液压减震器工作原理
液压减震器工作原理
液压减震器的工作原理是什么？主要是由活塞杆与活塞及缸筒组成的系统来实现。
在活塞杆与活塞之间并不是直接连接的，而是通过一个阻尼较大的液体，这个液体就是液压油。
当活塞杆向下运动时，活塞与缸筒之间就有一个间隙，这个间隙会使液压油产生一定的压力，这样就把活塞与缸筒之间的部分间隙给填满了。
这个液压油就是产生阻力的主要来源。
由于活塞与缸筒之间存在着压力差，因此在液压油被压缩到一定程度时，就会有一部分压力油经缸筒通孔进入到液压缸活塞杆与缸筒之间。
这样在活塞杆与缸筒之间就产生了一个阻力，这个阻力就是减震器的主要阻力来源。
在这个时候，当活塞杆继续向下运动时，由于这个压力差就会产生一个反作用力，这个反作用力的大小与液压油的压力和粘度有关。
这个反作用力如果比减震器的刚度还要大的话，那么减震器的作用就会变得不明显了。
因此液压减震器是可以将一个很大的力通过一定长度的油液传递到很小面积上，从而起到减震和缓冲作用。
—— 1 —1 —。

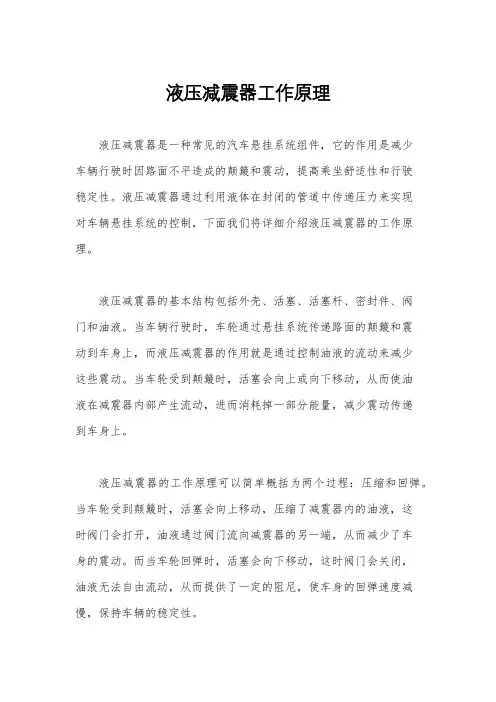

液压减震器工作原理
液压减震器工作原理液压减震器是一种常见的汽车悬挂系统组件，它的作用是减少车辆行驶时因路面不平造成的颠簸和震动，提高乘坐舒适性和行驶稳定性。
液压减震器通过利用液体在封闭的管道中传递压力来实现对车辆悬挂系统的控制，下面我们将详细介绍液压减震器的工作原理。
液压减震器的基本结构包括外壳、活塞、活塞杆、密封件、阀门和油液。
当车辆行驶时，车轮通过悬挂系统传递路面的颠簸和震动到车身上，而液压减震器的作用就是通过控制油液的流动来减少这些震动。
当车轮受到颠簸时，活塞会向上或向下移动，从而使油液在减震器内部产生流动，进而消耗掉一部分能量，减少震动传递到车身上。
液压减震器的工作原理可以简单概括为两个过程：压缩和回弹。
当车轮受到颠簸时，活塞会向上移动，压缩了减震器内的油液，这时阀门会打开，油液通过阀门流向减震器的另一端，从而减少了车身的震动。
而当车轮回弹时，活塞会向下移动，这时阀门会关闭，油液无法自由流动，从而提供了一定的阻尼，使车身的回弹速度减慢，保持车辆的稳定性。
液压减震器的工作原理中，阀门起着至关重要的作用。
阀门的开合控制了油液的流动，从而调节了减震器的阻尼效果。
一般来说，液压减震器包括压缩阀和回弹阀两种类型的阀门。
压缩阀在车轮受到颠簸时打开，允许油液流动，从而减少车身的震动；而回弹阀在车轮回弹时关闭，提供阻尼，使车身的回弹速度减慢。
除了阀门，密封件也是液压减震器工作原理中不可或缺的一部分。
密封件的作用是防止油液泄漏，保持减震器内部的压力稳定。
同时，密封件还能减少摩擦，保证活塞的顺畅移动，提高减震器的工作效率。
总的来说，液压减震器的工作原理是利用油液的流动和阀门的控制来减少车辆行驶时因路面不平造成的颠簸和震动。
通过压缩和回弹过程中油液的流动和阻尼效果，液压减震器能够提高车辆的乘坐舒适性和行驶稳定性，是汽车悬挂系统中不可或缺的重要组件。

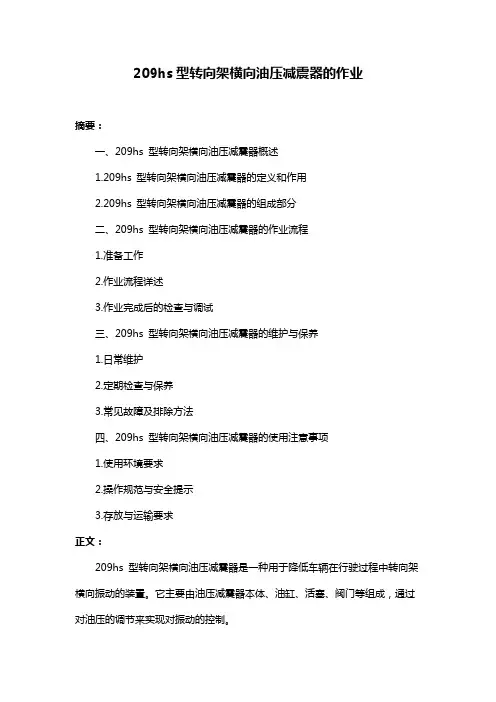

209hs型转向架横向油压减震器的作业
209hs型转向架横向油压减震器的作业摘要：一、209hs 型转向架横向油压减震器概述1.209hs 型转向架横向油压减震器的定义和作用2.209hs 型转向架横向油压减震器的组成部分二、209hs 型转向架横向油压减震器的作业流程1.准备工作2.作业流程详述3.作业完成后的检查与调试三、209hs 型转向架横向油压减震器的维护与保养1.日常维护2.定期检查与保养3.常见故障及排除方法四、209hs 型转向架横向油压减震器的使用注意事项1.使用环境要求2.操作规范与安全提示3.存放与运输要求正文：209hs 型转向架横向油压减震器是一种用于降低车辆在行驶过程中转向架横向振动的装置。
它主要由油压减震器本体、油缸、活塞、阀门等组成，通过对油压的调节来实现对振动的控制。
一、209hs 型转向架横向油压减震器的概述209hs 型转向架横向油压减震器是一种高性能的减震器，主要用于铁路车辆的转向架系统，能够有效降低车辆在行驶过程中的振动，提高列车的运行平稳性和舒适性。
二、209hs 型转向架横向油压减震器的作业流程1.准备工作：在开始作业前，需要对设备进行全面检查，确保设备状态良好，油压减震器本体、油缸、活塞等部件无损坏。
2.作业流程详述：首先，将209hs 型转向架横向油压减震器安装到转向架上，然后通过油压调节阀门调节油压大小，以达到理想的减震效果。
在作业过程中，需要定期检查油压减震器的运行状态，如有异常，应立即停机检查。
3.作业完成后的检查与调试：在作业完成后，需要对209hs 型转向架横向油压减震器进行检查和调试，确保其运行正常，油压稳定。
三、209hs 型转向架横向油压减震器的维护与保养1.日常维护：定期检查油压减震器的油位，确保油位在正常范围内，如发现油位异常，应及时补充或排放油液。
同时，注意检查油压减震器的密封件，确保密封良好，无泄漏。
2.定期检查与保养：每隔一定时间，需要对209hs 型转向架横向油压减震器进行拆卸检查，查看油缸、活塞等部件的磨损情况，如有磨损，应及时更换。
油压减震器执行标准
油压减震器执行标准
油压减震器是一种用于汽车悬挂系统的重要组件，它通过调节悬挂系统的油压来减少车辆在行驶过程中的颠簸和震动，提高行驶的舒适性和稳定性。
为了确保油压减震器的质量和性能，制定了一系列的执行标准，以规范其设计、制造和使用过程。
首先，油压减震器的执行标准应包括其设计和制造过程中的各项技术要求。
这些要求包括材料的选用、加工工艺、产品结构和尺寸、性能指标等方面的规定。
例如，油压减震器的密封件应具有良好的耐磨损和耐高温性能，以确保其在恶劣环境下的可靠工作；油压减震器的活塞直径、活塞行程、阻尼力和回弹力等性能指标也应符合标准规定，以保证其在不同路况下的稳定性和可靠性。
其次，油压减震器的执行标准还应包括其使用过程中的各项技术要求。
这些要求主要包括安装要求、使用条件、维护保养等方面的规定。
例如，油压减震器的安装位置和安装方式应符合车辆制造商的要求，以确保其在车辆行驶过程中能够发挥最佳的减震效果；油压减震器在使用过程中应定期进行检查和保养，及时更换老化和损坏的零部件，以延长其使用寿命。
最后，油压减震器的执行标准还应包括其质量控制和检测方法。
这些方法包括对油压减震器产品进行抽样检验、定期检测和产品认证等。
通过这些质量控制和检测方法，可以确保油压减震器产品的质量稳定和可靠，提高其在市场上的竞争力。
总之，油压减震器的执行标准是保障其质量和性能的重要手段，只有严格执行标准要求，才能生产出高质量、高性能的油压减震器产品，为汽车行驶安全和乘坐舒适提供保障。
因此，制定和执行严格的油压减震器执行标准，对于提升我国汽车零部件产业的整体水平具有重要意义。
油压减震器工作原理
油压减震器工作原理一、引言油压减震器是一种用于汽车、摩托车等交通工具的悬挂系统，它能够减轻车辆在行驶过程中受到的震动和冲击，提高行驶的稳定性和舒适性。
本文将介绍油压减震器的工作原理。
二、油压减震器的结构油压减震器由缸体、活塞、活塞杆、密封圈、阀门等组件组成。
其中，缸体和活塞杆相互套合形成液压腔，密封圈用于防止液体泄漏。
阀门则用于控制液体流动。
三、油压减震器的工作原理当车辆行驶时，路面不平会使车辆产生颠簸和跳动。
这时，油压减震器就会发挥作用。
当车轮通过路面时，缸体内的活塞会受到来自车轮上方的冲击力，并向下移动。
同时，缸体内的液体也会随之向下流动。
在此过程中，活塞上安装有一个特殊设计的阀门组件，它能够控制液体的流动。
当液体流向活塞下方时，阀门会打开，允许液体自由流动。
而当液体流向活塞上方时，阀门会关闭，从而减缓液体的流动速度。
这样一来，在车轮通过路面时，油压减震器就能够通过控制液体的流动速度来吸收和消除冲击力，从而保持车辆的平稳和舒适。
四、油压减震器的调节油压减震器可以通过调节阀门来改变液体的流动速度，以适应不同条件下的行驶需求。
例如，在高速公路上行驶时，可以将阀门调整为更加紧密的状态，以提高车辆的稳定性。
而在崎岖山路上行驶时，则可以将阀门调整为更加松散的状态，以提高车辆对颠簸和冲击的适应能力。
五、总结油压减震器是一种用于汽车、摩托车等交通工具悬挂系统中起到重要作用的组件。
它能够通过控制液体流动速度来吸收和消除车辆在行驶过程中受到的冲击力和震动，提高行驶的稳定性和舒适性。
同时，油压减震器还可以通过调节阀门来适应不同条件下的行驶需求。
摩托车液压式减震器的减振效果对比与评估
摩托车液压式减震器的减振效果对比与评估摩托车作为一种受欢迎的交通工具，其减震系统的性能对于骑行者的舒适度和安全性至关重要。
液压式减震器作为最常见的减震装置之一，其减振效果备受关注。
本文将对液压式减震器的减振效果进行对比与评估，以帮助消费者了解不同类型减震器的优缺点，以及如何选择适合自己的减震装置。
首先，我们来了解液压式减震器的工作原理。
液压式减震器主要由一个活塞和一个套筒组成，套筒内装有阻尼油。
当车辆通过路面上的不平时，减震器会将能量通过阻尼油的流动转化为热能，从而减少车辆的振动。
在对比液压式减震器的减振效果时，我们将与另一种常见的减震装置——螺旋弹簧进行对比。
螺旋弹簧是一种橡胶或金属制成的弹簧，可以通过弹性变形来吸收和减少车辆震动。
减振效果的对比主要从以下几个方面进行评估：舒适性、操控性和安全性。
首先是舒适性。
液压式减震器具有调节阻尼的能力，可以根据路面条件的不同来调整减震器的表现以提供更好的舒适性。
相比之下，螺旋弹簧的减震效果相对较为单一，无法灵活应对不同的路况。
因此，液压式减震器在提供更舒适的骑行体验方面具有优势。
其次是操控性。
液压式减震器的调节功能可以使骑行者根据个人需求来调整减震器的刚度和阻尼，以提高车辆的操控能力。
这种可调节性对于骑手在高速行驶或者瞬间变速时保持车辆稳定至关重要。
而螺旋弹簧则相对缺乏这种可调节性，可能会对操控能力产生一定的限制。
最后是安全性。
液压式减震器能够更好地吸收和减少冲击力，在车辆行驶过程中保持更好的稳定性和抓地力，从而提高安全性。
相比之下，螺旋弹簧可能会引起车辆的跳跃和失控风险，在一些特殊的路况下，如坑洼路面或者高速减速时，其减震效果可能不如液压式减震器可靠。
总的来说，液压式减震器在舒适性、操控性和安全性方面都具备较高的减振效果。
然而，在选择减震装置时，还应根据车辆类型、路况和个人需求来进行综合考虑。
除了液压式减震器和螺旋弹簧外，市场上还存在其他减震装置的选择，如气压减震器和液氮减震器等。
铁道车辆油压减振器失效机理分析_1
铁道车辆油压减振器失效机理分析发布时间：2022-08-10T03:40:56.950Z 来源：《城镇建设》2022年第5卷第3月第6期作者：盘文森[导读] 本文就铁路车辆油压减震器的结构及原理进行了分析盘文森南宁轨道交通运营有限公司广西南宁市 530000摘要：本文就铁路车辆油压减震器的结构及原理进行了分析，而后就其失效形式进行了介绍，进而以仿真模型的形式进行失效机理进行了探讨。
关键词：铁道车辆；油压减振器；失效机理引言油压减振器作为铁道车辆转向架的重要组成部分，对于提高铁道车辆行驶的安全性和平稳性有着十分重要的作用。
随着铁道运输载重和速度的不断提高，研究其失效机理对提高这些关键零部件的服役可靠性以及保障车辆安全运行具有重要意义。
1油压减振器的基本结构为研究油压减振器疲劳失效和磨损漏油失效机理，首先研究其基本结构组成，油压减振器主要由活塞杆组件和油压缸筒两大部分组成。
活塞杆组件由多个零部件焊接而成，其受力最为复杂，主要承受垂向作用力。
由于焊缝结构强度一般比母材结构强度低，疲劳裂纹一般先会出现在焊缝上。
油压缸筒主要由工作油缸和储油缸组成，在活塞杆组件高频振动时，油液通过各种阀产生阻尼力从而起到减振作用，但由于活塞杆组件上黏附的微细颗粒对油压缸筒及自身有摩擦磨损作用，造成油液泄漏从而导致阻尼力下降。
通过以上分析对油压减振器基本结构及产生失效原因有了直观的了解，对后续研究做了很好的铺垫。
2油压减振器的工作原理油压减振器在工作过程中有两个基本动作：一是拉伸、二是压缩。
根据油液的循环流向进行分类，油压减振器可分为以下两大类。
①往复循环式油压减振器往复循环式油压减振器工作原理如图1所示。
当减振器活塞杆组件受到拉力Fe作用时，由于活塞的运动，腔1体积被压缩形成高压油腔，腔2体积增加形成低压油腔，高压油通过活塞拉伸阀由腔1进入腔2中，腔1与腔2的截面积差异导致腔2出现负压，使得腔2油液的压强小于腔3，因此腔3中的油液通过底阀单向阀进入腔2中实现补油，使腔2中始终充满液压油。
油压减震器的组成及工作原理
油压减震器的组成及工作原理
油压减震器是一种常用的车辆悬挂系统的组成部分，它能够有效地减少车辆在行驶过程中的震动和颠簸感。
油压减震器由以下几个部分组成：
1. 缸筒：是油压减震器的外壳，通常由钢材制成。
它是一个封闭的圆柱形结构，内部充满了一定量的液体。
2. 活塞：位于缸筒内部，并与缸筒密封接触。
活塞上开有一些小孔，可以使液体从缸筒的一侧流向另一侧。
3. 油封：位于活塞和缸筒之间，用于防止液体泄漏。
4. 阀门系统：包括压缩阀和回弹阀。
压缩阀限制了液体通过小孔时的流速，从而减缓车辆在行驶过程中的颠簸感。
回弹阀则控制了液体通过小孔时的流速，使车辆在通过颠簸路段时能够回弹到较好的位置。
油压减震器的工作原理如下：
1. 当车辆通过颠簸路段时，车轮会受到来自地面的不规则冲击力。
这些冲击力会传递到悬挂系统中。
2. 冲击力传递到油压减震器时，会造成缸筒内部液体的压力变化。
当液体受到压缩时，压缩阀打开，允许一部分液体通过小孔向缸筒另一侧流动。
3. 液体通过小孔时受到限制，从而减缓了冲击力的传递速度。
因为流速减慢，车辆的颠簸感也会减弱。
4. 当液体通过小孔流回缸筒的另一侧时，回弹阀会控制流速，使液体以适当的速度回弹到较好的位置。
这样可以保证车辆在颠簸过程中的稳定性和舒适性。
通过以上原理，油压减震器能够有效减少车辆在行驶过程中的震动和颠簸感，提升乘坐舒适性和操控稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.1 解体
6.1.1 垂向油压减振器从转向架上拆下时，可用管钳卡住储油缸下部，拆卸下部安装螺栓，用扳手卡住鞲鞴杆顶部12×12方头以拆卸上部安装螺母；禁用撬棍扳撬，以防内鞲鞴杆损坏，安装螺母锈蚀严重时，应预先喷螺栓松动剂。
横向油压减振器拆下时，打下开口销，拧下螺母后，取出两端连接螺销，抽出减振器。
6.1.2 分解前应在试验台上进行测试，分析示功图并记录应检修的重点和处所。
6.1.3 拆外罩
6.1.3.1 对垂向油压减振器。
用手锤轻击套筒和外罩，使其松动；或将减振器倒置，夹持内鞲鞴杆顶部方头，再用管钳卡住套筒或外罩顶部来回转动，即可卸下。
应避免把内鞲鞴杆弄弯或损伤杆表面粗糙度，禁用扁铲、手锤在罩顶部猛击。
6.1.3.2 对横向油压减振器。
松开罩端螺钉，取下外罩筒；打出鞲鞴杆端穿销后，夹住鞲鞴杆、拧下连接头，注意夹持时避免损伤鞲鞴杆。
6.1.4 分解密封装置。
用专用扳手卸下螺盖，依次拆下密封盖、密封圈、托垫，取下密封弹簧和油封圈，注意分解前应做外观检查，用细砂纸除去鞲鞴杆外伸部分的表面锈蚀，用细锉除去毛刺。
6.1.5 分解鞲鞴杆，依次取出缸端、导向套、阀座、套阀、芯阀弹簧、芯阀、调整垫。
6.1.6 分解缸筒和下阀体，依次取出阀体内各附件。
6.2 清扫、检查和修理
6.2.1 被分解的各减振器部件应成套摆放，原拆原装，不得混置。
6.2.2 铭牌丢失或编号不清时应更新并重新编号。
6.2.3 用清洗剂清洗外体及上下联接部螺母，销轴等。
用汽油清洗内筒及内部部件，禁用棉丝擦拭，宜用白布擦拭，清洁度符合有关标准。
应注意作业场所与工具的整洁。
6.2.4 上、下联结部分及防尘外罩的检修。
更新防锈胶帽及联接部分胶垫、胶套。
防尘外罩开焊、变形时应进行修整。
销轴裂损时更新。
6.2.5 鞲鞴部分的检修
6.2.5.1 鞲鞴及杆各处有裂纹时更新；鞲鞴及杆有拉伤时允许用细砂布打磨清除，杆弯曲及磨耗后直径小于Φ24.5㎜时应更新。
6.2.5.2 用毛刷，汽油清洗涨圈槽内油污，涨圈卡死失去弹性或磨损过大时应更新；涨圈开口在自由状态下小于4㎜时更新。
6.2.5.3 芯阀弹簧不得有裂纹及永久性变形否则应更新。
自由高小于20㎜时须更新。
6.2.5.4 芯阀、阀套、阀座均不得有裂纹，有锈蚀时应用细砂布打磨，芯阀与阀套间隙或芯阀与阀座间隙大于0.1㎜时应更新。
6.2.6 进油阀部分的检修。
各零件不得有裂纹，阀瓣与阀体座接触不良时应用细研磨膏进行手工研磨；检查阀口、阀瓣孔应畅通，进油阀弹簧上下圈不平行，自由高小于13㎜时应更新。
6.2.7 缸筒，储油缸的检修。
缸筒破裂时应更新；缸筒表面有锈蚀及拉伤时应用细砂布打磨除去；储油缸下部开裂时可焊修，注意焊前应清除缸内残余油垢等；储油缸局部变形较大时更新。
6.2.8 缸端密封部分的检修。
导向套内孔大于￠25.2㎜、密封圈内径大于￠24.4㎜时更新，检查油封圈和密封圈不得有老化、裂纹，密封盖不许有裂损，螺盖螺纹应完好。
6.3 组装
6.3.1 所有内部零件在组装前应用汽油清洗，禁用棉纱擦拭。
6.3.2 鞲鞴组装。
将鞲鞴杆夹在虎钳上，依次将芯阀、弹簧及套阀放进鞲鞴上槽孔内，然后拧上阀座，注意应根据各件磨损加垫调节节流孔大小。
6.3.3 进油阀体组装。
将进油阀体平放，放进阀瓣（光面向下）、弹簧，将锁环套入槽内，完毕后检查阀瓣动作是否灵活。
6.3.4 进油阀体与缸筒的组装。
将缸筒置于垫木上，放上进油阀体，用手锤轻击，使阀体进入缸筒内，禁用手锤直接敲击组件。
6.3.5 将已组装好的鞲鞴装入组装好的缸筒内，并撬动胀圈进入筒内，然后连同缸体及进油阀部分整体套入储油缸内。
6.3.6 将经滤清的油液注入缸筒，使鞲鞴贴于底部，先将缸筒内注满，再将缸筒外部注到离端面20—30㎜处即可，然后提动鞲鞴杆上下移动数次。
6.3.7 依次用专用套筒压入缸端（含导向套），套入油封圈，密封弹簧，托垫、圈、盖，拧上密封盖，套密封圈时，应在内孔面涂润滑脂，用锥套套入鞲鞴杆。
6.3.8 总组装完毕后，应检测密封盖与储油缸端是否平齐，否则重新调整组件。
7．检查与试验
7.1 垂向油压减振器
7.1.1 装夹。
将组装好的减振器下端螺杆旋入试验机下座后，保持倾斜状态，点动开关至适当位置，套上安装垫和胶垫后，将上端推上固定座并紧固，调整记录纸、笔。
7.1.2 测试。
装好铅笔后，启动开关试验机运转，则自行做好示功图，此时拿去上固定座上的安装垫和胶垫，拉出活塞杆并倒向滑块侧，用手扶持并点动开关即在示功图上划出垂向基准中线后，测试完毕。
7.1.3 填写记录图表，计算试验参数，并附示功图，其阻尼系数应为900—1200N.s/cm、超限或示功图畸形时应返修。
7.1.4 试验合格后，平放24小时，检查不许有泄漏。
7.2 横向油压减振器
7.2.1 用安装销将减振器两联接端装于试验机安装座上。
7.2.2 选定慢转速开关，接通电源开关，按启动按钮和微机按钮，当减振器运行几周期后，打印机开始打印，此时试验数据已采样、处理完毕，应按下停止按钮。
7.2.3 分析打印结果，阻尼系数不符合900—1200N.s/cm或示功图畸变时应返修。
7.2.4 试验合格后，平放24小时，检查不许有泄漏。
8．技术安全及注意事项
8.1 垂向油压减振器试验台操作注意事项：
8.1.1 试验台各杠杆支点应定期加润滑油。
8.1.2 加载后，杠杆应基本处于水平位置，否则应作调整。
8.1.3 记录笔一经校准后，其位置不得随意更动。
8.1.4 试验台附带的校准器，严禁自行拆卸。
8.2 横向油压减振器试验台操作注意事项
8.2.1 所调定的曲柄偏心量不可大于减振器最大行程的二分之一，即调为60㎜；偏心轮转向应与转向标志牌相同。
8.2.2 禁止在试验中转动双速开关和电源开关。
8.2.3 严禁敲击、扭转、拉压力和位移传感器。
8.2.4 试验前应消除在减振器运行中拉压方向上存在的间隙，以免测试结果波动失真。
