理正标准数据接口说明及格式
理正标准数据接口
一、功能
通过该接口将理正标准接口数据读入到的数据库中（包括室内试验数据和静探数据），从而生成地层统计表、勘探点一览表、土工试验综合成果表、物理力学指标统计表、物理力学指标设计参数表等成果、生成与静探有关的成果图等。
二、接口格式
1、接口文件中包含的数据
接口中可输入的数据表包括钻孔表数据、土层表数据、静探表、取样表数据、湿陷性黄土数据、固结和固结试验项目数据、颗分和颗分试验项目数据、直剪和直剪试验项目数据、三轴和三轴试验项目数据。
各数据表及数据表中的先后内容如下表：
2、接口文件具体格式
;钻孔数据
#ZK#钻孔编号勘探点类型 X坐标 Y坐标偏移量孔口标高水面标高勘探深度探井深度钻孔直径勘探开始日期勘探结束日期
;土层数据
#TC#岩土名称层底深度地层厚度主层编号亚层编号地质时代地质成因颜色密实度湿度可塑性浑圆度均匀性风化程度岩层倾向岩层倾角矿物成分结构构造包含物气味描述完整程度坚硬程度破碎程度节理发育节理间距
#TC#岩土名称层底深度地层厚度主层编号......
...
;静探数据
#JT#试验点底深度静探类型锥头阻力侧壁摩阻力比贯入阻力
#JT#试验点底深度静探类型锥头阻力侧壁摩阻力比贯入阻力
;取样数据
#QY#取样编号取样深度取样长度取样类型质量密度土粒比重含水量液限塑限最小密度最大密度水上休止角水下休止角渗透系数水平渗透系数垂直渗透系数单轴抗压强度自然抗压强度饱和抗压强度抗拉强度抗剪强度软化系数桩侧摩阻力桩端摩阻力十字板剪切强度无侧限抗压强度（原状）无侧限抗压强度（重塑）灵敏度透水率剪切波速纵波波速动弹性模量动剪切模量动泊松比回弹模量
；湿陷性黄土数据
#SX#湿陷浸水压力湿陷系数δs 压力湿陷系数δ.2s 压力湿陷系数δ.3s 自重湿陷系数湿陷起始压力
#SX#湿陷浸水压力......
...
;固结数据
#GJ#试验方法式样的高度自重压力压缩系数压缩模量压缩系数压缩模量压缩系数压缩模量压缩系数压缩模量压缩系数压缩模量压缩系数压缩模量压缩系数压缩模量 P0压缩后的孔隙比压缩后的孔隙比压缩后的孔隙比压缩后的孔隙比压缩后的孔隙比压缩后的孔隙比压缩后的孔隙比压缩后的孔隙比变形模量弹性模量泊松比;固结试验项目数据
%GJ%序号垂直压力压缩变形值
%GJ%序号垂直压力 ......
...
;下一个固结数据
#GJ#试验方法 ......
...
;颗分数据
#KF#试验方法 >800颗粒组成 >400颗粒组成 >200颗粒组成 >60颗粒组成 >40颗粒组成 >20颗粒组成 >10颗粒组成 >5颗粒组成 >2颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >0颗粒组成 d10 d15 d30 d60 d85 d90 d95 粘粒含量不均匀系数曲率系数试验土样的质量;颗分试验项目数据
%KF%序号粒径筛余质量
%KF%序号粒径......
...
;下一个颗分数据
#KF#试验方法 >800颗粒组成......
...
;直剪数据
#ZJ#试验方法环刀面积快剪摩擦角快剪粘聚力固结快剪摩擦角固结快剪粘聚力慢剪摩擦角慢剪粘聚力
;直剪项目数据
%ZJ%序号垂直压力应变圈系数应变圈读数差抗剪强度
%ZJ%序号垂直压力...
...
;下一个直剪数据
#ZJ#试验方法环刀面积......
...
;三轴数据
#SZ#试验方法试验日期不固结不排水剪内摩擦角不固结不排水剪粘聚力固结不排水剪内摩擦角固结不排水剪粘聚力有效内摩擦角有效粘聚力固结排水剪内摩擦角固结排水剪粘聚力
;三轴试验项目数据
%SZ%试件编号加荷顺序围压试样的原始高度试样的原始直径侧力环弹性系数初
始孔隙水压力侧力环侧微表读数轴向应变侧微表读数试样体积变化孔隙水压力表读数量水管读数
%SZ%试件编号加荷顺序......
...
;下一个三轴数据
#SZ#试验方法试验日期......
...
;下一取样
*取样编号取样深度取样长度......
...
;下一钻孔数据
#ZK#钻孔编号勘探点类型 X坐标 Y坐标 ......
......
3、接口数据输入流程图
v1.0 可编辑可修改
三、接口格式说明
1、该接口文件中英文的分号表示注释，该行的数据认为是无效的数据，数据之间用制表符(Tab键)隔开，如果某些字段的值为空直接用Tab键跳过，不能用空格键代替Tab键。
每行数据表示一条记录。
2、接口文件各数据以钻孔为单位输入，必须是先输入钻孔数据（钻孔编号不能为空），然后输入土层数据和取样数据（取样编号不能为空），最后输入具体的室内试验数据，四者的先后顺序不能颠倒，必须依次是钻孔、后是土层和取样、最后是具体室内试验数据。
3、在输入钻孔数据时前四个字符必须为#ZK#，输入土层数据时前四个字符必须为#TC#，输入取样数据时前四个字符必须是#QY#。
输完钻孔、土层和取样数据后分别输入湿陷性黄土
数据、固结数据、颗分数据、直剪数据和三轴等室内试验数据；五种室内试验数据的先后顺序可以根据需要自己定义先后顺序。
其中在输入湿陷性黄土数据时前四个字符必须是#SX#，输入固结数据前四个字符必须是#GJ#，输入颗分数据四个字符必须是#KF#，输入直剪数据四个字符必须是#ZJ#，输入三轴数据四个字符必须是#SZ#；输入固结试验项目数据前四个字符必须是%GJ%，输入颗分试验项目数据四个字符必须是%KF%，输入直剪试验项目数据四个字符必须是%ZJ%，输入三轴试验项目数据四个字符必须是%SZ%。
室内试验数据必须是先输入带#号的数据再输入对应带%的先后顺序，即如果是固结试验必须先输入#GJ#的数据，再输入%GJ%；颗分试验必须先输入#KF#的数据，再输入%KF%，直剪试验必须先输入#ZJ#的数据，再输入%ZJ%，三轴试验必须先输入#SZ#的数据，再输入%SZ%。
输入接口数据时，一个钻孔对应有多个土层数据、多个取样数据、多个室内试验数据；如果是多个土层数据必须每条记录前四个字符是“#TC#”，如果是多个取样数据必须每条记录前四个字符是“#QY#”。
注意：
1、输入数据对应的符号先后顺序为：#ZK#、#TC#、#QY#、#SX#、#GJ#、%GJ%等。
2、对于土层和取样数据隶属于离它最近的一个钻孔，即向前找到第一个#ZK#对应的钻孔；对于具体的室内试验数据（湿陷性黄土、固结、颗分、直剪、三轴）隶属于离它最近的一个取样，即向前找到第一个# QY #对应的取样。
四、接口文件例题
接口文件例题，共有钻孔Z-1、Z-2，其中钻孔Z-1的土层有1-0、1-1、2-0，取样1为原状土、取样2为岩样。
;以下为钻孔Z-1数据其中
#ZK#Z-1 取土试样钻孔21 0 35 土层数据
#TC#粘土4 4 1 0 Q4 Qml 黄中密流塑
#TC#碎石14 10 1 1 Q4 Qml 杂色中密可塑
#TC#泥岩18 4 2 0 Q4 Qml 白密实强风化
;取样数据1
#QY#1 2 0 1449 33 12
;湿陷性黄土数据为空
;固结数据1
#GJ#常规20 .514 .085 .086
.6293 .5162 .4648 .4563 .4477 .2
;固结试验项目数据1
%GJ%1 0 0 0 1
%GJ%2 50 .98 0 1
%GJ%3 100 0 1
%GJ%4 200 0 1
%GJ%5 300 3 0 1
%GJ%6 400 0 1
;没有颗分数据
;没有直剪数据
;没有三轴数据
;下一个取样数据2
#QY#2 5 .15 3 28 33 11
;湿陷性黄土数据为空
;固结数据为空
;颗分数据
#KF#筛分法23 7 1 .312 .493 1 .7170866 1000 ;颗分试验项目数据
%KF%1 20 230
%FK%2 2 357
%FK%3 .5 261
%FK%4 .25 70
%FK%5 .1 45
%FK%6 .074 10
%FK%7 .005 27
;没有三轴数据
;
;以下钻孔Z-2数据
#ZK#Z-2 圆锥动力触探试验孔21 0 …….。
理正勘察软件标准数据接口例题
#GJ#常规 20 0.182 9.08 0.651 0.634 0.621 0.603 0.578
#ZJ#快剪试验 30 14.0 78.8
#JT#1.800 2 0.880 30.900
#JT#1.900 1 0.630
#JT#2.000 1 0.540
#JT#2.100 1 0.510
#JT#2.200 1 0.540
#JT#2.300 1 0.470
#JT#2.400 1 0.470
#JT#2.500 1 0.580
#QY#2 4.1 0.20 1.99 2.72 25.1 36.0 20.0
#GJ#常规 20 0.233 7.34 0.710 0.686 0.669 0.646 0.616
#ZJ#快剪试验 30 10.5 42.3
#QY#3 4 0.20 2.02 2.72 23.3 36.0 20.0
#GJ#常规 20 0.150 11.04 0.660 0.642 0.631 0.616 0.597
#ZJ#快剪试验 30 12.7 65.2
#GJ#常规 20 0.269 6.29 0.690 0.671 0.652 0.626 0.593
#ZJ#快剪试验 30 13.0 60.2
#QY#6 14.8 0.20 2.07 2.72 20.2 34.0 18.0
#GJ#常规 20 0..621 0.592
#ZJ#快剪试验 30 12.4 48.5
#QY#2 4.2 0.20 2.00 2.72 24.0 35.0 20.0
#GJ#常规 20 0.221 7.77 0.714 0.692 0.676 0.654 0.623
理正勘察cad基本设置方法

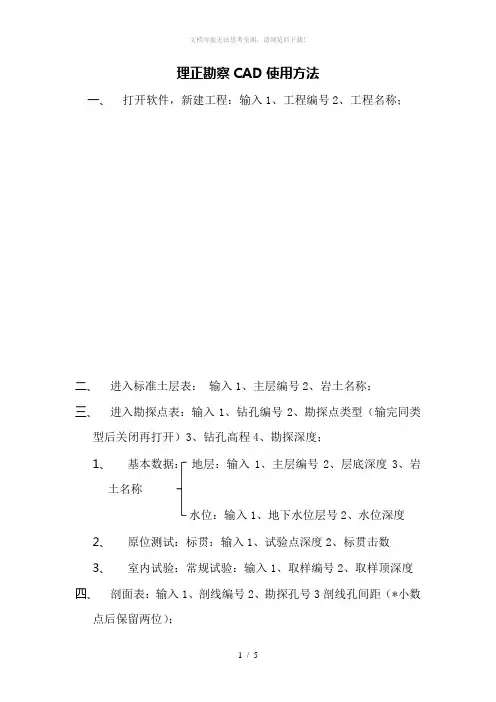

理正勘察CAD使用方法
