非常详细的CATIA实例教程

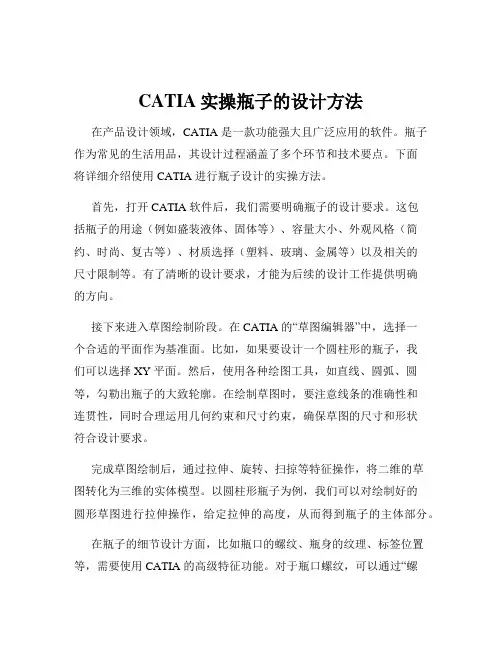

CATIA实操瓶子的设计方法
CATIA实操瓶子的设计方法在产品设计领域，CATIA 是一款功能强大且广泛应用的软件。
瓶子作为常见的生活用品，其设计过程涵盖了多个环节和技术要点。
下面将详细介绍使用 CATIA 进行瓶子设计的实操方法。
首先，打开 CATIA 软件后，我们需要明确瓶子的设计要求。
这包括瓶子的用途（例如盛装液体、固体等）、容量大小、外观风格（简约、时尚、复古等）、材质选择（塑料、玻璃、金属等）以及相关的尺寸限制等。
有了清晰的设计要求，才能为后续的设计工作提供明确的方向。
接下来进入草图绘制阶段。
在 CATIA 的“草图编辑器”中，选择一个合适的平面作为基准面。
比如，如果要设计一个圆柱形的瓶子，我们可以选择 XY 平面。
然后，使用各种绘图工具，如直线、圆弧、圆等，勾勒出瓶子的大致轮廓。
在绘制草图时，要注意线条的准确性和连贯性，同时合理运用几何约束和尺寸约束，确保草图的尺寸和形状符合设计要求。
完成草图绘制后，通过拉伸、旋转、扫掠等特征操作，将二维的草图转化为三维的实体模型。
以圆柱形瓶子为例，我们可以对绘制好的圆形草图进行拉伸操作，给定拉伸的高度，从而得到瓶子的主体部分。
在瓶子的细节设计方面，比如瓶口的螺纹、瓶身的纹理、标签位置等，需要使用 CATIA 的高级特征功能。
对于瓶口螺纹，可以通过“螺旋线”和“扫掠”命令来创建；瓶身的纹理可以通过“雕刻”或“投影”等工具实现；而标签位置则可以通过在瓶身上创建平面，并在平面上绘制标签的轮廓来确定。
设计过程中，还需要考虑瓶子的壁厚。
壁厚的设置既要保证瓶子的强度和稳定性，又要尽量节省材料。
可以通过“偏移”命令来为瓶子的实体模型添加壁厚。
另外，瓶子的底部设计也不容忽视。
常见的瓶底有平底、圆底、凹底等。
对于平底，直接在瓶子底部创建一个平面即可；圆底可以通过旋转或者倒圆角的方式实现；凹底则需要更加复杂的建模操作，可能涉及到曲面的构建和修剪。
在完成初步的模型设计后，进行模型的检查和优化是必不可少的步骤。
CATIA实战案例分析与技巧指南
CATIA实战案例分析与技巧指南CATIA是一种广泛应用于工程设计行业的三维设计软件，其功能强大、操作灵活。
本文将通过实战案例分析的方式，结合一些常用技巧，来指导读者更好地应用CATIA软件进行设计工作。
案例一：汽车引擎零部件设计首先，我们将以汽车引擎的设计为例，介绍CATIA的基本操作。
在设计汽车引擎零部件时，我们需要使用CATIA的各种建模工具，如草图、零件设计、装配和渲染等功能。
1. 草图建模：在CATIA的Part Design环境中，我们可以使用草图工具创建引擎零部件的二维轮廓。
通过绘制基本几何形状和使用约束条件，我们可以快速创建出复杂的机械结构。
2. 零件设计：在草图建模的基础上，我们可以使用Part Design环境中的特征工具来创建实体模型。
通过将草图拉伸、旋转、镜像等操作，我们可以构建出引擎零部件的三维形状。
3. 装配设计：在CATIA的Assembly Design环境中，我们可以将设计好的零部件组装到一起，模拟真实的装配过程。
通过添加约束条件和关联关系，我们可以确保各个零部件之间的准确配合。
4. 渲染与展示：CATIA还提供了强大的渲染和展示功能，可以将设计好的汽车引擎模型进行真实感渲染，以便于更好地展示给客户或团队成员。
案例二：飞机机翼设计接下来，我们以飞机机翼的设计为例，介绍一些高级的CATIA技巧。
飞机机翼作为一个复杂的结构，需要我们灵活运用CATIA的专业工具来进行设计。
1. 参数化设计：在CATIA中，我们可以使用参数化设计功能，将设计过程中的尺寸、角度等参数进行标记。
这样，在后续的设计调整过程中，我们可以直接修改参数值，而不需要重新绘制草图或重新建模。
2. 翼型设计：飞机机翼通常采用复杂的翼型，我们可以通过绘制翼型曲线、使用曲面工具来快速创建出翼型的几何形状。
CATIA提供了多种翼型曲线方程和翼型数据库供我们选择。
3. 强度分析：飞机机翼需要考虑安全性和强度问题。
CATIAV5工程图操作详细步骤
PPT文档演模板
•也可以用多边形修剪视图 •4 •结果
工具栏和对象
➢ 每一个工具栏里包含的工具对应于特定的操作。 ➢ 当点击 图标时，压缩工具栏会展开，显示出附加工具。
•文字特性
•1 -
•尺寸特性
•2 -
•3 -
•4 -
•5 -
•6 -
•7 -
•8 -
•设置为默认
•1
•图形特性 •7
PPT文档演模板
•8
•5
•4
•3 •2 •6 CATIAV5工程图操作详细步骤
•圆圈引出
•2 •快速局部放大视图: 计算2D投影视图获得的视图。
•多边形引出
•多边形引出
PPT文档演模板
CATIAV5工程图操作详细步骤
添加局部放大图
•1 •建立局部放大图
•2 •激活主视图，选择局部放大图 或快速局部放大图工具。
•3 •选择 (A)为中心，选择 （B）定义圆半径，移动鼠标 选择视图位置 C 。
用视图向导生成主要视图的快速方法 (1/3)
•用视图向导在空白图纸页上快速生成视图的方法
•1 •单击视图向导 •2 •选择一个预定义视图，选择 Next 添加视图。
•3 •选择并放置附加视图 (轴测图) ，单击 Finish。
PPT文档演模板
CATIAV5工程图操作详细步骤
用视图向导生成主要视图的快速方法(2/3)
• Open... 用来打开一个已有文件。
• New from 或 Open 命令可以检索启动文件。
PPT文档演模板
CATIAV5工程图操作详细步骤
设置图纸格式和制图标准
•ISO ANSI JIS
CATIA钣金实例教程_第一章_钣金设计基本功能
第一章钣金设计基本功能1.1 进入钣金设计工作台在桌面上双击CATIA的图标，进入CATIA软件。
或者从【开始】菜单选择CATIA，运行该软件。
进入CATIA软件的界面后，点击Start< Mechanical Design（机械设计）<Generative Sheetmetal Design，如图1-1所示，进入钣金设计工作台，如图1-2所示。
图1-1点击Start< Mechanical Design（机械设计）<Generative Sheetmetal Design图1-2钣金设计工作台1.2 设置钣金参数点击工具栏内的Sheet Metal Parameters钣金参数图标，出现Sheet Metal Parameters钣金参数定义对话框，如图1-3。
点击Parameters参数制表栏，可以定义钣金的参数：采用的标准、厚度和缺省的导角半径。
图1-3Sheet Metal Parameters钣金参数定义对话框点击对话框内的Bend Extremities弯曲边缘制表栏，可以选择不同的弯曲边缘形式，如图1-4。
选择边缘形式后，点击Sheet Metal Parameters钣金参数定义对话框内的“确定”按钮，完成钣金参数设置，在左边的模型树上出现“钣金件参数.1”元素，如图1-5。
图1-4Bend Extremities弯曲边缘制表栏图1-5模型树上出现“钣金件参数.1”元素1.3 生成一个底板点击工具栏内的Sketcher 草图图标，然后在左边的模型树中点击选中xy 平面，如图1-6。
选择后，进入草图设计工作台。
图1-6选中模型树中的xy平面点击工具栏内的Profile轮廓线图标，然后画一条封闭的多边形轮廓线，如图1-7。
点击工具栏内的Constrain约束图标，标注一条线段的尺寸，如图1-8。
由于多边形是任意画出的，因此，标注的线段长度也是任意的。
双击该尺寸线，出现约束定义对话框，如图1-9。
《CATIA V5R21基础与应用案例教程》教学课件 第二章
旋转轴
旋转
（a）草图
（b）三维模型 图2-1 由草图生成三维模型
一般情况下，零件的第一幅草图应与原点定位， 以确定零件在空间的位置。
2.1.2 进入草图工作台
在CATIA V5R21中，二维草图的绘制工作是在草图工作台中进行的。选择【开始】>【机械设计】>【草图编辑器】 菜单项〔见图2-2〕，然后选择草绘平面〔如在特征树中单击选取xy平面〕，即可进入草图工作台，如图2-3所示。此 外，选择【插入】>【草图编辑器】>【草图】菜单项，或单击右工具栏按钮区【草图】工具条中的【草图】按钮 ， 然后选取草绘平面，也可进入草图工作台。
图2-4 【选项】对话框
2.1.4 设置草绘环境
【创立圆心和椭圆中心】复选框：选中该复选框，绘制圆和椭圆时， 自动创立圆心和椭圆中心点。 【允许直接操作】复选框：选中此复选框，那么允许通过拖动图元 或图元的端点等方式来操作图元。建议保持选中状态。 【创立几何约束】复选框：选中此复选框，那么绘制图形时，系统 会根据所绘图元的相对位置，自动为图元添加几何约束。单击该复选 框右侧的【智能拾取】按钮后，可在弹出的对话框中选择可自动添加 的约束类型。 【根据输入的值数据】复选框：选中此复选框，绘制图形时，系统 会根据用户输入的尺寸值自动为所绘图形添加相应的尺寸标注。 【受约束的元素上】复选框：此复选框处于选中状态时，可根据个 人喜好设置受约束图元的颜色，从而便于判断所绘图元的约束状态。 默认情况下，被完全约束的图元呈绿色显示。
点
图2-21 【警告】对话框
图2-22 过某点绘制的切线
2.2.1 绘制直线
CATIA设计实例教程
CATIA设计实例教程在CATIA中，一个常见的机械设计实例是创建一个螺旋结构。
在本教程中，我们将展示如何使用CATIA创建一个螺旋结构的三维模型。
以下是该实例的详细步骤：1.打开CATIA软件，并选择“新建文件”创建一个新的设计文件。
2. 在工作区中选择“Part Design”模块，并选择“创建新零件”。
3.在零件设计界面中，选择“草图”工作平面，然后选择“参考平面”创建一个圆形草图。
4.使用“画圆”工具在草图平面上绘制一个圆形。
选择圆的半径和位置，并点击“完成”来创建草图。
5.在草图设计界面中选择“旋转”操作，然后选择圆形草图作为旋转轴。
6.输入旋转的角度，可根据需要进行调整，然后点击“确定”来完成旋转操作。
7.通过调整零件尺寸和形状，可以进一步完善螺旋结构的设计。
可以使用拉伸、剪切、倒角等工具进行设计调整。
8.在完成设计之后，选择“文件”-“保存”来保存螺旋结构的设计文件。
通过以上步骤，我们可以在CATIA中创建一个简单的螺旋结构模型。
CATIA还提供了丰富的设计功能和工具，可以进一步完善和优化设计。
除了基本的设计功能外，CATIA还提供了其他功能和模块，如装配设计、绘图生成、表面设计等，可以满足不同设计需求。
通过学习CATIA的各个模块和功能，读者可以更好地应用CATIA进行机械设计。
总结：CATIA是一款非常强大的三维CAD设计软件，具有丰富的设计功能和工具。
通过学习实例教程，可以更好地了解CATIA的应用和功能。
希望本文的实例教程对读者有所帮助，能够为读者在CATIA设计软件上的学习和应用提供一些指导和启示。
CATIA V5 机械设计案例教程 第3章 草图绘制实例
（4）选择绘制完的轮廓，单击“镜像”命令，选择V轴，完成外 轮廓。
图3-14 画至4点时
图3-15 画出4、5弧
图3-16 画出5、6相切弧
如图3-7所示；双击快速修剪命令，完成修剪如图3-8所示。
图3-6 画六边形
图3-7 画圆
图3-8 修剪
（3）单击“直线”命令，先将直线端点A置于圆弧上，画至B点 时与R14圆相切，注出尺寸22，如图3-9所示。
（4）单击“镜像”命令，完成直线的镜像；单击“圆角”命令，
完成R22和R33两个相切弧，如图3-10所示。
示。
图3-27 画圆弧和直线
图3-28 画连接弧
【实例3-5】 抄画如图3-29所示图形（利用圆、双切线、旋转、 圆角、修剪绘制）。
图3-29 原图与实体
（1）双击圆命令；将φ15和R15圆心置于原点画出两圆，将φ10 和R10圆心置于H轴上再画出两圆。双击双切线命令，连续单击左
右两圆，完成上下两条切线。双击约束命令，完成的尺寸约束如 图3-30所示。
图3-3 双击尺寸
图3-4 填写新值
【实例3-2】 抄画如图3-5所示图形（此图适于边画轮廓边施加 约束）。
图3-5 原图与实体
（1）单击六边形命令，将其中心置于原点，沿H轴拉出六边形，
单击“约束”命令，注出构造线圆直径φ44，如图3-6所示。
（2）单击“圆”命令，先画出2个R22的圆；画A圆时，捕捉切点 B，完成A圆的绘制（不必再注出尺寸R44尺寸，否则会过约束）
图3-30 相切与尺寸约束
CATIAV5R21基础教程机械实例版PPT模板
0 3
6.3创建图纸 页
0 6
6.6工程图中 的草图绘制
6工程图 设计
0 1
6.7创建修饰 特征
0 4
6.10基准特征 和形位公差
0 2
6.8标注尺寸
0 5
6.11标注文本
0 3
6.9标注粗糙 度
0 6
6.12保存工程 图文件
07 7实体特征设计实例
7实体特征设计实例
7.1综合实例1——水龙头阀体造型 设计 7.2综合实例2——电饭煲产品设计 7.3综合实例3——加油桶产品设计 7.4综合实例4——车床拨叉产品设 计 7.5综合实例5——曲轴箱泵体设计
202x
catiav5r21基础教程 机械实例版
演讲人
2 0 2 x - 11 - 11
01 1catiav5r21基础知识
1catiav5r21基 础知识
1.1catiav5r21介绍 1.2catiav5r21用户操作界面 1.3catiav5r21基本操作 1.2CATIAV5R21用户操作界面 1.3CATIAV5R21基本操作
05 5装配体设计
5装配体设计
5.1装配设计模块概述 5.2加载零件或部件（组件） 5.3移动零件或部件（组件） 5.4装配约束 5.5装配体爆炸图（分解）
06 6工程图设计
6工程图 设计
0 1
6.1工程图概 述
0 4
6.4设置图框 和标题栏
0 2
6.2设置工程 图环境
0 5
6.5创建工程 视图
02 2草图设计
2草图设 计
0 1
2.1草图编辑 器简介
0 4
2.4草图绘制 功能
0 2
2.2设置草图 编辑器选项
