工业控制单片机应用实例
32单片机应用案例
32单片机应用案例32单片机是一种常见的微控制器，广泛应用于各个领域。
下面列举了10个32单片机的应用案例。
1. 温度控制系统：使用32单片机可以实现温度传感器与温度控制器的连接，通过采集和处理传感器数据，控制加热或制冷设备，实现温度的自动控制。
2. 智能家居系统：通过32单片机控制各种家电设备，如灯光、空调、窗帘等，实现远程控制和自动化控制，提高生活的舒适性和便利性。
3. 路灯控制系统：通过32单片机控制路灯的亮度和开关时间，根据光照强度和时间进行自动控制，节约能源并提高路灯的使用寿命。
4. 智能交通系统：使用32单片机控制交通信号灯，根据交通流量和道路情况自动调整信号灯的时间和顺序，提高交通效率和安全性。
5. 电子锁系统：使用32单片机控制电子锁的开关和密码验证，可以实现安全可靠的门禁系统，广泛应用于办公楼、公寓和酒店等场所。
6. 智能农业系统：通过32单片机控制温湿度传感器、土壤湿度传感器等，实现农田的自动灌溉和温湿度的监测，提高农作物的产量和质量。
7. 智能车载系统：使用32单片机控制车载电子设备，如导航系统、音响系统等，提供车载娱乐和导航功能，提升驾驶体验。
8. 机器人控制系统：通过32单片机控制机器人的运动和动作，实现自主导航、物体识别和交互等功能，广泛应用于工业生产、医疗护理等领域。
9. 物联网设备：使用32单片机作为物联网设备的控制核心，实现与云平台的通信和数据交互，实现智能家居、智慧城市等应用。
10. 电子钟表：通过32单片机控制时钟的显示和时间的调整，实现精确的时间显示和闹钟功能，广泛应用于家庭和办公场所。
以上是10个32单片机的应用案例，涵盖了温度控制、智能家居、交通系统、农业、车载系统、机器人、物联网、电子钟表等多个领域。
这些应用案例充分展示了32单片机的灵活性和广泛应用性，为各个领域的自动化和智能化提供了强大的支持。
单片机在自动化控制系统中的应用
单片机在自动化控制系统中的应用自动化控制系统是指通过预先设定的控制算法，利用各种电子、机电、通信及计算机技术，对设备、系统或过程进行自动控制和监测的系统。
在现代工业领域，自动化控制系统的应用十分广泛，而单片机作为一种重要的嵌入式处理器，也扮演着至关重要的角色。
本文将探讨单片机在自动化控制系统中的应用。
一、单片机简介单片机是集成了微处理器、存储器、输入输出设备以及各种功能模块的集成电路。
它具有体积小、功耗低、处理速度快、可靠性高等特点，能够满足各种复杂的控制需求。
二、单片机在自动化控制系统中的角色1. 数据采集和信号处理：单片机可以通过各种传感器采集实时数据，如温度、湿度、压力等，并进行数字化处理。
通过对数据的处理和分析，可以实现对控制系统的实时监测和反馈。
2. 控制算法的实现：自动化控制系统的核心是控制算法，而单片机可以通过编程实现各种控制算法。
例如PID控制算法、模糊控制算法等，单片机可以根据不同的需求灵活地切换和调整算法。
3. 硬件接口的控制：单片机通过其丰富的输入输出接口，可以控制和驱动各种执行器和执行设备，如马达、阀门、液晶屏等。
通过对硬件接口的灵活控制，可以实现对系统各个部分的联动控制。
4. 通信和网络控制：随着工业互联网的发展，自动化控制系统的通信和网络化程度越来越高。
单片机可以通过各种通信接口，如RS485、以太网等实现与其他设备的数据交换和远程控制。
5. 故障检测和诊断：由于自动化控制系统往往处于恶劣的工作环境下，故障的发生是不可避免的。
而单片机可以通过实时监测和诊断系统状态，及时发现和处理故障，提高系统的可靠性和稳定性。
三、单片机在工业自动化中的应用案例1. 温湿度控制系统：单片机可以通过温湿度传感器采集环境的温湿度数据，并根据预设的控制算法，控制空调、加湿器等设备，实现对环境温湿度的自动控制。
2. 流程控制系统：在工业生产过程中，往往需要对各个工序进行自动控制。
单片机可以通过采集感应器的数据，控制输送带、机械臂等设备的运行状态，实现产品的自动化加工和装配。
单片机技术在工业控制中的应用
单片机技术在工业控制中的应用随着现代科技的迅速发展，单片机技术作为一项重要的电子技术正在得到越来越广泛的应用，特别是在工业控制领域。
单片机是一种集成电路，拥有高性能、功能强大、运行速度快等特点，可以用于机器人、自动控制、程序设计、通讯等方面的应用。
在工业控制领域，单片机技术的应用越来越广泛，已经成为自动化生产中的关键技术之一。
本文将讨论单片机技术在工业控制中的应用。
一、单片机技术的基本原理单片机是一种小型的计算机系统，它由中央处理器、存储器、输入输出接口、定时器和中断控制器等部件组成。
它可以用作控制器，外部器件能够通过控制器与单片机进行通讯，并控制单片机进行操作。
单片机的工作原理类似于我们日常使用的计算机，它有自己的一套指令集，可以执行各种操作，包括算术操作、逻辑操作和存储操作等。
它可以通过外部接口读取和写入数据，并控制外部设备进行工作。
在工业控制系统中，单片机的功能主要是采集和处理外部信号，对外部设备进行控制和调节。
二、单片机技术在工业控制中的应用1. 工业生产过程的自动化控制单片机可以用于自动控制系统中实现各种控制操作，例如温度、压力、流量等参数的检测和控制。
它可以对工业设备进行控制和调节，从而实现生产过程的自动化控制。
单片机技术还可以使生产设备更加精确、高效和节能。
例如，在风力发电机组中，单片机可以用于自动控制叶片的角度和风机的转速，从而实现最佳的发电效率。
2. 机器人控制技术单片机还可以用于控制机器人的运动和操作。
机器人可以通过单片机读取控制信号和传感器反馈信号来进行动作调节。
例如，在自动化生产线上，机器人可以用来加工、装配和移动物品，从而大大提高生产效率。
3. 自动化监控技术在工业生产过程中，单片机可以用于监测设备的状态，例如温度、压力、流量、电压等参数。
单片机可以通过各种传感器来检测这些参数，然后将检测结果反馈给控制器，从而实现自动化监控。
这使得工业生产过程更加安全、可靠和有效。
4. 交通控制系统单片机技术还可以用于控制交通信号灯和车辆识别技术。

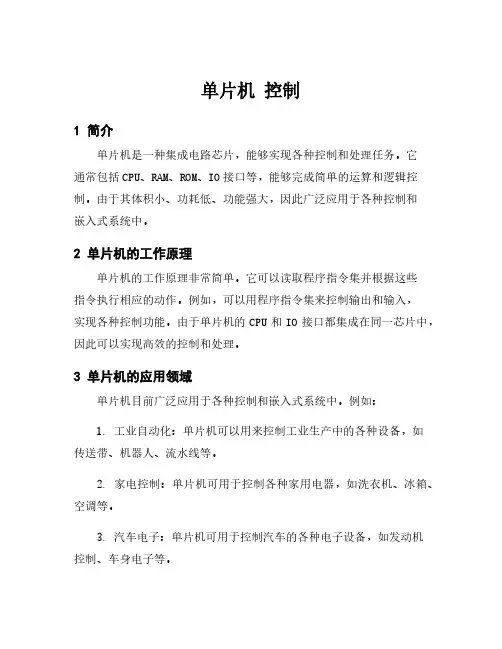

单片机 控制
单片机控制1 简介单片机是一种集成电路芯片，能够实现各种控制和处理任务。
它通常包括CPU、RAM、ROM、IO接口等，能够完成简单的运算和逻辑控制。
由于其体积小、功耗低、功能强大，因此广泛应用于各种控制和嵌入式系统中。
2 单片机的工作原理单片机的工作原理非常简单。
它可以读取程序指令集并根据这些指令执行相应的动作。
例如，可以用程序指令集来控制输出和输入，实现各种控制功能。
由于单片机的CPU和IO接口都集成在同一芯片中，因此可以实现高效的控制和处理。
3 单片机的应用领域单片机目前广泛应用于各种控制和嵌入式系统中。
例如：1. 工业自动化：单片机可以用来控制工业生产中的各种设备，如传送带、机器人、流水线等。
2. 家电控制：单片机可用于控制各种家用电器，如洗衣机、冰箱、空调等。
3. 汽车电子：单片机可用于控制汽车的各种电子设备，如发动机控制、车身电子等。
4. 安防监控：单片机可以用来实现安防监控系统中的报警、控制等功能。
4 单片机的应用案例以下是一些单片机应用案例：1. 温度控制：单片机可以读取环境温度并控制加热与制冷设备，从而实现温度的调节。
2. 交通信号灯控制：单片机可以控制交通路口的信号灯，从而实现道路交通的管理。
3. 自动售货机：单片机可以用来控制自动售货机中的各种设备，如货道、投币器等。
5 单片机的优势与不足单片机具有如下优势：1. 体积小：由于CPU和IO接口都集成在同一芯片中，因此单片机的体积非常小。
2. 功耗低：单片机的功耗通常比较低，因此可以在电池等低功率供电下工作。
3. 功能强大：单片机能够完成各种控制和处理任务，因此应用范围非常广泛。
但是，单片机也存在以下不足：1. 需要编程：单片机需要编写程序指令集，因此需要一定的编程技能。
2. 可靠性不高：由于单片机只有一颗芯片，因此如果其中某个部件出现问题，整个系统将无法正常工作。
6 结论总之，单片机是嵌入式系统中一种重要的芯片器件，能够广泛应用于各种控制和处理任务中。
单片机实验 工业顺序控制
二、实验说明
AT89C51的P1.0—P1.6控制注塑机的七道工序，现模拟控制七只发光二极管的点亮，高电平有效，设定每道工序时间转换为延时，P3.4为开工启动开关，低电平启动。P3.3为外故障输入模拟开关，P3.3为0时不断告警。P1.7为报警声音输出，设定6道工序只有一位输出，第七道工序三位有输出。
1）P3.4连K1，P3.3连K2，P1.0-P1.6分别连到L1-L7, P1.7连电子音响SOUND输入端；
2）K1开关拨在下面，K2拨在上面；
3）K1拨在下面（显低电平），各道工序应正常进行；
4）K2拨在下面（显低电平），应有声音报警（人为设置故障），可从虚拟示波器观察SOUND信号变换情况；
P1=0x7f; /*关输出*/
while(!INT1) /*若故障未消除,则报警*/
{ for(i=0;i<0xa0;i++) /*给蜂鸣器发震Leabharlann 脉冲*/{ P1_7=1;
Delay(50);
P1_7=0;
Delay(50);
}
P1_7=0;
Delay(6550);
}
P1=TT; /*恢复现场*/
unsigned char TT;
void Delay(unsigned int value) /*延时子程序*/
{
while(value!=0)
value--;
}
void int1()interrupt 2 using 0 /*中断服务程序--暂停并警*/
{
int i;
TT=P1; /*保护现场*/
}
void main (void)
{
单片机应用案例分析
单片机应用案例分析1.引言单片机是现代电子技术中一种重要的集成电路设备，广泛应用于各个领域，包括工业控制、通信、电子消费品等。
本文将通过分析几个单片机应用案例，探讨单片机在实际应用中的作用和优势。
2.智能家居控制系统智能家居控制系统是近年来受到越来越多关注的领域。
通过单片机控制，可以实现对家居设备的远程控制、定时开关、温湿度监测等功能。
例如，通过手机APP可以实时调节家中的灯光亮度，控制窗帘的开关，调节空调温度等。
单片机在智能家居控制系统中起到了关键的作用，通过它的高性能和低功耗，实现了智能家居系统的稳定性和便捷性。
3.智能交通系统单片机在智能交通系统中也有重要应用。
智能交通系统借助单片机的控制能力和高速计算能力，实现了交通信号灯的智能控制、车辆识别和路况监测等功能。
例如，通过单片机可以实时感知道路上车辆的情况，并将交通信号灯的控制和时序优化，从而提高路口的通行效率和安全性。
单片机的应用使得智能交通系统更加智能化和精细化。
4.农业自动化控制随着农业的现代化进程，单片机在农业自动化控制中得到了广泛应用。
通过单片机的控制，可以实现对农田的温湿度控制、灌溉系统的智能化管理、农作物的精确施肥等。
例如，单片机可以实时监测土壤的湿度、气温等参数，根据设定的阈值进行自动灌溉，提高农田的水资源利用效率。
单片机的应用使得农业生产更加高效和节能。
5.医疗设备控制单片机在医疗设备控制中扮演着重要角色。
医疗设备需要精密的控制和高速的计算能力，以确保诊断和治疗的准确性。
例如，单片机可以控制心电图仪、血压计等设备的运行和数据处理，实现对患者身体参数的监测和分析。
通过单片机的应用，医疗设备的智能化水平得到了提升，为医疗行业提供了更好的服务。
6.工业控制系统工业控制是单片机应用的重要领域之一。
在工业生产过程中，需要对设备进行控制和监测，以提高生产效率和质量。
单片机通过高速的计算和可编程的特性，可以实现对工业设备的精准控制和实时监测。
单片机控制系统的原理及应用实例
单片机控制系统的原理及应用实例1. 引言单片机控制系统是指利用单片机进行各种控制和处理任务的系统。
单片机具有灵活、可编程、易于集成等优点，广泛应用于工业控制、家用电器、汽车电子和通信等领域。
本文将介绍单片机控制系统的原理和应用实例。
2. 单片机控制系统的原理单片机控制系统的原理主要包括以下几个方面：2.1 单片机的基本结构单片机由中央处理器（CPU）、存储器（ROM、RAM）、输入输出接口（I/O）、定时器和串行通信接口等组成。
其中，CPU是单片机的核心部分，负责执行指令和控制整个系统的操作。
2.2 单片机编程单片机的编程是实现控制功能的关键。
通过编写程序，可以控制单片机执行各种任务和操作。
常用的单片机编程语言包括C语言和汇编语言，开发工具有Keil、IAR等。
2.3 输入输出控制单片机通过输入输出接口与外部设备进行通信和控制。
输入可以是按键、传感器信号等，输出可以是驱动电机、控制继电器等。
通过编程实现输入输出的控制，可以满足系统的需求。
2.4 中断控制中断是单片机响应外部事件的一种机制。
通过配置中断向量表和中断服务程序，可以实现对外部事件的及时响应。
中断可以提高系统的实时性和可靠性。
2.5 定时器控制定时器是单片机中的重要功能模块，用于产生精确的时间延迟和脉冲信号。
通过定时器，可以实现对各种设备的定时控制和时序控制。
3. 单片机控制系统的应用实例单片机控制系统广泛应用于各个领域，下面将以几个典型应用实例来说明：3.1 温度控制系统温度控制系统用于控制某个环境的温度在一定范围内波动。
通过单片机采集环境温度，并与设定值进行比较，通过控制加热或制冷设备来实现温度的控制。
•温度传感器采集环境温度•单片机通过AD转换将模拟信号转换为数字信号•单片机与设定温度进行比较，控制加热或制冷设备3.2 电动机控制系统电动机控制系统用于控制电动机的启动、停止、正转、反转等操作。
通过单片机控制电动机的驱动模块，可以实现对电动机的精确控制。
单片机的电机位置控制技术
单片机的电机位置控制技术在现代工业控制系统中，电机的位置控制技术起着至关重要的作用。
而单片机作为电子产品中的重要组成部分，也被广泛应用于电机位置控制技术中。
本文将探讨单片机在电机位置控制中的应用及相关技术。
一、单片机在电机位置控制中的应用单片机是一种集成了处理器、内存、IO口以及各种外设接口的微型计算机芯片。
在电机位置控制中，单片机作为控制器的核心部分，负责接收传感器信号、计算电机位置误差、控制执行器，实现对电机位置的准确定位和控制。
在不同的电机位置控制系统中，单片机的应用方式有所差异。
例如在步进电机控制系统中，单片机可以通过调整电机相电流和脉冲输出频率来实现电机位置控制。
而在伺服电机控制系统中，单片机则通过接收位置传感器的反馈信号，并根据位置误差进行PID控制，来驱动电机轴向的运动。
二、单片机在电机位置控制中的关键技术1. 位置传感器技术：准确获取电机位置信息是实现电机位置控制的基础。
常用的位置传感器包括光电编码器、霍尔传感器等。
单片机需要通过接口电路与位置传感器进行连接，并能够读取传感器输出的位置数据。
2. 脉冲宽度调制（PWM）技术：对于直流电机的位置控制，单片机可以通过PWM技术来控制电机转速和方向。
通过调整PWM的占空比，可以控制电机驱动器的输出电压和电流，从而实现电机的位置控制。
3. PID控制算法：在伺服电机控制中，PID控制算法被广泛应用。
单片机通过读取位置传感器的反馈信号，计算位置误差，并根据PID 控制算法输出控制信号，驱动执行器来实现位置调节。
PID控制算法的准确性和稳定性直接影响着电机位置控制的效果。
三、单片机在电机位置控制中的实际应用案例1. 工业自动化领域：在自动化生产线上，单片机可以用于控制机器人的电机位置，实现物料搬运、组装等操作。
通过编写相应的控制程序，单片机可以完成对电机位置的高精度控制。
2. 机械设备领域：在一些机械设备中，如纺织机械、数控机床等，单片机可以通过与传感器和执行器的连接，实现对电机位置的闭环控制，提高设备的精度和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0 → (C) 时序字节→(C) T0为方式1定时
赋初值 启动T0 时序脉冲输出
KLCA(或RRCA)
(A) → P1
保护时序字节
延时
恢复时序字节
N
步数为0？
N
T0有溢出？
赋初值
RLCA(或RRCA)
时序脉冲输出
N
步数为0？
恢复A
返回
返回
（a）
程序延时方式 图11-8
工三业相控三制拍单时片序机脉应冲用输实出例程序流程(图b)
2) 三相双三拍 AB-BC-CA-AB
3) 三相六拍
A-AB-B-BC-C-CA-A
按以上顺序通电，步进电机正转，按相反方向通电，步进电机反转。
工业控制单片机应用实例
产生时序脉冲的方法是： 1) 用单片机的P1.0、P1.1和P1.2分别控制三相步进电机的A、B、C相绕
组。 2) 根据控制方式找出控制模型。 3) 按控制模型的顺序向步进电机输入控制脉冲。
工业控制单片机应用实例
图11-5是利用定时器延时，程序清单如下：
MOV MOV MOV MOV SETB SETB LOOP1： JBC AJMP REP： MOV MOV CPL DJNZ RET
R3,#N
；计数器赋初值
TMOD,#01
；定时器T0方式1
TL0,#XL
；赋初值
TH0,#XH
TR0
工业控制单片机应用实例
由三相三拍通电方式的二进制可以看出，步进电机每步进一步，高电平 就左移或右移一位。因此可以考虑在A累加器中放一个时序字节，在每 个采样时刻累加器左移或右移一位，经输出口输出。单片机为8位字长， 8不能被3整除。若把进位标志位CY考虑在内，可以看成是第“9”位，就 能实现三相单单拍和三相双三拍通电方式。
；输出时序脉冲
PUSH ACC
；保存时序字节
ACALL DELAY
若采用三相单、双六拍通电方式运行，即按A-AB-B-BC-C-CA顺序循环通电，步矩角将 减少一半，即每个脉冲转过1.50。
工业控制单片机应用实例
步进电机控制系统
图11-1 步进电机控制框图
工业控制单片机应用实例
图11-2 微机控制
微机的主要作用是提供控制步进电机的时序脉冲。微机每输出一个脉冲， 经驱动步进电机便沿时序脉冲所确定的方向步进一步。
第11章 工业控制单片机应用实例
11.1 步进电机控制接口技术 11.2 PC机和8051实现渗碳过程集散控制系统
工业控制单片机应用实例
11.1 步进电机控制接口技术
步进电机的工作原理
三相反应式小步矩角步进电机，电机的定子上有六个等分的磁极，相邻两个磁极间的夹角 为600。磁极上面装有控制绕组并联成A、B、C三相。转子上均匀分布40个齿，每个齿的齿距 为90。定子每段极弧上也有5个齿，定、转子的齿宽和齿距都相同。而每个定子磁极的极距为 600，所以每一个极距所占的齿距数不是整数。
三相单单拍通电方式，在A累加器中放时序字节49H，示意图如图11-6。 三相双三拍通电方式，在A累加器中放时序字节BBH（图11-7）
工业控制单片机应用实例
指令：RLC A
指令：RRC A
CY D7
D0
0 11011011
CY D7
D0
0 11011011
(a) 正转
A B C
图11-6 三相单三拍示意图
当A极下的定、转子齿对齐时，B极和C极下的齿就分别和转子齿相错三分之一的转子齿距， 即为30。这时若给B相通电，电机中产生沿B极轴线方向的磁场，因磁通要按磁组最小的路径闭 合，就使转子受到反应转矩（磁组转矩）的作用而转动，直到转子齿和B极上的齿对齐为止。 此时，A极和C极上的齿又分别与转子齿相错三分之一的转子齿距。由此可见，错齿是促使步进 电机旋转的根本原因。
若断开B相控制绕组，而接通C相控制绕组，这时电机中产生沿C极轴线方向的磁场，同理， 在反应转矩(磁组转矩)的作用下，转子按顺时针方向转过30，使定于C极下的齿与转子齿对齐。 依次类推，当控制绕组按A-B-C-A的顺序循环通电时，转子就沿顺时针方向以每个脉冲转动30 的规律转动起来。若改变通电顺序，即按A-C-B-A顺序循环通电时，转子便按逆时针方向同样 以每个脉冲转动30的规律转动，这就是单三拍通电方式。按AB-BC-CA-AB顺序循环通电时，转 子同样以每个脉冲转动30的规律转动，这则是为双三拍通电方式。
MOV P1,#0FH ACALL DELAY1 MOV P1,#00H ACALL DELAY1 DJNZ R3,LOOP0 POP ACC RET DELAY1:MOV A,#data LOOP: DEC A JNZ LOOP RET
；计数器赋值 ；保存A
；送高电平 ；延时 ；送低电平 ；延时
；R3为零转移 ；恢复A
工业控制单片机应用实例
图11-3 单片机控制三相步进电机原理图
工业控制单片机应用实例
1．脉冲的生成 单片机可以采用程序延时和定时器延时。
图11-4 程序延时方式 工业控制单片机应用图实1例1-5 定时器延时方式
脉冲串生成程序流程图
脉冲串生成程序流程图
根据图11-4编写程序如下：
MOV R3,#N LOOP0: PUSH ACC
；启动T0
P1.0
；送高电平
TFO，REP
；查T0溢出
LOOP1
TLO，#XL
；重赋初值
TH0，#XH
P1.0
；求反输出
R3，LOOP1 ；不为零转移
工业控制单片机应用实例
2．时序脉冲的形成
步进电机的旋转方向决定于内部绕组的通电顺序和通电方式。以常用的三相
步进电机为例，通常有三种通电方式：
1) 三相单三拍 A-B-C-A
指令：RLC A
(b) 反转
A B C指令：ຫໍສະໝຸດ RC ACY D7D0
0 01001001
CY D7
D0
0 01001001
(a) 正转
A B C
(b) 反转
图11-7 三相双三拍示意图
工业控制单片机应用实例
A B cC
设步数计数器
设步数计数器
0 → (C) 保存A 时序字节→ (C) (A) → P1 保护时序字节 延时 恢复时序字节
定时器延时方式
图11-8（a）程序清单：
MOV R3,
#N3
；步数计数器
CLR C
PUSH ACC
；保存A
MOV A,#49H
；时序字节送A
MOV P1,A
；输出时序字节
PUSH ACC
；保存时序字节
ACALL DELAY
；延时
POP ACC
；恢复时序字节
LOOP: RLC A
；循环移位
MOV P1,A
