九年级物理全册第15章第4节电流的测量练习题新版新人教版
第4节电流的测量
小试身手
1. 某同学在用电流表测串联电路中的电流时，刚一试触就发现电流表的指针迅速摆动并超过最大刻度，出现这种情况的原因可能是（）
A．电流表的“+”“-”接线柱接反了
B．电路中某段导线断了
C．电流表被短路了
D．电流表量程选用偏小
2. 如图15-4-16所示，闭合开关后，电流表测量的是（）
A．通过L1的电流 B．通过L2的电流
C．通过L1和L2的总电流 D．电源的电流
3. 如图15-4-17所示是某电流表的刻度盘，此时能测量的最大电流为______A，图中指针所指示数为______A；将电流表接线柱改换成“-”“3”后，仍接入原电路中，指针从图示位置向______偏转。
4. 利用水果可以制作电池。
小丽同学将自制的橘子电池与电流表连接后，闭合开关，电流表的指针偏转情况如图15-4-18所示，则该橘子电池的______端为负极，此时通过二极管的电流约为______A。
5.在“用电流表测电流”的实验中，某同学连接了如图15-4-19（a）所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均如图（b）所示，则通过L2的电流为______A，通过两灯的总电流为______A。
6.如图15-4-20甲所示是小明和小强做“用电流表测电流”的实验时未连好的电路，现要求电流表测灯L中的电流（电流约为0.4 A）。
（1）请你用笔画线代替导线，按要求帮他们完成电路连接。
（2）若连接好电路后，闭合开关S，发现电流表指针偏转角度很小，则产生该现象的原因可能是____________，解决方法是__________________。
（3）按要求正确连接好电路，闭合开关后，电流表的示数如图乙所示，则灯L中的电流为______A。
挑战自我
7. 小伟在实验课上连接了如图15-4-21所示的电路，实验前他选用的器材均完好。
则下列说法中正确的是（）
A．当开关S闭合后，灯L1能发光，电流表有示数
B．当开关S闭合后，灯L1不能发光，电流表示数为零
C．当开关S闭合后，灯L1被烧坏，电流表示数为零
D．当开关S闭合后，灯L2能发光，电流表有示数
8. 小明同学发现一个电流表有两个量程，大量程是0～9 A，小量程模糊不清。
为了知道小量程是多少，他先用大量程接入电路，指针位置如图15-4-22（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）
A． 0～0.6 A B．0～1 A
C．0～2 A D．0～3 A
9. 如图15-4-23所示是某同学连接的电路。
（1）如果闭合开关，将出现________（选填“断路”或“短路”）现象。
除了两只灯都不亮以外，还会造成________________的不良后果。
（2）对于这个电路，只需拆除一根导线，就能成为两灯串联的正确电路。
请在要拆除的那根导线上打“×”。
10. 小明知道灯泡有电流通过时会发光，他又知道电流是有方向的。
因此他提出了这样的猜想：灯泡能否发光或发光时电流的大小可能与电流的方向有关。
请你设计一个实验对此猜想进行验证。
（1）现有器材：小灯泡、开关、导线。
你认为实验还需补充的器材是_______________。
（2）简述主要的实验步骤：_____________________________________________。
详解详析
1．D
2．B
3．0.6 0.38 左
4．A0.18
[解析] 根据题图可知，与电流表“0.6”接线柱相连的应是电池的正极，而与电流表“－”接线柱相连的应是电池的负极。
5．0.32 1.6
6．(1)如图所示
(2)电流表选用的是0～3 A的量程将电流表改接0～0.6 A的量程(3)0.26
7.D
8．D [解析] 根据大量程是0～9 A读出指针位置如图(a)所示的电流为1.5 A，则指针指示如图(b)所示时电流仍为1.5 A，为中间刻度，则电流表的小量程为0～3 A。
9．(1)短路烧坏电流表和电源
(2)如图所示
[解析] (1)分析电路图，闭合开关后，从电源正极流出的电流，不经过小灯泡，将直接
通过电流表流回负极，因此电路会出现短路现象，很容易烧坏电流表和电源。
(2)要使两灯组成串联电路，根据串联电路中电流只有一条路径的特点，应该去除两灯右侧相连的那根导线，如图所示。
10．(1)电池、电流表
(2)将小灯泡和电流表串联接入电路，闭合开关，观察小灯泡是否发光并记录电流表的示数；再将电池的正、负极调换，同时将电流表两个接线柱对调，闭合开关观察小灯泡是否发光并记录电流表的示数。
人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案
人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案一、知识梳理1、电流：表示的物理量，符号，单位是，符号，还有毫安(mA)、微安（µA）1A＝mA＝µA。
2、电流的测量：用表，符号A。
电流表的使用：（1）先要三“看清”：看清、指针是否指在临刻度线上，正负接线柱；（2）电流表必须和用电器联；（相当于一根导线）；（3）选择合适的（如不知道量程，应该选较的量程，并进行试触。
）3、电流表的读数：（1）明确所选；（2）明确（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；二、巩固练习1、下列为我们常见的家用电器。
关于它们正常工作时的电流，下列说法合理的是( )A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A2、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（）A．电路中电流太大 B．电路中的电流太小C．电流表直接接在电源上 D．电流表的“+”、“—”接线柱接反了3、如图所示，电流表（量程为0.6A）的读数为（）A. 0.46AB. 0.52AC. 2.6AD. 2.60A4、下列关于电流表的使用，错误的是（）A.电流必须从标着“-”接线柱流进去，从标着“+”接线柱流出来B.中间的接线柱标着“0.6”的字样，右边的接线柱标着“3”的字样C.电流表必须和被测的用电器串联D.不能使电流表直接连到电源的两极5、通常情况下，下列家用电器中，额定电流从小到大排列正确的是（）A. 电子手表、节能灯、空调、电视机B. 节能灯、电子手表、空调、电视机C. 节能灯、电子手表、电视机、空调D. 电子手表、节能灯、电视机、空调6、要用一只电流表测量通过灯泡L2的电流，如图四个电路图，正确的是（）A．B．C．D．7、单位换算：0.6A=__________mA；360μA=_________A；450mA=_________A=_________μA。
人教版九年级物理全一册《15.4电流的测量》练习题(附答案)
人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。
人教版九年级物理全一册《15.4电流的测量》同步测试题带答案
人教版九年级物理全一册《15.4电流的测量》同步测试题带答案一、单选题1．下列实物连接图与电路图一致的是（ ）A ．B ．C ．D ．2．如图是测量通过小灯泡电流的四个电路图，其中接法正确的是（ ）A ．B ．C ．D ．3．如图所示，甲、乙均为理想电表，当开关S 闭合后灯1L 、2L 都能发光，下列说法中正确的是（）A ．灯1L 、2L 是串联在电路中的B ．甲一定是电流表，乙一定是电压表C ．当2L 短路时1L 仍能发光D ．甲、乙可以都是电流表4．下列估测数据中，与实际情况最接近的是（）A．托起两个鸡蛋的力约为10N B．初中物理课本的长度约为16cmC．温水的温度约为40℃D．台灯的工作电流约为20A5．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L2的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流6．要想知道某段电路中通过的电流大小，可以用电流表来测量．如图，要用电流表测量通过L1的电流，下列电路图正确的是（）A．B．C．D．7．“估测”是物理学中常用的一种重要方法。
下面是某同学对日常生活中的一些物理量的估测，其中最符合实际的是（）A．手机正常工作的电流约为10AB．学校教室内的温度约为50℃C．一支新铅笔的质量约为100mgD．中学生立定跳远的跳跃距离约为2m8．如图所示，电流表能直接正确测出通过灯泡L2电流的是（）A．B．C．D．9．正在考试的你，对周围环境进行了估测，较为正确的是（）A．本场考物理，心情激动，心跳1次的时间约是0.1sB．考试课桌高度为100cmC．每盏电灯正常工作电流约为5AD．读完此题，心平气和，感觉此时体温大概是36.4℃10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A二、填空题11．甲、乙两位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况，出现这两种问题的原因分别是：甲：；乙：．12．生活和实验中常常离不开基本仪器仪表的测量。
人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

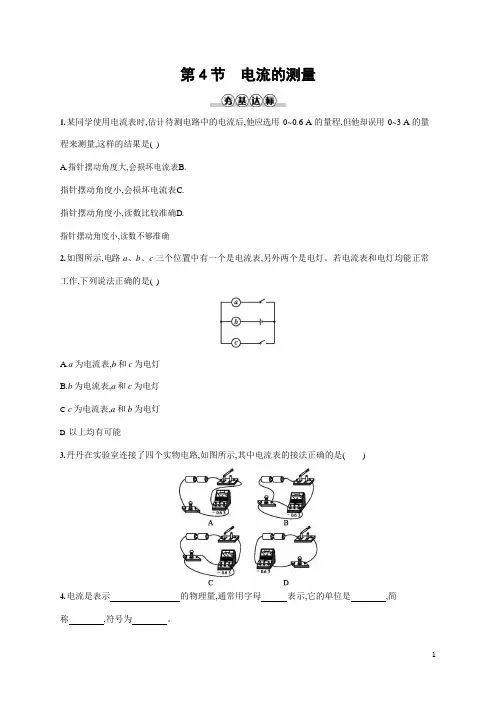

人教版九年级物理全一册《第十五章 第4节 电流的测量》作业同步练习题及参考答案
第4 节电流的测量1.某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6 A 的量程,但他却误用0~3 A 的量程来测量,这样的结果是( )A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确2.如图所示,电路a、b、c 三个位置中有一个是电流表,另外两个是电灯。
若电流表和电灯均能正常工作,下列说法正确的是( )A.a 为电流表,b 和c 为电灯B.b 为电流表,a 和c 为电灯C.c 为电流表,a 和b 为电灯D.以上均有可能3.丹丹在实验室连接了四个实物电路,如图所示,其中电流表的接法正确的是( )4.电流是表示的物理量,通常用字母表示,它的单位是,简称,符号为。
5.实验室中常用的一种仪表的示意图如图所示。
请写出你从图中得到的两条信息:(1) ;(2) 。
6.在虚线框中画出灯泡L1和灯泡L2并联,电流表测通过灯泡L1电流的电路图,并连接实物图。
7.根据图甲所示的电路图把图乙所示的元件连成电路。
(注意连线不能交叉)1.(2018·新疆中考)下列各图中两灯规格都不同,能测出通过灯L1电流的电路是( )2.在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0~9 A,小量程模糊不清。
为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针指示如图乙所示,则电流表的小量程为( )A.0~0.6 AB.0~1 AC.0~2 AD.0~3 A3.如图甲所示,闭合开关S 后,电流表A1、A2示数分别如图乙、丙所示,则通过灯泡L1、L2电流大小的判断正确的是( )A.L1的电流大于L2的电流B.L1的电流等于L2的电流C.L1的电流小于L2的电流D.无法比较L1、L2的电流大小4.下图所示的两个电流表刻度盘也许是你没有见过的,请试着读出指针所指示的示数。
(1)左图示数: ;(2)右图示数: 。
第十五章第4节《电流的测量》练习题 2022-2023学年人教版物理九年级
15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。
2023九年级物理全册第十五章电流和电路第4节电流的测量作业课件新版新人教版
1.A 由题意可知,表头灵敏度为75 mA,指的是指针满刻度偏转时流过表头的直流电流 值为75 mA,所以该电流表的最大量程是75 mA,故A正确,C错误;电流表不能直接接在 电源的两极,故B错误;电流表在测量电流时,电流应该从正接线柱流入、负接线柱流出, 故D错误.
2. 下列电路中,闭合开关,有可能损坏电流表的是 ( )
知识点1 电流的强弱
2. 一盏荧光灯正常发光时的电流大约为150 mA,合
时的电流约为10
(填写合适的单位符号).
A,一台柜式空调正常工作
答案
2.【答案】 0.15 A
知识点1 电流的强弱
3. 下列用电器正常工作时电流最小的是 ( )
A.电熨斗
B.液晶显示电子计算器
C.电饭煲
D.微波炉
答案
3.B 液晶显示电子计算器工作时电流最小,故选B.
知识点2 电流的测量
4. 下列关于电流表的说法错误的是 ( ) A.电流表必须串联在电路中 B.电流必须从电流表的正接线柱流入,从负接线柱流出 C.所测电流不能超过电流表的量程 D.电流表的正负接线柱可以直接接到电源的正负极上
答案
4.D 电流表必须与被测用电器串联,故A正确,不符合题意;使用电流表时,应使电流从 正接线柱流入、从负接线柱流出,故B正确,不符合题意;被测电流不能超过电流表的量 程,否则会损坏电流表,在电流大小未知时,应选用大量程试触,再根据试触结果选择合 适的量程,故C正确,不符合题意;电流表不能直接与电源的正负极相接,否则会造成电源 短路,烧坏电流表和电源,故D错误,符合题意.
(4)若合上开关后,两灯都亮,电流表指针不发生偏转,那么原因可能是
.
A.电流表内部断路 B.开关处接触不良 C.电流表被短路 D.电源供电不足
初中物理(人教版)九年级全一册第十五章第4节电流的测量
九年级全一册第十五章第4节电流的测量一、计算题1．流过某手电筒小灯泡的电流大约是0.25A，等于多少毫安？某半导体收音机电池的供电电流最大可达120mA，等于多少A？二、填空题2．单位换算：0.25A= mA；400mA= A。
3．单位换算：0.5A= μA；20mA= μA。
4．手机在通话时的电流为200mA，合A，合μA。
5．家用电饭锅的工作电流约为4A，电子手表工作时的电流约为2μA。
家用电饭锅的工作电流为电子表工作电流的倍。
6．法国物理学家，被麦克斯韦誉为“电学中的牛顿”，人们为了纪念他的卓越贡献，用他的名字命名了电流强度的单位。
通过某节能电器中的电流约为200mA A。
7．10秒内通过某导体横截面的电荷量为4库，则通过该导体的电流为A= mA。
三、作图题8．画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流（估计为0.1~0.3A）。
9．如图，使用笔画线代替导线完成电路连接。
要求：两灯并联，开关控制干路，电流表测量2L灯的电流，导线不能交叉。
10．如图，使用笔画线代替导线完成电路连接，要求：两灯并联，开关控制干路，电流表测量干路中的电流，导线不能交叉。
11．如图，使用笔画线代替导线完成电路连接，要求：两灯并联，开关S1控制干路，开关S2控制灯泡L2，电流表测量干路中的电流，导线不能交叉。
12．用笔画线代替导线连接实物。
要求：灯泡L1和灯泡L2并联，电流表测L1中的电流，导线不能交叉，开关控制整个电路。
（电流表的值约为0.4A）13．请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流，并画出相应的电路图。
（在错误的导线上打×，并画出正确的连线）14．请在原图上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，并在虚线框内画出相应的电路图。
（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
人教版九年级物理全一册《15.4电流的测量》同步练习题(带答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝02．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动灯泡时亮时暗，则可能产生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏3．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流是0AB．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A4．关于图所示的电路，以下几种说法中正确的是（）A．电流表能测出L2的电流B．电流表能测出L1的电流C．电流表接错测不出电流值D．两只灯泡不能独立工作5．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A6．如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）．A．B．C．D．7．与实物电路对应的电路图是（）A．B．C．D．8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（）A．B．C．D．9．如图所示，当开关K闭合后，电流表A．A1表损坏B．A2表损坏C．A1和A2表都损坏D．A1和A2表都不损坏10．某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针的偏转角度太小，测量结果误差太大B．电流表的指针反向偏转，且无法读数C．指针始终不动D．指针的偏转角度太大，电流表可能被损坏二、填空题11．如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。
新人教版九年级物理全册：15.4《电流的测量》习题(含答案)
《15.4 电流的测量》课前预习1.表示电流强弱的物理量是，用字母表示，它的国际单位是，符号为。
2.电路中的电流用测量，使用前要观察、以及。
3.电流表的正确连接：（1）必须将电流表与被测用电器联，（2）必须让电流从“”接线柱流进“”接线柱流出，（3）必须正确选择电流表的，（4）不允许把电流表直接连到两极。
随堂练习1. “0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯2. 电流用_____表测量，使用时应该把它_______联在电路中，并使电流从_____接线柱流进，这种表与电源的两极直接连接。
3. 在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流 B．L1的电流等于L2的电流C．L1的电流小于L2的电流 D．无法比较L1、L2的电流大小4. 如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，_____的示数较大．滑片P向左移动时，电流表A的示数_____（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是______．达标练习6. ①实验用的小灯泡的电流约为 0.2A，等于mA．②半导体收音机电源的电流约为50 mA，等于A．③家用电冰箱的电流约1 A，等于μA．7. 如图是测量通过小灯泡的四个电路图，其中接法正确的是（）8. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器9.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）A．指针不动B．指针反向偏转C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏10. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）11. 如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．甲图的问题：_____________________；乙图的问题：____________________________．12. 请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
