Proe教程_尼泊尔军刀实例教程
Pro/ENGINEER
零件设计实例教程
适用于Pro/E3.0~5.0，Core/Pro1.0版本
尼泊尔军刀实例教程
作者：***
附件1：刀刃的CAD源文件附件2：刀柄的CAD源文件
附件的使用方法：由于文库对上传文件的格式做了一些限制，所以上面是将CAD文件（dwg格式）以插入对象的方式加载到WORD文档中，请确认您的电脑已经安装CAD软件，双击图片后等待片刻，就会在CAD软件中打开相应的图形文件。
打开文件后，请把此文件重新另存为dxf格式的图形文件（建议保存为2004格式的dxf），以备后面使用。
第一步：创建刀刃模型
1.1、启动软件后，选择下拉菜单【文件】-【新建】命令，系统弹出【新建】对话框，如下图1所示。
在对话框的【类型】选项组中选择【零件】选项，在【子类型】选项组中选择【实体】，同时取消勾选“使用缺省模板”复选框。
文件名称输入knife，点击【确定】按钮，在弹出的【新建文件选项】对话框中选择“mmns_part_solid”选项，如图2所示。
然后点击确定
按钮，进入零件设计工作界面。
图1
图2
1.2、创建拉伸特征。
1.2.1、单击【基础特征】工具栏中的【拉伸工具】按钮，打开【拉伸】操控板。
1.2.2、单击操控板上的【放置】选项卡，打开如图3所示的【放置】面板。
图3
1.2.3、在【放置】面板中单击【定义】按钮，弹出草绘对话框，同时在信息栏提示用户选取一个平面或曲面以定义草绘平面。
1.2.4、在图形显示区中选择FRONT作为草绘平面，同时接受系统默认的参照平面和方向，然后单击【草绘】对话框中的【草绘】按钮，进入草绘环境。
1.2.5、接下来我们将已经保存好的CAD图形导入草绘区域，选择下拉菜单【草绘】-【数据来自文件】-【文件系统】命令，系统弹出【打开】文件对话框，选择需要导入的CAD图形文件，然后点击【打开】按钮。
图4
1.2.6、在绘图区域中单击鼠标。
系统弹出【移动和调整大小】对话框，如图4所示。
在这里我们选择按照原来的比例1:1导入，按照图中所示进行设置，用鼠标点中图形区域中的圆圈，移动图形，将图形放置在合适的位置。
如图5所示。
然后点击移动和调整大小对话框中的【确定】按钮。
完成图形的导入。
点击【继续当前部分】按钮，退出草绘环境
图5
1.2.7、在【拉伸】操控板上将拉伸方式设置为【对称拉伸】，同时设置拉伸深度为“5”，如图所示预览无误后，单击操控板的【确认】按钮，结果如图6所示。
图6
1.3、创建刀刃特征。
1.3.1、单击【基础特征】工具栏中的【倒角工具】按钮，或选择下拉菜单【插入】—【倒角】—【边倒角】命令，打开如图7所示的倒角操控版。
图7
1.3.2、按住CTRL键，在模型上选择如图8所示的边作为倒角边，接着单击操控板上的【倒角类型】下拉列表框，在弹出的下拉列表中选择D1×D2选项，然后按照图中所示进行设置，然后点击，结果如图9所示。
图8
图9
1.4、创建拉伸切除特征
1.4.1、创建草绘基准点。
选择工具栏中的【基准点】工具，系统弹出【基准点】对话框，如图10所示。
按住ctrl键。
在模型上选择如图11所示的点作为参考，点击对话框中的【确定】按钮，完成基准点的创建。
图10
图11
1.4.2、创建拉伸移除材料特征。
选择工具栏中的【拉伸】工具，系统弹出【拉伸】操控板，选择操控板上的【移除材料】命令。
选择【放置】选项卡，在弹出的下滑面板单击【定义】按钮。
选择如图12所示的平面作为草绘平面，默认草绘方向及参照，点击【草绘】按钮，进入草绘环境。
图12
1.4.3、设置草绘参照。
选择下拉菜单【草绘】-【参照】命令，系统弹出【参照】对话框，在模型树中选择刚才创建的基准点PNT0，点击参照对话框中的【关闭】按钮，完成草绘参照的设定，然后在草绘区域绘制如图13、14所示的拉伸截面。
图13
图14
1.4.4、完成草绘以后。
点击工具栏中的【完成】按钮，退出草绘环境。
在拉伸操控板中设置拉伸方式为【从草绘平面以指定的深度值拉伸】，深度值设置为0.5，调整好拉伸方向，如图15所示。
点击预览按钮，确认无误后，点击【确定】按钮，结果如图16所示
图15
图16
1.5、创建圆角特征。
按住ctrl键，在模型中选择如图17所示的两条边线。
单击【基础特征】工具栏中的【倒圆角】工具按钮。
打开如图16所示的倒圆角操控版。
设置倒角半径为0.5，预览无误后确认退出，结果如图18所示。
图16
图17
图18
1. 6、阵列拉伸移除材料特征。
1.6.1、在模型树中选择拉伸2特征，如图19所示。
点击鼠标右键，在弹出的快捷菜单中选择【阵列】命令，系统弹出阵列操控版，如图20所示：
图19
图20
1.6.2、在阵列操控板中设置阵列方式为【尺寸】，在图形显示区中选择如图21所示的尺寸5，并输入增量值2。
预览无误后确认退出，结果如图22所示。
图21
图22
1.7、阵列圆角特征
1.7.1、在模型树中选择【倒圆角1】特征，右键鼠标，在弹出的快捷菜单中选择【阵列】命令。
系统弹出【阵列】操控板。
1.7.2、阵列类型按照默认类型【参照】，不用修改。
然后点击操控板的确定按钮，完成倒圆角特征的阵列。
结果如图23所示。
图23
1.8、镜像特征
1.8.1、按住Ctrl键，在模型树中选择如图24所示的特征。
然后点击特征工具栏中的镜像工具,系统弹出【镜像】操控版。
图24
1.8.2、选择图形显示区域中选择FRONT面作为镜像参照平面，预览无误后，点击确定按钮，完成特征镜像。
结果如图25所示，完成了刀刃的建模！
图25
第二步：创建刀柄模型
2.1、新建零件文件
2.1.1、启动软件后，选择下拉菜单【文件】-【新建】命令，系统弹出【新建】对话框，在对话框的【类型】选项组中选择【零件】选项，在【子类型】选项组中选择【实体】，同时取消勾选“使用缺省模板”复选框。
文件名称输入handle，如下图1所示。
点击【确定】按钮，在弹出的【新建文件选项】对话框中选择“mmns_part_solid”选项，如图2所示。
然后点击确定按钮，进入零件设计工作界面。
图1
图2
2.2、创建拉伸特征
2.2.1、单击【基础特征】工具栏中的【拉伸工具】按钮，打开【拉伸】操控板。
2.2.2、单击操控板上的【放置】选项卡，打开如图3所示的【放置】面板。
图3
2.2.3、在【放置】面板中单击【定义】按钮，弹出的草绘对话框，同时将在信息栏提示用户选取一个平面或曲面以定义草绘平面。
2.2.4、在图形显示区中选择FRONT基准面作为草绘平面，同时接受系统默认的参照平面和方向，然后单击【草绘】对话框中的【草绘】按钮，进入草绘环境。
2.2.5、将已经保存好的CAD图形导入草绘区域，选择下拉菜单【草绘】-【数据来自文件】-【文件系统】命令，系统弹出【打开】文件对话框，选择需要导入的CAD图形文件，然后点击【打开】按钮。
2.2.6、在绘图区域中单击鼠标。
系统弹出【移动和调整大小】对话框，如图4所示。
在这里我们选择按照原来的比例1:1导入，按照图中所示进行设置，用鼠标点中图形区域中的圆圈，移动图形，将图形放置在合适的位置。
如图5所示。
然后点击移动和调整大小对话框中的【确定】按钮。
完成图形的导入。
点击【继续当前部分】按钮，退出草绘环境
图4
图5
2.2.7、在【拉伸】操控板上将拉伸方式设置为【从草绘平面以指定的深度值拉伸】，同时设置拉伸深度为“8”，如图所示预览无误后，单击操控板的【确认】按钮，结果如图6所示。
图6
2.2、创建倒圆角特征
2.2.1、按住ctrl键，在模型中选择如图7所示的边线。
单击【基础特征】工具栏中的【倒圆角】工具按钮。
打开如图8所示的倒圆角操控版。
设置倒角半径为0.5，预览无误后确认退出，结果如图9所示。
图7
图8
图9
2.3、创建沉孔特征
2.3.1、选择【基础特征】工具栏中的【拉伸】工具，系统弹出【拉伸】操控板。
2.3.2、在【拉伸】操控板中选择【移除材料】，然后选择【放置】，在弹出的下滑面板中选择【定义】按钮，选择如图10所示的面作为草绘平面，默认草绘方向及参照。
图10
2.3.3、在开始草绘以前，选择如图11所示的两个圆作为草绘参照，具体设置的方法详见前文所述。
图11
2.3.4、在草绘区域中绘制如图12所示的图形。
然后点击确定退出草绘环境。
图12
2.3.5、按照图13所示，设置拉伸的方式及拉伸数值。
预览无误后，点击确定按钮，结果如图14所示。
图13
图14。
proe_nc教程
循序渐进一步一步成为ProE/NC 高手Pro/E NC 的简单特点：一 . 具有智能识别毛坯功能二 . 提供了体贴的层间切削技术三. 自动调整刀间距首先要搞清几个概念：1，坐标系原点。
与其他软件不同的时在Pro/E NC中没有固定的加工原点。
一般情况先在part里建好一个坐标系，记住X,y,Z的方向符合右手法则。
建立坐标系的原则：1，尽量按产品最大轮廓来分中，Z方向对工件顶部为零。
对刀尖，球刀不用减刀半径。
2，因Proe与机床的对应全凭坐标系的方向，所以要特别留意工件在机床上的摆放位置。
尤其是初学者，往往在这一步搞错。
客户化应用环境Proe安装好以后，ProE/Nc 也就成功安装可以使用了。
但是离实际的加工还一段距离，我们必须客户化它，不然使用起来很罗嗦，机床也不能正确识别Proe输出的Nc代码。
客户化应用环境优点：1、建立标准作业环境2、加快作业流程具体而言，建立一些快捷键，在CONFIG.PRO里指定一些路径。
好，让我用一个简单的实例带大家进入Proe/NC建立好坐标系以后，首先建立毛胚 New--assembly--Nc Modelopen 你要加工的图档 create stock--->ok 就能自动产生毛坯。
毛坯的建立很重要，没有毛坯你将无法进行NC CHECk等功能。
当然毛坯也可以手动建立。
而且毛坯还可以是个点。
我们继续吧.选Gen Assemopen 刚才建立的毛坯装配mill.asm留意到多了几个坐标系，可以做层来隐藏它们。
所以在part里建好的坐标系最好起个名字如：mill_center(setup-->name)点击machining菜单，在弹出的窗口里先点击第一个我加亮（红色）的图标。
然后点OK,再点machine Zero图标，点击part里的Mill_center.最后选surface旁带箭头的图标，点击Along Zaxil输入安全高度，如50。
好了，繁琐的前期工作终于完成了，但这些步骤一定要细心完成，proe很少撞刀，过切。
PROE_PDX五金模具设计简易教程
PRO/E_PDX五金模具设计简易教程一.1.点合并图标,两准备工作:将PDX内的.DEMO-MM.PART零件COPY到新目录.文件SAVE ,合并后零件变了颜色,工件参照零件已建好.2.点应用菜单,点SHEETMATEL,选驱动曲面(下平面)输入T=1.3.指定材料和折弯系数4.展开,选驱动曲面(下平面)5.准备文章,选驱动曲面,选CS1坐标系,此时弯曲等特征部位加亮显示.6.填充,自动的.后面的几个按键不管它,二.条带创建点条带按键,打开对话框,1.插入工件.REF参照零件,选工件,OK输入螺距(步距)100,宽度75,7个站排样图二2.插入切口,用作导正销来导向,也可直接插入参照零件,调节大小和位置上述参照参照零件最好一次做完,缩短再生时间3.创冲孔,成形,折弯工作站,孔如果是一次冲出,按SHIFT或CTRL一次选中,弯曲,成形也如此条料创建完成.上述关键点,转为钣金件,驱动曲面,(参照零件若包含孔,请在此处修正,不然在模具设计时修改会浪费时间三,新建模具1.点NEW,弹出对话框2.创建各板,记住各板颜色,也可先点文件,取出一现有模架再编辑大小.3.条料插入,点添加,选中栏中的数字,点指定,点小对话框箭头,选条料名,调节好位置(X方向)4.阵列,按耍选取导柱,螺丝,销等,调节好位置,它们会生成装配这些元件的点的位置.试装一导柱,其余三个选装配现有元件,导套也如此装,装螺钉更简单,注意,装轴肩螺丝钉(卸料螺钉)时,它默认只切两板,若是单工序模,穿过多板时应手动切割. 装配后修改时,最好先拆卸,再另装,否则,有很多情况会退出PROE系统若上述阵列点不出现,请打开层树,在层树中取消遮蔽,前面几项,一试便知.四,创建冲孔1.打开条料,在驱动曲面上绘出各冲孔中心点,此步最好在条料阶段就画出,2.先装一凸模,再装现有元件,按提示选点,面或板,输入各间隙.若装配凸模后,大家发现下面有一块板未能切出孔,肯定是你的圆凸模装配点绘的位置不在条料驱动曲面上装完圆凸模,下面再装仿形切削凸模,1.点击,出现对话框,选凸模类型,建议大家选第一种(因前面仿形切削凸模你如果没有记下数据,或不太懂模具会出问题)2.点STAMP_REF_TOP,在条料中选冲压参照零件上侧面,再选CUT_PLATE凹模板,STAMP_HEAD_PLATE固定板和GUIDE_PLATE导向板(卸料板或者其镶块}3.点STAMP_CUT_WITH_DYAFT开出切割板切口依此装配类似零件.若切口线条显示在下模座下还有很多,工程图上也如此,打开层树,BLANK 它上面装仿形切割凸模,对称复制的不能采用装配现有零件,改坐标也不行,再装其它零件时,不能继承选定的间隙和配合参数,不知是PTC本来做的不完善,还是我没搞懂.五.建成形冲压件1.选凸模类型,选参照点作为放置点,选冲压头板(固定板)的上面作冲压端面,(注意此处应打开此工位的零件,在X平面上绘点,例题为X.Y.Z三平面的交点)2.定义位置X,Y,OFFSET,Z_ROT,凸模在下,若反向装配,凸模会在上面(选项不同),可装凸模也可装凹模.3.若凸模不是你想要的形状,点通过零件修剪,打开凸模,修改完成.六.创建折弯1.选凸模类型,选参照点作为放置点,选冲压头板(固定板)的上面作冲压端面,不选钣金件轮廓和不要通过零件修剪(L1X=0,L2X=10,Y方向全为20,H3=10,H4=15)!问题解答:1. 有人问PDX与EMX怎么才能同时用?我有一个好办法,装好两软件,如将PROE/EMX配置文件放在D盘,则将PROE/PDX配置文件放在E盘,要运行哪一个则只要在PROE启动图标属性下更改盘符即可!!!!!!!图标,菜单均有.我就是这样用的!2.楼主：在做元件引擎》成型冲压块是提示：错误！SEARCH_STAGE_ORIENT_PLANE PLACEMENT_POINT STAGE_ORIENT请问是怎么回事，是那里有错误？如果你在第三工位做,请在条料中打开第三工位的零件,在三个平面的交点处草绘一个点,不用条料上原有的点,你就能做成了.3.只能做级进模么？？？？？？？能做单工序模,卸料板做大些,轴肩螺钉才能自动切割板,否则要手动切割.弹簧按自由长度选,装配时会自动压缩.4.怎么装PDX简单说:1.解压到目录或解压后自接拷到PROE安装目录.2.将I486_NT下PDX20.DLL或全部文件拷贝到BIN中.3.将TEXT下PROTK.DAT媒体文件用记事本打开.修改exec_filetext_dir路径例:将e:\cadsoft\pdx2.1改为你解压后的pdx2.1绝对路径如: d:\program files\proewildfile\pdx2.1且将版本号改为与你的PROE相同4.将TEXT下CONFIG.PRO和CONFIG.WIN拷贝到你的启动目录5.用记事本打开启动目录下刚拷贝的CONFIG.PRO,在最后几行找到相应处并作如下修改:d:\program files\proewildfile\pdx2.1\text\protk.dat,再用记事本打开原PROE的CONFIG.PRO,复制,粘贴到PDX下的 CONFIG.PRO中打开野火,OK.6.坐标系非常重要,有许多东西做不发好,一般是坐标系不对引起的.。

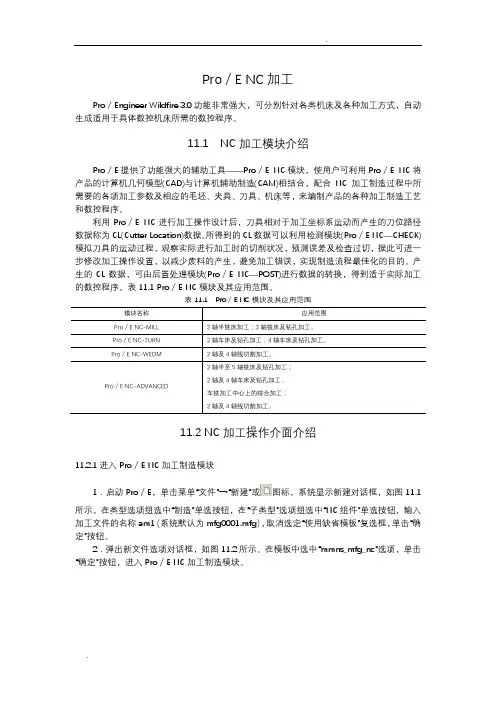

Pro／E_NC加工操作过程
