六角头铰制孔用螺栓
螺栓规格样式标准
5. 螺栓、螺母、垫圈5.1 螺栓一、常用螺栓标准、用途常用螺栓标准、规格、用途见表42。
常用螺栓标准、规格、用途汇总表表42注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小, 不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。
2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。
对T型、活节等螺栓的材料在相应标准中有规定。
二、六角头螺栓（粗制）（GB5-76）六角头螺栓规格见图20、表43。
六角头螺栓（粗制）规格（GB5-76）（毫米）表43①为优选系列。
注：1.L0不包括螺尾,当L≤125时:L0=2d+6；当L>125～200时:L0=2d+12；当L>200时:L0=2d+25。
2.标记示例:螺栓M10×100GB5一76表示为直径10毫米，长度100毫米、粗牙普通螺纹,机械性能按5.9级,不经表面处理的六角头螺栓。
三、六角头螺栓精制（GB29、30-76）六角头螺栓（精制）规格见图21、表44。
六角头螺栓（精制）规格（GB29、30-76）（毫米）表44①为优选系列,其中GB29一76的范围是:d =12以下,L=100以下:GB30一76的范围是d =10以上,L=16以上。
注：1.L0不包括螺尾，当L〈125时：L0=2d+6；当L>125～200时:L0=2d+12，当L>200时:L0=2d+25。
2标记示例:螺栓M10×100GB30一76。
表示为直径10毫米,长100毫米,机械性能按5.9级,不经表面处理的六角头螺栓。
如螺杆上全部制出螺纹时,应加标记Q, 即:螺栓M10×100-Q GB30一76。
四、沉头螺栓沉头螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）见图22～23、表45。
沉头方颈螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）规格（毫米）表45①只有带楔螺栓。
六角头铰制孔用螺栓
六角头铰制孔用螺栓A和B级（GB 27–88摘录） (mm)
标记示例：
螺纹规格d=M12、d s尺寸按表11-10规定，公称长度l=80、力学性能等级为8.8级、表面氧化处理、A级的六角头铰制孔用螺栓的标记为螺栓GB 27–88 M12×80
当d按m6制造时应标记为螺栓GB 27–88 M12×m6×80
注：1．技术条件见表11-9。
2．尽可能不采用括号内的规格。
3．根据使用要求，螺杆上无螺纹部分杆径（d s）允许m6、u8制造。
根据国标GB/T27-1988和GB/T28-1988规定，铰制孔螺栓铰制直径Ds一般按h9公差带来生产，但也可以按m6、u8公差带来生产，只是在按m6和u8公差带生产时产品规格要格外加注m6或u8：如：螺栓GB/T27-88 M16Xm6X60（要加m6字样，h9公差带生产的就是普通标注GB/T27-88 M16X60）。
六角头铰制孔用螺栓标准
六角头铰制孔用螺栓是一种重要的机械零件，其标准对于保证其性能和可靠性具有重要意义。
下面将介绍六角头铰制孔用螺栓的标准，包括其尺寸、性能要求、表面处理等方面的内容。
一、尺寸标准六角头铰制孔用螺栓的尺寸包括螺栓全长、六角头直径、沉孔直径、螺母外径等。
这些尺寸需要按照相关标准进行确定，以确保螺栓能够正确地安装在孔中，并且能够满足强度和刚度要求。
具体来说，六角头铰制孔用螺栓的标准尺寸应该符合国家标准《GB/T 196-2003 普通螺纹基本尺寸》的规定。
二、性能要求六角头铰制孔用螺栓在机械中应用广泛，因此对其性能要求较高。
具体来说，螺栓需要具有较高的强度、刚度和耐久性，能够承受各种载荷和应力。
此外，螺栓的表面处理也需要符合相关标准，以确保其防腐性能和耐磨性能。
为了保证螺栓的性能，需要对其进行正确的热处理和表面处理工艺。
三、表面处理表面处理是六角头铰制孔用螺栓的重要工艺之一，它能够提高螺栓的防腐性能和耐磨性能，延长其使用寿命。
常见的表面处理方法包括电镀、喷涂、发黑、烤漆等。
在选择表面处理方法时，需要考虑到螺栓的使用环境和要求，以确保其防腐性能和耐磨性能能够满足要求。
此外，还需要对表面处理工艺进行严格的质量控制，以确保其质量符合相关标准。
四、应用领域六角头铰制孔用螺栓在多个领域中都有应用，例如机械制造、建筑、汽车等。
在这些领域中，螺栓是必不可少的连接件之一，能够实现不同部件之间的连接和固定。
具体来说，六角头铰制孔用螺栓在机械制造中的应用最为广泛，它能够用于连接各种机械设备中的零部件，保证其稳定性和可靠性。
总之，六角头铰制孔用螺栓的标准对于保证其性能和可靠性具有重要意义。
在实际应用中，我们需要按照相关标准进行选择和安装，并确保其性能符合要求。
同时，还需要对表面处理工艺进行严格的质量控制，以确保其质量符合相关标准，延长其使用寿命。

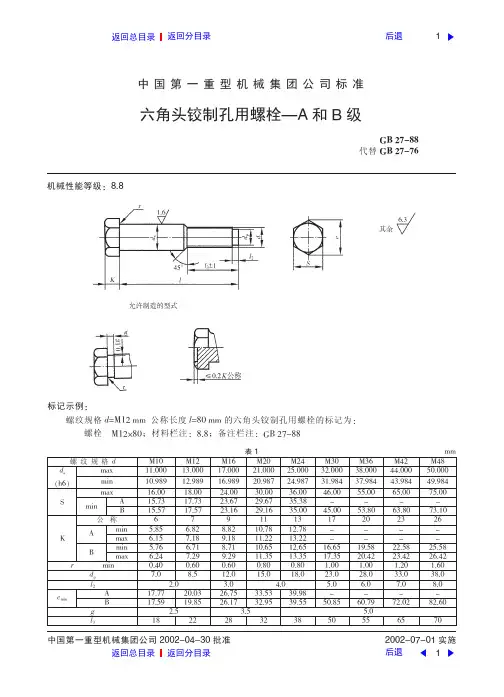

(新)六角头铰制孔用螺栓
$$.0( $’.&$ ".$# ’’.# /.#
6 /$.#$
%0
++ !&( 0#.###
&3.3(&
/0.## 6
/’."# $% 6 6
$0.0( $%.&$ ".%# ’(.# (.#
6 ($.%#
/#
中国第一重型机械集团公司 #$$#%$&%’$ 批准 返回总目录 返回分目录
#4& %&( ’$) 4)%
#6) %22 ’&% &42
%$$ ((’ 4#6 6(&
(6$ 46# )#(
产品等级 + 级范围
产品等级 5 级范围
&(& 6$$ 22) 6&( #$2$ )%& ##)$ #4)$ ))2 #%&$ #6$$ %(#$ #$%$ #’4$ #2’$ %&#$ ##’$ #&($ %#6$ %2%$ #%6$ #)#$ %’#$ (%($ #(2$ !22$ %&4$ (4’$ #4%$ %#&$ %)2$ ()4$
每 #$$$ 个钢螺栓的重量 01"
()32
产品等级 * 级范围
’’3’
4#3# 2’
4&3& #$(
&63& #%# #2$
6)36 #() %#) (#(
)236 #4& %’4 (4#
#$# #6’ %6% (2$
##% #2% %22 ’%)
#%( %#$ (%& ’&6
GB常用标准
B中常用标准GB中常用标准螺栓和螺柱六角头螺栓GB/T27-1988六角头铰制孔用螺栓A级GB/T27-1988六角头铰制孔用螺栓B级GB/T31.1-1988六角头螺杆带孔螺栓-A级和B级GB/T31.2-1988A型六角头螺杆带孔螺栓-细杆-B级GB/T31.2-1988B型六角头螺杆带孔螺栓-细杆-B级GB/T5780-2000六角头螺栓C级GB/T5781-2000六角头螺栓-全螺纹-C级GB/T5782-2000六角头螺栓GB/T5783-2000六角头螺栓-全螺纹GB/T5784-1986六角头螺栓-细杆-B级GB/T5785-2000六角头螺栓-细牙GB/T5786-2000型六角头螺栓-细牙-全螺纹其它螺栓GB/T8-1988方头螺栓C级GB/T 10-1988沉头方颈螺栓GB/T 11-1988沉头带榫螺栓GB/T 37-1988T形槽用螺栓GB/T 798-1988活节螺栓GB/T 799-1988地脚螺栓GB/T 800-1988沉头双榫螺栓GB/T 794-1993加强半圆头方颈螺栓A型GB/T 794-1993加强半圆头方颈螺栓B型双头螺柱GB/T897-1988双头螺柱B型GB/T 898-1988双头螺柱B型GB/T 899-1988双头螺柱B型GB/T 900-1988双头螺柱B型GB/T 901-1988等长双头螺柱-B级GB/T 953-1988等长双头螺柱-C级螺母六角螺母1型六角螺母C级(GB41-86)GB56-1988六角厚螺母GB808-1988小六角特扁细牙螺母GB/T6170-2000（1型六角螺母）GB/T6171-2000（1型六角螺母-细牙）GB/T6172.1-2000六角薄螺母GB/T6173-2000六角薄螺母-细牙GB/T6174-2000六角薄螺母-无倒角GB/T6175-2000(2型六角螺母)GB/T6176-2000(2型六角螺母-细牙)六角锁紧螺母GB/T6184-2000(1型全金属六角锁紧螺母)GB/T6185.1-2000(2型全金属六角锁紧螺母)GB/T6185.2-2000(2型全金属六角锁紧螺母-细牙) GB/T6186-2000(2型全金属六角锁紧螺母-9级)六角开槽螺母GB6179-1986(1型六角开槽螺母-C级)GB6180-1986(2型六角开槽螺母-A级和B级)GB6181-1986六角开槽薄螺母-A和B级GB9457-1988(1型六角开槽螺母)GB9458-1988(2型六角开槽螺母-细牙-A级和B级) GB9459-1988六角开槽薄螺母GB6178-1986(1型六角开槽螺母-A和B级)圆螺母GB810-1988小圆螺母GB817-1988带槽圆螺母GB812-1988圆螺母滚花高螺母GB806-1988滚花高螺母GB807-1988滚花薄螺母其它螺母GB923-1988盖形螺母GB39-1988方螺母-C级螺钉十字槽螺钉GB/T818-2000十字槽盘头螺钉H型GB/T818-2000十字槽盘头螺钉Z型GB/T819.1-2000十字槽沉头螺钉第一部分H型GB/T819.1-2000十字槽沉头螺钉第一部分Z型GB/T820-2000十字槽半沉头螺钉H型GB/T820-2000十字槽半沉头螺钉Z型GB/T822-2000十字槽圆柱头螺钉H型GB/T823-1988十字槽小盘头螺钉紧定螺钉GB71-1985开槽锥端紧定螺钉GB/T73-1985开槽平端紧定螺钉GB/T74-1985开槽凹端紧定螺钉GB/T75-1985开槽长圆柱端紧定螺钉GB/T77-2000内六角平端紧定螺钉GB/T78-2000内六角锥端紧定螺钉GB/T79-2000内六角圆柱端紧定螺钉GB/T80-2000内六角凹端紧定螺钉GB83-1988方头长圆柱球面端紧定螺钉GB84-1988方头凹端紧定螺钉GB85-1988方头长圆柱端紧定螺钉GB86-1988方头短圆柱锥端紧定螺钉GB821-1988方头平端紧定螺钉紧定螺钉GB71-1985开槽锥端紧定螺钉GB/T73-1985开槽平端紧定螺钉GB/T74-1985开槽凹端紧定螺钉GB/T75-1985开槽长圆柱端紧定螺钉GB/T77-2000内六角平端紧定螺钉GB/T78-2000内六角锥端紧定螺钉GB/T79-2000内六角圆柱端紧定螺钉GB/T80-2000内六角凹端紧定螺钉GB83-1988方头长圆柱球面端紧定螺钉GB84-1988方头凹端紧定螺钉GB85-1988方头长圆柱端紧定螺钉GB86-1988方头短圆柱锥端紧定螺钉GB821-1988方头平端紧定螺钉圆柱头螺钉GB833-1988开槽大圆柱头螺钉GB/T70.1-2000内六角圆柱头螺钉GB/T65-2000开槽圆柱头螺钉定位螺钉GB72-1988开槽锥端定位螺钉GB828-1988开槽盘头定位螺钉GB829-1988开槽圆柱端定位螺钉GB830-1988开槽圆柱头轴位螺钉其它螺钉GB835-1988滚花平头螺钉GB834-1988滚花高头螺钉GB/T67-2000开槽盘头螺钉GB/T68-2000开槽沉头螺钉GB/T69-2000开槽半沉头螺钉GB825-1988吊环螺钉A型销圆柱销GB/T878-1986螺纹圆柱销GB/T119.1-2000圆柱销-不淬硬钢和奥氏体不锈钢GB/T119.2-2000圆柱销-淬硬钢和马氏体不锈钢GB/T120.2-2000内螺纹圆柱销B型-淬硬钢和马氏体不锈钢GB/T120.1-2000内螺纹圆柱销-不淬硬钢和奥氏体不锈钢GB/T120.2-2000内螺纹圆柱销A型-淬硬钢和马氏体不锈钢GB/T879.1-2000弹性圆柱销-直槽-重型GB/T879.2-2000弹性圆柱销-直槽-轻型GB/T879.3-2000弹性圆柱销-卷制-重型GB/T879.4-2000弹性圆柱销-卷制-标准型GB/T879.5-2000弹性圆柱销-卷制-轻型圆锥销GB/T117-2000圆锥销A型GB/T117-2000圆锥销B型GB/T118-2000内螺纹圆锥销A型GB/T118-2000内螺纹圆锥销B型GB/T877-1986开尾圆锥销GB/T881-2000螺尾锥销GB/T118-2000内螺纹圆锥销A型和B型其它销B/T880-1986带孔销GB/T882-1986销轴A型GB/T882-1986销轴B型GB/T91-2000开口销键平键GB/T1096-1979普通平键A型GB/T1096-1979普通平键B型GB/T1096-1979普通平键C型GB/T1567-1979薄型平键A型GB/T1567-1979薄型平键B型GB/T1567-1979薄型平键C楔键GB/T1564-1979普通楔键A型GB/T1564-1979普通楔键B型GB/T1564-1979普通楔键C型GB/T1565-1979钩头楔键半圆键GB/T1099-1979半圆键垫圈圆形垫圈GB/T9074.24-1988组合件用平垫圈GB/T9074.25-1988组合件用大垫圈GB95-2002平垫圈-C级GB/T96.1-2002大垫圈-A级GB/T96.2-2002大垫圈-C级GB/T97.1-2002平垫圈-A级GB/T97.2-2002平垫圈-倒角型-A级GB/T848-2002小垫圈-A级GB5287-2002特大垫圈-C级弹簧垫圈GB859-1987轻型弹簧垫圈GB/T9074.26-1988组合件用弹簧垫圈GB93-1987标准型弹簧垫圈异形垫圈GB/T849-1988球面垫圈GB850-1988锥面垫圈GB851-1988开口垫圈止动垫圈GB854-1988单耳止动垫圈GB856-1988外舌止动垫圈B858-1988圆螺母用止动垫圈(d<=100) GB858-1988圆螺母用止动垫圈(d>100) GB/T855-1988双耳止动垫圈轴端挡圈GB/T891-1986A型螺钉紧固轴端挡圈GB/T891-1986B型螺钉紧固轴端挡圈GB/T892-1986A型螺栓紧固轴端挡圈GB/T892-1986B型螺栓紧固轴端挡圈锁紧挡圈GB/T883-1986锥销锁紧挡圈GB/T884-1986螺钉锁紧挡圈GB/T885-1986带锁圈的螺钉锁紧挡圈弹性挡圈GB/T893.1-1986孔用弹性挡圈A型GB/T893.2-1986孔用弹性挡圈B型GB/T894.1-1986轴用弹性挡圈A型GB/T894.2-1986轴用弹性挡圈B型其它挡圈GB/T886-1986轴肩挡圈(轻系列径向轴承用)GB/T886-1986轴肩挡圈(中系列径向轴承和轻系列径向推力轴承用) GB/T886-1986轴肩挡圈(重系列径向轴承和中系列径向推力轴承用) GB/T895.1-1986孔用钢丝挡圈GB/T895.2-1986轴用钢丝挡圈GB/T896-1986开口挡圈GB/T960-1986夹紧挡圈。

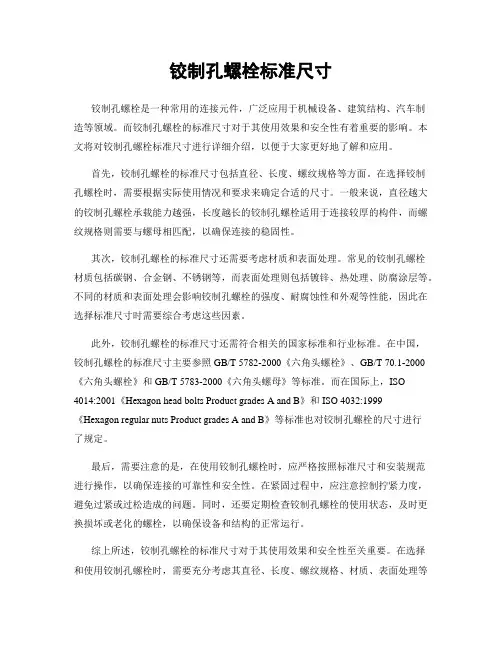

铰制孔螺栓标准尺寸
铰制孔螺栓标准尺寸铰制孔螺栓是一种常用的连接元件，广泛应用于机械设备、建筑结构、汽车制造等领域。
而铰制孔螺栓的标准尺寸对于其使用效果和安全性有着重要的影响。
本文将对铰制孔螺栓标准尺寸进行详细介绍，以便于大家更好地了解和应用。
首先，铰制孔螺栓的标准尺寸包括直径、长度、螺纹规格等方面。
在选择铰制孔螺栓时，需要根据实际使用情况和要求来确定合适的尺寸。
一般来说，直径越大的铰制孔螺栓承载能力越强，长度越长的铰制孔螺栓适用于连接较厚的构件，而螺纹规格则需要与螺母相匹配，以确保连接的稳固性。
其次，铰制孔螺栓的标准尺寸还需要考虑材质和表面处理。
常见的铰制孔螺栓材质包括碳钢、合金钢、不锈钢等，而表面处理则包括镀锌、热处理、防腐涂层等。
不同的材质和表面处理会影响铰制孔螺栓的强度、耐腐蚀性和外观等性能，因此在选择标准尺寸时需要综合考虑这些因素。
此外，铰制孔螺栓的标准尺寸还需符合相关的国家标准和行业标准。
在中国，铰制孔螺栓的标准尺寸主要参照GB/T 5782-2000《六角头螺栓》、GB/T 70.1-2000《六角头螺栓》和GB/T 5783-2000《六角头螺母》等标准。
而在国际上，ISO 4014:2001《Hexagon head bolts Product grades A and B》和ISO 4032:1999《Hexagon regular nuts Product grades A and B》等标准也对铰制孔螺栓的尺寸进行了规定。
最后，需要注意的是，在使用铰制孔螺栓时，应严格按照标准尺寸和安装规范进行操作，以确保连接的可靠性和安全性。
在紧固过程中，应注意控制拧紧力度，避免过紧或过松造成的问题。
同时，还要定期检查铰制孔螺栓的使用状态，及时更换损坏或老化的螺栓，以确保设备和结构的正常运行。
综上所述，铰制孔螺栓的标准尺寸对于其使用效果和安全性至关重要。
在选择和使用铰制孔螺栓时，需要充分考虑其直径、长度、螺纹规格、材质、表面处理等因素，并严格按照相关标准和规范进行操作，以确保连接的可靠性和安全性。
各种螺栓标准参考
标准螺柱常用国家标准GB27六角头铰制孔用螺栓GB70内六角园柱头螺钉GB798活节螺栓（粗制）GB799地脚螺栓（粗制）GB897、GB898、GB899、GB900双头螺柱GB901等长双头螺柱GB953等长双头螺柱（粗制）GB5780六角头螺栓——C级GB5781六角头螺栓——全螺纹—C级GB5782六角头螺栓——A、B级GB5783六角头螺栓——全螺纹—A、B级GB5784六角头螺栓——细杆—B级GB5785六角头螺栓——A、B级GB5786六角头螺栓——细牙—全螺纹—A、B级GB5787六角法兰面螺栓——B级GB5788六角法兰面螺栓——细杆—B级GB5789六角法兰面螺栓——加大系列—B级GB5790六角法兰面螺栓—加大系列—细杆—B级GB1228大六角头螺栓（钢结构用高强度）螺栓螺柱企标、部标外标HG20613钢制管法兰用紧固件标准（美洲体系）HG20634钢制管法兰用紧固件标准（欧洲体系）SHJ404-88管法兰用紧固件（中石化公司）HGJ75-91化工机械部标准（螺栓、螺柱、螺母）HGJ524-91/A1-1化学工业部标准（公制管用，U型螺栓）HGJ524-91/A1-2化学工业部标准（英制管用，U型螺栓）HGJ524-91/A2-1化学工业部标准（公制管用，带角钢U型螺栓）HGJ524-91/A5-1化学工业部标准（公制管用、基准型双头螺栓管夹）HGJ524-91/A7-1化学工业部标准（保温管用、三螺栓管夹）HGJ524-91/A8-1化学工业部标准（支杆用、三螺栓管夹）HGJ524-91/A9-1化学工业部标准（公制管用、双排螺栓管夹）HGJ524-91/A10-1化学工业部标准（公制管用、四螺栓管夹）HGJ524-91/A12-1化学工业部标准（保冷管用、管卡）HGJ524-91/A13-1化学工业部标准（保冷管用、双螺栓管夹）HGJ524-91/A14-1化学工业部标准（保冷管用、四螺栓管夹）HGJ524-91/A16-1化学工业部标准（吊环型吊杆）HGJ524-91/A19化学工业部标准（U型吊耳）GD0531水利电力部标准（双头螺柱）GD0532水利电力部标准（六角螺栓）H15化工机械部标准（拧入式用双头螺栓）H16化工机械部标准（等长双头螺柱）JB1164-73机械部标准（压力容器用等长双头螺柱）JB9-59机械部标准（光双头螺柱）JB2773机械部标准（Pg160-320kg/cm2双头螺柱）JB2774机械部标准（Pg160-320kg/cm2阶端双头螺柱）JB4707机械部标准（等长双头螺柱）SY10-76上海压力容器厂标准（阶端双头螺柱）SY11-76上海压力容器厂标准（双头螺柱）871G1-4南化集团设计院标准（锚固螺栓尺寸表M16-M36）871G1-5南化集团设计院标准（锚固螺栓尺寸表M39-M100）DIN931-70德国标准（六角头螺栓）DIN2510/3-74德国标准（拧入式—L、K、KU、Z双头螺柱）DIN2510/4-74德国标准（拧入式—GH、P、Q、RS双头螺柱）ASNI/ASMEB18.2.1美国标准（六角头螺栓、螺柱）螺母国家标准GB41Ⅰ型六角螺母——C级GB6170Ⅰ型六角螺母——A、B级GB6171Ⅰ型六角螺母—细牙—A、B级GB6172六角薄螺母——A、B级—倒角GB6173六角薄螺母——细牙—A、B级GB6174六角薄螺母——B级—无倒角GB6175Ⅱ型六角螺母——A、B级GB6176Ⅱ型六角螺母——细牙—A、B级GB6177六角法兰面螺母—A级GB56六角厚螺母GB1229大六角螺母（钢结构用高强度）螺母部标企标外国标准HG20613-97钢制管法兰用紧固件（美洲体系）HG20634-97钢制管法兰用紧固件（欧洲体系）SHJ404-88中石化公司标准（管法兰用紧固件）HGJ75-91化工机械部标准（螺母）GD0534水利电力部标准（厚六角螺母）GD0535水利电力部标准（六角螺母）H17-67化工机械部标准（螺母）JB2770-79机械部标准（Pg160-320kg/cm2接头螺母）JB2775-79机械部标准（Pg160-320kg/cm2螺母）JB2954-81机械部标准（汽轮机罩螺母技术条件）SY15-76上海压力容器厂标准（高压六角螺母）DIN2510/5-74德国标准（螺母）DIN2510/6-74德国标准（长螺母）ASME/ASNIB18.2.2美国标准（螺母）常用紧固件材料规范GB699碳素结构钢材料技术条件GB700优质碳素结构钢材料技术条件GB1220不锈钢材料技术条件GB1221不锈钢材料技术条件GB3077合金结构钢材料技术条件ASTM.A193/A194M-96a美国试验与材料学会标准（高温用合金钢和不锈钢螺栓材料的标准规范）ASTM.A194-96A美国试验与材料学会标准（与高温、高压用螺栓相配的碳钢和合金钢螺母标准规范）ASTM.A320/A320M-92美国试验与材料学会标准（低温用合金钢螺栓材料技术条件）ASTM.A307-93a美国试验与材料学会标准（σb为414Mpa碳钢螺栓与双头螺柱技术条件）ASTM A325-93a美国试验与材料学会标准（σb≥827Mpa/724Mpa热处理结构钢螺栓技术条件）ASTM A354-93美国试验与材料学会标准（淬火并回火的合金钢螺栓、双头螺栓和其他螺纹紧固件技术条件）ASTM A563/A563M-84美国试验与材料学会标准（碳钢和合金钢螺母技术条件）Q/BU.J.1517-95(核工业第二研究设计院标准)压水堆核电厂2.3级设备中螺钉类紧固件和阀杆用锻轧棒技术条件Q/BU.J.1518-95（核工业第二研究设计院标准）压水堆核电厂2.3级设备中螺母用锻轧棒技术条件MSH3-92（上海核工程研究设计院标准）核安全2.3级设备螺栓紧固件用42CrMo\40CrMoV锻轧棒技术条件本文由上海徐浦标准件有限公司改编咨询诸小姐QQ：八七五四零一二五九。
螺栓标准件国标及附图
标准件国标及附图螺栓六角头铰制孔用螺栓：GB27-88六角头螺杆带孔铰制孔用螺栓：GB28-88六角头头部带槽螺栓A 和B 级：GB29.1-88十字槽凹穴六角头螺栓：GB29.2-88六角头螺杆带孔螺栓：GB31.1-88六角头螺杆带孔螺栓(细杆B级)：GB31.2-88六角头螺杆带孔螺栓〔细牙 A B 级〕：GB31.3-88六角头头部带孔螺栓：GB32.1-88六角头头部带孔螺栓〔细杆 B 级〕：GB32.2-88六角头头部带孔螺栓〔细牙 A B 级〕：GB32.3-88地脚螺栓：GB799-88六角头螺栓C级：GB/T5780-2000六角头螺栓全螺纹C级：GB/T5781-2000六角头螺栓：GB/T5782-2000六角头螺栓全螺纹：GB/T5783-2000六角头螺栓细杆B级：GB/T5784-86六角头螺栓细牙：GB/T5785-2000六角头螺栓细牙全螺纹：GB/T5786-2000螺柱双头螺柱bm=1d ：GB897-88双头螺柱bm=1.25d：GB898-88 〔图如上〕双头螺柱bm=1.5d：GB899-88 〔图如上〕双头螺柱bm=2d：GB900-88 〔图如上〕等长双头螺柱B级：GB901-88等长双头螺柱C级：GB953-88螺杆：GB/T15389-94螺母六角螺母C级：GB/T41-2000六角厚螺母：GB56-88盖形螺母：GB 923-881型六角螺母：GB/T6170-20001型六角螺母细牙：GB/T6171-2000六角薄螺母：GB/T6171.1-2000六角薄螺母细牙：GB/T6173-2000六角薄螺母无倒角：GB/T6174-20002型六角螺母：GB/T6175-20002型六角螺母细牙：GB/T6176-20001型六角开槽螺母 A 和B 级：GB6178-861型六角开槽螺母C 级：GB6179-862型六角开槽螺母A 和B 级：GB6180-86六角开槽薄螺母A和B 级：GB6181-861型六角开槽螺母细牙A和B级：GB9457-882型六角开槽螺母细牙A和B级：GB9458-88六角开槽薄螺母细牙A和B级：GB9459-88螺钉开槽圆柱头螺钉：GB/T65-2000开槽盘头螺钉：GB/T67-2000开槽沉头螺钉：GB/T68-2000六角圆柱头螺钉：GB/T70.1-2000六角平圆头螺钉：GB/T70.2-2000六角沉头螺钉：GB/T70.3-2000开槽锥端紧定螺钉：GB71-85开槽锥端定位螺钉：GB72-88开槽平端紧定螺钉：GB73-85开槽凹端紧定螺钉：GB74-85开槽长圆柱端紧定螺钉：GB75-85六角平端紧定螺钉：GB/T77-2000六角锥端紧定螺钉：GB/T78-2000六角圆柱端紧定螺钉：GB/T79-2000六角凹端紧定螺钉：GB/T80-2000十字槽盘头螺钉：GB/T818-2000十字槽沉头螺钉第1局部：钢4.8级：GB/T819.1-2000十字槽沉头螺钉第2局部：钢8.8、不锈钢A2-70和有色金属CU2或CU3：GB/T819.2-1997十字槽半沉头螺钉:GB/T820-2000十字槽圆柱头螺钉:GB/T822-2000十字槽小盘头螺钉:GB823-88开槽盘头定位螺钉:GB828-88开槽圆柱端定位螺钉:GB829-88开槽圆柱头轴位螺钉:GB830-88开槽无头轴位螺钉:GB831-88垫圈标准型弹簧垫圈：GB93-87平垫圈C级：GB/T95-2002大垫圈A级：GB/T96.1-2002大垫圈C级：GB/T96.2-2002平垫圈A级：GB/T97.1-2002平垫圈倒角型A级GB/T97.2-2002销轴用平垫圈：GB/T97.3-2002平垫圈用于螺钉和垫圈组合件：GB/T97.4-2002小垫圈A级：GB/T848-2003球面垫圈：GB849-88锥面垫圈：GB850-88开口垫圈：GB850-88单耳止动垫圈：GB854-88双耳止动垫圈：GB855-88外舌止动垫圈：GB856-88圆螺母用止动垫圈：GB858-88轻型弹簧垫圈：GB859-87锥形锁紧垫圈：GB956.1-87重型弹簧垫圈：GB7244-87自攻螺钉十字槽盘头自攻螺钉：GB845-85十字槽沉头自攻螺钉：GB846-85十字槽半沉头自攻螺钉：GB847-85销开口销GB/T91-2000圆锥销：GB/T117-2000螺纹圆锥销：GB/T118-2000圆柱销不淬硬钢和奥氏体不锈钢：GB/T119.1-2000圆柱销淬硬钢和马氏体不锈钢：GB/T119.2-2000开尾圆锥销：GB877-76螺纹圆柱销：GB878-86弹性圆柱销直槽重型：GB/T879.1-2000弹性圆柱销直槽轻型：GB/T879.2-2000弹性圆柱销卷制重型：GB/T879.3-2000弹性圆柱销卷制标准型：GB/T879.4-2000弹性圆柱销卷制轻型;GB/T879.5-2000带孔销:GB880-86螺尾锥销:GB/T881-2000销轴:GB882-86槽销平行沟槽GB/T13829.1-92槽销锥销:GB/T13829.2-92槽销圆头沉头:GB/T13829.3-92。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六角头铰制孔用螺栓A和B级（GB 27–88摘录） (mm)
标记示例：
螺纹规格d=M12、d s尺寸按表11-10规定，公称长度l=80、力学性能等级为8.8级、表面氧化处理、A级的六角头铰制孔用螺栓的标记为螺栓GB 27–88 M12×80
当d按m6制造时应标记为螺栓GB 27–88 M12×m6×80
注：1．技术条件见表11-9。
2．尽可能不采用括号内的规格。
3．根据使用要求，螺杆上无螺纹部分杆径（d s）允许m6、u8制造。
根据国标GB/T27-1988和GB/T28-1988规定，铰制孔螺栓铰制直径Ds一般按h9公差带来生产，但也可以按m6、u8公差带来生产，只是在按m6和u8公差带生产时产品规格要格外加注m6或u8：如：螺栓GB/T27-88 M16Xm6X60（要加m6字样，h9公差带生产的就是普通标注GB/T27-88 M16X60）。
