第六 雷电过电压防护
三、变电站避雷器保护配置
（1）配电装置每组母线上应装设避雷器，但是进出 线都装有避雷器的除外。 （2）旁路母线是否装设避雷器视其运行时避雷器到 被保护设备的电气距离是否满足要求而定。 （3）330KV及以上变压器和并联电抗器处必须装设 避雷器，避雷器应尽可能靠近设备本体。 （4）220KV及以下变压器到避雷器之间的电气距离 超过允许值时，应在变压器附近增设一组避雷器。 （5）三绕组变压器低压侧的一相上宜装设一台避雷 器。
土壤电阻 ≤10 100~5 率 0 00 Ω.m 接地电阻 ≤10 ≤15 Ω 500~10 00 ≤20 1000~20 >200 00 0 ≤25 ≤30
三、架设耦合地线
降低接地电阻困难时采用 在导线下方架设 作用 增加避雷线与导线间的耦合作用以降低绝缘子串上的电 压 增加对雷电流的分流作用。
六、装设自动重合闸
由于雷击造成的闪络大多能在跳闸后自行恢复绝缘性能， 所以重合闸成功率较高。 据统计，我国110KV及以上高压线路重合闸成功率为 75%—90%；35KV及以下线路约为50%—80%。
七、加强绝缘
对于输电线路的个别大跨越高杆塔地段，络雷 机会增多，塔高等值电感大，塔顶电位高，感 应过电压也高；绕击时最大雷电流幅值大，绕 击率高。使得线路的雷击跳闸率增加 为降低跳闸率，可在高杆塔上增加绝缘子串的 片数。 标准规定，全高超过40m有避雷线的杆塔，每 增高10m，应增加一片绝缘子。
（1）配电构架辅助接地装置与地网连接点 （2）变压器接地与地网的连接点
二、对避雷线安装位置的要求
1.为防止反击，避雷线与配电装置带点部分、发电厂和 变电站电气设备接地部分以及构架接地部分间的空气 中距离，应符合下列要求 对一端绝缘另一端接地的避雷线
s a 0.2 Ri 0.1( h l ) 对两端接地的避雷线 通常不小于5m
220Kv：宜全线架设双避雷线α 在20度左右 110Kv：一般全线架设避雷线α 在20度左右 ≤35Kv：一般不沿全线架设避雷线，α 取20到30度之间
二、降低杆塔接地电阻
在土壤电阻率低的地区，应充分利用铁塔、钢筋 混凝土杆的自然接地电阻 在高土壤电阻率的地区，用一般方法很难降低接 地电阻时，可采用多根放射形接地体，或连续伸 长接地体，或采用某种有效的降阻剂降低接地电 阻值
6.5 变电站的进线段保护
进线段：输电线靠近变电站1—2Km的线段 统计表明：变电站侵入波事故50%是1Km线路落雷造 成的，71%是3Km线路落雷造成的。
进线段保护：加强进线段防雷保护措施（无避雷线 的架设避雷线，有避雷线减小保护角，增加绝缘子 片数，加强检查巡视）使进线段耐雷水平高于线路 其他部分，减小进线段发生绕击和反击形成侵入波 的概率，这样侵入变电站的雷电波主要来自进线段 之外。
避雷器直接并在设备旁
避雷器动作前：
动作后
Z1 Ub ib U (t ) 2
Ub U (t )
Ub f (ib)
二、避雷器与设备的距离对过电压的影响
不可能在每台被保护设备上并一台避雷器，也就是说避雷 器与被保护设备存在一定距离。
可见为了保证设备的安全，需采用如下措施：
1）限制通过避雷器的雷电流，≥5KA或10KA， 降低残压； 2）限制雷电流陡度a；
说明： 本站设置2根构架避雷针、2根独立避雷针作为全站的直 击雷保护。 避雷针的高度均为25m。 本站110KV构架高度11m，综合楼高度10.8m，35kv构架 高度7.3m，其他设施高度较低，保护校验高度分别选择为 12m和8m。 计算结果表明，全站处于所设置避雷针的保护范围内。 独立避雷针与带电部分在空气中的距离不应小于5m，其 集中接地装置与主地网的地户距离不应小于3m。 构架避雷针与带电部分在空气中的距离不得小于绝缘子 串的长度，装设在构架上的避雷针与主地网地下连接点至变 压器接地线与主地网的地下连接点之间，沿接地体的长度不 得小于15m。
在雷电活动特别频繁和土壤电阻率较大的地区， 可采用线路型金属氧化物避雷器进行防雷。 这种避雷器采用复合绝缘外套，重量轻，便于安 装。它并接于线路绝缘子串两端，当绝缘子串上 的电压达到一定值时动作，从而避免了绝缘子串 发生闪络，降低了线路的雷击跳闸率。 这种方法的缺点是，避雷器的试验和维护较困难， 成本高。
案例二：规划某 新建35kv变电站 的防雷配置。
Autocad图（加 连接)
6.2 输电线路的防雷措施
1.架设避雷线
防止雷直击于导线 对雷电流有分流作用，使塔顶电位下降 对导线有耦合作用，降低雷击杆塔时绝缘子串上电压 对导线有屏蔽作用，可降低导线上感应电压。
500Kv：全线架设双避雷线α 不大于15度
300Kv：全线架设双避雷线α 在20度左右
（6）自耦变压器必须在两个自耦合的绕组出线上装设避雷 器，避雷器装设于变压器与断路器之间。 （7）下了情况变压器中性点应装设避雷器： 中性点直接接地系统，变压器中性点为分级绝缘且装有隔 离开关时； 中性点直接接地系统，变压器中性点为全绝缘，但是变电 站为单进线且为单台变压器运行时； 中性点不接地或经消弧线圈接地系统，多雷区单进线变压 器中性点。
侵入波经过在进线段上传播时，由于冲击电晕陡度会降低， 进线段的波阻抗也起着限制流过避雷器的雷电流作用 进线段作用： （1）限制雷电流 （2）降低侵入波陡度
案例分析：典型接线
1、35KV及以上变电站
F3装设原则：冲击绝缘水平特别高的线路， （如瓷木）横担或降压运行的线路，限制侵 入波幅值用 F2装设原则：雷雨季节常有断路器断开、而 线路带电运行方式，防止来波在开路的线路 末端全反射造成闪络，工频短路电流烧坏断 路器或隔离开关，但正常运行时，F2应在F1 的保护范围内
五、采用消弧线圈接地方式
适用条件： 雷电活动强烈、接地电阻又难以降低的地区 作用原理： 单相对地闪络时，消弧线圈使其不至于发展成持 续工频电弧 两相或三相对地闪络时，第一相闪络并不会造成 跳闸，先闪络的导线相当于一根避雷线，增加了分流和对 未闪络相的耦合作用，使未闪络相绝缘上的电压下降，从 而提高了线路的耐雷水平。
接地装置上的电位
ue iRi
为防止避雷针对构架发生反击，避雷针与构架间的空气间隙距 离
通常不宜小于 a 5m
通常不宜小于
s
为了防止避雷针接地装置与被保护设备接地装置之间因土壤击
穿造成反击，两者之间地中距离
3m
se
2、构成避雷针
对于110kv及以上的配电装置，因为绝缘水平较高，可 以将避雷针架设在配电装置的构架上，以可以节约投资、 便于布置。 在装设避雷针的构架附近埋设辅助集中接地装置，且避 雷针与主接地网的地下连接点至变压器接地线与主接地 网的地下连接点之间，沿接地体的长度不得小于15m。 土壤电阻率＞500Ω m时，需独立架设避雷针。 在变压器的门型构架上，一般也不允许装设避雷针（线）
2、35KV小容量变电站简化接线
变电站面积小，避雷器与变压器距离在10m以内
6-6 过电压综合防护 案例分析
《高电压技术》课题组
案例一：规划某新建110KV变电站的防雷配置。 已知：地形图如下，110KV构架高11米，综合 楼高10.8米，35KV构架高7.8米，其他设备高 度较低。 Autocad图纸（加链接）
6.3 发电厂和变电站的直击雷保护
发电厂、变电站雷害来源： （1）雷直击发电厂和变电站的避雷针后，强大的雷电流 a.在设备上产生感应过电压 b.避雷针电位升高对设备反击 c.产生跨步电压和接触电压 （2）雷击线路后导线上形成雷电波侵入发电厂和变电站
厂、站过电压防护的主要措施
针，线，保护范围 直接雷 防止反击 避雷器的保护作用与范围 降低来波陡度 进线保护段 减小通过避雷器的电流的复制
四、采用不平衡绝缘方式
同杆双回线路采用 作用原理： 二回路的绝缘子串片数有差异，这样雷击时 绝缘子串片数少的回路先闪络，闪络后的导线相当 于地线，增加了与另一回路导线的耦合作用，提高 了另一回路的耐雷水平，使之不发生闪络，以保证 另一回路连续供电。
一般认为，二回路绝缘水平的差异宜为 压
倍的相电
3
侵入波
一、对避雷针安装位置的要求
独立避雷针具有独立于变电站地网的接地装置 构成避雷针安装于配电构架上，并于变电站的地网相连
1.独立避雷针
对于35kv及以下的配电装置，由于绝缘水平较 低，为了避免反击的危险，应架设独立避雷针，其 接地装置与主接地网分开埋设。 避雷针在高度h处的电位
di ua iRi L0h dt
sa
Sa 0.2 Ri0.1( hl )
2.避雷线的接地装置与发电厂变电站接地网间的地中距离， 应符合下列要求
Se 0.3防护
沿导线传播的侵入波幅值远远高于变电站内设备绝缘水平 故需采用避雷器作为变电站内侵入波的防护 一、避雷器的保护动作过程
6.1 输电线路的雷电过电压
架空线地处旷野、纵横交错，极易遭受雷击
雷击输电线路
（1）雷直击导线 无避雷线的线路最易发生，但即使有避雷线，雷电 仍可能绕过避雷线的保护范围而击于导线绕击。 （2）雷击杆塔或避雷线 强大的雷电流通过杆塔的接地电阻，使杆塔和避雷线 的电位突然升高，杆塔与导线的电位差超过线路绝缘 子闪络电压时，绝缘子发生闪络，到线上出现很高的 电压。这种杆塔电位升高，反过来对导线放电，称为 反击。 直击雷过电压：雷直击输电线路杆塔、避雷线或导线 而产生的过电压
发电厂、变电站的雷电过电压
1、雷直击于发电厂、变电站而形成的直击雷过电 压，一般采用避雷针保护。 2、雷击输电线路后产生的向发电厂、变电站入侵 波过电压。一般采用避雷针保护和进线段保护。
第六 雷电过电压防护
案例二：规划某 新建35kv变电站 的防雷配置。
Autocad图（加 连接)
3）尽量缩短避雷器与被保护设备间的电气距 离。
三、变电站避雷器保护配置
（1）配电装置每组母线上应装设避雷器，但是进出 线都装有避雷器的除外。 （2）旁路母线是否装设避雷器视其运行时避雷器到 被保护设备的电气距离是否满足要求而定。 （3）330KV及以上变压器和并联电抗器处必须装设 避雷器，避雷器应尽可能靠近设备本体。 （4）220KV及以下变压器到避雷器之间的电气距离 超过允许值时，应在变压器附近增设一组避雷器。 （5）三绕组变压器低压侧的一相上宜装设一台避雷 器。
避雷器直接并在设备旁
避雷器动作前：
动作后
Z1 Ub ib U (t ) 2
Ub U (t )
Ub f (ib)
二、避雷器与设备的距离对过电压的影响
不可能在每台被保护设备上并一台避雷器，也就是说避雷 器与被保护设备存在一定距离。
可见为了保证设备的安全，需采用如下措施：
1）限制通过避雷器的雷电流，≥5KA或10KA， 降低残压； 2）限制雷电流陡度a；
侵入波
一、对避雷针安装位置的要求
独立避雷针具有独立于变电站地网的接地装置 构成避雷针安装于配电构架上，并于变电站的地网相连
1.独立避雷针
对于35kv及以下的配电装置，由于绝缘水平较 低，为了避免反击的危险，应架设独立避雷针，其 接地装置与主接地网分开埋设。 避雷针在高度h处的电位
di ua iRi L0h dt
六、装设自动重合闸
由于雷击造成的闪络大多能在跳闸后自行恢复绝缘性能， 所以重合闸成功率较高。 据统计，我国110KV及以上高压线路重合闸成功率为 75%—90%；35KV及以下线路约为50%—80%。
雷电过电压的防护措施
雷电过电压的防护措施
雷电过电压的防护措施
“雷电过电压”是一种由于雷电放电或其他被称为“雷电冲击”的大电压，而发生的电压异常情况。
它会对电气设备造成严重损坏，甚至可能引发火灾。
因此，对其进行有效的防护是非常必要的。
一般来说，雷电过电压的防护分为两个方面：一是采用低电压保护措施，二是采用高电压保护措施。
1、采用低电压保护措施：
(1) 采用隔离变压器：隔离变压器可以有效的降低供电系统的电压，从而减少雷电过电压对电气设备的影响；
(2) 采用恒压电源：恒压电源可以有效的将供电系统内的电压恒定在一个较低的水平，从而有效的防止雷电过电压危害；
(3) 采用抗雷电过电压器件：抗雷电过电压器件可以有效的保护电气设备免受雷电过电压的影响，如避雷针、避雷器等。
2、采用高电压保护措施：
(1) 采用高压低漏技术：这是一种特殊的低电压保护技术，通过把高压的电压降至低电压，从而减少电气设备的损坏；
(2) 采用隔离型抗雷电过电压器件：这种抗雷电过电压器件可以有效的保护电气设备免受雷电过电压的影响，如隔离式避雷器等；
(3) 采用绝缘技术：绝缘技术可以有效的阻断大电压的传播，从而有效的保护电气设备。
总之，雷电过电压的防护措施包括采用低电压保护措施、采用高电压保护措施、采用高压低漏技术、采用隔离型抗雷电过电压器件以及采用绝缘技术。
这些措施不仅可以有效的防止雷电过电压，而且还可以减少雷电过电压对电气设备的损坏，从而节省费用、提高安全性，具有重要的意义。
电气安全第6章(第3版)
（3）冲击放电电压。在标准波形冲击电压作用 下，恰好使避雷器发生放电的电压幅值。一般按雷电 冲击电压波形给出。有分散性，常取上限值。 用途：该电压应该低于被保护设备的冲击耐压。 （4）残压。避雷器导通后，冲击放电电流在避雷 器阻抗上产生的压降。 残压与避雷器通过的电流大小有关，标准规定标 示5kA（220kV以下系统）下的残压。 用途：残压是避雷器的限压效果，被保护设备承 受的电压不会低于残压。
与SiC阀式避雷器对比： 特点：氧化锌阀片特性接近于理想“阀”的特性 ，正常工作电压作用下泄漏电流很小，可取消串联间 隙。 优点：响应快、无续流、通流容量大、耐重复动 作、耐重载。 用途：除适用于SiC阀式避雷器传统应用领域外 ，还可用于陡波保护和内部过电压保护。
各类避雷器动作比较
1 2 1 2
SiC阀式避雷器示例
实 物 图 片
间隙结构
1－间隙 2－阀片
理想特性
ZnO阀片
SiC阀片 UN
各种阀片 与线性电阻的 伏安特性。 注意SiC阀 片在正常工作 电压作用下泄 漏电流可能达 到100A左右。
2）工作原理及优缺点。 a）SiC阀式避雷器 正常时，由间隙隔断泄漏电流，保证阀片不损坏 ，并使系统正常工作。 过电压到来时，间隙放电击穿，通过阀片电阻泄 放过电压能量。电流大时电阻小。由于阀片电阻的存 在，电压下降陡度变缓，不会出现截波。 过电压过去后，阀片电阻随电流减小而增大，以 正反馈方式快速切断工频续流。
• 外部过电压能量来自于雷电，过电压大小与系统标称 电压无关，因此对中、低压系统危害较大。但中、低 压系统因暴露较少或高度较低，受雷击的概率和强度 小于高压和超高压系统。 • 内部过电压能量来自于系统本身，过电压程度与系统 标称电压密切相关，因此对超高压和特高压系统危害 特别大。 • 电压是电场能量在电路中的表征参量，以上类别是根 据能量的来源划分的。
交流特高压电网的雷电过电压防护
交流特高压电网的雷电过电压防护特高压电网作为电力系统中的重要组成部分，承担着大功率输电的任务，对于雷电过电压防护具有重要意义。
特高压电网在输电过程中容易受到雷电过电压的影响，如不加以防护，可能会对电网设备和系统运行造成损害甚至发生事故。
因此，特高压电网必须采取一系列措施来防止雷电过电压的产生和传播。
首先，特高压电网必须采用合适的导线材料和结构。
特高压电网输电线路通常采用的是悬垂绝缘子，这种绝缘子有良好的绝缘性能和抗风振性能，能够有效地抵御雷电过电压的冲击。
此外，为了提高线路的耐雷电性能，可以在导线上加装避雷针和避雷器，从而将雷电过电压引入地面，保护线路设备。
其次，特高压电网还需要配置雷电过电压保护装置。
雷电过电压保护装置通常采用的是避雷器，可以将雷电过电压引入地面，保护电网设备不受损害。
在特高压电网中，避雷器通常安装在变电站设备的进出线路、变压器和电缆终端等位置。
避雷器能够有效地吸收雷电过电压的能量，保持设备工作在安全电压范围内。
另外，特高压电网还需要加强对接地系统的构建。
良好的接地系统能够将雷电过电压迅速引入地面，减少对设备的影响。
特高压电网接地系统包括接地网、接地极和接地线等，通过有效地配置这些设施，可以提高接地系统的效果。
此外，特高压电网还可以采用接地引雷的方法，将雷电引入地下，减少对电网的影响。
总之，特高压电网的雷电过电压防护是确保电网设备和系统安全运行的关键措施。
通过采用合适的导线材料和结构，配置雷电过电压保护装置，并加强对接地系统的构建，可以有效地防止雷电过电压对电网的影响。
特高压电网必须认真对待雷电过电压防护工作，确保电网的可靠运行。
只有这样，特高压电网才能够更好地为社会提供稳定可靠的电力供应。

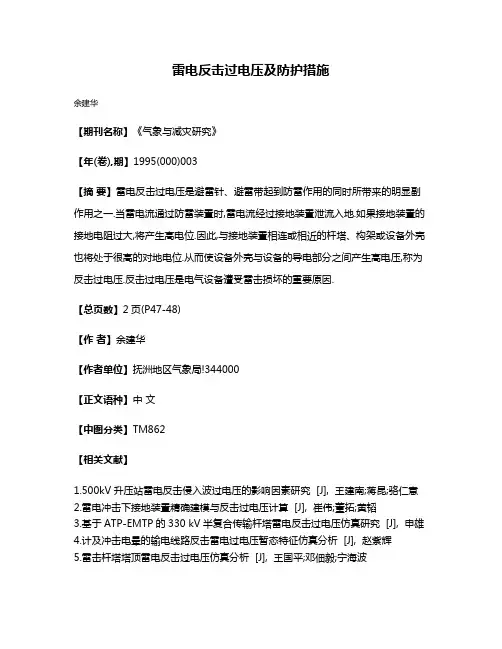

雷电反击过电压及防护措施
