地质螺旋钻杆标准
圆钻杆技术参数
圆钻杆技术参数
圆钻杆是一种广泛应用于岩土工程领域的钻掘工具，由石油钻机或水井钻机等钻掘设备推动，常用于地质勘察、探矿、建筑施工以及基础工程中的孔洞钻探。
下面是圆钻杆的一些主要技术参数：
1. 直径：圆钻杆的直径是决定其使用范围和性能的关键参数，一般分为多种规格，常见的有Φ42、Φ50、Φ60、Φ73和Φ89等，并且不同直径的钻杆配备不同规格的钻头，以适应不同类型的岩土地质环境。
2. 长度：圆钻杆的长度多种多样，可以根据项目需求自行定制。
常见的长度有1米、1.5米、2米、3米等多种规格，长度决定了其可以钻掘的孔深，同时也直接影响到钻掘效率和成本。
3. 螺纹：圆钻杆是由多截钻杆组装而成，每截钻杆的两端都要带有螺纹连接，以保证各个部件的稳固性和密封性。
圆钻杆的螺纹通常采用国际通用的API螺纹或者欧标螺纹，具备可靠的连接性和受力性能。
4. 材质：圆钻杆通常采用高强度合金钢制造，如35CrMoV、
42CrMo等，这些材料具有耐磨性、抗拉强度和扭转性能优异，经过热处理、淬火等工艺后，能提高圆钻杆在高温、高压、高纵向负荷等环境下的稳定性和耐久性。
圆钻杆作为岩土掘进领域的重要工具，其技术参数的选择直接关系到钻掘效率、安全性和施工质量等多方面问题。
合理的选择和应用圆钻杆，有助于提高钻掘效率，减少工程投资成本，同时也保证了施工过程中的安全和可靠性。
石油钻杆接头螺纹

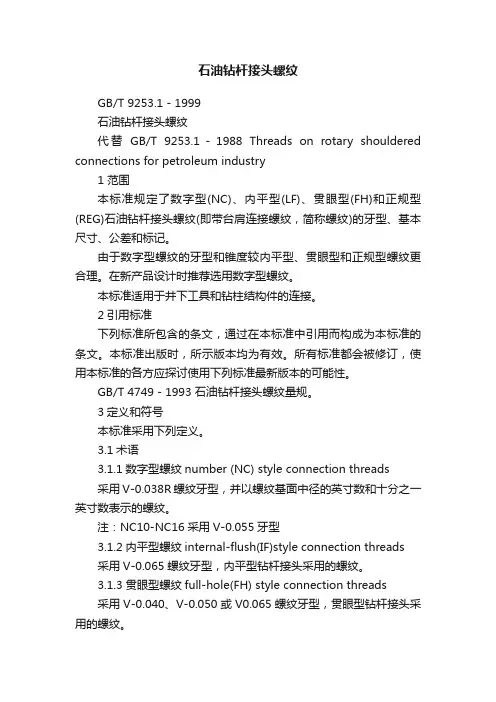

石油钻杆接头螺纹GB/T 9253.1－1999石油钻杆接头螺纹代替GB/T 9253.1－1988 Threads on rotary shouldered connections for petroleum industry1 范围本标准规定了数字型(NC)、内平型(LF)、贯眼型(FH)和正规型(REG)石油钻杆接头螺纹(即带台肩连接螺纹，简称螺纹)的牙型、基本尺寸、公差和标记。
由于数字型螺纹的牙型和锥度较内平型、贯眼型和正规型螺纹更合理。
在新产品设计时推荐选用数字型螺纹。
本标准适用于井下工具和钻柱结构件的连接。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4749－1993 石油钻杆接头螺纹量规。
3定义和符号本标准采用下列定义。
3.1术语3.1.1数字型螺纹number (NC) style connection threads采用V-0.038R螺纹牙型，并以螺纹基面中径的英寸数和十分之一英寸数表示的螺纹。
注：NC10-NC16采用V-0.055牙型3.1.2内平型螺纹internal-flush(IF)style connection threads采用V-0.065螺纹牙型，内平型钻杆接头采用的螺纹。
3.1.3贯眼型螺纹full-hole(FH) style connection threads采用V-0.040、V-0.050或V0.065螺纹牙型，贯眼型钻杆接头采用的螺纹。
3.1.4正规型螺纹regular (REG) style connection threads采用V-0.040或V-0.050螺纹牙型，正规型钻杆接头采用的螺纹。
3.1.5紧密距standoff在规定的条件下，旋合的内外锥螺纹其规定测量点或面之间的轴向距离。
3.2符号V-0.038R——牙底圆弧半径为0.038in的牙型代号V-0.040——牙底为圆弧，牙顶宽度为0.040in的牙型代号V-0.050——牙底为圆弧，牙顶宽度为0.050in的牙型代号V-0.055——平牙底，牙顶宽度0.055in的牙型代号V-0.065——平牙底，牙顶宽度为0.065in的牙型代号P——螺距H——原始三角形高度h n(h s)——内(外)螺纹牙型高度h an(h as)——内(外)螺纹牙顶高度Δh an(Δh as)——内(外)螺纹牙顶高偏差Δh n(Δh s)——内(外)螺纹牙型高度偏差S rn(S rs)——内(外)螺纹孤牙底削平高度f rn(f rs)——内(外)螺纹平牙底削平高度f cn(f cs)——内(外)螺纹牙顶削平高度F cn(F cs)——内(外)螺纹牙顶宽度F rn(F rs)——内(外)螺纹牙底宽度r rn(r rs)——内(外)螺纹牙底圆弧半径r——圆角半径C——基面中径D L——外螺纹大端大径D LF——外螺纹根部圆柱直径D S——外螺纹小端大径L pc——外螺纹锥部长度L Bt——内螺纹有效螺纹长度L Bc——内螺纹锥部长度Q c——内螺纹扩大锥孔大端直径D c——内螺纹大端小径A——内外螺纹倒角宽度S——校对塞规与校对环规的配对紧密距值S1——校对环规对工作塞规的互换紧密距值S2——校对塞规对工作环规的互换紧密距值4牙型螺纹牙型应符合图1和表1的规定。
9钻具分级使用技术规定

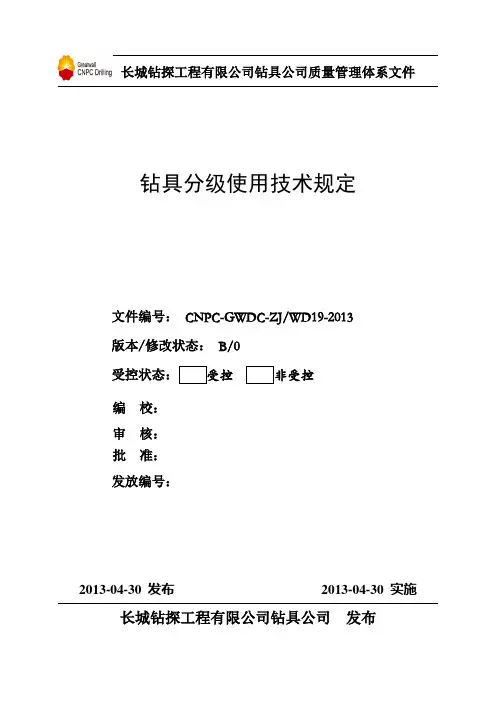

长城钻探工程有限公司钻具公司质量管理体系文件钻具分级使用技术规定文件编号：CNPC-GWDC-ZJ/WD19-2013版本/修改状态：B/0受控状态：受控非受控编校：审核：批准：发放编号：2013-04-30 发布2013-04-30 实施长城钻探工程有限公司钻具公司发布目录方钻杆技术规定———————————————————————————2 钻杆分级技术规定——————————————————————————3 加重钻杆分级技术规定————————————————————————6 钻铤、无磁钻铤、螺旋钻铤分级技术规定————————————————7 钻具各级别适用井深—————————————————————————9 钻具的选择—————————————————————————————10 检验方法及步骤———————————————————————————12 附录：钻具各种常用数据表——————————————————————13钻具分级使用技术规定1 范围本标准规定了油气钻井用钻杆、对焊钻杆、加重钻杆、钻铤的分级与使用标准。
本标准适用于钻具公司企业内部现有各种规格钻具的分级。
2 引用标准SY/T 5369-94 石油钻具的使用与维护方钻杆、钻杆、钻铤SY/T 5956-2004 钻具报废技术条件SY/T 5824-93 钻杆分级检验方法SY/T 5146-2006 整体加重钻杆SY/T 5144-2007 钻铤SY/T 6288-2007 钻杆和钻铤的选用做法3 方钻杆技术规定3.1 方钻杆表面不应有裂纹、结疤、剥层，不允许在表面焊补缺陷或焊标尺。
3.2 5-1/4″方钻杆对边宽不得大于136mm。
3.3 管体方部和圆角要平整。
3.4 表面磨损后，大于或等于5-1/4″（133.4mm）的方钻杆其对边宽减少量不得大于12mm；小于或等于4-1/4″（108mm）的方钻杆其对边宽减少量不得大于8mm。
建筑工程地质钻探技术标准
建筑工程地质钻探技术标准时间: 2003-10-27 14:45:05 | [<<][>>]主编单位：中南勘察设计院批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布行业标准《建筑工程地质钻探技术标准》的通知建标〔1992〕876号各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部门：根据原城乡建设环境保护部（86）城科字第263号文的要求，由中南勘察设计院主编的《建筑工程地质钻探技术标准》，业经审查，现批准为行业标准，编号JGJ87—92，自1993年7月1日起施行。
本标准由建设部勘察与岩土工程标准技术归口单位建设部综合勘察研究院负责归口管理，具体解释等工作由主编单位负责。
由建设部标准定额研究所组织出版。
中华人民共和国建设部1992年12月8日总则1.0.1 为提高建筑工程地质钻探的技术和质量水平，统一技术要求，确保建筑工程地质勘察原始资料的准确性，制定本标准。
1.0.2 本标准适用于建筑场地与地基勘察中的钻探工作，可作为此类钻探技术方案制定、现场钻探质量监督及成果检查验收的依据。
1.0.3 工程地质钻探应符合下列要求：（1）能为钻进的地层鉴别岩土性质，确定其埋藏深度与厚度；（2）能采取符合质量要求的试样或进行原位测试；（3）能查明钻进深度范围内地下水的赋存情况。
1.0.4 钻探工作应以勘察工程钻探任务书为依据。
钻探任务书应按照1.0.3条的要求作出具体规定,并附有比例尺与勘察阶段相适应的钻探点平面布置图和地形图。
钻探单位应按采用钻探任务书指定的方法和设备完成钻探工作。
1.0.5 进行建筑工程地质钻探时，除应符合本标准外，尚应符合国家现行有关标准、规范的规定。
钻探点位测设2.0.1 钻探点位测设于实地应符合下列要求：详细勘察阶段：平面位置允许偏差±0.25m，高程允许偏差±5cm；城市规划勘察阶段、选址勘察阶段：可利用适当比例尺的地形图依地形地物特征确定钻探点位和孔口高程。
详细版Φ60肋骨钻杆.docx
Φ60肋骨钻杆一、肋骨钻杆的概念肋骨钻杆是在地质钻杆的基础上，采用高耐磨平面螺旋叶片，经预应力缠绕全自动焊接而成。
钻杆杆体采用优质的地质钻探专用合金钢管，钻杆接头采用42CRMOA优质合金结构钢，经高压成型、真空调质处理、摩擦焊接等先进生产工艺生产加工而成。
以螺旋叶片的焊接形式划分为：单螺旋型、双螺旋型、三头或多头螺旋型，单螺旋型、双螺旋型、三头螺旋最为常用，以叶片平焊型与叶片立焊型。
二、肋骨钻杆规格型号三、肋骨钻杆的特点肋骨钻杆在钻探施工时排渣速度快，旋转阻力小，同时具备了地质钻杆的高强度性能和良好的排渣效果，由于螺旋叶片采用大导程和平面结构设计，因而在松软煤层和冲击地压条件下大大降低了钻杆抱死、钻具损坏丢失现象。
另外，由于肋骨钻杆较宽的螺旋叶片，使得肋骨钻杆在钻孔施工中不会切削钻孔的孔壁，不会造成孔壁的偏斜而影响钻孔效果。
四、肋骨钻杆使用说明1、钻杆应进行定期保养维护，根据使用环境和空气湿度确定保养周期，定期进行防锈涂油及防尘处理。
2、钻杆的使用需在钻机的额定钻距内，根据钻距的技术参数和钻机型号，选用相匹配的钻杆。
3、肋骨钻杆是是在地质钻杆高扭矩性能的基础上，采用单螺旋叶片或双螺旋叶片，经预应力缠绕工艺加工焊接而成。
采用矿用地质类专用地质钻探管与其相配的接头摩擦焊接而成，所以其具有很好的随动性和较高的抗拉强度，可以适应在矿井的高效深孔钻探。
在硬岩层、煤层或其他特殊环境作业时，需根据钻杆实际材质物理性能和参数确定合理的钻进深度。
4、钻杆与钻头配套使用时，通常情况下钻头应大于钻杆直径，在钻进过程中应时刻注意钻机和钻杆的状况。
如出现卡钻、抱死等现象，应立即停钻或回钻后缓慢钻进保证钻杆不弯曲变形。
5、钻杆在通风或通水时，钻进时应确定钻杆为紧密连接。
钻杆有密封件时，如O 型密封圈等要注意密封件的使用情况，在出现破损、腐蚀等现象时，要及时更换密封件。
钻进完成后，对密封件做保养清理工作。
6、钻杆钻进时应手动正确连接，保证紧密配合，不可用钻机直接上钻，防止对钻杆造成损害。
长螺旋钻孔灌注桩施工流程技术标准
长螺旋钻孔灌注桩施工流程技术标准一、引言长螺旋钻孔灌注桩是一种常用的地基处理方式，广泛应用于建筑工程中。
本文将详细介绍长螺旋钻孔灌注桩的施工流程以及相关的技术标准，旨在为相关工程提供指导和参考。
二、施工前准备1. 施工方案设计：根据工程要求和地质条件，制定合理的施工方案，包括桩基数量、直径、深度等。
2. 设备准备：准备好所需的钻机、扩孔器、搅拌机等设备，并进行检验和调试，确保工作正常。
3. 材料采购：采购符合规格要求的钢管、灌浆材料等。
三、施工流程1. 确定桩位：根据设计要求，在地面上标记出桩位，并使用几何测量工具进行测量和调整。
2. 钻孔：使用钻机进行钻孔工作，根据设计要求确定桩的深度和直径。
操作人员需严格按照施工方案和技术要求进行操作，确保钻孔的垂直度和稳定性。
3. 清孔：钻孔完成后，使用清孔器进行孔内土方的清理工作，确保孔壁光滑和孔内无杂物。
4. 检查孔底：使用相应的检查工具检查孔底的土质情况，确认无水、无松散土等不利因素。
5. 钢筋布置：根据设计要求，在孔内安放钢筋，确保钢筋的正确布置和质量符合要求。
注意钢筋与孔壁的间隔和保持。
四、灌浆灌注1. 灌浆材料准备：根据设计要求和标准，选择符合要求的灌浆材料，并按照所需比例进行配比和搅拌。
2. 灌浆灌注：使用搅拌机将灌浆材料从孔口注入孔内，同时使用钻杆下压，确保灌浆材料充分填满孔内，消除空洞和气泡，并与钢筋紧密结合。
3. 灌注控制：在灌注过程中，要注意控制灌注速度、灌注压力和灌注量，确保灌浆材料的充实度和均匀性。
4. 检测灌注质量：对灌注桩进行质量检测，包括灌浆材料的强度、孔内的密实度等，确保灌注桩的质量符合要求。
五、施工验收1. 检查施工质量：对已完成的长螺旋钻孔灌注桩进行质量检查，包括孔深、孔径、灌浆材料的密实度和均匀性等。
2. 检测桩身质量：对桩身进行质量检测，包括钢筋的布置和质量、灌浆材料的强度和密实度等。
3. 检验验收标准：根据相关的技术标准和规范，对施工质量进行验收，确保符合要求。
常用螺旋钻杆规格汇总
石油钻杆接头螺纹标准
石油钻杆接头螺纹标准石油钻杆接头螺纹标准是指用于连接石油钻杆的螺纹规格和标准。
螺纹连接是石油钻探过程中重要的连接方式，它可以提供可靠的连接，保证钻杆在工作过程中的牢固性和密封性。
本文将介绍几种常见的石油钻杆接头螺纹标准。
在石油钻探中，常用的螺纹标准主要有API和IF两种。
API（美国石油学会）标准是一种全球通用的螺纹标准，它规定了各个尺寸的石油钻杆连接的螺纹形式、尺寸、内外直径等技术要求。
API标准螺纹分为两种类型：长螺纹（LTC）和短螺纹（STC），其特点是螺纹深度较大，连接更牢固，适用于长时间的高强度工作。
IF（国际钻井协会）标准是由国际钻井协会制定的一种螺纹标准，比API螺纹标准更紧凑，适用于高压、高温等工况环境下的石油钻探，具有较好的密封性和承载能力。
另外，国内也有一些石油钻杆接头螺纹标准，如“地1”标准。
该标准是中国石油天然气集团公司制订的一种螺纹标准，其主要特点是螺纹连接更简便、快捷，适用于一些临时性的工程和低强度工作环境。
在选用螺纹连接时，除了参考螺纹标准外，还需要根据具体的工作环境、工艺要求等因素进行选择。
例如，如果钻探的地质条件较复杂，需要承受高压、高温等特殊环境，就需要选用具有较好承载能力和密封性能的螺纹连接。
此外，还需要考虑螺纹连接的使用寿命、易于拆装等因素。
为了确保石油钻探的安全和效率，螺纹连接需要经过严格的质量控制和检验。
在制造过程中，需要对接头进行磨削、热处理等工艺处理，以保证螺纹的精度和强度。
在使用过程中，还需要进行连接的拧紧力、扭矩等参数的监测和控制，以确保螺纹连接的可靠性和稳定性。
总之，石油钻杆接头螺纹标准是石油钻探中非常重要的一部分，它直接关系到钻杆连接的可靠性和工作效率。
通过合理选择和正确使用螺纹连接，可以提高钻井作业的安全性和效率，降低工作风险，促进石油产业的健康发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质螺旋钻杆标准
一、产品参数
Φ60-34*5.08*800地质螺旋钻杆直径(mm) Ф60-34
长度(mm) 800
钢级DZ40
连接形式锥螺纹
生产工艺摩擦焊接工艺
与钻机连接形式夹持外圆、配主动钻杆
Φ60-34*5.08*800地质螺旋钻杆
主要用途矿山开采，地质勘探，水利工程，高铁隧道二、生产工艺
地质螺旋钻杆是在地质钻杆高扭矩性能的基础上，采用单螺旋叶片或双螺旋叶片，经预应力缠绕工艺加工焊接而成。
钻杆杆体选用优质地质专用合金钢管，钻杆接头选用优质合金结构钢，经真空调质处理，大大提高了抗疲劳强度和抗剪切强度。
采用先进的摩擦焊焊接生产工艺，钻杆具有抗弯强度高，焊接牢固等特点。
三、产品特点
地质螺旋钻杆的生产设备完全采用先进的数控加工设备，具有生产效率高、质量稳定的特点。
能够保证深孔钻进时对直线度的要求。
超低螺旋的螺旋叶片设计使该产品具有扭矩大，排渣速度快，钻孔成型好，不易卡钻的特点。
地质螺旋钻杆特别适合于通水排渣效果不好的松软煤层和类煤岩的深孔钻探。
四、适用条件
直径Φ73以下的地质螺旋钻杆，可与各种全液压钻机直接配套使用，利用钻机直接夹装钻杆螺旋外圆进行钻进和更换钻杆，方便快捷，大大降低了操作人员的劳动强度。
在超松软高压煤层条件下的钻孔，采用套钻施工工艺时，可选用直径为90，113，133，146的大螺旋地质钻杆，便捷实现岩
芯管的铺设安装。
地质螺旋钻杆系列产品为矿井的高效深孔钻探提供了保证，填补了国内空白。
五、常见产品参数
规格型号mm
生产工艺与钻机连接
形式
钢级材质
直径长度螺纹形式
Ф50-42 500～1500 锥螺纹摩擦焊接夹持外圆DZ50 45Mn2 Ф63.5-42 500～1500 锥螺纹摩擦焊接夹持外圆DZ50 45Mn2 Ф63.5-50 500～1500 锥螺纹摩擦焊接夹持外圆DZ50 45Mn2 Ф73-50 500～1500 锥螺纹摩擦焊接夹持外圆DZ50 45Mn2 Ф73-63.5 500～1500 锥螺纹摩擦焊接夹持外圆R780 36Mn2V Ф90-63.5 500～1500 锥螺纹摩擦焊接配主动钻杆R780 36Mn2V Φ98-73 500～1500 六方连接摩擦焊接配主动钻杆R780 36Mn2V Ф110-63.5 500～1500 锥螺纹摩擦焊接配主动钻杆R780 36Mn2V Ф130-63.5 500～1500 锥螺纹摩擦焊接配主动钻杆R780 36Mn2V Ф146-73 500～1500 锥螺纹摩擦焊接配主动钻杆R780 36Mn2V
六、产品保养
1、地质螺旋钻杆需进行定期保养维护确定保养周期，定期进行防锈防尘处理。
2、地质螺旋钻杆的使用需在钻机的额定钻距内，根据钻距的技术参数型号采用相配的钻杆。
3、地质螺旋钻杆采用矿用地质类专用地质钻探管与其相配的接头摩擦焊接而成，所以其具有很好的随动性和较高的抗拉强度，可以适应在常规钻探和排放瓦斯用。
在硬岩层、煤层或其他特殊环境作业时，需根据钻杆实际材质物理性能和参数确定其钻进深度等。
4、地质螺旋钻杆与钻头配套使用时，通常情况下钻头应大于钻杆直径，在钻进过程中应时刻注意钻机和钻杆的状况。
如出现卡钻、暴死等现象，应立即停钻或回钻后缓慢钻进保证钻杆不弯曲扁形。
5、地质螺旋钻杆在通风或通水时，钻进时应确定钻杆为紧密连接。
钻杆有密封件时，如O型密封圈等要注意密封件的使用情况，在出现破损、腐蚀等现象时，要及时更换密封件。
钻进完成后，对密封件做保养清理工作。
6、地质螺旋钻杆钻进时应手动轻轻旋紧，保证紧密配合（螺纹类），不可用钻机直接上钻，防止对钻杆造成损害。
7、若钻杆使用后弯曲度超过标准要求或螺纹损害等造成无法正常作业的应及时做报废处理或回厂返修。
8、根据标准要求，应保证钻杆的钻进深度复合地质钻探相关要求防止钻杆因钻进深度达到钻杆使用极限，发生脱落现象的发生。
9、在酸碱地区工作时，需注意对钻杆的腐蚀作用。
在完成钻进时，应及时用清水清理杆体表面去除腐蚀层。
10、地质螺旋钻杆需在干燥处存放，底部应多点支撑，长期储存时应对钻杆定期维护保养。
11、钻杆不得做重尾堆放的支撑平台，不得将钻杆随意放置在碎石、煤堆下或散乱堆放。
12、地质螺旋钻杆保养除锈/尘清理后应扣上防护帽或装箱封存保证钻杆常用常新。
