DC-DC开关电源毕业设计 (论文)开题报告
开关电源毕业设计开题报告
[14] 冯旭. 30KHZ 高频开关电源变压器的设计[J]. 电源技术应用。
[15] 杨志民等. 开关电源的尖峰干扰及其抑制[J]. 电源技术应用。
[16] Phase shift resonant controller ,Unitrode 公司资料: UC1875/2875/3875.
[17] 刘章莉等. UC3875 移项谐振控制芯片原理及应用[J]. 电源技术应用.
高频开关电源的设计框图
五、方案的可行性分析：
随着大规模集成电路的发展，要求电源模块向小型化、高频化、集成化、智能化等方向发展，因而需要不断提高开关频率和采用新的电路拓扑结构，这就对高频开关电源技术提出了更高的要求。因此软开关技术、功率因数校正技术及多电平技术是近年来变换器拓扑方面的热点。
通信电源是电信网的能源，其供电质量的好坏直接关系到整个电信网的畅通，本课题首先分析了近年来国内外高频通信开关电源的发展状况，在理论分析和电路实验的基础上
从开关电源出现以来，其发展大致经历了以下几个阶段：最早出现的开关电源是由分立器件组成的，其开关速度慢、效率低，并且电路复杂、所含器件多、稳定性差、设计和调试都很不容易；20世纪70年代由于大集成电路的出现和不断发展，人们实现了开关电源控制电路的集成化，从而开关电源的体积减小，效率和稳定性得到了很大的提高；20世纪80年代研制成功了单片开关电源，它可以将开关电源的基本功能通过一个集成IC来实现，这种电源属于一种高度集成化的交流一直流变换器；如今，随着各种类型开关电源集成电路的不断发展和控制芯片功能的不断完善，电源的集成化程度越来越高，其效率和稳定性也不断的得到提高。
DC电源的开题报告
5kW全桥软开关DC/DC电源的开题报告1.项目背景随着科技的不断发展，能源问题日益凸显。
为了满足人们对清洁能源的需求，太阳能光伏系统得到了广泛应用。
在太阳能光伏系统中，DC/DC电源起到了关键的作用，能够将太阳能电池板输出的直流电转换为符合要求的直流电，并向电池组进行充电或向电网输出电能。
因此，DC/DC电源的性能和可靠性对于太阳能光伏系统的性能和可靠性具有重要影响。
本项目旨在设计一个5kW的全桥软开关DC/DC电源，以满足大规模太阳能光伏系统的需求。
该电源具有高效率、高稳定性和高可靠性，同时具备过压、欠压、过流和过温等多种保护功能。
2.研究内容本项目的研究内容主要包括以下几个方面：（1）全桥软开关DC/DC电源拓扑的选取和设计。
（2）功率开关器件的选型和参数的计算。
（3）控制电路的设计和实现，包括PWM控制电路、保护电路等。
（4）硬件电路的布局和调试。
（5）软件程序的编写和测试。
（6）系统的性能测试和评估。
3.研究意义太阳能光伏系统是清洁能源的重要组成部分，具有广阔的应用前景。
而高效、稳定和可靠的DC/DC电源是太阳能光伏系统中的核心部件之一。
本项目的研究将对太阳能光伏系统的性能和可靠性提升具有积极的意义。
此外，本项目还将有助于提升我国在光伏领域的技术水平和竞争力。
4.研究方法本项目采用理论分析和实验验证相结合的方法，首先通过理论计算和仿真分析，确定全桥软开关DC/DC电源的拓扑结构、功率开关器件的选型和参数计算，控制电路的设计等。
然后，通过硬件实现和测试，进行硬件电路的布局和调试，软件程序的编写和测试，并对系统进行性能测试和评估。
5.预期成果本项目将设计与实现一个5kW的全桥软开关DC/DC电源，具备高效率、高稳定性和高可靠性，具有过压、欠压、过流和过温等多种保护功能。
同时，本项目将基于实际的光伏发电系统进行性能测试和评估，展示电源系统的优良性能，验证电源系统的可靠性和稳定性。
开关电源设计的开题报告
DC-DC开关电源的具体电路有单端正励式和反励式，推挽式，半桥式，全桥式，降压式，升压式及升降压式。其中升降压式又分有电感传输和电容传输。这应该根据设计要求选择合适的电路。本次设计的控制电路采用的是UC3524集成芯片，功率开关部分为典型的半桥式电路，半桥桥臂其中一管导通时，加在另一截止状态开关管c-e极的方向感应电压钳位，以避免其击穿。为了使开关电源的输入与输出隔离，采用了独立的副电源和输入变压器。启动后由开关电源脉冲变压器专设绕组提供UC3524的工作电压。
（4）……………….；（5）保护电路。
按学校对毕业设计要求，独立完成设计任务；设计主电路，说明主要元件（IGBT）工作过程和选用依据；分析………电路工作原理，设计外围电路；各部分章节分配合理，插图标准；附前言,目录；字数不少于10000字。
4.研究工作进度
第1周：检查资料的收集情况，指导老师下达毕业设计任务书。
[3]李宣江.开关电源的设计与应用.西安：西安交通大学出版社，2004.
[4]杨素行.模拟电子技术基础（第三版）.北京：高等教育出版社，2005.
教研室意见
教研室主任签字：年月日
3.研究步骤、方法及措施
1.分析开关电源的工作特点，电源设计的主要指标……………….；
2.说明……………….开关稳压电源的工作原理。画出开关稳压电源原理图；
3分析……………….的主要性能；
4.完成……………….开关电源设计，分析主要组成部分及功能：
（1）……………….电路；（2）……….电路；（3）………….电路；
DC/DC变换器是电源设备中最常用的功能电路之一，其质量和效率直接影响通信设备的正常运行。本电路以Buck变换器为原理，采用功能完善的UC3524控制芯片，设计了DC-DC变换电路，高压DC/DC电源电路输入为DC310V高压，输出为DC24V。另外，由+24V经二次稳压输出的+12V和+5V，向控制系统供电。-12V电压由单独整流电路输出，并经二次稳压后向机内控制系统供电。分析在整个高压DC/DC电源简化电路中，实现半桥和推挽双变换的工作原理以及在整个电路中发挥的作用。
开题报告
题目单端反激式DC/DC直流变换器设计一.选题目的（为什么选该课题）随着电力电子技术的发展，开关电源的应用越来越广泛。
开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。
开关稳压电源有多种类型，其中单端反激式开关电源由于具有线路简单，所需要的元器件少，能够提供多路隔离输出等优点。
开关电源是通过开关管关断和导通实现电压和电流变换的装置，亦称无工频变压器的电源，利用体积很小的高频变压器来实现电压变化及电网隔离。
开关电源具有体积小、重量轻、效率高、发热量低、能稳定等优点，代表着当今稳压电源的发展方向，已成为稳压电源的主导产品。
而在各种DC/DC变换电源中,又因为单端反激式开关电源对多路输出的负载有较强的自动均衡能力。
目前市场上现有的DC/DC模块的输入电压一般只有几十伏,国外最高的也只有380V,因此,需要对这种DC/DC模块进行研制,即本文需要设计的单端反激DC/DC变换器。
二.前期基础（已学课程、掌握的工具，资料积累、软硬件条件等）1.复习、自学模拟电子技术、电力电子技术、自动控制理论、电路的仿真等方面有关书籍，理解掌握电路仿真软件的使用，如Pspice、Saber等。
2.重点学习Buck-Boost型功率变换器与反激式功率变换器的基本原理、功率电路与控制电的设计方法与实现，控制电路的稳定性设计等。
3.电路的技术指标：输出功率为50W，输入电压：5VDC，输出电压：12VDC，电压纹波不大于1V，开关频率50kHz，动态响应时间小于10ms。
4.建立仿真模型，并通过仿真结果验证设计方法的正确性。
三.要解决的问题（做什么）问题一：如何设计单管反激式直流变换器系统？解决方法：借助所学的书本知识或去图书管查阅相关资料或借助网络资源。
问题二：如何给出单管反激式直流变换器系统完整的仿真结果，并达到系统性能指标要求？解决办法：借助书本知识和在老师的指导下解决问题。
毕业设计-开关电源开提报告
青岛大学毕业设计(论文)开题报告题目：多路输出开关电源的设计学院：自动化工程学院专业：电气工程及其自动化姓名：刘明锋指导教师：王忻2006年 4 月 4 日1、研究背景和意义开关电源是在电子、通信、电气、能源、航空航天、军事以及家电等领域应用非常广泛的一种电力电子装置。
它具有电能转换效率高、体积小、重量轻、和快速性好等优点，在小功率范围上基本上取代了线性调整电源，并迅速向中大功率范围推进，在很大程度上取代了晶闸管相控整流电源。
可以说开关电源技术是目前中小功率直流电能变换装置的主流技术。
开关电源技术已有几十年的历史。
早期产品的开关频率很低，成本昂贵，仅用于诸如卫星等尖端电子设备。
20世纪60、70年代相继出现的晶闸管和其他分立元件制作而成的开关电源，均因效率低下、开关频率低、电路复杂、难于调试等因素而难以普及。
70年代后期，随着集成电路设计与制造工艺水平的不断提高各种质优价廉的开关电源专用集成电路相继出现，以及制造开关电源的新材料、新器件成为开关电源普及的主要动力。
除了各种集成电路外，一些新器件、新材料真正广泛应用于开关电源，从而使开关频率已从20kHz 发展到数百千赫兹甚至数兆赫兹，使开关电源得以广泛应用。
在开关电源轻型化、小型化、高效化的发展历程中，集成电路技术起了决定性的作用。
近20年来，集成开关电源是沿着如下两个方向不断发展的：一个方向是，对开关电源的核心单元－控制电路的集成；另一个方向是，对中、小功率开关电源实现单片集成化，单片开关电源实际上是一种AC-DC电源变换器。
2、设计内容及目的我具体选择的是一个PC主机开关电源的设计。
这就是一个四路输出的开关电源。
通过这个课题的设计可以使自己系统地掌握开关电源的发展过程、其相关的系统知识以及具体的开关电源的设计方法，还有目前比较前沿的开关电源的一些知识。
3、拟采取的设计方案PC主机电源有5路输出±5v和±12v还有电源正常P.G信号，还有待机电源典型的如下：图1.1 PC主机开关电源电路结构框图其主要由主电路、控制电路和保护电路组成。

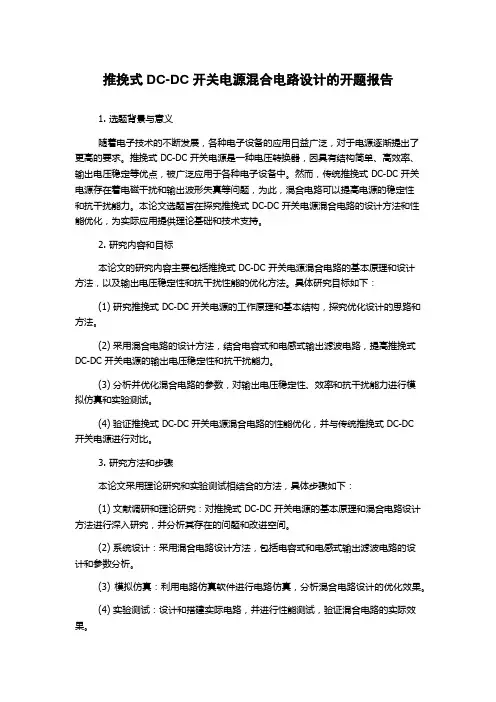

推挽式DC-DC开关电源混合电路设计的开题报告
推挽式DC-DC开关电源混合电路设计的开题报告1. 选题背景与意义随着电子技术的不断发展，各种电子设备的应用日益广泛，对于电源逐渐提出了更高的要求。
推挽式 DC-DC 开关电源是一种电压转换器，因具有结构简单、高效率、输出电压稳定等优点，被广泛应用于各种电子设备中。
然而，传统推挽式 DC-DC 开关电源存在着电磁干扰和输出波形失真等问题，为此，混合电路可以提高电源的稳定性和抗干扰能力。
本论文选题旨在探究推挽式 DC-DC 开关电源混合电路的设计方法和性能优化，为实际应用提供理论基础和技术支持。
2. 研究内容和目标本论文的研究内容主要包括推挽式 DC-DC 开关电源混合电路的基本原理和设计方法，以及输出电压稳定性和抗干扰性能的优化方法。
具体研究目标如下：(1) 研究推挽式 DC-DC 开关电源的工作原理和基本结构，探究优化设计的思路和方法。
(2) 采用混合电路的设计方法，结合电容式和电感式输出滤波电路，提高推挽式DC-DC 开关电源的输出电压稳定性和抗干扰能力。
(3) 分析并优化混合电路的参数，对输出电压稳定性、效率和抗干扰能力进行模拟仿真和实验测试。
(4) 验证推挽式 DC-DC 开关电源混合电路的性能优化，并与传统推挽式 DC-DC开关电源进行对比。
3. 研究方法和步骤本论文采用理论研究和实验测试相结合的方法，具体步骤如下：(1) 文献调研和理论研究：对推挽式 DC-DC 开关电源的基本原理和混合电路设计方法进行深入研究，并分析其存在的问题和改进空间。
(2) 系统设计：采用混合电路设计方法，包括电容式和电感式输出滤波电路的设计和参数分析。
(3) 模拟仿真：利用电路仿真软件进行电路仿真，分析混合电路设计的优化效果。
(4) 实验测试：设计和搭建实际电路，并进行性能测试，验证混合电路的实际效果。
(5) 总结分析：对实验结果进行分析和总结，评估推挽式 DC-DC 开关电源混合电路的优化效果。
4. 预期成果和意义本论文预计可以实现推挽式 DC-DC 开关电源混合电路的优化设计，并验证其输出电压稳定性和抗干扰能力的提高。
开关电源设计 开题报告
开关电源设计开题报告开关电源设计开题报告一、选题背景和意义开关电源是一种常见的电源供应方式，具有高效率、体积小、重量轻、稳定性好等优点，被广泛应用于各种电子设备中。
随着科技的不断发展，对于开关电源的需求也越来越高。
因此，深入研究开关电源的设计原理和方法，对于提高电子设备的性能和可靠性具有重要意义。
二、研究目标和内容本次开题报告的研究目标是设计一种高效、稳定的开关电源，并对其进行性能测试和优化。
具体内容包括：1. 开关电源的基本原理和工作方式；2. 开关电源的设计流程和关键技术；3. 开关电源的性能测试方法和指标；4. 开关电源的优化方法和策略。
三、研究方法和步骤本次研究将采用以下方法和步骤：1. 文献综述：对于开关电源的相关理论和技术进行深入了解和梳理，了解目前的研究状况和存在的问题。
2. 设计方案确定：根据文献综述的结果，确定一种适合的开关电源设计方案，并进行初步仿真和优化。
3. 实验搭建：根据设计方案，搭建开关电源的实验平台，包括电路板的设计和制作。
4. 性能测试：对搭建好的开关电源进行性能测试，包括输出电压稳定性、效率、负载能力等指标的测量。
5. 优化改进：根据性能测试结果，对开关电源进行优化改进，提高其性能和可靠性。
6. 结果分析和总结：对优化后的开关电源进行测试和分析，总结研究结果并提出进一步改进的建议。
四、预期成果和创新点本次研究的预期成果包括：1. 设计出一种高效、稳定的开关电源原型；2. 提出一种有效的开关电源设计方法和优化策略；3. 对开关电源的性能测试结果进行分析和总结，为后续研究提供参考。
本次研究的创新点主要体现在以下几个方面：1. 对于开关电源的设计原理和方法进行深入研究，提出一种新的设计方案；2. 对开关电源的性能测试方法和指标进行探索和改进，提高测试的准确性和可靠性；3. 提出一种有效的开关电源优化方法和策略，提高其性能和可靠性。
五、研究计划安排本次研究计划按照以下时间安排进行：1. 第一阶段（一个月）：进行文献综述，了解开关电源的相关理论和技术；2. 第二阶段（两个月）：确定设计方案，进行初步仿真和优化；3. 第三阶段（一个月）：搭建实验平台，进行性能测试；4. 第四阶段（两个月）：对性能测试结果进行分析和优化改进；5. 第五阶段（一个月）：撰写研究报告和总结。
开关电源开题报告_3
沈阳工程学院毕业设计（论文）开题报告开关直流稳压电源的设计系部: 自动控制工程系专业: 电子信息工程****: *******: **开题时间: 2012年3月26日一、总体说明在开题报告中要求给出你对课题的理解, 类似的研究在国内外的进展情况, 你对系统设计的初步设想, 主要需要解决的技术难题和解决思路, 同时应给出课题的时间安排。
二、开题报告内容1. 毕业设计（论文）课题的目的、意义、国内外现状及发展趋势2. 课题主要工作（设计思想、拟采用的方法及手段）4．3. 完成课题的实验条件、预计设计过程中可能遇到的问题以及解决的方法和措施5．毕业设计（论文）实施计划(进度安排)6．参考文献三、撰写要求1. 报告字数不少于3000字2. 报告内容一律用A4纸打印3.上交时间为毕业设计第三周周末。
二、课题预期目标及主要工作（设计思想、拟采用的方法及手段）1.设计的目标:设计一个半桥式开关电源变换器, 内容包括整个电路框图的确定、主拓扑结构的确定、电路的设计、主要元器件参数的计算与选型、实际电路的制作与调试、各主要参数的测量与数据分析、撰写设计论文。
设计目标：输出电压：+5V , 10A；- 5V ,1A； +12V ,4A； - 12V,1A输出功率: 120W输入电压50～60Hz,115V～230V单向交流电效率大于80%纹波＜30mV 峰峰值2.设计方案（研究/设计方法、理论分析、计算、实验方法和步骤等）:本设计方案的设计思路如下:3.方案的可行性分析:半桥变换器的最大输出功率约为400～500W, 而本设计的目标是输出功率240W, 因此设计合理。
与正激变换器和反激变换器相比, 半桥式变换器稳压范围宽, 更突出的是它在一定范围内输出电压与输入电压变化无关。
半桥变换器的拓扑结构中, 开关管关断时承受的电压为Vdc, 而不像推挽拓扑或单端正激变换器那样为2Vdc。
半桥式开关电源的变压器初级线圈只需要一个绕组, 这也是它的优点, 这对小功率开关电源变压器的线圈绕制多少带来一些方便。
