A卡-N卡 GPU架构解析
为什么A卡的流处理器要比N卡多很多页脚内容1从DX10到DX10.1再到DX11，转眼间显卡已经发展到了第四代，但实际上不管ATI还是NVIDIA，它们的新一代显卡都是在最早的DX10显卡架构基础上不断优化、改进、扩充而来的。
换句话说，即便是到了DX11时代，NVIDIA与ATI的性能大战依然是G80与R600架构的延续。
那么，我们就很有必要对双方的GPU图形架构进行深入研究，详细分析各自的优势与劣势，并且顺便解答网友心中的疑惑：为什么A卡的流处理器要比N卡多很多？管线的由来和传统矢量运算单元的弊端页脚内容2● “管线”的由来——1个时钟周期4次运算在图形处理中，最常见的像素都是由RGB（红绿蓝）三种颜色构成的，加上它们共有的信息说明（Alpha），总共是4个通道。
而顶点数据一般是由XYZW四个坐标构成，这样也是4个通道。
在3D图形进行渲染时，其实就是改变RGBA四个通道或者XYZW四个坐标的数值。
为了一次性处理1个完整的像素渲染或几何转换，GPU的像素着色单元和顶点着色单元从一开始就被设计成为同时具备4次运算能力的算数逻辑运算器（ALU）。
传统像素管线/Shader示意图数据的基本单元是Scalar（标量），就是指一个单独的值，GPU的ALU进行一次这种变量操作，被称做1D标量。
由于传统GPU的ALU在一个时钟周期可以同时执行4次这样的并行运算，所以ALU的操作被称做4D Vector（矢量）操作。
页脚内容3SIMD架构示意图一个矢量就是N个标量，一般来说绝大多数图形指令中N=4。
所以，GPU的ALU指令发射端只有一个，但却可以同时运算4个通道的数据，这就是SIMD（Single Instruction Multiple Data，单指令多数据流）架构。
● “管线”弊端越发明显，引入混合型设计显然，SIMD架构能够有效提升GPU的矢量处理性能，由于顶点和像素的绝大部分运算都是4D Vector，它只需要一个指令端口就能在单周期内完成4倍运算量，效率达到100%。
但是4D SIMD架构一旦遇到1D标量指令时，效率就会下降到原来的1/4，3/4的模块被完全浪费。
为了缓解这个问题，ATI和NVIDIA 在进入DX9时代后相继采用混合型设计，比如R300就采用了3D+1D的架构，允许Co-issue操作（矢量指令和标量指令可以并行执行），NV40以后的GPU支持2D+2D和3D+1D两种模式，虽然很大程度上缓解了标量指令执行效率低下的问题，但依然无法最大限度的发挥ALU运算能力，尤其是一旦遇上分支预测的情况，SIMD在矢量处理方面高效能的优势将会被损失殆尽。
页脚内容4改进的管线/Shader结构可以这么理解，传统的1条管线里面包含了4个基本运算单元，在早期这种架构的执行效率还是很高的，因为大多数程序指令都是4D的。
但由于API和游戏复杂Shader指令的发展，4D指令所占比重开始下降，3D/2D/1D等混合指令频繁出现，所以传统的管线式架构效率越来越低！G80的标量流处理器架构到了DX10时代，不再区分像素单元和顶点单元，还加入了新的几何着色单元，这样GPU的Shader单元不仅要处理像素和顶点操作，还要负责几何等其它操作，混合型指令所占比重越来越大，必须放弃传统的管线式架构。
●G80的标量流处理器架构因此，NVIDIA从G80开始架构作了变化，把原来的4D着色单元彻底打散，流处理器不再针对矢量设计，而是统统改成了标量运算单元。
每一个ALU都有自己的专属指令发射器，初代产品拥有128个这样的页脚内容51D运算器，称之为流处理器。
这些流处理器可以按照动态流控制智能的执行各种4D/3D/2D/1D指令，无论什么类型的指令执行效率都能接近于100%！G8X家族核心架构图如此一来，对于依然占据主流的4D矢量操作来说，G80需要让1个流处理器在4个周期内才能完成，或者是调动4个流处理器在1个周期内完成，那么G80的执行效率岂不是很低？没错，所以NVIDIA大幅提升了流处理器工作频率（两倍于核心频率），扩充了流处理器的规模（128个），这样G80的128个标量流处理器的运算能力就基本相当于传统的64个（128×2/4）4D矢量ALU。
页脚内容6G8X/G9X系列：8个流处理器为一组，2x8=16个为一簇当然这只是在处理4D指令时的情形，随着图形画面越来越复杂，1D、2D、3D指令所占比例正在逐年增多，而G80在遇到这种指令时可说是如鱼得水，与4D一样不会有任何效能损失，指令转换效率高并且对指令的适应性非常好，这样G80就将GPU Shader执行效率提升到了新的境界！页脚内容7MIMD架构示意图与传统的SIMD架构不同，G80的这种标量流处理器被称为MIMD（Multiple Instruction Multiple Data，多指令多数据流）架构。
G80的架构听起来很完美，但也存在不可忽视的缺点：根据前面的分析可以得知，4个1D标量ALU和1个4D矢量ALU的运算能力是相当的，但是前者需要4个指令发射端和4个控制单元，而后者只需要1个，如此一来MIMD架构所占用的晶体管数将远大于SIMD架构！R600的超标量流处理器架构G80的128个1D标量ALU听起来规模很庞大，而且将4D矢量指令转换为4个1D标量指令时的效率也能达到100%，但实际上如果用相同的晶体管规模，可以设计出更加庞大的ALU运算器，这就是R600的流处理器架构。
●ATI改进传统架构，制造庞大规模的流处理器页脚内容8与革命性的G80架构不同，R600身上有很多传统GPU的影子，其Stream Processing Units很像上代的Shader Units，它依然是传统的SIMD架构。
R600拥有4个SIMD阵列，每个SIMD阵列包括了16个Stream Processing Units，这样总共就是64个，但不能简单地认为它拥有64个流处理器，因为R600的每个Units内部包含了5个ALU：页脚内容9我们来仔细看看R600的流处理器架构：Branch Execution Unit（分歧执行单元）就是指令发射和控制器，它获得指令包后将会安排至它管辖下5个ALU，进行流控制和条件运算。
General Purpose Registers（通用寄存器）存储输入数据、临时数值和输出数据，并不存放指令。
由于内部的5个1D ALU共享同一个指令发射端口，因此宏观上R600应该算是SIMD（单指令多数据流）的5D矢量架构。
但是R600内部的这5个ALU与传统GPU的ALU有所不同，它们是各自独立能够处理任意组合的1D/2D/3D/4D/5D指令，完美支持Co-issue（矢量指令和标量指令并行执行），因此微观上可以将其称为5D Superscalar超标量架构。
通过上图就可以清楚的看到，单指令多数据流的超标量架构可以执行任意组合形式的混合指令，在一个Stream Processing Units内部的5个ALU可以在单时钟周期内进行5次MAD（Multiply-Add，乘加）运算，页脚内容10其中比较“胖”的ALU除了MAD之外还能执行一些函数（SIN、COS、LOG、EXP等）运算，在特殊条件下提高运算效率！现在我们就知道R600确实拥有64x5=320个流处理器。
R600的流处理器之所以能比G80多好几倍就是得益于SIMD架构，可以用较少的晶体管堆积出庞大规模的流处理器。
但是在指令执行效率方面，SIMD 架构非常依赖于将离散指令重新打包组合的算法和效率，正所谓有得必有失。
通过前面的分析我们可以初步得出这样的结论：G80的MIMD标量架构需要占用额外的晶体管数，在流处理器数量和理论运算能力方面比较吃亏，但却能保证超高的执行效率；而R600的SIMD超标量架构可以用较少的晶体管数获得很多的流处理器数量和理论运算能力，但执行效率方面要依具体情况而定。
G92和RV670：核心架构没有任何变化G80和R600都是不计成本的作品，成本高、功耗发热大，随着新工艺逐渐走向成熟，双方不约而同的推出了改良版的核心，使得新高端产品的以大规模量产，这就诞生了G92和RV670核心，这两颗GPU 虽然都拥有众多诱人的新特性，但实际上核心架构方面没有任何的变化。
●G92相对于G80的改进：1. 制造工艺由90nm升级至65nm；2. 新工艺集成度更高，G92的GPU核心部分与2D输出模块（NVIO）合二为一，是单芯片设计；3. PC I-E控制器升级支持2.0版本，带宽倍增；4. 高清视频解码引擎由VP1升级至VP2，支持MPEG2和H.264的完全硬解码，VC-1部分硬解码；5. 加入H DC P支持和HDMI输出支持；6. 显存控制器由384bit降至256bit，这是控制成本的需要。
由于显存控制器绑定光栅单元（ROP），因此G92的光栅单元只有16个，而G80是24个；7.纹理寻址单元数量加倍，纹理采样效率提升。
在以上诸多改进之中，只有这一项才是设计到核心架构的，因此这里重点介绍：页脚内容11G80的流处理器结构G92的流处理器结构页脚内容12上面两幅架构图清楚的体现出了G80和G92的差异。
NVIDIA GPU的流处理器簇和纹理单元还有一级缓存是绑定在一起的，G80的每簇内建了8个纹理过滤单元（Texture Filtering Unit）和4个纹理寻址单元（Texture Addressing Unit），总共数目就是64个TFU和32个TAU。
而G92则提升至每组内建8个TFU和8个TAU，总共64个TFU和64个TAU，也就是纹理寻址单元数量加倍。
更多的TAU可令单一周期处理更多的纹理采样操作，部分情况下纹理处理器效率提升一倍！虽然DX9C 时代反复强调高像素/纹理比例，但DX10时代引入了更多的纹理操作，并且SM4.0支持更复杂的纹理阵列，以便让物体表面拥有更丰富的细节，并且在超高分辨率下也不至于失真，但也对纹理操作提出了较高的要求，NVIDIA此举意在提升Call of Juarez、Crysis这种高精度游戏中的效率。
事实上，除了G80核心之外，G84、G86、G92、G96等所有衍生出来的小核心都改进了纹理单元设计，也就是说从8600GT开始起纹理寻址单元的数量就与纹理过滤单元相等了，只是中低端显卡的变化未能引起大家的重视。
●RV670相对于R600的改进：1. 制造工艺由80nm升级至55nm；2. PC I-E控制器升级支持2.0版本，带宽倍增；3. 高清解码引擎由原来的Shader解码升级为UVD引擎，支持H.264和VC-1的完全硬解码；4. 显存控制器由512bit降至256bit，这是控制成本的需要，而且以R600和RV670的运算能力其实不需要太高的显存位宽；5. 支持PowerPlay节能技术，待机功耗很低；6. API升级至DX10.1；虽然API升级了，但实际上只不过是加入了新的Shader Model 4.1指令集而已，流处理器架构方面没有变化，甚至光栅单元和纹理单元都没有任何改动。
显卡结构及工作原理详细解读【范本模板】
什么是显卡?显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将CPU送来的影像资料(data)处理成显示器(monitor)可以了解的格式,再送到显示屏（screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素,电脑必须决定如何处理每个像素，以便生成图像。
为此,它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能,否则这一转换是在显卡上进行的.我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是：主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后,它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来,显卡已经有了很大改进。
第一块显卡称为单色显示适配器(MDA），只能在黑色屏幕上显示绿色或白色文本.而现在,新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵(QuantumExtendedGraphicsArray,QXGA)这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色.根据二进制数据生成图像是一个很费力的过程.为了生成三维图像,显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
A卡-N卡 GPU架构解析
为什么A卡的流处理器要比N卡多很多页脚内容1从DX10到DX10.1再到DX11，转眼间显卡已经发展到了第四代，但实际上不管ATI还是NVIDIA，它们的新一代显卡都是在最早的DX10显卡架构基础上不断优化、改进、扩充而来的。
换句话说，即便是到了DX11时代，NVIDIA与ATI的性能大战依然是G80与R600架构的延续。
那么，我们就很有必要对双方的GPU图形架构进行深入研究，详细分析各自的优势与劣势，并且顺便解答网友心中的疑惑：为什么A卡的流处理器要比N卡多很多？管线的由来和传统矢量运算单元的弊端页脚内容2● “管线”的由来——1个时钟周期4次运算在图形处理中，最常见的像素都是由RGB（红绿蓝）三种颜色构成的，加上它们共有的信息说明（Alpha），总共是4个通道。
而顶点数据一般是由XYZW四个坐标构成，这样也是4个通道。
在3D图形进行渲染时，其实就是改变RGBA四个通道或者XYZW四个坐标的数值。
为了一次性处理1个完整的像素渲染或几何转换，GPU的像素着色单元和顶点着色单元从一开始就被设计成为同时具备4次运算能力的算数逻辑运算器（ALU）。
传统像素管线/Shader示意图数据的基本单元是Scalar（标量），就是指一个单独的值，GPU的ALU进行一次这种变量操作，被称做1D标量。
由于传统GPU的ALU在一个时钟周期可以同时执行4次这样的并行运算，所以ALU的操作被称做4D Vector（矢量）操作。
页脚内容3SIMD架构示意图一个矢量就是N个标量，一般来说绝大多数图形指令中N=4。
所以，GPU的ALU指令发射端只有一个，但却可以同时运算4个通道的数据，这就是SIMD（Single Instruction Multiple Data，单指令多数据流）架构。
● “管线”弊端越发明显，引入混合型设计显然，SIMD架构能够有效提升GPU的矢量处理性能，由于顶点和像素的绝大部分运算都是4D Vector，它只需要一个指令端口就能在单周期内完成4倍运算量，效率达到100%。
电脑显卡的知识介绍
电脑显卡的知识介绍电脑显卡的知识介绍显卡是个人计算机基础的组成部分之一，将计算机系统需要的显示信息进行转换驱动显示器，并向显示器提供逐行或隔行扫描信号，控制显示器的正确显示，没有显卡，连接电脑的显示器屏幕就会是一片漆黑。
小编整理了电脑显卡的知识介绍，欢迎欣赏与借鉴。
理论知识显卡（GPU）是电脑的一个重要组成部分，承担着输出显示图形的任务，作用是协助CPU，提高整体的运行速度。
比如我们玩游戏时，CPU负责计算你控制的角色和你对敌人造成的暴击，显卡负责渲染（显示）你与超神对手的超神之战（幼儿园之战）。
GPU一张显卡由GPU、风扇等部件组成（笔记本电脑也不例外），其核心部件是GPU（显示核心），是显卡的心脏，相当于CPU在电脑中的作用。
现在的GPU生产公司只有两家：NVIDIA和AMD，这两家公司在生产出一块GPU之后会对其进行命名，比如GTX960、GTX970、GTX1080Ti（比较顶级的显卡）等，再交付给下游的显卡制造商（比如影驰，七彩虹）去组装成显卡，这类显卡被称之为“非公版显卡”，在出售时会在“显示核心型号”前加上自己厂商的名称作为前缀用于和其他厂商进行区分。
进阶知识显卡最重要的有两点，一个是显存，一个是核心。
核心和显存的关系就像电脑中的CPU与内存的关系。
核心负责处理运算图形数据，而显存则负责缓存图形数据，核心在运算时要用到的数据都是在显存中调用的，所以显存的性能直接决定了核心调用数据的效率，间接影响了显卡的性能。
复杂的图形运算就需要性能强大的核心来应付，而这时候核心的数据吞吐量是非常巨大的，需要容量和带宽足够强大的显存来缓存这些数据。
除了画质外，游戏在高分辨率下的图形运算量也是非常巨大的。
说白了就是显存低了，显示加载会变慢，人类直观感受的感觉就是打游戏进入下一个大型地图会有“卡顿”的感觉，这是因为显存没有足够大来提前加载。
而如果核心不好，大型的3D游戏地图就没有办法显示出来，不存在卡顿，因为你的电脑是没有办法进行地图的模型计算，你就不可能看的到地图。
显卡参数解释(整合版)
3D API则是指显卡与应用程序直接的接口，目前个人电脑中主要应用的3D API有DirectX和OpenGL。
目前主流DirectX有DirectX10、DirectX10.1和DirectX11
SP单元
SP单元也叫流处理单元，SP单元个数越多，则处理能力越强，一般成正比关系。
流处理器多少对显卡性能有决定性作用！！
N卡做的好的有（品牌），影驰，映众，小影霸，七彩虹，双敏，盈通，XFX讯景等
专门做ATI的厂商 迪兰恒进 蓝宝石
专门做NVDIA厂商 丽台 索泰 影驰
有一种说法GTX260>HD4860>9800GTX+（就是GTS250）>HD4850>9800GTX>8800GTX
PCI-Express分PCI-Express1.0和PCI-Express2.0
PCI-E 2.0相对于目前的1.0来说，的确是名副其实的双倍规格：
带宽翻倍
将单通道PCI-E X1的带宽提高到了500MB/s，也就是双向1GB/s
通道翻倍
显卡接口标准升级到PCI-E X32，带宽可达32GB/s
插槽翻倍
显卡参数解释（整合版）
芯片厂商
A卡指使用Ati公司的显示芯片生产的显卡。
N卡指使用Nvidia公司的显示芯片生产的显卡。
ATI
Nvidia
追求的是画质
追求的是流畅（游戏帧数）
游戏高清都可以
适合玩游戏
制造工艺
芯片都是由很多晶体管集成起来的，晶体管数量越多，芯片性能越强。
生产工艺这个数值越小，芯片可以集成的晶体管数量就越多，就越先进，不过，同型号的芯片，生产工艺不同，芯片性能理论上没差距
显卡帝手把手教你读懂GPU架构图
GPU架构“征途之旅”即日起航显卡GPU架构之争永远是DIY玩家最津津乐道的话题之一，而对于众多普通玩家来说经常也就看看热闹而已。
大多数玩家在购买显卡的时候其实想的是这款显卡是否可以满足我实际生活娱乐中的应用要求，而不大会很深入的关注GPU的架构设计。
不过，如果你想成为一个资深DIY玩家，想与众多DIY高手“高谈阔论”GPU架构设计方面的话题的时候，那么你首先且必须弄明白显卡GPU架构设计的基本思想和基本原理，而读懂GPU架构图正是这万里长征的第一步。
显卡帝手把手教你读懂GPU架构图通过本次GPU架构图的“征途之旅”，网友朋友将会和显卡帝共同来探讨和解密如下问题：一、顶点、像素、着色器是什么；二、SIMD与MIMD的架构区别；三、A/N在统一渲染架构革新中的三次交锋情况如何；四、为什么提出并行架构设计；五、A/N两家在GPU架构设计的特点及其异同点是什么。
以上目录也正是本文的大致行文思路，显卡帝希望能够通过循序渐进的分析与解读让众多玩家能够对GPU架构设计有个初步的认识，并且能够在读完本文之后能对GPU架构图进行独立认知与分析的基本能力，这将是本人莫大的欣慰。
非统一架构时代的GPU架构组件解读上世纪的绝大多数显示加速芯片都不能称之为完整意义上的GPU，因为它们仅仅只有像素填充和纹理贴图的基本功能。
而NVIDIA公司在1999年所发布的GeForce 256图形处理芯片则首次提出了GPU的概念。
GPU所采用的核心技术有硬件T&L、立方环境材质贴图和顶点混合、纹理压缩和凹凸映射贴图、双重纹理四像素256位渲染引擎等，而硬件T&L （Transform and Lighting，多边形转换与光源处理）技术可以说是GPU问世的标志。
演示硬件几何和光影（T&L)转换的Demo● 传统的固定渲染管线渲染管线也称为渲染流水线，是显示芯片内部处理图形信号相互独立的的并行处理单元。
在某种程度上可以把渲染管线比喻为工厂里面常见的各种生产流水线，工厂里的生产流水线是为了提高产品的生产能力和效率，而渲染管线则是提高显卡的工作能力和效率。

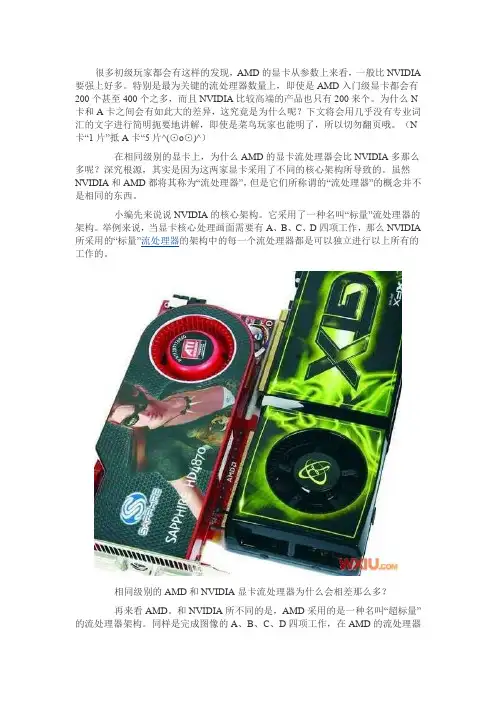

基础：看懂A卡和N卡的流处理器
很多初级玩家都会有这样的发现，AMD的显卡从参数上来看，一般比NVIDIA 要强上好多。
特别是最为关键的流处理器数量上，即使是AMD入门级显卡都会有200个甚至400个之多，而且NVIDIA比较高端的产品也只有200来个。
为什么N 卡和A卡之间会有如此大的差异，这究竟是为什么呢？下文将会用几乎没有专业词汇的文字进行简明扼要地讲解，即使是菜鸟玩家也能明了，所以切勿翻页哦。
（N 卡“1片”抵A卡“5片^(⊙o⊙)^）在相同级别的显卡上，为什么AMD的显卡流处理器会比NVIDIA多那么多呢？深究根源，其实是因为这两家显卡采用了不同的核心架构所导致的。
虽然NVIDIA和AMD都将其称为“流处理器”，但是它们所称谓的“流处理器”的概念并不是相同的东西。
小编先来说说NVIDIA的核心架构。
它采用了一种名叫“标量”流处理器的架构。
举例来说，当显卡核心处理画面需要有A、B、C、D四项工作，那么NVIDIA 所采用的“标量”流处理器的架构中的每一个流处理器都是可以独立进行以上所有的工作的。
相同级别的AMD和NVIDIA显卡流处理器为什么会相差那么多？再来看AMD。
和NVIDIA所不同的是，AMD采用的是一种名叫“超标量”的流处理器架构。
同样是完成图像的A、B、C、D四项工作，在AMD的流处理器中，每个流处理器只会进行其中的一项工作。
换句话来说，在AMD的显卡中需要多达四个流处理器才能完成一套完整的工作，另外还必须额外再占用一个流处理器进行四个流处理器的协调以及输入和输出工作。
故此玩家也可以这样的认为：在AMD的显卡架构中，五个流处理器才能抵上NVIDIA一个流处理器。
在同样的晶体管下，AMD可以制造成更多的“流处理器”不同的流处理器架构各有优劣即使是入门级的HD5450也有多达80个流处理器，可是一旦折算下来……方面，虽然一个流处理器可以完成四项工作，但是有一个非常大的弊端，那就是执行效率的问题。
因为如果要同时进行A，B、C、D四项工作，那么一个流处理器需要在四个时钟周期内才能完成。
显卡架构之争AMD与NVIDIA的差异
显卡架构之争AMD与NVIDIA的差异显卡架构之争：AMD与NVIDIA的差异随着科技的不断进步，显卡在计算机领域扮演着越来越重要的角色。
AMD和NVIDIA作为目前市场上最主要的两个显卡制造商，其显卡架构之间存在着一些显著区别。
本文将就AMD和NVIDIA的差异进行探讨，以帮助读者更好地了解这两个品牌之间的不同之处。
一、显卡架构概述在了解AMD和NVIDIA的差异之前，首先需要了解显卡架构的概念。
显卡架构是指显卡处理器（GPU）的设计和组织方式，它决定了显卡在图形处理和计算方面的性能。
不同的架构对显卡的运算能力、功耗、温度控制等方面都有重要影响。
二、AMD显卡架构AMD的显卡架构主要采用了统一着色器架构，这意味着显卡处理器上的每个着色器单元都能够完成多种类型的计算任务。
这种设计使得AMD显卡在处理图形和计算任务时更加高效，可以同时处理多个任务，提升整体性能。
同时，AMD显卡的着色器单元数量较多，处理图像的速度更快，可以呈现更细腻逼真的画面。
此外，AMD的显卡架构还采用了高通量计算单元（Stream Processor），这是一种专门用于处理大规模计算任务的处理器单元。
高通量计算单元为AMD显卡提供了强大的计算能力，在人工智能、科学计算等领域有着优异的表现。
三、NVIDIA显卡架构与AMD不同，NVIDIA的显卡架构采用了多线程调度架构。
这种架构允许显卡处理器同时执行多个计算任务，从而提高处理效率。
此外，NVIDIA的显卡架构还具备动态并行性（Dynamic Parallelism）功能，可以在运行中生成新的并行任务，以进一步提高显卡的计算性能。
NVIDIA显卡架构还引入了独立的光线追踪加速硬件（RT Core），这使得显卡在处理逼真的实时光线追踪效果时更加高效。
光线追踪技术可以让光线在场景内进行反弹、折射等真实物理现象的模拟，从而呈现出更真实的影像。
四、AMD与NVIDIA之间的差异1. 性能差异尽管AMD和NVIDIA的显卡架构都具备强大的计算能力，但由于架构设计的差异，两者在不同应用场景下的性能表现有所不同。
显卡n卡和a卡区别在哪里？
显卡n卡和a卡区别在哪里？对于玩游戏的用户而言，显卡是电脑非常重要的组成部分之一，市面上的显卡阵营可以分为N卡和A卡，N卡是NVIDIA英伟达显卡简称，A卡就是AMD显卡简称了。
那我们在选择显卡时要了解N卡和A卡的区别好方便我们选择合适自己的显卡。
显卡n卡和a卡的区别视频及画面的对比：在进行视频处理的这一方面，A卡就会占据了很多的优势，因为是默认的关系，所以就不需像N卡一样进行分辨率的设定，一般情况下只需装配好驱动后就不需要再进行设置什么了。
因为在你装配好驱动之后，会自动的检测电脑显示器，自动的将分辨率和刷新率进行设定。
而关于Nvidia显卡就需要一定的烦心，在装配好驱动之后，分辨率都是维持在640*480，显示器的刷新率也是固定在60赫兹。
但是CRT就需要麻烦一点，需要手动进行调节，将数值调整为85赫兹，有很多人都不会去调整CRT，就让其一直保留在60赫兹状态。
性价比：在市面上，价格有时候会存在于决定性的因素。
对于A卡和N 卡的价格对比，肯定的N卡的价位要比A卡稍微高出那么一点，A卡用于一般的办公或者是作图就比较适合。
而N卡的兼容性很高，N卡的默认为所有游戏都应用程序控制的，所以在玩游戏的时候N卡会比A卡更加受到大家的推崇。
所以在选择的时候要进行一定的区分，如果电脑的使用途径的游戏比较多，那就可以以选择使用N卡，若游戏比较少，只是针对于办公或者是作图之类的事，就可以选择A卡来进行使用。
价位对比：A卡主流型号AMDHD7750：电商报价为：699-799元。
在主流的价位中，AMD的最新显卡为HD7750，长久以来AMD和NVIDIA在价位中就有过激烈的分歧，论性能往往都是A卡会略胜一筹，这得归功于AMD的迅速调价策略。
而A卡耐高温，对色彩之类的还原也比较好，玩游戏的时候画面更加的逼真。
N卡主流型号NVIDIAGTX650：电商报价699-799元。
在以前，N 卡的市场要远远高于A卡，因为N卡的通用计算能力比A卡要强，在运行游戏时性能极佳，所以在游戏方面，N卡就要高过A卡。
N卡和A卡对比 费米技术
A TI显卡和NVIDIA显卡的区别1、A卡N卡由于在架构方面不同（A卡采用的是4D+1的矢量结构，它SP比N卡的SP结构上简单很多，5个SP一组，5个才有一个完整计算单元的功能。
虽然单个SP功能和执行灵活程度上不如N卡SP，但是好处是结构简单易于堆砌，可以比较容易堆积更大数量）所以无法具体说那个更好，只能说那个更符合使用者的需求。
2、A卡与N卡在同级别产品上A卡的流处理器数量要远远高于N卡甚至是数倍，所以在画质上A卡要领先N卡。
3、在默认条件下N卡的速度要高于A卡,但如果加大分辨率，开4倍以上抗锯齿（对图像边柔化处理）n卡的速度下降比较明显，A卡就不会大幅度速度下降（所谓速度下降就是测试软件跑的贴数）例如在极品飞车：卡本峡谷》和《命令与征服3》中由于游戏中有很多场景涉及到光照效果及雾化处理的场景，尤其在打开动态模糊之后，象素的运算量非常大，A 卡就有明显的优势。
4、A卡以前在驱动方面比较差，对一些游戏有兼容性的问题，但是现在已经注重驱动问题并在不断的改进，基本不会出现花屏死机的问题。
n卡在驱动研发方面很地道，也很全面，但也很狡猾，在中等特效下驱动就命令显卡省略了许多不易察觉的运算，减少了显卡的负担，于是帧数更高，然而在高特效下那些不易被察觉的特效细节就不得不表现出来了，因此此时A TI就占优势了。
在驱动的更新方面A TI基本一个月更新一次但nvidia更新的就很慢。
5、物理加速只能在显卡有空闲的时候进行优化，所以当高特效下显卡满载的时候，物理加速也无法抵挡A TI的实力。
6、a卡对N卡有绝对的价格优势7、A卡更适合超频（做工精细，用料充足，功耗小）8、ati已经被AMD收购，在技术力量和研发团队方面要明显优于NVIDIA.intel也在最新的I3系列CPU上集成了GPU。
而nvidia虽然传言也在研制X86cpu，但相对AMD和intel来说起步很晚，更可能面对2家的挤兑。
所以个人认为A TI比较有潜力（除非nvidia被intel 收购）什么是费米显卡一块40nm工艺30亿个晶体的超级大芯片上集成4个GPU。
显卡A卡N卡的简单分析
显卡A卡N卡的简单分析关于显卡A卡N卡的简单分析范文在配置兼容机的时候，常常会遇到A卡N卡的专业术语，今天黑山就给大家简单的介绍一下关于A卡和N卡。
A指的是ATI 一个显卡厂商，N指的是NVIDIA 另一个显卡厂商，他们是显卡芯片的两家最大的生产厂商。
也就是说，平时所谓的A卡就是指的采用ATI显卡芯片的显卡,比如9550,X1600等等，N卡就是采用NVIDIA显卡芯片的显卡,比如7600GT,6600LE等等。
在性能上，A卡适合玩游戏，N卡适合作设计，总体来说N卡比A卡要高端,买合适的N卡也是很好玩游戏的，而且可以做图片,影视设计. N卡,其产品有GeForce Ti系列,GeForce FX系列等等。
A卡，其中产品有镭. X系列。
其中N卡注重3D性能和速度。
A卡注重2D平面画质。
n显卡芯片有GT GS ...那有什么区别呢？GT就是比GS更高一级的，是该系列中的高端，有点汽车中GT的味道，GTX是高端中的高端一般可以理解为GT eXtreme。
nVidia具有一项技术，能使独力显卡也能共享内存作为显存。
还有一个是Ultra，在GF7系列之前代表着最高端，但7系列最高端的命名就改为GTX。
一块显卡显卡芯片出来后我们称它为公版，为了占据各个价位的市场于是就对其频率做提升或降低后作为新产品来销售，而显卡的.后缀则是对其频率的解释，GT超频版，GS是降频版，什么都没有就是公版从显卡上来说GS是指高清版，GT是指加强版。
从性能上来说，同型号的显卡GT比GS强很多。
除了GS，GT外，还有，LE，GE，GTS，GTX，还有ATI的PRO，XT，XTX等型号。
LE代表的是降频版。
GE代表的是影音高清游戏版 GTS代表的是超级加强版。
GTX代表的是终极版（旗舰版）PRO代表的是平民价位的超级加强版。
XT代表的是超级加强版。
XTX代表的是终极版（旗舰版）。
从性能上来说，等级从低到高是这样排的。
N卡：LE-GS-GE-GT-GTS-GTX A卡：GT-PRO-XT-XTX A卡与N卡的优缺点以及适合的人群这一直是个争论不休的话题。
