AN2005中心化验室设备布置设计规定(审查稿)

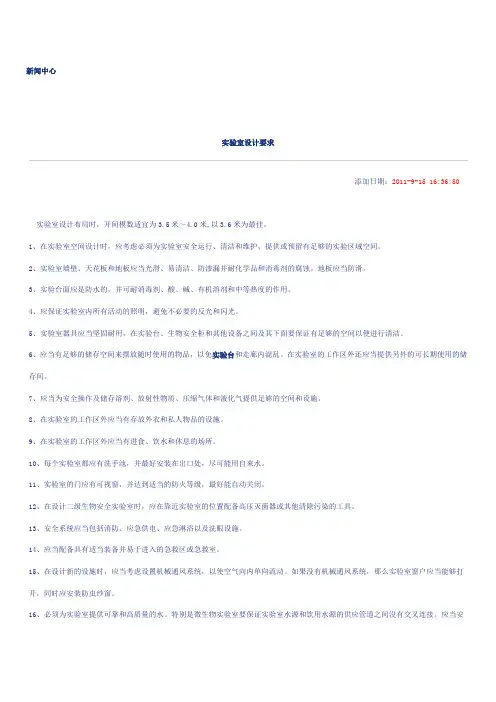

化验室设计要求
新闻中心实验室设计要求添加日期：2011-9-15 16:36:50实验室设计布局时，开间模数适宜为3.5米～4.0米,以3.6米为最佳。
1、在实验室空间设计时，应考虑必须为实验室安全运行、清洁和维护，提供或预留有足够的实验区域空间。
2、实验室墙壁、天花板和地板应当光滑、易清洁、防渗漏并耐化学品和消毒剂的腐蚀。
地板应当防滑。
3、实验台面应是防水的，并可耐消毒剂、酸、碱、有机溶剂和中等热度的作用。
4、应保证实验室内所有活动的照明，避免不必要的反光和闪光。
5、实验室器具应当坚固耐用，在实验台、生物安全柜和其他设备之间及其下面要保证有足够的空间以便进行清洁。
6、应当有足够的储存空间来摆放随时使用的物品，以免实验台和走廊内混乱。
在实验室的工作区外还应当提供另外的可长期使用的储存间。
7、应当为安全操作及储存溶剂、放射性物质、压缩气体和液化气提供足够的空间和设施。
8、在实验室的工作区外应当有存放外衣和私人物品的设施。
9、在实验室的工作区外应当有进食、饮水和休息的场所。
10、每个实验室都应有洗手池，并最好安装在出口处，尽可能用自来水。
11、实验室的门应有可视窗，并达到适当的防火等级，最好能自动关闭。
12、在设计二级生物安全实验室时，应在靠近实验室的位置配备高压灭菌器或其他清除污染的工具。
13、安全系统应当包括消防、应急供电、应急淋浴以及洗眼设施。
14、应当配备具有适当装备并易于进入的急救区或急救室。
15、在设计新的设施时，应当考虑设置机械通风系统，以使空气向内单向流动。
如果没有机械通风系统，那么实验室窗户应当能够打开，同时应安装防虫纱窗。
16、必须为实验室提供可靠和高质量的水。
特别是微生物实验室要保证实验室水源和饮用水源的供应管道之间没有交叉连接。
应当安装防止逆流装置来保护公共饮水系统。
17、要有可靠和充足的电力供应和应急照明，以保证人员安全离开实验室。
备用发电机对于保证重要设备的正常运转的通风都是必要的。
18、要有可靠和充足的燃气供应。
化验室布置方案及布置图
关于化验室布置方案的报告××设计院设计的化验楼无论是布局还是内部建构都十分不合理。
化验室要求远离灰尘、烟雾、噪音、电磁干扰和有震动源的环境，因此化验室不应建在交通要道、生产车间等有较大影响的设施近旁。
而本化验室恰恰布局于此环境之下，东靠还原车间，西傍生产路，南接35KV变电站，北临循环水泵房。
为利于发生意外时人员的撤离，化验室门通常是朝外开，而其设计的朝里开，走廊较窄，也无法变更。
特别是底楼相临楼梯的两间分析室里面，其中间分别有一根立柱，这使原本并不宽敞的空间更显狭窄，妨碍以后的操作。
化验楼既已依设计建造，即将完工，只能运用智慧将不良影响减小到最低限度，特制定以下布置方案：一、布置原则1、不易搬动的化验用材料放在一楼，如钢瓶。
2、精密仪器为减少震动、粉尘等干扰，布置于远离还原车间的西侧。
3、易燃易爆药品，化验用水不得放在二楼。
4、便于化验员的操作，方便快捷的出具检验报告单。
5、因房间较少，在不影响工作的前提下，应考虑将化验使用空间减到最低。
二、各房间布置1、光谱仪是实验室的最核心的仪器，因使用氩气瓶，属精密仪器，占地不是太大，布置于105室（后附布置图，下同）是最合适的。
因光谱仪须使用循环水箱，只能布置于隔壁106室，本着就近原则，钢瓶也布置于106是适宜的。
2、因103和104房间较宽敞，但中间有一立柱，妨碍化学分析，综合考虑，104设置仪器分析室，用于煤气和煤质的化验；103设置仓储室，用于化验所用物资和样品的存储。
3、101房间紧临道路和车间，可布置制样室，放置预处理镁锭试样和钢铁试样的车床、钻床等制样设备。
余下的102布置纯水制备室。
4、203和204较宽敞，作为化学分析室使用。
205环境最优，作为天平室使用。
201临近还原车间和道路，布置马弗炉室。
5、化验员大多为女性同志，比较爱美，为方便更衣必须设更衣室。
再者马弗炉室温度较高，可以为203作以下缓冲。
6、化验室有许多档案资料，便于化验单的出具，必须设置资料室，剩下206一间作为资料室。

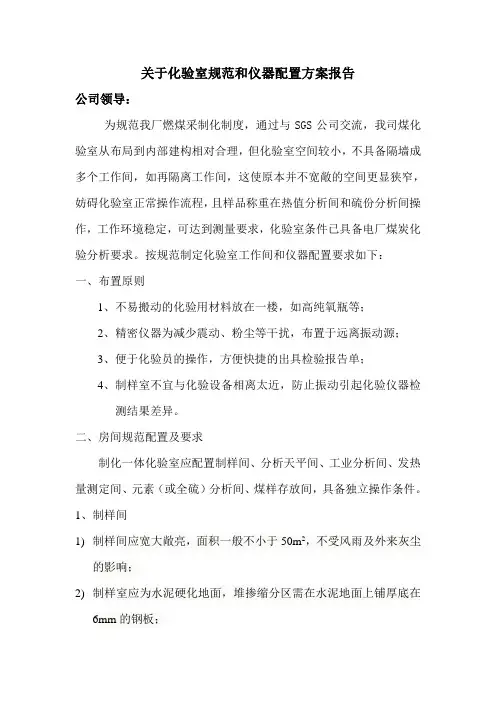

关于化验室规范和仪器配置方案报告
关于化验室规范和仪器配置方案报告公司领导：为规范我厂燃煤采制化制度，通过与SGS公司交流，我司煤化验室从布局到内部建构相对合理，但化验室空间较小，不具备隔墙成多个工作间，如再隔离工作间，这使原本并不宽敞的空间更显狭窄，妨碍化验室正常操作流程，且样品称重在热值分析间和硫份分析间操作，工作环境稳定，可达到测量要求，化验室条件已具备电厂煤炭化验分析要求。
按规范制定化验室工作间和仪器配置要求如下：一、布置原则1、不易搬动的化验用材料放在一楼，如高纯氧瓶等；2、精密仪器为减少震动、粉尘等干扰，布置于远离振动源；3、便于化验员的操作，方便快捷的出具检验报告单；4、制样室不宜与化验设备相离太近，防止振动引起化验仪器检测结果差异。
二、房间规范配置及要求制化一体化验室应配置制样间、分析天平间、工业分析间、发热量测定间、元素（或全硫）分析间、煤样存放间，具备独立操作条件。
1、制样间1)制样间应宽大敞亮，面积一般不小于50m2，不受风雨及外来灰尘的影响；2)制样室应为水泥硬化地面，堆掺缩分区需在水泥地面上铺厚底在6mm的钢板；3)制样室内不设有水源，避免潮湿；4)电源配备合理，设备必须具有良好的接地保护；5)制样间不能受强光照射，不能有热源；6)通风（能上下抽风）、防尘（配置大功率抽风机）防火。
2、分析天平间环境1)房间应避免阳光直射，最好选择阴面房间或采用遮光办法；2)远离震源，如制样机、振筛机等震动机械；3)远离热源（如灰熔融性测试仪）等环境；4)工作室内温度应恒定，以20℃左右为佳；5)工作室内的相对湿度应在45%～75%之间为最佳；6)工作室内应清洁干净，避免气流的影响；7)面积一般不小于10m2为宜。
3、工业分析间1)有变频空调，保持温度恒定；2)通风、排气，无阳光照射。
4、发热量测定间3)有变频空调，保持温度恒定；4)无强空气对流，无阳光照射。
5、元素（全硫）分析间要求5)有变频空调，保持温度恒定；6)有上抽风，排除检测产生的废气；7)全部电缆跑线,单独接地线。
化学实验室配置标准
化学实验室配置标准化学实验室化学实验室的功能：为课程内容提供演示实验、学生实验、科学实践活动的场地，为开放式探究实验提供方便。
它包含实验室、仪器室、准备室、药品室等配套设施。
（一）化学实验室装备注：二个以上实验室的学校，至少有一个实验室必须有现代化设备，其余的逐步装备完善。
（二）环境及设计要求1、化学实验室应建在一楼，有利于供排水。
2、实验室的平面设计要求：第一排实验桌前沿与黑板的水平距离不应小于2500mm，边座的学生与黑板远端的水平视角不应小于30°；最后一排实验桌的后沿距后墙不应小于1200mm，与黑板的水平距离不应大于11000mm。
3、照明：采用自然光及辅助照明。
演示台和学生实验桌面的平均照度不应低于200Lx，写黑板宜设局部照明，其垂直照度的平均值不应低于200Lx，黑板面上的照度均匀度不应低于0.7。
实验台面无阳光直射，室内无可见眩光。
4、遮光：窗户安装遮光窗帘。
5、通风：采用自然通风。
6、噪声：室内环境噪声应低于60分贝。
7、温度：室内温度以16℃-28℃为宜。
8、供电指标：讲台设控制中心，集中控制学生实验电源，讲台设单相交流电（220V）和低压交、直流电；其中：低压交流设：2-24V 连续可调，额定电流6A；稳压直流1.5-24V连续可调，额定电流5A，设漏电过载保护。
学生实验台设单相220V二、三孔插座和低压交流：2-16V连续可调，额定电流2A；稳压直流1-16V连续可调，额定电流2A。
9、水源：供水水压不低于2×10Pa，污水排入污水管道。
10、安全：配备防火、防盗、沙箱或沙袋等安全设备，设置一个事故急救冲洗嘴和急救箱。
11、环保：实验室建设应避免有害气体和放射性污染。
实验室如何布置(二)
实验室如何布置（二）引言概述：实验室布置是实验室管理中非常重要的一环。
合理的实验室布置不仅可以提高实验室工作效率，还能确保实验人员的安全和实验结果的准确性。
本文将就实验室布置的五个大点进行详细阐述，包括实验室仪器设备的安排、实验室工作区域的划分、实验室通风与排放系统的设计、实验室安全设施的配置以及实验室储存管理的方法。
正文：一、实验室仪器设备的安排1. 根据实验室中使用的仪器设备类型和尺寸，进行合理的设备布置，保证实验室内空间的充分利用。
2. 将实验室仪器设备按照使用频率和相关性进行分类和分区，使常用设备与实验操作区域的距离最近，提高工作效率。
3. 合理设置实验室仪器设备的进出口位置，方便设备的安装和维修，并确保安全通道的畅通。
二、实验室工作区域的划分1. 根据实验室的功能和实验工作的步骤，合理划分实验室的工作区域，如样品准备区、实验台区、分析与测试区等。
2. 根据不同工作区域的需求，配置不同的工作设施和实验台，例如，样品准备区应配置清洗设备、天平等，分析与测试区应配置试剂、仪器等。
3. 在实验室工作区域之间设置合理的分隔，以防止交叉污染和干扰。
三、实验室通风与排放系统的设计1. 根据实验室中使用的化学品类型和数量，设计合理的通风系统，以确保实验室空气的清洁和实验人员的健康。
2. 配置通风设备，如排风扇、空气净化器等，有效清除实验室中的有害气体和颗粒物。
3. 设置合适的排放口和排放管道，将有害气体和废液安全排放到外部处理系统。
四、实验室安全设施的配置1. 根据实验室的危险性评估结果，配置必要的安全设施，如防火设备、安全柜、紧急停电装置等，以确保实验室人员的安全。
2. 定期对安全设施进行维护检查，并定期进行安全演练，提高实验室人员的安全意识和应急处理能力。
五、实验室储存管理的方法1. 设置合理的储存区域，将不同类型的试剂和化学品按照危险性和相容性分类储存。
2. 使用明确的标识和标签，标明储存物品的名称、性质和相关安全信息，以便实验人员正确识别和使用。
化验室设计方案
化验室设计方案一、简介化验室是科研单位、企事业单位等进行科学研究实验和化学分析的重要场所，其设计合理与否直接关系到实验工作的效果和安全。
本文将从实验室的布局设计、功能划分、实验台设计、设备配备以及安全措施等方面进行探讨，为化验室的设计提供一些参考意见。
二、布局设计1. 布局原则化验室的布局设计应考虑实验的顺序与流程，如按样品进出、实验先后、分析检测流程等进行合理的布置，以提高工作效率。
同时，还需要根据实验室人员的流动情况和工作的关联性，确定各个区域的位置和距离，便于交流与协作。
2. 实验区划分根据实验的性质和需求，将实验室划分为物理实验区、化学实验区、生物实验区等不同的功能区域。
并且要考虑到不同实验的特殊需求，如需要恒温、无菌环境等实验，需设立相应的特殊区域或兼具功能的实验台和设备。
三、功能划分1. 样品处理区样品处理区是实验室的核心区域，用于样品的采集、前处理和制备。
该区域应设置工作台和必要的实验设备，如天平、离心机、超净台等，并考虑到实验材料的合理存放和取用方式，保证实验操作的顺利进行。
2. 仪器分析区仪器分析区用于对样品进行分析和检测。
该区域应根据实验室的需要选择不同的仪器设备，并合理安排实验台和设备的位置，以保证分析工作能够高效进行。
3. 数据分析区数据分析区是对实验结果进行整理和统计的区域，通常配备有电脑和必要的软件。
该区域应与其他区域保持较好的联系，以便从实验过程中及时获取数据，进行分析和处理。
四、实验台设计1. 实验台高度实验台的高度应根据操作人员的身高和实验工作的需要进行合理设计。
一般来说，实验台的高度应根据人体工程学原理，使实验人员可以自然站立或坐在操作台前，以减少操作的疲劳感。
2. 实验台材质和防护实验台的材质应具备耐腐蚀、防火、防滑和易清洁的特性，常用的材料有耐酸碱的不锈钢和耐腐蚀的实验台板。
此外，在实验有毒或易爆等特殊情况下，还需配置相应的安全设施和防护措施，以确保工作人员的安全。
GMP对化验室布局要求
GMP对化验室布局要求第一篇：GMP对化验室布局要求GMP对化验室布局要求实验室建筑及布局设计要求1、环境与主体结构要求周围路面平整、平净、不易起尘。
周围环境无积水、垃圾；无污染源。
主体建筑达到防风、防雨、防震、防火性能。
2、总体布局设计要求因制药企业的规模、仪器装备的水平、检测的方法等不同，实验室建筑布局会有所不同。
实验楼的布局一般为长方形中间内走廊形式,最大限度利用自然光照各功能间长、宽、高（2.6－3.0m）, 技术夹层高度（一般不小于1m）环境保证措施：设计通风和空气调节（如需要）公共设施设计（包括空调机房、制水设施）实验室应有足够和受控的场所满足各项检验的需要。
每一项检验的操作应有独立、适宜的区域，有必要的物理区域划分。
根据检验项目和操作过程的要求，考虑工程施工和管路设计；还应考虑建筑布局和环境的要求。
3、建筑材料和公用设施地面、天花板、墙壁和设施（固定和非固定的）应便于维护并容易清洁。
4、地面地面尽量减少接缝，平整光洁，易清洁。
地面应作防水处理后，以下面方式处理地面：地面铺磁砖处理（或在光滑混凝土表面涂覆环氧树脂）地面与墙面连接处以约15cm高踢脚处理，并在接缝处作密封防渗处理。
如有需要，洁净区门前使用粘尘垫防止污染微生物实验室洁净区地面整体表面涂覆（自流平）并作地面和墙壁接缝处理5、墙壁和天花板应做到平整光洁，易清洁，不脱落颗粒物；用硬度高、光滑度高的防水乙烯乳胶漆（丙烯乳胶漆更好）涂墙；接缝处最好用圆弧处理以便清洁要求高的区域(微生物实验室洁净区)用彩钢板。
天花板吊顶注意防渗,接缝处用硅胶填充以便清洗，墙壁和天花板内用于维护的接口应密封或覆盖6、门和窗门窗应能较好闭合，日常开启的窗户应装窗纱；能起到防虫防尘做用；各功能间均采用XX材料的做门，采用XX材料做窗房（木质门窗应用PU聚氨酯塑料涂覆）；微生物实验室人流入口应设互锁装置,物流设传递窗；7、更衣设施靠近实验室入口处应设有更衣间微生物实验室洁净区人流入口应设有独立的更衣间8、洗手池和卫生间水龙头应设计为不用手操作，如便于使用肘关节操作或有传感器。
化验室布局和检验仪器
化验室布局个人见解1.功能间中缺少准备室。
应该放置干热灭菌箱（温度能达到250℃）、立式双层灭菌锅、细菌培养箱、霉菌生化培养箱、冰箱。
2.加速稳定性试验室？是专门有一个房间来做加速稳定性吗？那长期稳定性在哪里做？还是这个功能间里面放有稳定性试验箱来做加速和长期稳定性吗？因为长期稳定性也是有温湿度要求的。
3.理化室应放设备：通风橱、水浴锅、根据品种选择崩解仪、脆碎度仪、溶出仪、水平振荡器、旋转蒸发仪、电热套、离心机、超声波清洗器等。
4.天平室：十万分之一天平、万分之一天平5.精密仪器室：液相、气相、红外、紫外、根据检验方法看是否需要全自动可见异物检查仪（光散射法）6.普通仪器室：显微镜（带偏光）、酸度计、电导率仪、旋光仪、熔点仪、总有机碳测定仪、灯检法可见异物检查装置等。
7.标定室：根据品种看是否需要永停滴定仪、卡尔费休氏滴定仪，可以放一个冰箱。
8.毒品室：保险柜9.高温室：鼓风干燥箱（最好两台）、箱式电阻炉、真空干燥箱、根据需要选择是否购买快速水分测定仪。
10.阳性对照室：因为要操作黑曲霉最好放有负压隔离器或者是生物安全柜。
空调系统为直排。
11.无菌对照室：净化工作台（最好是两台），如果可以的话有两个人同时做无菌，用以对照。
水浴锅、封闭式薄膜过滤器。
12.微生物检验室：净化工作台、水浴锅、匀浆仪、根据品种看是否需要封闭式薄膜过滤器。
13.不溶性微粒（细菌内毒素）室：净化工作台、根据检验方法选择光阻法不溶性微粒检查仪或显微镜、自动旋涡混合器、细菌内毒素检查仪。
14.清洗消毒室：如果买蒸馏水器的话可以放在这个房间。
这些仪器中不包括检验软膏剂所用的和一些品种需要的特殊仪器。
第二章化验室的建筑与设施
当前您浏览到是第十二页，共二十四页。
6、电子计算机室
（1）， 除特殊要求外，一般使用温度可控制在15-25℃之 间，波动应小于2℃/h，湿度在50%-60%为宜。 （2），杜绝灰尘、有害气体，避免电场、磁场干扰和振动。
7、试样制备室
（1），通风良好，避免热源、潮湿和杂物对试样的干扰。 （2），设置粉尘、废气的收集和排除装置。
第二章化验室的建筑与设施
当前您浏览到是第一页，共二十四页。
化验室设计包括土木建筑、供电及照明、供排水、 排风、通风、室温控制、气路管线、仪器购置、各类 仪器房间、库房、钢瓶间等等。
根据不同大小的化验室在设计上有很大的差异，如果化 验室是单独建筑要考虑化验室的位置，在生产装置里的化验 室主要考虑震动对分析仪器特别是对分析天平的影响。
当前您浏览到是第八页，共二十四页。
当前您浏览到是第九页，共二十四页。
3、化验分析室
(1),温度、湿度要求比精密仪器实验室梢低
（2）,室内照明宜用自然光，避免直射阳光
（3）,室内应有专用给水和排水系统
4、加热室
（1），操作台应用防火、耐热的不燃烧材料构筑； （2），应有防热或隔热措施 （3），应设置专用排气系统，以排除有害气体，并有新鲜
◆焚烧二硫化碳废液时，在点火的瞬间，产生爆炸性的火焰飞散而烧伤（焚烧这类物质 时，应在开阔的地方，于远处投入燃着的木片进行点火）。
当前您浏览到是第二十三页，共二十四页。
爆炸性物质
爆炸有两种情况：一是可燃性气体与空气混合， 达到其爆炸界限浓度时着火而发生燃烧爆炸； 一是易于分解的物质，由于加
热或撞击而分解，产生突然气化的分解爆炸。 下面按照表4的分类，叙述其处理方法。
化验室设计方案
化验室设计方案概述与目的本文档旨在提供一个完善的化验室设计方案，以满足实验室的各项需求，提高工作效率和实验质量，并确保实验室操作的安全性。
设计原则1.设计合理，符合实验室的功能需求和工作流程；2.考虑安全因素，确保实验人员的人身安全；3.考虑实验室环境，确保实验操作的准确性和可靠性；4.考虑设备和材料的配备和维护，确保实验设备的正常运转和耐用性。
实验室布局设计1. 前室•前室应设有洗手池；•前室内建议摆放实验操作所需的基本设备和常用试剂。
2. 样品准备室•可根据需要设置样品存储柜和样品处理区；•样品准备室内应配备必要的实验设备，如离心机、振荡器等。
3. 分析实验室•实验台面应设有合适的台面垫和防护板，以确保实验操作的安全性；•实验室内应设置安全柜，用于存放和处理危险品；•大型设备应根据需要进行合理的布局，以提高实验效率。
4. 仪器设备室•建议将仪器设备室单独划分出来，避免与实验操作的混合；•设备室内应设置专用电源和地线，确保设备工作的稳定性和安全性。
实验室环境设计1. 温度和湿度控制•实验室内应配备合适的温湿度调节设备，以满足实验要求；•温度和湿度应根据实验需求进行合理的调节。
2. 照明设计•实验室内应明亮且均匀的照明；•照明设备应符合环保要求，避免产生过多的热量。
3. 通风与空气净化•实验室应具备良好的通风系统，确保实验操作的安全性；•气流设计应避免产生死角，以保证空气的流通性和净化效果。
4. 噪音控制•实验室内应采取相应的噪音控制措施，减少噪音对工作和实验的干扰。
设备和材料配备•根据实验需求，配备合适的实验室常用设备，如离心机、振荡器、恒温设备等；•配备合适的试剂和实验耗材，以满足各类实验需求；•配备实验室基础设施，如洗手池、安全柜、垃圾回收和处理设施等。
安全措施•实验室内应设置明确的实验操作规程和实验室安全规章制度；•实验人员应经过必要的培训，熟悉实验操作和安全措施；•实验室应配置紧急救援设备和消防器材，以应对突发事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
淄博科力达石化应用技术研究所设计
XLY-2009-12-08
第 1次修订中心化验室设备布置设计规定
2009年12月8日
目次
前言 (2)
1 范围 (3)
2 术语与定义 (3)
3 中心化验室家具的布置 (3)
3.1 化验室家具布置的一般方式 (3)
3.2 化验室家具布置的原则和注意事项 (4)
3.3 化验室家具布置的一般间距 (4)
4 中心化验室仪器设备的布置 (4)
4.1 化验室主要设备的布置原则 (4)
前言
本规定是根据中心化验室管道布置设计规定初稿1.0进行编制的。
本规定共分4章。
主编单位：淄博安池石油化工有限公司
参编单位：
石化集团洛阳石油化工工程公司
石化集团上海工程有限公司
石化集团宁波工程有限公司
石化集团南京设计院
主要起草人：李秀春、贾梦浩、张祚强、刘国安
本规定于2009-12-8年首次发布。
1 范围
1.1 本规定说明了石化企业中心化验室设备布置的主要原则。
1.2 本规定适用于石油炼制、石油化工建设工程中心化验室的设备布置，装置化验室可参照执行。
2 术语与定义
2.1
中心化验室设备
本规定中的“设备”包括各类分析仪器设备及实验室家具。
2.2
实验室家具
包括实验台、通风柜、排风罩、化验盆及药品柜等。
2.3
岛式实验台
隔离设置(任何一侧均不靠墙)，实验人员可以在实验台四周自由活动的双面实验台。
2.4
半岛式实验台
一端靠外墙或内墙设置的双面实验台。
2.5
实验边台
一侧靠墙(操作面向外)设置的单面实验台。
3 中心化验室家具的布置
3.1 化验室家具布置的一般方式
3.1.1 实验台的布置方式一般采用三种形式：岛式实验台、半岛式实验台和实验边台。
可根据实验室的用途、面积和建筑标准模数组合选用这三种布置方式。
3.1.2 通风柜的布置方式一般采用三种形式：靠墙布置、嵌墙布置和独立布置。
可根据实验室的用途、面积和建筑标准模数选用这三种布置方式，其中靠墙布置是常用的一种布置方式。
3.1.3 实验室内因实验设备大，或者实验操作上要求，无法在通风柜内进行，但又要排走实验过程中产生的有害物时，可采用排风罩。
排风罩一般有围档式、侧吸式和伞形式三种，其
中伞形式是常用的一种方式。
3.1.4 化验盆一般布置在实验台的一端或嵌入实验台的一端作为实验台的一部分；实验室内也可根据需要单独设置化验盆；通风柜内的台面可根据需要设置小的化验盆。
3.1.5 实验家具的具体尺寸应根据实验室的实际情况确定。
其中单面实验台宽度一般为750mm，双面实验台宽度一般为1500mm，特殊仪器台可根据需要加宽，最小不宜少于600mm。
台面高度宜取850mm，特殊实验台可根据需要调整。
实验台的长度根据需要并结合制造模数、实验室的面积综合考虑确定。
3.2 化验室家具布置的原则和注意事项
3.2.1 在自然采光的实验室内，实验台的布置不宜平行于有采光窗的外墙，以免操作人员面向窗时有眩光；北向窗时，操作人员在实验台上产生阴影。
3.2.2 通风柜宜与通风管道井相邻，以方便排风管道安装，减少排风管长度，便于隐蔽安装。
通风柜的布置应避免直接与门、窗等空气入口发生“短路”。
3.2.3 排风罩的布置应尽量靠近有害物散发源，但又要便于实验操作及设备维护。
排风罩的大小和方式应根据不同实验情况确定。
3.2.4 化验室内实验家具的布置还应考虑统一性和使用的灵活性。
3.2.5 实验室家具的选择和布置应满足管道安装、使用和检修的要求。
3.3 化验室家具布置的一般间距
3.3.1 实验边台之间、实验台与通风柜之间的净距不小于1.5m；当连续布置两个及以上岛式实验台时，其端部与外墙之间的净距不小于1m。
当分析室内实验台为一侧布置时，实验台一端与走廊内墙之间的主通道净距不小于1.5m；大型分析室内，当分析室内实验台为两侧布置时，岛式或半岛式实验台之间的室内主通道净距不小于2.0m。
3.3.2 当通风柜的操作面与实验台端部相对布置时，其间的净距不小宜于1.2m。
3.3.3 实验家具的布置应保证有足够的间距，确保室内的操作人员方便地到达门或紧急出口；通风柜的布置要保证有足够的空间安装风管。
3.3.4 一般垂直于外墙的实验台，距外墙内壁应留有不小于200mm的间距做配管，实验台按需要配备化验盆和试剂架。
3.3.5 部分仪器平台后（如色谱仪器台、原子吸收分光光度计台）应留有不小于600mm的检修空间，以方便公用工程管道及仪器的检修。
4 中心化验室仪器设备的布置
4.1 化验室主要设备的布置原则
4.1.1 化验室仪器设备的布置宜按仪器设备的性质、用途及所需公用工程条件进行分类，布置在不同功能的实验室，以便于操作、管理及设置空调、供水、供气等公用设施。
分类布置应遵循以下原则：
a) 功能相近原则。
如可把精密仪器布置在仪器分析室；物性测试仪器布置在物性测试
室。
b) 便于空调及通风。
如需在恒温恒湿条件下进行试验的仪器设备，宜集中布置在一起，
以便设置严格空调；污染较重的化学分析宜集中布置，以便于通风设计。
c) 便于气体供应。
需供钢瓶气的仪器如气相色谱仪、原子吸收分光光度计、微库仑仪
等宜集中布置以便于供应高纯气体。
d) 便于设备安装及操作。
如大型的塑料加工设备应集中安装在塑料制样间，以便于安
装及提供较大量的水、电消耗。
e) 中心化验室仪器设备的布置除需考虑上述因素外，还要综合考虑不同仪器设备承担
不同装置的分析任务，需综合考虑功能分类及装置分工来确定仪器设备的最终布置。
4.1.2 各功能实验室既要分工明确又要联系方便。
如塑料物性测试室宜靠近塑料制样间，以方便测试样品的运送。
4.1.3 使用钢瓶气体的仪器应布置在靠近钢瓶间一侧的分析室以方便配管
4.1.4 精密仪器设备应尽量布置在分析室的阴面以避免阳光直射，如只能布置在阳面房间内应设置空调和窗帘。
4.1.5 较重的或防震要求高的仪器设备应布置在一层。
塑料制样设备如吹膜机、铸膜机、注射机等，应单独布置在一层的制样间内。
4.1.6 辛烷值和十六烷值测定机宜布置在独立的单层分析室内。
4.1.7 仪器设备的布置应避免相互干扰，容易产生振动的仪器应尽量远离精密仪器。
分析精度高的仪器,宜布置在不受磁场、振动、噪音等干扰的房间内。
4.1.8 仪器设备的布置应保证有足够的操作及维修空间。
