地基排水孔排水工程单孔孔口测试工序施工质量验收评定表 (2)
2022年地基排水孔单孔孔口测试工序施工质量验收评定范表.docx
工序质量等级评定为：
〔签字，加盖公章）年 月 日
监理单位 复核评定 意见
经复核，主控工程检验点100%合格，-•般工程逐项检验点的合格率不低于，且不合格点不
集中分部。
工序质量等级评定为：
〔签字，加盖公章）年 月 日
地基排水孔单孔孔口测试工序施工质量验收评定范表
单位工程名称
孔（桩、槽） 号及工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年 月曰〜年 月曰
项次
检验工程
质量要求检查（测）记录 Nhomakorabea合格数合格率
主 控 工 程
1
排水孔渗压、 渗流量观测
具有渗压、渗流量 初始值，验证移交前 的观测资料精确、齐 全。
施工单位 自评意见
SL631～637—2012水利水电工程施工质量验收评定表及填表说明
水利水电工程施工质量验收评定表及填表说明二〇一三年十月编写说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。
新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。
为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。
全部表格共分三部分，总计463个表。
第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。
第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。
其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。
排水工程施工质量验收评定表
排水体结构外轮廓尺寸
压实后排水体结构外轮廓尺寸应不小于设计尺寸的10%
5
排水体外观
表面
平整度
符合设计要求。干砌：允许偏差为±5cm；浆砌：允许偏差为±3cm
顶标高
符合设计要求。干砌：允许偏差为±5cm；浆砌：允许偏差为±3cm
施工单位自评意见
主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于_____ %，且不合格点不集中分布，各项报验资料_____SL631—2012的要求。
一般
项目
1
排水设施位置
排水体位置准确，基底高程、中（边）线偏差为±3cm
2
结合面处理
层面接合良好，与岸坡接合处的填料无分离、架空现象，无水平通缝。靠近反滤层的石料为内小外大，堆石接缝为逐层错缝，不应垂直相接，表面的砌石为平砌，平整美观
3
排水材料摊铺
摊铺边线整齐，厚度均匀，表面平整，无团块、粗粒集中现象；检测点允许偏差为±3cm
工程
排水工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日~年月日
项次
检验项目
质量标准
检查（测）记录
合格数
合格率
主控
项目
1
结构型式
排水体结构型式，纵横向接头处理，排水体的纵坡及防冻保护措施等应满足设计要求
2
压实质量
无漏压、欠压，相对密实度或孔隙率应满足设计要求
工序质量等，加盖公章）年月日
监理单位复核意见
经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于_____%，且不合格点不集中分布，各项报验资料_____SL631—2012的要求。
地基管(槽)网排水工程铺设基面 处理工序施工质量验收评定表

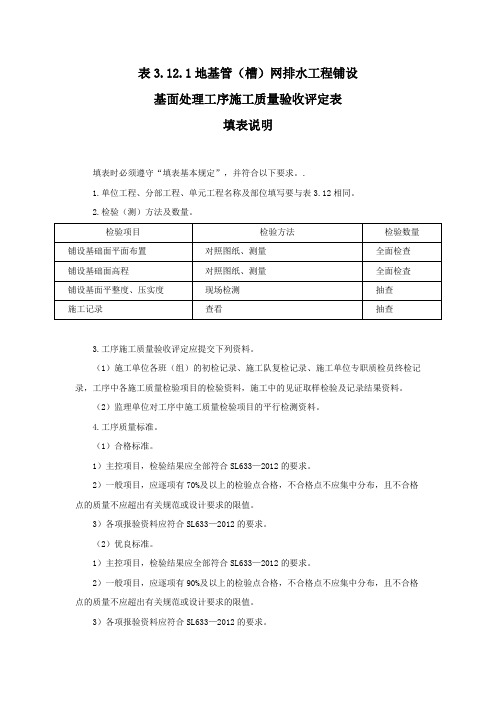

表3.12.1地基管（槽）网排水工程铺设
基面处理工序施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
.
1.单位工程、分部工程、单元工程名称及部位填写要与表3.12相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
（1）合格标准。
1）主控项目，检验结果应全部符合SL633—2012的要求。
2）一般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。
3）各项报验资料应符合SL633—2012的要求。
（2）优良标准。
1）主控项目，检验结果应全部符合SL633—2012的要求。
2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。
3）各项报验资料应符合SL633—2012的要求。
水利水电工程
表3.12.1 地基管（槽）网排水工程铺设基面
处理工序施工质量验收评定表。
基础排水单元工程质量评定表

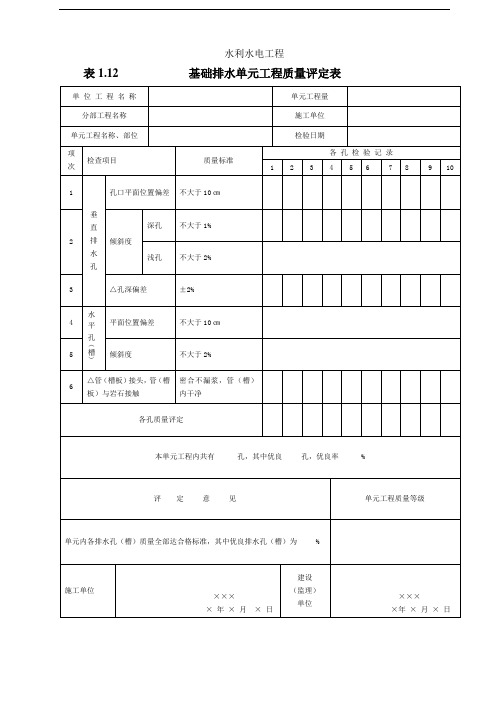

表1.12基础排水单元工程质量评定表
单 位 工 程 名 称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
检验日期
项次
检查项目
质量标准
各 孔 检 验 记 录
1
2
3
4
5
6
7
8
9
10
1
垂直排水孔
孔口平面位置偏差
不大于10㎝
2
倾斜度
深孔
不大于1%
浅孔
不大于2%
3
△孔深偏差
±2%
4
水 平 孔（槽）
单位
×××
×年 × 月 × 日
水利水电工程
表1.12基础排水单元工程质量评定表（例表）
单 位 工 程 名 称
混凝土大坝
单元工程量
排水孔总长度150m
分部工程名称
坝基防渗与排水
施工单位
×××水利水电机械施工公司
单元工程名称、部位
32+450～32+465
检验日期
× 年 × 月 × 日
项次
检查项目
质量标准
密合不漏浆，管（槽）内干净
√
√
√
√
√
√
√
√
√
√
各孔质量评定
√
√
√
√
√
√
0
√
0
√ห้องสมุดไป่ตู้
本单元工程内共有10孔，其中优良8孔，优良率80.0%
评 定 意 见
单元工程质量等级
单元内各排水孔（槽）质量全部达合格标准，其中优良排水孔（槽）为80.0%
优良
施工单位
SL631637—2012水利水电工程施工质量验收评定表及填表说明
水利水电工程施工质量验收评定表及填表说明二〇一三年十月编写说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。
新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。
为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。
全部表格共分三部分，总计463个表。
第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。
第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。
其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。
水利水电工程地基管网排水单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称
施工日期
项次
工序名称
工序质量验收评定等级
1
铺设基面处理
2
管网铺设及保护
单元工程效果（或实体质量）检查
1
2
3
施工单位自评意见
单元工程效果（或实体质量）检查符合＿＿要求，工序100%合格，其中优良占＿＿%，工序达到优良。
单元工程质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核评定意见
经进行单元工程效果（或实体质量）检查，符合＿＿要求，工序100%合格，其中优良孔占＿＿%，工序达到优良。
单元工程质量等级评定为：
（签字，加盖公章）
年月日
注：对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足规定。
地基管(槽)网排水单元工程施工质量验收评定表
（签字，加盖公章）年月日
监理
单位
复核
意见
经进行单元工程效果（或实体质量）检查，符合_______要求，工序100%合格，其中优良孔占____%，_____工序达到优良，各项报验资料_____SL 633—2012的要求。
单元工程质量等级评定为：_____。
（签字，加盖公章）年月日
地基管（槽）网排水单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日--年月日
项次
工序名称
工序质量验收评定等级
1
铺设基面处理
2
△管（槽）网铺设及保护
单元工程（或实体质量）效果源自查12┇施工
单位
自评
意见
单元工程效果（或实体质量）检查符合_____要求，工序100%合格，其中优良占_____%，_____工序达到优良，各项报验资料_____SL 633—2012的要求。
注：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
水利水电工程施工质量验收评定表(2013年版)
第二部分单元（工序）质量评定表1.土石方工程表1.1土方开挖单元工程施工质量验收评定表1.1.1表土及土质岸坡清理工序施工质量验收评定表表1.1.2软基或土质岸坡开挖工序施工质量验收评定表表1.2岩石岸坡开挖单元工程施工质量验收评定表表1.2.1岩石岸坡开挖工序施工质量验收评定表表1.2.2岩石岸坡开挖地质缺陷处理工序施工质量验收评定表 ..表1.3岩石地基开挖单元工程施工质量验收评定表表1.3.1岩石地基开挖工序施工质量验收评定表表1.3.2岩石地基开挖地质缺陷处理工序施工质量验收评定表 ..表1.4岩石洞室开挖单元工程施工质量验收评定表表1.5土质洞室开挖单元工程施工质量验收评定表表1.6土料填筑单元工程施工质量验收评定表表1.6.1土料填筑结合面处理工序施工质量验收评定表表1.6.2土料填筑卸料及铺填工序施工质量验收评定表表1.6.3土料填筑土料压实工序施工质量验收评定表表1.6.4土料填筑接缝处理工序施工质量验收评定表表1.7砂砾料填筑单元工程施工质量验收评定表表1.7.1砂砾料铺填工序施工质量验收评定表表1.7.2砂砾料压实工序施工质量验收评定表表1.8堆石料填筑单元工程施工质量验收评定表表1.8.1堆石料铺填工序施工质量验收评定表表1.8.2堆石料压实工序施工质量验收评定表表1.9反滤（过渡）料填筑单元工程施工质量验收评定表表1.9.1反滤（过渡）料铺填工序施工质量验收评定表表1.9.2反滤（过渡）料压实工序施工质量验收评定表表1.10垫层工程单元工程施工质量验收评定表表1.10.1墊层料铺填工序施工质量验收评定表表1.10.2垫层料压实工序施工质量验收评定表表1.11排水工程单元工程施工质量验收评定表表1.12干砌石单元工程施工质量验收评定表表1.13水泥砂浆砌石体单元工程施工质量验收评定表表1.13.1水泥砂浆砌石体层面处理工序施工质量验收评定表表1.13.2水泥砂浆砌石砌筑工序施工质量验收评定表表1.13.3水泥砂浆砌石体伸缩缝（填充材料)工序施工质量验收评定表表1.14.1混凝土砌石体层面处理工序施工质量验收评定表表1.14.2混凝土砌石体砌筑工序施工质量验收评定表表1.14.3混凝土砌石体伸缩缝工序施工质量验收评定表表1.15水泥砂浆勾缝单元工程施工质量验收评定表表1.16土工织物滤层与排水单元工程施工质量验收评定表表1.16.1场地清理与垫层料铺设工序施工质量验收评定表表1.16.2织物备料工序施工质量验收评定表表1.16.3土工织物铺设工序施工质量验收评定表表1.16.4回填和表面防护工序施工质量验收评定表表1.17土工膜防渗单元工程施工质量验收评定表表1.17.1下垫层和支持层工序施工质量验收评定表表1.17.2土工膜备料工序施工质量验收评定表表1.17.3土工膜铺设工序施工质量验收评定表表1.17.4土工膜与刚性建筑物或周边连接处理工序施工质量验收评定表表1.17.5上垫层和防护层工序施工质量验收评定表2．混凝土工程表2.1普通混凝土单元工程施工质量验收评定表表2.1.1基础面、施工缝工序施工质量验收评定表表2.1.2模板制作及安装工序施工质量验收评定表表2.1.3钢筋制作及安装工序施工质量验收评定表表2.1.4预埋件制作及安装工序施工质量验收评定表表2.1.5混凝土浇筑工序施工质量验收评定表表2.1.6混凝土外观质量检查工序施工质量验收评定表表2.2碾压混凝土单元工程施工质量验收评定表表2.2.1基础面、层面处理工序施工质量验收评定表表2.2.2模板制作及安装工序施工质量验收评定表表2.2.3预埋件制作及安装工序施工质量验收评定表表2.2.4碾压混凝土浇筑工序施工质量验收评定表表2.2.5混凝土成缝工序施工质量验收评定表表2.2.6碾压混凝土外观质量检查工序施工质量验收评定表表2.3混凝土面板单元工程施工质量验收评定表表2.3.1面板基面清理工序施工质量验收评定表表2.3.2模板（滑模）制作及安装工序施工质量验收评定表表2.3.3钢筋制作及安装工序施工质量验收评定表表2.3.4预埋件制作及安装工序施工质量验收评定表表2.3.5混凝土面板浇筑工序施工质量验收评定表表2.4.1基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表表2.4.2模板制作及安装工序施工质量验收评定表表2.4.3沥青混凝土铺筑工序施工质量验收评定表表2.5沥青混凝土面板单元工程施工质量验收评定表表2.5.1沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表表2.5.2防渗层工序施工质量验收评定表表2.5.3封闭层工序施工质量验收评定表表2.5.4面板与刚性建筑物连接工序施工质量验收评定表表2.6预应力混凝土单元工程施工质量验收评定表表2.6.1基础面、施工缝工序施工质量验收评定表表2.6.2模板制作及安装工序施工质量验收评定表表2.6.3钢筋制作及安装工序施工质量验收评定表表2.6.4预埋件制作与安装工序施工质量验收评定表表2.6.5混凝土浇筑工序施工质量验收评定表表2.6.6预应力筋孔道预留工序施工质量验收评定表表2.6.7预应力筋制作及安装工序施工质量验收评定表表2.6.8预应力筋张拉工序施工质量验收评定表表2.6.9有黏结预应力筋灌浆工序施工质量验收评定表表2.6.10预应力混凝土外观质量检查工序施工质量验收评定表表2.7混凝土预制构件安装单元工程施工质量验收评定表表2.7.1混凝土构件外观质量检查工序施工质量验收评定表表2.7.2预制件吊装工序施工质量验收评定表表2.7.3预制件接缝及接头处理工序施工质量验收评定表表2.8混凝土坝坝体接缝灌浆单元工程施工质量验收评定表表2.8.1灌浆前检查工序施工质量验收评定表表2.8.2灌浆工序施工质量验收评定表表2.9安全监测仪器设备安装埋设单元工程施工质量验收评定表表2.9.1安全监测仪器设备检验工序施工质量验收评定表表2.9.2安全监测仪器设备埋设工序施工质量验收评定表表2.9.3观测电缆敷设工序施工质量验收评定表表2.10观测孔（井）单元工程施工质量验收评定表表2.10.1观测孔（井）造孔工序施工质量验收评定表表2.10.2测压管制作与安装工序施工质量验收评定表表2.10.3观测孔（井）率定工序施工质量验收评定表表2.11外部变形观测设施安装（垂线法）单元工程施工质量验收评定表表2.13外部变形观测设施安装（视准线法）单元工程施工质量验收评定表表2.14外部变形观测设施安装（激光准直法）单元工程施工质量验收评定表3.地基处理与基础工程表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表3.1.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表表3.1.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表表3.2.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表表3.4.2覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表表3.5.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表表3.6.1钢衬接触灌浆单孔钻孔工序施工质量验收评定表表3.6.2钢衬接触灌浆单孔灌浆工序施工质量验收评定表表3.7劈裂灌浆单孔及单元工程施工质量验收评定表表3.7.1劈裂灌浆单孔钻孔工序施工质量验收评定表表3.7.2劈裂灌浆单孔灌浆工序施工质量验收评定表表3.8混凝土防渗墙单元工程施工质量验收评定表表3.8.1混凝土防渗墙造孔工序施工质量验收评定表表3.8.2混凝土防渗墙清孔工序施工质量验收评定表表3.8.3混凝土防渗墙混凝土浇筑工序施工质量验收评定表表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表表3.9.0高压喷射灌浆防渗墙单孔施工质量验收评定表表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表表3.11地基排水孔排水单孔及单元工程施工质量验收评定表表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表表3.11.2地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量表3.11.3地基排水孔排水工程单孔孔口测试工序施工质量验收评定表表3.12地基管（槽）网排水单元工程施工质量验收评定表表3.12.1地基管（槽）网排水工程铺设基面处理工序施工质量验收评定表表3.12.2地基管（槽）网排水工程管（槽）网铺设及保护工序施工质量验收评定表表3.13锚喷支护单元工程施工质量验收评定表表3.13.1错喷支护错杆工序施工质量验收评定表表3.13.2锚喷支护喷射混凝土工序施工质量验收评定表表3.14预应力锚索加固单根及单元工程施工质量验收评定表表3.14.1预应力锚索加固单根钻孔工序施工质量验收评定表表3.14.2预应力错索加固单根锚束制作安装工序施工质量验收评定表表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表表3.14.4预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表表3.15.1钻孔灌注桩工程单桩钻孔工序施工质量验收评定表表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表表3.16振冲法地基加固单元工程施工质量验收评定表表3.16.0振冲法地基加固工程单桩施工质量验收评定表表3.17强夯法地基加固单元工程施工质量验收评定表4.堤防工程表4.1堤基清理单元工程施工质量验收评定表表4.1.1基面清理工序施工质量验收评定表表4.1.2基面平整压实工序施工质量验收评定表表4.2土料碾压筑堤单元工程施工质量验收评定表表4.2.1土料摊铺工序施工质量验收评定表表4.2.2土料碾压工序施工质量验收评定表表4.3土料吹填筑堤单元工程施工质量验收评定表表4.3.1围堰修筑工序施工质量验收评定表表4.3.2土料吹填工序施工质量验收评定表表4.4堤身与建筑物结合部填筑单元工程表4.4.1建筑物表面涂浆工序施工质量验收评定表表4.4.2土料吹填工序施工质量验收评定表表4.5防冲体护脚单元工程施工质量验收评定表表4.5.1-1散抛石工序施工质量验收评定表表4.5.1-2石笼防冲体制备工序施工质量验收评定表表4.5.1-3预制防冲体制备工序施工质量验收评定表表4.5.1-5柴枕防冲体制备工序施工质量验收评定表表4.5.2防冲体抛投工序施工质量验收评定表表4.6沉排护脚单元工程施工质量验收评定表表4.6.1沉排锚定工序施工质量验收评定表表4.6.2-1旱地或冰上铺设铰链混凝土块沉排铺设工序施工质量验收评定表表4.6.2-2水下铰链混凝土块沉排铺设工序施工质量验收评定表441 表4.6.2-3旱地或冰上土工织物软体沉排铺设工序施工质量验收评定表表4.6.2-4水下土工织物软体沉排铺设工序施工质量验收评定表445 表4.7砂（石）垫层单元工程施工质量验收评定表表4.8土工织物铺设单元工程施工质量验收评定表表4.9毛石粗排护坡单元工程施工质量验收评定表表4.10石笼护坡单元工程施工质量验收评定表表4.11干砌石护坡单元工程施工质量验收评定表表4.12浆砌石护坡单元工程施工质量验收评定表表4.12.1基础面处理工序施工质量验收评定表表4.12.2水泥砂浆砌石体砌筑工序施工质量验收评定表表4.12.3浆砌石护坡外观质量检查工序施工质量验收评定表表4.13混凝土预制块护坡单元工程施工质量验收评定表表4.13.1基础面处理工序施工质量验收评定表表4.13.2模板制作及安装工序施工质量验收评定表表4.13.3钢筋制作及安装工序施工质量验收评定表表4.13.4混凝土浇筑工序施工质量验收评定表表4.13.5预制块护坡外观质量检查工序施工质量验收评定表表4.14现浇混凝土护坡单元工程施工质量验收评定表表4.14.1基础面处理工序施工质量验收评定表表4.14.2模板制作及安装工序施工质量验收评定表表4.14.3钢筋制作及安装工序施工质量验收评定表表4.14.4混凝土浇筑工序施工质量验收评定表表4.14.5现浇混凝土护坡外观质量检查工序施工质量验收评定表表4.15模袋混凝土护坡单元工程施工质量验收评定表表4.15.1基础面处理工序施工质量验收评定表表4.15.2混凝土浇筑工序施工质量验收评定表表4.15.3模袋混凝土护坡外观质量检查工序施工质量验收评定表表4.16灌砌石护坡单元工程施工质量验收评定表表4.16.1基础面处理工序施工质量验收评定表表4.16.2模板制作及安装工序施工质量验收评定表表4.16.4灌砌石护坡外观质量检查工序施工质量验收评定表表4.17植草护坡单元工程施工质量验收评定表表4.18防浪护堤林单元工程施工质量验收评定表表4.19河道疏浚单元工程施工质量验收评定表5.水工金属结构安装工程表5.1压力钢管单元工程安装质量验收评定表表5.1.1管节安装质量检查表表5.1.2焊缝外观质量检查表表5.1.3焊缝内部质量检查表表5.1.4表面防腐蚀质量检查表表5.2平面闸门埋件单元工程安装质量验收评定表表5.2.1平面闸门底槛安装质量检查表表5.2.2平面闸门门楣安装质量检查表表5.2.3平面闸门主轨安装质量检查表表5.2.4平面同门侧轨安装质量检查表表5.2.5平面闸门反轨安装质量检查表表5.2.6平面闸门止水板安装质量检查表表5.2.7平面闸门护角兼作侧轨安装质量检查表表5.2.8平面闸门胸墙安装质量检查表表5.3平面间门门体单元工程安装质量验收评定表表5.3.1平面闸门门体安装质量检查表表5.4孤形同门埋件单元工程安装质量验收评定表表5.4.1弧形闸门底槛安装质量检查表表5.4.2弧形闸门门楣安装质量检查表表5.4.3弧形闸门侧止水板安装质量检查表表5.4.4弧形闸门侧轮导板安装质量检查表表5.4.5弧形闸门铰座钢梁及其相关埋件安装质量检查表表5.5弧形闸门门体单元工程安装质量验收评定表表5.5.1弧形闸门门体安装质量检查表表5.6人字闸门埋件单元工程安装质量验收评定表表5.6.1人字闸门埋件安装质量检查表表5.7人字用门门体单元工程安装质量验收评定表表5.7.1人字闸门门体安装质量检查表表5.8活动式拦污栅单元工程安装质量验收评定表表5.8.1活动式拦污栅安装质量检查表表5.9大车轨道单元工程安装质量验收评定表表5.9.1大车轨道安装质量检查表表5.10桥式启闭机单元工程安装质量验收评定表表5.10.2小车行走机构安装质量检查表表5.10.3制动器安装质量检查表表5.10.4桥式启讯机试运行质量检查表表5.11门式启闭机单元工程安装质量验收评定表表5.11.1门式启闭机门腿安装质量检查表表5.11.2门式启闭机试运行质量检查表表5.12固定卷扬式启闭机单元工程安装质量验收评定表表5.12.1固定卷扬式启闭机安装位置质量检查表表5.12.2固定卷扬式启闭机试运行质量检查表表5.13螺杆式启闭机单元工程安装质量验收评定表表5.13.1螺杆式启闭机安装位置质量检查表表5.13.2螺杆式启闭机试运行质量检查表表5.14液压式启闭机单元工程安装质量验收评定表表5.14.1液压式启闭机机械系统机架安装质量检查表表5.14.2液压式启闭机机械系统钢梁与推力支座安装质量检查表表5.14.3液压式启闭机试运行质量检查表6.水轮发电机组安装工程6.1立式反击式水轮机安装工程6.1.1尾水管里衬单元工程安装质量验收评定表表6.1.2转轮室、基础环、座环单元工程安装质量验收评定表表6.1.3蜗壳单元工程安装质量验收评定表表6.1.4机坑里衬及接力器基础单元工程安装质量验收评定表表6.1.5转轮装配单元工程安装质量验收评定表表6.1.6导水机构单元工程安装质量验收评定表表6.1.7接力器单元工程安装质量验收评定表表6.1.8转动部件单元工程安装质量验收评定表表6.1.9水导轴承及主轴密封单元工程安装质量验收评定表表6.1.10附件单元工程安装质量验收评定表6.2贯流式水轮机安装工程表6.2.1尾水管单元工程安装质量验收评定表表6.2.2管形座单元工程安装质量验收评定表表6.2.3导水机构单元工程安装质量验收评定表表6.2.4轴承单元工程安装质量验收评定表表6.2.5转动部件单元工程安装质量验收评定表6.3冲击式水轮机安装工程表6.3.1引水管路单元工程安装质量验收评定表表6.3.2机壳单元工程安装质量验收评定表表6.3.3喷嘴与接力器单元工程安装质量验收评定表6.4调速器及油压装置安装工程表6.4.1油压装置单元工程安装质量验收评定表表6.4.2调速器（机械柜和电气柜）单元工程安装质量验收评定表表6.4.3调速系统静态调整试验单元工程安装质量验收评定表6.5立式水轮发电机安装工程表6.5.1上、下机架单元工程安装质量验收评定表表6.5.2定子单元工程安装质量验收评定表表6.5.3转子（转子部件）单元工程安装质量验收评定表表6.5.4制动器单元工程安装质量验收评定表表6.5.5推力轴承和导轴承单元工程安装质量验收评定表表6.5.6机组轴线调整单元工程安装质量验收评定表6.6卧式水轮发电机安装工程表6.6.1定子和转子单元工程安装质量验收评定表表6.6.2轴承单元工程安装质量验收评定表6.7灯泡式水轮发电机安装工程表6.7.1主要部件单元工程安装质量验收评定表表6.7.2总体安装单元工程安装质量验收评定表6.8静止励磁装置及系统安装工程表6.8.1励磁装置及系统单元工程安装质量验收评定表6.9主阀及附属设备安装工程表6.9.1蝴蝶傾单元工程安装质量验收评定表表6.9.2球阀单元工程安装质量验收评定表表6.9.3筒形阀单元工程安装质量验收评定表表6.9.4伸缩节单元工程安装质量验收评定表表6.9.5主阀附件和操作机构单元工程安装质量验收评定表6.10机组管路安装工程6.10.1机组管路单元工程安装质量验收评定表7.水力机械辅助设备系统安装工程7.1空气压缩机与通风机安装工程表7.1.1空气压缩机单元工程安装质量验收评定表表7.1.2离心通风机单元工程安装质量验收评定表表7.1.3轴流通风机单元工程安装质量验收评定表7.2泵装置与滤水器安装工程表7.2.1离心泵单元工程安装质量验收评定表表7.2.2水环式真空泵单元工程安装质量验收评定表表7.2.3深井泵单元工程安装质量验收评定表表7.2.4潜水泵单元工程安装质量验收评定表表7.2.7波水器单元工程安装质量验收评定表7.3水力监测装置与自动化元件装置安装工程表7.3.1水力监测仪表、非电量监测装置单元工程安装质量验收评定表表7.3.2自动化元件（装置）单元工程安装质量验收评定表7.4水力机械系统管道安装工程表7.4.1管道制作单元工程安装质量验收评定表7.5箱、罐及其他容器安装工程表7.5.1箱、罐及其他容器单元工程安装质量验收评定表第二部分单元（工序）质量评定表1.土石方工程表1.1土方开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
排水工程单元工程施工质量验收评定表
排水工程单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日--年月日
项次
检验项目
质量要求
项
目
1
结构型式
排水体结构型式，纵横向接头处理，排水体的纵坡及防冻保护措施等应满足设计要求
2
压实质量
无漏压、欠压，相对密实度或孔隙率应满足设计要求
一般
项
目
1
排水设施位置
排水体位置准确，基底高程、中（边）线偏差±3cm
2
结合面处理
层面结合良好，与岸坡结合处的填料无分离、架空现象，无水平通缝。靠近反滤层的石料为内小外大，堆石接缝为逐层错缝，不应垂直相接，表面的砌石为平砌，平整美观
3
排水材料摊铺
摊铺边线整齐，厚度均匀，表面平整，无团块、粗粒集中现象；检测点允许偏差±3cm
4
排水体结构外轮廓尺寸
压实后排水体结构外轮廓尺寸应不小于设计尺寸的10%
5
排水体外观
表面平整度
符合设计要求。干砌：允许偏差±5cm；浆砌：允许偏差±3cm
顶标高
符合设计要求。干砌：允许偏差±5cm；浆砌：允许偏差±3cm
施工
单位
自评
意见
主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于_____ %，且不合格点不集中分布，各项报验资料_____SL 631—2012的要求。
工序质量等级评定为：__________。
（签字，加盖公章）年月日
监理
单位
复核
意见
经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于_____%，且不合格点不集中分布，各项报验资料_____SL631—2012的要求。
