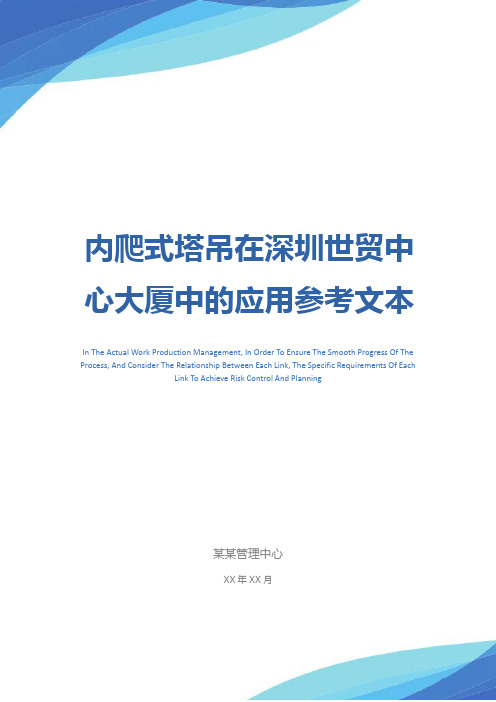

内爬式塔吊在深圳世贸中心大厦中的应用参考文本

内爬式塔吊在深圳世贸中心大厦中的应用参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月内爬式塔吊在深圳世贸中心大厦中的应用参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

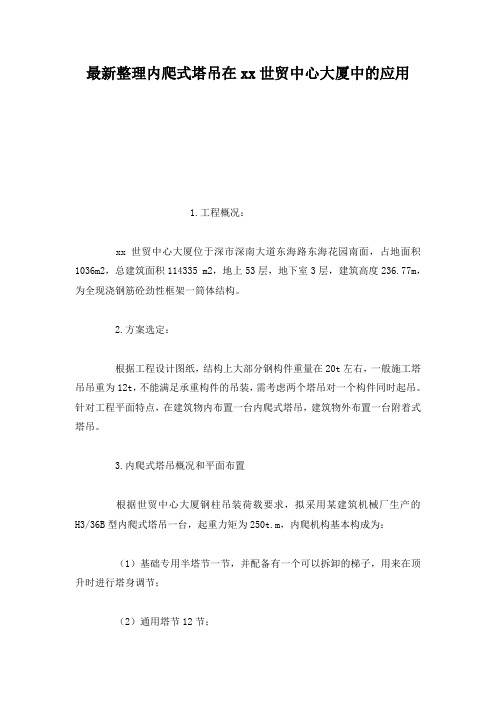

1.工程概况：深圳世贸中心大厦位于深市深南大道东海路东海花园南面，占地面积1036m²，总建筑面积114335 m²，地上53层，地下室3层，建筑高度236.77m，为全现浇钢筋砼劲性框架一筒体结构。

2.方案选定：根据工程设计图纸，结构上大部分钢构件重量在20t左右，一般施工塔吊吊重为12t，不能满足承重构件的吊装，需考虑两个塔吊对一个构件同时起吊。

针对工程平面特点，在建筑物内布置一台内爬式塔吊，建筑物外布置一台附着式塔吊。

3.内爬式塔吊概况和平面布置根据世贸中心大厦钢柱吊装荷载要求，拟采用某建筑机械厂生产的H3/36B型内爬式塔吊一台，起重力矩为250t.m，内爬机构基本构成为：（1）基础专用半塔节一节，并配备有一个可以拆卸的梯子，用来在顶升时进行塔身调节；（2）通用塔节12节；（3）3个顶升框架，搁置在建筑物楼板上（或类似支承物上）。

（4）顶升机构的制动档块一对；（5）顶升横梁一个（与油缸、活塞杆连为一个整体，通过它推动焊接在塔节上的凸耳来顶升塔节）；（6）顶升油缸（含支架）一个，最大压力为48Mpa；（7）25马力（约18.4kW）的液压机组一个，最大使用压力为38Mpa；（8）支承梁6根（每两根支承一个顶升框架）；根据本工程吊重荷载分布和塔吊本身的性能要求，平面布置于C~D/8~9轴的电梯前室偏北的位置（见图1）。

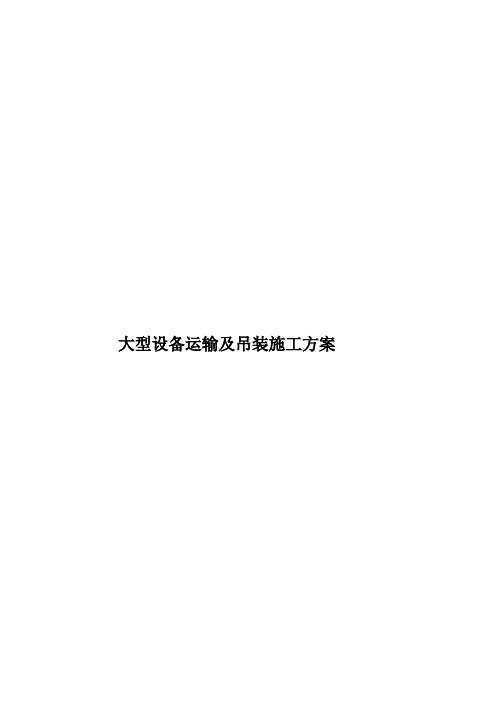

大型设备运输及吊装施工方案样本

大型设备运输及吊装施工方案上海国际金融中心南塔楼办公楼通风空调设备吊装运输方案施工单位：中建五局工业设备安装有限公司批准：批准日期：审核：编制：编制日期：目录1 工程概况2 施工安排3 进度计划4 施工准备与资源配置5 施工方法与工艺6 编制依据1 工程概况上海市陆家嘴金融贸易区Ｘ2地块位于地铁二号线陆家嘴站南侧，与金茂大厦、正大广场相邻，处于陆家嘴中央商务区的核心地带，地理位置优越。

项目拟建设两座超高层塔楼、一座低座酒店楼和一座裙楼及其地下室，南塔楼靠近银城西路，高250米，内设高级办公楼和酒店。

北塔楼靠近世纪大道，高260米，内设高级办公楼和公寓式酒店。

低座酒店楼位于地块南部，地上21层，高85米。

塔楼和酒店楼内均按功能和防火疏散需要，设有设备转换层和疏散避难层。

，是融办公、酒店、商场为一体的综合性物业。

项目地下室为四层，裙楼四层。

其中地下一层设置商场、酒店会议厅/多功能厅、机电房、后勤区和停车库。

地下二层设置商场、上下车区、卸载区、酒店后勤区、停车场和机电用房等，局部地下二层设有地下二层夹层，布置机电用房和停车库。

地下三层和地下四层均设置停车库和机电用房。

地下室和裙楼连通。

该工程面积大，通风系统复杂，空调机组数量大，规格种类多，空调机房位置分散，因此设备运输吊装极为不便。

现编制出南塔楼办公楼的通风空调设备吊装运输方案。

2 施工安排施工组织成立设备运输吊装小组，由组长负责，组员由现场技术员、安全员及工人组成。

技术人员根据设备型号、安装位置，确定运输路线，选用运输吊装工具，并负责设备吊装运输方案的交底。

安全员负责安全技术要求的审核及各类工、机具安全性能的复核。

组长负责设备运输吊装安全交底、方案的实施及组织人力、物力完成整个设备运输吊装过程。

施工目标安全、经济、便捷完成设备二次运输与吊装。

主要管理措施成品保护措施设备开箱检查时，清点配件，并收集至材料库房。

，若外包装箱过大，洞口不能通过必须拆箱时，必须和业主、供货单位协商，拆箱后保护塑料套不许拆下，且在钢丝绳捆绑部位必须作保护处理，以免损伤设备表面。

[上海]高层商务办公楼单元体幕墙吊装专项施工方案

XXXXXX商务广场项目--幕墙工程B标段（3号楼、4号楼）单元体幕墙吊装专项施工方案编制人：审核人：批准人：编制单位：编制时间：2013年4月12日目录第一章工程概况及说明 (2)第二章编制依据 (4)第三章现场平面布置 (4)第四章单元式幕墙安装概述 (5)第五章单元体吊装支架制作过程及构造 (10)第六章单元体吊装支架安全操作规程 (11)第七章单元体吊装支架施工应急方案 (13)第八章单元体吊装车相关计算书 (13)第一章工程概况及说明1.1 工程简介本工程位于XX 市长宁区协和路1011号。

总建筑面积34万多平方米，其中地上21.5万多平方米，地下12.6万多平方米。

工程主要用途：商务办公。

本建筑地上11层、地下2层，建筑总高度40米。

本工程开发单位：总包单位：监理单位：幕墙顾问公司：建筑顾问：设计单位：幕墙工程B 标段施工单位：图1.1：幕墙立面效果图--B 标段（3,4号楼）我司在本工程幕墙我司施工标段为B 标段：3号楼（3-A 轴至3-E 轴 / 3-1轴至3-37轴）及4号楼（4-A 轴至4-E 轴 / 4-1轴至4-23轴），主要采用形式有：序号项目名称单位工程量 1一层框架式玻璃幕墙㎡6,1642二至十层玻璃单元体幕墙㎡32,2413 铝板幕墙（其中包括双曲铝板：3188㎡）㎡ 29,047 4 系统窗（海德鲁）㎡ 2,013 5 自动感应门（包括湾弧感应门）㎡ 121 6 316不锈钢栏杆㎡ 1,947 7 铝合金地弹门（盖泽）及门斗㎡ 1,655 8 GRC 幕墙㎡ 520 9下沉式广场（框架式玻璃幕墙、铝板幕墙）㎡9,0113#楼4#楼本专项施工方案针对本工程单元式玻璃幕墙进行编制，单元板块主要由铝龙骨和玻璃、铝板、系统窗组成。

标准单元规格为1445mm*3500mm（该单元体玻璃形式：5（半钢化）+1.14PVB+5（半钢化）+12Ar+6钢化mm厚LOW-E中空夹胶玻璃），其中最大单元体重量约为3.232KN。

完整版国际广场项目塔吊工程施工方案

完整版国际广场项目塔吊工程施工方案一、项目背景二、工程准备1.设备准备根据项目需要，我们将选购两台起重能力为25吨的塔吊。

在选择塔吊时，我们将考虑到其起重能力、工作高度以及在施工现场的可操作性。

2.现场准备我们将根据工程需要，在施工现场选取合适的地点搭建塔吊，并且确保该区域的土地坚实、平整，以保证塔吊的稳定性。

同时，我们还将按照相关要求进行现场施工人员的培训，确保他们具备正确的操作技能。

三、施工步骤1.搭建塔吊首先，我们将按照塔吊的安装要求进行基础施工，并使用混凝土进行固定。

然后，我们将根据塔吊的安装要求，逐步搭建上部结构，并进行调试和检测，以确保塔吊的工作正常。

2.施工预案制定为了保证施工的安全和高效，我们将制定详细的施工预案。

预案中将包括施工过程中的安全措施、施工队伍的组织和管理、施工时间的安排等内容。

在制定预案时，我们将充分考虑项目的特点和施工环境，确保预案具备实施性和可操作性。

3.施工操作在施工操作中，我们将按照预案进行严格的施工管理和监督。

同时，我们也会根据现场实际情况进行灵活调整，确保施工的顺利进行。

在进行起重操作时，我们将按照相关规范和要求，采取安全措施，保证起重过程的安全和稳定。

4.施工完成后的拆除在施工完成后，我们将按照安全规定进行塔吊的拆除工作。

首先，我们将拆除塔吊的上部结构，然后进行设备的清理和整理工作。

最后，我们将进行基础的拆除和恢复工作，确保施工现场的安全和整洁。

四、质量和安全保障在施工过程中，我们将严格按照相关的质量和安全要求进行施工管理和监督。

我们将组织专业的工程师进行现场的质量检查和安全监督，及时发现和解决施工中的问题。

同时，我们也将通过加强现场施工人员的培训，提高他们的安全意识和操作技能，确保施工的质量和安全。

五、环保措施为了减少施工对环境的影响，我们将采取一系列环保措施。

首先，我们将合理利用施工材料，减少废弃物的产生。

同时，我们还将按照环保要求进行施工现场的垃圾分类和处理。

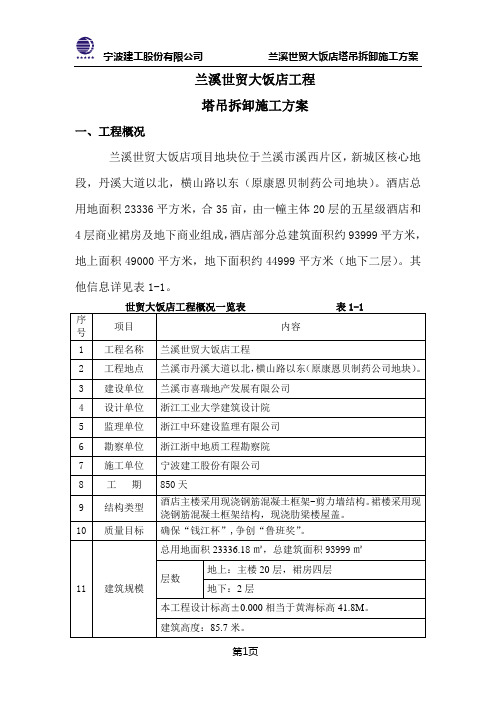

兰溪世贸大饭店多塔作业方案

兰溪世贸大饭店工程塔吊拆卸施工方案一、工程概况兰溪世贸大饭店项目地块位于兰溪市溪西片区，新城区核心地段，丹溪大道以北，横山路以东（原康恩贝制药公司地块）。

酒店总用地面积23336平方米，合35亩，由一幢主体20层的五星级酒店和4层商业裙房及地下商业组成，酒店部分总建筑面积约93999平方米，地上面积49000平方米，地下面积约44999平方米（地下二层）。

其他信息详见表1-1。

二、编制依据1、兰溪世贸大饭店工程施工组织设计2、兰溪世贸大饭店工程塔吊安装专项施工方案3、兰溪世贸大饭店工程施工图4、QTZ63C（5510）自升塔式起重机使用说明书5、施工手册（第四版）6、《建筑机械使用安全技术规程》（JGJ33—2001）7、《建筑塔式起重机安全规程》（GB5144-85）8、施工现场临时用电安全技术规范（JGJ46-88）9、《建筑施工安全技术规范》10、由厂方提供的塔机说明书及本公司编制的塔机装拆工艺流程三、施工计划：塔机按照装拆工艺流程及有关标准及要求进行装拆，在无特殊情况下于2天内完成作业。

设备安装要求一般应准备如下工具设备：25T汽吊1辆、10T运输车2辆、气割工具一套以及其它必要的辅助设备如索具、滑轮、工具及安全帽、安全带等。

四、施工工艺技术4.1.设备参数塔机型号为QTZ63 ，臂长50米，额定起重力矩63吨〃米，最大起重量6吨4.2.工艺流程及施工方法塔机拆卸时，拆卸作业区域内无建筑物限制,而且地形情况良好。

因此塔机拆卸按照《塔机使用说明书》的要求进行。

具体拆卸步骤及安全技术措施如下：1、拆卸标准节1.1、将起重臂旋转至推出标准节的方向，把标准节与下支座连接的高强度螺栓拆除。

1.2、开动液压系统，将顶升横梁放在标准节踏步上，活塞杆略微伸出,使活塞杆受力，然后关闭液压系统,•观察活塞杆是否回缩，如正常，则可进行降节，反之，则需排除故障后方可进行降节。

1.3、调整小车位臵，•使得塔机的上部重心落在顶升油缸的位臵上（实际操作中，观察到爬升架上四周８个导轮基本上与塔身标准节主弦杆脱开时，即为理想位臵）。
