关于涵位确定的一些细节问题的探讨_刘炳林
关于涵位确定的一些细节问题的探讨_刘炳林
低洼垭口导致的填方可能不设涵洞， 施工以后洼地已不存在
挖方位置是否设置涵洞
单坡地形，凹形竖曲线需要设置
碰上这种地形和竖曲线怎么处理？
碰上这种地形和竖曲线怎么处理？ • 马鞍部积水，通知线形负责人：改竖曲线，调整 纵坡 或者 • 增加纵向排水设计 • 本问题在平原地区设计院中，由于常常涉及到纵 向排水设计容易考虑到，但是在山区道路设计较 多的设计院，往往没有纵向排水设计的习惯，设 计人员容易忽略
– 由于排水要求的限制，可以腾挪的空间不大
纵面布置的经济性考虑1
1
纵面布置的经济性考虑2、3
• 进口段横断面为陡坡、出口段横断面为缓 坡的路段，或者相反，基础置于填方
– 涵洞形式上的限制：忌用拱涵 – 出口：在边坡上设置出口急流槽
纵面布置的经济性考虑2、3
2
3
纵面布置的经济性考虑4
• 整个路段都是陡坡横断面的，设置阶梯涵 洞
中心挖方位置 需要设置涵洞的情形
• 半挖半填路段，凹形竖曲线处设涵
小结
• 在地形图上确定涵洞设计位置时，涵洞设计工程师一定要 仔细判读平纵面线形和地形图，综合考虑以保证涵洞设置 的科学性
低洼地段涵位的选择
• 山区沟谷地带：对于山坡沟谷，基本沿着 沟心设涵结合适当改沟即可 • 低洼带
– 必需要顺沟设涵时，以满足原沟渠过水要求为 主 – 由于建路阻断水系而增设的涵洞，尽可能考虑 将涵位放置在低洼路段端头
本问题在平原地区设计院中由于常常涉及到纵向排水设计容易考虑到但是在山区道路设计较多的设计院往往没有纵向排水设计的习惯设计人员容易忽略中心挖方位置需要设置涵洞的情形半挖半填路段凹形竖曲线处设涵小结在地形图上确定涵洞设计位置时涵洞设计工程师一定要仔细判读平纵面线形和地形图综合考虑以保证涵洞设置的科学性低洼地段涵位的选择山区沟谷地带
评估中不确定情况下指标权重的一种确定方法
评估中不确定情况下指标权重的一种确定方法
刘琼林
【期刊名称】《运筹与管理》
【年(卷),期】2006(015)001
【摘要】指标权系数的确定是多属性决策的评估中的一个关键问题,目前常用的方法都要利用专家判断矩阵.然而在实际操作中判断矩阵的元素在各种因素的影响下,表现出一定的不确定性.本文利用整体法来研究这种不确定情况,对原有的模型进行推广,并提出有效的算法.对类似问题的解决,提供了一种新的思路.
【总页数】4页(P34-37)
【作者】刘琼林
【作者单位】中国科学技术大学,数学系,安徽,合肥,230026
【正文语种】中文
【中图分类】N945.16
【相关文献】
1.一种主客观综合的训练评估指标权重的确定方法 [J], 汪文革;王珍惜
2.一种部队训练效果评估中指标权重确定方法 [J], 宋正来
3.一种长期贮存装备健康状态评估指标体系及权重确定方法 [J], 王亮;吕卫民;滕克难;李佳哲
4.一种基于三角模糊数及层次分析法的评估指标权重确定方法 [J], 罗保峰;王清贤;朱俊虎;周天阳
5.基于DEMATEL-TFNAHP的合成营作战能力评估指标权重确定方法 [J], 朱学耕;刘家路;高洪龙;杨陈陈;张双喜
因版权原因，仅展示原文概要，查看原文内容请购买。

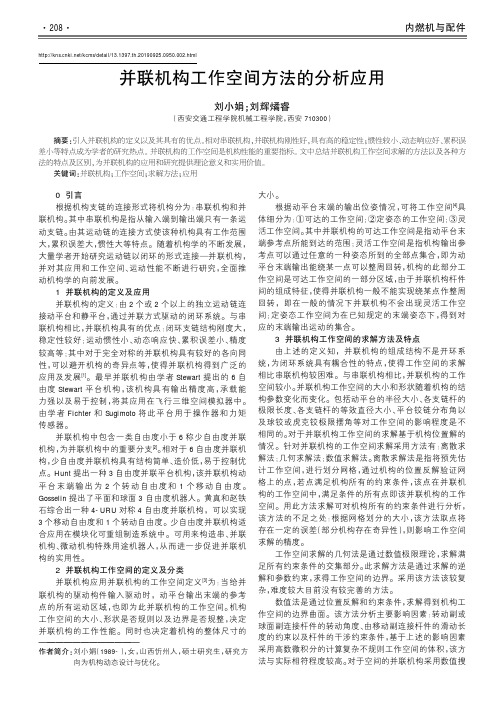

并联机构工作空间方法的分析应用
0引言根据机构支链的连接形式将机构分为：串联机构和并联机构。
其中串联机构是指从输入端到输出端只有一条运动支链。
由其运动链的连接方式使该种机构具有工作范围大，累积误差大，惯性大等特点。
随着机构学的不断发展，大量学者开始研究运动链以闭环的形式连接—并联机构，并对其应用和工作空间、运动性能不断进行研究，全面推动机构学的向前发展。
1并联机构的定义及应用并联机构的定义：由2个或2个以上的独立运动链连接动平台和静平台，通过并联方式驱动的闭环系统。
与串联机构相比，并联机构具有的优点：闭环支链结构刚度大，稳定性较好；运动惯性小、动态响应快、累积误差小、精度较高等；其中对于完全对称的并联机构具有较好的各向同性，可以避开机构的奇异点等，使得并联机构得到广泛的应用及发展[1]。
最早并联机构由学者Stewart 提出的6自由度Stewart 平台机构，该机构具有输出精度高，承载能力强以及易于控制，将其应用在飞行三维空间模拟器中。
由学者Fichter 和Sugimoto 将此平台用于操作器和力矩传感器。
并联机构中包含一类自由度小于6称少自由度并联机构，为并联机构中的重要分支[2]。
相对于6自由度并联机构，少自由度并联机构具有结构简单、造价低，易于控制优点。
Hunt 提出一种3自由度并联平台机构，该并联机构动平台末端输出为2个转动自由度和1个移动自由度。
Gosselin 提出了平面和球面3自由度机器人。
黄真和赵铁石综合出一种4-URU 对称4自由度并联机构，可以实现3个移动自由度和1个转动自由度。
少自由度并联机构适合应用在模块化可重组制造系统中。
可用来构造串、并联机构、微动机构特殊用途机器人，从而进一步促进并联机构的实用性。
2并联机构工作空间的定义及分类并联机构应用并联机构的工作空间定义[3]为：当给并联机构的驱动构件输入驱动时，动平台输出末端的参考点的所有运动区域，也即为此并联机构的工作空间。
机构工作空间的大小、形状是否规则以及边界是否规整，决定并联机构的工作性能。
中药眼用制剂研究中建议关注的几个问题
发布日期20061129栏目中药药物评价>>中药质量控制标题中药眼用制剂研究中建议关注的几个问题作者马秀朱家谷刘炳林宁可永部门正文内容审评一部马秀朱家谷刘炳林宁可永安全、有效、质量可控是药品的基本要素。
中药眼用制剂因用药部位特殊，其安全、有效和质量可控性较其他剂型（注射剂除外）显得更加重要。
本文对中药眼用制剂的名称演变和含义、对质量控制的一般要求进行了探讨，重点关注了原辅料的质量、附加剂（主要是抑菌剂）的合理选择、渗透压和无菌检查、刺激性试验等方面的问题，以期对中药眼用制剂研究与评价予以关注。
不妥之处，请批评指正。
一、“眼用制剂”的名称演变及含义眼用制剂在历版《中国药典》、《中国医院制剂规范》及《药剂学》教材中一般表述为“滴眼剂”。
随着眼用制剂的快速发展，滴眼剂已不能涵盖眼部用药的实际剂型和使用状况。
《中华人民共和国药典》（以下简称《中国药典》）2005年版首次将“滴眼剂”改为“眼用制剂”，并且中国药典2005年版一部和二部均以“眼用制剂”命名。
中国药典2005年版一部将“眼用制剂”定义为由药材提取物、药材制成的直接用于眼部发挥治疗作用的制剂。
并将眼用制剂分为：眼用液体制剂（滴眼剂）、眼用半固体制剂（眼膏剂）等。
也有以固态药物形式包装，另备溶剂，临用前配成溶液或混悬液的制剂。
未对滴眼剂、眼膏剂等作进一步解释。
中国药典2005年版二部将眼用制剂分为三大类，即液体制剂（滴眼剂、洗眼剂、眼内注射溶剂）、眼用半固体制剂（眼膏剂、眼用乳膏剂、眼用凝胶剂）、眼用固体制剂（眼膜剂、眼丸剂、眼内插入剂）等。
并进一步对滴眼剂、洗眼剂、眼膏剂、眼用凝胶剂、眼内插入剂等逐一定义，并均明确为无菌制剂。
其中“滴眼剂”定义为：系指药物与适宜辅料制成的无菌水性或油性澄明溶液、混悬液或乳状液，供滴入的眼用液体制剂,也可将药物以粉末、颗粒或片状形式包装，另备溶剂，在临用前配成澄明溶液或混悬液。
可见，从现行版药典收载的剂型来看，中药眼用制剂的剂型明显少于化学药。

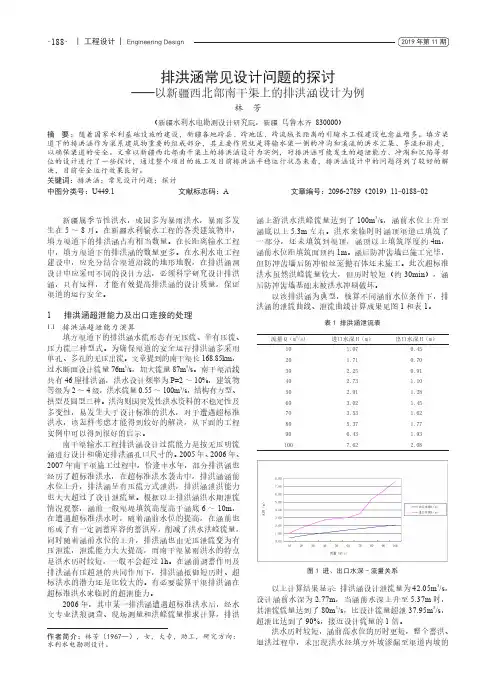

排洪涵常见设计问题的探讨——以新疆西北部南干渠上的排洪涵设计为例
