井下封隔器胶筒橡胶材料力学性能试验研究[1]
高性能封隔器胶筒研制 石油大学毕业论文
高性能封隔器胶筒研制石油大学毕业论文摘要本论文主要针对石油钻井过程中的封隔器与钻头之间的配合问题，提出了一种高性能封隔器胶筒设计方案。
通过对市场上常见的胶筒产品与封隔器配合状况进行分析和常规实验测试，发现存在疲劳寿命短、耐高温性能差等问题。
本文通过优化橡胶材料配方、改进胶筒结构等手段，最终研制出了一款优秀的高性能封隔器胶筒。
实验结果表明，在高温、高压下仍能保持压力稳定，具有较长的使用寿命和良好的配合性能，满足了石油钻井过程中的工况需求。
关键词：封隔器；钻井；胶筒；橡胶材料；高温高压AbstractThis paper mainly proposes a high-performance sealant liner design scheme for the matching problem between the sealant and the drill bit in the petroleum drilling process. Through the analysis of the common products in the market and theconventional experimental tests, it is found that there are problems such as short fatigue life and poor high temperature resistance. In this paper, through optimizing the rubber material formula, improving the structure of the sealant liner, etc., we finally developed an excellent high-performance sealant liner. The experimental results have shown that under high temperature and high pressure, it can still maintain pressure stability, has a long service life and good matching performance, and meets the working conditions in the petroleum drilling process.Keywords: sealant, drilling, liner, rubber material, high temperature and high pressure1. 研究背景封隔器是石油钻井过程中不可或缺的工业密封件，其作用是在井下高温、高压的环境下，保证钻井液和油气等不同介质或混合物在井内不相互干扰，保障钻井的正常进行，同时也避免环境污染和资源浪费。
耐高温高压封隔器密封材料研究与应用
耐高温高压封隔器密封材料研究与应用【摘要】封隔器是石油勘探开发中井下作业的重要工具之一，为确保层间封隔，顺利高效完成井下作业，封隔器上的密封元件——胶筒，是封隔器的核心部件。
本项目皆在研究开发出耐高温（150℃～170℃）耐高压（35～55Mpa）新型密封材料——封隔器胶筒。
【关键词】井下作业；封隔器；胶筒引言封隔器是石油勘探开发过程中井下作业的重要工具之一，封隔器在各油田的生产实践中广泛应用，其密封元件——胶筒，是封隔器的核心部件。
密封材料的性能决定了封隔器能否有效地实现层间封隔，并能适应不同地层条件下，如高温高压下长期使用。
上个世纪八十年代，我们针对江斯顿地层测试器胶筒进行开发研究，成功地研究出≤120℃的封隔器胶筒，广泛应用于各油田，替代了进口胶筒。
随着石油及天然气的勘探开发不断向深部地层进军，地层条件复杂、苛刻，对封隔器的密封元件——胶筒的耐高温高压的性能需求十分迫切。
目前国内生产的封隔器胶筒大多只适用于温度≤120℃，压力≤25Mpa的条件，而能够适用于150℃、35Mpa以上的封隔器主要是从国外进口。
这样不仅价格昂贵，而且由于供货不及时，在很大程度上影响油田的开发建设，我们针对这一市场需求，开展了耐高温高压封隔器胶筒的开发研究，并获得了成功。
一.实践部分1.设备：XK—150双滚筒炼胶机XK—400双滚筒炼胶机100T平板硫化机2.仪器：（邵尔A）硬度计高低温拉力试验机3.原料：FKM、AcM、HNBR、Aflas、EPDM、补强剂、防老剂、硫化剂及其他助剂。
4.配方研究：根据井下地质条件对封隔器密封元件性能的要求，我们对上述橡胶原料进行筛选，确定了以Aflas/HNBR作为主体材料，选择耐高温硫化剂、防老剂、补强剂及其他助剂进行制样试验，并与进口原料试样对比，见表15.封隔器胶筒的结构设计封隔器胶筒的耐温耐压的性能除与其密封胶料本身的性能有关外，还与胶筒的结构有关，为了更进一步提高封隔器胶筒的抗压、抗拉、抗撕裂性能，我们设计出胶筒的多层结构，见图16.生产工艺流程：配料——塑炼混炼——下片——精炼——注压——硫化——启模——修边——检验——入库二、现场应用部分本产品开发研制成功以后，先后在大庆油田、胜利油田、大港油田、华北油田、辽宁阜新石油工具厂等单位反复试用，其性能达到设计要求，满足现场作业需求。
探讨CO2驱封隔器胶件力学性能实验

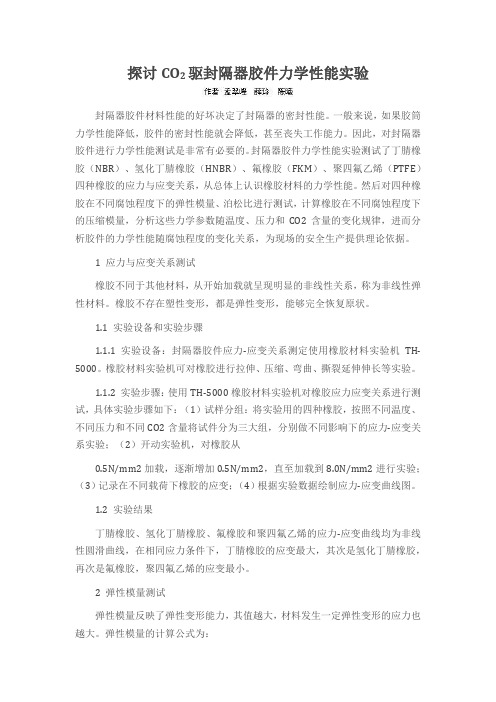

探讨CO2驱封隔器胶件力学性能实验封隔器胶件材料性能的好坏决定了封隔器的密封性能。
一般来说，如果胶筒力学性能降低，胶件的密封性能就会降低，甚至丧失工作能力。
因此，对封隔器胶件进行力学性能测试是非常有必要的。
封隔器胶件力学性能实验测试了丁腈橡胶（NBR）、氢化丁腈橡胶（HNBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）四种橡胶的应力与应变关系，从总体上认识橡胶材料的力学性能。
然后对四种橡胶在不同腐蚀程度下的弹性模量、泊松比进行测试，计算橡胶在不同腐蚀程度下的压缩模量，分析这些力学参数随温度、压力和CO2含量的变化规律，进而分析胶件的力学性能随腐蚀程度的变化关系，为现场的安全生产提供理论依据。
1 应力与应变关系测试橡胶不同于其他材料，从开始加载就呈现明显的非线性关系，称为非线性弹性材料。
橡胶不存在塑性变形，都是弹性变形，能够完全恢复原状。
1.1 实验设备和实验步骤1.1.1 实验设备：封隔器胶件应力-应变关系测定使用橡胶材料实验机TH-5000。
橡胶材料实验机可对橡胶进行拉伸、压缩、弯曲、撕裂延伸伸长等实验。
1.1.2 实验步骤：使用TH-5000橡胶材料实验机对橡胶应力应变关系进行测试，具体实验步骤如下：（1）试样分组：将实验用的四种橡胶，按照不同温度、不同压力和不同CO2含量将试件分为三大组，分别做不同影响下的应力-应变关系实验；（2）开动实验机，对橡胶从0.5N/mm2加载，逐渐增加0.5N/mm2，直至加载到8.0N/mm2进行实验；（3）记录在不同载荷下橡胶的应变；（4）根据实验数据绘制应力-应变曲线图。
1.2 实验结果丁腈橡胶、氢化丁腈橡胶、氟橡胶和聚四氟乙烯的应力-应变曲线均为非线性圆滑曲线，在相同应力条件下，丁腈橡胶的应变最大，其次是氢化丁腈橡胶，再次是氟橡胶，聚四氟乙烯的应变最小。
2 弹性模量测试弹性模量反映了弹性变形能力，其值越大，材料发生一定弹性变形的应力也越大。
弹性模量的计算公式为：2.1 实验设备和实验步骤2.1.1 实验设备：弹性模量实验使用的是弹性模量实验机，可以做10000N 以内整个材料中拉伸、压缩、弯曲、剥离、刺破等实验。
井下封隔器胶筒橡胶材料力学性能试验研究
２３ ０ ６年 ３ ５卷 第０ 期 第 ５ ７页
石 油 矿 场 机 械
ＯＩ ＦＩ Ｄ Ｅ Ｌ ＥＬ ＱＵＩ ＰＭＥ ＮＴ
文 章 编 号 ： ０ １３ ８ （ ０ ６ ０ — ０ ７ ０ １ ０ — ４ ２ ２ ０ ） ３０ ５ — ３
ａ ｃ ｈ ｏ ｇ ｈ ｘ ｅ ｉ ｎ ． Ｉ ｈ ａ ｅ ，ｍ ａ ｙ ｅ ｐ ｒｍｅ ｔ ａ ｅ ｂ ｅ ｏ ｅ ｏ ｅ ｔ ｓ ｍ ｐ ｅ ｏ ａ ｋ ｒ ｎ ｅ ｔ ｒ ｕ ｈ ｔ ｅ ｅ ｐ ｒｍｅ ｔ ｎ ｔ ｅ ｐ ｐ ｒ ｎ ｘ ｅ ｉ ｎ ｓ ｈ ｖ ｅ ｎ ｄ ｎ ｎ ｔ ｓ ａ ｌ ｆ ｐ ｃ ｅ
２ Ｓ ｕ ｈ Ｗ ｅ ｔＰｅｒ ｌ ｕ Ｉ ｓｉｕ ｅ，Ｃｈ ｎ ｄ １ ０ ７，Ｃｈ ｎ ） ． ｏ ｔ ｓ ｔ ｏ ｅ ｍ ｎ ｔｔ ｔ ｅｇ ｕ６ ０ １ ｉａ
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ｔｈ ｕ ｂ ｒｍａ ｅ ｉ ｌ Ｓ ｍｅ ｈ ｎ ｃ ｐ ｒ ｏ ｍａ ｃ ｆｔ ｅ ｐ ｃ ｅ ｅ ｅ ｍｉ ｅ ｈ ａ ｋ ｒ Ｓ ｓ ａ ｉ ｇ ｐ ｒ ｅ ｒ ｂ ｅ ｔ ｒａ ’ ｃ ａ ｉ ｅ ｆ ｒ ｎ ｅ ｏ ｈ ａ ｋ ｒ ｄ ｔ ｒ ｎ ｓ ｔ ｅ ｐ ｃ ｅ ’ ｅ ｌ ｅ — ｎ
同对 材 料 性 能 有 相 当 大 的影 响 ， 因此 ， 须通 过 试 验 测 定 胶 筒 材 料 的 力 学性 能 。文 章 主 要 是 对 封 隔 器胶 筒 硫 化 橡 必
胶 的 标 准试 样 在 不 同压 力和 不 同 温度 条 件 下 的 性 能 进 行 试 验 ， 取 应 力 一 应 变 关 系及 橡 胶 的 压 缩 模 量 、 氏 模 量 获 杨 等值 ， 分 析 封 隔 器的 工 作 性 能 提 供 基 本 依 据 。 为
裸眼中测压缩式封隔器胶筒材质与力学分析及其改进_张福祥
的粘结力较差, 易压裂、 扯断。此外 , 现用胶筒骨架 材料为球墨铸铁, 与胶料的粘接性差 , 致使胶筒受压 后易脱落。
表1
类别 标准 实测 注: 件为 70 泡 24 h。 邵氏 硬度 80~ 85 82
塔里木油田现用胶筒实测物理机械性能
拉伸强 度 / M Pa 15 12 扯断伸长 永久变形 率, % 率 ,% 180 150 35 25 体积变化率 A 6 5 B - 4~ 8 1 测试 条
[ 4]
和横向应变 2 为: Fz - Fl 4F z ( Dt - Dj ) 2= = 2 2 EA E( D t - d j ) ( D t - dj )
2
( 4) ( 5)
=
2 r D t- d j
式中, r 为解除径向约束后胶筒壁厚的变化量; F z 为轴向压力。 根据泊松效应 , 由式( 4) 、 ( 5) 得到胶筒壁厚变化 量为: r= 2 Fz ( D t - D j ) ( D j + dj ) E ( D t + d j) 2( D t + d j ) ( 6)
[ 3] xd4
( 11)
=
- 1+
dj D t 4r 2
z
( 12) 为: ( 13)
3) 由式 ( 11) 、 ( 12) 、 ( 13) 计算胶筒内壁应力 : = - 21 4 MP a,
xd4
z
在轴向压力 F z 作用下, 胶筒的轴向应力
z
= - 0 7 M P a,
r
= - 11 4 MP a,
第 35 卷第 4 期 2007 年 7 月
石 油 P ET RO LEU M
钻 探 D RIL LI NG
井下封隔器的密封性能研究
井下封隔器的密封性能研究随着油田的不断开发，油田的勘探逐渐走向高温高压和深层油田开发方向，为了能够提高开采效率和这样复杂的开采环境，需要对井下封隔器进行不断创新和完善，因此井下封隔器逐渐向性能更高的方向发展，井下封隔器的密封性能非常关键，因此对井下封隔器的密封性能进行分析是非常重要的研究内容，随着新技术的不断发展，井下封隔器密封性能要求越来越高。
标签：井下封隔器;密封性能;研究随着石油资源的不断开采，能源危机已经成为世界各国所面临的一项重大挑战，社会经济的发展离不开能源的支持，石油资源是非常重要的能源，因此不断增加石油产量，降低油田开采成本一直是油田企业所研究的重点内容，近年来我国不断学习国外的先进技术并结合我国石油资源的实际情况，不断完善我国的开采技术，随着开采技术的不断进步，我国石油资源的开采量也在增加。
封隔器在石油开采过程中是非常重要的井下工具，封隔器主要应用于注水井、水平井以及分层采油等工艺中。
封隔器的密封性能是非常重要的评价标准，因此，随着油田开发深度的不断增加，对封隔器的密封性能要求也在不断提升，只有不断提高工艺要求和密封性能才能够满足油田开发需求。
1封隔器的分类世界各国对封隔器的研制有很多种类型，其中按密封方式主要可以分为以下几种：（1）自封式。
自封式封隔器的原理是依靠密封件外径与套管内径之间的压差来实现密封效果。
（2）压缩式。
压缩式封隔器的原理是依靠轴向力对封隔器进行压缩，从而使密封件外径增大实现密封效果。
（3）扩张式。
扩张式封隔器的原理是依靠封隔器内腔，使密封件外径增大从而实现密封效果。
（4）组合式。
通过利用自封式，压缩式和扩张式封隔器进行有效组合，从而实现密封效果。
2封隔器密封性能的力学性能分析2.1封隔器密封胶筒的工作状态及密封原理封隔器在工作过程中一般分为初封、密封和解封三个状态，因此胶筒在工作过程中，主要有自由变形、约束变形和稳定变形三个阶段。
自由变形是指胶筒在出风荷载的作用下发生压缩形变，胶筒和套管内壁没有接触并不产生的接触应力时所发生的变形。
封隔器胶筒密封性能有限元分析
2
计算结果分析
压缩式封隔器是通过压缩机构压缩胶筒 , 使之 膨胀改变密封环形间隙从而实现密封。根据它的工 作原理 , 这里重点分析橡胶材料的非线性特性和胶 筒与井壁之间的接触变形特点。选择适合于分析本 问题的有限元单元结构 , 编制有限元参数输入接口 程序; 对胶筒组合进行受力与变形分析; 分析其边界 约束条件以及接触形态 ; 计算封隔器胶筒与套管之 间的接触应力。最后通过分析计算结果得到各主要 因素对封隔器密封性能的影响。 2. 1 加载方式的影响 中心管和套管 上、 下端固 定, 套管 x 轴方向固 定 , 上支撑 环固定, 在下支撑环上加 载 ( 向上加 40 m m 位移, 胶筒外斜角 40#, 摩擦因数取 0. 6) 。 3 个 胶筒上的最大接触应力和压缩距的关系如图 2, 轴 向力和压缩距的关系如图 3, 初封后接触应力分布 规律如图 4a, 改变加载方式( 下支撑环固定, 在上支
计算条件是胶筒和隔环、 中心管的摩擦因数固 定为 0. 1, 从上往下加载 40 m m, 分析胶筒和套管之 间的摩擦因数为 0. 1~ 0. 7 时, 胶筒组合中各个胶筒 上的最大接触应力的变化, 如图 5。
a
从下往上加载
图5
最大接触应力和摩擦因数的关系
第 36 卷
第9期
刘永辉 , 等 : 封隔器胶筒密封 性能有限元分析
在连续介质力学中将橡胶材料称作超弹性材料存在一个用格林硬度表示的应变能函数该函数是一个应变或变形张量的标量函数该标量函数对应变分量的导数就是相应的应力分量各种橡胶的成份千差万别所以通常在公开文献上查不到超弹性材料常数需要用单轴拉伸等双轴拉伸切试验得到的橡胶材料试验数据进行超弹性材料曲线拟合进而选择合适的超弹性材料模型计算模型的建立压缩式密封元件以三胶筒组合居多中间的胶筒比较软主要起密封作用故也称作工作胶筒端的胶筒比较硬主要起保护工作胶筒以防止肩部突出的作用线的剖面建立有限元计算模型三胶筒组合简化的计算模型如图
压缩式封隔器胶筒力学性能分析
压缩式封隔器胶筒力学性能分析
仝少凯
【期刊名称】《石油矿场机械》
【年(卷),期】2012(041)012
【摘要】将压缩式封隔器分为自由变形和约束变形2个阶段.从胶筒变形的几何、静力和物理方程中推导出了封隔器密封的最小坐封力；计算了自由变形阶段胶筒的高度,得到了胶筒在有、无工作压差2种条件下的接触应力.在此基础上得到了胶筒的极限密封压力,分析了胶筒的强度,确定合理的坐封力和工作压差.为封隔器胶筒结构尺寸的设计提供理论依据.
【总页数】7页(P1-7)
【作者】仝少凯
【作者单位】西安石油大学机械工程学院,西安710065
【正文语种】中文
【中图分类】TE931.201
【相关文献】
1.压缩式封隔器胶筒系统性能测试 [J], 张毅
2.压缩式封隔器的密封胶筒材料性能研究 [J], 陆如东;钱月
3.压缩式封隔器胶筒接触力学行为有限元分析 [J], 王云学;许仁波;孟奇龙;江能
4.基于正交试验的压缩式封隔器胶筒的结构参数优化 [J], 张智;祝效华;许建波
5.压缩式裸眼封隔器胶筒密封结构研究 [J], 李斌;张东阳;李强;沈桓宇;杨爽
因版权原因，仅展示原文概要，查看原文内容请购买。
气井压裂完井一体化用封隔器胶筒关键技术研究
的压裂完井一体化用封隔器胶筒实现了有效密封油套环空的目的。
1 气井压裂完井一体化封隔器及工艺管柱
1
.1 压裂完井一体化封隔器
气井用压裂完井一体化封隔器采用液压坐封、液压解封方式进行设计,具备可取功能,卡瓦采用双
最优倒角 30
°。根据坐封计算结 果, 获 得 了 胶 筒 坐 封 载 荷 与 接 触 总 应 力 关 系 曲 线、 坐 封 载 荷 与 压 缩 距 关 系 曲 线,
为 封隔器胶筒结构设计提供依据。现场应用表明,封隔器胶筒能达到耐温 154 ℃ 、承高压 79 MPa、有效密封油套
环空 4 年以上的技术指标。封隔器胶筒成功应用,提高了压裂完井一体化工艺可靠性,节约了作业成本。
omp
l
e
t
i
oni
n
t
e
r
a
t
i
on
g
12
3
,LIJun
,HUANG We
CAIMeng1 2 ,WANGPeng1 2 ,MA Wenha
i
l
i
ang1 2 ,LIU Zhaoy
i
imi
ng1 2
,
,
,
,
,
1
.Oi
lPr
oduc
t
i
onEng
i
ne
e
r
i
ngRe
s
e
a
r
chI
ns
i
t
i
t
u
t
e,Daq
ff
r
a
c
封隔器胶筒系统性能测试试验台及数据采集系统的设计
单位代码：10615 西南石油大学硕士学位论文论文题目：封隔器胶筒系统性能测试试验台及数据采集系统的设计研究生姓名：杨亮导师姓名：夏元白（教授）学科专业：机械电子工程研究方向：过程控制与装配2007年4月封隔器胶筒系统性能测试试验台及数据采集系统的设计The Design of Packer Rubber’s Performance-Testing Platform and the Data-Acquisition System西南石油大学South West Petroleum University2007.4摘要本文根据井下封隔器的工作原理设计了井下封隔器胶筒系统性能测试试验台。
通过此试验台我们可以测试封隔器的核心元件胶筒在井下的工作情况，从而得到封隔器在工作过程中的相关参数，为进一步提高封隔器工作性能提供依据。
本文还设计了基于PCI总线的数据采集系统，介绍了PCI总线的特点，采用了PLXTech公司的 PCI 专用接口控制芯片 PCI9054 来实现基于PCI 总线的数据采集。
利用复杂可编程器件来实现数据采集系统的控制部分。
以下为本论文的主要研究工作：1.根据封隔器工作原理设计了井下封隔器胶筒系统性能测试试验台的机械装置，其中包括对胶筒变形进行测试的位移传感器的选型和安装。
2.根据应变测试原理，为了测定胶筒与套管间应力分布规律，完成了应变片布片方式和测量电桥的设计。
同时还选用了相同的测量方法对隔环的应变进行测试。
3.完成了数据采集硬件电路的设计，其中包括位移传感器信号调理模块、前置模拟通道、AD转换器及其外围电路、FIFO存储器的扩展、电源的设计、PCI9054的配置电路、时钟电路以及各个芯片之间的连接电路。
4.完成了用CPLD对本地的控制，其中包括对前置模拟通道、A/D转换器、FIFO 存储器的控制以及对本地时钟、FIFO存储器读写时钟的提供，用Verilog HDL语言编写了相应的模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学工业出版社 ,材料科学与工程出版社 ,2002.
图 5 505 # 橡胶杨氏模量随温度变化曲线
〔科技简讯〕
图 6 505 # 橡胶松弛阶段二次项与
一次项系数随温度变化曲线
σ= Eε,
·59 ·
在不同压力和不同温度条件下的性能试验 ,获取应 力2应变关系及橡胶的压缩模量 、杨氏模量等 ,找出 了橡胶在不同温度下材料性能的变化规律 ,得出材 料的本构关系模型 ,为进一步研究封隔器在井下的 密封性能提供了理论依据 。
参考文献 : [ 1 ] 李世民 ,韩 进. 小直径封隔器胶筒的研制 [J ]. 橡胶
2006 年 第 35 卷 石 油 矿 场 机 械 第 3 期 第 57 页 OIL FIELD EQUIPMENT 2006 ,35( 3) :57～59
文章编号 :100123482 (2006) 0320057203
对压缩阶段 ,在变形不超过 30 %的情况下 ,对 应力2应变曲线进行线性拟合 ,得到各个橡胶试件的 压缩模量 ,取平均值得出该温度下的压缩模量 ,然后 分别计算出应变为 10 %和 20 %时的杨氏模量 。计 算出所有温度下的杨氏模量后 ,作杨氏模量随温度 的变化曲线 。对于松弛阶段 ,根据应力2应变拟合曲 线可得到该曲线的方程 ,即不同温度时材料的本构 关系 。
d) 不同温度时 ,505 # 橡胶的材料本构关系 通过以上对封隔器橡胶材料的试验 ,分析后初步得
王海兰 ,等 :井下封隔器胶筒橡胶材料力学性能试验研究
出 ,当橡胶压缩变形在 30 %以内 ,其应力2应变呈线 性关系 ,与普通金属的本构关系相似 ,可由式 (1) 表 示 ,式中 ,σ为压缩阶段应力 ;ε为压缩阶段应变 ; K 为压缩模量 。
c) 不同温度时 ,松弛阶段应力2应变方程系数 在松弛阶段 ,应力2应变曲线用二次曲线进行拟 合 ,从表中可知 , 随温度的升高 ,二次曲线的二次项 系数与一次项系数均显著降低 。说明 ,该橡胶性能
随温度的影响变化较大 。图 6 分别是该橡胶松弛阶 段二次项系数与一次项系数随温度的变化曲线 。
Mechanic perf ormance experiment research to the rubber material of do wn2hole packer
WAN G Hai2lan1 , GU Li2jiang1 , L IU Qing2yo u2
(1. S out hw est Fi li ale of Chi na Pet roleum En gi neeri n g Co. L t d. , Chen g d u 610017 , Chi na ; 2. S out h W est Pet roleum I nsti t ute , Chen g d u 610017 , Chi na)
·58 ·
OIL FIELD EQUIPMENT 2006 Vol. 35 №3
图 1 SB802 型热 、机综合疲劳试验机简图
图 2 试验机控制系统框图
表 1 SB802 热 、机综合疲劳试验器主要性能参数
最大静载 (力载荷) / kN 最大动载 (力载荷) / kN 工作活塞最大行程/ mm
a) 应力2应变关系曲线 图 3 为 150 ℃时 , 505 # 橡胶的应力2应变关系曲线 ,图 4 为压缩与松 弛阶段的应力2应变拟合曲线 。其他温度时的试验 结果略 。
b) 不同温度时 505 # 橡胶的杨氏模量 根据 试验结果 ,可求出橡胶在不同温度下的压缩模量及 杨氏模量 。对于 505 # 橡胶 ,在常温下橡胶杨氏模 量较高 ;温度由 25 °C 增加到 50°C 时 ,杨氏模量急 剧降低 ;在 50～175 °C 时 ,随着温度的缓慢上升 ,杨 氏模量也缓慢增加 ,如图 5 。这与橡胶的性能是相 符合的 。
ZPJ 智能型皮带胀紧器
江苏常州武进南洋玻 璃钢 有限 公司 , 研制 出 ZPJ 型智能皮带胀紧器 ,获得国家专利产品授权 。 集计算机技术 、传感技术于一体 ,核心是智能电机控 制器 。作用原理是依据压力信号传输处理后 ,进行 自动调整 。这种装置安装在抽油机上 ,防止皮带拉 长 、变松 、打滑 ,不仅节约皮带 ,更减少冲次损失 、节 约能耗 ,从而提高抽油机的工作效率 ,提高产油量 , 对于深井采油 ,稠油井开采都很适应 。大庆油田和 辽河油田等油田都推广应用 ,收到显著的经济效益 和社会效益 。
温度/ °C 压缩阶段线性关系
室温
σ= 11. 889ε
50
σ= 9. 2862ε
75
σ= 10. 6632ε
100
σ= 11. 3751ε
125
σ= 11. 8247ε
150
σ= 11. 9052ε
松弛阶段非线性关系 σ= 92. 883ε2 - 16. 1102ε σ= 71. 6625ε2 - 8. 9757ε σ= 65. 6353ε2 - 7. 2853ε σ= 52. 1538ε2 - 4. 8796ε σ= 52. 9293ε2 - 3. 5489ε σ= 48. 1338ε2 - 1. 8145ε
(1)
材料卸载后自然回弹的松弛过程是呈显著的非
线性形式 ,一般可以用二次多项式描述
σ= Aε2 + Bε,
(2)
式中 ,σ为松弛阶段应力 ;ε为松弛阶段应变 ; A 和 B
为系数 。σ和ε与式 (1) 中的含义不同时用下标区
分 。表 2 为封隔器胶筒橡胶材料在不同温度时的材
料本构关系 。
表 2 505 # 橡胶在不同温度下材料本构关系
封隔器胶筒是封隔器的核心部件 ,其材料是橡 胶 ,起主要的密封作用 。由于胶筒是非线性弹性材 料 ,其橡胶配方的不同对材料性能有相当大的影响 , 进而直接影响封隔器的密封性能[1～2] 。因此 ,必须 通过试验测定胶筒材料的力学性能 ,主要是应力应 变性能的测定 ,为进一步分析封隔器在井下的工作 性能提供理论依据 。本文以 505 # 橡胶材料试验为 例进行研究 。
1 试验件准备和试验设备简介
1. 1 试验标准及试验件准备 a) 试验标准 本次试验是根据相关标准进
行 ,采用了施加压缩力的金属板经润滑剂润滑的方 法 ,若试验件和金属板之间达到充分润滑 ,则试验结
果仅与橡胶的模量有关 ,而与试样的形状无关 。 b) 试验件 本次试验采用的试验件为某工艺
4 结论
本文通过对封隔器胶筒硫化橡胶的标准试样 ,
PSZ 系列钻机液压盘式刹车问世
首台 PSZ 系列钻机液压盘式刹车在华北油田 任丘基地问世 ,将进行规模化生产经营 。该项是自 主知识产权成果 ,已获 5 项中国专利 ,获 1 项美国专 利 。即将向美国 、伊朗出口新产品 。
便携式自动孔板测量仪
由中国测试技术研究院科技发展中心研制的专 用仪器 ———便携式自动孔板测量仪 ,取代了常规的 多台仪器和繁锁作法 ,节省时间 ,自动测量并进行数 据处理和资料打印 ,且方便使用 。该仪器利于对孔 板在现场精密检查 。重庆气矿新增 2 套这种便携式 自动孔板测量仪 ,于西南油气田分公司内率先使用 , 有助于川渝地区众多天然气井产量精确测试 。
试件的变形量 ,并记录 。
2 试验结果及分析
本次试验是在 50 、75 、100 、125 、150 、175 ℃时 , 分别对 5 个试件进行试验 。根据试验得出的力与变 形的大小 ,计算各个试件在不同压力下的应力 、应变 关系 ,并计算压缩模量与杨氏模量 。
压缩模量为 Kc =σ/ε,在计算中直接拟合直线 得到 ,然后取平均值 ; 杨氏模量 E0 = Kc ( 1 - ε) , 其 中 , Ec 为压缩模量 ;σ为压缩应力 ;ε为压缩应变 ; E0 为杨氏模量 。
同对材料性能有相当大的影响 ,因此 ,必须通过试验测定胶筒材料的力学性能 。文章主要是对封隔器胶筒硫化橡 胶的标准试样在不同压力和不同温度条件下的性能进行试验 ,获取应力 - 应变关系及橡胶的压缩模量 、杨氏模量 等值 ,为分析封隔器的工作性能提供基本依据 。
关键词 :封隔器 ;胶筒材料 ;力学性能 ;试验 中图分类号 : TE931. 204 文献标识码 : A
井下封隔器胶筒橡胶材料力学性能试验研究
王海兰1 ,辜利江1 ,刘清友2
(1. 中石油工程设计有限公司 西南分公司 四川 成都 ,610017 ;2. 西南石油学院 ;四川 成都 ,610017)
摘要 : 封隔器胶筒橡胶材料的性能决定了封隔器密封性能的好坏 。由于胶筒是非线性弹性材料 ,其橡胶配方的不
循环波形
147 98 ±50 阶跃波 、斜波 、正弦波 、
梯形波 、三角波等
试验件最大长度/ mm
750
最高温度 (温度载荷) / ℃
1 600
升温速率/ ℃·min
100
试验时 ,将试件固定在热 、机综合疲劳试验机 上 、下夹头之间的油池内 ,通过控制调功器调节加温 器的加温温度来控制油池中的试件温度 ;通过控制 加压 、卸压泵改变热 、机综合疲劳试验机上 、下夹头 的位移来控制对试件施加的载荷 ,载荷变化时 ,测量
该试验是在 SB802 型热 、机综合疲劳试验机上 进行 ,其工作原理如图 1 ,控制系统框图如图 2 。试 验机主要性能参数如表 1 。此外 ,试验中还用到 K 型热电偶 、杠杆百分表 、外径千分尺 、压力传感器等 。
收稿日期பைடு நூலகம்:2005209220 作者简介 :王海兰 (19792) ,女 ,青海西宁人 ,硕士 ,2004 年毕业于西南石油学院 ,现从事石油管道设计及新产品开发工作 。
研究院提供的橡胶试件 , 试样直径为 291 0 mm ± 01 5 mm ,高度为 121 5 mm ±01 5 mm 的圆柱体 ,试 样表面平整 、光滑 ,且上下表面平行 (同一试件不同 方向测量时 ,其误差不能超过 01 1 mm) ,根据此标 准 ,在制作的 50 个橡胶试件中筛选出符合要求的橡 胶试样 35 件 。剩余 15 件由于尺寸误差超过规定值 而不能使用 。 1. 2 试验设备及原理
