《园林制图》期末复习试题2套含答案.doc
园林制图
《园林制图》考试试卷A一、名词解释：（2分╳5=10分）1、灭点：2、竖式图纸3、轴间角：4、基透视5、全透视：二、填空题：（2分╳5=10分）1、三面投影体系中点的投影规律为、、。
2、两直线的相对位置可分为、、。
3、字体高度（用h表示）的工程尺寸系列为：1.8、、、、、、、 mm等八种，字体高度代表字体的号数。
4、投影分为、两种，其中投影又分为、两种。
5、园林设计时分区有两种，一是按分区，一是按分区。
三、选择题：（1分╳10=10分）1、A0图纸幅面是A4图纸幅面的。
（）（a）4倍；（b）8倍；（c）16倍；（d）32倍。
2、三面投影体系中，下列叙述不正确的是。
（）（a）H面绕x轴向下转90o；（b）V面不动；（c）H面绕Z轴向右转90o；（d）W面绕Z轴向右转90o。
3、能反映出物体左右前后方位的视图是。
（）（a）左视图；（b）俯视图；（c）主视图；（d）后视图。
4、点A的y坐标为0，其空间位置在。
（）（a）原点处；（b）Z轴上；（c）V面上；（d）H面上。
5、已知a'b'倾斜于ox，ab//ox，则AB直线为。
（）（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。
6、能用直角三角形法求一般位置直线实长的一组已知条件是。
（）（a）ab，b'；（b）ab,a'b'；（c）ab，a'；（d）a'b'，a。
7、一条正平线与一条一般位置直线垂直，这两直线投影互相垂直的是。
（）（a）V面投影；（b）H面投影；（c）W面投影；（d）V、H面投影。
8、在一般位置平面P内取一直线AB，若a'b'//ox轴，则AB直线是。
（）（a）水平线；（b）正平线；（c）侧平线；（d）侧垂线。
9、下列几组两平面相交，其交线为水平线的是。
（）（a）正垂面与侧垂面；（b）水平面与一般位置平面；（c）侧平面与一般位置平面；（d）侧垂面与一般位置平面。
园林制图复习题及答案
园林制图复习题及答案一、填空题1. 园林制图中，比例尺是用来表示图上距离与实际距离之间的比例关系，通常用数字比例尺表示为______：______。
2. 在园林制图中，植物的表示方法通常采用______符号，以区分不同种类的植物。
3. 园林平面图中，道路的宽度一般用______线表示，而园路的宽度则用______线表示。
4. 园林制图中，水体的表示通常采用______线，以区分水面与陆地。
5. 园林制图中，建筑物的表示需要用到______线来表示建筑物的轮廓。
答案：1. 1；1002. 图例3. 粗实；细实4. 波浪5. 细实二、选择题1. 园林制图中，下列哪个不是常用的图线类型？A. 实线B. 虚线C. 点划线D. 斜线2. 在园林制图中，表示地形起伏的等高线，其间距通常与地形的______成正比。
A. 高度B. 坡度C. 面积D. 长度3. 园林制图中，下列哪个符号不是用来表示植物的？A. 圆圈B. 三角形C. 正方形D. 五边形4. 园林制图中，建筑物的表示方法中，下列哪个是错误的？A. 用粗实线表示建筑物的轮廓B. 用细实线表示建筑物的窗户和门C. 用虚线表示建筑物的内部结构D. 用点划线表示建筑物的屋顶5. 在园林制图中，下列哪个不是水体的表示方法？A. 波浪线B. 虚线C. 粗实线D. 细实线答案：1. D2. B3. C4. C5. B三、简答题1. 简述园林制图中比例尺的作用及其重要性。
2. 描述园林制图中植物表示方法的特点及其意义。
3. 阐述园林制图中建筑物表示方法的基本原则。
答案：1. 比例尺在园林制图中的作用是将实际的园林空间缩小到图纸上，以便于设计者和施工人员能够清晰地理解和交流设计意图。
其重要性在于，它确保了图纸上的信息与实际园林空间的一致性，是园林设计和施工中不可或缺的工具。
2. 园林制图中植物的表示方法通常采用图例符号，这些符号不仅能够区分不同种类的植物，还能在视觉上提供直观的植物分布和种类信息。
园林制图基础期末考试题及答案
园林制图基础期末考试题及答案一、选择题（每题2分，共20分）1. 园林制图中，比例尺表示的是：A. 图上距离与实际距离的比例关系B. 图上尺寸与实际尺寸的比例关系C. 图上面积与实际面积的比例关系D. 图上体积与实际体积的比例关系答案：A2. 下列哪个不是园林制图中常用的图例符号？A. 乔木B. 灌木C. 草地D. 道路答案：D3. 在园林制图中，以下哪个是正确的植物配置原则？A. 植物种类越多越好B. 植物配置要符合生态学原理C. 植物配置要追求视觉效果，不考虑植物的生长环境D. 植物配置要追求经济效益，不考虑植物的生态价值答案：B4. 园林制图中，下列哪个不是平面图的作用？A. 展示园林的平面布局B. 展示园林的立面效果C. 展示园林的空间结构D. 展示园林的交通流线答案：B5. 在园林制图中，剖面图主要用于展示：A. 园林的平面布局B. 园林的立面效果C. 园林的垂直结构D. 园林的交通流线答案：C6. 园林制图中，下列哪个不是园林设计的基本要素？A. 地形B. 植物C. 水体D. 建筑材料答案：D7. 在园林制图中，下列哪个不是园林施工图的内容？A. 施工说明B. 施工材料C. 施工图纸D. 施工预算答案：D8. 园林制图中，下列哪个不是园林景观设计的原则？A. 美观B. 经济C. 实用D. 复杂答案：D9. 在园林制图中，下列哪个不是园林植物配置图的内容？A. 植物种类B. 植物数量C. 植物位置D. 植物价格答案：D10. 园林制图中，下列哪个不是园林景观照明设计的内容？A. 照明设备B. 照明方式C. 照明效果D. 照明材料答案：D二、填空题（每空2分，共20分）1. 园林制图中，平面图的比例尺一般为________。
答案：1:100 或 1:2002. 园林制图中，剖面图通常与________图配合使用。
答案：平面3. 园林制图中，植物配置图需要标注植物的________、________和________。
2024江苏开放大学《园林施工图设计》期末复习题
《园林施工图设计》期末复习题（一）单选题第一单元：1.详细规划文本的设计深度一般为（）A 1:50B 1:100C 1:500D 1:10002.“图纸按照制图工种进行编号比按照制图逻辑编号更加细致，有一个好处就是当我们在任何一种类型中的图纸中需要增加新图纸的时候，对原来的图纸在索引方面不会造成太大的影响。
”这种说法是否正确？（）A 正确B 错误3.如果按照制图工种进行图纸编号，一般用（）代表总图。
A SJB SGC SPD SL第二单元：1.以下对施工说明的描述，错误的是（）。
A施工说明对于整套施工图来讲，是非常重要的一份文件。
B施工说明等同于设计说明，都是对整个项目中必须要注意的事项进行说明。
C施工说明中要包含设计的依据，要列出上位的文件、施工必须遵守的相关的规范和要求，还有一些和我们设计相关的基本的规范、图集等等。
D如果植物种植的量比较大，我们可以把种植施工图从施工说明中予以分离出来进行单独的说明。
2.总平面定位图应按照上北、下南的方向进行绘制，根据场地的形状或布局，可以向左向右偏转，但通常来讲不宜超过（）°。
A 15B 30C 45D 603.下列关于总平面定位图的绘制要点中说法错误的是哪条？（）A 总平面图上有测量和建筑坐标两种坐标系统时，应注明这两种坐标系统的换算公式。
B 表示建筑物、构筑物位置的坐标，一般标注其三个角点的坐标，当建筑物、构筑物与坐标轴平行时，可标注其对角坐标。
C 测量坐标网应画成十字交叉线，坐标代号一般是用“A、B”表示；建筑坐标网应画成网格通线，坐标代号用“X、Y”表示。
D 坐标宜直接标注在图上，如图面无足够的位置，也可列表标注。
第三单元：1.“铺装设计不能过于复杂。
因为在现实中特别复杂的铺装设计对于设计来讲也不见得一定有很好的作用。
在有可能的情况下铺装设计尽可能简洁，尽可能模块化，同时也使施工图绘制看起来更加整齐简洁，更容易被识别。
”这样的说法是否正确？（）A正确B错误2.“在总图中标注高程信息的时候，往往标注的是控制性的高程信息。
蔡老师园林制图试卷A复习资料

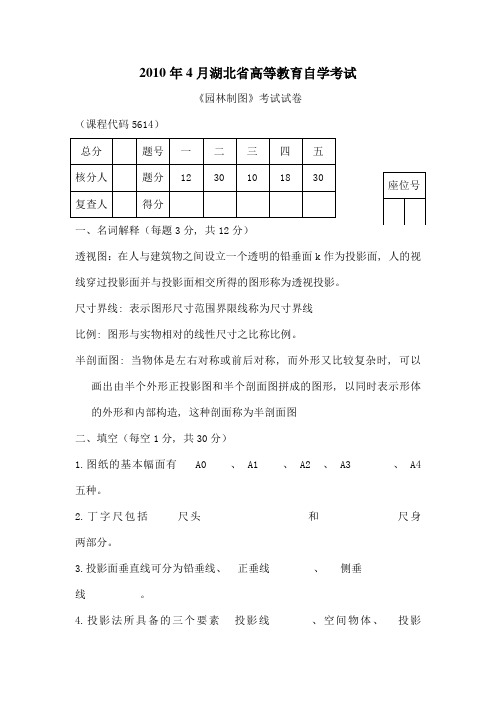

2010年4月湖北省高等教育自学考试《园林制图》考试试卷（课程代码5614）一、名词解释（每题3分, 共12分）透视图：在人与建筑物之间设立一个透明的铅垂面k 作为投影面, 人的视线穿过投影面并与投影面相交所得的图形称为透视投影。
尺寸界线: 表示图形尺寸范围界限线称为尺寸界线比例: 图形与实物相对的线性尺寸之比称比例。
半剖面图: 当物体是左右对称或前后对称,而外形又比较复杂时, 可以画出由半个外形正投影图和半个剖面图拼成的图形, 以同时表示形体的外形和内部构造, 这种剖面称为半剖面图二、填空（每空1分, 共30分）1.图纸的基本幅面有 A0 、 A1 、 A2 、 A3 、 A4 五种。
2.丁字尺包括 尺头 和 尺身 两部分。
3.投影面垂直线可分为铅垂线、 正垂线 、 侧垂线 。
4.投影法所具备的三个要素 投影线 、空间物体、 投影面。
5.绘制轴测投影常用的方法切割法、坐标法、叠加法。
6、同一张图纸上各种线型的线宽比相同, 常用线宽比为4：2：1 。
7、一个标注完整的尺寸由尺寸界线、尺寸线、尺寸数字和尺寸起止符号四个基本要素组成。
尺寸起止符号一般用中粗斜短线绘制绘制, 其倾斜方向与尺寸界线呈 45度角, 长度2~3。
8、比例1: 1000 ＞（＞、＜、＝）比例1: 5000。
9、工程上常用的四种图示法: 透视投影 , 轴测投影 ,正投影 , 标高投影。
10、右图所示花架大样的详图位于2 页, 大样编号为5 。
索引符号的下半圆中间若画一段水平细实线表示大样在本页面11、同一等高线上的各点标高相同 , 每一条等高线总是闭合的。
三、选择题（10分）1.已知点A（0, 10, 25）和点B（0, 15, 25）, 关于点A和点B的相对位置, 哪一种判断是正确的？（ D ）A.点A在点B前面B.点B在点A上方, 且重影于V面上C、点A在点B前方, 且重影在轴上D、点B在点A前面2.正垂面的W投影（ A ）。
园林制图期末试卷
期末考试试卷科目：园林制图二０一五～二０一六学年第一学期班级____________姓名______________学号_______一、填空题（每空1分）1.工程图纸中的汉字，宜采用，大标题或图册封面等可写成。
2. 是指图纸本身的大小规格，是图纸上所供绘图范围的边线，A1幅面是A0幅面的，同一项工程的图纸不宜多于种幅面。
3. 三面投影的投影特点是、、。
4. 图样上的尺寸包括四个要素，分别为、、、。
5.正投影的基本规律包括：、、、和。
6. 剖面图中的剖切符号由、、组成。
7．定位轴线编号的顺序是从左到右用编写，从下到上用编写，其中 不得用作轴线编写。
8. 常用的断面图有： 、 、 。
9. 画轴测图的基本方法有切割法、____________、和叠加法。
10. 索引符号 的意义 。
二、按要求作图 （每题8分）2. 过M 点做一水平线MN ，到 H 面距离为20cm ，MN 与V 面 倾角为45度，两端点20=∆Y cm 。
1. 已知点A 到三投影面的距离均为10cm ，点B 在H 面上，且点B 在点A 正前方10cm ，正左方15cm ，完成A 、B 两点的三面投影。
3. 补全平面的第三投影，并判别此平面为什么面。
答：面4.补画立体第三视图，并求表面上各点的另外两个投影（保留作图辅助线）。
三、已知：如图所示，某形体的H面和V面投影，求作形体的正等测图。
（10分）zxy四、补下面形体的第三面投影（每题10分）1.2.五．绘制1-1剖面图（10分）。
园林制图试题及答案
园林制图试题及答案《园林制图》分为几何体平面图制图、园林工程制图、AutoCAD辅助园林工程制图3个项目16个任务：每个项目通过项目导入、主要任务、项目小结、项目测试四部分组织内容，每一个任务包括任务目标、任务准备、任务实施三方面内容。
项目1主要任务有：绘制标准图框、绘制几何体的三面投影图、按比例绘制几何体的三面投影图、绘制几何体轴测图；项目2主要任务有：绘制园林植物种植设计施工图、园林竖向设计图、园路园桥设计施工图、园林建筑平立剖面图、园林工程设计施工图；项目3主要任务有：AutoCAD绘制园林小品的三面投影图、园路园桥设计施工图、园林建筑平立剖面图、园林竖向设计图、园林植物种植图、园林工程图和AutoCAD图形输出。
姓名： [填空题] *_________________________________班级： [填空题] *_________________________________1.园林建筑工程制图中主要可见轮廓线应用（）绘制。
(单选题) [单选题] *A、粗实线(正确答案)B、中实线C、细实线D、虚线2.图样的比例的符号为“：”，比例应以（）表示。
(单选题) [单选题] *A、黑体字B、汉字C、仿宋体D、阿拉伯数字(正确答案)3.在薄板板面标注板厚尺寸时，应在厚度数字前加厚符号（）。
(单选题) [单选题] *A、“G”B、“R”C、“f”C、“f”D、“t”(正确答案)4.尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离不开图样轮廓线不小于2mm，另一端宜超出尺寸线（）。
(单选题) [单选题] *A、2~3mm(正确答案)B、2mmC、3mmD、3~4mm5.标注球的半径尺寸时，应在尺寸数字前加注符号“（）”。
(单选题) [单选题] *A、RB、SC、ΦD、SR(正确答案)6.直线(或平面图形)平行于投影面，其投影反映实长(或平面实形)是属于正投影的基本特性的（）。
(单选题) [单选题] *A、实形性(正确答案)B、相仿性C、从属性D、积聚性7.直线(或平面图形)垂直于投影面，其投影积聚为一点(或一直线)是属于正投影的基本特性的（）。
园林设计初步期末测试试题2套含答案(大学期末复习资料).docx
测试试卷一一、选择题（单选15个，每题1分；多选5个，每题2分）1.世界上第一座真正意义上的城市公园是（）。
A.肯辛顿花园B.海德公园C.摄政公园D.波德南园2.下列园林属私家园林的是：（）。
A.承德避暑山庄B.颐和园C.畅春园D.退思园3.中国古代建筑的外形中不包括（）。
A.犀顶B.柱子C.台基D.屋身4.著名的巴黎圣母院是（）时期建筑的典型实例。
A.罗马风B.哥特C.文艺复兴D.拜占庭5.色彩有温度感，俗称“冷”“暖”，下述（）是错误的。
A.紫色比橙色暖B.青色比黄色冷C.红色比黄色暖D.蓝色比绿色冷6.下列图的关系说法中正确的是（）。
A.居于视野中央者不易形成图形B.被包围的领域不易形成图形C.较小的形比较大的形容易形成图形D.同质的形较异质的形容易形成图形7.左视图反映了物体的（）方位。
A.上下B.左右C.上下前后D.前后左右8.已知 c'd'//ox, cd//ox,则 CD 直线为（）。
A.水平线B.正平线C,侧垂线D,一般位置线。
9.当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。
A.积聚性B.显实性C.类似性D.从属性10.正等测的轴间角是（）。
A.都是90°B.90° , 135° , 135°C.都是120°D.90° , 90° , 135° 。
11.风玫瑰图一般指（）。
A,风向频率玫瑰图B,平均风速玫瑰图C,风向频率玫瑰图和平均风速玫瑰图D.风频、风强、风速玫瑰图12.公园单个出入口最小宽度为（）。
A. 1. OmB. 2. OmC. 1. 5mD. 3. Om13.下列几组两平面相交，其交线为水平线的是（）。
A.正垂面与侧垂面B.水平面与一般位置平面C.侧平面与一般位置平面D.侧垂面与一般位置平面14.构成景物外观的基本因素是（）。
A.线条B.图形C.体形D.韵律15.人静观景物时，最佳视距为景物（）。
《园林制图》试题库
五、 画图题。 a) 作三种水体的平面轮廓形状。
b) 作十种植物的平面图例。 c) 画一种山石的表现图。
d) 画一种道路的铺装样式。 e) 画一种地形的表现图。
书籍是人类知识的总结。书籍是全世界的营养品。——莎士比亚
磋砣莫遗韶光老，人生惟有读书好。
3、阔叶树的树冠线一般表现为：或。 4、常绿的阔叶树多表现为浓密的叶子，或在树冠内加画平行斜线；落叶的阔叶树多用来表示。
5、草坪和草地的表示方法有：、、。 6、植物的枝干形态有：、、、等（6 种之 4）
7、树冠的形态有：、、、等（6 种之 4） 8、假山和置石中常用的石材有：、、、等（5 种之 4）
然后知生于忧患，而死于安乐也。
书籍是人类知识的总结。书籍是全世界的营养品。——莎士比亚
15、 建筑剖面图的绘图要求有哪些。 16、 植物的平面图例能表现出植物的哪些内容和特点。
17、 根据设计内容分：一般的园林图纸都有哪几类。 18、 地形表现图的内容和特点。 19、 简述绘图步骤和方法。
书籍是人类知识的总结。书籍是全世界的营养品。——莎士比亚
磋砣莫遗韶光老，人生惟有读书好。
20、 园林制图描图时应注意哪些方面的问题。 21、 园林制图草坪和草地都有哪些表示方法？并以图示。
生于忧患，死于安乐 《孟子•告子》
舜发于畎亩之中，傅说举于版筑之间，胶鬲举于鱼盐之 中，管夷吾举于士，孙叔敖举于海，百里奚举于市。 故天将降大任于是人也，必先苦其心志，劳其筋骨，饿其体 肤，空乏其身，行拂乱其所为，所以动心忍性，曾益其所不 能。
人恒过，然后能改；困于心，衡于虑，而后作；征于色， 发于声，而后喻。入则无法家拂士，出则无敌国外患者，国 恒亡。
园林制图与识图试题库及答案
《园林制图与识图》试题库（400分）一、填空题（每一小空1分，共80分）1、在植物立面画法中树木的表现有、、的三种形式。
2、若用A4幅面绘图 c为 mm ，a 为 mm ；若用A4幅面绘图 c为 mm ，a 为 mm 。
3、在园林制图中互相平行的图线，其间隙不宜小于 mm。
4、标高和总平面图中所用的单位为，其他尺寸均以为单位。
5、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示，下侧表示。
6、三面正投形图是指、、。
7、园林植物的分类，根据其特性分为、、、、、和七大类。
8、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加。
9、园林图纸分和。
10、请例举出在园林创作中6种常用的山石、、、、、。
11、等高线法，两相邻等高线切面之间的垂直距离 h 叫；在水平投影图中两相邻等高线之间的垂直距离称为。
12、水面平面表示法有、、、，其中在总平面图中最常用。
13、在建筑立面图中，其中的必须要有。
14、作图中在对圆的半径进行标注时，数字前要加符号。
15、园林图纸分和。
16、若用A2幅面绘图 c为 mm ，a 为 mm ；若用A4幅面绘图 c为 mm ，a 为 mm 。
17、在园林制图中互相平行的图线，其间隙不宜小于 mm。
18、标高和总平面图中所用的单位为，其他尺寸均以为单位。
19、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示，下侧表示。
20、三面正投形图是指、、。
21、园林植物的分类，根据其特性分为、、、、、和七大类。
22、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加。
23、在植物立面画法中树木的表现有、、的三种形式。
24、请例举出在园林创作中6种常用的山石、、、、、。
25、等高线法，两相邻等高线切面之间的垂直距离 h 叫；在水平投影图中两相邻等高线之间的垂直距离称为。
26、水面平面表示法有、、、，其中在总平面图中最常用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《园林制图》试卷A一、选择题（单选15个，每题1分；多选5个，每题2分）1.投影法的分类，一般可以分为四类：中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于（）。
A.中心投影法B.正投影法C.平行投影法D.斜轴测画法2.中心投影法，投射中心、物体、投影面三者之间的相对距离对投影的大小有（）影响。
A.近小远大，度量性较差B.近大远小，度量性较差C.近大远小，大量性较好D.减小远大，度量性较好3.画底稿时，首先画图形的主要轮廓线，其次由大到小，由外到里，由整体到局部，画出图形的所有轮廓线。
还有很多的注意事项，其中包括（）oA,画底稿的铅笔用2H或3H,所有的线应轻而细，不可反复描绘，能看清就可以了。
B,加深粗实线的铅笔用HB或B、2B,加深细实线的铅笔用H或HB,加深圆弧时所用的铅芯，应比加深同类直线所用的铅芯软一号。
C,修正时，如果是铅笔加深图，可用擦图片配合橡皮进行，尽量缩小擦拭的面积，以免损坏图纸。
D.ABC4,正投影的基本性质是（）oA.不变性、积聚性、重影性、类似性B.可变性、积聚性、重影性、类似性C.可变性、积聚性、非重影性、类似性D.不变性、非积聚性、重影性、类似性5.三面投影图作图方法与步骤（）。
①画图时，必须尽可能使形体的表面平行于投影面，然后进行投影。
②画影图，光定位。
③根据投影关系作图。
A.①③②B.①②③C.③②①D.②①③6.下列说法正确的是（）。
A,若一个平面内的相交二直线与另一个平面内的相交二直线对应平行，则此两平面平行。
这是两平面平行的作图依据。
B.两面平行的作图问题有：判别两己知平面是否相互平行；过一点作一平面与已知平面平行；已知两平面平行，完成其中一平面的投影。
C,若相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行D.BC7.一套施工图，一般分为建施、结施、（）。
A.图纸目录B.设计总说明C.设备施工图D.简单图纸8.下列建筑物中，属于民用建筑的是（）。
A.园林建筑B.饲养场C.仓库D.厂房9.屋顶曲线包括檐口曲线、屋面曲线、和（）。
A.纵屋面曲线B.横屋面曲线C.椽子D.屋脊曲线10.下列哪项是轴测图的投影特性（）oA.平行性C.相交性D.交叉性11.水平面与侧垂面相交，其交线是（）oA.侧垂线B.水平线C.一般线D.正平线12.下列叙述正确的是（）oA.1:2是放大比例B.1:2是缩小比例C.1:2是优先选用比例D.1:2是原值比例13.建筑施工图中的定位轴线，采用（）表示。
A.直线B.细实线C.线点划线D.粗线14.立面图一般采用与（）相同的比例作图。
A.透视图B.平面图C.剖面图D.总平面图15.在城镇园林绿地布局手法中，城镇街道绿化、游憩林荫带、工厂及防护林带等的布局于（）的布局手法。
A.点B.线C.面D.立体1.关于画图的先后顺序，下面的描述正确的是（）。
A.先画底稿后描深，画底稿时不分粗细，一律铅轻画B.画底稿时应先画出图框和标题栏，然后在有效空间内布置图面画图形C.画图形时应先画基准线D.先用粗实线画出图框，再画其他内容2.下列哪几项是两直线的相对位置（）。
A.两直线平行B.两直线相交C.两直线异面D.两直线交叉3.图样上需要标注的内容一般包括（）。
A.线性尺寸标注B.半径标注C.直径标注D.标局标注E.坡度标注4.求两曲面立体的相贯线的方法（）。
A.表面取点法B.辅助平面法C.辅助球面法D.换面法E.投影法5.平面立体包括（）oA.棱柱B.棱锥C.棱台D.圆台E.圆柱二、名词解释（5个，每题2分）1.透视图。
2, 回转体。
3. 三视图。
4. 尺寸界线。
5. 中心投影。
三、判断题（10个，每题1分）1.轮廓线、中心线可用作尺寸界线，但不能用作尺寸线。
（）2.应将大尺寸标在外侧，小尺寸标在内侧。
（）3.点的投影仍为点,直线的投影仍为直线，平面图形的投影一般为与之类似的平面图形（）4.空间平行两直线的投影不一定相互平行。
（）5.空间平行两直线长度之比等于其投影长度之比。
（）6.两一般位置平面相交，求交线步骤：1、用直线与平面求交点的方法求出两平面的两个共有点K、Eo 2、连接两个共有点，画出交线KE。
（）7.若一直线垂直于一平面,则直线的水平投影必垂直于属于该平面的水平线的水平投影；直线的正面投影必直于属于该平面的正平线的正面投影。
（）8.在正等轴测投影中，各轴的轴向伸缩系数不相等。
（）9.斜轴测投影是以，侧投影面作为轴测投影面，投影方向倾斜于轴测投影面的。
（）10.定位轴线的编号注写方法是：横向编号应用大写拉丁字母，从下而上顺序编写，纵向编号应用阿拉伯数字，从左向右顺序编写。
（）四、简答题（5个，每题5分）1.空间点的投影规律。
2.剖面图和断面图的差别。
3.绘台阶的正面斜二测图。
4.两点透视。
5.用视线法作透视图的步骤。
五、论述题（3个，每题10分）1.工程形体投影图的读图基本步骤。
2.剖面图的画法步骤。
3.网格法作鸟瞰图的基本步骤。
试卷A参考答案一、选择题：1. C2. B3. D4. A5. B6. A7. C8. A9. D 10. A 11. D 12. B 13. C 14. B 15. B1.ABD2. ABC3. ABODE4. AB5. ABC二、名词解释：1.透视图：假如人们透过一个透明的画面来观看物体，那么观看者的视线与画面相交所形成的图形称为透视。
若将看到的形体在画面上描绘出来，这样所形成的图称为透视图。
2.回转体：由直线或曲面作为母线绕定轴回转而成的立体。
3.三视图：工程制图上常把形体在投影面上的投影称为视图。
按国家标准，将H、V、W面投影分别称为平面图、正立面图和左立面图，统称为三视图。
4.尺寸界线：表示图形尺寸范围界限线称为尺寸界线。
5.中心投影：由一点发出的投影线作出的投影。
三、判断题：1.T2. T3. T4. F5. T6. T7. T8. F9. F 10. F四、简答题：1.(1)点的每两面投影的连线，必垂直于相应的投影轴。
(2)点的水平投影到0X轴的距离，等于点的侧面投影到0Z轴的距离，即反映同一 Y坐标。
2.(1)所表达的对象不同——剖面图中画的是剩余的物体；而断面图中画的却是剖面。
(2)通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。
(3)引入剖面图是为了表达物体的内部形状和结构；而断面图则常用来表达物体中某一局部的断面形状。
3.第1步，在正投影图上定出坐标轴的位置，因在正面斜轴测图上能反映与正面平行图形的实形，所以可由投影图立面直接绘台阶的侧面图b。
第2步，沿平行于Olyl轴的方向定出台阶的方向，如图c所示。
第3步，取原宽度的1/2。
画出台阶的侧面，如图d所示。
第4步，整理擦去多余的线图，如图e所示。
4,当物体仅有一组方向轮廓线与画面平行，而另两组方向轮廓线均与画面相交时，在画面上会形成两个灭点,这样画出来的透视图称两点透视。
5.首先求作物体的方向轮廓线的灭点和迹点，再利用灭点和迹点求出物体的次透视图，最后利用真高线画出各部分高度，从而完成整个物体的透视作图。
五、论述题:1.第1步，分析投影抓特征。
读图时首先要弄清楚图纸上给出的是哪些投影图及各投影图之间的关系。
其次，以正面投影为主，联系其他投影概略分析形体组成，抓住形体主要特征。
第2步，形体分析和线面分析。
按形体分析法看图，应先把视图分解为若干部分，分别想象出各部分的形状，最后综合起来，想象出整体形状。
按线面分析是以线、面的投影规律为基础，根据围成形体的某些棱线和线框，分析它们的形状和相互位置，从而想象出它们围成的形体的整体形状。
2.第1步，确定剖切平面位置。
为了更好地反映出物体的内部形状和结构，所取的剖切平面应是投影面的平行面，且应尽可能地通过物体上所有的孔、洞、槽的轴线。
第2步，画剖面剖切符号。
剖切平面位置确定后，应用剖切符号表示，这样做既便于读者读图，同时也为作图者的下一步工作打下了基础。
第3步，画剖面图。
剖面图中所画的是物体上被截切后所剩余的部分，它包括断面的投影和剩余部分的轮廓线投影两部分内容。
第4步，画建筑材料图例。
物体的材料图例应画在断面轮廓内，当物体建筑材料不明时，亦可用等距的45°斜线（类似于砖的材料图例）表示。
第5步，标注剖面图名称。
若图中同时有几个剖面图需要标注，应采用不同的数字或字母，按照顺序依次标注。
3.（1）首先确定视高、画面及站点的位置。
画出基线GL、视平线HL、灭点F或Fx和Fy和量点M或Mx和My o（2）绘制平面网格及相应的网格透视图。
（3）根据景物各控制点在方格网上的位置，按照透视规律，将它们定位到透视网格相对应的位置上，即得景物的次透视图。
（4）在次透视的一侧作一集中真高线。
根据各景物在次透视中的位置按照透视规律，求作各景物的透视高。
然后运用表现技法加深景物，擦去网格线及一些看不到的线，最终完成鸟瞰图。
《园林制图》试卷B一、选择题（单选15个，每题1分；多选5个，每题2分）1.求出长、宽方向的灭点是绘制两点透视图的第（）步。
A.一B.二C.三D.四2.直线的灭点是指该直线上无限远点的（）。
A.正投影B.基透视C.投影D.透视3.假山施工图中，由于山石素材形态奇特，不可能将各部尺寸一一标出，一般采用（）制。
A.断面图法B.平面图法C.坐标方格网法D.高程法4.画半剖视图时，在表示半个试图中，（）一般不画。
A.粗虚线B.细实线C.波浪线D.虚线5.点的正面投影与水平投影的连线（）X轴。
A,垂直于B,平行于C.倾斜于D.重合于6.叠加法适用于绘制（）的正等轴测图。
A.基本体B.切割体C.组合体D.圆柱体7.对于一般位置直线，只要（）投影互相平行，空间两直线就平行。
A.两个同名投影B.两个水平投影C.两个垂直投影D.两个侧面投影8.两直线相交，判别方法：若空间两直线相交（）。
A.则其同名投影必相交B.且交点的投影必符合空间一点的投影规律C.ABD.其平行投影必相交9.相互垂直的两直线的投影特性不包括以下的那个（）。
A.两直线同时平行于某一投影面时，在该投影面上的投影反映直角。
B.两直线中有一条平行于某一投影面时，在该投影面上的投影反映直角。
C.两直线均为一般位置直线时，在三个投影面上的投影都不反映直角。
10.下列对重影点及可见性判别的看法不正确的是（）。
A,重影点在三对坐标值中，必定有两对相等。
B.从投影方向观看，重影点必有一个点的投影被另一个点的投影遮住而不可见。
C.判断重影点的可见性时，需要看重影点在另一投影面上的投影，坐标值大的点投影可见，反之不可见，不可见点的投影加括号表示。
D,若两点位于同一条平行某投影面的投射线上，则这两点在该投影面上的投影重合，这两点称为该投影面的重影点。
11.直线与平面垂直的几何条件：（）A.平面的垂线与平面的最大斜度线对同一投影面的夹角互为余角B,若一直线垂直于一平面，则必垂直于属于该平面的一切直线。
