复压过流保护
复压过流保护原理
复压过流保护原理复压过流保护原理是一种重要的保护电路，用来保护电力系统中的电气设备免受过压和过流的损害。
该保护原理的工作过程可以分为如下几个步骤。
第一步：检测电路状态在电气设备中接入复压过流保护电路后，需要先检测电路的状态。
具体来说，就是检测电气设备的电压和电流是否处于正常范围内，以及是否存在故障或短路等情况。
只有当电路状态正常，复压过流保护才能正常工作。
第二步：判断过压和过流复压过流保护的名称中已经包含了两种保护元素——过压保护和过流保护。
因此，在工作时，保护电路需要同时监测电气设备的电压和电流，并在超出安全范围时采取相应的措施。
如果电气设备的电压超过了额定值，那么保护电路就会启动过压保护；如果电气设备的电流超出了额定值，那么保护电路就会启动过流保护。
第三步：切断电源一旦复压过流保护发现电气设备存在过压或过流，那么就会立即采取措施，以防止电气设备受到损害。
具体来说，一般会通过切断电源的方式来防止进一步的损害。
例如，当保护电路发现电气设备存在过流时，就会切断电气设备的电源，防止过流继续流入电气设备内部，从而避免设备的损毁。
第四步：发出警报信号当复压过流保护工作时，会有多个保护元素同时工作，这样可以增加保护的准确性，并及时避免电气设备的损毁。
在保护电路切断电源的同时，还会发出警报信号，提醒操作人员进行处理。
例如，当保护电路发现电气设备存在过流或过压时，就会发出警报声和灯光信号，以便操作人员进一步确认和解决问题。
综上所述，复压过流保护原理是一种可靠的电气设备保护方案。
通过定期检查电路状态、同时监测电压和电流、及时切断电源、发出警报信号等多项措施，能够有效防止电气设备在过压和过流情况下受到损害，确保电气系统的安全和稳定。

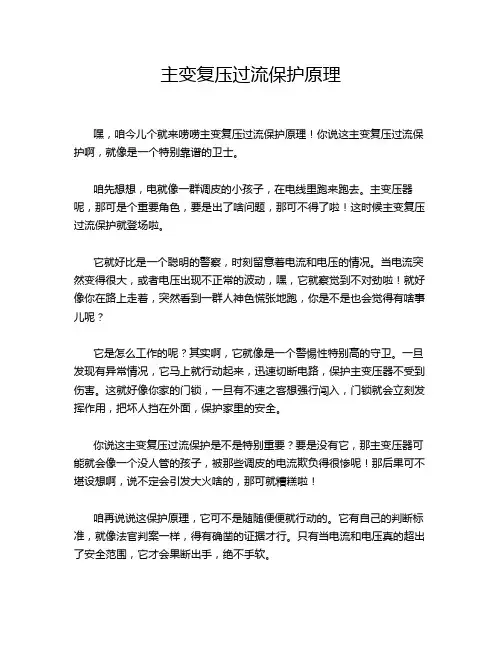

主变复压过流保护原理
主变复压过流保护原理嘿，咱今儿个就来唠唠主变复压过流保护原理！你说这主变复压过流保护啊，就像是一个特别靠谱的卫士。
咱先想想，电就像一群调皮的小孩子，在电线里跑来跑去。
主变压器呢，那可是个重要角色，要是出了啥问题，那可不得了啦！这时候主变复压过流保护就登场啦。
它就好比是一个聪明的警察，时刻留意着电流和电压的情况。
当电流突然变得很大，或者电压出现不正常的波动，嘿，它就察觉到不对劲啦！就好像你在路上走着，突然看到一群人神色慌张地跑，你是不是也会觉得有啥事儿呢？它是怎么工作的呢？其实啊，它就像是一个警惕性特别高的守卫。
一旦发现有异常情况，它马上就行动起来，迅速切断电路，保护主变压器不受到伤害。
这就好像你家的门锁，一旦有不速之客想强行闯入，门锁就会立刻发挥作用，把坏人挡在外面，保护家里的安全。
你说这主变复压过流保护是不是特别重要？要是没有它，那主变压器可能就会像一个没人管的孩子，被那些调皮的电流欺负得很惨呢！那后果可不堪设想啊，说不定会引发大火啥的，那可就糟糕啦！咱再说说这保护原理，它可不是随随便便就行动的。
它有自己的判断标准，就像法官判案一样，得有确凿的证据才行。
只有当电流和电压真的超出了安全范围，它才会果断出手，绝不手软。
而且啊，它还挺有耐心的呢。
有时候可能只是一些小波动，它不会轻易就大惊小怪，而是会再观察观察，确定真的有危险了才行动。
这就像一个经验丰富的猎人，不会轻易开枪，而是要等到最佳时机。
你想想看，如果它动不动就切断电路，那我们不就老是停电啦？那多不方便呀！所以说，它的存在既保障了安全，又不会给我们的生活带来太多不必要的麻烦。
哎呀呀，这主变复压过流保护原理是不是挺有意思的？它就这么默默地守护着我们的电力系统，让我们能安心地用电。
咱可得好好感谢它呢！它虽然不声不响，但却一直在为我们的生活保驾护航。
所以啊，咱可得好好珍惜它，平时多注意维护，让它能一直好好地工作。
可别小瞧了它，它可是我们电力世界里的大英雄呢！没有它，那可真不行！原创不易，请尊重原创，谢谢!。

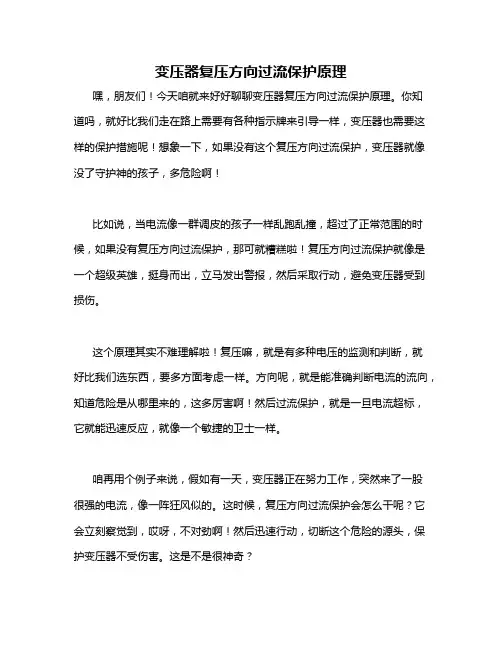

变压器复压方向过流保护原理
变压器复压方向过流保护原理
嘿，朋友们！今天咱就来好好聊聊变压器复压方向过流保护原理。
你知道吗，就好比我们走在路上需要有各种指示牌来引导一样，变压器也需要这样的保护措施呢！想象一下，如果没有这个复压方向过流保护，变压器就像没了守护神的孩子，多危险啊！
比如说，当电流像一群调皮的孩子一样乱跑乱撞，超过了正常范围的时候，如果没有复压方向过流保护，那可就糟糕啦！复压方向过流保护就像是一个超级英雄，挺身而出，立马发出警报，然后采取行动，避免变压器受到损伤。
这个原理其实不难理解啦！复压嘛，就是有多种电压的监测和判断，就好比我们选东西，要多方面考虑一样。
方向呢，就是能准确判断电流的流向，知道危险是从哪里来的，这多厉害啊！然后过流保护，就是一旦电流超标，它就能迅速反应，就像一个敏捷的卫士一样。
咱再用个例子来说，假如有一天，变压器正在努力工作，突然来了一股很强的电流，像一阵狂风似的。
这时候，复压方向过流保护会怎么干呢？它会立刻察觉到，哎呀，不对劲啊！然后迅速行动，切断这个危险的源头，保护变压器不受伤害。
这是不是很神奇？
总之，变压器复压方向过流保护原理真的超级重要啊！它能让变压器安
全稳定地工作，为我们的生活和生产提供保障呢！可不能小瞧它呀！所以，我们要好好了解它，珍惜它带来的保护，让我们的生活更加美好呀！
结论：变压器复压方向过流保护原理是保障变压器安全运行的重要措施，至关重要，不可或缺。
复压过流保护原理
复压过流保护原理复压过流保护原理是指在电气设备中对过流情况进行监测和保护的原理。
在电气系统中，过流是指电流超过了设备额定值的情况，可能会导致设备过载、短路等故障，甚至引发火灾和爆炸危险。
因此，复压过流保护原理的应用对于保障电气设备的安全稳定运行至关重要。
复压过流保护原理的核心是通过对电流进行监测，当电流超过设定的阈值时，及时采取保护措施，防止设备受损。
其基本原理包括电流传感器、比较器、触发器和断路器等组成的保护电路。
首先，电流传感器负责将电路中的电流信号转换为电压信号，然后将其输入到比较器中进行比较。
比较器会将传感器输出的电压信号与设定的阈值进行比较，当电流超过阈值时，比较器会输出一个触发信号。
触发器接收到比较器输出的触发信号后，会将信号传递给断路器，断路器会立即切断电路，从而实现对设备的保护。
此时，断路器会发出警报信号，提醒运维人员设备出现了过流故障。
在实际应用中，复压过流保护原理可以根据具体的电气设备和系统特点进行定制化设计。
通过合理设置电流传感器的灵敏度和比较器的阈值，可以实现对不同电路的精准保护。
同时，触发器和断路器的选择和配置也是保护原理能否有效发挥作用的关键。
除了以上的基本原理外，复压过流保护还可以结合其他保护装置，如过压保护、欠压保护等，形成完善的电气保护系统。
这样可以进一步提高设备的安全性和稳定性，有效防止因过流引起的设备损坏和事故发生。
总的来说，复压过流保护原理是一种非常重要的电气保护原理，它能够及时发现并切断电路中的过流情况，有效保护设备的安全运行。
在电气设备的设计和运维中，需要充分重视并合理应用复压过流保护原理，以确保设备和人员的安全。

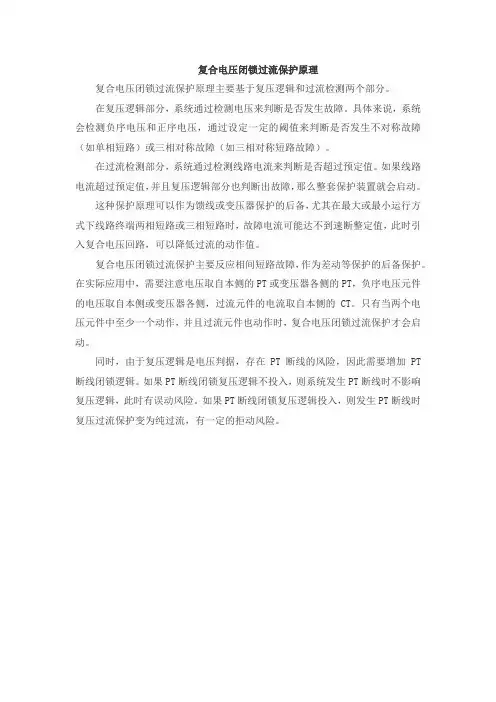

复合电压闭锁过流保护原理
复合电压闭锁过流保护原理
复合电压闭锁过流保护原理主要基于复压逻辑和过流检测两个部分。
在复压逻辑部分，系统通过检测电压来判断是否发生故障。
具体来说，系统会检测负序电压和正序电压，通过设定一定的阈值来判断是否发生不对称故障（如单相短路）或三相对称故障（如三相对称短路故障）。
在过流检测部分，系统通过检测线路电流来判断是否超过预定值。
如果线路电流超过预定值，并且复压逻辑部分也判断出故障，那么整套保护装置就会启动。
这种保护原理可以作为馈线或变压器保护的后备，尤其在最大或最小运行方式下线路终端两相短路或三相短路时，故障电流可能达不到速断整定值，此时引入复合电压回路，可以降低过流的动作值。
复合电压闭锁过流保护主要反应相间短路故障，作为差动等保护的后备保护。
在实际应用中，需要注意电压取自本侧的PT或变压器各侧的PT，负序电压元件的电压取自本侧或变压器各侧，过流元件的电流取自本侧的CT。
只有当两个电压元件中至少一个动作，并且过流元件也动作时，复合电压闭锁过流保护才会启动。
同时，由于复压逻辑是电压判据，存在PT断线的风险，因此需要增加PT 断线闭锁逻辑。
如果PT断线闭锁复压逻辑不投入，则系统发生PT断线时不影响复压逻辑，此时有误动风险。
如果PT断线闭锁复压逻辑投入，则发生PT断线时复压过流保护变为纯过流，有一定的拒动风险。
复压方向过流及零序保护调试方法课件
复压方向过流保护主要保护变压器、母线、线路等设备的短 路故障。
调试前的准备工作
了解设备参数
熟悉被保护设备的额定电流、额定电压、阻 抗等参数。
检查设备状态
检查被保护设备是否正常，如变压器是否有 漏油、线路是否有断线等。
准备调试工具
准备万用表、示波器、继电保护测试仪等调 试工具。
调试步骤及注意事项
2
误动或误报
如果发现保护装置误动或误报，可能是 由于信号干扰、设备故障等原因引起的 。此时需要检查信号干扰情况和设备状 态，并根据实际情况采取相应的措施。
3
调试数据不准确
如果发现调试数据不准确，可能是由于 测量设备误差、环境干扰等原因引起的 。此时需要检查测量设备和环境情况， 并根据实际情况采取相应的措施。
复压方向过流及零序保护 调试方法课件
目录
CONTENTS
• 复压方向过流保护调试方法 • 零序保护调试方法 • 复压方向过流与零序保护联合调试方法 • 实际应用案例分析
01
复压方向过流保护调试方法
复压方向过流保护原理
动作原理
复压方向过流保护是根据电力系统发生故障时，故障电流增 大、电压降低的特性，通过比较三相电流和零序电流的方向 和大小，以及比较三相电压和零序电压的大小，来判断是否 发生故障。
调试步骤及注意事项
a. 零序电流采样值的 测量和校准；
c. 模拟接地故障，观 察保护装置的动作情 况；
b. 零序保护定值的整 定；
调试步骤及注意事项
d. 记录调试过程中的数据和结果。
3. 根据厂家提供的调试手册或说明书的要求，对保护装置进行全面的测试和校验 。
调试步骤及注意事项
注意事项 1. 在调试过程中要注意安全，避免触电或损坏设备。
发电机复合电压过流（记忆）保护
发电机复合电压过流（记忆）保护1 保护原理保护反应发电机电压﹑负序电压和电流大小，电流最好取自中性点侧，主要作为发电机相间短路的后备保护。
当发电机为自并励方式时，过流元件应有电流记忆功能。
保护逻辑图见图一：++lca U U gU U 22g a I I gc I I gb I I &t 1t 2信号出口0t 0信号出口＜＞＞＞＞图一 发电机复压过流保护逻辑图2 一般信息2.1 输入TA/TV 定义TV 位置名称 首端末端对应通道发电机电流I aI b I c发电机机端电压U abU bc U ca2.2 出口信号定义发电机复压过流t1 发电机复压过流t22.3 出口跳闸定义（方式）发电机复压过流t1发电机复压过流t22.4 保护出口压板定义发电机复压过流t1发电机复压过流t2注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸2.5 定值整定定值名称定值符号定值单位A 电流定值Ig1V 低电压定值UlV 负序电压定值U2g延时t11 S延时t12 S 电流记忆时间tol S2.6 投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
2.7 参数监视点击进入发电机复合电压过流保护监视界面，可监视保护的整定值，电流，电压，以及负序电压计算值等信息。
3 保护动作整定值测试3.1 相电流定值测试无电压输入，低电压判据满足，分别输入三相电流，并缓慢增加，直至发电机复合电压过流保护出口动作，记录数据填表：保护整定值(A)A相动作值I A (A)B相动作值I B (A)C相动作值I C (A)3.2 低电压定值测试加某一相电流超过整定值，加CA相电压为额定电压，缓慢降低，直至发电机复压过流保护出口动作，记录数据填表:保护整定值(V)低电压动作值Uca (V)3.3 负序电压定值测试使某一相电流超过整定值，外加三相不平衡电压，直至发电机复压过流保护出口动作，记录数据填表：（注：因为低电压判据和负序电压判据为或门关系，测试负序电压定值时，请将低电压定值改小，再做此项测试）保护整定值(V)负序电压动作值(V)3.4 动作时间定值测试在发电机机端侧突然加1.5倍定值电流，记录动作时间。
复压过流保护原理
复压过流保护原理
复压过流保护是一种常见的电气保护装置，它在电路中起着非常重要的作用。
复压过流保护原理是指在电路中，当电流超过额定值时，保护装置会及时切断电路，以保护电器设备和人身安全。
本文将对复压过流保护原理进行详细介绍。
复压过流保护原理是基于电路中电流超载时产生的热量，当电流超载时，电路
中的电阻会增加，导致电路中的电流增大，这样就会产生过热现象。
复压过流保护装置通过监测电路中的电流大小，一旦发现电流超过额定值，就会立即切断电路，以避免电器设备受损或者发生火灾事故。
复压过流保护装置通常由电流互感器、比较器、触发器和断路器等部件组成。
电流互感器用于监测电路中的电流大小，一旦检测到电流超载，就会传递信号给比较器。
比较器会将监测到的电流值与设定的额定值进行比较，一旦发现电流超过额定值，就会触发触发器。
触发器接收到信号后，会迅速切断电路，以实现过流保护的目的。
复压过流保护装置的原理非常简单，但是它在电路中的作用却是非常重要的。
在现代电气系统中，各种电器设备都需要接入电路中进行工作，而这些电器设备在工作过程中都需要电流的支持。
但是，一旦电路中的电流超载，就会对电器设备造成损害，甚至引发火灾事故。
因此，复压过流保护装置的应用对于保障电气系统的安全运行具有非常重要的意义。
总之，复压过流保护原理是基于电路中电流超载时产生的热量，通过监测电路
中的电流大小，一旦发现电流超过额定值，就会及时切断电路，以保护电器设备和人身安全。
复压过流保护装置的应用对于保障电气系统的安全运行具有非常重要的意义。
希望本文所介绍的内容对读者有所帮助，谢谢阅读！。
复压过流保护原理
复压过流保护原理
复压过流保护是电力系统中的一种重要保护装置，它能够有效地保护电力设备
和线路不受过电流的损害。
复压过流保护原理是基于电流大小和时间特性来进行动作的，下面将详细介绍复压过流保护的原理和工作方式。
首先，复压过流保护是基于电流大小来进行动作的。
在电力系统中，当电流超
过设定值时，就会触发保护装置进行动作，从而切断故障电路，保护设备和线路不受损害。
复压过流保护通常设有多个动作段，每个段的设定值和动作时间都不同，以适应不同的故障情况。
当电流超过设定值时，对应的动作段将会被触发，从而实现对故障的快速切除。
其次，复压过流保护是基于时间特性来进行动作的。
在电力系统中，电流大小
不仅取决于故障类型，还取决于故障的位置和距离等因素。
因此，复压过流保护通常采用时间-电流特性曲线来进行动作判断。
当电流超过设定值并持续一定时间后，保护装置将会进行动作，以确保对故障的快速响应和切除。
此外，复压过流保护还具有灵敏度和可靠性高的特点。
在实际应用中，复压过
流保护能够准确地对各种故障进行判断和动作，从而保护电力系统的安全稳定运行。
同时，复压过流保护还能够对系统中的瞬时过电流和持续过电流进行准确判断，确保对故障的及时切除，最大限度地减少设备和线路的损坏。
综上所述，复压过流保护是一种基于电流大小和时间特性来进行动作判断的重
要保护装置。
它能够有效地保护电力系统不受过电流的损害，具有灵敏度和可靠性高的特点。
在实际应用中，复压过流保护发挥着重要的作用，为电力系统的安全稳定运行提供了有力保障。
复压过流三段式保护意思
复压过流三段式保护意思
复压过流三段式保护是指在电气系统中采取的一种保护措施，
用以防止电气设备因过压、过流等异常情况而受到损坏。
这种保护
系统通常包括三个部分，过压保护、欠压保护和过流保护。
过压保
护用来防止电气设备受到过高的电压冲击；欠压保护则是为了确保
电气设备在电压不足的情况下能够正常运行；而过流保护则是为了
防止电气设备因电流过大而受到损坏。
这种保护系统的意义在于保障电气设备的安全运行，防止因电
压或电流异常而引发的设备损坏、火灾等安全隐患。
通过复压过流
三段式保护，可以有效地提高电气设备的可靠性和稳定性，延长设
备的使用寿命，同时也保障了电气系统的安全运行。
在现代工业生产中，电气设备扮演着至关重要的角色，而复压
过流三段式保护则是确保电气设备正常运行的重要保障措施。
因此，对于各类工业生产企业来说，建立完善的复压过流三段式保护系统，是非常重要的一项工作。
只有通过科学合理的保护措施，才能确保
电气设备的安全运行，保障生产的正常进行，同时也保障员工的人
身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复压过流保护
复压过流保护就是采用复合电压闭锁的过电流保护。
是一种跟电压有关的“过电流保护”工程技术，闭锁就是关闭、锁住的意思，就是由复合电压来控制(关闭或打开)的过流保护。
电流与电压都要达到某个条件时，才动作，其中只要有一个不达到整定的条件就不会启动保护。
如果仅仅是“过电流”保护的话，只要电流超过某个最大值，就会启动保护。
复压闭锁过流保护启动的基本条件是：正序电压降低、负序电压和零序电压升高(与整定值比较而言)，相电流增加，满足延时条件
复压过流原理上就是普通过流保护里加入一个复压元件
系统发生短路故障时电流上升电压下降
复压过流就是根据这个条件产生的必须电流超过过流整定值且电压
低于复压定值保护才会动作避免了一些非故障但电流瞬间升高电压
变化不大时（比如电机启动瞬间电流是额定电流10倍）保护误动作，提高系统稳定性。
