复合电压闭锁过流保护的原理详解
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复合电压闭锁过流保护 的原理
复合电压闭锁过流保护的原理1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
变压器复合电压闭锁过流保护
变压器复合电压闭锁过流保护本文分析了镇江地区部分常用主变复压闭锁过流保护的原理及复压压板的运行要点，整理、提炼了复压压板操作的重点、难点，为设备安全运维提供参考。
复合电压闭锁过流保护作为变压器或其相邻元件的后备保护，反映变压器内部及引出线相间短路故障或系统故障。
复合电压闭锁过流保护的元件构成、工作原理及电压互感器检修和异常时对复合电压元件的影响。
标签：复合电压闭锁过流；变压器；原理；异常影响一、复压闭锁过流保护原理（一）复压闭锁功能为防止负荷瞬间突变达到启动定值而引起保护装置的误动，引入复压进行判别，同时短路故障比瞬时过负荷时的电压下降更严重且非对称短路含有负序分量，因此过流保护经复压闭锁，可提高主变过流保护的灵敏度并扩大其后备保护的作用范围。
（二）复压闭锁过流的工作原理复压闭锁过流保护原理，其中，KA1，KA2，KA3分别为电流继电器，KVN 为负序单元，KV为低电压继电器，KT为时间继电器，KS为信号继电器，KOM 为保护出口中间继电器。
复压闭锁元件由低电压继电器（KV）和负序过电压继电器（KVN）组成，发生故障时：1）当发生两相接地短路故障或两相短路故障的时候，由于有接地发生，所以故障量中会有负序电压出现，因此负序电压继电器（KVN）就会首先动作，它的常闭接点打开，这样低电压继电器（KV）就会失磁，其常闭点闭合，紧接着中间继电器（KM）就会接通，假如这时有任何一相电流过流，即在KA1，KA2，KA3电流继电器中，有任意的一个继电器动作，就会使得时间继电器（KT）回路接通，经过一定的延时t后保护就会启动，开关发生跳闸。
2）在发生A，B，C三相相间短路故障时，由于没有出现负序电压信号，所以负序电压继电器（KVN）就不会启动，它的接点继续保持闭合状态，但是由于母线的三相电压同时出现了下降，因此低电压继电器失磁复归并且使它的接点闭合，同一时间，三相的电流继电器都会动作，再经延时t后保护就会动作，变压器两侧断路器跳闸，切除故障。
复合电压闭锁过流保护的原理培训讲学
复合电压闭锁过流保护的原理复合电压闭锁过流保护的原理1．低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2．2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3．3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
4．两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
5．就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.6．复压闭锁过流的具体含义是什么？7．包括三个条件：1、低压元件；2、负序电压元件；3、过流元件8．保护功能配置9．方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
10．零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
11．零序过流保护12．PT断线检测13．过负荷保护告警14．反应非电量故障的有载瓦斯保护15．测量功能配置：16．全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
17．电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护——当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。
一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护得原理1．低电压元件，电压取自本侧得YH或变压器各侧得YH。
动作判据：动作值小于低电压元件整定值。
ﻫ2.负序电压元件,电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值.ﻫ3。
过流元件，电流取自本侧得ＬＨ,任一相电流大于过流定值。
两个电压元件就是或得关系，加上过流元件，就满足复合电压闭锁过流保护得出口条件了。
ﻫ就就是电压满足条件(正序小于一定得值，一般额定电压得６０％－6５%；负序电压大于一定得值;零序大于一定得值,三者只要一个满足就可以，或得关系）与电流满足(正序电流大于一定得值)跳开关了、复压闭锁过流得具体含义就是什么?包括三个条件：1、低压元件;２、负序电压元件;3、过流元件ﻫ保护功能配置ﻫ方向闭锁得复合电压闭锁得过流保护,具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关.ﻫ零压闭锁零序电流保护，具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测ﻫ过负荷保护告警反应非电量故障得有载瓦斯保护测量功能配置：全部电量得测量采用交流采样获得,可测量电压、保护电流、零序电压电流。
ﻫ电力系统出现故障时常伴随得现象就是电流得增大与电压得降低，过流保护就就是通过系统故障时电流得急剧增大来实现得。
但就是由于大型设备、机械得起动也会造成电流得瞬间增大，有可能造成开关得误动，为了防止其误动，在保护中增加低电压元件,将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流得增大与电压得降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器得后备保护用时,再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护——当电流大于过流保护得定值时，如低电压没动作就闭锁(保护不出口)，低电压也动作时,保护就跳闸。
一般得过流保护动作灵敏度不够，为了提高保护动作得灵敏度，做法就是结合母线得电压变化情况,这样即考虑了电压又考虑了电流，从而可区分过负荷与过流,提高了过流保护得灵敏度。
复合电压闭锁过流保护 的原理
复合电压闭锁过流保护的原理1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理1.低电压元件，电压取自本侧的YH或变压器各侧的YH动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH,任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护一一当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。
一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
复合电压闭锁过流保护
复合电压闭锁过流保护复合电压是由相间低电压和负序电压构成，一般组成闭锁元件，防止保护误动。
复合电压闭锁过流保护：本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件：低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
关于主变复合电压闭锁过流保护的讨论？变电站主变的复合电压闭锁过流保护是让电压与电流配合保护，复压取负序电压和线电压，任意一个电压保护满足出口、电流达到整定值保护才能出口，如果电压不满足即使过电流保护也将被闭锁不出口。
现在的问题是，在低压侧（6KV 出线）出线短路时，有几次出线柜未能及时动作，而直接引起上一级变电站该路出线（35KV）重合闸动作。
因为复合电压闭锁过流保护是利用正序低电压和负序过电压来作为动作条件（是闭锁，还是出口）。
低电压的整定值一般应为0.7倍变压器额定线电压值；而负序电压一般为0.06～0.12倍变压器额定线电压值。
请你查看一下定值。
复合电压闭锁过流保护功能是作为馈线或者变压器保护的后备，其功能是完成系统在最大（或最小运行方式下）线路终端两相短路（负序闭锁）或三相短路（低电压闭锁）时，故障电流达不到速断整定值，过流延时时间又太长。
至于整定值问题，我的经验是这样子的，过流值小于等于过流整定值，低电压定值70％～80％Un，负序呢8％Un左右就OK了！时间当然是比过流延时时间小得多了！差动保护是变压器的主保护，是按循环电流原理装设的。
主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

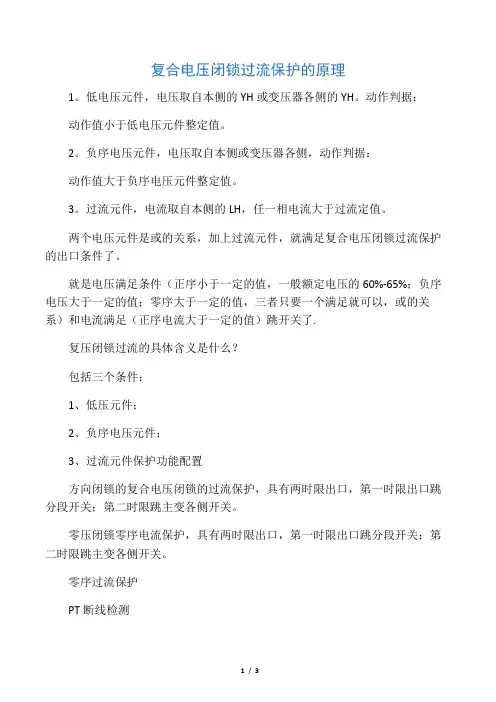

复合电压闭锁过流保护的原理
1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件
整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般
额定电压的60%-65%；
负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了. 复压闭锁过流的具体
含义是什么？
包括三个条件：1、低
压元件；2、负序电压
元件；3、过流元件
保护功能配置
方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变
各侧开关。
零序过流保护
PT断线检测
过负荷保护告警
反应非电量故障的有载瓦斯保护
测量功能配置：
全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低
电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合
电压闭锁过流了。
用于变压器保护：
正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由
负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；
(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
由于复合电压启动的
过电流保护具有以上优点，得到广泛的应用。
补充说明：在继电保护中，复压包括低电压和负序电压，复压闭锁过电流保护主要用在变压器的后备保护或者变压器的进线保护中。
为什么过流保护要加这个闭锁条件呢？主
要是为了防止变压器过载的时候引起装置误动。
变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压
闭锁条件。
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值（6~9V)`，负序电压
闭锁就是采用这个原理，在负序电压高于门槛时（可整定），可靠出口。
综上，复压闭锁过电流的作用是为了防止变压器过载时的误动，提高三相短路故障时出口的灵敏度。
在保护装置中，复压有两个定值，即低电压闭锁值和负序电压闭锁值，
由用户自己整定。
延时后动作于变。
