美国道奇收音机改造精选
收听广播的技巧和方法
收听广播的技巧和方法随着高科技的发展,收音机的性能有了大大提高,从电子管收音机到小型半导体收音机,直到现在的数字调谐式收音机,其性能是过去的收音机所无法比拟的.但是收音机的性能再好.没有收听技巧,不知收听常识, 不能让收音机发挥作用;反之不是最新式的收音机,只要有高超的收听技巧,也可得到良好的收听效果。
下面介绍的收听技巧和方法,综合使用,效果更好。
一.收听调频广播:由于调频广播的信号同电视广播信号,接收的条件要求较高,归结到一点就是天线特别重要。
所以在使用落地式台式大型组合音响接收时，应在天线插口处接一根长约１米的塑料软线做为天线,并要调整天线的相对位置,以达到最佳效果。
采用拉杆天线时,就要拉长机上的拉杆天线,先使之斜一个角度,再旋转天线的方向以获得较好的收听效果。
如果拉高天线后,"沙沙'声较大,就将接收方式转换为单\"ＭＯＮＯ\"，这样会有效地改变接收效果。
在选择电台时应将自动频率控制开关断开。
调好电台后,再把形状接,以便自动跟踪电台,应使用微旋钮进行调谐,同时音调旋钮放在音衰减位置,这样会减少噪音的干扰,使用灵敏度较高的微型收音机时，除在电台附近外仍需外接天线,但注意人体移动和耳机连接相对位置对接收效果的影响.二.接收短波:可采用方法:１`可将收音机KAO近窗口或拿到室外收听.２`将收音机外接一根２米左右的天线并将天线拖至窗外３`将收音机放在电视机、抽油烟机、电冰箱、台灯上(须插上电源.但不必开电源开关).４.可将收音机天线接在ＦＭ或ＴＶ插座上.５.将收音机天线接在自来水管上.６.将收音机放在电话机上(电话机须接上线路).７.用试电笔验证后,将收音机天线插到电源插座的中线或地线插孔中.８.如果某一电台使用两个以上高低不同的频率广播,那么可在白天用高频段收听,夜晚可用低频段收听.９.在收音机天线上接一根３米左右的塑料软线,另一端在电视机的拉杆天线或有线电视天线上绕１０圈。
立鑫源lxy212型袖珍收音机实验套件安装教程
立鑫源lxy212型袖珍收音机实验套件安装教程立鑫源LXY212型袖珍收音机实验套件是一款非常适合初学者的DIY电子实验套件。
它不仅可以帮助我们了解收音机的工作原理，还可以培养我们动手能力和解决问题的能力。
下面我将为大家详细介绍LXY212型袖珍收音机实验套件的安装步骤。
一、准备工作1.打开LXY212型袖珍收音机实验套件包装盒，取出所有配件并认真核对。
2.准备好一把小十字螺丝刀和一把小平头螺丝刀，以备安装使用。
二、安装步骤1.在工作区域上铺上干净的工作垫，以防止配件丢失和损坏。
2.将收音机电路板取出，放在工作垫上。
注意不要碰触到电路板上的金属引脚，以免损坏。
3.按照电路板上的标志，将各个配件按照图纸组装起来。
首先，安装电容和电感元件，使用螺丝刀轻轻旋紧螺母固定住。
4.接下来，安装电位器和调谐电容。
将它们的引脚插入相应的孔中，并使用螺丝刀旋转固定。
5.安装好电位器和调谐电容后，将收音机的天线按照指示的方向插入天线座。
6.确保所有的元件都安装正确后，检查一遍固定螺母是否紧固，螺丝刀是否插紧，并且所有的焊点是否焊接牢固。
7.最后，将电池放入电池盒内，在适当的位置安装好电池盒，盖上电池盖。
三、测试和调试1.拨动收音机的调谐旋钮，调整到不同的频段，并听是否能够听到收音机中传来的声音。
2.如果无法听到声音，可以检查一下天线是否插紧，电池是否安装正确，电池是否有电。
3.同时，还可以检查一下焊接点是否有问题，元件是否插入正确。
如有问题，可以进行修复调试。
总结：通过以上的步骤，我们可以完成LXY212型袖珍收音机实验套件的安装和调试。
这个过程中我们学会了如何DIY一个收音机，培养了很好的动手能力和解决问题的能力。
通过自己亲手完成一个实验套件的安装，我们对其中的原理和构造都能有更深入的了解，提高了我们对电子技术的实际应用能力。
希望大家在使用这款实验套件的过程中，能充分发挥自己的创造力和动手能力，不断探索和学习。
同时要注意安全，确保在正确的操作下进行实验。

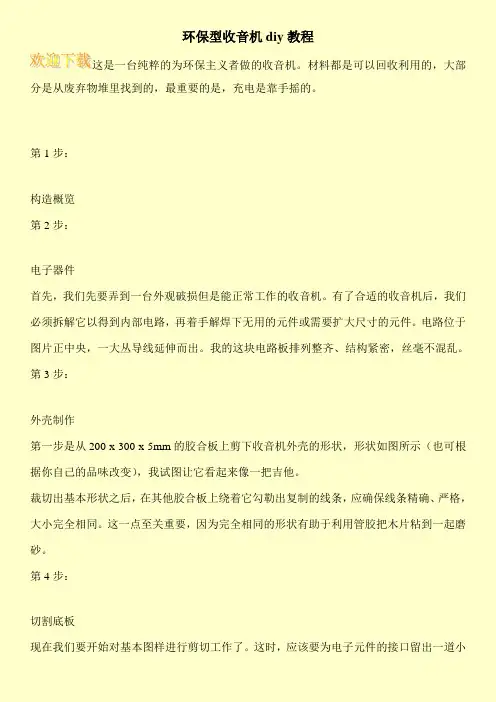

环保型收音机diy教程
环保型收音机diy教程
这是一台纯粹的为环保主义者做的收音机。
材料都是可以回收利用的，大部分是从废弃物堆里找到的，最重要的是，充电是靠手摇的。
第1步：
构造概览
第2步：
电子器件
首先，我们先要弄到一台外观破损但是能正常工作的收音机。
有了合适的收音机后，我们必须拆解它以得到内部电路，再着手解焊下无用的元件或需要扩大尺寸的元件。
电路位于图片正中央，一大丛导线延伸而出。
我的这块电路板排列整齐、结构紧密，丝毫不混乱。
第3步：
外壳制作
第一步是从200 x 300 x 5mm的胶合板上剪下收音机外壳的形状，形状如图所示（也可根据你自己的品味改变），我试图让它看起来像一把吉他。
裁切出基本形状之后，在其他胶合板上绕着它勾勒出复制的线条，应确保线条精确、严格，大小完全相同。
这一点至关重要，因为完全相同的形状有助于利用管胶把木片粘到一起磨砂。
第4步：
切割底板
现在我们要开始对基本图样进行剪切工作了。
这时，应该要为电子元件的接口留出一道小。
再谈道奇车用收音机使用经验
再谈道奇车用收音机使用经验自本人在去年《电子报》第39期发表《试用美国道奇收音机》一文以来，确实引起了一阵调频接收热，时至今日，温度不减，以至商家供货几度中断，把价格一提再提，涨至一百元左右；同时关于道奇机使用的技巧及经验文章也不断刊登在本报及其它报刊上。
仅本报截止今年第27期就有十篇有关文章，使FM发烧友受益匪浅。
现仍有不少爱好者时常写信或打电话同我交流，咨询一些使用中的问题及有没有新的发现。
十分感谢这些朋友对我的信任，由于本人精力有限，接触面窄，故又购了几台单美制道奇机，钻研了一阵子，为不负众望，现将本人一年多来对道奇机使用的经验与体会写出来，与广大调频接收爱好者共同分享。
一、天线接口。
道奇机的天线接口是标准的汽车收放机接口，天线插头在汽配商店有售，一两元钱一只。
由于大多数爱好者都未接触过车用的收音机，故不知如何连接。
其形状是“?”形，类似有线电视用的插座，但比其大。
若只用拉杆天线，则只接内芯即可，若用室外天线，则需将外芯与馈线屏蔽层（铜丝网）也连接，注意外芯为接地，即电源负极。
二、天线形式。
由于道奇机内中波无磁性天线，调频若不用天线，则无信号而静噪。
关于如何配制天线，应依据接收环境和接收要求而定：若信号强，如在大城市，则仅需拉杆天线或一段软导线即可；若信号弱，如在农村、山区或接收远地台，则必须利用室外天线。
室外天线的种类也很多，最基本的是折合振子天线，其特点是结构简单，多方向，但增益低。
而在此基础上构成的多单元天线，增益高，但方向性单一，尺寸大，即方向性与增益矛盾。
当然高增益、全方向的天线也有，这只能是组合天线阵或遥控转向天线，但造价高，尺寸庞大，且匹配也十分复杂。
无论何种天线，其尺寸必须准确，现给出最基本的折合振子天线尺寸材料最好用10mm以上的铝管，为减小损耗，应用75Ω同轴电缆传输，可用300/75Ω匹配器连接，若两副组合，即十字全向天线，可用四分之一波长线来匹配，即两副天线均先连接长为76厘米的300Ω扁馈线，并联后再接300/75Ω匹配器。
帕萨特领驭收音机升级说明书
帕萨特改装车载收音机详细说明
测天线插孔的中心无直流电压输出，证实是一款只适合于长天线使用的收音机。
因为天线缩短后就必须加天线放大器，要将它用在短天线上就要在天线的内孔上加上+12V的工作电压，使天线放大器能够正常的工作，但又不能影响原机的功能，更不能损坏原机。
这就要用到高频信号与工作电源同线传输的原理，卫星天线与接收机之间就是用的此方法。
查阅原机说明书，在机后的接线插头内是有一独立的天线放大器电源的，它随着收音机的工作而工作。
但绝对不能直接接于天线的内孔上。
首先测量天线内孔对地的电阻，约1MΩ，应该不会对电源造成短路，接上电源后，放大器还是没有工作（收台效果不变）。
实际上这就是第二个问题，一般电源对地都是有滤波电容的，它在滤波的同时，也旁路了高频信号，所以放大器也许工作了，但放大之后的高频信号全部被它引到“地”里去了。
所以必须要在电源到天线内孔之间串联一电感，理论上说是越大越好，但只能根据手头现有材料进行加装，选择一个磁芯电感。
另外，在天线与高频头之间还是使用隔直电容比较放心，拆机后发现，天线对地回路上还有两个标有“D”符号的元件，经检测，它们即不是二极管，也不是电阻、电容，更不是电感，于是将它们拆了，以免将来影响收音机的正常工作。
13款道奇酷威原车屏幕升级导航 加装手写导航 改装高清导航
13款道奇酷威原车屏幕升级导航,新款道奇酷威加装手写凯立德导航,新款酷威改装高清导航,新款道奇无损加装导航,选配数字电视豪车缺失车载DVD导航的困惑经常在一些汽车论坛里看到一些车友就加装DVD导航之类的问题发帖询问，下面就加装导航的问题做一个解释。
对于很多进口级别的豪华车来说，原车屏幕所具有的功能非常有限，几乎沦为一个摆设，有的取消了GPS导航，有的则取消了DVD影音娱乐系统，有的则两者都不具备，而因为车型内饰上是共用的国外版的液晶显示屏，因此为改装提供了有利条件。
国内的众多厂家为此推出了专业的解码器，以实现在原车上加装更多的多媒体功能。
目前在4S店有提供改装方案，但是价格较贵，动辄上万，价格不菲。
原车屏升级导航实现效果1、原车屏幕安装导航，所有插口直接对插，加装完语音导航之后，不影响任何外观，不影响原车任何系统。
2、原车屏幕升级触摸手写导航，在操控性方面，全面实现触摸手写功能。
在使用上还是比较方便。
3、原车屏幕影音升级，除了语音GPS功能之外，还可选择倒车影像系统，数字电视系统，DVD娱乐影音系统。
原车屏幕加装导航，还具备电子狗功能。
固定电子眼，GPS功能会给予提示，而移动电子眼，原车屏幕升级导航当中的，目前无法提示。
无损-原厂开发：安装过程不破坏原车任何线路；在原车风格基础上，不改变原车音响并保留原汁原味播放效果的基础上，用原车液晶显示屏升级触摸手写导航系统，并实现后加线路和原厂接口的无损对插，不影响原车任何协议功能。
全面-功能齐全：支持原车控制和及原车按键切换+全触摸操控，随心操控后加装的GPS导航、DVD影音系统、数字电视等功能；智能倒车辅助系统，一挂倒档即可实时显示倒车系统！采用SD卡存储地图软件，升级只需要到更换SD卡即可，方便简单。
便捷-全屏触摸：使用最新的凯立德导航系统（可选配道道通等），方便简单的触摸手写操作，支持快拼输入。
地图更新快，一般原厂地图两年更新一次，我们一般一年两次。
做一台4管半导体收音机（续）
做一台4管半导体收音机（续）由于怀旧思绪作祟，一直想装一台再生来复式的4管半导体收音机，前期做了一些准备工作，见如下链接：/thread-137276-1-7.html这几天有空儿，把剩下的工作做了，这台再生来复式的4管半导体收音机终于做出来了，感谢矢量极限刘兄给我寄来了4寸喇叭，声音比我原来的防水喇叭好多了，只是安装孔不一样，我把喇叭的4个安装孔锉大，可以安上了。
喇叭的磁铁磁性很强，锉下的铁削都吸到了喇叭的磁铁上，很难清理，最后想到了用胶粘带粘，一试果然很好，一会儿就清理干净了！原来实验用的推挽输入输出变压器是从一台破晶体管收音机上拆下来的，测试了一下性能很不好，电感量偏小，声音不好听，刚好有朋友送来一套推挽变压器，铁芯很好，是Z11的片子，测试发现这一套变压器绕组有问题，无论是输入变压器还是输出变压器，应该完全对称的两组线圈都不对称，而且输出变压器只有8欧阻抗端，没有4欧阻抗端，而刘兄送给我的喇叭是4欧的，只好把这套变压器拆了重新绕制了，拆开后发现，原来的绕组虽然也是双线并绕的，但是两根线不一样，所以绕好的两组线包电阻值不一样。
这套推挽变压器的重新绕制的数据如下：输入变压器：初级用0.07线绕1500匝。
次级用0.07线双线并绕500匝，一组的头和另一组的尾连接做中心抽头。
输出变压器：初级用0.15线双线并绕230匝，一组的头和另一组的尾连接做中心抽头。
次级用0.38线绕71匝，配4欧阻抗的喇叭。
上机实验，变压器改绕后效果很好。
下面是改变压器时的照片和改好的变压器：通过实验最后电路确定如下图：因是怀旧，这台收音机的底板原打算用棕色酚醛胶木板，无奈没找到合适的，只好用的2mm厚的环氧纤维板了，元件用镀银的空心铆钉焊接固定，铆钉直径2mm长3mm，因为镀了银非常容易焊接，只是贵了些，JS要2分钱一只，因为找不到其他的货源，之好买了250只应急。
由于前期准备的充分，这台机器的焊接、调试非常顺利，调好工作点后略加调整再生，效果就很好了，各级的工作点电流如下：来复级：1.5mA，低放级：2mA，推挽级静态电流：3mA。
道奇收音机中的大部分Ic属定制
道奇收音机中的大部分Ic属定制，型号命名比较特殊，均是用一串串数字表示，其资料很难查找。
笔者使用近3年的道奇机最近出现了一点故障，查阅近几年关于道奇机的文章没能找到很详细的资料，于是借来一台正常使用的机子进行对比研究，结合Ic的外围电路、功能及标记，找到了部分Ic的确切型号和资料，供朋友们参考(注：单、双功放机型元件编号有别，文中为双功放板编号)。
1．CPU(U1)：单功放机使用的CPU标号是ECT9344N，上有“ST”标志；双功放使用的CPU标号是AD9501，均为双列28脚封装，外围电路完全一样。
后经查证，实际为ST公司的ETL9344，该CPU是一款多功能的4位NMOS微处理器，宽电压、宽温度，管脚功能如图1。
在道奇机中使用的电压为5V，CKI输入频率为2MHz，芯片内部写进了整机的控制程序。
2．电源：收音电路、音频处理等采用三端稳压块U4，标号为8AI209等，其封装、管脚功能与常见的78系列一样，实测输出电压为10V；CPU、时钟电路则采用五端稳压块U5，输出电压为5V，与常见的L78MR05的使用、管脚相同。
在道奇机中的应用电路如图2，其中第④脚用于监测主电源。
3.降噪电路(DNR)U14，标号为+CA9223M等，实际测绘的电路如图3。
从引脚功能与元件参数判断，与常见的降噪芯片LM1894应用一致，降噪通过U2完成。
4．音量、音调、平衡控制电路U13，标号为DSS9220等，实测电路如图5。
从功能、引脚判断，与常见的TDA1524应用一致，不同之处在于音量、音调控制电路与TDA1524的典型应用有别，可能与应用的环境有关。
5．AM处理电路U8，这是唯一一片标有具体型号的芯片LA1135，其内部框图如图4。
6．功放电路U9／U10，这是以前流行的两种机子的最大不同之处。
两种机型均采用飞利浦车用功放，SIL13脚封装。
经核查，双功放的电路与TDA1516应用完全相同。
该芯片内含两个独立的功放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美国道奇收音机改造精选1、用4节镍镉电池串联得到4.8V后串入一个220K的电阻，给该机型号为"ETC9344N”的集成电路11脚供电,但是，外部供电断电后，机内时钟不再运行，所以下次开机显示的仍是上一次关机时的时间#######################实现断电记忆有多种办法，笔者吸取他人的经验，优选出最好的方法：拆开收音机找到五端稳压集成电路M25AL，将第5脚挑离电路板，串入一只二极管，再并接上一只无绳电话专用的3.6V300mAh充电电池组，这样在正常使用时约有10mA的充电电流，断电时电池提供3mA的记忆电流，可以使存储的电台和时钟记忆几十个小时，但是断电时间超过两天，随着电池电能的耗尽时钟将会停走。
++++++++++++++++++++本人经试验发现只要保持ETC9344N、U24234497为独立供电，当断电后，电池经D1、R2向ETC9344N和U2供电，耗电在10MA以下，电池可用5号碱性电池，正常供电时U1第11脚表＋5V，经R1向电源充电。
该机音质极好，可做HI－FI发烧音源，如读者已有一台HI－FI功放，可断开C103、C104正极，引出信号线，插入功放即可。
2、该机与其它机相比较，信噪比较高，但声音听起来比较沉闷，这是由于该机立体声解码输出端对地所接滤波电容C86、C88容量过大所致（分别是0.04uF)。
这两个电容分别位于集成块HSH9232的5、14两脚处，找到后将将这两个电容折断两引脚（用烙铁比较难拆）重新焊上后两个0.01uF的优质钽电容后试听，你会发现，信噪比没有多大改变，而声音听起来却清脆悦耳多了。
3、如对音质有更高要求，可从该机集成块HSH92323的12、16两脚分别引左、右声道信号，直接输到HI－FI功放，即仅该机作为收音头使用，完全跳过机内的音调和功放等电路。
另在电源输入端加一只二手TDK电源滤波器。
1.在机内左侧立置的电路板上找到电容C103和C104，将该电容负极脱离电路板并向正极侧按压使其府倒在电路板上，再用玻璃胶把电容与电路板粘合固定，此时两电容负板即为内部功放的信号输入端，负极所脱离的焊盘即为收音机输出端，然后用优质屏蔽线分清颜色（或做标号）对应与四点焊牢固定并从机内引出，此步骤完成后，顺便把使用中极易损坏的Q1、Q2、Q3和Q10用9014直代后即可将整机复原。
2.道奇收音机背后有两排七针插针，用来连接电源和音箱，其实两排插针可以拆卸下来，将插针的两侧向里按压，即可拔出插针。
右边的七针插针的第4脚是荧光亮度调节，接正电源时亮度减小3/4，第5脚是按键背光照明，由五个绿色小灯泡组成，工作时耗电300mA左右，家用时4、5脚可不接，电源只需接6、7脚即可。
拔取一根插针，弯成“U”形，插入6、7脚，将正电源焊在“U”形插针上，负电源接在外壳上，机器即能正常工作。
3.该机虽然为四声道输出，但是机内只有一块双声道功放块，两个环绕音箱是直接并接在左右声道上的。
使用时最好接一对音箱。
笔者近日邮购到一台原装道奇汽车收音机，该机为全屏蔽机箱，采用手动数码无级调谐，FM/AM各储存5个电台，具有绿色荧光显示、时间显示、夜光指示、高低音控制。
一、用专用六角改刀打开铝制机箱，见电路板上元件整齐，选料精良，制作工艺水平很高。
在面板背面有一排8脚插针闲置未用，经多次实验、分析，第1脚为地，2、3脚分别为左右声道信号输入，4脚闲置不用，5脚为放音机芯正向控制脚，6脚为电源端，7脚为放音机芯反向控制脚，8脚接地。
把5脚或7脚接地，收音中断“▲”、“▼”符号，此时2、3脚上分别接一只4.7uF左右的电容，输入音频信号，该机就可作为一台功放机提供10W＊10W的额定功率。
二、电路板上有一28脚直插式集成块，型号为ETC9344N，估计应为电调谐芯片，经反复实验，给第24脚接入3V以上的电压，收音机内存信息（包括时钟）即可保存。
因笔者手中恰有3.6V/280mA镍氢充电电池，遂将电池正极与24脚相接，在收音机处于断电状态时为芯片提供支持电压（电流为7.5mA），以保存收音机内存信息。
当收音机处于开机状态时，芯片11脚（电源端）经一个二极管给镍镉电池充电（电流20－50mA)这样就愕然更换电池。
经以上处理后内存信息可支持30小时左右。
需要的是，支持电压不可低于3V，若低于3V则只能保存电信息，时钟将停止。
至外，该机改进基本完毕，用一个月，效果令人满意。
顺便提一句，说明书上称该机带四声道功放，能提供30W*4的功率，但是笔者发现电路板上只有一块双声道集成功放，分板是该机以左、右声道为主声道，别外两声道实为采用并联接法“环绕声道”，且功率也比主声道小，还有就是由于该机采用全屏蔽外壳，内部无法装中波天线，故调幅接收效果极差，只有外接自制中波天线，才能改善其接收效果。
该机70左右的价位，也算得上物有所值。
出于美观和节约空间的考虑，笔者把收音机和另配电源（12V,50W)一起装入一个PC机箱中。
利用PC机箱的开关作为收音机选择开关，收音机面板与PC机箱面板溶为一体，不着痕迹。
页: [1]改步进am set sel 然后按5次1让道奇收音机好用也好看？道奇车用收音机原为车用机，现改为家用，美中不足的是缺较完整的机壳。
所以首先为该机制作一套合适的机壳才不愧对如此货真价实之名机。
我决定按用电器标准尺寸为其配制。
选材为铝合金门窗用90、70系列方管，用电动切割机截取三段43cm长的90方管和同样长的70方管，再截取一段长27？6cm的70方管，用机床或小钢锯从中间切开成为两块截面为“”形的拼装用板材，最后再进行拼装连接。
前后面板以选茶色90方管更好，与道奇机的黑板面较协调一致。
在前面板上与道奇机面板对齐位置开一个20cm×7cm的窗口，另在左边适当位置开三个安装电源开关、指示灯的窗口。
因原机黑塑料面板的左侧和下方右边分别设有一个塑料固定件，笔者将计就计，在自制机壳的相对位置钻孔，用自攻螺丝紧固一段2？3cm长的角铝顶住道奇机相对应的塑料固定件。
还要在自制机壳底板上相对位置开一个2cm×0？5cm的长方形孔。
然后将道奇机下方的黑塑料固定件的小圆柱部分锯掉，稍加修整成能正好放进自制机壳底板的长方形孔中即可。
最后做整体调整，使道奇机与自制机壳的铝面板（铝面板在外）处于同一平面，并固定即完成，见图1所示。
该道奇机其它配件安装见图2，还在专配的120W环牛和道奇机底部各粘上四块小橡皮垫，以减少震动的干扰。
另在电源输入端加一只二手TDK电源滤波器。
该机外接电路见图3，其中R1为充电限流电阻，可选1/2W约150Ω欧，只要能使充电电流小于45mA就可以使9V电池组安全工作。
在该电路中，笔者为节约能源，将道奇机后板B插座5脚不用，使前面板字符灯光停止发光，可节约300mA的电流。
当K1接通，K2断开时，荧光屏不亮，电池组被充电，即为整机的待机状态。
当K1、K2都接通时，荧光屏显示时间，此时打开原机音量旋钮就可正常收听。
笔者每天上午待机4小时（市电消耗很小），中午正常收听，下午将K1、K2均关断，用电池组维持信息记忆，晚上正常收听或待机，入睡前再关机。
经过几个月的使用，非常安全和实用。
======在2007-6-15 19:20:38 您来信中写道：======我拆开机看了一下,喇叭的接法与李版主的不同啊,都在左边的位置上.是:3.4.5.6/10.11.12.13======================================电源线对吗?喇叭线慢慢找啊,你确实是这几组是喇叭线吗?你的QQ号码是多少?在Q里聊好吗?怎样用好道奇收音机贵刊今年第三期上易永丰先生曾详细介绍过美国产的道奇收音机，道奇收音机不但价格低廉，而且它的灵敏度、选择性和抗干扰性能十分出色，音乐电台内拥有庞大的节目库和最新流行金曲，所以收听高质量的调频节目非常过瘾，现在笔者每天都要听上几个小时，以前化费500多元邮购的先驱收音头早已蒙满了灰尘。
邮购到的道奇收音机不能马上收听到节目，让它好好的工作还真不容易，笔者就谈谈使用道奇收音机过程中的经验与体会。
首先道奇收音机对电源要求很高，它要求电源能提供稳定的4安培12V直流电压，笔者试机时用市售的1000mA可调王稳压电源给收音机供电时竟然连声音都没有，14V的直流电压一下子跌到9.3V。
恰好笔者手头有一只早先给功放摩机时替换下来的120W环牛，直径11cm高5.5cm足有三四斤，将原先的两个28V绕组拆去一半，一边拆一边用数字万用表测量，使之变成两个10.5的绕组，这样经过全波整流滤波后得到约14.5V的直流电压。
让这个大家伙“喂”道奇，无论是主持人的轻声叙述、还是大动态的音乐爆棚，电源电压都稳如泰山。
解决完供电问题后还要解决断电记忆问题，不然一关机，存储的电台，时钟又要重新设置了。
实现断电记忆有多种办法，笔者吸取他人的经验，优选出最好的方法：拆开收音机找到五端稳压集成电路M25AL，将第5脚挑离电路板，串入一只二极管，再并接上一只无绳电话专用的3.6V300mAh 充电电池组，这样在正常使用时约有10mA的充电电流，断电时电池提供3mA的记忆电流，可以使存储的电台和时钟记忆几十个小时，但是断电时间超过两天，随着电池电能的耗尽时钟将会停走。
道奇收音机背后有两排七针插针，用来连接电源和音箱，其实两排插针可以拆卸下来，将插针的两侧向里按压，即可拔出插针。
右边的七针插针的第4脚是荧光亮度调节，接正电源时亮度减小3/4，第5脚是按键背光照明，由五个绿色小灯泡组成，工作时耗电300mA左右，家用时4、5脚可不接，电源只需接6、7脚即可。
拔取一根插针，弯成“U”形，插入6、7脚，将正电源焊在“U”形插针上，负电源接在外壳上，机器即能正常工作。
该机虽然为四声道输出，但是机内只有一块双声道功放块，两个环绕音箱是直接并接在左右声道上的。
使用时最好接一对音箱。
音箱与收音机之间的配接也很麻烦，笔者在电子市场上转了好几圈，终于“觅”到一种四位一体的按夹式音箱接线座，用软导线一一焊至收音机的功率输出插针上，再用热溶胶将接线座粘固在机器背后，这样接音箱时就方便美观多了。
最后要解决外观问题了，将环牛和收音机比划了半天，决定将环牛安装在收音机的右侧，这样整机的尺寸为15X33X10cm比较美观，取一块15X33cm的5mm厚环氧树脂板，装上四个橡皮脚，将收音机的两个安装角小心锯掉后固定在板上，再用黑色的音箱贴纸贴住收音机的两侧和顶部美化一下，一台半封闭的高性能收音机做成功了！道奇收音机连接电路图。
