高压负荷开关型号
FN5高压负荷开关使用说明书
概述FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。
该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。
型号含义使用环境1、海拔不超过1000米；2、周围空气温度上限+40oC 下限-25oC；3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)；4、周围空气应不受腐蚀性、可燃性气体等明显污染；5、无经常性的剧列运动；技术参数1、负荷开关-熔断组合电器的技术参数见下表：序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 1005 额定短路开断电流KA 506 1min 工频耐受电压（有效值）对地、相间/隔离断口KA 42/487 雷电冲击耐受电（压峰）值对地、相间/隔离断口KV 75/858 熔断件撞击输出能量Kg ≈52、组合电器所配负荷开关的技术参数见下表。
序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 6305 额定负载有功负载开断电流 A 6306 5%额定有功负载开断电流 A 31.57 额定电容开断电流 A 108 额定电感开断电流 A 409 额定转移电流KA 1.310 额定短时耐受电流KA 2011 额定峰值耐受电流KA 5012 机械寿命次2000外形图1、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构FN5-12 户内交流高压负荷开关1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴10、导向片11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构FN5-12D户内交流高压负荷开关1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。

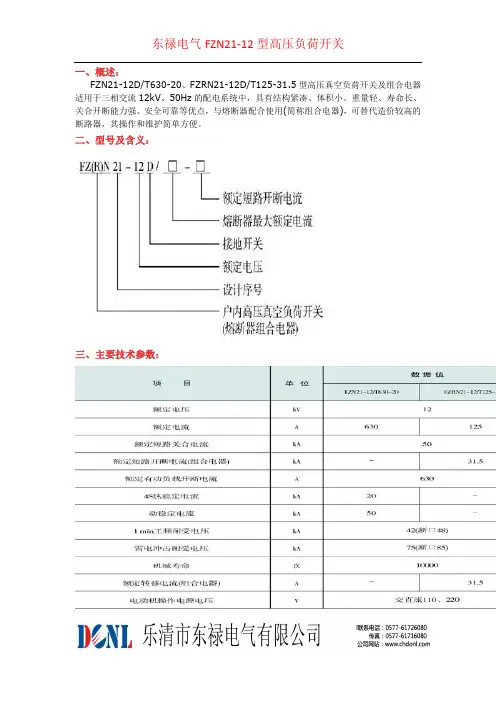

FZN21-12型高压负荷开关
一、概述：
FZN21-12D/T630-20、FZRN21-12D/T125-31.5型高压真空负荷开关及组合电器适用于三相交流12kV、50Hz的配电系统中，具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用(简称组合电器)，可替代造价较高的断路器，其操作和维护简单方便。
二、型号及含义：
三、主要技术参数：
四、使用环境条件：
1、周围空气温度上限：+40度，下限：-25度；
2、海拔高度不超过1000m；
3、相对湿度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
6、污秽等级：Ⅱ级；
7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。
KV户内高压负荷开关FN-DXL／A说明
一、FN7-12DXL／400A10KV户内高压负荷开关称说明概述
FN7-12DXL／400A10KV户内高压负荷开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
10KV户内高压负荷开关适于重合闸操作并有极高的操作可靠性与使用寿命。
10KV户内高压负荷开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
10KV户内高压负荷开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
10KV户内高压负荷开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、10KV户内高压负荷开关选型
用户可根据被保护对象选用不同型号的10KV户内高压负荷开关，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《10KV户内高压负荷开关FN7-12DXL／400A》
五、10KV户内高压负荷开关使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在10KV户内高压负荷开关端子间的工频电压不超过10KV户内高压负荷开关的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。
8.10KV户内高压负荷开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
10KV。
SFL-12负荷开关使用说明书
15
在环境符合安装使用说明书要求的正常使用条件下，开关本体部分可保证 20 年免维护，因环境差异，仍需对 FL(R)N -24D 型 SF6 负荷开关进行必要的 检查、维护工作。 ■ 根据工作环境，在 6-12 月间对开关本体进行适当的外观检查，对污秽和受
潮的表面予以清除。 ■ 每年对操作机构进行 1-2 次的润滑和操作检查，要求动作正常。 ■ 对装有压力监测的负荷开关，进行不定期检查压力表的读数，对表上的读数
6.5 附件 ■辅助触点 配 K 型操作机构的 SI 辅助触点（2 常开+2 常闭）：S2 辅助触点（1 常开+1 常 闭） 配 A 型操作机构的 SI 辅助触点（2 常开+2 常闭）：S2 辅助触点（1 常开+1 常 闭） 注：辅助触点数量需增加时，请与我公司联系。 ■带电显示（可选） 开关本体的下端出线带有三相传感器，可接出到操作面板上的带电显示装置，
示意图见图 3：
7
图 3 防爆膜示意图
■SFL-12DR 型 SF6 负荷开关及其组合电器设有合闸、隔离、接地三个工 作位置。
主回路接线端外形尺寸见图 4：
图 4 主回路示意图
8
5.2 灭弧原理 SFL-12DR 型负荷开关是以充入的 SF6 气体作为绝缘和灭弧介质.当负荷
开关隔离时,电弧在永磁体产生的磁场作用下，产生旋转拉长，并在 SF6 气体的 作用下冷却，直至电流过零时熄灭。
* 当开关内的气体压力为零表压时，负荷开关仍可以进行负荷电流的合分闸操作。
四、安装说明
SFL-12 型 SF6 负荷开关及其组合电器可配于 XGN15-12 型户内箱式环网
柜、实现多种主接线方案要求。
SF6 负荷开关及负荷开关—熔断器组合电器的外形安尺寸。（见图 1）

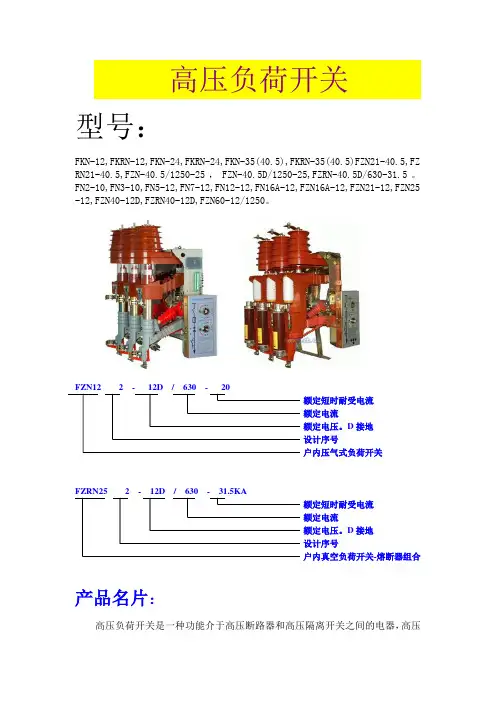

FKN-12,FKRN12,FKN24,FKRN24,FKN35(40.5),FKRN35(40.5),FZN21,FZN-40,FZN-60负荷开关
高压负荷开关 型号：FKN-12,FKRN-12,FKN-24,FKRN-24,FKN-35(40.5),FKRN-35(40.5)FZN21-40.5,FZ RN21-40.5,FZN-40.5/1250-25，FZN-40.5D/1250-25,FZRN-40.5D/630-31.5。
FN2-10,FN3-10,FN5-12,FN7-12,FN12-12,FN16A-12,FZN16A-12,FZN21-12,FZN25-12,FZN40-12D,FZRN40-12D,FZN60-12/1250。
FZN12 2 - 12D / 630 - 20额定短时耐受电流 额定电流 额定电压。
D 接地 设计序号 户内压气式负荷开关FZRN25 2 - 12D / 630 - 31.5KA额定短时耐受电流 额定电流 额定电压。
D 接地 设计序号户内真空负荷开关-熔断器组合产品名片：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
中文名高压负荷开关产地上海市外文名High-voltage switch产商红申集团(意大利技术）产品概述：负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。
该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
高压负荷开关
高压负荷开关的压气式灭弧装置工作示意图
1弧动触头，2绝缘喷嘴，3弧静触头，4接线端子，5气缸，6活 塞，7上绝缘子，8主静荷开关是一种功能介于高压断路器和 高压隔离开关之间的电器，高压负荷开关常 与高压熔断器串联配合使用，用于控制电力 变压器。高压负荷开关具有简单的灭弧装置， 因而能通断一定的负荷电流和过负荷电流。 但是它不能断开短路电流，所以它一般与高 压熔断器串联使用，借助熔断器来进行短路 保护。
高压负荷开关种类很多，有压气式， 油浸式，真空式等。其中应用最多 的是户内压气式高压负荷开关。
压气式
油浸式
真空式
SF6式
高压负荷开关的型号表示和含义如下
FN3—10RT型高压负荷开关
1主轴，2上绝缘子兼气缸，3连杆，4下绝缘子， 5框架，6 RN1型高压熔断器，7下触座，8闸刀， 9弧动触头，10绝缘喷嘴(内有弧静触头)，11主 静触头，12上触座，13断路弹簧，14绝缘拉杆， 15热脱扣器
高压负荷开关
文字符号：QL
图形符号
作用： 隔离高压电源，以保证其他电气设备和线路的安 全检修及人身安全。 特点：
有明显的断开间隙；简单的灭弧装置。通断一定 的负荷电流和过负荷电流，不能断开短路电流，必须 与高压熔断器串联使用，借助熔断器切除短路故障。
负荷开关、隔离开关和断路器的区别 • 1、负荷开关是可以带负荷分断的，有自灭弧 功能，但它的开断容量很小很有限。 • 2、隔离开关一般是不能带负荷分断的，结构 上没有灭弧罩，也有能分断负荷的隔离开关，只 是结构上与负荷开关不同，相对来说简单一些。 • 3、负荷开关和隔离开关，都可以形成明显断 开点，大部分断路器不具隔离功能，也有少数断 路器具隔离功能。 • 4、隔离开关不具备保护功能，负荷开关的保 护一般是加熔断器保护，只有速断和过流 • 5、断路器的开断容量可以在制造过程中做的 很高。主要是依靠加电流互感器配合二次设备来 保护。可具有短路保护、过载保护、漏电保护等 功能。
高压负荷开关概要
九、高压负荷开关的选择
如何选择 高压负荷开关的选择与断路器的选择基 本相同,必须满足额定电压、额定电流、开 断电流、极限电流及热稳定度五个条件
谢谢观赏
高压负荷开关（QL）
广东水利电力职业技术 学院
一.简介
高压负荷开关是一种功能介于高压断路 器和高压隔离开关之间的电器，高压负荷开 关常与高压熔断器串联配合使用，用于控制 电力变压器。高压负荷开关具有简单的灭弧 装置，因而能通断一定的负荷电流和过负荷 电流。但是它不能断开短路电流，所以它一 般与高压熔断器串联使用，借助熔断器来进 行短路保器串连使用。（功能接近于高压断路器，可以简 化配电装置及继电保护，降低设备费用）
七.负荷开关、隔离开关和断路器的区别 • 1、负荷开关是可以带负荷分断的，有自灭弧 功能，但它的开断容量很小很有限。 • 2、隔离开关一般是不能带负荷分断的，结构 上没有灭弧罩，也有能分断负荷的隔离开关，只 是结构上与负荷开关不同，相对来说简单一些。 • 3、负荷开关和隔离开关，都可以形成明显断 开点，大部分断路器不具隔离功能，也有少数断 路器具隔离功能。 • 4、隔离开关不具备保护功能，负荷开关的保 护一般是加熔断器保护，只有速断和过流 • 5、断路器的开断容量可以在制造过程中做的 很高。主要是依靠加电流互感器配合二次设备来 保护。可具有短路保护、过载保护、漏电保护等 功能。
FN3—10RT型高压负荷开关
1主轴，2上绝缘子兼气缸，3连杆，4下绝缘子， 5框架，6 RN1型高压熔断器，7下触座，8闸刀， 9弧动触头，10绝缘喷嘴(内有弧静触头)，11主 静触头，12上触座，13断路弹簧，14绝缘拉杆， 15热脱扣器
高压负荷开关的压气式灭弧装置工作示意图
1弧动触头，2绝缘喷嘴，3弧静触头，4接线端子，5气缸，6活 塞，7上绝缘子，8主静触头，9电弧
负荷开关技术参数
FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。
