现代通信网(复习资料)
现代通信网络复习总结
通信网的分类：（1）业务种类分：电话网、数据通信网、广播电视网等（2）所传输的信号形式分：数字网、模拟网（3）服务范围分：本地网、长途网和国际网（4）运营方式分：公共通信网、专用通信网（5）所采用的传输媒介分：有线通信网、无线通信网通信网的基本结构（拓扑）（1）网形网：网内任何两个节点之间均有线路相连（2）星形网：又称辐射网，即一个节点作为辐射点，该点与其他节点均有线路相连（3）复合型网：由网形网和星形网符合而成（4）总线型网：所有节点都连接在一个公共传输通道总线上（5）环形网：（6）线形网：（7）树形网：可以看成是星形拓扑的扩展，节点按层次进行连接，信息交换主要在上、下节点之间进行。
通信网的组成1）信息传送它是通信网的基本任务，传送的信息有三大类：用户信息、信令信息、管理信息，信息传输主要由交换节点、传输系统来完成。
（2）信息处理网络对信息的处理方式对最终用户是不可见的，主要目的是增强通信的有效性、可靠性和安全性。
3）信令机制它是通信网上任意两个通信实体间为实现某一通信任务，进行控制信息交换的机制，如NO.7信令、TCP/IP协议等。
（4）网络管理它负责网络的运营管理、维护管理、资源管理，以保证网络在正常和故障情况下的服务质量。
是整个网络中最具有智能的部分，已形成的网络管理标准有：电信管理网标准TMN系列，计算机网络管理标准SNMP等。
交换技术类型（一）电路交换；（二）分组交换；（三）快速分组交换－－A TM；（四）IP交换（五）广义交换－－软交换、光交换、P2P交换“交换”(switching)的含义就是转接——把一条电话线转接到另一条电话线，使它们连通起来。
（电话网）从通信资源的分配角度来看，“交换”就是按照某种方式动态地分配传输线路的资源。
1）电路交换（Circuit Switching）ITU定义为：“根据请求，从一套入口和出口中，建立起一条为传输信息而从指定入口到指定出口的连接”。
电路交换是一种电路间的实时交换，所谓实时，是指任意用户呼叫另一用户时，应立即在两用户之间建立通信电路的连接，这时通信网内的相关设备和线路都被这一对用户占用着，不能再为其他用户服务，这种在一次呼叫中由通信网根据用户要求在指定的呼叫路由上固定分配设备的交换方式，称之为电路交换方式。
现代通信网络复习资料
1-1概述1．现代通信网的结构水平视图（根据用户接入网络的实际物理连接来划分）▪用户驻地网、接入网、核心网垂直视图（根据功能划分）▪应用层、业务网、传送网、支撑网▪Customer Premises Network▪CPN是用户自有网络，指用户终端至用户驻地业务集中点之间所包含的传输及线路等相关设施。
小至电话机，大至局域网。
▪实现用户和业务的集中，信息的变换与适配、复用与交换、寻址与选路等功能。
▪Core Network▪核心网是电信网的骨干，由现有的和未来的宽带、高速骨干传输网和大型中心交换节点构成。
▪发展：统一的IP核心网▪所有的业务，从传统电话、移动通信漫游、新一代综合业务VoIP，到电子商务、综合应用服务，乃至交互式电视业务全部都由统一的核心IP网来完成，差别仅仅在于接入网。
▪统一的IP核心网用统一的设备代替了原来各系统的独立设备，可以大大降低开发和运营成本。
应用层：▪业务▪模拟与数字视音频业务：电话/IN/IP Phone etc.▪数据通信业务：电子商务/email▪多媒体通信业务：分配型/交互型▪终端技术▪音频通信终端：电话/数字电话/手机▪图形图像通信终端：传真机▪视频通信终端：显示器/视频监视器▪数据通信终端：MODEM/可视电话业务网技术：▪电路交换技术▪分组交换技术▪如X.25分组交换网、帧中继网、数字数据网、综合业务数字网、Internet等。
▪智能网技术▪移动通信网技术传送网技术：▪传输媒介▪电缆、微波、通信卫星、光纤▪传输系统▪传输设备•光端机、微波收发信机、卫星地面站收发信机等▪传输复用设备•频分复用、时分复用、统计时分复用、波分复用支撑网技术：▪信令网▪采用公共信道信令技术。
实现网络节点间信令的传输和转接▪同步网▪实现数字交换局之间、数字交换局和传输设备间信号的时钟同步▪电信管理网▪监视网络的运行，最大限度地利用网络中一切可利用的资源电路交换方式：▪需经历建立连接、通话、拆除连接三个阶段▪网络中两用户建立连接及通话过程中，两用户间的物理链路始终被占用。

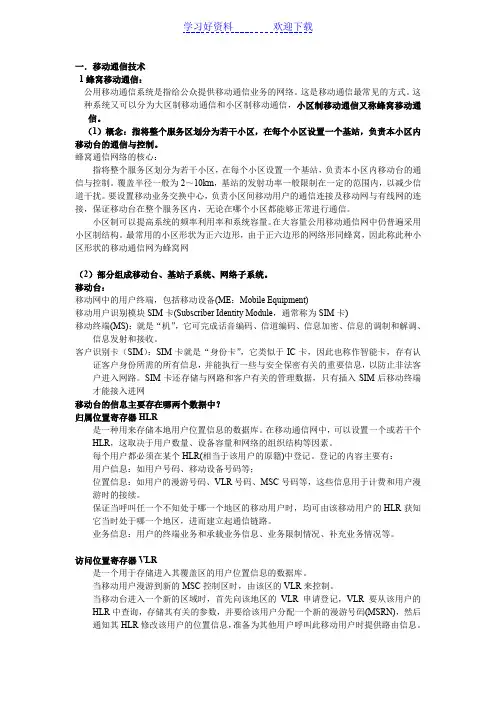

现代通信网复习总结
一．移动通信技术1蜂窝移动通信：公用移动通信系统是指给公众提供移动通信业务的网络。
这是移动通信最常见的方式。
这种系统又可以分为大区制移动通信和小区制移动通信，小区制移动通信又称蜂窝移动通信。
（1）概念：指将整个服务区划分为若干小区，在每个小区设置一个基站，负责本小区内移动台的通信与控制。
蜂窝通信网络的核心：指将整个服务区划分为若干小区，在每个小区设置一个基站，负责本小区内移动台的通信与控制。
覆盖半径一般为2～10km，基站的发射功率一般限制在一定的范围内，以减少信道干扰。
要设置移动业务交换中心，负责小区间移动用户的通信连接及移动网与有线网的连接，保证移动台在整个服务区内，无论在哪个小区都能够正常进行通信。
小区制可以提高系统的频率利用率和系统容量。
在大容量公用移动通信网中仍普遍采用小区制结构。
最常用的小区形状为正六边形，由于正六边形的网络形同蜂窝，因此称此种小区形状的移动通信网为蜂窝网（2）部分组成移动台、基站子系统、网络子系统。
移动台：移动网中的用户终端，包括移动设备(ME：Mobile Equipment)移动用户识别模块SIM卡(Subscriber Identity Module，通常称为SIM卡)移动终端(MS)：就是“机”，它可完成话音编码、信道编码、信息加密、信息的调制和解调、信息发射和接收。
客户识别卡（SIM）：SIM卡就是“身份卡”，它类似于IC卡，因此也称作智能卡，存有认证客户身份所需的所有信息，并能执行一些与安全保密有关的重要信息，以防止非法客户进入网路。
SIM卡还存储与网路和客户有关的管理数据，只有插入SIM后移动终端才能接入进网移动台的信息主要存在哪两个数据中？归属位置寄存器HLR是一种用来存储本地用户位置信息的数据库。
在移动通信网中，可以设置一个或若干个HLR，这取决于用户数量、设备容量和网络的组织结构等因素。
每个用户都必须在某个HLR(相当于该用户的原籍)中登记。
登记的内容主要有：用户信息：如用户号码、移动设备号码等；位置信息：如用户的漫游号码、VLR号码、MSC号码等，这些信息用于计费和用户漫游时的接续。
现代通信网络复习资料
1-1概述1．现代通信网的结构水平视图（根据用户接入网络的实际物理连接来划分）用户驻地网、接入网、核心网垂直视图（根据功能划分）应用层、业务网、传送网、支撑网Customer Premises NetworkCPN是用户自有网络，指用户终端至用户驻地业务集中点之间所包含的传输及线路等相关设施。
小至电话机，大至局域网。
实现用户和业务的集中，信息的变换与适配、复用与交换、寻址与选路等功能。
Core Network核心网是电信网的骨干，由现有的和未来的宽带、高速骨干传输网和大型中心交换节点构成。
发展：统一的IP核心网所有的业务，从传统电话、移动通信漫游、新一代综合业务VoIP，到电子商务、综合应用服务，乃至交互式电视业务全部都由统一的核心IP网来完成，差别仅仅在于接入网。
统一的IP核心网用统一的设备代替了原来各系统的独立设备，可以大大降低开发和运营成本。
应用层：业务模拟与数字视音频业务：电话/IN/IP Phone etc.数据通信业务：电子商务/email多媒体通信业务：分配型/交互型终端技术音频通信终端：电话/数字电话/手机图形图像通信终端：传真机视频通信终端：显示器/视频监视器数据通信终端：MODEM/可视电话业务网技术：电路交换技术分组交换技术如X.25分组交换网、帧中继网、数字数据网、综合业务数字网、Internet等。
智能网技术移动通信网技术传送网技术：传输媒介电缆、微波、通信卫星、光纤传输系统传输设备•光端机、微波收发信机、卫星地面站收发信机等传输复用设备•频分复用、时分复用、统计时分复用、波分复用支撑网技术：信令网采用公共信道信令技术。
实现网络节点间信令的传输和转接 同步网实现数字交换局之间、数字交换局和传输设备间信号的时钟同步 电信管理网监视网络的运行，最大限度地利用网络中一切可利用的资源电路交换方式：需经历建立连接、通话、拆除连接三个阶段网络中两用户建立连接及通话过程中，两用户间的物理链路始终被占用。
现代通信网复习题
3
高速传输
2
全球覆盖
现代通信网提供了更快的数据传输速度，
现代通信网实现了全球性的覆盖，将世界
使人们能够迅速共享和访问信息。
各地的人们紧密连接在一起。
多样化的服务
4
安全保障
现代通信网支持语音通话、视频聊天、在
现代通信网采用了各种安全措施，如加密
线购物、娱乐等多种服务。
技术和认证机制，以保护用户的隐私和数
于处理和转发数据。
息的正确传输和交流。
传统通信网的演变
传统电话网
模拟调制解调器
传真机
过去的传统电话网以固定电话
模拟调制解调器使用电话线路
传真机通过电话线路将文件的
为主，通过有线电话线路进行
将模拟信号转换为数字信号，
副本传输到远程位置，实现了
语音通信。
实现了数据的传输。
文档的快速传真。
现代通信网的特点
物联网将连接各种智能设备，
人工智能将与通信网络结合，
更低的延迟和更大的带宽，
实现智能家居、智慧城市等
推动自动化、智能化和自主
支持更多的设备和应用。
领域的创新和发展。
决策的发展。
访问。
3
光纤通信
光纤通信利用光纤来传输信息，提供了更快、更远的传输距离和更高的带宽。
通信网络的组成部分
传输介质
通信设备
协议和标准
通信网络的传输介质包括光
通信设备包括路由器、交换
通信网络依赖于各种协议和
纤、电缆和无线信号塔，用
机、服务器和移动设备，用
标准，如TCP/IP，以确保信
于传输数据和信号。
全球互联
多种媒体
通信网络使全球范围内的人们能够进行实时

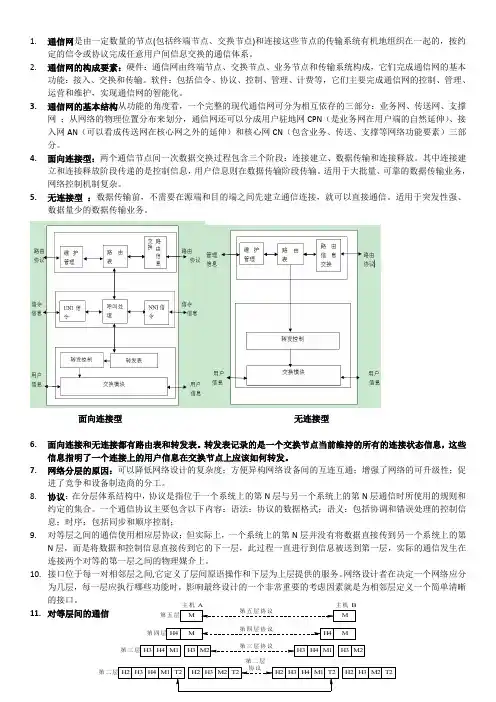

现代通信网复习 重点
1. 通信网是由一定数量的节点(包括终端节点、交换节点)和连接这些节点的传输系统有机地组织在一起的，按约定的信令或协议完成任意用户间信息交换的通信体系。
2. 通信网的构成要素：硬件：通信网由终端节点、交换节点、业务节点和传输系统构成，它们完成通信网的基本功能：接入、交换和传输。
软件：包括信令、协议、控制、管理、计费等，它们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。
3. 通信网的基本结构从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网 ；从网络的物理位置分布来划分，通信网还可以分成用户驻地网CPN （是业务网在用户端的自然延伸）、接入网AN （可以看成传送网在核心网之外的延伸）和核心网CN （包含业务、传送、支撑等网络功能要素）三部分。
4. 面向连接型：两个通信节点间一次数据交换过程包含三个阶段：连接建立、数据传输和连接释放。
其中连接建立和连接释放阶段传递的是控制信息，用户信息则在数据传输阶段传输。
适用于大批量、可靠的数据传输业务，网络控制机制复杂。
5. 无连接型 ：数据传输前，不需要在源端和目的端之间先建立通信连接，就可以直接通信。
适用于突发性强、数据量少的数据传输业务。
面向连接型 无连接型6. 面向连接和无连接都有路由表和转发表。
转发表记录的是一个交换节点当前维持的所有的连接状态信息，这些信息指明了一个连接上的用户信息在交换节点上应该如何转发。
7. 网络分层的原因：可以降低网络设计的复杂度；方便异构网络设备间的互连互通；增强了网络的可升级性；促进了竞争和设备制造商的分工。
8. 协议：在分层体系结构中，协议是指位于一个系统上的第N 层与另一个系统上的第N 层通信时所使用的规则和约定的集合。
一个通信协议主要包含以下内容：语法：协议的数据格式；语义：包括协调和错误处理的控制信息；时序：包括同步和顺序控制；9. 对等层之间的通信使用相应层协议；但实际上，一个系统上的第N 层并没有将数据直接传到另一个系统上的第N 层，而是将数据和控制信息直接传到它的下一层，此过程一直进行到信息被送到第一层，实际的通信发生在连接两个对等的第一层之间的物理媒介上。
现代通信网复习资料
通信网的组成：硬件：通信网由终端节点、交换节点、业务节点和传输系统构成。
功能：它们完成通信网的基本功能：接入、交换和传输。
软件：包括信令、协议、控制、管理、计费等。
功能：它们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。
现代通信网组成：●业务网（电话网、Internet、移动网、ATM网）●传送网（SDH/SONET、光传送网）●支撑网（信令网、管理网、同步网）对等层通信：对等层之间的通信使用相应层协议，即点到点通信。
相邻层通信：指上下层之间原语的通信。
电话网与分组网区别：1．差错控制：●对于电话网，不提供差错控制机制。
●对于数据网，提供相应的差错控制机制。
在目前的分组数据网上，主要采用基于帧校验序列FCS的差错检测和发端重发纠错机制实现差错控制。
2．拥塞控制：●电话网中，拥塞控制只在网络入口处执行。
●分组数据网中均提供了相应的拥塞控制机制。
3．路由选择：●电话通信网，通常采用静态路由技术。
但到任意目的地，除正常路由外，都会配置两、三条迂回路由，以提高可靠性。
●采用虚电路方式的分组数据网，情况与电话网类似。
●采用数据报方式的分组数据网，一般都支持自适应的路由选择技术。
4．流量控制：●对于电话通信网，无需提供流量控制机制。
●对于分组数据网，必须进行流量控制。
TMN管理功能：故障管理、账务管理、配置管理、性能管理、安全管理传送网的组成单元●复用器TM●分插复用器ADM●数字交叉连接设备DXC基带：将数字信号1或0直接用两种不同的电压来表示，然后送到线路上去传输。
宽带：将基带信号进行调制后形成的频分复用模拟信号。
信令分类：1．按信令的工作区域分（用户线信令/间信令）2. 按所完成的功能分（监视信令、地址信令、维护管理信令）3．按信令的传送方向分（前向信令、后向信令）4．按信令信道与用户信息传送信道的关系分（随路信令CAS、公共信道信令CCS）帧间隔时间：10Mbit/s以太网升级到100Mbit/s，由于数据传输率提高了，帧的发送时间会按比例缩短，将帧间间隔时间由原来的9.6μs，改为0.96μs。
现代通信网络复习及答案(改正)
现代通信网络复习及答案（改正）《现代通信网络》复习题1、单选题1. 一座大楼内的一个计算机网络系统，属于（）。
A. PANB. LANC. MAND. WAN2. 计算机网络中可以共享的资源包括（）。
A. 硬件、软件、数据、通信信道B. 主机、外设、软件、通信信道C. 硬件、程序、数据、通信信道D. 主机、程序、数据、通信信道3. 计算机网络是计算机技术和通信技术相结合的产物，这种结合开始于（）。
A. 20世纪50年代B. 20世纪60年代初期C. 20世纪60年代中期D. 20世纪70年代4. 世界上第一个计算机网络是（）。
A. ARPANETB. ChinaNetC. InternetD. CERNET5. 星形. 总线形. 环形和网状形是按照（）分类。
A.网络跨度B. 网络拓扑C. 管理性质D. 网络功能6. 计算机互联的主要目的是（）。
A. 确定网络协议B. 将计算机技术与通信技术相结合C. 集中计算D. 资源共享7. 计算机网络建立的主要目的是实现计算机资源的共享。
计算机资源主要指计算机（）。
A. 软件与数据库B. 服务器、工作站与软件C. 硬件、软件与数据D. 通信子网与资源子网8. 以下的网络分类方法中，哪一组分类方法有误（）。
A. 局域网/广域网B. 对等网/城域网C. 环型网/星型网D. 有线网/无线网9. 局部地区通信网络简称局域网，英文缩写为（）。
A. WANB. LANC. SAND. MAN10. 在OSI模型中，NIC（网络接口卡）属于（）。
A. 物理层B. 数据链路层C. 网络层D. 运输层11. 在OSI模型中，为网络用户间的通信提供专用程序的层次是（）。
A. 运输层B. 会话层C. 表示层D. 应用层12. 在OSI模型中，为实现有效、可靠的数据传输，必须对传输操作进行严格的控制和管理，完成这项工作的层次是（）。
1A. 物理层B. 数据链路层C. 网络层D. 运输层13. 在OSI模型中，物理层存在四个特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1第一代移动通信系统典型代表有AMPS FACS第二代移动通信系统典型代表有GSM IS-95.
2.3G的三大主流标准分别是WCDMA TD-SCDMA CDMA2000
3.3G标准化组织有两个分别为3GPP 3GPP2
4.欧洲和日本提出的WCDMA 核心网采用GSM GPRS以继承当前的GSM系统北美提出的WCDMA 2000核心网采用is-41以兼容当前的is-95CDMA系统。
5.CDMA技术与其它采用多址技术比较在相同频谱利用情况下，CDMA容量是GSM的4.5倍。
6.扩频通信的基本理论依据香农公式，该公式为C=B*LOG（1+s/n）得出的基本结论是如果信道容量不变信号带宽B和信噪比是可以互换的。
7.FDM是以不同的频率信道实现通信的TDMA是以不同的时隙实现通信的CDMA是以不同的代码序列实现通信的。
8．CDMA扩频通信系统有3种实现方式，直接序列扩频跳频序列扩频跳时扩频
9．在扩频通信系统中扩频吗采用PN码
10信道编码的目的将信号转为适合信道传输的形式。
并提高信息传输的有效性信道编码的目的是以加入冗余的码元为代价换取信息吗元在传输中可靠性的提高。
11．CDMA系统中切换技术包括软切换更软切换频率间的硬切换。
其中软切换是CDMA移动通信所特有的
12.CDMA是一个自干扰系统，所有用户共同使用同一频率所以远近效应问题更加突出，
13.按照通信的上下行链路方向功控可以分为前向功控与反向功控其中反向功控包括反向开环功控反向同功控反向外环功功率控制。
14.通常把UNTS系统也称为WCDMA移动通信系统其系统带宽是5M 码片速率是3.84M调整方式上行为BPSK 下行为QPSK 15WCDMA的基站同步方式可以是同步或异步多址接入方式为CDMA-DS 调制方式为导频辅助相干解调。
16.TD SCDMA是世界上第一个采用时分双工方式TDD和智能天线技术的公众陆地移动通信系统也是唯一采用同步CDNAIS 和LCR的第三代移动通信系统同时采用了多用户检测软件无线电接力切换
17智能天线分为切换载波天线和自适应天线
18.多用户检测包括联合检测和干扰消除两种类型联合检测性能优于干扰消除但复杂度也高于干扰消除一般在基站测采用联合检查在终端采用干扰消除。
19.移动MS是公用CDMA移动通信网那个中移动通信网使用的设备也是用户能够直接接触的整个CDMA系统中的唯一设备。
20基站子系统是由BTS BSC这两部分功能实体构成。
21.CDMA2000系统中有两种扩展技术分别是多载波MS和直接扩频PS
22CDMA2000前向链路采用的发射分集方式有三种正交发射分集空时发射分集多载波分集
23无线接入网由BSC BTS PCF 其中BSC BTS和称为BSS
24.WIMAX的技术优势为传输距离远接入速度高无最后一公里瓶颈和提供广泛的多媒体服务。
25wiman的MAC层可以划分为3个子层他们分别是面向业务汇聚层和公共部分子层安全子层
名词解释
1移动通信是指通信中一方或者双方均处于移动状态的通信方式。
23G业务是第一类业务中的蜂窝移动通信业务，就是指第三代移动通信网络提供的语音数据视频图像业务、
3扩频通信。
即扩展频谱通信他与光纤通信，卫星通信，一同被誉为进入信息是时代的三大高新技术通信传输方式
4码分多址，包括两个技术，一个是码分技术基础基础是扩频通信技术，一个是多址技术，将两个基本技术结合在一起并吸取关键技术，形成码分多址移动通信系统的而技术支撑。
5空闲切换当移动台在空闲的状态下，以一个小区移动到另一个小区时必须切换到新的寻呼信道上，当新的导频比当前服务导频高3db时移动台自动进行空闲切换。
6软件无线电。
在通用芯片上香软件实现相同芯片的功能。
7智能天线，具有波束形成能力的天线阵列可以形成特定的天线波束实现定向发送接收。
8 简单IP 类似与拨号上网每次随机分配的IP 地址动态可变
9 1*EV-DV 一个时刻具有一个在接收服务不同用户在不同时刻接收服务
10移动IP解决移动的数据传输而采用的技术。
11WIMAX 全球微波接入互联操作性有称802.16无限城域网是一种为业务与同步提供的宽带无限连接
12WMBA是802局域对同标准LMSC由802 lmos执行稳定直接领导。
1移动通信与固定通信相比你，具有什么特点
答1移动通信必须利用无线电波进行传输2在复杂的干扰环境运行3可以利用的频道资源有限业务要求与日俱增4有多径衰落现象多普勒效应远近阴影效应5网络结构多种多样网络管理和控制必须有效6移动设备必须适应与移动环境下使用
2 3G的目标是什么
答1全球统一频段统一标准无缝覆盖2高校的频谱效率成本更低3高服务质量4易于2g系统演进过程5提供多媒体业务
3 简述扩频通信的主要特点
答1抗干扰能力强2提高了频率利用率3保密性好4可以突出码分多址5软容量6能精确定时和测距
5 为什么要采用交织技术
答1无限传输干扰和误码通常在某个较小时间段发生影响连接的几个脉冲2把语音帧类的比特顺序按一定的规划错开是原来连续的比特分散到若干个突发脉冲中传输可分散误码是连接的长吗分多个短吗以便于纠错
6 简述WCDMA的技术特点
答1基站同步方式支持同异步2调制方式上行链路下行QPSK3调制方式辅助的相干解调4多址接入方式CDMA-d
7 简述WCDMA中的功率控制的目的和分类
1功率控制通过基站和移动台发射功率的限制和优化，使得所有用户终端的信号到达接收机时具有相同的功率，可以克服远近效应，补偿衰弱，提高系统容量2开环功控和闭环功控内环功控和外环功控集中空和公布功控
8 简述TD-SCDMA的特点TDD模式第码片速率采用智能天线上行同步联合检测技术适合软件无线电的应用
9 简述智能天线技术的优缺点
答1线的波束复形的结果等效于增大天线的诤益提高接收灵敏度
2刻复了多径传播引起的数字移动通信系统性能的恶化，3降低多用户干扰问题，减少小区间干扰
4提供的终端方位信息，可以用来定位5可以用多台小功率放大器代替大功率放大
6实现信道的动态分布7实现接力切换，提高了系统容量和效率、
10简述移动IP 的实现
答1代理收索，判断移动节点当前在反向链路上还是在外地链路上2注册通向注册多个转变地址，家乡代理将选移动节点地址3数据包的链路主要考虑当前移动节点在外链路上的情节
11 简述WIMAX的主要特点答。
传输距离远接入速度高无最后一公里瓶颈
12 简述WIMAX 组网方案有那些答。
固定组网技术采用3.5M进行规划移动组网IPV4 V6核心网
13 简述WIMAX与WI-FI 3G 的区别是什么
答wifi无线局域网接入技术信号传输几百米接入局域网从而实现以英特网的连接使用无绳电话当设备使用的信道是一个热点和一个高速互联网连接就可以建立一个网络
wimax无限局域接入技术信号传输半级可以达到50km还能解决无线接入问题广域网技术不仅能够解决无线接入问题还能作为有线接入网络的无线拓展
3G是一种广域网技术，是全球移动综合业务数字网目标是实现所有地区无缝连接覆盖，从而是用户在任何地方可以使用系统提供的各种服务。
