建筑防水材料的人工加速老化试验
建筑防水材料的性能测试与评价方法

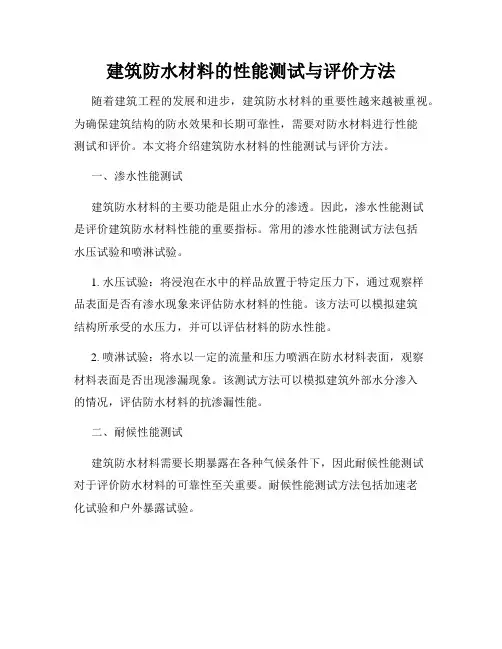

建筑防水材料的性能测试与评价方法随着建筑工程的发展和进步，建筑防水材料的重要性越来越被重视。
为确保建筑结构的防水效果和长期可靠性，需要对防水材料进行性能测试和评价。
本文将介绍建筑防水材料的性能测试与评价方法。
一、渗水性能测试建筑防水材料的主要功能是阻止水分的渗透。
因此，渗水性能测试是评价建筑防水材料性能的重要指标。
常用的渗水性能测试方法包括水压试验和喷淋试验。
1. 水压试验：将浸泡在水中的样品放置于特定压力下，通过观察样品表面是否有渗水现象来评估防水材料的性能。
该方法可以模拟建筑结构所承受的水压力，并可以评估材料的防水性能。
2. 喷淋试验：将水以一定的流量和压力喷洒在防水材料表面，观察材料表面是否出现渗漏现象。
该测试方法可以模拟建筑外部水分渗入的情况，评估防水材料的抗渗漏性能。
二、耐候性能测试建筑防水材料需要长期暴露在各种气候条件下，因此耐候性能测试对于评价防水材料的可靠性至关重要。
耐候性能测试方法包括加速老化试验和户外暴露试验。
1. 加速老化试验：通过模拟长期自然环境下的气候条件，如温度、湿度、紫外线照射等，以加速材料老化过程。
通过评估材料外观、物理性能和化学性能的变化来评估材料的耐候性能。
2. 户外暴露试验：将防水材料暴露在自然环境中，通过观察材料的表面变化、物理性能和化学性能的变化来评估材料的耐候性能。
该试验方法更接近实际使用条件，能够更准确地评估材料的耐候性能。
三、机械性能测试建筑防水材料需要具备一定的机械性能，以保证其在施工和使用过程中的可靠性。
机械性能测试包括抗张强度、抗撕裂强度和抗压强度等。
1. 抗张强度测试：通过在拉伸负载下测试材料的抗张强度来评估材料的机械性能。
该测试方法可以评估材料受力情况下的强度和变形特性。
2. 抗撕裂强度测试：通过在垂直和水平方向施加撕裂负载来测试材料的抗撕裂强度。
该测试方法可以评估材料在受到撕裂作用时的韧性和耐久性。
3. 抗压强度测试：通过在材料上施加压力来测试材料的抗压强度。
建筑防水材料的人工加速老化试验汇总

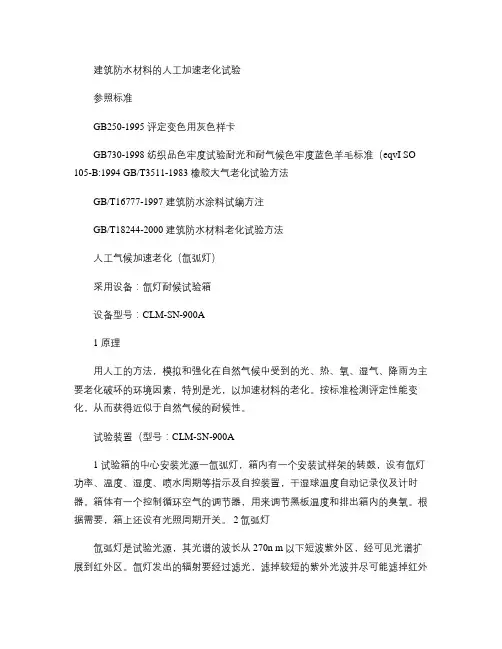

建筑防水材料的人工加速老化试验参照标准GB250-1995 评定变色用灰色样卡GB730-1998 纺织品色牢度试验耐光和耐气候色牢度蓝色羊毛标准（eqvI SO 105-B:1994 GB/T3511-1983 橡胶大气老化试验方法GB/T16777-1997 建筑防水涂料试编方注GB/T18244-2000 建筑防水材料老化试验方法人工气候加速老化（氙弧灯）采用设备：氙灯耐候试验箱设备型号：CLM-SN-900A1 原理用人工的方法，模拟和强化在自然气候中受到的光、热、氧、湿气、降雨为主要老化破坏的环境因素，特别是光，以加速材料的老化。
按标准检测评定性能变化，从而获得近似于自然气候的耐候性。
试验装置（型号：CLM-SN-900A1 试验箱的中心安装光源一氙弧灯，箱内有一个安装试样架的转鼓，设有氙灯功率、温度、湿度、喷水周期等指示及自控装置，干湿球温度自动记录仪及计时器。
箱体有一个控制循环空气的调节器，用来调节黑板温度和排出箱内的臭氧。
根据需要，箱上还设有光照周期开关。
2氙弧灯氙弧灯是试验光源，其光谱的波长从270n m以下短波紫外区，经可见光谱扩展到红外区。
氙灯发出的辐射要经过滤光，滤掉较短的紫外光波并尽可能滤掉红外光波，使达到试样表面的光谱极接近太阳光的光谱，与表4的光谱能量分布一致。
建议选择波长在290 nm至800 nm间的辐照度为550 W/m'o试验步骤3.4.1 试样安装除另有规定，试样一般按自由状态安装在试样架上，应避免试样受外应力的作用。
试样架固定在试验箱的转鼓上时，试样的曝露面要对正光源，试样工作区面积要完全曝露在有效的光源范围，并且要方便调换试样的位置。
在与氙灯轴平行的试样架上，任意两点的试样表面辐照度的变化不应超过to ％，否则应定期调换试样位置，使其在每一位置都得到相等的辐照度。
3.4.2 曝露试验开动试验箱，调好规定的试验条件，并记录开始曝露时间。
在整个曝露期间要保持规定的试验条件恒定。
自粘聚合物改性沥青防水卷材耐老化性能试验研究

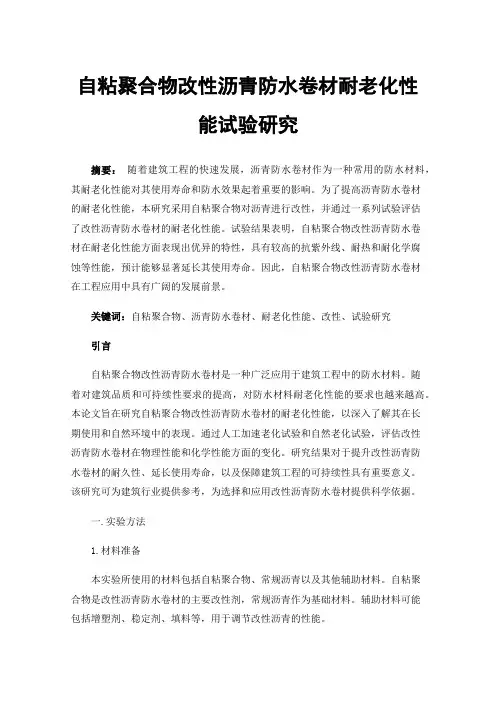

自粘聚合物改性沥青防水卷材耐老化性能试验研究摘要：随着建筑工程的快速发展，沥青防水卷材作为一种常用的防水材料，其耐老化性能对其使用寿命和防水效果起着重要的影响。
为了提高沥青防水卷材的耐老化性能，本研究采用自粘聚合物对沥青进行改性，并通过一系列试验评估了改性沥青防水卷材的耐老化性能。
试验结果表明，自粘聚合物改性沥青防水卷材在耐老化性能方面表现出优异的特性，具有较高的抗紫外线、耐热和耐化学腐蚀等性能，预计能够显著延长其使用寿命。
因此，自粘聚合物改性沥青防水卷材在工程应用中具有广阔的发展前景。
关键词：自粘聚合物、沥青防水卷材、耐老化性能、改性、试验研究引言自粘聚合物改性沥青防水卷材是一种广泛应用于建筑工程中的防水材料。
随着对建筑品质和可持续性要求的提高，对防水材料耐老化性能的要求也越来越高。
本论文旨在研究自粘聚合物改性沥青防水卷材的耐老化性能，以深入了解其在长期使用和自然环境中的表现。
通过人工加速老化试验和自然老化试验，评估改性沥青防水卷材在物理性能和化学性能方面的变化。
研究结果对于提升改性沥青防水卷材的耐久性、延长使用寿命，以及保障建筑工程的可持续性具有重要意义。
该研究可为建筑行业提供参考，为选择和应用改性沥青防水卷材提供科学依据。
一.实验方法1.材料准备本实验所使用的材料包括自粘聚合物、常规沥青以及其他辅助材料。
自粘聚合物是改性沥青防水卷材的主要改性剂，常规沥青作为基础材料。
辅助材料可能包括增塑剂、稳定剂、填料等，用于调节改性沥青的性能。
2.沥青改性过程在实验室条件下，按照预先确定的比例将自粘聚合物、常规沥青和辅助材料混合，进行沥青改性。
具体的改性过程包括以下步骤：（1）预处理：将自粘聚合物和常规沥青分别进行预处理。
预处理可能包括溶解、研磨或加热等步骤，以确保材料能够均匀混合。
（2）混合：将预处理后的自粘聚合物和常规沥青按照预定的比例混合在一起。
可以采用机械搅拌设备或其他适当的方法进行混合，以获得均匀的改性沥青。
防水材料的性能测试与评价
防水材料的性能测试与评价防水材料是一种应用广泛的建筑材料，它的性能对于建筑的耐久性和使用寿命至关重要。
为了确保防水材料的质量和可靠性，各种性能测试方法被广泛应用于防水材料的研究和评价。
本文将介绍常见的防水材料性能测试方法，并探讨如何评价防水材料的性能。
一、防水材料的性能测试1. 抗渗透性测试抗渗透性是衡量防水材料性能的重要指标之一。
常见的抗渗透性测试方法包括压力法测试和涂层表面防水材料抗渗透性能测试。
（1）压力法测试：该测试方法使用特定的水压力将水渗透到防水材料上，通过观察和测量防水材料的渗透性能来评估其质量。
这种测试方法通常适用于对防水材料的整体性能进行评价。
（2）涂层表面防水材料抗渗透性能测试：该测试方法主要用于评估涂层表面防水材料的抗渗透性。
测试时，将涂层表面浸泡在水中，观察其是否渗水，以及渗水的速度和程度。
2. 拉伸强度测试拉伸强度是衡量防水材料抗拉伸能力的指标之一。
拉伸强度测试通过施加拉力来评估防水材料的强度和耐久性。
常用的拉伸强度测试方法包括拉伸试验和撕裂试验。
（1）拉伸试验：该测试方法通常使用拉力机来施加拉力，测量防水材料在一定拉力下的断裂点。
通过该测试可以得出防水材料的抗拉强度和延展性。
（2）撕裂试验：撕裂试验主要用于评估防水材料的撕裂强度。
测试时，将防水材料做成特定形状的试样，施加拉力以撕裂试样，根据试样撕裂的力和路径来评估防水材料的撕裂强度。
3. 耐候性测试耐候性是指防水材料在长期暴露于自然环境中，如紫外线、温度变化、酸雨等的影响下，仍然保持其原有性能的能力。
常见的耐候性测试方法包括人工气候老化试验和自然气候暴露试验。
（1）人工气候老化试验：该测试方法通过模拟自然环境的气候条件，如温度、湿度、光照等，在实验室中对防水材料进行长时间的加速老化测试。
通过观察和测量防水材料的性能变化情况，评估其耐候性能。
（2）自然气候暴露试验：该测试方法将防水材料暴露在自然环境下，经历各种气候条件的变化，观察和测量防水材料的性能变化情况。
建筑防水材料热空气老化试验
建筑防水材料热空气老化试验老化、损坏程度可分为3个等级:1级老化损坏程度为轻度质量下降，如涂膜出现光泽下降，多少有些粉化、褪色和变色，已开始受到污染，有些浮浆和浆皮，一般认为此时进行涂饰更新有些过早。
2级老化损坏程度为质量下降已到不论从美观上、维护上和使用功能方面都需要更新涂饰的时候了。
如表面光泽进一步降低，粉化和变褪色现象到处可见，罩面层消耗得差不多了涂层出现表面开裂、膨胀、少量剥落和露出骨料现象，表面逐渐开始出现脱落现象，浮浆与浆皮多处可见，污染程度增大，附着强度降低。
福龙轩认为此时进行涂饰更新最合适。
3级老化损坏程度为质量下降到如不立即进行涂饰更新就直接使基层受到影响，如老化裂缝已深到基层，出现明显的空鼓、剥离，脱落多处可见，浮浆和浆皮到处可见，主层涂料开始消耗，附着强进度大幅度降低，严重的地方露出了基层，这时行涂饰更新，必须对相当数量的旧涂膜处理，程费用大增，是最不经济的涂饰更新。
实验方法中是通过1、热空气老化试验，80℃℃、168小时后的性能变化情况;2、臭氧老化试验，一定浓度的臭氧，在40℃168小时后的性能变化;3、人工气候老化试验，模拟自然气候的光、热氧、湿气、降雨的方法4、酸处理试验;5、碱处理试验等。
实验方法:涂膜防水:在屋面或地下建筑物表面找平层上抹压或涂刷具有防水能力的液态涂料。
常用的防涂料有沥青基类、化工副产品类及合成树脂类。
①沥青基防水涂料有溶剂型和乳液型。
乳液型中以橡胶改性乳化沥青防水涂料性能较好，施工便，价格低廉。
石灰膏乳化沥青涂料也有一定效果。
②化工副产品类多为苯乙烯焦油加增韧剂或乳化剂配制而成，或用合成脂肪酸残渣加溶剂制成。
性能不够稳定，影响防水效果。
建材涂料防水标准
GB55030-2022《建筑与市政工程防水通用规范》，自2023年4月1日起实施。
其中不仅对工程建设所采取的技术和方法进行了规范，也对防水材料的性能进行了阐述，本文对防水涂料部分进行了详细汇总。
对所有防水材料的通用标准：（一）防水材料的耐久性应与工程防水设计工作年限相适应：地下工程防水设计不应低于工程结构设计工作年限；屋面工程防水设计不应低于20年；室内工程不应低于25年；桥梁工程桥面防水设计不应低于桥面铺装设计；非侵蚀性介质蓄水类工程内壁不应低于10年。
（二）防水材料选用应符合下列规定：材料性能应与工程使用环境相适应；每道防水层厚度应满足防水设防的最小厚度要求；防水材料影响环境的物质和有害物质限量应满足要求。
（三）外露使用防水材料的燃烧性能等级不应低于B2级。
关于防水涂料的详细规定：（一）防水材料耐水性测试试验应按不低于23℃*14d的条件进行，试验后不应出现裂纹、分层、起泡和破碎等现象。
当用于地下工程时，浸水试验条件不应低于23℃*7d，防水涂料与基层的粘结强度浸水后保持率不应低于80%，非固化橡胶沥青防水涂料应为内聚破坏。
（二）沥青类材料的热老化测试试验应按照不低于70℃*14d的条件进行，高分子类材料的热老化测试实验应按照不低于80℃*14d的条件进行，试验后的低温柔性或低温弯折性温度升高不应超过热老化前标准值2℃。
（三）外露使用防水材料的人工气候加速老化试验应采用氙弧灯进行，340nm波长处的累计辐射能量不应小于5040kJ/(㎡·nm)，试验后材料不应出现开裂、分层、起泡、粘结和孔洞等现象。
（四）用于混凝土桥面防水工程的防水材料与混凝土基层在23℃时的粘结强度不应小于0.25MP。
（五）钢桥面防水粘结层的材料性能应能保障在交通荷载、温度作用等疲惫荷载作用下的正常使用和耐久性需求。
（六）耐根穿刺防水材料应通过耐根穿刺防水试验。
（七）长久处于腐蚀环境下的防水卷材和防水涂料，应通过腐蚀性介质耐久性测试。
GB／T16259—1996《彩色建筑材料人工气候加速颜色老化试验方法》
GB／T16259—1996《彩色建筑材料人工气候加速颜色老化
试验方法》
王继宪;尹靖宇
【期刊名称】《建材标准化与质量管理》
【年(卷),期】1997(000)001
【总页数】3页(P40-42)
【作者】王继宪;尹靖宇
【作者单位】不详;不详
【正文语种】中文
【中图分类】TU504
【相关文献】
1.氟碳喷涂和粉末喷涂彩色铝型材耐氙灯人工气候加速老化性能的研究 [J], 郭伟;王汝泉
2.轮胎外层胶人工模拟加速老化试验方法的研究进展——加速户外老化试验箱的设计和发展 [J], 王进（译）;杨军（译）
3.建筑防水材料的耐久性与人工气候加速老化——回顾GB/T 18244-2000《建筑防水材料老化试验方法》国家标准的制定与实施 [J], 杨斌
4.建筑防水材料的耐久性与人工气候加速老化——GB/T 18244-2000《建筑防水材料老化试验方法》的修订 [J], 杨斌;陈斌;赵婷婷
5.GB／T31881-2015《汽车非金属部件及材料紫外加速老化试验方法》发布 [J],因版权原因，仅展示原文概要，查看原文内容请购买。
建筑防水材料老化试验方法
建筑防水材料老化试验方法本文摘自：引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB250-1995评定变色用灰色样卡GB730-1998纺织品色牢度试验耐光和耐气候色牢度蓝色羊毛标准（eqvI SO105-B:1994)GB/T3511-1983橡胶大气老化试验方法GB/T16777-1997建筑防水涂料试编方注GB/T18244-2000建筑防水材料老化试验方法本标准附录A、附录B、附录C、附录D均为标准的附录，附录E、附录F、附录G为提示的附录。
本标准由国家建筑材料工业局提出。
本标准由全国轻质与装饰装修建筑材料标准化技术委员会归口。
本标准负责起草单位：国家建筑材料工业局标准化研究所、中国化学建筑材料公司苏州防水材料研究设计所。
本标准规定了热空气老化、臭氧老化、人工气候加速老化（A弧灯、紫外荧光灯）的试验方法。
本标准适用于建筑防水工程用的沥青基卷材与涂料、合成高分子卷材与涂料等耐老化性能对比。
其他建筑防水材料也可参照使用。
一般规定3.1试验室标准条件温度：23℃士2`C；相对湿度：45%-70%1.热空气老化试验方法设备名称换气老化试验箱设备型号CLM-QLH-1001.1原理将试验材料置于试验箱中，使其经受热和氧的加速老化作用，通过检测老化前后性能的变化，据此评价材料的耐热空气老化性能。
1.2试验装置1.2.1热空气老化试验箱(换气老化试验箱)型号：CLM-QLH-100试验箱应满足下列要求：a)工作温度：40-200`C或更高；b)温度波动度：士1`C;c)温度均匀性：温度分布应符合4.3中的温度偏差要求，见附录A（标准的附录）；d）平均风速：0.5-l.0m/s，见附录B（标准的附录）；e）换气率10100次／h，见附录C（标准的附录）、附录E（提示的附录）；f)工作室：容积一般为0.1-0.3m3，室内备有安装试件的网板或旋转架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑防水材料的人工加速老化试验
参照标准
GB250-1995 评定变色用灰色样卡
GB730-1998 纺织品色牢度试验耐光和耐气候色牢度蓝色羊毛标准（eqvI SO 105-B:1994) GB/T3511-1983 橡胶大气老化试验方法
GB/T16777-1997 建筑防水涂料试编方注
GB/T18244-2000 建筑防水材料老化试验方法
人工气候加速老化（氙弧灯）
采用设备：氙灯耐候试验箱
设备型号：CLM-SN-900A
1 原理
用人工的方法，模拟和强化在自然气候中受到的光、热、氧、湿气、降雨为主要老化破坏的环境因素，特别是光，以加速材料的老化。
按标准检测评定性能变化，从而获得近似于自然气候的耐候性。
试验装置（型号：CLM-SN-900A)
1 试验箱的中心安装光源一氙弧灯，箱内有一个安装试样架的转鼓，设有氙灯功率、温度、湿度、喷水周期等指示及自控装置，干湿球温度自动记录仪及计时器。
箱体有一个控制循环空气的调节器，用来调节黑板温度和排出箱内的臭氧。
根据需要，箱上还设有光照周期开关。
2氙弧灯
氙弧灯是试验光源，其光谱的波长从270n m以下短波紫外区，经可见光谱扩展到红外区。
氙灯发出的辐射要经过滤光，滤掉较短的紫外光波并尽可能滤掉红外光波，使达到试样表面的光谱极接近太阳光的光谱，与表4的光谱能量分布一致。
建议选择波长在290 nm至800 nm 间的辐照度为550 W/m'o
试验步骤
3.4.1 试样安装
除另有规定，试样一般按自由状态安装在试样架上，应避免试样受外应力的作用。
试样架固定在试验箱的转鼓上时，试样的曝露面要对正光源，试样工作区面积要完全曝露在有效的光源范围，并且要方便调换试样的位置。
在与氙灯轴平行的试样架上，任意两点的试样表面辐照度的变化不应超过to％，否则应定期调换试样位置，使其在每一位置都得到相等的辐照度。
3.4.2 曝露试验
开动试验箱，调好规定的试验条件，并记录开始曝露时间。
在整个曝露期间要保持规定的试验条件恒定。
放入或取出试样时，不要触摸或碰撞试样表面。
3.4.3 辐射量的测定
辐射量的测定有两种方式：
a）连续测定：用积算照度计连续测定累计总辐射量。
b) 间断测定：用辐射计测定一段曝露时间的辐射量，再求出总的辐射量。
测定时将感光器固定在适当位置上，使感光器所测得的辐射值相当于试样位置上的辐射值。
辐射量也可以用其他物质标准测定。
3.4.4 试验周期
试验期限应根据产品标准决定，以某一规定的曝露时间或辐射量，或性能降至某一规定值时的曝露时间或辐射量。
通常可选720 h(累计辐射能量1 500 MJ/m'）或更长。
3.4.5 性能测定
按预定试验周期从试验箱中取出试样进行各项性能的测定。
3.4.5.1 外观检测
用目测或仪器检测试样表面，评定曝露后试样表面颜色或其他外观变化。
试样外观检测的方法，按GB/T 3511进行。
3.4.5.2 其他性能测试按产品标准中规定进行。
3.5 试验结果
试样老化后的试验结果可用试样曝露至某一时间或辐射量时的外观变化程度或性能变化率表示，也可用试样性能变化至某一规定值所需的曝露时间或辐射量表示。
3.5.1 试样外观变化程度分0-4级，按5.5.1的规定进行评定。
3.5.2 试样性能变化可按外观、拉伸性能变化率、低温柔度或产品标准规定进行。
