2019年中考物理真题集锦——专题三十：欧姆定律实验(含答案)
2019年中考物理真题集锦——专题三十：欧姆定律实验1.（2019德州，24）探究“电流与电压和电阻的关系”：2.（2019烟台，25）利用如图所示的电路图，既可以测小灯泡的电阻（下称前者），又可以测小灯泡的电功率（下称后者）。
（1）两个实验都需要移动变阻器的滑片。
前者的作用是____________________；后者的作用是_______________。
（2）两个实验都需要测出三组电压值和电流值。
前者的目的是___________________；后者的目的是___________________。
（3）某同学按该电路图连接好实验电路，闭合开关时，发现灯泡不亮，电流表指针几乎不偏转，而电压表指针有明显偏转，分析指出故障的原因。
（4）排除故障后，闭合开关时，发现小灯泡特别亮，分析指出产生这种现象的原因。
3.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。
（3）实验结束后，小明想探究“什么情况下磁能生电”，于是他在蹄形磁铁的磁场中悬挂一根导线，导线的两端跟电流计连接，组成闭合电路，如图丙所示。
①保持导线在磁场中静止，观察到电流计的指针没有偏转，小明认为可能是电流太小，于是换成更加灵敏的电流计，观察到指针仍没有偏转。
他认为也有可能是由于磁铁磁性不够强，没有电流产生，于是更换了磁性更强的磁铁进行探究，在更换磁铁的同时，发现电流计的指针动了一下后又静止了。
你认为电流计指针“动了一下”的原因是什么？②当导线水平向右运动时，电流计指针反向偏转，为使电流计指针正向偏转，可以如何操作？请说出两种方法：；。
③根据图丙装置原理人们制成了机。
4.（2019潍坊，21）在“探究电流与电阻的关系”实验中，某小组利用电阻箱等连接了如图甲所示的实物电路（电源电压恒为6V）。
（1）用笔画线代替导线将图甲中电路连接完整（要求滑动变阻器滑片向B端滑动时接入电路的阻值变大）；（2）将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；（3）根据以上实验数据得出结论：电流与电阻成反比。
请对上述探究写出一条改进性建议______。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是_____。
5.（2019武威，21）小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；A．电阻处短路B．电阻处断路C．滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时___________；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为________V 不变，应将滑动变阻器的滑片P向________（选填“A”或“B”）移动，记录此时各表的示数。
6.（2019兰州，31）某同学采用“伏安法”测量某定值电阻R，的阻值。
（1）按图甲连接电路时，应先开关，并将滑动变阻器的滑片P移到阻值最大处。
（2）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是。
（3）排除故障后，闭合开关，改变电阻R X两端的电压，进行了三次测量。
在第三次测量中电流表的示数如图乙所示，其示数为.（4）根据三次实验数据可得，定值电阻R，的阻值为Ω。
（结果保留一位小数）（5）将电阻R X换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是.7.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。
8.2019临沂，35）在“探究电流与电阻关系”的实验中，小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线。
（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是______。
（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为______A。
（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片向______（选填“左”或“右”）端移动，这一过程中眼睛要一直观察______表示数的变化。
（5）下表是实验中记录的数据，分析数据可知：①10Ω定值电阻的功率为______W。
②当导体两端的电压一定时，通过导体的电流与导体的电阻成______比。
9.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值（1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。
要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；（3）小明继续探究，移动滑片P的过程中，电流表的最小示数为0.25A，则滑动变阻器的最大阻值为Ω。
10.（2019内江，24）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作：（1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。
由此可知，电阻丝的直径为mm，从而计算出电阻丝的横截面积S。
（2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做法（选填“等效替代”或“控制变量”）。
（3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：A．电源E（电压U＝1.5V）B．电流表A1（量程0～100mA）C．电流表A2（量程0～0.6A）D．电阻箱R0（阻值0～999.9Ω）E．待测电阻丝R（阻值约为10Ω）F．开关一个，导线若干，则：（4）为了提高实验的精确程度，在实验中电流表应选的是（选填器材前的字母代号）。
（5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。
闭合开关S前，电阻箱的阻值应调整到Ω。
（6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。
根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L 为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R 。
（7）该电阻丝1cm长度的阻值为Ω。
11.（2019北海，28）小明用如图1的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5V。
（1）连接电路时，开关应。
（2）请在图1中用笔画线代替导线，完战剩余部分的电路连接（要求：滑片向左移动时，灯变亮）（3）正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡（选填“短路”或“断路”）（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图2所示，此时电路中的电流为A，小灯泡的电阻为Ω（5）小明还设计了如图3所示的电路，测出了另一小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额，请将以下实验步骤补充完整①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额。
②接着。
③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2。
④写出小灯泡额定功率的表达式：P＝。
（用R0、I额、I1、I2表示）12.（2019南京，28）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。
A．滑动变阻器断路B．R1断路C．R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。
（2）图丙是能巧测R2阻值的实验电路图。
图中R为电阻箱，R0为定值电阻（阻值未知）。
要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下；②将开关接b，调节，保持不变，记下；③则R2＝。
13.（2019沈阳，24）在“探究电流与电压的关系”的实验中，小明设计了如图甲所示的电路图。
(1)小明探究通过定值电阻的电流与其两端电压的关系。
①在连接实验电路时，开关应____；②实验过程中，小明调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数；接着他向____(选填“A”或“B”)端移动滑动变阻器的滑片，使电压表的示数增大为2V，记录此时电流表的示数；继续移动滑动变阻器的滑片，使电压表的示数为3V，记录此时电流表的示数。
小明分析所测数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比：③此实验中多次测量的目的与下面的____（选填“A”或“B”）实验中多次测量的目的相同。
A．探究串联电路的电压规律B．测量定值电阻的阻值(2)如图乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系。
①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，但是电压表的示数始终为OV。
中考物理(真题版)专项练习题：欧姆定律实验
欧姆定律实验1.（2019株洲，28）一种家用双温双控电热毯，它有两组电热丝，分别由温控开关独立控制，可根据各自需要选择档位“升温”“睡眠”或“关”。
（1）图甲为电热毯的一组电热丝所在的电路，指示灯L与电热丝联；电热毯工作时通过指示灯的电流很小，可知其电阻很。
（2）图甲中D为二极管，具有单向导电性，即只允许一个方向的电流通过。
当电热丝与二极管连接后，一半时间通电，另一半时间断电，从而减小发热功率，实现了电热毯的“睡眠”功能。
忽略指示灯和二极管消耗的功率，若电热毯的“升温”功率为100W，则其“睡眠”功率为W。
（3）现用图乙所示电路测量其中一组电热丝的电阻（忽略通过指示灯的电流）。
①请在图乙中将电路连接完整。
②实验前，应将被测的一组电热丝的开关推至档位“升温”，另一组电热丝的开关推至档位“”。
（填“升温”或“关”）③实验中，当电压表示数为13.0V时，电流表示数如图丙所示，则电热丝电阻为Ω。
④测得的电热丝电阻显著小于其正常工作时的电阻，主要原因是电热丝电阻受影响。
（填“长度”或“温度”）2.（2019大庆，19）善于奇思妙想的小强及其兴趣小组在实验室（温度为20℃）进行综合实验。
（1）该小组想研究“密度计的工作原理”。
图甲所示是密度计的简化模型，在一根粗细均匀的玻璃管内放一些小铅粒使其能竖直漂浮在液体中，设玻璃管浸入液体的深度为h液，该液体密度为ρ液，密度计漂浮在水中时浸入水中的深度为h水，水的密度为ρ水，则浸入液体的深度h液＝（用给出的物理量表示），由此可知，此密度计漂浮在煤油（密度为0.8×103kg/m3）中时浸入深度h煤油＝h水（填数值），密度计刻度特点是（选填选项前序号①上小下大②上大下小③均匀④上疏下密⑤上密下疏）。
（2）该小组想继续探究“某液体的密度和温度的关系”，设计了如图乙所示装置，长为0.6m的绝缘轻质杠杆ab悬挂在高处，可绕O点转动。
杠杆a端的轻质细线悬挂一体积为1×10﹣3m3的实心合金块，浸没在烧杯内的液体中。
2019年中考物理试题分类汇编——欧姆定律计算专题
2019年中考物理试题分类汇编——欧姆定律计算专题1.（2019福建，32）空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A 划分的。
某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。
已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R 与A 的关系为R＝× 103Ω1）通过计算，判断电压表示数为10V 时对应的空气质量等级。
2）更换定值电阻R0 可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R′ 0的阻值应为多大？2.（2019 毕节，25）某同学设计了一个利用如图1 所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2 是一个压敏电阻，它的阻值随所受液体压力 F 的变化关系如图2所示，电源电压保持6V 不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水＝1.0×103kg/m 3，g取10N/kg ）（1）当电流表示数为0.2A 时，求压敏电阻R2 的阻值；（2）如图 2所示， 当压敏电阻 R 2的阻值为 20Ω时，求此时压敏电阻 R 2所在深度处的海水压 强； （3）若电流的最大测量值为 0.6A ，则使用此方法能测出海水的最大深度是多少？3. （ 2019长春， 17）如图所示，电阻 R1的阻值为 10Ω．闭合开关 S ，电阻 R1 两端的电压为2）通过电阻 R1的电流．10V ，电阻 R2 两端的电压为 5V ．求：1） 电源两端的电压．4.(2019上海，25)小华同学做“用电流表、电压表测电阻”实验,现有电源(电压为3V且保持不变)、待测电阻Rx 、电流表、电压表、电键各一个,滑动变阻器有A、B、C 三个(分别标有“ 5? 2A”字样、“ 10? 2A”字样、“ 50? 1A”字样),以及导线若干。
2019年中考物理试题专题训练——欧姆定律专题(参考答案版)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列选项正确的是（ ）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（ ）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
中考物理《欧姆定律》练习题及答案
1．（2019·宜昌）用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R 两端电压，设计了三种方案。
甲：多节干电池串联接入MN ；乙：电池与滑动变阻器串联接入MN ；丙：电池先后与不同定值电阻R ′串联接入MN 。
可行的方案是（ ）A ．仅有甲B ．仅有乙C ．仅有甲、乙两种D ．甲、乙、丙都可行【答案】D【解析】研究电流跟电压的关系时应采用控制变量法，即控制电阻的阻值不变，改变电阻两端的电压测出通过的电流，据此进行解答。
解：研究电流跟电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压，则 甲：多节干电池串联接入MN 时，改变干电池串联的节数时电源的电压发生变化，R 两端的电压发生变化，方法可行；乙：电池与滑动变阻器串联接入MN 时，移动滑动变阻器滑片P 改变接入电路中的电阻，从而改变电路中的电流和R 两端的电压，方法可行；丙：电池先后与不同定值电阻R ′串联接入MN ，定值电阻R ′的阻值不同，分得的电压不同，定值电阻R 两端的电压不同，方法可行；综上可知，甲、乙、丙三种方案均可行。
2．(2019·青海)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图l 所示的图像。
根据图像，下列说法正确的是（ ）A ．导体甲的电阻大于导体乙的电阻B ．通过导体乙的电流与其两端的电压成正比C ．当导体甲两端的电压为2V 时，通过导体甲的电流为 0.2AD ．将两导体并联后接在 3V 的电源上时，干路中的电流为 0.6A【答案】B【解析】A 、由图象，当通过甲、乙的电流都0.3A 时，乙两端电压大于甲两端电压，由R ＝U I可知乙的电阻大于甲，故A 错误；B 、由图象可知，通过导体乙的电流与两端的电压成正比例函数，即通过导体乙的电流与两端的电压成正比，故B 正确；C 、当导体甲两端的电压为2V 时，从图象中读出2V 时，通过甲的电流为0.4A ，故C 错误；D 、由并联电路的电压特点可知，当导体甲与乙并联后接入电路后它们的电压相等，当U A ＝U B ＝3V 时，I A ＝0.6A ，I B ＝0.3A ，干路中的电流I ＝I A +I B ＝0.6A+0.3A ＝0.9A ，故D 错误。

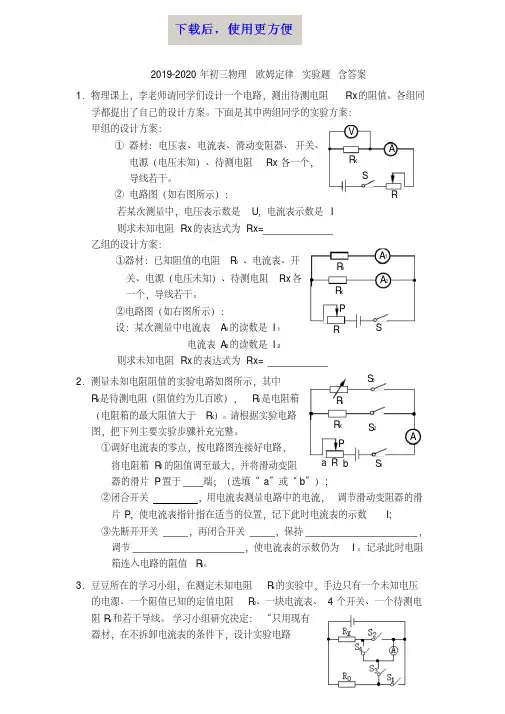

【精品】2019-2020年初三物理欧姆定律实验题含答案
②闭合开关 S1 、S4，断开开关 S2 、S3，用调好的电流表测量通过电阻 Rx 的电流 I x，并记录；
（2） I 0 R0 IX
（3）（注：因未说电源电压恒定，实验应不改变电路结构）
4．方案一 S1 Rx S2
S
Rx
S1 S2
A R0
主要操作步骤：
①闭合开关 S1，断开开关 S2，用调好的电压表
图。”经过小组成员共同努力，采取巧用开关的办法，设计出了能满足上述 要求的实验电路图 ( 如图所示 ) 。请回答下列问题： (1) 请你根据电路图，写出实验的主要操作步骤：
① _________________________________________________________；__ ② _________________________________________________________。__ (2) 求被测电阻的表达式 Rx= (3) 只用现有器材，在不拆卸电流表的条件 下，你还有什么不同的设计？请将电路图 画在虚线框内。
电路图：
实验步骤：
初三 欧姆定律 实验题
参考答案
1．甲组： U ； I
乙组： I 1 R0 I2
2 ．① a ； ②S1、S2 ③ S 2 ；S3 ；滑动变阻器滑片 P 的位置不变；电阻箱连入电路的电阻值
3 ．（1）①闭合开关 S2 、S3，断开开关 S1 、S4，用调好的电流表测量通过电阻 R0的电流 I 0，并记录；
RW
S
（2）实验步骤： ①调好电流表的零点，断开开关，按电路图连接电路，并使滑动变阻 器连入电路的电阻值最大 ②闭合开关 S，用电流表测量通过电阻 R0 的电流 I 0，调节滑动变阻器 连入电路的电阻值，使 I 0=0.6A，并记录 ③断开开关 S，将电流表改接在电阻 Rx所在支路，与 Rx 串联 ④闭合开关 S，并保持滑动变阻器连入电路的电阻值与步骤②中相等 不变，用电流表测量通过电阻 Rx 的电流 I x，并记录
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
2019中考物理----欧姆定律的应用(含答案解析)
欧姆定律的应用一、单选题1. 在图所示的电路中，电源电压不变，闭合开关S，电压表V1与电压表V2的示数之比为2：3，电流表A 的示数为l安；若将电压表V1换成电流表A1．则电流表A1的示数为2安．那么电阻R1和电阻R3的阻值之比为（）A. 2：1B. 1：2C. 4：3D. 3：42.如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。
若断开开关S2，则（）A. 电流表的示数变大，电压表的示数变小B. 电流表的示数变小，电压表的示数变大C. 电流表和电压表的示数都变小D. 电流表和电压表的示数都变大二、计算题3. 如图所示的电路中，电阻R1＝36Ω，滑动变阻器R2标有“100Ω2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。
闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0. 5A。
求：（1）此时滑动变阻器R2接入电路的阻值。
（2）电源电压。
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。
4. 如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．（1）当托盘为空时，R2电阻________；（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；（3）若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．5.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。
6.如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3，求：①当S1、S2均断开，电流表和电压表的示数；②当S1、S2均闭合时，电压表和电流表的示数．7. 如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：①电源电压．②滑动变阻器R2的最大阻值．③当S1、S2均闭合，且滑片P在a端时，求电流表的示数．8. 如图所示，电源电压为6V，R1=R2=30Ω，求：（1）当开关S断开时，R2两端的电压；（2）当开关S闭合时，电流表的示数。
2019年中考物理试题分类汇编——欧姆定律专题(word版含答案)
2019年中考物理试题分类汇编一一欧姆定律、选择题1. （2019海南，9）如图所示是某电子秤内部简化电路。
R x 是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x 上压力增大时，随之减小的是（）A.通过R x 的电流 B.通过R o 的电流 C. R x 两端的电压D. R o 两端的电压2. （2019呼和浩特，6）如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的 是A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S ，再闭合S 2,电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S 、3后，则两表都被烧坏D. 若灯L 1被短路，闭合 S 、S 2后，灯L 1不亮，灯L 2亮，电流表损坏3. （2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示 用电器甲的电流与其两端电压关系图。
下列说法正确的是B.用电器乙电阻随着电流增大而变大，最大值 10QC. 如果把这两个用电器串联接在 6V 的电源上，干路中的电流是 0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A4. （2019河北，9）如图所示，电源电压不变， R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。
当只闭合开关 S S 时，a 、b 的指针均明显偏转，将位于中点的滑片 P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（）A.用电器甲电阻不变，大小为A. b 是电流表B.只闭合S 、S 2,移动滑片P ,则a 示数的变化量与 b 示数的变化量的比值可能等于R I +R 2C. 若将b 换成另一种电表，只闭合 S 、3,将滑片P 向右移动，局消耗的功率一定变大 D .若将a 与b 的位置互换，只闭合 S S 2,则a 的示数与b 的示数的比值可能等于 R 25. （2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。
2019-2015中考物理真题汇编：11电路 欧姆定律(含答案解析)
电路欧姆定律1.(2019河北,22,3分)(多选)如图所示,电源电压不变,R1、R2为定值电阻,R为滑动变阻器,a、b是电流表或电压表。
当只闭合开关S、S1时,a、b的指针均明显偏转,将位于中点的滑片P向左移动,a的示数不变,b的示数有变化。
以下说法正确的是()A.b是电流表B.只闭合S、S2,移动滑片P,则a示数的变化量与b示数的变化量的比值可能等于R1+R2C.若将b换成另一种电表,只闭合S、S2,将滑片P向右移动,R2消耗的功率一定变大D.若将a与b的位置互换,只闭合S、S2,则a的示数与b的示数的比值可能等于R22.(2017河北,22,3分)(多选)如图所示,电源电压不变,P置于中点,a为电流表或电压表,任意闭合开关时,电路都是安全的。
下列说法正确的是 ()A.a是电压表B.只闭合S1,P向右滑动,a示数的变化量与A2示数的变化量的比值变小C.闭合S1、S3,断开S2,A1的示数大于A2的示数D.闭合S1、S2、S3,P向左滑动,A1的示数减小3.(2015河北,22,3分)(多选)如图所示,R1和R2为阻值不同的定值电阻,滑片P置于变阻器中间,电源电压保持不变。
下列说法正确的是 ()A.只闭合S1,滑片向左滑动,电压表的示数不变B.只闭合S2,滑片向右滑动,电压表与电流表A1示数的比值变小C.只闭合S2和S3,且滑片置于最右端时,两电流表的示数可能相等D.先闭合S1、S2,电路中的总电流为I1;再闭合S3并移动滑片后,电路中的总电流为I2。
I1与I2可能相等4.(2015河北,34,7分)学习了电学知识后,小明对影响电阻大小的部分因素进行了进一步的探究。
器材有:开关、电流表、电源(电压恒为1.5 V)各一个,三根完全相同的合金丝,导线若干。
【实验过程】电路如图甲所示。
将合金丝以不同方式分别接入电路A、B之间,闭合S后,记录的数据如下表。
回答下列问题:(1)图乙是一根合金丝接入电路时电流表的读数,请将其填入表格中。
2019年中考物理真题集锦专题30：欧姆定律实验(含解析)(可编辑修改word版)
2019年中考物理真题集锦——专题三十：欧姆定律实验（含解析）1.（2019德州，24）探究“电流与电压和电阻的关系”：实验电路（1）请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。
实验步骤（2）探究“电流与电压的关系”时，某小组在ab间接入电阻R1，移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图（丙）所示，为 A．另一小组使用其它阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I﹣U图象。
实验结论（3）根据描绘出的I一U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；其中图线 表示的是R1的I﹣U图象。
问题讨论（3）探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了 （填字母序号）。
A．寻找普遍规律 B．取平均值减小误差（5）某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Q电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法 （选填“正确”或“错误”），理由是 。
【答案】（1）如上所示；（2）0.4；（3）正比；a；（4）A；（5）错误；没有控制电阻的电压不变。
2.（2019烟台，25）利用如图所示的电路图，既可以测小灯泡的电阻（下称前者），又可以测小灯泡的电功率（下称后者）。
（1）两个实验都需要移动变阻器的滑片。
前者的作用是____________________；后者的作用是_______________。
（2）两个实验都需要测出三组电压值和电流值。
前者的目的是___________________；后者的目的是___________________。
（3）某同学按该电路图连接好实验电路，闭合开关时，发现灯泡不亮，电流表指针几乎不偏转，而电压表指针有明显偏转，分析指出故障的原因。
（4）排除故障后，闭合开关时，发现小灯泡特别亮，分析指出产生这种现象的原因。
