3) 套筒式空气弹簧的刚度 (1) 空气弹簧的刚度公式推导 当活塞由于振动而向下移动ｈ时，工作缸容积减小了ｄＶ（Ｖ=Ｖ0一 ｄＶ，ｄV=Ah），根据气体状态方程有：
(6-31)
又V0＝Ｈ0Ａ, 故可将上式变为：
则
振动时，工作缸中的空气压力因压缩和拉伸而变化。振动时活塞上 的载荷P和位移ｈ间的关系为：
也能得到足够低的刚度。
(4) 空重车自振频率基本不变 为了更清楚地看出刚度随载荷变化的情况，设静载荷Pst变P1，容积变为Ｖ1，内压力变为 p1，则刚度Ｋ1变为： (6-37) 自振频率为： (6-38) 于是，静载荷变化前后的刚度比为： (6-39) 因为空气弹簧悬挂装置通常都装有高度控制阀，所以，当静载荷变化时，工作缸内的容积不 变（V1=Ｖ0），于是静载荷变化前后的刚度比为： (6-40)
1) 载荷Ｐ和内压力p的关系
为了求出载荷Ｐ和内压力p的关系，作一平面Ａ一Ａ切于橡胶空气囊 的表面且垂直于气囊的轴线，如图6—16 (ａ)所示。由于胶囊是柔软的橡 胶薄膜，根据薄膜理论，这种气囊不能传递弯矩和横向力，因此，在通 过气囊切点处只传递平面Ａ—Ａ上的力。 由力的平衡条件得：
（６—４２）
式中Ａ1和Ｒ分别为橡胶空气囊的有效承压面积和有效半径。
由式（６—３５）、（６—３８）和（６—４０）可知，静载荷变化前后的自振频率比为： (6-41) 由此可见，在采用高度控制阀的情况下，空重车的自振频率基本上保持不变。
(5) 空气弹簧的当量静挠度 通常把簧上载荷P与相应状态下的空气弹簧刚度Ｋ之比 P/K=fdst 称为空气弹簧的当量静挠度。
3 . 铁道车辆空气弹簧特点 铁道车辆上采用橡胶帘线式（简称橡胶式）空气弹簧, 它也具有上述套筒式 空气弹簧的基本特性，但又有其特点。 橡胶式空气弹簧的承压面积Ａ1不是常数，而是随载荷变化的。 因为当载荷Ｐ 变化时，橡胶囊的形状也随着改变，因而承压面积Ａ1和半径也随之改变。 图６—１６表明橡胶式空气弹簧的工作原理，通常将任意状态下外载荷 Ｐ和囊内压力p之比P/p=A1称为有效承压面积，与之相应的橡胶囊半径Ｒ称 为有效半径。
橡胶空气弹簧隔振设计及性能分析
刘业刚·橡胶空气弹簧隔振设计及性能分析2021年 第47卷·53·作者简介：刘业刚（1987-），男，硕士，中级工程师，主要从事汽车非轮胎橡胶制品的研究开发工作。
收稿日期：2021-03-02橡胶空气弹簧是橡胶和帘线制成的弯曲气囊。
胶囊的双侧可以用两块钢板连起来，形成封闭，构成压缩空气室。
橡胶和帘线自身没有承重能力，通过填充在胶囊中的压缩空气进行支承。
它是依靠改变其中的压缩空气的压力来获得所需的刚性。
目前，对于橡胶空气弹簧的运用在中国已经十分成熟，尤其是在高精度仪器和工业设备以及车辆等方面的运用。
1 橡胶空气弹簧的工作原理橡胶空气弹簧是一种气压振动隔离仪。
在实现作用时间间隔内，位移变化不随环境载荷的添加而变动，即具备零压缩的特征。
橡胶空气弹簧作用时，里面充满高压气体(内部压力小于0.7 MPa)，出现一系列高压下形成的气体柱。
负载能力增大，从而使弹簧的缩短，内部的体积缩小，弹簧的刚性增大，里面的气体柱的有效承载面积增加。
当负载能力降低时，弹簧的长度会增大，内部空腔的体积会增加，弹簧的刚度将减弱，气柱在腔室中的有效承载面积将减小，弹簧的承重载荷能力将降低。
在空气弹簧的有效冲击下，空腔的高度，空腔的体积和空气弹簧的承载强度将正常而灵活的传递。
这是一种十分方便的隔振器[1]。
2 橡胶空气弹簧的设计与应用2.1 橡胶空气弹簧的设计（1）空气弹簧张力的大小多数取决于内部结构的形状和材料的不同。
在选择不同成分的橡胶时，我们橡胶空气弹簧隔振设计及性能分析刘业刚(青岛科技大学 高分子科学与工程学院，山东 青岛 266042)摘要：橡胶空气弹簧是气囊减振器,随着各种精密仪器的广泛应用，这些精密仪器的使用对外界环境的要求也越来越高。
在隔振方面，用橡胶空气弹簧进行隔振，减少了外界环境对各种精密仪器的影响。
本文具体剖析了橡胶空气弹簧的隔振设计和隔振性能，表明橡胶空气弹簧在一些高精度仪器、工业设备以及车辆上的一些隔振设计是合理可行的。
橡胶空气弹簧规格尺寸表

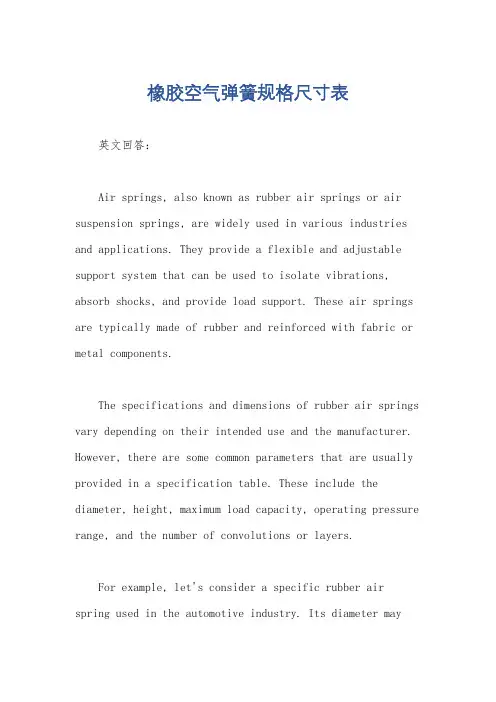

橡胶空气弹簧规格尺寸表英文回答：Air springs, also known as rubber air springs or air suspension springs, are widely used in various industries and applications. They provide a flexible and adjustable support system that can be used to isolate vibrations, absorb shocks, and provide load support. These air springs are typically made of rubber and reinforced with fabric or metal components.The specifications and dimensions of rubber air springs vary depending on their intended use and the manufacturer. However, there are some common parameters that are usually provided in a specification table. These include the diameter, height, maximum load capacity, operating pressure range, and the number of convolutions or layers.For example, let's consider a specific rubber air spring used in the automotive industry. Its diameter mayrange from 100mm to 300mm, and the height may vary from150mm to 400mm. The maximum load capacity can be anywhere from 1000kg to 5000kg, depending on the design and construction. The operating pressure range may be specified as 0.5 bar to 7 bar, indicating the minimum and maximum pressure levels at which the air spring can operate effectively. The number of convolutions or layers can vary from 2 to 6, with each layer providing additional strength and flexibility.In addition to these basic specifications, there may be other parameters mentioned in the table, such as thenatural frequency, spring rate, and the type of endfittings or mounting options available. The natural frequency is an important factor to consider as it determines the dynamic response of the air spring and its ability to isolate vibrations. The spring rate indicates the stiffness of the air spring and its ability to support the load. The end fittings or mounting options may include different types of connections, such as bolt-on, threaded, or flanged, to facilitate easy installation and integration into the system.中文回答：橡胶空气弹簧，也被称为橡胶气弹簧或空气悬架弹簧，在各个行业和应用中广泛使用。

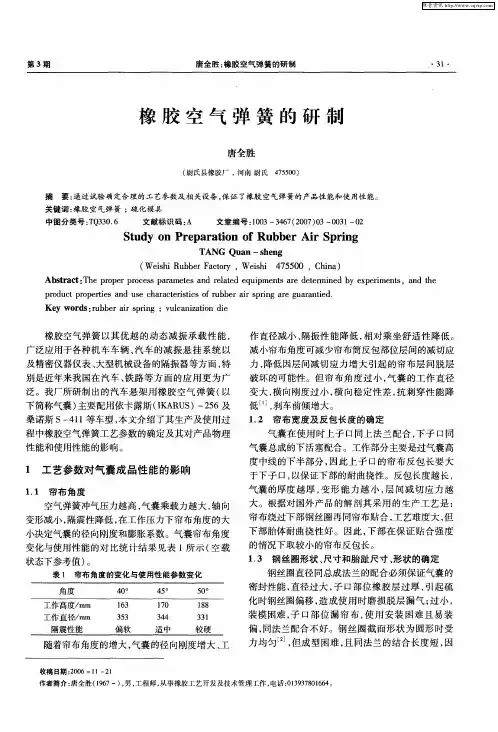

橡胶空气弹簧的研制
