双基地雷达，不说你也知道的特性！我们知道发射机和接收机共用一副天线的传统雷达称为单基地雷达或单站雷达(Monostatic Radar)。
那么，今天我们就来讲讲那些不说你也知道的双基地雷达的特性。
1双基地雷达的概念理解接收机和发射机在不同位置的雷达称为双基地雷达(Bistatic Radar)。
虽然这样的结构带来了一些技术上的难题，特别是发射机和接收机之间的同步问题，还可能增加成本，但它存在一些潜在优势。
隐身目标会将单站雷达发射的能量散射到各个方向，而双基地雷达能够提高对隐身目标的检测能力。
双基地雷达的接收机是被动式的，这就意味着接收机不会被电子支援措施所定位。
很难针对双基地雷达接收机部署对抗措施，因为它们的位置的未知的。
因此，任何干扰都必须在一个角度范围内传播，削弱其有效性。
同样，双基地接收机不易受到反辐射导弹(ARMs)的攻击。
双基地雷达体制是十分有用的，尤其是在无人机系统(UAVs)中，因为无人机可以只携带接收机，而重型、复杂、高功耗的发射机可以位于别处。
20世纪30年代最早的机载雷达试验就是双基地的，因为在最初的机载雷达系统中不可能产生高功率的雷达脉冲。
从70年代后期到80年代初期双基地雷达系统的一个典型例子是“Sanctuary”，它是一个美国双基地防空雷达研制计划，它在防区外使用机载照明雷达，接收机为地面被动接收器。
2双基地雷达的特性由发射机、目标和接收机形成的三角形如下图所示。
接收机和发射机之间的距离称为基线(baseline)。
目标与发射机和接收机连线的夹角称为双基地角或分置角(bistatic angle)。
在大多数情况下，双基地接收机测量来自发射机的直接脉冲和目标回波脉冲之间的延时，如果L已知，将可以得出双基地距离和。
这样的测量方法定义了一个椭圆，发射机和接收机分别是两个焦点。
这就和你小时候玩的把戏是一样的：把两个大头针钉在木板上，然后用绳子和铅笔画出一个椭圆。
通常，发射机或接收机(或两者)使用定向波束来指向椭圆上的目标。
双基地宽带成像雷达时间及调频率同步方法
第４６卷 第４期２０２４年４月系统工程与电子技术ＳｙｓｔｅｍｓＥｎｇｉｎｅｅｒｉｎｇａｎｄＥｌｅｃｔｒｏｎｉｃｓＶｏｌ．４６ Ｎｏ．４Ａｐｒｉｌ２０２４文章编号：１００１ ５０６Ｘ（２０２４）０４ １１９３ １１ 网址：ｗｗｗ．ｓｙｓ ｅｌｅ．ｃｏｍ收稿日期：２０２２０８３０；修回日期：２０２２１１１６；网络优先出版日期：２０２２１２０７。
网络优先出版地址：ｈｔｔｐ：∥ｋｎｓ．ｃｎｋｉ．ｎｅｔ／ｋｃｍｓ／ｄｅｔａｉｌ／１１．２４２２．ＴＮ．２０２２１２０７．１４４８．００２．ｈｔｍｌ 通讯作者．引用格式：李亮，黄洋，金光虎，等．双基地宽带成像雷达时间及调频率同步方法［Ｊ］．系统工程与电子技术，２０２４，４６（４）：１１９３ １２０３．犚犲犳犲狉犲狀犮犲犳狅狉犿犪狋：ＬＩＬ，ＨＵＡＮＧＹ，ＪＩＮＧＨ，ｅｔａｌ．Ｔｉｍｅａｎｄｃｈｉｒｐｒａｔｅｓｙｎｃｈｒｏｎｉｚａｔｉｏｎｍｅｔｈｏｄｏｆｂｉｓｔａｔｉｃｗｉｄｅｂａｎｄｉｍａｇｉｎｇｒａｄａｒ［Ｊ］．ＳｙｓｔｅｍｓＥｎｇｉｎｅｅｒｉｎｇａｎｄＥｌｅｃｔｒｏｎｉｃｓ，２０２４，４６（４）：１１９３ １２０３．双基地宽带成像雷达时间及调频率同步方法李 亮，黄 洋 ，金光虎，董 臻，何 峰，邹慕兰（国防科技大学电子科学学院，湖南长沙４１００７３） 摘 要：双基地宽带成像雷达由于不同源会产生时间同步误差和调频率同步误差。
针对这一问题，面向低成本、小型化雷达接收机设计同步方法。
针对时间同步问题，提出了直达波触发的收发脉宽非一致时间同步方案，通过使用直达波触发接收窗启用时刻，同时增加接收窗长度和低通匹配滤波，以完成时间同步。
针对调频率同步问题，提出了采用吕氏分布对调频率误差进行估计，进而进行补偿，以完成调频率同步。
该时间及调频率同步方法基本不需要增加接收机硬件成本，可以适应小型化接收雷达需求。
基于小型宽带雷达搭建室内的双基宽带雷达模型，实验实现了双基雷达同步以及数据采集、成像。
双基地雷达概述
“平面内〞地杂波散射系数Domville对X波段、垂直极化条件下的包括开阔草地、树林和建筑物在内的乡村地面的测量数据进行了总结，并给出了如图25.10[108]所示的。
Domville称，由于数据来自不同的杂波源，并且是不同地形的平均，因此虽然这些数据有时可能会有10dB的差异；但是任一数据组的原始数据均散布在1～4.5dB之间。
测量数据库由直线θs=θi、θi =90︒、θs =90︒附近及前向散射区沿镜像脊附近的那些点组成，其余的数据那么是内插值。
Domville还总结了森林和市区的“平面内〞测量数据[108]。
所有的Domville测量地形的σB0等值线都具有相似的形状。
市区的σB0普遍比森林高出3～6dB。
但镜像脊的范围较小。
由于森林地形是更均匀的散射体，因此σB0的锥状等值线延伸到前向散射象限〔θs >90︒〕。
镜像脊的范围较乡村地面小且幅度约低16dB。
森林地形的其他σB0值在θs <90︒时和乡村地面的σB0的值相似。
Domville报道[109]，对小平面外角〔φ＝165︒〕，观测到的乡村地面和森林地形的σB0在小θi时没有明显地变化。
同样，在小θi的条件下，乡村地面和森林地形的σB0在水平极化、垂直极化和交叉极化之间也没有观察到明显地变化。
半沙地在θi<-1︒和所有θs>-1︒时，水平和垂直极化测量的σB0值都是-40dB[110]。
交叉极化的测量值那么低5～10dB。
而且当φ从180︒变到165︒时，σB0约以每度0.3dB衰减。
尽管地形条件不同，但是Cost的“平面内〞数据[42]和Domville的数据[108]的吻合程度仍约为10dB之内。
即使地形条件更均匀，Cost的数据曲线并不总是单调地接近双基地镜像脊区。
Domville的“平面内〞地杂波数据可以分成3个区：θi<-3︒或θs<-3︒的低擦地角区〔如图25.10所示中的单影线区〕；140︒≤(θi +θs)≤220︒的镜像脊区〔如图25.10所示中的打点区〕；双基地散射区〔如图25.10所示中的阴影区〕。

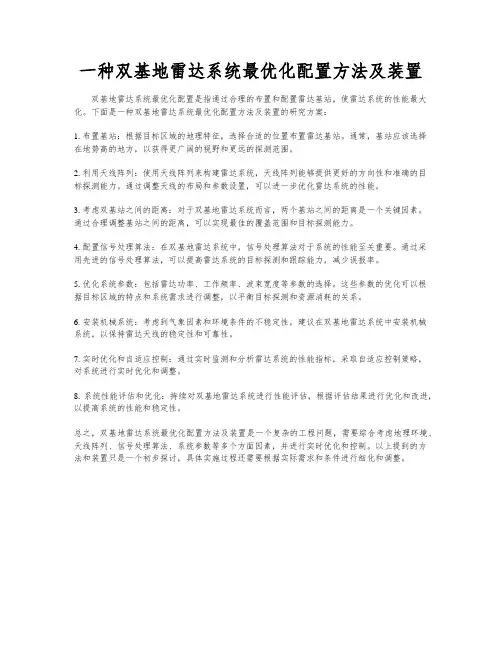

一种双基地雷达系统最优化配置方法及装置
一种双基地雷达系统最优化配置方法及装置双基地雷达系统最优化配置是指通过合理的布置和配置雷达基站，使雷达系统的性能最大化。
下面是一种双基地雷达系统最优化配置方法及装置的研究方案：1. 布置基站：根据目标区域的地理特征，选择合适的位置布置雷达基站。
通常，基站应该选择在地势高的地方，以获得更广阔的视野和更远的探测范围。
2. 利用天线阵列：使用天线阵列来构建雷达系统，天线阵列能够提供更好的方向性和准确的目标探测能力。
通过调整天线的布局和参数设置，可以进一步优化雷达系统的性能。
3. 考虑双基站之间的距离：对于双基地雷达系统而言，两个基站之间的距离是一个关键因素。
通过合理调整基站之间的距离，可以实现最佳的覆盖范围和目标探测能力。
4. 配置信号处理算法：在双基地雷达系统中，信号处理算法对于系统的性能至关重要。
通过采用先进的信号处理算法，可以提高雷达系统的目标探测和跟踪能力，减少误报率。
5. 优化系统参数：包括雷达功率、工作频率、波束宽度等参数的选择。
这些参数的优化可以根据目标区域的特点和系统需求进行调整，以平衡目标探测和资源消耗的关系。
6. 安装机械系统：考虑到气象因素和环境条件的不稳定性，建议在双基地雷达系统中安装机械系统，以保持雷达天线的稳定性和可靠性。
7. 实时优化和自适应控制：通过实时监测和分析雷达系统的性能指标，采取自适应控制策略，对系统进行实时优化和调整。
8. 系统性能评估和优化：持续对双基地雷达系统进行性能评估，根据评估结果进行优化和改进，以提高系统的性能和稳定性。
总之，双基地雷达系统最优化配置方法及装置是一个复杂的工程问题，需要综合考虑地理环境、天线阵列、信号处理算法、系统参数等多个方面因素，并进行实时优化和控制。
以上提到的方法和装置只是一个初步探讨，具体实施过程还需要根据实际需求和条件进行细化和调整。
《2024年岸-船双基地地波雷达目标跟踪方法研究》范文
《岸-船双基地地波雷达目标跟踪方法研究》篇一岸-船双基地地波雷达目标跟踪方法研究一、引言随着科技的进步和军事需求的增长，雷达技术在目标探测和跟踪领域的应用越来越广泛。
其中，岸/船双基地地波雷达因其具有远程探测、全天候作业以及对抗反辐射等优点，逐渐成为了重要探测手段之一。
为了进一步提升雷达目标跟踪的准确性和效率，本文将针对岸/船双基地地波雷达的目标跟踪方法进行研究。
二、岸/船双基地地波雷达基本原理岸/船双基地地波雷达是一种特殊的雷达系统，其发射和接收站点分别位于岸上和船上，形成了双基地的配置。
地波雷达利用地面反射的电磁波进行探测，其信号穿透能力强，可探测隐藏在复杂地形中的目标。
此外，双基地配置可以有效地降低敌方干扰和反辐射攻击的风险。
三、目标跟踪方法研究（一）传统目标跟踪方法传统的目标跟踪方法主要包括滤波器法、模板匹配法等。
这些方法在处理单目标、简单场景时具有一定的有效性，但在岸/船双基地地波雷达的复杂环境中，由于多路径效应、杂波干扰等因素的影响，传统方法的性能会受到限制。
（二）基于数据融合的目标跟踪方法为了解决上述问题，本文提出了一种基于数据融合的目标跟踪方法。
该方法通过将来自岸上和船上的雷达数据进行融合，提高了目标跟踪的准确性和稳定性。
具体而言，我们采用了多传感器数据融合技术，将不同来源、不同时间的数据进行综合处理，从而得到更准确的目标位置和速度信息。
首先，我们采用了卡尔曼滤波器对雷达数据进行预处理，以消除噪声和干扰。
然后，我们利用数据关联算法将来自不同传感器的数据进行匹配和关联，形成目标轨迹。
最后，我们通过多模型切换的方法对目标状态进行估计和预测，实现了对目标的准确跟踪。
（三）实验与分析为了验证基于数据融合的目标跟踪方法的性能，我们进行了大量的实验。
实验结果表明，该方法在岸/船双基地地波雷达的复杂环境中具有较高的目标跟踪准确性和稳定性。
与传统的目标跟踪方法相比，该方法可以更好地应对多路径效应、杂波干扰等因素的影响，提高了目标跟踪的可靠性。
无源双基地脉冲雷达频率同步误差影响分析
无源双基地脉冲雷达频率同步误差影响分析一、研究背景和意义A. 无源双基地脉冲雷达的基本原理B. 频率同步误差对雷达性能的影响C. 研究目的和意义二、频率同步误差的产生原因A. 基带信号误差B. 本振频率误差C. 信号传输延时误差D. 其他误差源三、频率同步误差的影响分析A. 相位误差分析B. 相关性能分析C. 距离测量误差分析D. 速度测量误差分析四、频率同步误差的补偿方法A. 硬件补偿方法B. 软件补偿方法五、实验验证和结论A. 实验设计和数据处理B. 实验结果分析C. 结论和展望第一章：研究背景和意义A. 无源双基地脉冲雷达的基本原理无源双基地脉冲雷达是一种通过接收两个雷达天线发射的脉冲信号来实现目标识别和距离测量的雷达技术。
无源双基地脉冲雷达利用两个接收天线接收目标反射回来的信号，通过比较两个接收信号的时差差异来计算目标到两个天线的距离差，同时还可以获得目标的相对速度信息。
因此，无源双基地脉冲雷达具有测距、追踪移动目标等方面的优势。
B. 频率同步误差对雷达性能的影响频率同步误差是指在接收两个雷达天线发射的脉冲信号时，两个接收天线接收到的信号的载频存在偏差的情况。
频率同步误差会产生相位偏移和跳频现象，导致雷达的距离测量和速度测量的精度下降，进而影响雷达的目标识别和追踪性能。
C. 研究目的和意义无源双基地脉冲雷达是一种新兴的雷达技术，具有应用前景广阔的发展潜力。
然而，频率同步误差对其性能的影响是一个重要的问题。
因此，本文旨在研究无源双基地脉冲雷达频率同步误差的影响，分析其产生原因和机理，探索有效的补偿方法，以提高雷达的测量和追踪精度，并为无源双基地脉冲雷达的实际应用提供理论和实验依据。
第二章：频率同步误差的产生原因A. 基带信号误差无源双基地脉冲雷达接收到的两个脉冲信号经过比较得到的距离差是通过基带信号的差异来实现的，基带信号误差是导致频率同步误差的主要原因之一。
基带信号误差可能由于天线、接收机和信号处理链路的非线性响应或失配等原因引起，这些误差会导致基带信号的幅度和/或相位的偏差。
双(多)基地雷达系统的发展及应用
摘要：本文首先叙述了双(多)基地雷达的发展历史，并对该雷达在现代防御体系中的优势进行了分析与探讨，最后阐述了典型的双(多)基地雷达系统及其未来的发展趋势。
1引言双(多)基地雷达主要是相对于比较常见的单基地雷达而言的，它是从雷达收发站配置的角度来命名的。
单基地雷达一般是收发共址，即接收站和发射站位于同一个地方，而双(多)基地雷达则是收发异址，其中多基地雷达还具有多个发射站和多个接收站，以离散的形式配置。
双(多)基地雷达实际上早在单基地雷达发展前好几年就已经出现了，其原理也早已为人们所应用，但是发展的过程却十分缓慢。
这主要是由于天线收发开关和脉冲发射技术的出现，使得单基地雷达在很长一段时间内占据了雷达技术发展的主导地位。
但是近年来，随着"四大威胁"即目标隐身技术，综合性电子干扰技术、低空超低空突防技术和反辐射导弹技术的迅猛发展，现代战争对军用雷达的要求变得越来越苛刻，单基地雷达因此也面临着日益严重的生存危机。
在海湾战争中，伊拉克的雷达系统为了躲避美军反辐射导弹的攻击，不得不采取了关机的消极措施以求安全。
因此，为了对付日趋发展并成熟起来的"四大威胁"的挑战，双(多)基地体制雷达又重新得到了各国的重视。
由于双(多)基地雷达使用两个或两个以上的分离基地(其中包括有源和无源基地)，因此按照不同的军事要求，它在防御体系中就有多种可能的组合形式。
从部置的位置方面来看，可分为地发/地收，空发/地收，地发/空收等几种形式，多基地雷达还具有一发多收，多发多收等形式。
2双(多)基地雷达的发展历史在双(多)基地雷达正式出现之前，人们实际上就已经开始了这种雷达体制的应用。
到三十年代后期，在美、英、法、德、俄等国的早期雷达防御系统中，都出现了这种体制的雷达。
当时采用的基本工作原理是使用相距甚远的发射机和接收机。
通过测定目标反射信号的多普勒频移和发射机向接收机直接传播的信号之间的差频，从而检测出穿过发射机--接收机基线的目标。
双、多基地雷达介绍
双/多基地雷达系统随着军事科学技术的飞速发展，战争的不断升级，隐身飞行器，反辐射导弹、低空突防和电磁干扰都严重威胁着单基地雷达的生存，因此，双/多基地雷达越来越受到人们的重视。
一、 双/多基地雷达的基本概念双/多基地雷达即发射站和接收站分置的雷达系统。
如图所示，其发射天线位于Tx 处，接收天线位于Rx 处，两者距离为L （称为基线距离或基线），目标位于基线处。
三者所处位置可在地面、空中或空间，可以是静止的，也可以是运动的。
在双基地雷达几何结构中，以目标位置为顶点，发射站和接收站之间的夹角称为双基地角。
采用两个或者多个具有公共空间覆盖区的接收站且从公共覆盖区得到的目标数据均在中心站进行合成处理的雷达，称为多基地雷达。
二、 合作式双/多基地雷达1.工作原理在合作式双、多基地雷达系统中，发射机和接收机设在相距很远的两地，并且多部接收机可以共用一部发射机。
由于是无源的，接收机不会受到威胁，接收站处于隐蔽状态，因此反辐射导弹只能攻击发射站。
若发射站远离战区或者机动性较大，就可以大大降低受到攻击的可能性。
从配置上看，地面接收站与高空飞行的飞机合作，或与卫星合作将是合作式双/多基地雷达的最终形式。
合作式双/多基地雷达一般由一个发射站和一个或多个接收站组成（T/R 、T/Rn ）。
隐身目标的前向散射RCS 一般大于其后向散射RCS 。
因此，通过合理的布站，使接收站能接收目标的前向散射，就可抑制其RCS 的下降。
合作式双/多基地雷达的重要参数是双基地角β。
理论分析得出：当β小于90度时，双基地雷达的雷达截面积与单基地雷达的相等；当β大于130度时，就产生前向散射；当β等于180度时，由于目标遮断入射电磁波，这时在目标上产生一种感应电流，此电流能辐射一前向波束，波束的峰值取决于目标的投射面积，与目标的形状和材料无关。
因此这种前向散射雷达将使雷达截面积增大，可以大大提高对隐身目标目标发射站Tx 接收站Rx 双基地雷达几何结构的探测能力。
