各系铝合金特点
各系铝板材质特点和用途

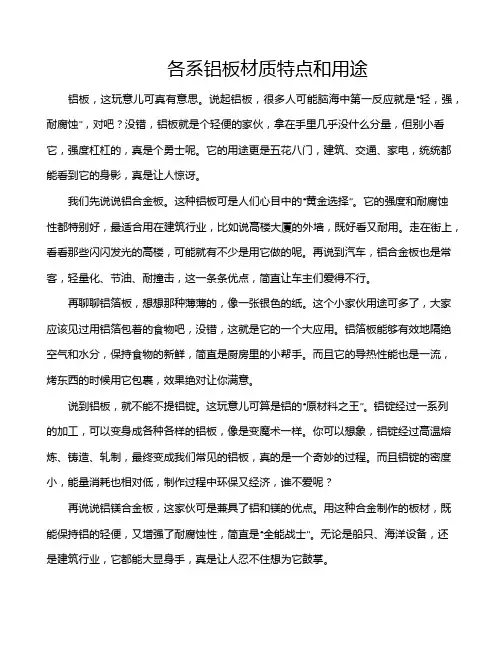

各系铝板材质特点和用途铝板，这玩意儿可真有意思。
说起铝板，很多人可能脑海中第一反应就是“轻，强，耐腐蚀”，对吧？没错，铝板就是个轻便的家伙，拿在手里几乎没什么分量，但别小看它，强度杠杠的，真是个勇士呢。
它的用途更是五花八门，建筑、交通、家电，统统都能看到它的身影，真是让人惊讶。
我们先说说铝合金板。
这种铝板可是人们心目中的“黄金选择”。
它的强度和耐腐蚀性都特别好，最适合用在建筑行业，比如说高楼大厦的外墙，既好看又耐用。
走在街上，看看那些闪闪发光的高楼，可能就有不少是用它做的呢。
再说到汽车，铝合金板也是常客，轻量化、节油、耐撞击，这一条条优点，简直让车主们爱得不行。
再聊聊铝箔板，想想那种薄薄的，像一张银色的纸。
这个小家伙用途可多了，大家应该见过用铝箔包着的食物吧，没错，这就是它的一个大应用。
铝箔板能够有效地隔绝空气和水分，保持食物的新鲜，简直是厨房里的小帮手。
而且它的导热性能也是一流，烤东西的时候用它包裹，效果绝对让你满意。
说到铝板，就不能不提铝锭。
这玩意儿可算是铝的“原材料之王”。
铝锭经过一系列的加工，可以变身成各种各样的铝板，像是变魔术一样。
你可以想象，铝锭经过高温熔炼、铸造、轧制，最终变成我们常见的铝板，真的是一个奇妙的过程。
而且铝锭的密度小，能量消耗也相对低，制作过程中环保又经济，谁不爱呢？再说说铝镁合金板，这家伙可是兼具了铝和镁的优点。
用这种合金制作的板材，既能保持铝的轻便，又增强了耐腐蚀性，简直是“全能战士”。
无论是船只、海洋设备，还是建筑行业，它都能大显身手，真是让人忍不住想为它鼓掌。
不能忘了铝塑复合板。
这玩意儿可是一个时尚潮流的代表，外面是铝，里面是塑料，轻巧又美观。
它的表面可以涂各种颜色，简直是设计师的最爱。
很多商场、广告牌上，都是它在撑场子，亮闪闪的，吸引眼球得很。
再来说说铝板的回收利用。
说实话，铝板的环保性真是让人感到骄傲。
铝可以回收再利用，能量消耗低，过程简单。
很多企业都在朝着可持续发展方向努力，铝板的回收利用率高，简直就是绿色环保的代表。
铝合金系列简介
铝合金系列简介铝合金概述：铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。
随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。
铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。
纯铝的密度小（ρ=2.7g/cm3），大约是铁的1/3，熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%），易于加工，可制成各种型材各种型材、板材。
抗腐蚀性能好；但是纯铝的强度很低，退火状态σb 值约为8kgf/mm2，故不宜作结构材料。
通过长期的生产实践和科学实验，人们逐渐以加入合金元素及运用热处理等方法来强化，这就得到了一系列的铝合金。
添加一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达24～60kgf/mm2。
这样使得其“比强度”（强度与比重的比值σb/ρ）胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减自重。
采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上。
铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。
铝合金分两大类：铸造铝合金，在铸态下使用；变形铝合金，能承受压力加工。
可加工成各种形态、规格的铝合金材。
主要用于制造航空器材、建筑用门窗等。
铝合金按加工方法可以分为形变铝合金和铸造铝合金。
形变铝合金又分为不可形变铝合金、不可热处理强化型铝合金和可热处理强化型铝合金。
不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。
铝合金的种类及特性
铝合金的种类及特点一、铝合金的种类铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金和铝锌合金。
1、压力加工铝合金铝合金压力加工产品分为防锈（LF）、硬质（LY）、锻造（LD）、超硬（LC）、包覆（LB）、特殊（LT）及钎焊（LQ）等七类。
常用铝合金材料的状态为退火（M焖火）、硬化（Y）、热轧（R）等三种。
2、纯铝产品纯铝分冶炼品和压力加工品两类，前者以化学成份Al表示，后者用汉语拼音LG（铝、工业用的）表示。
3、铝材铝和铝合金经加工成一定形状的材料统称铝材，包括板、带、箔、管、棒、线、型等。
4、高强度铝合金高强度铝合金指其抗拉强度大于480兆帕的铝合金，主要是压力加工铝合金中硬铝合金类、超硬铝合金类和铸造合金类。
5、铸造铝合金铸造铝合金（ZL）按成分中铝以外的主要元素硅、铜、镁、锌分为四类，代号编码分别为100、200、300、400。
铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良二、铝合金的物理特性铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。
三、铝合金按加工方法分为形变铝合金和铸造铝合金两大类：1、变形铝合金能承受压力加工。
可加工成各种形态、规格的铝合金材。
主要用于制造航空器材、建筑用门窗等。
形变铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金。
不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。
可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。
2、铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有过共晶硅铝合金，共晶硅铝合金，单共晶硅铝合金，铸造铝合金在铸态下使用。
一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。
铝合金的分类及牌号介绍
一、铝及铝合金的基本性质纯铝呈银白色，因其在潮湿的空气中能形成一层防止金属腐蚀的氧化膜，能阻止其进一步氧化从而具有一定抗蚀性。
铝相对密度2.7g/cm3，熔点660℃，沸点2327℃；面心立方体结构，故而有很高的塑性，易于加工，可制作成各种型材、板材。
但纯铝强度比较低，难以满足使用要求。
工业上铝都是采用电解法生产的，通常会以铝为基体，加入少量金属或非金属元素，采用合金化方式制作成铝合金并运用热处理等方法，使其在保持质轻等优点的同时还具有较高的强度。
铝及其合金主要有以下优点：(1)质轻，约为钢的1/3，比强度和比刚度高；(2)塑性好，易于加工及适用于各种表面处理：(3)导热、导电性好，导热、导电率仅次于铜，约为钢铁的3～4倍；(4)良好的耐腐蚀性和低温性能。
二、铝合金分类（1）铝按其纯度分为高纯铝和工业纯铝。
纯铝的牌号用“铝”字拼音首字母“L”和其后面的编号表示。
高纯铝的牌号有L01、L02、L03、L04、L05，后面的数字越大，纯度越高，含铝量在99.85%-99.99%之间。
工业纯铝的牌号有L1、L2、L3、L4、L4-1、L5、L5-1、L6，后面的数字表示纯度，数字越大，纯度越低。
（2）铝合金一般通过其成分、组织和工艺等特点，可以将其分为铸造铝合金与变形铝合金两大类。
变形铝合金:将铝合金铸锭通过压力加工(轧制、挤压、模锻等)制成半成品或模锻件，要求有良好的塑性形变能力铸造铝合金：将熔融的铝合金直接浇铸成形状复杂的甚至是薄壁的成型件，要求合金有良好的铸造流动性。
工程上常用铝合金相图大都与上图类似，D点成分以左的合金在加热至高温时能形成单相固溶体组织，其塑性较高成为变形铝合金；于D点成分以右的合金，因含有共晶组织，液态流动性较高适用于铸造，称为铸造铝合金。
对于变形铝合金而言位于F点以左成分的合金不能进行热处理强化，称为热处理不可强化的铝合金；成分在F和D之间的铝合金，由于合金元素在铝中有溶解度的变化会析出第二相，可以通过热处理使合金强度提高，称为热处理强化铝合金。
各种牌号铝合金成分及性能
1×××系铝及铝合金标准：GB/T3190-1996特性及适用范围：1XXX系列为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性和导电性。
1XXX系列铝合金广泛应用于对强度要求不高的产品，如化工仪器、薄板加工件、深拉或旋压凹形器皿、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光器具等。
1XXX纯铝的应用较为广泛的牌号：1050、1060、1070、1100.力学性能： 抗拉强度 σb (MPa) ≥75 条件屈服强度 σ0.2 (MPa)≥35 状态H112硬度：30-45延伸率：12试样尺寸：铝板 注：铝板横向力学性能1×××纯铝及铝合金系列出厂状态：H112，H24，O态等试样尺寸：铝板 注：铝板室温横向力学性能2×××铝铜合金的出厂状态：H112，T4，T351，T6； 力学性能： 抗拉强度 σb (MPa) ≥425 条件屈服强度 σ0.2 (MPa)≥275 状态T4硬度：HB 120--145 延伸率：14以上 2XXX系列硬铝应用较为广泛的牌号：2024(2A12)、LY12、LY11、2A11、2A14（LD10）、2017、2A17等。
2XXX系铝铜合金的化学成份（以最高百分比表示，除非列出的是一个范围值）2×××系铝铜合金标准：GB/T3190-1996 特性及适用范围： 2XXX系列为铝－铜－镁系中的典型硬 铝合金，其成份比较合理，综合性能较好。
很多国家都生产这个合金，是硬铝中用量最大的。
该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。
温度高于125°C，2XXX系列合金的强度比7075合金的还高。
热状态、退火和新淬火状态下成形性能都比较好，热处理强化效果显著，但热处理工艺要求严格。
各系 铝合金硬度对照表
各系铝合金硬度对照表
铝合金是一种轻质、耐腐蚀的材料，常用于航空航天、汽车制造、建筑等领域。
铝合金的硬度对照表可以帮助我们了解不同类型
的铝合金及其硬度特点。
以下是常见的几种铝合金及其硬度对照表：
1. 1000系铝合金，这类铝合金主要由铝组成，硬度较低，通
常在HB30左右。
2. 2000系铝合金，含铜为主要合金元素，硬度较高，通常在
HB120左右。
3. 3000系铝合金，主要含有锰，硬度一般在HB40左右。
4. 5000系铝合金，含有镁，硬度较高，通常在HB60左右。
5. 6000系铝合金，含有硅和镁，硬度较高，通常在HB90左右。
6. 7000系铝合金，含有锌为主要合金元素，硬度最高，通常
在HB150左右。
需要注意的是，以上数值仅供参考，实际硬度会受到具体合金成分、热处理状态等因素的影响。
另外，硬度对照表中的数值是根据不同的硬度测试方法获得的，例如布氏硬度（HB）和洛氏硬度（HRC）等，不同测试方法得到的数值会有所不同。
总的来说，铝合金的硬度对照表可以帮助我们选择合适的材料来满足特定工程需求，但在实际应用中仍需综合考虑材料的其他性能指标，以及具体的工艺要求，来做出最佳选择。
6系铝合金特性及广泛用途
适用于在固熔热处理后,进行冷加工、或矫直、矫平以提高强度的产品T4 固熔热处理后自然时效至基本稳定的状态但不影响力学(可进行短直、矫平,适用于固熔热处理后,不再进行冷加工性能极限)的产品 ,然后进行人工时效的状态T5 由高温成型过程冷却但不影可进行矫直、矫平,适用于由高温成型过程冷却后,不经过冷加工( ),予以人工时效的产品响力学性能极限 T6 固熔热处理后进行人工时效的状态可进行矫直、矫平、但不影响力学不再进行冷加工(适用于固熔热处理后, 的产品性能极限)T7 固熔热处理后进行过时效的状态适用于固熔热处理后,为获取某些重要特性,在人工时效时,强度在时效曲线上越过了最高峰点的产品T8 固熔热处理后经冷加工,然后进行人工时效的状态适用于经冷加工,或矫直、矫平以提高强度的产品T9 固熔热处理后人工时效,然后进行冷加工的状态适用于经冷加工提高强度的产品T10 由高温成型过程冷却后,进行冷加工,然后人工时效的状态适用于经冷加工,或矫直、矫平以提高强度的产品某些6×××系的合金,无论是炉内固熔热处理,还是从高温成形过程急冷以保留可溶性组分在固熔体中,均能达到相同的固熔热处理效果,这些合金的T3、T4、T6、T7、T8和T9状态可采用上述两种处理方法的任一种.铝合金热处理工艺6061铝合金具有较好的强度，最为苛刻的耐用性，易于焊接，耐腐蚀，适合应用于高强度复合地板。
耐用性ASTM磨损电阻测试已证实了无与伦比的耐用性。
耐蚀性6061合金提供了传统的在典型应用中的优良的耐腐蚀性。
可焊性6061提供了独特的兼容性，在很多重要的领域中体现出优异的焊接强度。
6061-T6花纹片材和板材的强度，防滑性和耐久性的是该材质的主要属性。
广泛应用于装载坡道，沟盖板，坞登，基座板，地板，楼梯踏板。
6061-T651合金板是经过双重性机械磨光的，使得平板表面保持光滑及优越的平整度，让您减少及消除成本高昂的表面处理工序。
常用铝合金特性对比
合金牌号旧牌号 硅Si 铁Fe 铜Cu 锰Mn 镁Mg 铬Cr 锌Zn 钛Ti 其他 铝Al
2A11 LY11 0.7
0.7
3.8~4.8 0.4~0.8 0.4~0.8 —— 0.3
机械性能（Mechanical properties）分析：
化学成份(Chemical Composition Limits wt%)分析：
合金
硅
铁
铜
锰
镁
铬
锌
钛
牌号
Si
Fe
Cu
Mn
Mg
Cr
Zn
Ti
5083
0.4
0.4
0.1
03.-1.0
4.4-4.9
0.05-0.25
0.25
0.15
铝合金牌号及状态
铝合金牌号 及状态
抗拉强度(MPa) Tensile Strength
屈服强度(MPa) Yield Strength
伸长率(%) Elongation
布氏硬度 Hardness
5052
173～305
≥65
——
——
5754具有中档强度、良好旳耐蚀性、焊接性及易于加工成形等特点，是Al－Mg系合金 中旳经典合金。在国外，不同热处理状态旳5754是汽车制造业（轿车车门、模具、密封 件）、制罐工业所用旳主要材料。 应用范围：5754广泛应用于焊接构造、贮槽、压力容 器、船舶构造与海上设施、运送槽罐以及用于要求有优良加工性能、优良耐蚀性、高疲 劳强度、高可焊性和中档静态强度旳场合。
化学成份(Chemical Composition Limits wt%)分析：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一系:1000系列铝合金代表1050、1060 、1100系列。
在所有系列中1000系列属于含铝量最多的一个系列。
纯度可以达到99.00%以上。
由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。
目前市场上流通的大部分为1050以及1060系列。
1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。
我国的铝合金技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。
工业纯铝具有铝的一般特点，密度小，导电、导热性能好，抗腐蚀性能好，塑性加工性能好，可加工成板、带、箔和挤压制品等，可进行气焊、氩弧焊、点焊。
特点:含铝99.00%以上,导电性有好,耐腐蚀性能好,焊接性能好,强度低,不可热处理强化.应用范围：高纯铝(含铝量99.9%以上)主要用于科学试验,化学工业及特殊用途.特点：:以铜为主要合元素的含铝合金.也会添加锰、镁、铅和铋为了切削性。
如：2011合金，在熔练过程中要注意安全防护（会产生有害气体）。
2014合金用天航空工业，强度高。
2017合金比2014合金强度低一点，但比较容易加工。
2014可热处理强化。
缺点：晶间腐蚀倾向严重。
应用范围：航空工业（2014合金），螺丝（2011合金）和使用温度较高的行业（2017合金）。
特点：以锰为主要合金元素的铝合金，不可热处理强化，耐腐蚀性能好，焊接性能好。
塑性好。
（接近超铝合金）。
缺点：强度低，但可以通过冷加工硬化来加强强度。
退火时容易产生粗大晶粒。
应用范围：飞机上使用的导油无缝管（3003合金），易拉罐（3004合金）。
阳极氧化可行性：1xxx系铝合金又称“纯铝”,一般不用于硬质阳极氧化。
但在光亮阳极氧化和保护性阳极氧化具有很好的特性。
二系:2000系列铝合金代表2024、2A16（LY16）、2A02（LY6）。
2000系列铝板的特点是硬度较高，其中以铜原属含量最高，大概在3-5%左右。
2000系列铝棒属于航空铝材，目前在常规工业中不常应用。
硬铝：代号2XXX，常用的有2A11、2A12等。
硬铝有良好的机械性能，强度大（如2A12-T4抗拉强度可达469MPa以上）又便于加工，而且密度小，可作轻型结构材料。
一般的硬铝中，镁不超过2%。
锰可提高强度和耐蚀性，但一般限制锰小于1%，加入少量的钛可细化晶粒，铁与硅均限制在小于0.5-0.6%，并希望铁硅比值大于等于一。
硬铝的缺点主要有：1）耐蚀性不良铝厚度占板材厚度3-5%2）固溶处理温度范围窄，小于此温度不能发挥最大强化效果，而超出上限温度，又有产生晶界“过”的可能使晶粒聚集受到破坏。
3）焊接裂纹倾向大，用熔焊法有困难。
阳极氧化可行性：2xxx系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。
三系:3000系列铝合金代表3003 、3A21为主。
我国3000系列铝板生产工艺较为优秀。
3000系列铝棒是由锰元素为主要成分。
含量在1.0-1.5之间，是一款防锈功能较好的系列。
3003：主要特征及应用范围：为AL-Mn系合金，是应用最广的一种防锈铝，这种合金的强度不高（稍高于工业纯铝），不能热处理强化，故采用冷加工方法来提高它的力学性能：在退火状态有很高的塑性，在半冷作硬化时塑性尚好，冷作硬化时塑性低，耐腐蚀好，焊接性良好，可切削性能不良。
用途主要用于要求高的可塑性和良好的焊接性，在液体或气体介质中工作的低载荷零件，如油箱，汽油或润滑油导管，各种液体容器和其他用深拉制作的小负荷零件：线材用来做铆钉阳极氧化可行性：3xxx系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-Mn金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。
四系:4000系列铝棒代表为4A01 4000系列的铝板属于含硅量较高的系列。
通常硅含量在 4.5-6.0%之间。
属建筑用材料,机械零件,锻造用材,焊接材料;低熔点,耐蚀性好，产品描述: 具有耐热、耐磨的特性以硅为主，不常用。
部分4系可热处理强化，但也有部分4系合金不可热处理化。
h阳极氧化可行性：4xxx系铝合金又称“铝硅合金”，由于此合金含有硅成分，会使阳极氧化膜呈灰色，硅含量越高，颜色越深。
因此也不易阳极氧化。
五系:5000系列铝合金代表5052、5005、5083、5A05系列。
5000系列铝棒属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间。
又可以称为铝镁合金。
主要特点为密度低，抗拉强度高，延伸率高。
在相同面积下铝镁合金的重量低于其他系列.在常规工业中应用也较为广泛。
在我国5000系列铝板属于较为成熟的铝板系列之一。
特点：以镁为主。
耐耐性能好，焊接性能好，疲劳强度好，不可热处理强化，只能冷加工提高强度。
应用范围：割草机的手柄、飞机油箱导管、防弹衣。
阳极氧化可行性：5xxx系铝合金又称“铝美合金”，是一种用途较广的铝合金系，耐蚀性也好，可焊性也好。
此系列铝合金可以阳极氧化，如果镁含量偏高时，其光亮度不够。
典型的铝合金牌号：5052。
六系:6000系列铝合金代表6061 主要含有镁和硅两种元素，故集中了4000系列和5000系列的优点6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。
可使用性好，容易涂层，加工性好。
特性：中等强度，耐腐蚀性能好，焊接性能好，工艺性能好（易挤压出成形）氧化着色性能好。
应用范围：交能工具（如：汽车行李架、门、窗、车身、散热片、间箱外壳）6061属Al-Mg-Si系合金，中等强度，具有良好的塑性和优良的耐蚀性。
特别是无应力腐蚀开裂倾向，其焊接性优良，耐蚀性及冷加工性好，是一种使用范围广.很有前途的合金。
可阳极氧化着色，也可涂漆上珐琅，适应作建筑装饰材料。
其含有少量Cu，因而强度高于6063的，但淬火敏感性也比6063高，挤压之后不能实现风淬，需要重新固溶处理和淬火时效，才能获得较高的强度。
美铝6061-T651是6系合金的主要合金，是经热处理预拉伸工艺的高品质铝合金产品；美铝6061具有加工性能极佳、良好的抗腐蚀性、韧性高及加工后不变形、上色膜容易、氧化效果极佳等优良特点。
阳极氧化可行性：6xxx系铝合金又称“铝镁硅合金”，在工程应用尤为重要，主要用于挤压型材，此系列合金可以做阳极氧化，典型的牌号：6063，6463（主要适用于光亮阳极氧化）。
强度高的6061和6082合金的阳极氧化膜不能超过10μm，否则会使阳极氧化膜呈现浅灰色或黄灰色，其耐腐蚀性也明显低于6063和6463。
以下是中兴的铝材选用：七系:7000系列铝合金代表7075 主要含有锌元素。
也属于航空系列，是铝镁锌铜合金,是可热处理合金,属于超硬铝合金,有良好的耐磨性. 目前基本依靠进口，我国的生产工艺还有待提高。
锌是7075中主要合金元素，向含3%-7.5%锌的合金中添加镁，可形成强化效果显著的MgZn2，使该合金的热处理效果远远胜过于铝-锌二元合金。
提高合金中的锌、镁含量，抗拉强度会得到进一步的提高，但其抗应力腐蚀和抗剥落腐蚀的能力会随之下降。
经受热处理，能到达非常高的强度特性。
7075材料一般都加入少量铜、铬等合金，该系当中以7075-T651铝合金尤为上品，被誉为铝合金中最优良的产品，强度高、远胜任何软钢。
此合金并具有良好机械性及阳极反应。
代表用途有航空航天、模具加工、机械设备、工装夹具，特别用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构体。
7075： 1.高强度可热处理合金。
2.良好机械性能。
3.可使用性好。
4.易于加工，耐磨性好。
5.抗腐蚀性能、抗氧化性好。
特点：以锌为主，但有时也要少量添加了镁、铜。
其中超硬铝合金就是含有锌、铅、镁和铜合金接近钢材的硬度。
挤压速度较6系合金慢，焊接性能好。
7005和7075是7系中最高的档次，可热处理强化。
应用范围：航空方面（飞机的承力构件、起落架）、火箭、螺旋桨、航空飞船。
八系:8000系列铝合金较为常用的为8011 属于其他系列，大部分应用为铝箔，生产铝棒方面不太常用。
九系:9000系列铝合金是备用合金。
1050 食品、化学和酿造工业用挤压盘管，各种软管，烟花粉1060 要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途1100 用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具1145 包装及绝热铝箔，热交换器1199 电解电容器箔，光学反光沉积膜1350 电线、导电绞线、汇流排、变压器带材2011 螺钉及要求有良好切削性能的机械加工产品2014 应用于要求高强度与硬度（包括高温）的场合。
飞机重型、锻件、厚板和挤压材料，车轮与结构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件2017 是第一个获得工业应用的2XXX系合金，目前的应用范围较窄，主要为铆钉、通用机械零件、结构与运输工具结构件，螺旋桨与配件2024 飞机结构、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他种种结构件2036 汽车车身钣金件2048 航空航天器结构件与兵器结构零件2124 航空航天器结构件2218 飞机发动机和柴油发动机活塞，飞机发动机汽缸头，喷气发动机叶轮和压缩机环2219 航天火箭焊接氧化剂槽，超音速飞机蒙皮与结构零件，工作温度为-270~300摄氏度。
焊接性好，断裂韧性高，T8状态有很高的抗应力腐蚀开裂能力2319 焊拉2219合金的焊条和填充焊料2618 模锻件与自由锻件。
活塞和航空发动机零件2A01 工作温度小于等于100摄氏度的结构铆钉2A02 工作温度200~300摄氏度的涡轮喷气发动机的轴向压气机叶片2A06 工作温度150~250摄氏度的飞机结构及工作温度125~250摄氏度的航空器结构铆钉2A10 强度比2A01合金的高，用于制造工作温度小于等于100摄氏度的航空器结构铆钉2A11 飞机的中等强度的结构件、螺旋桨叶片、交通运输工具与建筑结构件。
航空器的中等强度的螺栓与铆钉2A12 航空器蒙皮、隔框、翼肋、翼梁、铆钉等，建筑与交通运输工具结构件2A14 形状复杂的自由锻件与模锻件2A16 工作温度250~300摄氏度的航天航空器零件，在室温及高温下工作的焊接容器与气密座舱2A17 工作温度225~250摄氏底的航空器零件2A50 形状复杂的中等强度零件2A60 航空器发动机压气机轮、导风轮、风扇、叶轮等2A70 飞机蒙皮，航空器发动机活塞、导风轮、轮盘等2A80 航空发动机压气机叶片、叶轮、活塞、涨圈及其他工作温度高的零件2A90 航空发动机活塞3003 用于加工需要有良好的成形性能、高的抗蚀性可焊性好的零件部件，或既要求有这些性能又需要有比1XXX系合金强度高的工作，如厨具、食物和化工产品处理与贮存装置，运输液体产品的槽、罐，以薄板加工的各种压力容器与管道3004 全铝易拉罐罐身，要求有比3003合金更高强度的零部件，化工产品生产与贮存装置，薄板加工件，建筑加工件，建筑工具，各种灯具零部件3105 房间隔断、档板、活动房板、檐槽和落水管，薄板成形加工件，瓶盖、瓶塞等3A21 飞机油箱、油路导管、铆钉线材等；建筑材料与食品等工业装备等5005 与3003合金相似，具有中等强度与良好的抗蚀性。
