钨基本知识
1．产品名称
钨精矿、钨铁、APT（仲钨酸铵）、碳化钨粉、钨粉、钨酸钠、钨条、硬质合金、钨材
2．简单用途
黑钨精矿:是生产仲钨酸铵,三氧化钨,蓝钨,钨粉,钨铁等以及其他高密度合金的材料.
白钨精矿:是生产合金钢（直接炼钢）优质钨铁、优质钨制品、特纯、化学纯三氧化钨、仲钨酸铵，钨材，钨丝,钨硬质合金,触媒等的原材料。
仲钨酸铵:是生产三氧化钨、蓝钨、AMT以及钨粉的原材料。
三氧化钨：可用作制金属钨的原料，制造硬质合金、刀具、模具和拉钨丝，也可用于粉末冶金，还可用于X射线屏及防火织物，以及用作陶瓷器的着色剂和分析试剂等。
钨酸钠：生产钨材的中间产品，也可用于媒染剂、催化剂、颜料和分析试剂、纺织工业用作织物加重剂，用于制造防火、防水织物。
蓝色氧化钨:是氢还原钨粉原料，用于生产掺杂钨粉、钨条、钨杆、钨丝及钨基高密度合金。
钨铁:特殊钢的原材料和添加剂。
偏钨酸铵：多用于石油工业生产上，是炼油厂用钨基催化剂的主要原料。
钨粉：大型板坯、钨铼热电偶原料、触头合金、高密度屏蔽材料、等离子喷涂材料
钨条：电极材料、加工材原料、合金添加剂
3、主要牌号
钨精矿：白钨精矿，黑钨精矿，国标两者都为含量65%，皆有一级一类、一级二类之分；钨砂，简单浮选，WO3含量达到60%，也有更低的。
钨铁：一般分为FeW70、FeW80，也有FeW75，
APT：APT-0，APT-1，APT-2，最常见为零级品。
碳化钨粉：颗粒大小在2-10毫米的中颗粒最常见，一般分为原生碳化钨粉合再生碳化钨粉，
钨条：炼钢钨条、拉丝钨条，还有一种分法为锻轧钨条和未锻轧钨条
硬质合金：切削刀片、矿山工具、耐磨零件、硬面材料、型材
钨材：钨丝、钨杆、钨电极等。
4、主要产地
钨精矿主要产地有江西赣州和大余、湖南郴州汝城、云南、广西、河南、浙江、内蒙等地。
钨铁国内生产厂家不多，其他深加工产品的企业主要分布在江西赣州、大余、南康、崇义，福建的厦门、龙岩，湖南株洲、四川自贡，吉林、辽宁等地。
5、主要贸易特性
钨精矿的来源主要有三个，一是非法（私自）开采，二是正规的矿山开采（并有选厂），三是钨矿山被国内大企业和国有企业控制下属。国内大的钨矿山可见各年度市场报告。钨精矿不能出口，但可以进口，进口主要有两种方式：一是小批量、散货形式，例如云南地区从缅甸进口、广西地区从越南进口、辽宁丹东从朝鲜进口、内蒙古和新疆从外蒙进口；二是国内大企业如厦门钨业、五矿集团等从澳大利亚、非洲、俄罗斯等地投资开矿进口，但主要是用于自己的下属企业。
虽然说市场上经常在说钨精矿，但实际接触较多的是60%含量的钨矿，市场就可以流通，因为以目前的生产和加工技术，含量达到60%下游企业就可以用。因为国内大企业的钨矿主要都是自产自用，所以有很多中小冶炼厂和钨矿精选厂经常从市场上收购散货，然后自己再进行加工或者销售给冶炼厂家。还有湖南安仁、郴州等地有较多的钨矿贸易商，经常从全国各地收购品味在40%以上的黑白钨矿，赚取差价，所以一般和钨矿客户联系时，首先是要确定其是否有自己的矿山：如果有，则要问清楚其产量、品位和销售渠道；如果没有，则一定是从市场上收购，可以和他叫交流价格行情和介绍要供应的企业。
另外，从事钨矿的企业还比较关注锡矿、铋矿的情况，因为他们从事钨矿生意的同时，还兼营其他矿种，所以工作人员有必要对锡矿和铋矿的市场情况作了解，如果从客户那里获取到相应信息还须发布到网站，如供应、报价等，或者作为和其他客户交流的一个引子。锡矿和铋矿的信息获取，因为网站没有专门从事相关信息，所以除和客户交流之外，还可以从亚洲金属网得到。
钨矿计价方式：如果会员问钨矿现在多少钱？那你要问他是多少含量的？黑钨还是白钨？
总体来说有三种计价方式：
一：60%含量的钨矿，市场也称之为钨砂，其实只是叫法不同而已，目前的价格是在0.76元/吨度，直接可以告诉他是7毛6就可以了，如果是白钨则便宜2分钱，告诉他是7毛四；如果含量还要在低一些，则可以酌情降低价格，例如50%的价格可能就在7毛钱左右，一般情况下，差的不会太远，酌情降价就可以了。
二：金属吨计价，其实就是在第一种计价方式的基础上乘以100（按照100%含量来算的，所以乘以100）乘以1000（要从公斤换算成吨，所以乘以1000）就变成了金属吨的价格，例如60%含量的黑钨矿金属吨的价格就为0.76*100*1000=7.6万元/金属吨。
三：标吨计价，指的就是该货物的实际含量和实际重量情况下的含税价格，例如以上金属吨的价格是按照100%含量来计价的，标吨计价就按照他的实际含量就可以了，不过一般情况下表吨计价都是指国标一级二类的钨精矿，目前的价格在5.8万元/吨。
钨铁的生产厂家主要有江钨集团下属两个生产企业（赣州江钨钨合金有限公司、福建赣闽铁合金有限公司，生产能力：10000吨/年），吉林钨钼铁合金，河南郸城铁合金，湖南创大冶金集团，常州苏南铁合金，江西海丰新材料，邢台桥西鑫昌铁合金等。钨铁可以出口，没有出口配额限制，出口关税为20%。国内生产的钨铁60%用于出口，主要出口国家为美国、日本、荷兰等。
因为国内生产钨铁的厂家不多，而且大多都用于出口，所以钨铁的价格一般波动不是很大，也正因为如此，贸易商找不到机会，从事钨铁贸易的商家也越来越少。
另外，与其他合金关系比较密切的钢厂招标、产能限制、电力政策都关系不大，整个钨市场都一样。
APT国内产能严重过剩，冶炼厂家较多，代加工现象比较普遍。可以出口，但有出口配额限制，关税为10%。冶炼厂家可以分为几种：一是专门的冶炼厂，主要靠销售APT来经营，例如赣州世瑞、大余金城等。他们有的有自己的钨矿山可以提供原料，没有的主要还是从市场上采购钨精矿；一种是一条龙企业，他们的APT冶炼厂主要是为自己的下游产品提供原料，如果不够用或者外面的比自己生产的便宜则从外面采购，如赣州特精钨钼，如果多余的时候可以外销，但价格一般都较高，如崇义章源钨业；还有一种是可以帮别人加工APT，厂家只收取加工费，加工费要根据钨精矿含量的高低来定，一般分为三个档次，也是加工费最高时为对以60%＞WO3≥50%的黑白钨矿代加工APT的加工费调整为9600元/吨，WO3≥60%的调整为8600元/吨；WO3＞65%的，调整为8000元/吨，矿耗系数均按1.45计，新价格从2008年6月20日起执行，目前加工费已经下调。
他的价格行情波动与钨精矿保持一致，但他的价格反映要稍快于钨精矿，要认识到05年前后国内APT和钨铁的价格相差不大，但后来随着APT产量的不断扩大和市场的发展，APT的生产成本与钨铁相差不大，但目前价格却比钨铁低2万左右。
二、业内重点企业
1、厦门钨业 /zhuzhi.asp
厦门钨业股份有限公司是在上海证券交易所上市的集团型股份公司，主要从事钨冶炼产品、钨粉末、硬质合金、钨钼丝材、新能源材料等的研发、生产与销售，是国内最大的钨钼产品生产与出口企业。下属公司达到11家，加上间接控股公司共有16家。
目前有两家是我们网站会员，厦门虹鹭钨钼工业有限公司、厦门金鹭特种合金有限公司
厦门钨业主要产品包括：冶炼产品系列、钨粉末系列、硬质合金系列、钨钼丝材系列、新能源材料系列等。钨冶炼产品的生产能力达12000吨，居世界第一；钨粉末产品的生产能力为5000吨钨粉、3500吨碳化钨粉和2000吨混合料，是国内最大的钨粉、碳化钨粉生产商和出口商；硬质合金生产能力达1000吨，产品80%出口；钨钼丝材的生产能力为1500吨粗钨丝、300吨粗钼丝、100亿米细钨丝、30亿米细钼丝，产销量占全国的60%以上；新能源材料的生产能力为3500吨贮氢合金粉、1500吨钴酸锂，产销量居国内前三位。
1、江钨集团 /
老江钨：2000年7月，中国有色金属工业体制改革。江西省人民政府在中央下放的有色金属企事业单位基础上，以资产为纽带，以钨、钽铌、稀土等相关企业为主体组建了江西稀有稀土金属钨业集团公司。
新江钨：2003年12月，江钨集团公司与中国五矿集团公司进行战略合作，合资组建了江西钨业集团有限公司，出资比例占49%。
江钨集团没有硬质合金产品，但还涉及到其他产品，铋、银、锡。
下属企业达到21家，岿美山钨矿等是我们网站会员，具体因为下属企业比较多，还有和其他地区，如福建、浙江、香港等地区的企业合资的企业也较多。
其他知名钨企业还有株洲硬质合金集团、自贡硬质合金、南昌硬质合金等。
钨出口企业：
钨粉末和冶炼产品出口主要是厦门钨业，江钨集团钨铁出口的比较多，其他钨铁出口企业还有吉林铁合金、湖南创大冶金集团等。
2008年第一批一般贸易工业品出口配额安排表
商品名称：仲、偏钨酸铵 单位：吨
地区或企业 配额数量 其中
总 计 3278
江西省 858 江西稀有稀土金属钨业集团公司 634 南昌硬质合金有限责任公司 186
崇义章源钨业股份有限公司 38
湖南省 460 株洲硬质合金进出口有限责任公司 301
湖南省中南锑钨工业贸易有限公司 159
福建省 334 厦门钨业股份有限公司 307
福建金鑫钨业有限公司 27
四川省 264 自贡硬质合金进出口贸易有限
责任公司 206
四川省五金矿产进出口公司
58
广东省 73 潮州翔鹭钨业有限公司 73
河北省 151 廊坊市钨钼材料厂 151
五矿有色金属股份有限公司 1138
商品名称：钨酸及其盐类 单位：吨
地区或企业 配额数量 其中
总 计 1620
福建省 967 福建金鑫钨业有限公司 967
江西省 135 江西稀有稀土金属钨业集团公司 135
中国中化集团公司 518
商品名称：三氧化钨及蓝色氧化钨 单位：吨
地区或企业 配额数量 其中
总 计 6997
江西省 1055 江西稀有稀土金属钨业集团公司 567
南昌硬质合金有限责任公司 434
崇义章源钨业股份有限公司 54
湖南省 1284 株洲硬质合金进出口有限责任公司 1161
湖南省中南锑钨工业贸易有限公司 123
福建省 1322 厦门钨业股份有限公司 1209
福建金鑫钨业有限公司 113
四川省 388 自贡硬质合金进出口贸易
有限责任公司 268
四川省五金矿产进出口公司 120
河北省 115 廊坊市钨钼材料厂 115
矿产地质学基本知识
矿产地质学基本知识
一、矿产分类
矿产根据其性质和主要工业用途可分为金属矿产、 非金属矿产、 可燃有机矿 主和地下水资源四类。
（一）、金属矿产 从中可提取某种金属元素的矿物资源， 按工业用途分为：
1、黑色金属：包括铁、锰、铬、钒、钛等。
2、有色金属：铜、铅、锌、镍、钴、钨、锡、钼、铋、锑、汞等。
3、轻金属：铝、镁等（可归入有色金属） 。
4、贵金属：金、银、铂、钌、铑、钯、锇、铱等。
5、放射性金属：铀、钍、镭等。
6、稀有金属：钽、铌、锂、铍、锆、铯、铷、锶等。
7、分散金属：锗、镓、铟、铊、铪、铼、镉、钪、硒、碲等。
8、稀土金属：包括原子序数39和57〜71的16个元素。根据地球化学性质 和共生关系，可分为二类：
1 ）、轻稀土金属（铈族元素） ：包括镧、铈、镨、钕、钷（人造元素） 、钐、 铕等。
2）、重稀土金属（钇族元素） ：包括钇、钆、铽、镝、钬、铒、铥、镱、镥 等。
（二）、非金属矿产 从中可提取某种非金属元素或可直接利用的矿物资源。 按工业用途可分为：
1 、冶金辅助原料：如萤石、菱镁矿、耐火粘土、白云岩、石灰岩等。
2、 化工原料：如磷灰石、磷块岩、黄铁矿、钾盐、岩盐、明矾石等。
3、 工业制造业原料：如石墨、金刚石、云母、石棉、重晶石、刚玉等。
4、 压电及光学原料：如压电石英、光学石英、冰洲石和萤石等。
5、 陶瓷及玻璃工业原料：如长石、石英砂、高岭土和粘土等。
6、 建筑及水泥原料：如砂岩、砾岩、浮石、白垩、石灰岩、石膏、花岗岩、 珍珠岩和松脂岩等。
7、宝石及工艺美术原料：如硬玉、软玉、玛瑙、水晶、蔷薇辉石、绿松石、 琥珀、叶腊石、蛇纹石、孔雀石、电气石和绿柱石等。 （三）、可燃有机矿产 是指能为工业和民用提供能源的地下资源。按其产 状可分为三类：
1、固体的：如煤、油页岩、石煤、地蜡、地沥青等。
2、液体的：如石油。
3、气体的：如天然气。
（四）、地下水资源 包括地下饮用水、技术用水、矿泉医疗水、地下热水、
矿物加工基本知识

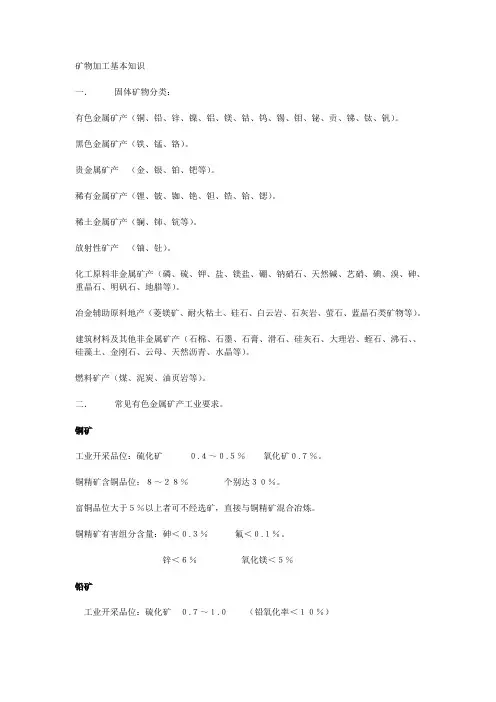

矿物加工基本知识
一． 固体矿物分类：
有色金属矿产（铜、铅、锌、镍、铝、镁、钴、钨、锡、钼、铋、贡、锑、钛、钒）。
黑色金属矿产（铁、锰、铬）。
贵金属矿产 （金、银、铂、钯等）。
稀有金属矿产（锂、铍、铷、铯、钽、锆、铪、锶）。
稀土金属矿产（镧、铈、钪等）。
放射性矿产 （铀、钍）。
化工原料非金属矿产（磷、硫、钾、盐、镁盐、硼、钠硝石、天然碱、艺硝、碘、溴、砷、重晶石、明矾石、地腊等）。
冶金辅助原料地产（菱镁矿、耐火粘土、硅石、白云岩、石灰岩、萤石、蓝晶石类矿物等）。
建筑材料及其他非金属矿产（石棉、石墨、石膏、滑石、硅灰石、大理岩、蛭石、沸石、、硅藻土、金刚石、云母、天然沥青、水晶等）。
燃料矿产（煤、泥炭、油页岩等）。
二． 常见有色金属矿产工业要求。
铜矿
工业开采品位：硫化矿 ０.４～０.５％ 氧化矿０.７％。
铜精矿含铜品位：８～２８％ 个别达３０％。
富铜品位大于５％以上者可不经选矿，直接与铜精矿混合冶炼。
铜精矿有害组分含量：砷＜０.３％ 氟＜０.１％。
锌＜６％ 氧化镁＜５％
铅矿
工业开采品位：硫化矿 ０.７～１.０ （铅氧化率＜１０％）
混合矿 １.０～１.５ （铅氧化率１０至３０％）
氧化矿 １.５～２.0 （铅氧化率＞３０％）
我国铅锌矿区工业品位要求：
硫化矿： Ｐｂ＋Ｚｎ ４～５％
混合矿： Ｐｂ＋Ｚｎ ６～８％
氧化矿： Ｐｂ＋Ｚｎ ８～１０％
铅精矿要求：从４０％～７０％分七个等级。
主要杂质要求：Ｃｕ＜３％～１.５％
Ｚｎ＜９～５％
ＭｇＯ＜２％
ＡＬ２Ｏ３＜４％
Ａｓ＜０.５％
锌矿：
工业开采品位：硫化矿 １.０～２.０
混合矿 ２.０～３.０
选择钨钢合金牌号小知识
选择硬质合金牌号小知识
（参考信息，成都全息精密硬质合金 提供）
YW1 红硬性较好，能承受一定的的冲击负荷，是通用性较好的合金.适于耐热钢高锰钢不锈钢等难加工钢材的加工，也适于普通钢和铸铁的加工.
YW2 耐磨性仅次于YW1，单其使用强度较高，能承受较大的冲击负荷，适于耐热钢高锰钢不锈钢及高级合金钢的粗加工半精加工，也适于普通钢和铸钢.
YT30 耐磨性和运行的切削速度较YT15高，但使用强度抗冲击韧性较差。适于碳素钢与合金钢的精加工，如小断面的精车精镗，精扩等.
YT15 耐磨性优于YT5合金，但抗冲击韧性较YT5差。适于钢、铸钢，合金钢中切削断面的半精加工或小切削断面精加工.
YT14 使用强度高，抗冲击和抗震性好，近次于YT5合金，但耐 磨性较YT5好，适于碳素钢与合金钢连续切削时的粗车粗铣，间断切削时的半精车和精车。
YT5 在钨钴钛合金中强度，抗冲击及抗震性最好，但耐磨性较差。适于碳素钢与合金钢（包括锻件，冲压件，铸铁表皮 ）间断切削时的粗车粗刨半精刨。
YG3X 在钨钴钛合金中耐磨性最好，但冲击韧性较差，适于铸铁有色金属及其合金，碎火钢，合金钢小切面的高速精加工.
YG3 耐磨性仅次于YG3X，对冲击和震动较敏感，适于铸铁有色金属及其合金连续切削时的精车半精车，精车螺纹与扩孔 YG6A 属细颗粒合金，耐磨性好，适于冷硬铸铁，有色金属及其合金的半精加工，亦适于碎火钢合金钢的半精加工及精加工。
YG6X 属细颗粒碳化钨合金，其耐磨性较YG6高，使用强度近似于YG6合金，适于加工冷硬合金铸铁与耐热合金钢，也适于普通铸铁的精加工.
YG6 耐磨性较高，但低于YG3，抗冲击和震动比YG3X为好。适于铸铁，有色金属及合金，非金属材料中等切削速度的半精加工和精加工。
YG8 使用强度高，抗冲击，抗震性较YG6好，但耐磨性和允许的切削速度较低。适于铸铁，有色金属及合金，非金属材料低速粗加工。
YD201 适用于铸铁、轻合金的半精加工、粗加工、亦可作为铸铁 、低合金钢的铣削加工。
机械工程材料基本知识
任何机械零件或者工具， 在使用过程中， 往往要受到各种形式外力的作用。
如 起重机上的钢索，受到悬吊物拉力的作用；柴油机上的连杆，在传递动力时，不 仅受到拉力的作用， 而且还受到冲击力的作用； 轴类零件要受到弯矩、 扭力的作 用等等。这就要求金属材料必须具有一种承受机械荷而不超过许可变形或者不破坏 的能力。这种能力就是材料的力学性能。金属表现来的诸如弹性、强度、硬度、 塑性和韧性等特征就是用来衡量金属材料材料在外力作用下表现出力学性能的 指标。
1.1.1 强度
强度是指金属材料在静载荷作用下反抗变形和断裂的能力。强度指标普通用
单位面积所承受的载荷即力表示，符号为 σ，单位为 MPa。
工程中常用的强度指标有屈服强度和抗拉强度。屈服强度是指金属材料在外
力作用下， 产生屈服现象时的应力， 或者开始浮现塑性变形时的最低应力值， 用
σs 表示。抗拉强度是指金属材料在拉力的作用下， 被拉断前所能承受的最大应力值，
用 σb 表示。
对于大多数机械零件， 工作时不允许产生塑性变形， 所以屈服强度是零件强
度设计的依据； 对于因断裂而失效的零件， 而用抗拉强度作为其强度设计的依据。
1.1.2 塑性
塑性是指金属材料在外力作用下产生塑性变形而不断裂的能力。
工程中常用的塑性指标有伸长率和断面收缩率。伸长率指试样拉断后的伸长
量与原来长度之比的百分率， 用符号 6 表示。断面收缩率指试样拉断后，断面缩
小的面积与原来截面积之比，用 表示。
伸长率和断面收缩率越大，其塑性越好；反之，塑性越差。良好的塑性是金
属材料进行压力加工的必要条件， 也是保证机械零件工作安全， 不发生蓦地脆断
的必要条件。
1.1.3 硬度 硬度是指材料表面反抗比它更硬的物体压入的能力。硬度的测试方法不少，
生产中常用的硬度测试方法有布氏硬度测试法和洛氏硬度试验方法两种。
(一)布氏硬度试验法
布氏硬度试验法是用向来径为 D 的淬火钢球或者硬质合金球作为压头，在载 荷 P 的作用下压入被测试金属表面，保持一定时间后卸载，测量金属表面形成 的压痕直径 d，以压痕的单位面积所承受的平均压力作为被测金属的布氏硬度 值。
金属熔融的基本知识点总结

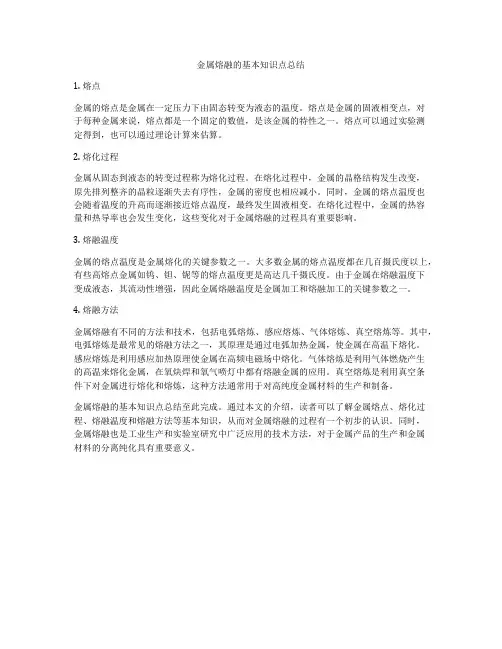

金属熔融的基本知识点总结
1. 熔点
金属的熔点是金属在一定压力下由固态转变为液态的温度。熔点是金属的固液相变点，对于每种金属来说，熔点都是一个固定的数值，是该金属的特性之一。熔点可以通过实验测定得到，也可以通过理论计算来估算。
2. 熔化过程
金属从固态到液态的转变过程称为熔化过程。在熔化过程中，金属的晶格结构发生改变，原先排列整齐的晶粒逐渐失去有序性，金属的密度也相应减小。同时，金属的熔点温度也会随着温度的升高而逐渐接近熔点温度，最终发生固液相变。在熔化过程中，金属的热容量和热导率也会发生变化，这些变化对于金属熔融的过程具有重要影响。
3. 熔融温度
金属的熔点温度是金属熔化的关键参数之一。大多数金属的熔点温度都在几百摄氏度以上，有些高熔点金属如钨、钽、铌等的熔点温度更是高达几千摄氏度。由于金属在熔融温度下变成液态，其流动性增强，因此金属熔融温度是金属加工和熔融加工的关键参数之一。
4. 熔融方法
金属熔融有不同的方法和技术，包括电弧熔炼、感应熔炼、气体熔炼、真空熔炼等。其中，电弧熔炼是最常见的熔融方法之一，其原理是通过电弧加热金属，使金属在高温下熔化。感应熔炼是利用感应加热原理使金属在高频电磁场中熔化。气体熔炼是利用气体燃烧产生的高温来熔化金属，在氧炔焊和氧气喷灯中都有熔融金属的应用。真空熔炼是利用真空条件下对金属进行熔化和熔炼，这种方法通常用于对高纯度金属材料的生产和制备。
金属熔融的基本知识点总结至此完成。通过本文的介绍，读者可以了解金属熔点、熔化过程、熔融温度和熔融方法等基本知识，从而对金属熔融的过程有一个初步的认识。同时，金属熔融也是工业生产和实验室研究中广泛应用的技术方法，对于金属产品的生产和金属材料的分离纯化具有重要意义。
焊条一些基本知识

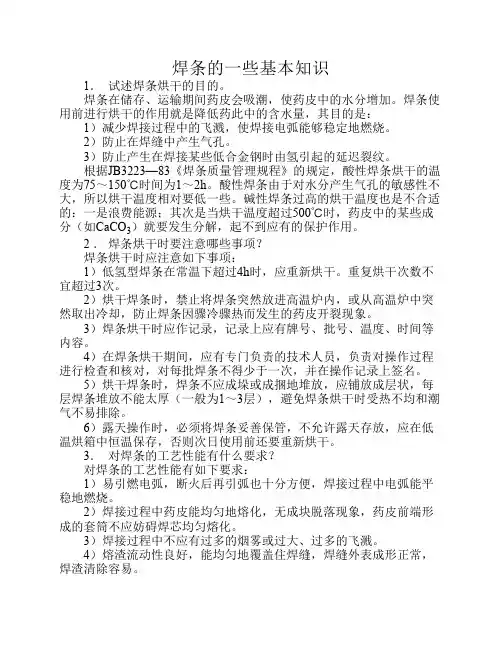

焊条的一些基本知识
1． 试述焊条烘干的目的。
焊条在储存、运输期间药皮会吸潮，使药皮中的水分增加。焊条使
用前进行烘干的作用就是降低药此中的含水量，其目的是：
1）减少焊接过程中的飞溅，使焊接电弧能够稳定地燃烧。
2）防止在焊缝中产生气孔。
3）防止产生在焊接某些低合金钢时由氢引起的延迟裂纹。
根据JB3223—83《焊条质量管理规程》的规定，酸性焊条烘干的温
度为75～150℃时间为1～2h。酸性焊条由于对水分产生气孔的敏感性不
大，所以烘干温度相对要低一些。碱性焊条过高的烘干温度也是不合适
的：一是浪费能源；其次是当烘干温度超过500℃时，药皮中的某些成
分（如CaCO3）就要发生分解，起不到应有的保护作用。
2 ． 焊条烘干时要注意哪些事项？
焊条烘干时应注意如下事项：
1）低氢型焊条在常温下超过4h时，应重新烘干。重复烘干次数不
宜超过3次。
2）烘干焊条时，禁止将焊条突然放进高温炉内，或从高温炉中突
然取出冷却，防止焊条因骤冷骤热而发生的药皮开裂现象。
3）焊条烘干时应作记录，记录上应有牌号、批号、温度、时间等
内容。
4）在焊条烘干期间，应有专门负责的技术人员，负责对操作过程
进行检查和核对，对每批焊条不得少于一次，并在操作记录上签名。
5）烘干焊条时，焊条不应成垛或成捆地堆放，应铺放成层状，每
层焊条堆放不能太厚（一般为1～3层），避免焊条烘干时受热不均和潮
气不易排除。
6）露天操作时，必须将焊条妥善保管，不允许露天存放，应在低
温烘箱中恒温保存，否则次日使用前还要重新烘干。
3． 对焊条的工艺性能有什么要求？
对焊条的工艺性能有如下要求：
1）易引燃电弧，断火后再引弧也十分方便，焊接过程中电弧能平
稳地燃烧。
2）焊接过程中药皮能均匀地熔化，无成块脱落现象，药皮前端形
成的套筒不应妨碍焊芯均匀熔化。
3）焊接过程中不应有过多的烟雾或过大、过多的飞溅。
4）熔渣流动性良好，能均匀地覆盖住焊缝，焊缝外表成形正常，
焊渣清除容易。5）焊条在说明书规定的电流范围内施焊，药皮无严重发红、无生
焊接基础知识
1 第二讲 焊接基础知识
第一节 焊接的物理实质
国家标准对焊接的定义是：焊接即通过加热或加压，或两者并用，并且用或不用填充材料，使工件达到结合的一种加工工艺方法。
焊件可以是各种同类或不同类的金属、非金属，也可以是一种金属与一种非金属。但是金属的连接在现代工业中具有最重要的实际意义，因此焊接主要是指金属的焊接。
要是两部分金属材料达到永久连接的目的，就必须使分离的金属相互非常接近，只有这样才能使原子间产生足够大的结合力，形成牢固的接头。这对液体来说是很容易的，但对固体来说则比较困难，需要外部给予很大的能量，以使金属接触表面达到原子间的距离。为此，金属焊接时必须采用加热、加压或两者并用的方法来实现。
第二节 焊接方法分类
按照金属在焊接过程中所处的状态及工艺特点不同，可以把金属的焊接方法分为熔焊、压焊和钎焊三大类。
一、熔焊
熔焊是利用局部加热使连接处的母材金属熔化，再加入（或不加入）填充金属形成焊缝而结合的方法。
1、熔焊的基本方法
按照热源形式不同，熔化焊接基本方法分为：
（1）气焊
（2）铝热焊 利用铝热剂放热反应热作热源。
（3）电弧焊 利用其提到电视产生的电弧热作为热源。
（4）电渣焊 利用熔渣导电时的电阻热作为热源。
（5）电子束 利用高速运动的电子流作为热源。
（6）激光焊 利用单色光子流作为热源。
（7）等离子弧焊 利用高温等离子焰流作为热源。
2、熔焊的保护措施
为了防止局部熔化的高温焊缝金属与空气接触而造成成分和性能的恶化，熔焊过程都必须采取有效的隔离空气的保护措施。
基本形式：真空焊接、气体保护、熔渣保护三种。
二、压焊
压焊------在焊接过程中，必须对焊件施加一定的压力（加热或不加热）以完成焊接的方法，叫做压焊。
焊接有两种形式：一是将被焊金属接触部分加热至塑性状态或局部熔化状态，然后施加一定的压力，以使金属原子间相互结合而形成牢固的焊接接头。如锻焊、电阻焊、摩擦焊和气压焊。二是不进行加热，仅在被焊金属的接触面上施加足够大的压力，借助于压力所引起的塑性变形，以使原子间相互接近而获得牢固的压挤接头，这种压焊的方法有冷压焊、爆炸焊等。
钨极氩弧焊值得一看的基础知识
一、钨极氩弧焊
钨极氩弧焊时常被称为TIG焊，是一种在非消耗性电极和工作物之间产生热量的电弧焊接方式；电极棒、溶池、电弧和工作物临近受热区域都是由气体状态的保护隔绝大气混入，此保护是由气体或混合气体流供应，通常是惰性气体，必须是能提供全保护，因为甚至很微量的空气混入也会污染焊道。
1 适用性
钨极氩弧焊，以人工或自动操作都适宜，且能用于持续焊接、间续焊接（有时称为‘跳焊’）和点焊，因为其电极棒是非消耗性的，故可不需加入熔填金属而仅熔合母材金属做焊接，然而对于个别的接头，依其需要也许需使用熔填金属。
钨极氩弧焊是一种全姿势位置焊接方式，且特别适于薄板的焊接—经常可薄至0.005英寸。
（1） 焊接的金属
钨极氩弧焊的特性使其能使用于大多数的金属和合金的焊接，可用钨极氩弧焊焊接的金属包括碳钢、合金钢、不锈钢、耐热合金、难熔金属、铝合金、镁合金、铍合金、铜合金、镍合金、钛合金和锆合金等等。
铅和锌很难用钨极氩弧焊方式焊接，这些金属的低熔点使焊接控制极端的困难，锌在1663F汽化，而此温度仍比电弧温度低很多，且由于锌的挥发而使焊道不良，表面镀铅、锡、锌、镉或铝的钢和其它在较高温度熔化的金属，可用电弧焊接，但需特殊的程序。
在镀层的金属中的焊道由于“交互合金”的结果。很可能具有低的机械性质为防止在镀层的金属焊接中产生交互合金作用，必须将要焊接的区域的表面镀层移除，焊接后在修补。
（2） 母材金属厚度
钨极氩弧焊能应用于广泛厚度范围的金属焊接，此方式非常适合于焊接3mm厚以下物件，因为其电弧产生强烈的、集中热量，而产生高焊接速度，使用熔填金属能做多道焊接。
虽然6.25mm以上的厚度的母材金属，通常使用其他焊接方式。但是，需高品质的厚焊件有使用钨极氩弧焊做多层焊接。例如在8m直径的火箭发动器，15mm厚的外壳制造中，以钨极氩弧焊使用填充金属做纵向和圆周多道焊接，虽然对此厚的金属而言，此焊接方式较慢，但因为焊道的高品质要求，故而使用TIG焊接。
钨钢密度资料
钨钢密度
钨钢是一种合金材料，具有极高的硬度和耐磨性，被广泛应用在工业领域中。其中，钨钢的密度是其重要性能之一，下面将探讨钨钢密度的相关知识。
钨钢的组成
钨钢是由钨（W）和其他金属元素混合而成的合金，主要成分为钨、碳和铁。钨元素的含量一般为70%以上，碳和其他元素则根据不同的配方而定。
密度的定义
密度是指单位体积内物质的质量，通常用单位体积的质量来表示。在国际制度单位中，密度的单位是千克每立方米（kg/m³）或克每立方厘米（g/cm³）。
钨钢的密度
钨钢的密度通常在15至19克/立方厘米之间，高于绝大多数金属。这种高密度使得钨钢在抗压性能和耐磨性方面表现出色，适合用于制造工具、刀具以及耐磨零件等。
密度对钨钢性能的影响
钨钢的高密度使其具有较大的质量，给予其优异的强度和硬度。密度的增加也使得钨钢在一定程度上牺牲了韧性，因此在实际应用中需要根据具体要求进行选择，并进行合理的热处理以平衡各项性能。
结语
钨钢作为一种重要的合金材料，其密度是决定其性能的重要因素之一。高密度使得钨钢具有出色的硬度和耐磨性，适合应用于多种工业领域。因此，了解和掌握钨钢的密度对于材料工程师和制造商来说至关重要。
碳化钨知识
碳化钨知识
1、概述
碳化钨粉(WC)是生产硬质合金的主要原料，国内主要生产企业有株州、自贡、南昌、旅顺硬质合金厂。每年生产的碳化钨粉主要供国内使用，部分出口到日本、美国、德国、意大利、法国、瑞典等国家。 碳化钨为黑色六方晶体，有金属光泽，硬度与金刚石相近，为电、热的良好导体。熔点2870℃, 沸点6000℃，相对密度 15.63(18℃)。碳化钨不溶于水、盐酸和硫酸，易溶于硝酸－氢氟酸的混合酸中。纯的碳化钨易碎，若掺入少量钛、钴等金属，就能减少脆性。用作钢材切割工具的碳化钨，常加入碳化钛、碳化钽或它们的混合物，以提高抗爆能力。碳化钨
的化学性质稳定。
在碳化钨中，碳原子嵌入钨金属晶格的间隙，并不破坏原有金属的晶格，形成填隙固溶体，因此也称填隙（或插入）化合物。碳化钨可由钨和碳的混合物高温加热制得，氢气或烃类的存在能加速反应的进行。若用钨的含氧化合物进行制备，产品最终必须在1500℃进行真空处理, 以除去碳氧化合物。碳化钨适宜在高温下进行机械加工，可制作切削工具、窑炉的结构材料、喷气发动机、燃气轮机、喷嘴等。钨与碳的另一个化合物为碳化二钨，化学式为 W2C，熔点为2860℃
，沸点6000℃,相对密度17.15。其性质、制法、用途同碳化钨。
2、性质
碳化钨粉呈深灰色粉末，能溶于多种碳化物中，尤其是在碳化钛中的溶解度很大，形成
TiC-WC固熔体。
3、用途
碳化钨粉主要用于生产硬质合金。
4、产制
用金属钨粉和炭黑为原料，按一定比例配成混合料，将混合料装入石墨舟皿中，置于炭管
炉内或高中频感电炉中，在一定温度下进行炭化，再经球磨、筛分即得碳化钨粉。
5、质量规格
碳化钨粉的技术条件是GB/T4295—93，一般执行的是企业内控标准，部分企业技术条件
见下表。 碳化钨粉质量规格表
类别
费氏平均粒度(μ) 总碳量(%) 游离碳(%)
WC-1 ≤1.0 6.08～6.18 ≤0.08
