电压互感器二次电压并列
电压互感器二次电压并列在变电站一次主接线为双母线、桥形接线、单母分段等含有母联或者分段断路器的接线方式下，两段母线的电压互感器二次电压可以装设并列装置，以使微机保护装置在本段母线电压互感器退出运行时，一次可以通过改单母运行来保证电压互感器停运母线的设备继续运行，这时需要将二次回路开展并列（通过并列继电器的辅助触点将两组电压互感器的电压小母线连接起来），使电压互感器停运母线的设备可以从另一段母线的电压互感器二次绕组获碍电压，以确保相应的保护、计量设备继续运行。
二次电压回路并列的条件是一次母联或者分段断路器在合闸位置，并且两侧的隔离开关也在合闸位置。
也即是只有在一次并列的情况下，才允许将电压互感器二次并列，严禁一次未并列的情况下将二次并列。
考虑到操作的安全性，有些变电站在设计中已经取消了并列装置，这样停一台电压互感器时需要连带停相应的母线。
值得注意的是，即便没有并列装置，电压互感器的二次回路仍有并列的时机。
当一个断路器对应的两个母线隔离开关同时合上时，通过两个母线隔离开关的辅助触点仍能将两个电压互感器的电压小母线并列。
这也是为什么在倒母线的过程中，当一个断路器对应的两个母线隔离开关同时合上时会发出“电压互感器并列”信号。
下面以一个典型的倒母线操作为例，来分析这个过程中的电压互感器并列。
倒母线的基本操作顺序是：①投入母差互联；②拉开母联控制电源开关，检查母联断路器应合上；③倒母线；④合上母联控制电源开关；⑤退出母差互联；⑥拉开电压互感器二次；⑦拉开母联断路器、隔离开关；⑧拉开电压互感器一次隔离开关；⑨合母线接地开关。
因为倒母线的过程中是“先合后拉”，当同一出线的两条母线隔离开关都合上时，电压二次并列。
因为二次并列时要求一次必须是并列的，所以在倒母线之前必须检查母联断路器应合上，同时还要将母联断路器的控制电源拉开，防止在倒母线过程中出现母联断路器跳开的情况。
下面分析在倒母线的过程中，电压互感器二次并联时母联断路器跳开，将会发生的情况。
继电保护二次回路故障及处理方法PPT课件
时输出为0，然后再由相关人员对其进行复位，才可以再
开始工作；或者在故障发生后由供电电源自动停止输出，
过一会儿供电电源将会自动恢复工作。当继电保护电源中
断时，或者当继电保护装置的电源装置出现故障时，供电
装置指示其正常工作的电源指示灯不再亮着。当继电保护
装置没有供电电源时，就将无法正常工作，此时一些保护
③线圈极性接反：在线圈内部有二极管继电器，一旦
没有正确连接其极性会直接导致接点不动作。
④交流线圈、直流线圈供电错误：如果我们把交流线
圈和直流线圈的供电电源接反，交流线圈会因为接上直流
电而发热，进而烧毁线圈；直流线圈会因为接上交流电而
使铁片发生反复振荡，不可能正常工作。
⑤如果我们给线圈长期通电，线圈将会发热，其绝缘
﹢至监控系统（ECS）信号的位置信号、报警信号、事故信号等 ﹢至故障录波器信号
5
二次回路基本概念
继电保护二次回路
以保护装置所接二次回路的作用分类
信号回路
•监控系统信号 •故障录波信号回路
开入量回路
•压板、把手 •开关位置、启动、闭锁
出口回路
•跳合闸回路 •启动、闭锁等
二次回路
电源回路 电流回路
电压回路
电压不稳定；继电器接点表面有异物；继电器接点表面发
生腐蚀；继电器接点发生机械性的接触不好；超出了继电
器的正常使用周期；继电器的使用环境不好（有振动或者
存在冲击）。
9
SUCCESS
THANK YOU
2019/8/3
10
继电保护与二次回路中常见的故障
4. 保护装置故障
继电保护装置故障即继电保护装置内部元件发生损坏
电压并列、重动、切换培训课件
电压并列、重动、切换精品资料电压并列、重动、切换1、电压切换是从一个电源电压切换到另一个电源电压。
而电压并列是二个电源连接在一起，形成一个电压。
2、一般，为保证供电的可靠性，二次电压的切换均先进行电压并列，然后再拉开不需要的电源，完成电压切换。
3、电压并列：针对双母线或者单母线分段接线两段母线上的电压互感器而言，通过电压互感器的闸刀的辅助触点一级母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制。
在控制屏上配置专用的电压并列装置。
4、电压并列：如果是单母线分段接线，当某段母线PT停运，而该段母线的线路又继续工作，需要计量二次电压，则投入PT并列装置，将另一段母线的PT二次电压并列至停运PT的二次侧，达到目的。
前提是一次处于并列状态，否则二次不能并列。
如果是双母线接线，也大同小异，也有专门的并列装置，在出线母线并列运行方式下，如果某组母线的PT停运，也可以并列切换使另外一组母线的线路同样可以有计量二次电压。
5、电压切换：主要是切换电压的，主要供给保护装置及计量等，使装置的电压随刀闸的切换二随之改变，比如为双母线，当线路在I母运行，-1刀闸合位，线路保护装置应取I母电压，当线路在II母运行，-2刀闸合位，线路保护装置应自动切II母电压。
电压并列前提必须是分段或者母联开关在合位，二电压切换，分段或者母线开关应该在分位，就是说电压切换使靠相关二次回路自动切换的。
6、PT并列：两段母线，每段母线一台PT，当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II 母PT维持两段母线上的保护电压，因此，需要PT并列。
并列时先并一次，和母联或者分段开关，再将PT并列把手打在并列位置。
需要将母联或者分段开关的两侧刀闸。
开关节点串接到二次PT并列回路中，确保只有在一次并列的情况下，二次才能并列。
7、电压切换：双母接线，I、II母分列运行，当线路在I母运行时，，二次必须取I母电压，线路在II母运行时，，二次必须取II母电压。
母线电压并列回路
压，且使并列装置因承担充电电流发热烧毁。
线路保护电压切换回路 :
图中YQX-31J为线路第一套保护的电压切换箱、CZX-12R 为线路开关操作箱，同时为线路第二套保护提供电压切换回路 。1YQJ、2YQJ为线路保护的电压切换器接点，可以实现计量
、保护等的二次电压与一次运行的母线对应，通过线路母线侧
来自电压互感器二次的四根开关场引入线和互感器三次的两根 开关场引入线必须分开，不得公用。 如果二次绕组的中性线与三次绕组的N线合用一芯电缆并接地 ，当线路发生不对称接地故障时，零序电压通过N线形成回路
，在N线上会产生电压降，此电压将叠加到二次绕组回路中，
影响保护的正确测量。 所以二次绕组的中性线与三次绕组接地线必需分开，并把二次 绕组的4根线与三次绕组2根线使用各自独立的电缆，使三次 绕组的接线不影响二次绕组电压回路。
额定电压为100/√3，用于测量计量及另一套保护；一组3P绕组，二次
额定电压为100，用于形成开口三角零序电压。图中两套线路保护和 母差均采用不同的绕组,满足双重化配置原则：两套保护装置的交流 电压应分别取自电压互感器互相独立的绕组。但目前设计大多采用四 个绕组，计量对精度要求更高，且计量回路压降要求小于0.25%，将 计量与保护分开，单独设立一个绕组。国家电网公司《变电站通用设 计二次系统部分》PT二次绕组配置为：0.2/0.5（3P）/3P，0.2为计 量绕组，0.5（3P）为保护和测量共用绕组，3P为保护绕组。
注意事项
1、双母线接线的母差和失灵保护，当一组母线电压互感器出现异常 需退出运行时，不允许母线维持正常方式且仅将电压互感器二次并列 运行。因为当无电压互感器的母线上线路故障且开关失灵时，失灵保 护将跳开母联开关，非故障母线的电压恢复正常，因电压回路二次已

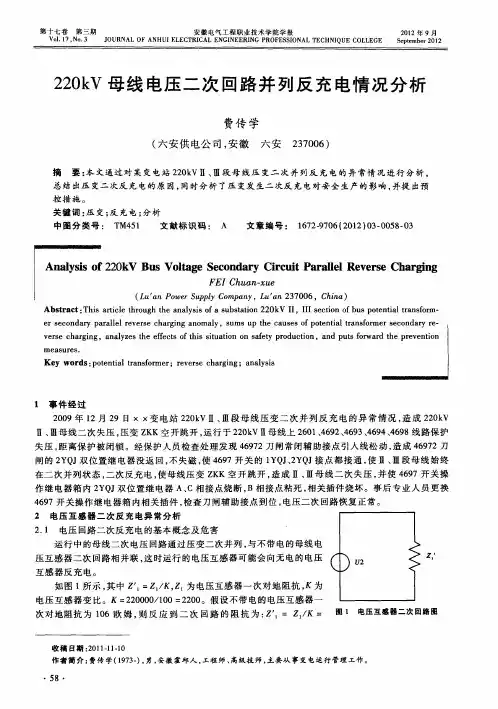

220kV母线电压二次回路并列反充电情况分析
２ 电压 互 感 器 二 次 反 充 电 异 常 分 析
２ １ 电压 回路 二 次反充 电的基本 概念及 危 害 ． 运 行 中的母 线二 次 电压 回路 通过 压变 二次并 列 ， 与不带 电 的母 线 电 压互 感 器二 次 回路相 并联 ， 这时运 行 的 电压 互感器 可 能会 向无 电的 电压
ｍ ｅａｓｕｒｅｓ．
Ｋ ｅ ｏ ｄｓ： ｔ ｎｉ ｌｔａ ｓｏ ｍｅ ；ｒ ｖ ｒｅ ｃ ａ ｇ ｎ ｙｗ ｒ ｐｏｅ ｔ ｒ ｎ ｆｒ ｒ ｅ ｅ ｓ ｈ ｒ ｉ ｇ；ａ ａｙ ｉ ａ ｎ ｌ ｓｓ
１ 事 件 经 过
２０ ０ ９年 ｌ ２月 ２ 日 ××变 电站 ２ ０ ＶＩ Ⅲ段 母线 压 变 二 次 并 列 反 充 电 的异 常 情 况 ， 成 ２ ０ Ｖ ９ ２ｋ Ｉ、 造 ２ｋ Ⅱ、 Ⅲ母 线二 次失 压 ， 变 Ｚ Ｋ空开跳 开 ， 压 Ｋ 运行 于 ２ ０ ＶＩ母线 上 ２ ０ 、６ ２ ４ ９ 、６ ４ ４ ９ ２ｋ Ｉ ６ １ ４ ９ 、６ ３ ４ ９ 、６ ８线 路保护 失压 ， 离保护 被 闭锁 。经保 护人 员检查 处理 发现 ４ ９ ２刀 闸常闭辅 助接点 引入 线松 动 ， 成 ４ ９ ２刀 距 ６７ 造 ６７
闸的 ２ Ｊ ＹＱ 双位 置 继 电器 没返 回 ， 失磁 ， ４ ９ 不 使 ６ ７开 关 的 １ Ｑ 、Ｙ Ｊ 点都 接 通 ， Ⅱ、 Ｙ Ｊ２ Ｑ 接 使 Ⅲ段母 线 始 终
在二 次并 列状 态 ， 二次反 充 电 ， 使母 线压 变 Ｚ Ｋ空 开跳 开 ， 成 Ⅱ、 Ｋ 造 Ⅲ母 线 二次 失 压 ， 并使 ４ ９ ６ ７开 关操 作继 电器箱 内 ２ Ｑ 双位 置继 电器 Ａ、 ＹＪ Ｃ相接 点烧 断 ， Ｂ相 接点 粘死 ， 相关插 件烧 坏 。事后 专业 人 员更 换 ４９ ６ ７开关 操 作继 电器箱 内相 关插 件 ， 检查刀 闸辅 助接点 到位 ， 电压二次 回路恢 复正 常 。
２ １ 电压 回路 二 次反充 电的基本 概念及 危 害 ． 运 行 中的母 线二 次 电压 回路 通过 压变 二次并 列 ， 与不带 电 的母 线 电 压互 感 器二 次 回路相 并联 ， 这时运 行 的 电压 互感器 可 能会 向无 电的 电压
ｍ ｅａｓｕｒｅｓ．
Ｋ ｅ ｏ ｄｓ： ｔ ｎｉ ｌｔａ ｓｏ ｍｅ ；ｒ ｖ ｒｅ ｃ ａ ｇ ｎ ｙｗ ｒ ｐｏｅ ｔ ｒ ｎ ｆｒ ｒ ｅ ｅ ｓ ｈ ｒ ｉ ｇ；ａ ａｙ ｉ ａ ｎ ｌ ｓｓ
１ 事 件 经 过
２０ ０ ９年 ｌ ２月 ２ 日 ××变 电站 ２ ０ ＶＩ Ⅲ段 母线 压 变 二 次 并 列 反 充 电 的异 常 情 况 ， 成 ２ ０ Ｖ ９ ２ｋ Ｉ、 造 ２ｋ Ⅱ、 Ⅲ母 线二 次失 压 ， 变 Ｚ Ｋ空开跳 开 ， 压 Ｋ 运行 于 ２ ０ ＶＩ母线 上 ２ ０ 、６ ２ ４ ９ 、６ ４ ４ ９ ２ｋ Ｉ ６ １ ４ ９ 、６ ３ ４ ９ 、６ ８线 路保护 失压 ， 离保护 被 闭锁 。经保 护人 员检查 处理 发现 ４ ９ ２刀 闸常闭辅 助接点 引入 线松 动 ， 成 ４ ９ ２刀 距 ６７ 造 ６７
闸的 ２ Ｊ ＹＱ 双位 置 继 电器 没返 回 ， 失磁 ， ４ ９ 不 使 ６ ７开 关 的 １ Ｑ 、Ｙ Ｊ 点都 接 通 ， Ⅱ、 Ｙ Ｊ２ Ｑ 接 使 Ⅲ段母 线 始 终
在二 次并 列状 态 ， 二次反 充 电 ， 使母 线压 变 Ｚ Ｋ空 开跳 开 ， 成 Ⅱ、 Ｋ 造 Ⅲ母 线 二次 失 压 ， 并使 ４ ９ ６ ７开 关操 作继 电器箱 内 ２ Ｑ 双位 置继 电器 Ａ、 ＹＪ Ｃ相接 点烧 断 ， Ｂ相 接点 粘死 ， 相关插 件烧 坏 。事后 专业 人 员更 换 ４９ ６ ７开关 操 作继 电器箱 内相 关插 件 ， 检查刀 闸辅 助接点 到位 ， 电压二次 回路恢 复正 常 。
电压互感器及二次回路
低压断路器或熔断器
隔离开关辅助接点
隔离开关重动继电器接点
公用设备屏
各分路保护屏及其它自动装置
01
检查隔离开关重动继电器是否失磁
02
检查PT端子箱处低压断路器、熔断器是否断开
03
隔离开关辅助接点接触不好
04
3.1 电压切换接点接触不好
05
2重动继电器接点接触不好
06
某使用单元出现问题
07
二次回路绝缘等其他问题
2
3
4
02
01
03
04
不使保护及自动装置失去电压。
防止反充电，取下二次熔断器（包括电容器）。
必须进行电压切换。
二次负荷全部断开后，断开互感器一次侧电源。
停用电压互感器时注意事项
电压谐振
铁磁谐振：电网中大量非线性电感元件（变压器、电磁式电压互感器）在正常状态下，工作在励磁特性的非饱和区，但在暂态过程中（例如由于接地故障或断路器操作），电感工作状态会跃变到饱和区，电感上电压或其中通过电流突然异常上升，这种现象就是铁磁谐振。
三相式
(4)单相电压互感器的接线方式 1.两个单相电压互感器接成V-V形接线方式
两个电压互感器分别接于线电压UAB和UBC上，一次绕组不能接地，二次绕组为安全，一端接地，这种接线方式适用于中性点非直接接地或经消弧线圈接地系统。 1) 只用两个单相电压互感器可以得到对称的三个线电压； 2）不能测量相电压； 3）一次绕组接入系统线电压，二次绕组电压为100V。当继电保护装置和测量表计 只需用线电压时，可采用这种接线方式。
电压互感器操作注意事项
电压互感器送电时必须先合一次侧后合二次侧，停电时先停二次侧后停一次侧，防止反送电危及设备安全。 （反充电：运行中的电压互感器由二次向不带电的电压互感器反充电，造成运行中电压互感器二次熔断器熔断，低压开关跳开,引起保护装置及自动装置失压） 两段PT二次并列时，一次必须先并列（防止反充电）。 在倒换PT前必须先将PT并列运行。 （防止二次设备在PT倒换过程中失压）。
隔离开关辅助接点
隔离开关重动继电器接点
公用设备屏
各分路保护屏及其它自动装置
01
检查隔离开关重动继电器是否失磁
02
检查PT端子箱处低压断路器、熔断器是否断开
03
隔离开关辅助接点接触不好
04
3.1 电压切换接点接触不好
05
2重动继电器接点接触不好
06
某使用单元出现问题
07
二次回路绝缘等其他问题
2
3
4
02
01
03
04
不使保护及自动装置失去电压。
防止反充电，取下二次熔断器（包括电容器）。
必须进行电压切换。
二次负荷全部断开后，断开互感器一次侧电源。
停用电压互感器时注意事项
电压谐振
铁磁谐振：电网中大量非线性电感元件（变压器、电磁式电压互感器）在正常状态下，工作在励磁特性的非饱和区，但在暂态过程中（例如由于接地故障或断路器操作），电感工作状态会跃变到饱和区，电感上电压或其中通过电流突然异常上升，这种现象就是铁磁谐振。
三相式
(4)单相电压互感器的接线方式 1.两个单相电压互感器接成V-V形接线方式
两个电压互感器分别接于线电压UAB和UBC上，一次绕组不能接地，二次绕组为安全，一端接地，这种接线方式适用于中性点非直接接地或经消弧线圈接地系统。 1) 只用两个单相电压互感器可以得到对称的三个线电压； 2）不能测量相电压； 3）一次绕组接入系统线电压，二次绕组电压为100V。当继电保护装置和测量表计 只需用线电压时，可采用这种接线方式。
电压互感器操作注意事项
电压互感器送电时必须先合一次侧后合二次侧，停电时先停二次侧后停一次侧，防止反送电危及设备安全。 （反充电：运行中的电压互感器由二次向不带电的电压互感器反充电，造成运行中电压互感器二次熔断器熔断，低压开关跳开,引起保护装置及自动装置失压） 两段PT二次并列时，一次必须先并列（防止反充电）。 在倒换PT前必须先将PT并列运行。 （防止二次设备在PT倒换过程中失压）。
二次电压并列回路.ppt
通过电压互感器二次侧向不带电的母线充电称为电压互感 器二次回路反充电。如220kV电压互感器，变比为2200 ，停电的一次母线即使未接地，其阻抗(包括母线电容及 绝缘电阻)虽然较大，假定为1MΩ，但从电压互感器二次 测看到的阻抗只有1000000／(2200)2=0.2Ω，近乎短路 ，故反充电电流较大，将造成运行中电压互感器二次侧 小开关跳开或熔断器熔断，使运行中的保护装置失去电
如220kv电压互感器变比为2200停电的一次母线即使未接地其阻抗包括母线电容及绝缘电阻虽然较大假定为1m但从电压互感器二次测看到的阻抗只有10000002200202近乎短路故反充电电流较大将造成运行中电压互感器二次侧小开关跳开或熔断器熔断使运行中的保护装置失去电压且使并列装置因承担充电电流发热烧毁
目前微机保护零序方向继电器都采用自产方式获取。一般故障 录波器会采用开口三角处的零序电压。如图中故障录波器 YS88A就接入了I、II母开口三角电压L630和L640。
开口三角二次回路不得装有空气开关或熔断器。因为系统 正常运行时电压很小或无电压，当空气开关跳闸或熔断器熔断 时，无法检测。但为了检测开口三角电压的极性和做零序方向 保护相量试验需要，通常设计了开口三角试验抽取回路，并设 有空气开关，注意两者的区分。如果回路未接任何负载时开口 三角处不得短接。否则当系统发生接地故障时，会影响其他二 次绕组的正确测量，若长时间接地还会烧坏二次绕组。
1YQJ3-1 1YQJ3-4
YQX -31J
N-600
L-640 L1-640I
2YQJ3-1 2YQ
第一套开关保护 CSI–101C
故障录波器 YS88A
第一套母差保护 RCS–915CT
母差保护电压判 别RCS–918A
断路器隔离开关二次回路工作原理PPT
28
谢 谢！
字体、字号参照模板
29
13
02 控 制 回 路
2.2 隔离开关
隔离开关用途： 主要用途是保证电路中检修部分与带电体之间
的隔离及用隔离开关进行电路的切换工作或关合空 载电路。
14
02 控Байду номын сангаас制 回 路
2.2 隔离开关
（1）按装设地点可分为户内式和户外式。
（2）按极数可分为单极和三极。
隔
离
（3）按绝缘支柱数目可分为单柱式、双柱式、三柱式。
21
02 控 制 回 路
2.3 防跳，闭锁，监控
利用DL常开接点断开跳闸电流。 • 为了防止跳闸出口接点粘连造成跳闸线圈TQ烧坏（因为TQ的
热容量是按短时通电来设计的） • 因为如果由跳闸出口接点来断开跳闸电流，由于接点的断弧容
量不够，容易造成接点烧坏，这就为下一次保护跳闸（或合闸） 埋下了隐患且不易被发现。
16
02 控 制 回 路
2.2 隔离开关
（3）绝缘子。包括支持绝缘子、操作绝缘子。其作用是将带电部分和接 地部分绝缘开来。 （4）传动机构。它的作用是接受操动机构的力矩，并通过拐臂、连杆、 轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸 动作。 （5）操动机构。与断路器操动机构一样，通过手动、电动、气动、液压 向隔离开关的动作提供能源。
开
关
的
（4）按隔离开关的动作方式可分为闸刀式、旋转式、插入式。
类
型
（5）按有无地刀可分为有接地隔离开关和无接地隔离开关。
（6）按所配操动机构可分为手动式、电动式、气动式、液压式。
15
02 控 制 回 路
2.2 隔离开关
谢 谢！
字体、字号参照模板
29
13
02 控 制 回 路
2.2 隔离开关
隔离开关用途： 主要用途是保证电路中检修部分与带电体之间
的隔离及用隔离开关进行电路的切换工作或关合空 载电路。
14
02 控Байду номын сангаас制 回 路
2.2 隔离开关
（1）按装设地点可分为户内式和户外式。
（2）按极数可分为单极和三极。
隔
离
（3）按绝缘支柱数目可分为单柱式、双柱式、三柱式。
21
02 控 制 回 路
2.3 防跳，闭锁，监控
利用DL常开接点断开跳闸电流。 • 为了防止跳闸出口接点粘连造成跳闸线圈TQ烧坏（因为TQ的
热容量是按短时通电来设计的） • 因为如果由跳闸出口接点来断开跳闸电流，由于接点的断弧容
量不够，容易造成接点烧坏，这就为下一次保护跳闸（或合闸） 埋下了隐患且不易被发现。
16
02 控 制 回 路
2.2 隔离开关
（3）绝缘子。包括支持绝缘子、操作绝缘子。其作用是将带电部分和接 地部分绝缘开来。 （4）传动机构。它的作用是接受操动机构的力矩，并通过拐臂、连杆、 轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸 动作。 （5）操动机构。与断路器操动机构一样，通过手动、电动、气动、液压 向隔离开关的动作提供能源。
开
关
的
（4）按隔离开关的动作方式可分为闸刀式、旋转式、插入式。
类
型
（5）按有无地刀可分为有接地隔离开关和无接地隔离开关。
（6）按所配操动机构可分为手动式、电动式、气动式、液压式。
15
02 控 制 回 路
2.2 隔离开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
）； 3）220kV母差屏电压闭锁功能按现场运行规程规定进行相应切换
； 4）断开电压互感器二次侧空气开关（取下二次保险），拉开一次
侧刀闸。
《江西电网母线保护调度运行规定发文稿》3.3.1.6规定
当一条母线的电压互感器退出运行时，应将所有运行元件倒至 运行电压互感器所在母线。当电压互感器退出运行的母线上的 元件无法倒至其它母线运行而需采用电压二次并列时，应采取 措施禁止母联（分段）断路器分闸，并在操作前将母差保护转 “互联”方式运行。
A相保护II 空气开关
I母电压互感 器端子箱
A相保护II 空气开关
II母电压互 感器端子箱
1GWJ
Y Q J 2GWJ
电压并列装置 RCS-9663D
N-600
L1-630II
1YQJ6
CZX-12R
第二套线路保护 RCS–901B
第二套开关保护 RCS–923A
第二套母差保护 BP–2B
L1-640II
1YQJ3-1 1YQJ3-4
YQX -31J
N-600
L-640 L1-640I
2YQJ3-1 2YQJ3-4
第一套线路保护 CSL–101B
第一套开关保护 CSI–101C
故障录波器 YS88A
第一套母差保护 RCS–915CT
母差保护电压判 别RCS–918A
II
0.2
母
电
压
0.5
互
感
器
3P
II母
压，且使并列装置因承担充电电流发热烧毁。
线路保护电压切换回路 :
图中YQX-31J为线路第一套保护的电压切换箱、CZX-12R 为线路开关操作箱，同时为线路第二套保护提供电压切换回路 。1YQJ、2YQJ为线路保护的电压切换器接点，可以实现计量 、保护等的二次电压与一次运行的母线对应，通过线路母线侧 刀闸的辅助接点来达到接于某母线就取该母线电压的目的。详 见CZX-12R、YQJ-31J电压切换回路。
双母线接线方式二次电压并列回路
I母
I 母
电
压
互
0.2
感
器
0.5
3P
双母线接线方式二次电压并列回路图
A相保护I 空气开关
1GWJ 1GWJ
I母电压互感 器端子箱
YY QQ JJ
A相保护I 空气开关
II母电压互 感器端子箱
2GWJ 2GWJ
电压并列装置 RCS-9663D
L1-630I L-630 N-600
二次电压并列回路
问题
当一组母线PT出现异常需要退出运行时，是否允许 母线维持正常方式且仅将PT二次并列运行，为什么 ？
两票2.24.5.2规定
运行母线上的电压互感器由运行转冷备用
1）将母线电压互感器电压切换开关切至“并列”； 2）检查220kV母线电压互感器“电压切换”正常（切换灯应点亮
相关规程、反措
1. 根据《电力系统继电保护及自动装置反事故措施要点》：
来自电压互感器二次的四根开关场引入线和互感器三次的两根 开关场引入线必须分开，不得公用。
如果二次绕组的中性线与三次绕组的N线合用一芯电缆并接地 ，当线路发生不对称接地故障时，零序电压通过N线形成回路 ，在N线上会产生电压降，此电压将叠加到二次绕组回路中， 影响保护的正确测量。
2பைடு நூலகம்QJ6
N-600
双母线TV一次接线方式
2511 25101
2312 231 2311
I母
II母 2522 25201
图2.4.3－2 双母线TV一次接线图
回路说明
二次绕组分配 :
图中电压互感器为电容式电压互感器，包括三组绕组：一组准确 级为0.5级，二次额定电压为100/√3，用于保护；一组为0.2级，二次 额定电压为100/√3，用于测量计量及另一套保护；一组3P绕组，二次 额定电压为100，用于形成开口三角零序电压。图中两套线路保护和 母差均采用不同的绕组,满足双重化配置原则：两套保护装置的交流 电压应分别取自电压互感器互相独立的绕组。但目前设计大多采用四 个绕组，计量对精度要求更高，且计量回路压降要求小于0.25%，将 计量与保护分开，单独设立一个绕组。国家电网公司《变电站通用设 计二次系统部分》PT二次绕组配置为：0.2/0.5（3P）/3P，0.2为计 量绕组，0.5（3P）为保护和测量共用绕组，3P为保护绕组。
零序电压回路 :
零序电压的获取方式有两种。一种是自产零序电压方式， 即微机保护将采样得到的三相电压在软件中相加得到零序电压 。一种是从电压互感器开口三角处获得。电压互感器开口三角 输出的电压就是零序电压，将开口三角绕组的三相首尾相连后 ，输出的电压就为三相电压之和，也就是零序电压。早期设计 的保护可能会从开口三角处引入零序电压，如图中两套线路保 护均采用了开口三角电压。 线路保护中，零序电压主要用于零 序方向继电器，但如果接线错误的话，当发生故障时，会造成 零序方向继电器拒动或误动。
目前微机保护零序方向继电器都采用自产方式获取。一般故障 录波器会采用开口三角处的零序电压。如图中故障录波器 YS88A就接入了I、II母开口三角电压L630和L640。
开口三角二次回路不得装有空气开关或熔断器。因为系统 正常运行时电压很小或无电压，当空气开关跳闸或熔断器熔断 时，无法检测。但为了检测开口三角电压的极性和做零序方向 保护相量试验需要，通常设计了开口三角试验抽取回路，并设 有空气开关，注意两者的区分。如果回路未接任何负载时开口 三角处不得短接。否则当系统发生接地故障时，会影响其他二 次绕组的正确测量，若长时间接地还会烧坏二次绕组。
电压并列回路 :
当某电压互感器故障检修而相应母线继续运行时，直接停 用电压互感器，会造成接于该母线运行线路保护失压，因此设 计电压并列回路来实现两母线二次电压回路的并列。图中 1GWJ（2GWJ）为I（II）母电压互感器2511（2522）刀闸重 动继电器接点，当刀闸在合位时，接点闭合。YQJ为电压并列 装置RCS-9663D的电压并列接点，当I、II母的母联开关231开 关在合位，将并列装置切换开关切至并列时，YQJ接点闭合， 相应指示灯亮。
通过电压互感器二次侧向不带电的母线充电称为电压互感 器二次回路反充电。如220kV电压互感器，变比为2200 ，停电的一次母线即使未接地，其阻抗(包括母线电容及 绝缘电阻)虽然较大，假定为1MΩ，但从电压互感器二次 测看到的阻抗只有1000000／(2200)2=0.2Ω，近乎短路 ，故反充电电流较大，将造成运行中电压互感器二次侧 小开关跳开或熔断器熔断，使运行中的保护装置失去电
； 4）断开电压互感器二次侧空气开关（取下二次保险），拉开一次
侧刀闸。
《江西电网母线保护调度运行规定发文稿》3.3.1.6规定
当一条母线的电压互感器退出运行时，应将所有运行元件倒至 运行电压互感器所在母线。当电压互感器退出运行的母线上的 元件无法倒至其它母线运行而需采用电压二次并列时，应采取 措施禁止母联（分段）断路器分闸，并在操作前将母差保护转 “互联”方式运行。
A相保护II 空气开关
I母电压互感 器端子箱
A相保护II 空气开关
II母电压互 感器端子箱
1GWJ
Y Q J 2GWJ
电压并列装置 RCS-9663D
N-600
L1-630II
1YQJ6
CZX-12R
第二套线路保护 RCS–901B
第二套开关保护 RCS–923A
第二套母差保护 BP–2B
L1-640II
1YQJ3-1 1YQJ3-4
YQX -31J
N-600
L-640 L1-640I
2YQJ3-1 2YQJ3-4
第一套线路保护 CSL–101B
第一套开关保护 CSI–101C
故障录波器 YS88A
第一套母差保护 RCS–915CT
母差保护电压判 别RCS–918A
II
0.2
母
电
压
0.5
互
感
器
3P
II母
压，且使并列装置因承担充电电流发热烧毁。
线路保护电压切换回路 :
图中YQX-31J为线路第一套保护的电压切换箱、CZX-12R 为线路开关操作箱，同时为线路第二套保护提供电压切换回路 。1YQJ、2YQJ为线路保护的电压切换器接点，可以实现计量 、保护等的二次电压与一次运行的母线对应，通过线路母线侧 刀闸的辅助接点来达到接于某母线就取该母线电压的目的。详 见CZX-12R、YQJ-31J电压切换回路。
双母线接线方式二次电压并列回路
I母
I 母
电
压
互
0.2
感
器
0.5
3P
双母线接线方式二次电压并列回路图
A相保护I 空气开关
1GWJ 1GWJ
I母电压互感 器端子箱
YY QQ JJ
A相保护I 空气开关
II母电压互 感器端子箱
2GWJ 2GWJ
电压并列装置 RCS-9663D
L1-630I L-630 N-600
二次电压并列回路
问题
当一组母线PT出现异常需要退出运行时，是否允许 母线维持正常方式且仅将PT二次并列运行，为什么 ？
两票2.24.5.2规定
运行母线上的电压互感器由运行转冷备用
1）将母线电压互感器电压切换开关切至“并列”； 2）检查220kV母线电压互感器“电压切换”正常（切换灯应点亮
相关规程、反措
1. 根据《电力系统继电保护及自动装置反事故措施要点》：
来自电压互感器二次的四根开关场引入线和互感器三次的两根 开关场引入线必须分开，不得公用。
如果二次绕组的中性线与三次绕组的N线合用一芯电缆并接地 ，当线路发生不对称接地故障时，零序电压通过N线形成回路 ，在N线上会产生电压降，此电压将叠加到二次绕组回路中， 影响保护的正确测量。
2பைடு நூலகம்QJ6
N-600
双母线TV一次接线方式
2511 25101
2312 231 2311
I母
II母 2522 25201
图2.4.3－2 双母线TV一次接线图
回路说明
二次绕组分配 :
图中电压互感器为电容式电压互感器，包括三组绕组：一组准确 级为0.5级，二次额定电压为100/√3，用于保护；一组为0.2级，二次 额定电压为100/√3，用于测量计量及另一套保护；一组3P绕组，二次 额定电压为100，用于形成开口三角零序电压。图中两套线路保护和 母差均采用不同的绕组,满足双重化配置原则：两套保护装置的交流 电压应分别取自电压互感器互相独立的绕组。但目前设计大多采用四 个绕组，计量对精度要求更高，且计量回路压降要求小于0.25%，将 计量与保护分开，单独设立一个绕组。国家电网公司《变电站通用设 计二次系统部分》PT二次绕组配置为：0.2/0.5（3P）/3P，0.2为计 量绕组，0.5（3P）为保护和测量共用绕组，3P为保护绕组。
零序电压回路 :
零序电压的获取方式有两种。一种是自产零序电压方式， 即微机保护将采样得到的三相电压在软件中相加得到零序电压 。一种是从电压互感器开口三角处获得。电压互感器开口三角 输出的电压就是零序电压，将开口三角绕组的三相首尾相连后 ，输出的电压就为三相电压之和，也就是零序电压。早期设计 的保护可能会从开口三角处引入零序电压，如图中两套线路保 护均采用了开口三角电压。 线路保护中，零序电压主要用于零 序方向继电器，但如果接线错误的话，当发生故障时，会造成 零序方向继电器拒动或误动。
目前微机保护零序方向继电器都采用自产方式获取。一般故障 录波器会采用开口三角处的零序电压。如图中故障录波器 YS88A就接入了I、II母开口三角电压L630和L640。
开口三角二次回路不得装有空气开关或熔断器。因为系统 正常运行时电压很小或无电压，当空气开关跳闸或熔断器熔断 时，无法检测。但为了检测开口三角电压的极性和做零序方向 保护相量试验需要，通常设计了开口三角试验抽取回路，并设 有空气开关，注意两者的区分。如果回路未接任何负载时开口 三角处不得短接。否则当系统发生接地故障时，会影响其他二 次绕组的正确测量，若长时间接地还会烧坏二次绕组。
电压并列回路 :
当某电压互感器故障检修而相应母线继续运行时，直接停 用电压互感器，会造成接于该母线运行线路保护失压，因此设 计电压并列回路来实现两母线二次电压回路的并列。图中 1GWJ（2GWJ）为I（II）母电压互感器2511（2522）刀闸重 动继电器接点，当刀闸在合位时，接点闭合。YQJ为电压并列 装置RCS-9663D的电压并列接点，当I、II母的母联开关231开 关在合位，将并列装置切换开关切至并列时，YQJ接点闭合， 相应指示灯亮。
通过电压互感器二次侧向不带电的母线充电称为电压互感 器二次回路反充电。如220kV电压互感器，变比为2200 ，停电的一次母线即使未接地，其阻抗(包括母线电容及 绝缘电阻)虽然较大，假定为1MΩ，但从电压互感器二次 测看到的阻抗只有1000000／(2200)2=0.2Ω，近乎短路 ，故反充电电流较大，将造成运行中电压互感器二次侧 小开关跳开或熔断器熔断，使运行中的保护装置失去电
