泵的常识及型号
泵型号及选择
泵型号及选择
泵是一种重要的工业设备，用于输送液体或气体。
在选择泵的
型号时，需要考虑多个因素，包括流量、扬程、介质性质等。
下面
将介绍一些常见的泵型号及其选择要点。
1. 常见泵型号
1.1 渗透泵
渗透泵是一种常用的离心泵，适用于输送各种液体，尤其对于
温度高、黏度大的介质具有较好的适应性。
1.2 混流泵
混流泵适用于输送高流量的液体，具有较高的效率和节能特点。
适用于输送不含固体颗粒的清水和低浓度的酸碱溶液。
1.3 离心泵
离心泵是一种常见的泵型号，适用于输送清水、污水等。
具有结构简单、维护方便等特点。
2. 泵的选择要点
2.1 流量
在选择泵的型号时，需要根据需要输送的液体流量确定。
流量是泵的关键参数之一，需要根据具体的工艺要求和设计条件进行选择。
2.2 扬程
扬程是指液体从进口到出口的高度差，也是选择泵的重要参考因素之一。
根据工艺要求和输送距离确定扬程大小，以选择合适的泵型号。
2.3 介质性质
不同液体的性质差异较大，如温度、黏度、固体含量等。
在选
择泵型号时，需要考虑介质的性质，以确保泵能正常运行并达到预
期效果。
2.4 经济性
除了技术要求外，经济性也是选择泵的重要考虑因素之一。
需
要综合考虑泵的价格、运行能耗、使用寿命等因素，选择性价比较
高的泵型号。
结论
在选择泵的型号时，需要综合考虑流量、扬程、介质性质和经
济性等因素。
根据具体的工艺要求和设计条件，选择合适的泵型号，以确保泵能正常运行并满足生产需求。
常用水泵型号代号及含义
常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。
以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

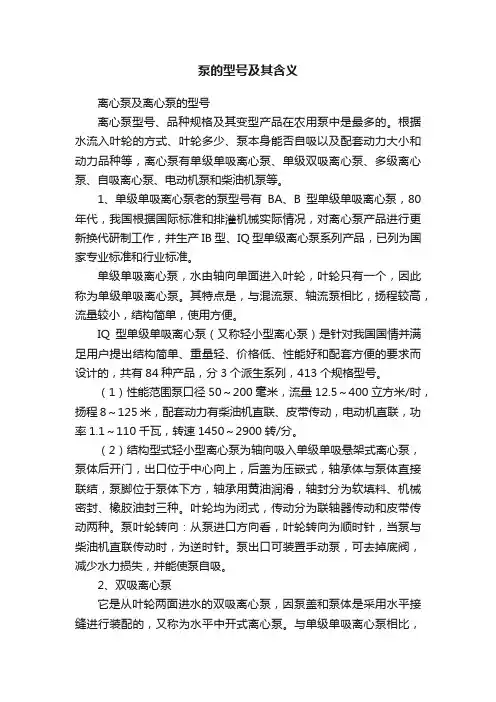

泵的型号及其含义
泵的型号及其含义离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。
叶轮均为闭式，传动分为联轴器传动和皮带传动两种。
泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。
泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。
与单级单吸离心泵相比，效率高、流量大、扬程较高。
但体积大，比较笨重，一般用于固定作业。
适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh 型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。
各种水泵型号及全参数..
“吸程”也叫“最大自吸高度”(也可以理解为“自吸的程度”)。
即微型泵在不加引水的情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。
一般水源低于等于泵的摆放位置时，就需要泵有自吸能力。
例如户外旅游时，需要抽取河中的水，最好用带自吸能力的微型水泵（不可能人跑到河里先往进水管加点引水吧）。
又或者抽的液体有腐蚀、不方便加引水等等场合。
例如：有种水泵，型号叫某某BSP系列，体积并不大，但标称的吸程可以到4米，确实可以不加引水到4米，算微型水泵里比较高的。
微型水泵里，不是所有的泵都有自吸能力(“吸程”)的。
有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。
有的微型水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下，能抽起水的垂直高度有差距，甚至可能只有一半不到。
所以水泵选型时，吸程是个比较重要的参数。
水泵的扬程是指水泵能把水扬高的能力。
通常扬程用英文字母H表示，常用单位为米。
通俗的讲扬程就是能把水泵到多高，从水面到泵体为吸程，从泵体至抽水高度为扬程，吸程和扬程之和为总扬程，如果吸程不够扬程再高也是无法泵上水耒.潜水泵除外根据液体压强公式p=ρgh，估算大气压可压起的水柱高为h=p/ρg=10m。
各类泵的扬程计算是通过流体力学中的伯努方程式来计算的，公式可在流体力学书中查到。
一般来说可用简单的方法计算，扬程等于该泵的功率乘102倍的效率再除以流量和该液体的密度计算步骤如下：1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3 其它管用s=10.3n^2/d^5.33,n为管道内壁糙率；2、计算管道两端的水头差，即管道的沿程水头损失hf=sLQ^23、计算泵的扬程：H=hf+kh=sLQ^2+kh式中： Q——喷射流量，以m^3/s为单位；d——管道内径；h——喷射高度，以m计； hf ——管道的沿程水头损失，以m为单位；L——管道起端至末端的长度，以 m为单位；k——大于1的系数，可取k=1.1（射流在空中因有空气阻力）。
水泵型号及水泵名称里每个型号代表的意义
水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。
今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。
一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
常用水泵规格、型号、参数一览表
常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。
1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。
型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。
参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。
2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。
型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。
参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。
3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。
型号：IH50 32 160，各数字代表的含义与 IS 型类似。
参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。
二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。
1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。
型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。
参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。
2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。
型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。
常见泵代号的意义
常见泵的型号MD—煤矿用卧式耐磨多级离心泵，适应于有颗粒的介质，具备耐磨的特点。
D—单吸多级分段式离心泵，供输送清水及物理化学性质类似的液体使用，输送介质温度不超过80℃，矿山可用。
DG—单吸多级分段式锅炉给水泵，输送介质温度不超过105℃，适用于各种中低压锅炉给水或输送类似的热水等场合。
DM—单吸多级分段式矿用离心泵，可输送杂质量小于1%,颗粒度小于0.1毫米的液体，改变过流部件材质可抽送弱酸或弱碱液体。
输送介质最高温度不超过80℃。
矿山可用。
DF—单吸多级耐腐蚀泵，供输送不含固体颗粒，温度为-20℃～+105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。
矿山可用。
DW—卧式多级不锈钢离心水泵，适用于对不锈钢SUS304不产生明显腐蚀性的洁净介质（不含颗粒或杂质），可应用于纯净水供应系统、小型压力锅炉供水，特别适用于压力喷洗、洗车、楼层增压。
DL—立式泵系立式、单吸多级、分段式离心泵，供输送常温（<80 ℃）清水及物理化学性质类似于清水的液体之用。
LG—立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水液体。
立式安装，主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水。
IS—单级单吸清水离心泵。
IR—单级单吸热水离心泵，I供输送清水或物理化学及化学性质类似的工业用水，温度不高于150℃，工作压力为1.6MPa。
又叫保温泵。
IY—单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
IW—单级单吸离心泵，污水泵，用于输送含有固体颗粒的工业城市污水。
ISP—单级单吸离心泵，清水泵。
IHZ—单级单吸离心泵，化工泵，用来输送腐蚀性但不含颗粒类似于水的液体。
IRG—单级单吸离心泵，高温热水泵。
IYG—单级单吸离心泵，冷热油泵。
IN—单级单吸离心泵，尿素泵，或其他不含颗粒的腐蚀性液体。
水泵（抽水泵）型号代表的意思
水泵（抽水泵）型号代表的意思水泵型号代表水泵的构造特点工作性能和被一些常见的水泵型号。
BA 型泵单级单吸悬臂式离心泵，流量4.5~360米3/时，扬程为8~98在80℃以下。
以8BA ——18A 为例：8——代表吸入管接头为8英寸； BA ——代表单级单吸悬臂式离心泵； 18——代表缩小1/10后化为整数的比转数；A ——代表缩小了外径的叶轮。
SH 型泵 单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米3/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH ——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA 型泵单吸多级分段式离心泵，流量为25～350米3/时，扬程为25～550米。
如3DA8×9： 3——吸入管口径为3英寸； DA ——本类型多级分段式离心泵，与旧型号SSM 同类，适用于冷水≤40℃； 8——比转数被10除后化为整数的商； 9——叶轮级数，9级。
DG 型泵 单吸多级分段式锅炉给水泵。
如DG270—150： DG ——锅炉给水泵； 270——流量，米3/时；产品搜索离心泵系列 排污泵系列 真空泵系列 磁力泵系列 多级泵系列 化工泵系列 隔膜泵系列 螺杆泵系列 消防泵系列自吸泵系列油泵系列漩涡泵系列 液下泵系列 管道泵系列 给排水设备系列 水力喷射器系列 配套系列 配套阀门系列 泵的知识 关于离心泵的机械密封 磁力泵的五项维护说明 如何选择磁力泵材质 齿轮泵常见故障及维修方 螺杆泵简介 油泵-机械安装和机械维150——出口压力，150公斤/厘米2。
N、NL型泵冷凝泵有N型、NL型，用做输送温度在80℃以下的凝结水。
如8NL—12：8——吸入管口直径英寸数，8英寸；N——冷凝水泵；L——立式结构；12——单级扬程被10除的整数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B 型单级单吸离心泵，80 年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB 型、IQ 型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ 型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84 种产品，分 3 个派生系列，413 个规格型号。
(1)性能范围泵口径50〜200毫米，流量12.5〜400立方米/时，扬程8〜125米，配套动力有柴油机直联、皮带传动，电动机直联，功率 1.1〜110千瓦，转速1450〜2900转/分。
( 2)结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。
叶轮均为闭式，传动分为联轴器传动和皮带传动两种。
泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。
泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。
与单级单吸离心泵相比，效率高、流量大、扬程较高。
但体积大，比较笨重，一般用于固定作业。
适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。
SLB型为立式便拆式双吸泵。
S型泵性能范围流量160〜18000立方米/时，扬程12〜125米，进水口直径150〜1400 毫米，转速2950、1450、970、730、585、485、360转/分。
3、多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式，主要型号有D型、DL型多级离心泵，DW、DWL 型小型多级离心泵。
(1) D型多级泵性能范围流量6.3〜720立方米/时，扬程16〜600米，进水口径：50、75、100、125、150、200 毫米，其中50〜125毫米泵型为高转速2950 转/分，150〜200 毫米泵型转速为1480 转/分。
(2)结构型式D型多级离心泵为卧式多级(2〜12级)，叶轮为单吸，泵体为分段式。
当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG 表示。
4、自吸泵自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵。
和普通离心泵相比，在泵体结构上有显著差别：一是泵进口位置提高，有时还装上吸入阀；二是在出水侧设置了一个气水分离室。
泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。
自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%〜5%。
自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。
自吸离心泵品种规格较多，有ZX型、TC型、BPZ型和ZB型等。
(1)ZB型性能范围流量2〜200米3时，扬程8〜100米，配套功率0.25〜45千瓦。
(2)结构型式特点按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵。
按实现自吸功能的结构与工作特点可分为内滑式、外滑式、水环轮式和其他型式。
传动方式有直联传动(包括内轴)和皮带传动。
进口直径25〜200 毫米，共10个口径，54个规格。
离心泵型号，ISG离心泵型号，ISG管道离心泵型号离心泵的型号有很多，在这里只介绍一部分，如果想知道特别详细和准备的型号意义，还须向离心泵生产厂家咨询。
先看一组所有泵类产品型号字母所代表的含义。
B:单级单吸悬臂式离心泵。
D:节段式多级泵。
DG:节段式多级锅炉给水泵。
DL:DS:立轴多级泵。
首级用双吸叶轮的节段式多级泵。
F:耐腐蚀泵。
JC:长轴深井泵。
KD:中开式多级泵。
KDS: 首级用双吸叶轮的中开式多级泵。
QJ: 井用潜水泵。
QX.: 单相干式下泵式潜水泵。
QS: 充水上泵式潜水泵。
QY: 充油上泵式潜水泵。
R: 热水泵。
S: 单级双吸式离心泵。
WB: 高扬程横轴污水泵。
Y: 液压泵。
YG: 管道式液压泵。
ZB: 自吸式离心泵。
目前离心泵产品型号一共有32种，分别是：SG管道离心泵、ISW卧式管道离心泵、QDLF不锈钢多级离心泵、GC锅炉给水离心泵、DL立式多级离心泵、GDL多级管道离心泵、PBG 屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵、ISWB卧式管道油泵、ISG 立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵I SGD低转速离心泵、ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB FB耐腐蚀离心泵、TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵。
下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义。
ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD个类别。
ISG为单级单吸管道离心泵,IRG单级单吸热水管道离心泵,GRG单级单吸高温管道离心泵，,IHG单级单吸化工泵，丫G单级单吸管道离心油泵，ISGD单级单吸低转速离心泵•ISG 50 - 160 (I) A (B)ISG表示ISG型立式单级单吸离心泵。
50 表示泵进口公称直径和出口直径，单位为MM.160 表示叶轮名义外径，单位为MM.(I) 表示流量分类。
A 表示叶轮第一次切割。
B 表示叶轮第二次切割。
ISGB型便拆立式管道离心泵，ISGB便拆立式离心泵。
ISGB 150 - 50 (I) (A) (B) (C)ISGB又分三种型号，分别表示为：ISGB便拆立式离心泵，IRGB便拆立式热水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。
150 表示泵进口公称直径和出口公称直径，单位为MM 。
50 表示离心泵的额定扬程，单位为M。
(I)表示流量分类。
(A) (B) (C) 分别表示叶轮经过第一次切割，第二次切割，第三次切割。
ISW型卧式管道离心泵：ISW 150 - 160 (I) A (B)卧式管道离心泵共有五种型号，分别是：ISW卧式离心泵，ISWR卧式热水离心泵，ISWH卧式化工离心泵，ISWB卧式防爆离心泵，ISWHB卧式防爆化工离心泵。
150 表示离心泵的进口公称直径和出口公称直径，单位为MM 。
160 表示叶轮名义外径，单位为MM 。
(I)表示流量分类。
A (B)分别表示叶轮经过第一次切割和第二次切割。
排污泵系列型号意义Q:潜水W:排污G:管道Y:液下N:泥浆Z:自吸L:立式AS:撕裂JY:搅匀P:不锈钢B:防爆QW( WQ无堵塞潜水式排污泵例：80WQ( QW P40-15-480 WQ(QW) P 40 - 15 - 4I I I I I -泵的电机(KWI I I I匚一—的扬程(m)I I I 1 ---- —泵的流量(m3/h )I I 1------ —不锈鋼材质I 1------------- ——水排污泵1 ------------------- —泵的口径即代表泵排出公称直径(mm) JYWQ、JPWQ自动搅匀排污泵例：80JY (P) WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3I I I I I I I泵的电机(KWI I I I I I -——泵的搅匀范围(mm)I I I I I匚一一■勺扬程(m泵的流量-(m3/h )W—排污-Q :潜水P :不锈钢-P—不锈钢材质JY :搅匀泵的日径即代表泵排出公称直径（mm GW无堵塞管道式排污泵例：100GWP（B）100-15-7.5100 GWP B 100 - 15 - 7.5I I I I丨-泵的电机（KWI I I I匚一泵的扬程（mI I I 1 --------- 的的流量（m3/h ）I I 1 --------- 的的爆电机I 1----------- --—的：管道式W :排污泵P :不锈钢1 ----------------- ——泵的口径即代表泵排出公称直径（mm LW（WL）无堵塞直立式排污泵例：100LW（WL）PB100-15-7.5100 LW（WL） P B 100 - 15 - 7.5I I I I I I泵的电机（KW）I I I I I -―泵的扬程（m）I I I I 1 -------- 的泵的流量（m3/h ）I I I 1-------- 的的的的I I 1 --------- —I 1-------------- —————W :排污1 ---------------------- —————的公称直径即口径（mn）YW无堵塞液下式排污泵例：100GWP（B）100-15-7.5100 GWP B 100 - 15 - 7.5I I I I I 泵的电机（KWI I I I匚一泵的扬程（mI I I 1 ---------- （m3/h ）I I 1 --------- 的爆电机I 1------------ -—的的道式W :排污泵P :不锈钢1 ----------------- - --- 的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P BI I I II」的扬—电机（KWI I I I 1 --- 质I I I 1（m）I I 1 --------- 扬■扬流量（m3/h ）I 1-------------- 扬堵塞自吸排污泵）Z:自吸式W:排污1----------------- 的扬的的径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CBI I I I 1——抗堵塞撕裂机构I I I 1 ---------- 的扬为220VI I 1-的----- 电机的级数I 1------------ 的扬扬P2*100单扬扬扬扬轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9I I I II I I泵的扬程(m)丨丨I II I 1—机械密封I I I I I 1——————mm)I I I I 1------ 卧———I I I 1 ---------------- —I I 1-------------- —I 1-——式一1 -------------------- -—泥浆—WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X 、D) 20 - 20 QGI II I I I 带切割装置I II I I I -—泵的扬程(m)I II I I 匚一———流量(m3/h ) I I I I 1 ------ 单通道—轮I I I 1 ----- ——旋涡式叶轮I I ------- 1一开式叶轮I 1 ------- —■—潜水式1--------------- —■—污—管道泵型号意义ISG系列立式管道离心泵ISG 50 - 160 (I) A(B)I I I I 叶轮经第一次切割I I I丄一—流量分类、(I)为大流量、I I 1 --- 叶轮名义外径(mm)I 1----------- 泵——口径(mm)I 厂ISG型立式离心泵1-------------------- 舉立式热水泵卜IHG型立式不锈钢化工泵匚YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)I I I I 叶轮经第一次切割I I I丄一—流量分类、(I)为大流量、I I 1 --------- 叶轮名义外径(mm)I 1----------- 泵——口径(mm)I 厂ISGD型低转速立式离心泵1---------------------- 型低转速立式热水泵卜IHGD型低转速立式不锈钢化工泵L YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(l)AI I I I I叶轮经第一次切割I I I I 流t分类、(I)为大流量、I I I 1 ---------- —叶轮名义外径(mm)I I 1 --------- 泵的—径(mm)I 1----------------I 厂ISGD型低转速立式离心泵1---------------------- 型低转速立式热水泵卜IHGD型低转速立式不锈钢化工泵L YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)I I I I 叶轮经第一次切割I I I匚一一—流量分类、(I)为大流量、I I 1---- 叶轮名义外径(mm)I 1---------- 泵——口径(mm)I 厂ISW型卧式管道离心泵1---------------------- 型卧式管道热水离心泵L ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30I I I 叶轮经第一次切割I I匚一喘量分类、(I)为大流量、I 1--------- 型管道离心泵I 匚SG型热水管道离心泵匚 ------- ——口径SPG系列管道屏敝泵例：SPG80-200(l)ASPG (R) 80 - 200 (I) A (B) (C)I I I I I I I -叶轮经第三次切割I I I I I I-丄叶轮经第二次切割I I I I I 1叶轮经第一次切割I I I I 1 -------------- 流量———I I I 1 ---------------- 卜径(mm)I I 1 -------------- ————―出口公称直径(mm)I 1------------------ (r普通不注、热水为R)I 腐蚀性流体为T,防爆为B 1---------------------- ——————离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DLI I I I I I立式多级消防泵转速1450r/minI I I I I I立式多级便拆消防泵转速2900r/minI I —立式单级单吸消防泵I I I TSW式多级消防泵I I 11卧式单级单吸消防泵L GD£多级管道消防泵I -」泵的口径(mm)1—-^—量(L/s)消防——压力(扬程(50m))消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15I I 扬程I匚一磁力传力离心泵1 ------- ■进—直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15I I I 扬程(m)I I」一—过流部件材质为塑料I 1----- —力传力离心泵1 ---------- 进—直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160I I I I 畔轮名义直径I I I 1■—呆出口直径I I 1——一轮轮口直径I 1--------- 过■流部件材质为不锈钢匚 --------- ——传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 FI I I I氟塑料(F46)衬里I I I 匚—轮轮名义直径I I 1 --------- ———口直径I 1----------- 径1-------------- 磁—传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145I I I I 叶轮直径(mm) I I I 1——1直径(mm)I I 1 ---------- 进———径(mm) I 1----------- ——力传动离心泵■——式多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20C 4100 D DL R 100 - 20 X 4I I I I I I -泵的级数I I I I I 1—的轮扬程(m) I I I I 1 ------- 流量的的3/h )I I I 1 ------- ——水-的I I 1的立式多级I 1----------- 多出—1------------------ —泵的日径即代表泵排出公称直径TSWA系列卧式多级离心泵例: 50TSWA 550 T S W A X 5I IIII 1—————I III1------- —————品I II1—— ---- 输送低温类似清水介质I I 1 ------ ---- 叶轮I 1----------- ——平式一1------------------ —泵的—径即代表泵排出公称直径LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20 X 6 (mm) (mm)100 LG-B (R) 72 - 20 X 6I I I I I泵的级数I I I I ^——一弋产品I I I 1——一输送低温类似清水介质I I 1 ----------- ——单吸叶轮I 1------------- -—透平——1 ------------------- —泵的口径即代表泵排出公称直径(mm) GDL系列便拆式管道多级离心泵例：50GDL18-1X 550 GDL 18 - 15 X 5I I I I 泵的级数I I I 1—径设计点单级扬程15(mm)I I 1 --- 径径设计点流量18 (m3/h )I 1------- —G—L便拆式管道多级离心泵1 -------------- 径泵的径径即代表泵排出公称直径(mm) GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6X 521/2 GC - 6 X 5I I I -叶轮数量或级数I I 1—缩小为1/10泵的比转数,即比转数为60I 1-------- 水泵1 --------- 径T—入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160I | | -160-级数*10I I 1—额定流量（m3/h）I 厶------- —（普通型略）过流部件为不锈钢304或3161 ----- - -CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12X 580 D 12 X 5I I I -叶轮数量I I匚一—单吸扬程（m）I 1-------- 级分段式离心泵1--------- ———口直径（注：范文素材和资料部分来自网络，供参考。
