牺牲阳极阴极保护是将电位更负的金属与被保护金属连接,并处于同一电解质中,使该金属上的电子转移到被保护金属上去,使整个被保护金属处于一个较负的相同的电位下。
该方式简便易行,不需要外加电源,很少产生腐蚀干扰,广泛应用于保护小型(电流一般小于1安培)或处于低土壤电阻率环境下(土壤电阻率小于100欧姆.米)的金属结构。
如,城市管网、小型储罐等。
根据国内有关资料的报道,对于牺牲阳极的使用有很多失败的教训,认为牺牲阳极的使用寿命一般不会超过3年,最多5年。
牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳,限制了阳极的电流输出。
产生该问题的主要原因是阳极成份达不到规范要求,其次是阳极所处位置土壤电阻率太高。
因此,设计牺牲阳极阴极保护系统时,除了严格控制阳极成份外,一定要选择土壤电阻率低的阳极床位置。
2.设计原则2.1 严格遵守埋地钢质管道阴极保护有关的设计规范、技术标准和技术规定;2.2 采用成熟技术、材料,做到安全可靠、经济合理;3.设计遵循的标准规范《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002《钢质管道及储罐腐蚀与防护调查方法标准》SY/T0087.2-2012《辐射交联聚乙烯热收缩带(套)》SY/T4054-2003《阴极保护管道的电绝缘标准》SY/T0086-2003《埋地钢质管道阴极保护技术规范》GB/T21448-2008《钢质管道外腐蚀控制规范》GB/T21447-2008《埋地钢质管道直流排流保护技术标准》SY/T0017-2006《埋地钢质管道交流排流保护技术标准》SY-T-0032-2000《埋地钢质管道阴极保护参数测试方法》GB/T21246-2007《陆上管道阴极保护标准》ISO15589-1-20033.12 《埋地钢质管道牺牲阳极阴极保护设计规范》(中华人民共和国石油天然气行业标准SY/T 0019-97)。
方案--天然气管道牺牲阳极法阴极保护方案

石武客专XXX特大桥跨天然气管安全保护及排流方案中铁X局石武客专河南段项目部2008年11月一、工程概况石武客专XX大桥130-131#墩,。
与天然气管道形成“十”字交叉口。
根据调查,位于大XX大桥130-131#墩天然气管,管径377mm,天然气管埋深1.3m左右(管顶至地面)。
二、总体保护方案根据设计要求,开挖至燃气管下0.9m。
在天然气管两侧各实施一道钢筋砼支撑墙,支撑墙厚0.3~0.4m,支撑墙距天然气管外壁 1.01m。
两道支撑墙之间全部回填中粗砂。
在管顶以上0.38m高处放置盖板,盖板搁置于支撑墙上,盖板厚0.35m。
由此,盖板与支撑墙形成桥梁体系,路面受力传递至盖板,力再由盖板通过支撑墙及其基础,传递至天然气管下的土体中。
整个受力系统不经过天然气管,最大限度的保证了天然气管的安全。
保护天然气管的桥梁系统深度2.47m,宽度4.8m,总长12m。
基坑采用人工开挖。
人工开挖的操作人员之间,必须保持足够的安全距离。
由于基坑开挖的深度大于天然气管的埋深,故基坑开挖后,必然存在天然气管腾空的现象。
天然气管因底部覆盖物掏空后,管道会产生较大的挠度,从而引发安全问题。
为应对该安全问题,拟在10m范围内,在人工开挖暴露出天然气管后,在管道两侧打入3对4m的钢板桩,每对间隔3m左右。
在每对钢板桩上应连接一道钢管,燃气管采用钢丝绳吊起后,钢丝绳支撑于钢管。
在保证天然气管安全的基础上,并根据支撑墙基础尺寸,钢板桩距天然气管边0.25m。
钢板桩顶低于盖板底,支撑墙施工完毕,黄砂回填至天然气管后,撤掉钢丝绳,切割掉钢管,钢板桩则保留在基坑中。
基坑开挖后,若遇水,则需将水排干后,方可施工。
为保证回填质量,回填砂采用中粗砂。
排流采用固态去耦合器排流,具有降低感应电压效果好、维护方便、适用性强的优点。
防腐蚀采用牺牲阳极装置。
绝缘防护处理采用环氧树脂玻璃钢防腐。
三、施工工期本次工程预计工期为60天,盖板需提前制作完成。

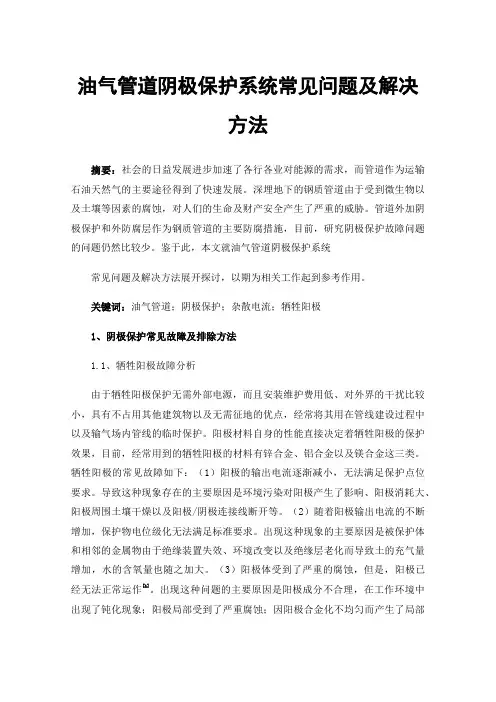

油气管道阴极保护系统常见问题及解决方法
