结构实体检测方案(结合GB 50204-2015)

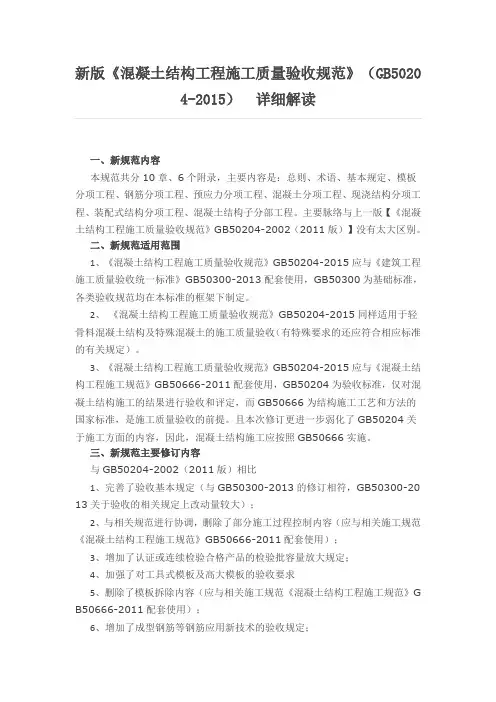

新版《混凝土结构工程施工质量验收规范》(GB50204-2015年)
新版《混凝土结构工程施工质量验收规范》（GB50204-2015）详细解读一、新规范内容本规范共分10章、6个附录，主要内容是：总则、术语、基本规定、模板分项工程、钢筋分项工程、预应力分项工程、混凝土分项工程、现浇结构分项工程、装配式结构分项工程、混凝土结构子分部工程。
主要脉络与上一版【《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）】没有太大区别。
二、新规范适用范围1、《混凝土结构工程施工质量验收规范》GB50204-2015应与《建筑工程施工质量验收统一标准》GB50300-2013配套使用，GB50300为基础标准，各类验收规范均在本标准的框架下制定。
2、《混凝土结构工程施工质量验收规范》GB50204-2015同样适用于轻骨料混凝土结构及特殊混凝土的施工质量验收（有特殊要求的还应符合相应标准的有关规定）。
3、《混凝土结构工程施工质量验收规范》GB50204-2015应与《混凝土结构工程施工规范》GB50666-2011配套使用，GB50204为验收标准，仅对混凝土结构施工的结果进行验收和评定，而GB50666为结构施工工艺和方法的国家标准，是施工质量验收的前提。
且本次修订更进一步弱化了GB50204关于施工方面的内容，因此，混凝土结构施工应按照GB50666实施。
三、新规范主要修订内容与GB50204-2002（2011版）相比1、完善了验收基本规定（与GB50300-2013的修订相符，GB50300-20 13关于验收的相关规定上改动量较大）；2、与相关规范进行协调，删除了部分施工过程控制内容（应与相关施工规范《混凝土结构工程施工规范》GB50666-2011配套使用）；3、增加了认证或连续检验合格产品的检验批容量放大规定；4、加强了对工具式模板及高大模板的验收要求5、删除了模板拆除内容（应与相关施工规范《混凝土结构工程施工规范》G B50666-2011配套使用）；6、增加了成型钢筋等钢筋应用新技术的验收规定；7、增加了无粘结预应力全封闭防水性能的验收规定；8、完善了预拌混凝土的进场验收规定；9、完善了预制构件进场验收规定；10、增加了结构位置与尺寸偏差的实体检验要求；11、结构实体混凝土强度中增加了回弹-取芯法。
结构实体质量检验方案

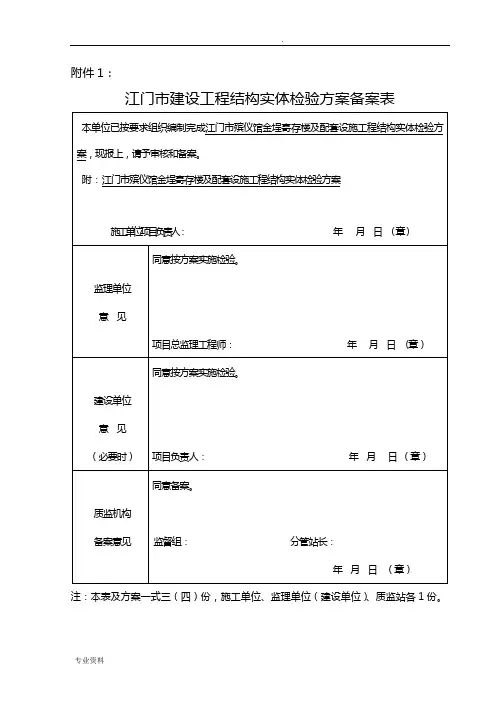

附件1：江门市建设工程结构实体检验方案备案表注：本表及方案一式三（四）份，施工单位、监理单位（建设单位）、质监站各1份。
附件2：江门市殡仪馆金埕寄存楼及配套设施工程项目结构实体检验方案编制人：（项目技术负责人）谭锦斌审核人：（项目负责人）巫朝强审批人：（企业技术负责人）谢锐锋编制单位：（施工单位）江门市政企业集团有限公司年月日目录1 编制依据及说明 (1)1.1编制依据 (1)1.2编制说明 (1)2 工程概况 (2)2.1总概况 (2)2.2混凝土设计强度等级及对应的混凝土配合比数 (3)2.3楼板厚度、剪力墙厚度、主梁高、柱截面尺寸、层高设计参数.3 2.4钢筋保护层设计厚度 (6)2.5填充墙砌体拉结筋设计要求 (6)3 结构实体检验方案 (6)3.1混凝土强度及抗渗性能检验试块的留置与检验 (7)3.2混凝土同条件试块留置与检验 (7)3.3混凝土拌合物（或结构混凝土）氯离子含量检测 (8)3.4墙、柱、梁的混凝土外观质量检查、强度回弹检测 (8)3.5梁、板钢筋保护层厚度检验 (11)3.6结构实体位置与尺寸偏差检验 (12)3.6.1柱截面尺寸、垂直度检验 (12)3.6.2梁高检验 (14)3.6.3墙厚检验 (14)3.6.4板厚检验 (14)3.6.5层高检验 (14)3.7填充墙砌体化学植筋锚固力检测 (15)4自检主要检测设备 (15)5检测人员配置 (16)1、编制依据及说明1．1 编制依据（1）江门市殡仪馆金埕寄存楼及配套设施工程的施工图纸、承包合同等；（2）《建筑工程施工质量验收统一标准》（GB5020300-2001）；（3）《混凝土结构工程质量验收规范》(GB50204-2002) ；（4）《砌体结构工程施工质量验收规范》（GB50203-2011）；（5）《混凝土中钢筋检测技术规程》（JGJ/T152-2008）；（6）《广东省建设工程质量管理条例》；（7）江门市建设工程质量监督站下发的“江建质监[2015]6号文件”。
《混凝土结构工程施工质量验收规范》GB 50204-2015
《混凝土结构工程施工质量验收规范》GB50204-2015中对于【结构实体检验】有关规定10.1.1对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。
结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目。
结构实体检验应由监理单位组织施工单位实施，并见证实施过程。
施工单位应制定结构实体检验专项方案，并经监理单位审查批准后实施。
混凝土强度、钢筋保护层厚度应由相应资质的检测机构完成。
【条文说明】1、结构实体检验的范围仅限于涉及结构安全的重要部位。
2、本条规定3个结构实体检验项目，其中结构位置与尺寸偏差检验为新增项目。
3、结构实体混凝土同条件养护试件强度检验的方案应在施工前编制，其他检验方案应在检验前编制。
10.1.2结构实体混凝土强度应按不同强度等级分别检验，检验方法宜采用同条件养护试件方法；当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，可采用回弹—取芯法进行检验。
结构实体混凝土同条件养护试件强度检验应符合附录C的规定：C.0.1同条件养护试件的取样和留置应符合下列规定：1、同条件养护试件所对应的结构构件或结构部位，应由施工、监理等各方共同选定，且同条件养护试件的取样宜均匀分布于工程施工周期内。
2、同条件养护试件应在混凝土浇筑入模处见证取样；3、同条件养护试件应留置在靠近相应结构构件的适当位置，并应采取相同的养护方法；4、同一强度等级的同条件的养护试件不宜少于10组，且不应小于3组。
每连续两层楼取样不应少于1组；每2000m3取样不得少于1组。
5、如遇冬期施工，冬期施工尚应多留置不少于2组同条件养护试件。
C.0.3对同一强度等级的同条件养护试件，其强度值应除以0.88后按现行国家标准《混凝土强度检验评定标准》GB/T50107的有关规定评定。
结构实体混凝土回弹—取芯法强度检验应符合附录D的规定：D.0.1回弹构件的抽取应符合下列规定：1、同一混凝土强度等级的柱、梁、墙、板，抽取构架最小数量符合表D.0.1的规定，并应均匀分布。
结构实体检测方案(结合GB 50204-2015)
C6#~C10#楼工程结构实体检测方案施工单位：监理单位：建设单位：检测单位：山东省建筑工程质量监督检验测试中心编制日期：目录一、编制依据： (3)二、工程概况 (3)三、结构实体检测部位及内容： (4)四、结构实体砼强度检测 (5)五、结构实体钢筋保护层厚度检测 (7)六、结构尺寸偏差及结构位置检测 (9)一、编制依据：1、《混凝土结构工程施工质量验收规范》 GB50204-20152、《混凝土强度检验评定标准》 GB/T501073、《普通混凝土力学性能试验方法标准》 GB/T500814、《混凝土中钢筋检测技术规程》 JGJ/T152-20085、济南市城乡建设委员会关于贯彻国家标准规范建筑工程结构实体检验工作有关事项的通知济建质安监字〔2015〕5号6、济南市工程质量与安全生产监督站关于明确建筑工程结构实体检验工作有关问题的通知济建质安站字〔2015〕32号7、建筑工程冬期施工规程 JGJT 104-2011二、工程概况2.1工程概况：C6#楼~C10#楼位于位于济南市长清大学科技园丁香南路。
C6#~C10#楼及L4#连廊、L5#连廊共七个单体。
C6#至C10#楼属二类多层公共建筑，地上六层的学生公寓；L4#、L5#为单层连廊。
学生公寓楼单体建筑面积：C6#楼~C10#楼单体建筑面积2831.85m2；建筑物层高 3.0米；L4#连廊及L5#连廊建筑面积：203.20m2；总建筑面积14565.65㎡。
结构形式为独立基础结构，框架结构，结构抗震等级：四级。
建设单位为山东管理*学院，监理单位为山东省*咨询服务中心，由施工单位*集团总公司承建。
本工程计划开工日期：2015年10月1日，竣工日期：2016年6月30日，总工期为274日历天。
2.2不同部位砼强度设计要求及结构构件其他设计要求：不同部位砼强度设计要求：结构构件其他设计要求：2.3根据混凝土结构子分部工程对结构实体检验要求。
经建设、监理单位批准委托山东省建筑工程质量监督检验测试中心作为该单体的结构实体检验第三方检测机构。
现浇结构位置和尺寸允许偏差及检验方法-GB50204-2015
层高
±10
水准仪或拉线、尺量
全高
±30
水准仪或拉线、尺量
截面尺寸
基础
﹢15，﹣10
尺量
柱、梁、板、墙
﹢10，﹣5
尺量
楼梯相邻踏步高差
6
尺量
电梯
井
中心位置
10
尺量
长、宽尺寸
﹢25,0
尺量
表面平整度
8
2m靠尺和塞尺量测
预埋件
中心
位置
预埋板
10
尺量
预埋螺栓
5Байду номын сангаас
尺量
预埋管
5
尺量
其他
10
尺量
预留洞、孔中心线位置
现浇结构位置和尺寸允许偏差及检验方法
项目
允许偏差
检验方法
轴线
位置
整体基础
15
经纬仪及尺量
独立基础
10
经纬仪及尺量
柱、墙、梁
8
尺量
垂直度
层高
≤6m
10
经纬仪或吊线、尺量
＞6m
12
经纬仪或吊线、尺量
全高（H）≤300mm
H/30000+20
经纬仪、尺量
全高（H）＞300mm
H/10000且≤80
经纬仪、尺量
15
尺量
注：1检查柱轴线、中心线位置时，沿纵、横两个方向测量，并取其中偏差的较大值。
2 H为全高，单位为mm。

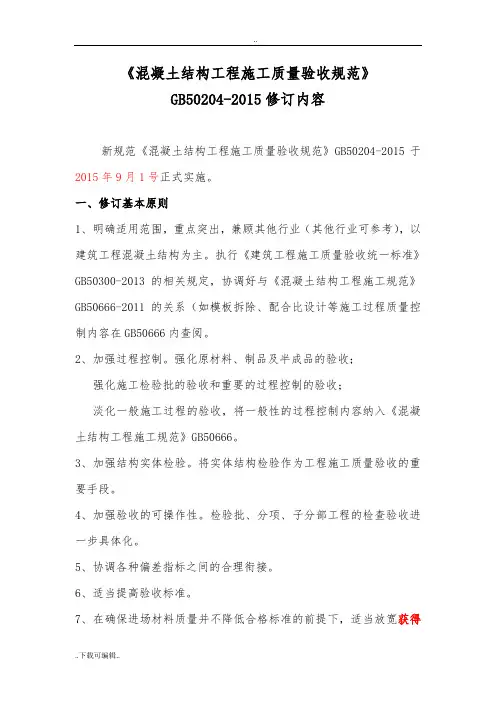

混凝土结构工程施工质量验收规范GB50204_2015
《混凝土结构工程施工质量验收规范》GB50204-2015修订内容新规范《混凝土结构工程施工质量验收规范》GB50204-2015于2015年9月1号正式实施。
一、修订基本原则1、明确适用范围，重点突出，兼顾其他行业（其他行业可参考），以建筑工程混凝土结构为主。
执行《建筑工程施工质量验收统一标准》GB50300-2013的相关规定，协调好与《混凝土结构工程施工规范》GB50666-2011的关系（如模板拆除、配合比设计等施工过程质量控制内容在GB50666内查阅。
2、加强过程控制。
强化原材料、制品及半成品的验收；强化施工检验批的验收和重要的过程控制的验收；淡化一般施工过程的验收，将一般性的过程控制内容纳入《混凝土结构工程施工规范》GB50666。
3、加强结构实体检验。
将实体结构检验作为工程施工质量验收的重要手段。
4、加强验收的可操作性。
检验批、分项、子分部工程的检查验收进一步具体化。
5、协调各种偏差指标之间的合理衔接。
6、适当提高验收标准。
7、在确保进场材料质量并不降低合格标准的前提下，适当放宽获得认证、来源稳定且连续3批均一次检验合格等质量好的产品的检验批容量可按规定扩大一倍。
考虑到首次纳入，产品范围仅为钢筋、成型钢筋、预应力筋、锚具、夹具、连接器、成孔管道、水泥和外加剂。
8、规范不合格检验批的处理程序。
工程施工中包括进场材料及施工检验批出现不合格情况的难免的，给出合理的出路和明确的处理程序。
（规范10.02.02条具体给出处理思路）⑴、经返工、返修或更换构件、部件的，应重新进行验收；⑵、经有资质的检测机构按国家现行标准检测鉴定达设计要求，应予以验收；⑶、经有资质的检测达不到设计要求，但经原设计单位核算并确认仍可满足结构安全和适用功能的，可予以验收；⑷、经返修或加固处理能满足结构可靠性要求的，可根据技术处理方案和协商文件进行验收；⑸、降级使用。
（此条不在具体规范内容里）二、改革方向1、国外技术法规——政府管理法律，严格强制执行；技术标准——协会学会推荐性，自愿采用，自负其责，合同制约；企业标准——企业无形资产，促进创新竞争和技术进步；辅助材料——技术商品的竞争和发展。
混凝土结构工程施工质量验收规范GB50204-2015 修订内容解读
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
住房城乡建设部 2014年12月31日
修订背景
《混凝土结构设计规范》 GB50010-2010，自2011年7月1日起实施 与施工有关的主要修订内容： 1、以构件设计为主，扩展了整体结构分析的要求 ,调从结构 选型、传力途径和构件布置考虑结构整体安全； 2、补充了结构防连续倒塌设计的原则，包括增加冗余设计、 防连续倒塌缝等； 3、加强了构造与连接的措施，以提高结构的整体稳固性； 4、完善了耐久性设计内容，适当提高结构设计耐久性，适应 可持续发展的要求； 5、淘汰235MPa级钢筋，纳入500MPa级钢筋，并以400MPa级钢 筋作为主力钢筋，缩小335MPa级钢筋的应用范围，促进能 源资源节约、减少排放。 ……
9 装配式结构分项工程 10 混凝土结构子分部工
一、质量验收规范2002版与2015版比较
2002版 附录A 质量验收记录 附录B 纵向受力钢筋的最 小搭接长度 2015版
附录A 质量验收记录
附录B 预制构件结构性能 检验
附录C 结构实体混凝土同条件养 护试件强度检验
附录C 预制构件结构性能
检验方法 附录D 结构实体检验用同 条件养护试件强度检验 附录E 结构实体钢筋
通过产品认证的材料或选取质量稳定的生产厂家的产品，
能更好的保证工程质量。
(三)加强了对工具式模板及高大模板的验收要求
4.1.1 模板工程应编制施工方案。爬升式模板工程、工具式模板工 程及高大模板支架工程的施工方案，应按有关规定进行技术论 证。（新增条文） 【说明】根据住房和城乡建设部《危险性较大的分部分项工程 安全管理办法》（建质 [2009]87 号）的要求和多项现行国家标 准的规定，编制、审查并认真实施施工方案是施工单位控制模 板工程质量和安全的基本措施之一。本规范将是否按照相关规 定编制施工方案列为验收的一般规定。
作业指导书——结构实体混凝土回弹-取芯法强度检验(按GB50204-2015编制)
结构实体混凝土回弹-取芯法强度检验1适用范围适用于建筑工程混凝土结构施工质量验收中的实体检验。
《混凝土结构工程施工质量验收规范》GB50204-2015第10.1.2条规定“当未取得同条件养护试件强度或同条件养护试件强度不符合要求时可采用此方法进行检验”。
2检测依据《混凝土结构工程施工质量验收规范》GB50204-2015《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011《钻芯法检测混凝土强度技术规程》CECS03-2007（钻芯法2016年12月1日之后宜采用《钻芯法检测混凝土强度技术规程》JGJ/T384—2016）3检测设备混凝土回弹仪钻芯机；冲击钻；补平装置；游标卡尺。
4回弹构件的抽取规定同一强度等级的柱、梁、墙、板抽取最小数量应符合规范表D.0.1规定，并均匀分布。
不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。
规范表D.0.1内容如下：5回弹检测及回弹值计算每个构件应选取不少于5个测区进行回弹及回弹值计算，并应符合行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011对单个构件检测的有关规定。
楼板构件的回弹宜在板底进行。
（应注意JGJ/T23—2011中泵送砼回弹“测区应选浇注侧面”，故泵送混凝土的楼板板底回弹值不能用来计算推定混凝土抗压强度）6钻芯取样a．对同一强度等级的混凝土，应将每个构件5个测区中的最小测区平均回弹值进行排序（在规范D.0.2条文说明中“对非水平方向检测的回弹值，混凝土浇筑表面或底面的回弹值应按JGJ/T23进行修正”），并在其最小的3个测区各钻取1个芯样，芯样应采用带水冷却装置的薄壁空心钻钻取，其直径宜为100mm，且不宜小于混凝土骨料最大粒径的3倍（在规范D.0.3条文说明中“当测区位于钢筋较密的部位时，可采用直径70mm的芯样”）。
b．芯样试件端部宜采用环氧胶泥或聚合物水泥砂浆补平，也可采用硫磺胶泥修补（GB50204-2015中D.0.4条文说明“修补材料的强度应略高于芯样试件的强度，补平层的厚度不宜大于1.5mm，应尽量的薄。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C6#~C10#楼工程
结构实体检测方案
施工单位：
监理单位：
建设单位：
检测单位：山东省建筑工程质量监督检验测试中心编制日期：
目录
一、编制依据： (3)
二、工程概况 (3)
三、结构实体检测部位及内容： (4)
四、结构实体砼强度检测 (5)
五、结构实体钢筋保护层厚度检测 (7)
六、结构尺寸偏差及结构位置检测 (9)
一、编制依据：
1、《混凝土结构工程施工质量验收规范》 GB50204-2015
2、《混凝土强度检验评定标准》 GB/T50107
3、《普通混凝土力学性能试验方法标准》 GB/T50081
4、《混凝土中钢筋检测技术规程》 JGJ/T152-2008
5、济南市城乡建设委员会关于贯彻国家标准规范建筑工程结构实体检验工作有关事项的通知济建质安监字〔2015〕5号
6、济南市工程质量与安全生产监督站关于明确建筑工程结构实体检验工作有关问题的通知济建质安站字〔2015〕32号
7、建筑工程冬期施工规程 JGJT 104-2011
二、工程概况
2.1工程概况：
C6#楼~C10#楼位于位于济南市长清大学科技园丁香南路。
C6#~C10#楼及L4#连廊、L5#连廊共七个单体。
C6#至C10#楼属二类多层公共建筑，地上六层的学生公寓；L4#、L5#为单层连廊。
学生公寓楼单体建筑面积：C6#楼~C10#楼单体建筑面积2831.85m2；建筑物层高 3.0米；L4#连廊及L5#连廊建筑面积：203.20m2；总建筑面积14565.65㎡。
结构形式为独立基础结构，框架结构，结构抗震等级：四级。
建设单位为山东管理*学院，监理单位为山东省*咨询服务中心，由施工单位*集团总公司承建。
本工程计划开工日期：2015年10月1日，竣工日期：2016年6月30日，总工期为274日历天。
2.2不同部位砼强度设计要求及结构构件其他设计要求：
不同部位砼强度设计要求：
结构构件其他设计要求：
2.3根据混凝土结构子分部工程对结构实体检验要求。
经建设、监理单位批准委托山东省建筑工程质量监督检验测试中心作为该单体的结构实体检验第三方检测机构。
三、结构实体检测部位及内容：
3.1检测时间
在基础及主体结构分部工程验收前进行结构实体检验。
3.2检测部位
对涉及混凝土结构安全的有代表性的部位进行结构实体检测。
3.1检测内容及检测单位
1、砼同条件试块强度山东省建筑工程质量监督检验测试中心
2、钢筋保护层厚度检验山东省建筑工程质量监督检验测试中心
3、结构尺寸偏差及结构位置检测由监理单位组织施工、建设
单位实施
四、结构实体砼强度检测
4.1同条件试块留置部位及数量
1、结构实体砼强度按照不同强度等级分别采用同条件养护试件进行检验。
同条件试件取样数量及部位根据规范要求及建设、监理批准，实体取样数量及部位确定如下表：
C6#楼~C10#楼：每个单体数量相同
L4#连廊、L4#连廊：每个单体数量相同
独立基础C30 3组3组
框架柱C30 3组3组
梁、板C30 3组/层3组
2、结构实体检验混凝土同条件养护试件的留置方式: 由监理单
位和施工单位共同在混凝土浇筑入模处见证取样送检。
3、混凝土同条件养护试件放置：混凝土同条件养护试块必须用钢
筋笼装好放在现场并与实体结构采
取同样的养护措施。
如下图：
4.2结构同条件试块的制作、养护与
检验
1、同条件养护试件拆模后，放置在
浇筑段部位，与浇筑段部位取同样的
养护方法。
2、同条件自然养护试件的等效养护龄期，按施工现场日平均温度逐日累计达到600℃·d时所对应的龄期，并且满足规范要求的等效养护龄期不应小于14d。
3、在冬期施工期间浇筑的混凝土，０℃及以下的龄期时不计入。
根据冬期施工混凝土工程受冻临界强度要求：试件达到临界温度时送第三方检测机构检测临界试块受冻临界强度。
按照同条件养护试件与标准养护条件下28天强度相等的原则送检标养试块判定砼强度。
4.3评定合格标准及相应处理
1、每组同条件养护试件的强度值应根据强度试验结果按照现行国家
标准GB/T50081《普通混凝土力学性能试验方法标准》的规定进行确定。
2、对同一强度等级的同条件养护试件，其强度应除以0.88后按照GB/T50107《混凝土强度检验评定标准》进行评定，评定结果符合要求的判定砼强度合格。
当同条件养护试件强度不符合要求时，可采用回弹－取芯法对混凝土同条件养护试件相应代表工程部位进行检验。
回弹构件的抽取应符合下列规定：
A．同一混凝土强度等级的柱、梁、墙、板，抽取构件最小数量应符合表1的规定，并应均匀分布；
B．不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。
表1 回弹构件抽取最小数量
五、结构实体钢筋保护层厚度检测
5.1检测部位及数量：
非悬挑构件：钢筋保护层厚度的检验，采用非破损方法进行检测。
对一~六层结构实体钢筋保护层厚度检验：非悬挑构件抽取总构件数量的2%，并不少于5个构件进行检验；其构件的选取应均匀分布。
对选定的梁类构件，对纵向受力钢筋的保护层厚度进行检验。
对对选定的板类构件，抽取6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，距框架梁边测量3点取平均值作为该根钢筋的保护层。
悬挑构件：对A轴及F轴外侧悬挑梁板：抽取悬挑梁构件5%且不少于10个构件；抽取悬挑板10%且不少于20个构件进行检测。
本工程图纸设计悬挑构件：结构阳台悬挑板悬挑长度400mm。
C6#楼~C10#楼：每个单体数量相同；每单体钢筋保护层厚度检测部位及数量统计表：
L4#连廊及L5#连廊：每个单体数量相同；每个单体钢筋保护层厚度检测部位及数量统计表：
5.2钢筋保护层厚度要求
1、纵向受力钢筋保护层厚度允许偏差（mm）：
梁：+10，-7；板：+8，-5
2、全部各类型构件保护层厚度检测合格率为90%及以上时，判定为
合格。
3、当全部各类型构件保护层厚度≥80%且＜90%时，重新抽取相同数量的构件进行检测，两次抽样之和统计合格率≥90%时，判定合格。
4、各类型构架不合格点的最大偏差不应超出允许偏差的1.5倍。
5、钢筋保护层不符满足要求时，需委托有资质的单位进行鉴定检测。
六、结构尺寸偏差及结构位置检测
主体结构完成后由监理单位组织施工、建设单位、施工单位共同对结构尺寸偏差及结构位置进行检测。
检测数量：对梁、柱，应抽查构件数量的1%，且不少于3件；墙、板按照有代表性的自然间抽取1%，且不少于3间；层高按照有代表性的自然间抽取1%，且不少于3间；并将检测部位及实测值在现场标识。
结构实体位置及尺寸偏差应分别进行验收：合格率为80%时判定为合格，合格率70%~80%时抽取相同数量的构件进行检验。
