地下室主体结构实体检测方案
结构实体检验方案1
目录目录 01、工程概况 (1)1.1各部位混凝土设计标号 (1)1.2楼板设计厚度 (2)1.3钢筋保护层厚度 (2)2、编制说明及依据 (2)2.1编制说明 (2)2.2编制依据 (2)3、结构实体检测 (3)3.1检验范围及内容 (3)3.2混凝土抗压强度回弹检测 (3)3.3结构实体钢筋保护层厚度检测 (6)3.4现浇楼板厚度 (11)1、工程概况工程名称：海南医学院公寓综合楼建设单位：海南大韵和房地产开发有限公司设计单位：海南华磊建筑设计咨询公司施工单位：海南省第五建筑工程公司监理单位：海南航达工程建设监理有限公司海南医学院公寓综合楼位于海口市城西学院路，地下室一层，地上A、B栋各27层。
地下室层高3.9m，一层层高4.2m，二层层高3.8m，以上标准层均为3m，建筑总高度94.6m。
本工程总建筑面积：39972m2（其中：地上36430m2,地下3542m2）。
本工程采用桩筏基础，上部结构采用钢筋混凝土框架-剪力墙结构。
1.1各部位混凝土设计标号1.2楼板设计厚度1.3钢筋保护层厚度2、编制说明及依据2.1编制说明根据海口市建设工程质量安全监督站海建质监总工字【2011】34号文件规定，结合本工程项目结构的特点和构件的重要性，特制定本检验专项方案。
2.2编制依据①本工程的施工图纸②本工程的施工组织设计③《混凝土结构工程施工质量验收规范》（CB50204-2002）④《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）等技术标准⑤《建筑工程施工质量验收统一标准》（GB5020300-2001）3、结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。
结构实体检测由总监理工程师（建设单位项目专业负责人）组织施工项目部、项目监理相关人员见证下，由建设单位委托的有资质检测机构按结构实体检验方案进行见证检测，且实施过程由该项目的监理人员进行监督抽查。
3.1检验范围及内容本工程实体检验的范围及内容，范围包括：A、B栋地下室至地上二十七层混凝土结构。
结构实体检测专项施工方案
四堡七堡单元JG1402-59地块安置房项目实体检测施工方案杭州通达集团有限公司2018年6月10日目录第一章编制依据-.3-第二章工程概况-.3-二、设计要求-6-第三章施工试验管理组织与管理-.7-一、施工试验管理体系-7-二、试验质量保证措施-8-第四章预控计划-.8-一、见证试验计划-8-二、混凝土试验计划-9-三、砂浆试验计划-10-四、钢筋试验计划-11-五、砌体试验计划-12-六、回填土试验计划-12-七、砂、水泥、粗细骨料试验计划-12-八、其他材料试验计划-13-第五章实体检验计划-.13-一、钢筋保护层实施检验计划-13-二、混凝土实体强度检验计划-14-三、层高控制实体检验计划-14-四、计划实体检验部位-14-第六章试件留置明细表-.13-一、原材料送检一览表-15-二、钢筋连接送检一览表-15-三、地下室试块留置、送检计划-15-四、砂浆试块留置、送检计划-15-五、节能保温工程质量控制及送检-15-六、其它-15-第一章编制依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑地基基础工程施工质量验收规范》GB50202-20023、《砌体结构工程施工质量验收规范》GB50203-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土强度检验评定标准》GB/T50107-201 06、《钢筋机械连接技术规程》JGJ107-20167、《冷轧带肋钢筋混凝土结构技术规程》JGJ95-20118、《钢筋焊接及验收规程》JGJ18-20129、《钢筋焊接接头试验方法标准》JGJ/T27-201410、《地下室防水工程质量验收规范》GB50208-201111、《屋面工程质量验收规范》GB50207-2012第二章工程概况工程名称：杭州四堡七堡单元JG1402-59地块安置房项目建设单位：杭州市城东新城建设投资有限公司施工单位：杭州通达集团有限公司设计单位：中国电建华东勘测设计研究院有限公司勘察单位：浙江省地矿勘察院监理单位：浙江广利工程咨询有限公司质量目标：合格标准安全目标：杜绝死亡，消灭重伤，轻伤月平均负伤频率低于1%。
地下室实体检测方案样本
XX花园工程地下室构造实体检测方案编制：审核：审批：XX建筑工程集团总公司年月目录1、方案编制根据.................................................................................................................... 错误!未定义书签。
2、检测项目及检测办法原则................................................................................................ 错误!未定义书签。
3、工程概况............................................................................................................................ 错误!未定义书签。
3.1工程概述 ...................................................................................................................... 错误!未定义书签。
3.2钢筋材料技术指标....................................................................................................... 错误!未定义书签。
4、现场检测............................................................................................................................ 错误!未定义书签。
主体结构实体检测方案

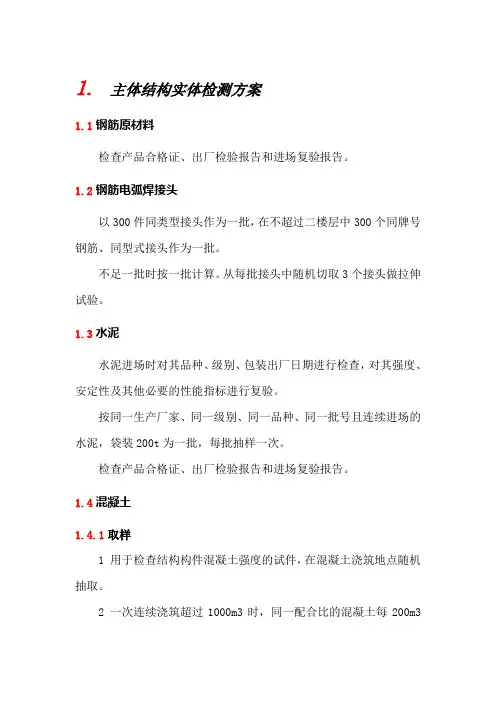

1.主体结构实体检测方案1.1钢筋原材料检查产品合格证、出厂检验报告和进场复验报告。
1.2钢筋电弧焊接头以300件同类型接头作为一批，在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。
不足一批时按一批计算。
从每批接头中随机切取3个接头做拉伸试验。
1.3水泥水泥进场时对其品种、级别、包装出厂日期进行检查，对其强度、安定性及其他必要的性能指标进行复验。
按同一生产厂家、同一级别、同一品种、同一批号且连续进场的水泥，袋装200t为一批，每批抽样一次。
检查产品合格证、出厂检验报告和进场复验报告。
1.4混凝土1.4.1取样1 用于检查结构构件混凝土强度的试件，在混凝土浇筑地点随机抽取。
2 一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样一次。
3 同一楼层，同一配合比的混凝土，取样一次。
4 每次取样至少留置一组标准养护试件。
5 结构实体检验用同条件养护试件留置方式和取样数量：5.1. 同条件养护试件所对应的结构构件或结构部位，由监理（建设）、现场项目部等各方共同选定。
5.2. 对混凝土结构工程中的各混凝土强度等级，均留置同条件养护试件。
5.3. 同一强度等级的同条件养护试件，其留置的数量根据混凝土工程量和重要性确定，不少于10组。
5.4. 同条件养护试件拆模后，放置在靠近相应结构构件或结构部位的适当位置，并采取相同的养护方法。
6 同条件自然养护试件的等效养护龄期及相应的试件强度代表值，根据当地的气温和养护条件，按下列规定确定：6.1. 同条件养护试件达到等效养护龄期时进行强度试验。
等效养护龄期根据同条件养护试件强度与标准养护条件下28d龄期试件强度相等的原则确定。
6.2. 等效养护龄期可取按日平均温度逐日累计达到600℃•d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不小于14d，不大于60d。
6.3. 同条件养护试件的强度代表值根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107的规定确定后，乘折算系数取用；折算系数取为1.10，根据当地试验统计结果作适当调整。
主体结构实体检测方案
结构实体检验方案编制单位：云南安厦建筑工程有限公司编制：审核：批准：编制日期：2017年9月12日一、工程概况1、工程简介工程名称：湖光名庭1#～43#、45#～48#、55#及地下室；建设地点：曲靖开发区长征路东侧、朝阳路北侧；建设单位：曲靖市凯德房地产开发有限公司；勘察单位：云南岩土工程勘察设计研究院；设计单位：深圳华森建筑与工程设计顾问有限公司；监理单位：云南青山建设监理咨询有限责任公司曲靖分公司；施工单位：云南安厦建筑工程有限公司。
2、建筑设计简介本工程为新建，结构类型为框架结构，基础为桩基础和独立基础；抗震按七度三级设防；包括三层别墅及6+1层单元房建设工程，总建筑面积50048.45Ｍ2（其中：地上部分43488.62Ｍ2 ，地下部分6559.83 Ｍ2 ）。
结构现浇板厚为100mm 、120mm、140mm，梁、柱钢筋保护层厚度为20mm，板钢筋保护层厚度为15mm。
1）三层别墅住宅：混凝土强度等级：基础地梁C30，-1层、1层、2层柱C35，3层柱C30，1层、2层梁板C30，3层、屋面梁板C25。
钢筋保护层厚度：基础为40mm，梁、柱为20mm，板为15mm。
现浇楼板厚度：100mm 、120mm、140mm。
2）单元房住宅：混凝土强度等级：基础地梁C30，-3层、-2层、-1层、1层、2层、3层柱C40，4层、5层柱C35，6层柱C30 ，-2层、-1层、1层～5层梁板C30，6层、屋面梁板C25。
钢筋保护层厚度：基础为40mm，梁、柱为20mm，板为15mm。
现浇楼板厚度：100mm 、120mm。
二、编制依据本方案根据《混凝土结构工程施工质量验收规范》（GB50204-2015），结合本工程实际要求制定本方案。
三、检测内容及合格标准1、对涉及及混凝土结果安全的重要部位应进行结构实体检验。
结构实体检验应在监理工程师（建设单位项目负责人）见证下，由施工单位项目技术负责人组织实施。
地下结构实体检测方案

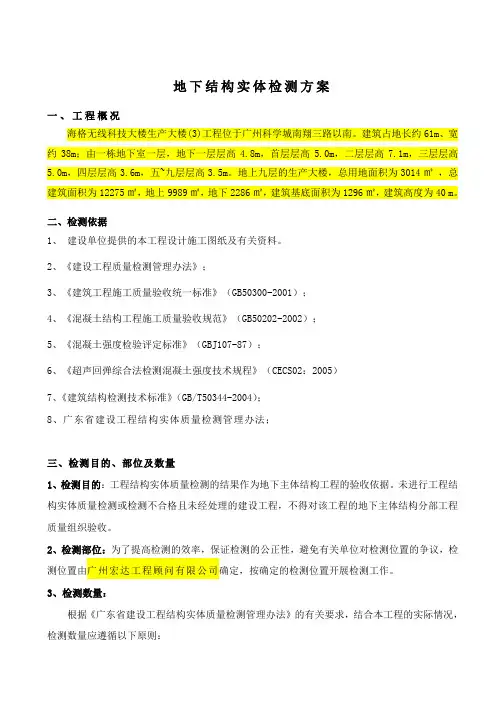

地下结构实体检测方案一、工程概况海格无线科技大楼生产大楼(3)工程位于广州科学城南翔三路以南。
建筑占地长约61m、宽约38m；由一栋地下室一层，地下一层层高4.8m，首层层高5.0m，二层层高7.1m，三层层高5.0m，四层层高3.6m，五~九层层高3.5m。
地上九层的生产大楼，总用地面积为3014㎡，总建筑面积为12275㎡，地上9989㎡，地下2286㎡，建筑基底面积为1296㎡，建筑高度为40 m。
二、检测依据1、建设单位提供的本工程设计施工图纸及有关资料。
2、《建设工程质量检测管理办法》；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《混凝土结构工程施工质量验收规范》（GB50202-2002）；5、《混凝土强度检验评定标准》（GBJ107-87）；6、《超声回弹综合法检测混凝土强度技术规程》（CECS02：2005）7、《建筑结构检测技术标准》（GB/T50344-2004）；8、广东省建设工程结构实体质量检测管理办法；三、检测目的、部位及数量1、检测目的：工程结构实体质量检测的结果作为地下主体结构工程的验收依据。
未进行工程结构实体质量检测或检测不合格且未经处理的建设工程，不得对该工程的地下主体结构分部工程质量组织验收。
2、检测部位：为了提高检测的效率，保证检测的公正性，避免有关单位对检测位置的争议，检测位置由广州宏达工程顾问有限公司确定，按确定的检测位置开展检测工作。
3、检测数量：根据《广东省建设工程结构实体质量检测管理办法》的有关要求，结合本工程的实际情况，检测数量应遵循以下原则：（1）现浇混凝土构件强度检测的抽样数量：重点对剪力墙、柱等构件进行检测，地下结构的板采用回弹法检测，地下结构的柱采用钻芯法检测。
（规范要求：每个单位工程不同强度等级的混凝土，抽检数量不应少于一组）各区抽样数量见下表：现浇混凝土构件实体强度检测表检测部位混凝土强度检测数量检验批及（位置）柱/剪力墙地下结构板（2）钢筋保护层厚度和钢筋位置的检测针对构件中的主要受力钢筋，重点对现浇混凝土悬挑构件，重要的框架、板、剪力墙、框架柱等构件进行检测。
地下室结构实体质量检测方案
黄埔区重点项目拆迁安置新社区（新溪地块二期）工程地下室结构实体质量检测方案编制单位：广东省建东工程监理有限公司日期：2012-2黄埔区重点项目拆迁安置新社区（新溪地块二期）工程地下室结构实体质量检测方案一、工程概况本工程场地位于广州市黄埔区大沙东，黄埔区体育馆南侧，交通较为便利，场地为空置地，地面经人工修整，地面较为平坦；该工程结构类型为剪力墙结构，地上部分30层，地下2层，建筑面积37295.3㎡。
建设单位为广州市黄埔区代建项目管理中心，设计单位为广东省建工设计院，监理单位为广东省建东工程监理有限公司，施工单位为广州机施建设集团有限公司。
混凝土强度等级见表1。
混凝土强度等级表1二、检测目的通过对工程结构现场检测，提供相应项目的检测报告，为工程验收提供依据。
三、检测的方法与内容1、钻芯法检测构件混凝土强度；不能钻芯的部分用回弹法检测。
2、采用楼板测厚仪、钢卷尺检测楼板及梯板厚度；3、采用钢筋探测仪检测构件的配置情况及保护层厚度；4、在现场检测的基础上提出相应的检测报告；四、检测的主要依据1、中国工程建设标准化协会标准《钻芯法检测混凝土强度技术规程》（CECS03:2007）；2、中华人民共和国国家标准《建筑结构检测技术标准》（GB/T 50344-2004；3、中华人民共和国国家标准《混凝土结构工程施工质量验收规范》（GB 50204-2002）；4、《广州市建筑工程结构实体质量监督抽检暂行办法》；《广州市建筑结构实体质量监督抽测办法》穗建质2010（303）号文；五、检测项目及数量根据工程的实际情况，主要检测的内容与数量详见下表，具体检测数量由建设、设计、施工和监理单位共同确定。
回弹法检测混凝土强度表二楼板（梯板）厚度检测数量 表五六、现场配合事项1、提供检测工程相关的图纸和施工资料；2、提供现场检测所需的水电，提供检测现场所需的脚手架或人字梯； 3、现场检测时，配备2～3人辅助人员协助检测方进行现场检测工作； 4、按检测方案要求剔除抹灰和装饰层至混凝土表层以检测构件钢筋配置情况和保护层厚度；七、本方案需报监督站审批后实施。
主体结构实体检测方案
主体结构、砌体结构检测方案编制人：***审核人：***批准人：***深圳市正非检测科技有限公司2015年2月3日目录一、工程概况 (3)二、编制依据 (3)三、检测方法及设备 (4)1、钢筋保护层厚度检测 (4)2、楼板厚度检测 (4)3、砼强度检测 (4)4、墙体拉结筋承载力检测 (5)四、检测频率及要求： (5)1、钢筋保护层厚度 (5)2、楼板厚度 (6)3、砼强度 (6)4、墙体拉结筋承载力检测 (7)五、检测数量： (7)六、质量保证体系及措施 (9)1、检测工作质量控制流程图 (10)2、现场检测工作程序 (10)七、现场作业安全措施 (11)附表1：结构实体检测人员安排表 (12)一、工程概况：受委托，对该工程的塔楼结构进行钢筋保护层厚度、楼板厚度及砼强度（回弹法）检测。
二、编制依据：本工程检测方案的编制，依据委托方提供的设计图纸及相关规范：1、《混凝土结构工程施工质量验收规范》GB50204－2002(2011年版)2、《建筑结构检测技术标准》GB/T 50344-20043、《混凝土中钢筋检测技术规程》JGJ/T152-20084、《回弹法检测混凝土强度规程》JGJ/T23-20115、《钻芯法检测混凝土强度技术规程》CECS03：20076、《普通混凝土力学性能》GB/T50081-20027、《广东省混凝土结构实体检验技术导则（试行）》8、开发区西区三期房地产项目（2012-02T-0003地块）结施图三、检测方法及设备：1、钢筋保护层厚度检测1.1检测方法：非破损方法（电磁感应法）1.2检测设备：钢筋位置探测仪1.3检测原理：根据电磁场理论，线圈是严格磁偶极子，当信号源供给交变电流时，它向外界辐射出电磁场；钢筋是一个电偶极子，它接收外界电场，从而产生大小沿钢筋分布的感应电流。
钢筋的感应电流重新向外界辐射出电磁场（即二次场），使原激励线圈产生感生电动势，从而使线圈的输出电压产生变化，钢筋位置测定仪正是根据这一变化的来确定钢筋所在的位置及其保护层厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闽达•公园壹号四期工程施工方案
闽达•公园壹号四期工程地下室（8#、12#、13#楼）实体检测专项方案
审定：
审核：
编制：
湖北痳一建设有限公司
闽达•公园壹号四期工程项目部
2017年3月20日
一、概况
闽达•公园壹号四期工程8#、12#、13#地下室顶板已经完成，为了即将进行的结构实体验收工作的顺利进行。
确保工程结构的安全，由湖北痳一建设有限公司委托工程质量检测机构采用随机抽样或有关单位指定部位的方法，对影响建设工程结构安全的地基与基础、主体结构部分中的主要受力构件进行检测。
根据上级有关部门的相关文件精神、现行有关规范和标准，我项目部编制了此方案，经有关单位研究审批后即可实施。
二、检测依据
1、湖北痳一建设有限公司有关要求、指示文件
2、《建设工程质量检测管理办法》
3、《建筑工程施工质量验收统一标准》（GB50300-2001）
4、《混凝土结构工程施工质量验收规范》（GB50204-2011）
5、《混凝土强度检验评定标准》（GBJ107-87）
6、《超声回弹综合法检测混凝土强度技术规程》（CECS02：2005）
7、《建筑结构检测技术标准》（GB/T50344-2004）
三、检测目的、部位各数量
1、检测目的：工程结构实体质量检测的结果作为地基与基础和主体结构工程的验收和评优依据。
未进行工程结构实体质量检测或检测不合格且未经处理的建设工程，不得对该工程的地基与基础分部、主体结构分部工程质量组织验收。
2、检测部位：为了提高检测的效率，保证检测的公正性，避免有关单位对检测位置的争议，检测位置由武汉五环项目管理有限公司确定，确定的检测位置开展检测工作。
3、检测数量：
根据《云南省建设工程结构实体质量检测管理办法》的有关要求，结合本工程的实际情况，检测数量应遵循以下原则：
（1）现浇混凝土构件强度检测的抽样数量为地基与基础分部工程和主体结构分部工程中主要受力构件每一混凝土设计强度等级的构件不少于5根（每一强度等级的抽查数量以3个楼层计，同一强度等级多于3个楼层且不少于6个楼层时，应取10根构件进行强度检测，依次类推）其中竖向构件3根，水平构件2根。
各区抽样数量见下表：
现浇混凝土构件实体强度检测表
（2）钢筋保护层厚度和钢筋位置的检测针对构件中的主要受力纲纪，重点对现浇混凝土悬挑构件，重要的框架、板、剪力墙、框架柱等构件进行检测。
每一单位工程应抽取不小于6根构件和5块楼面板进行检测。
现浇混凝土悬挑板应全数检测。
各栋抽样检测数量如下表：
现浇混凝土构件实体强度检测表
（3）楼面板钢筋保护层厚度和楼面板厚度一般同时检测同一楼面板，钢筋保护层厚度的检测应检测梁边楼面板负矩钢筋。
四、检测内容
工程构件实体检测的主要项目应包括：现浇构件混凝土强度，现浇构件混凝土内部质量缺陷，现浇混凝土构件中的钢筋数量、间距、位置，混凝土梁（板）纵向受力钢筋的保护厚度，结构轴线、楼层净高的控制质量等。
五、检测条件
根据有关单位的要求，对本工程结构混凝土实体采用“超声回弹综合法”进行检测。
按照中国工程建设标准化协会标准《超声回弹综合法检测混凝土强度技术规程》CES02：2005对闽达公园壹号四期工程部分混凝土构件进行抽样检测。
混凝土构件的检测区布置应满足以下要求：
1、在条件允许时，测区宜优先布置在构件混凝土浇筑方向的
侧面；
2、检测区可在构件的两对应面上布置；
3、检测区宜均匀布置。
相邻测区的间距不宜大于2m；
4、检测区尺寸宜为200mmX200mm;
5、浊度试面应清洁、平整、干燥，不应有接缝、施工缝、饰
面层、浮浆和油垢，并应避开蜂窝、麻面部位，必要时可用砂
轮片清除杂物和磨平不平整处，并擦净残粉尘。
六、检测数据的采集及检测方法
1、测区弹值的采集
回弹测试时，应始终保持回弹仪的轴线垂直于混凝土测试面；选择混凝土浇筑侧面进行水平方向测试。
测量回弹值应在构件测区超声波的发射和接收面各击8点；测点在测区内宜均匀布置，但不得布置在气孔或外露石子上。
相邻两测点的间距不宜小于30mm；测点距构件边缘或外露钢筋、铁件的距离不应小于50mm，同一测点只允许弹击一次。
现场数据采集需经有关单位现场见证确认。
2、超声波声时采集
超声测点应布置在回弹测试同一测区内，每一测区布置3个测点。
超声测试时，选择对测，并保证换能器辐射面应
通过耦合剂与混凝土测试面良好耦合。
现场数据采集需经有关单位现场见证确认。
3、混凝土构件中的受力钢筋保护层厚度，钢筋位置和楼面
板厚度的测试应采用便携式的钢筋保护层厚度，位置测试仪及楼面板厚度测试仪进行检测。
检测数据采集需经有关单位现场见证确认。
七、检测组织和安排
在检测过程中，检测单位需投入检测技术人员1人、检测工件人员6-8人，检测设备4套，分两个小组进行混凝土实体检测工作，在每一个小组选出小组长，技术人员应全面负责整个检测工作的技术
指导、交底和检测数据的采集、整理等。
八、检测结果的认定和处理措施
1、当检测的现浇混凝土构件强度推定值大于或等于设计强度等级的90%时，可认定为构件混凝土强度满足要求。
2、当检测的现浇混凝土构件强度推定值小于设计强度等级的90%时，应委托有资格的工程质量检测机构按《建筑结构检测技术标准》（GB\T50344-2004）进行检测鉴定，检测鉴定数据应报设计单位进行复核，并根据检测鉴定报告进行处理。
处理方案应以设计单位认可，并将设计单位复核的意见和处理方案报建设工程质量监督机构备案。
3、当检测构件的钢筋保护层厚度超出《混凝土结构工程施工质量验收规范》（GB50202-2002）的规定时，应将检测的结果报设计单位进行复核，根据经设计单位认可的处理方案进行处理。
并将设计单位复核意见和处理方案报工程质量监督机构备案。
湖北痳一建设有限公司
闽达•公园壹号四期工程项目部
2017年3月20日。
