主体结构实体检测方案说明
主体结构实体检测方案
主体结构实体检测方案一、引言在计算机视觉中，物体检测是一个重要的任务，其目标是从图像或视频中准确地检测出物体的位置和类别。
主体结构实体检测是指从图像或视频中检测出主体结构的位置和形状，其中主体结构可以包括人体、动物、车辆等。
二、数据集准备为了进行主体结构实体检测的训练和测试，首先需要准备一个包含有标注信息的数据集。
这个数据集可以包含一系列的图像或视频样本，每个样本都有与之对应的主体结构位置和形状的标注信息。
这些标注信息可以是通过人工标注获得的，也可以是通过深度学习的方法自动获取的。
三、网络模型选择针对主体结构实体检测任务，可以选择一种合适的网络模型来进行训练和测试。
常用的网络模型包括Faster R-CNN、YOLO、SSD等。
这些模型可以通过卷积神经网络（CNN）来提取图像特征，并利用特征图进行目标检测和定位。
四、图像预处理在进行主体结构实体检测之前，需要对输入的图像进行一系列的预处理操作，以提高检测的准确性和效率。
常用的图像预处理操作包括图像尺寸调整、亮度和对比度调整、均值归一化等。
此外，还可以利用数据增强的方法来扩充数据集，包括随机裁剪、旋转、翻转等。
五、训练网络模型在准备好数据集和进行图像预处理之后，可以利用已选定的网络模型来进行训练。
训练过程主要分为两个步骤：首先是网络的初始化，即将网络的权重初始化为一个较小的随机值，然后利用训练集来对网络进行迭代优化。
优化算法可以选择常用的随机梯度下降优化算法（SGD）或其变种算法。
训练过程中还可以使用一些技巧来提高网络的性能，比如学习率的调整、正则化、批标准化等。
六、测试和评估在网络模型训练完成之后，可以利用测试集对其进行测试和评估。
测试过程主要包括利用网络对测试样本进行预测，得到主体结构的位置和形状信息，然后将预测结果与标注信息进行比较，计算出网络的准确率、召回率、F1值等指标来评估其性能。
此外，还可以通过可视化的方式来观察网络的预测结果，以直观地评估其检测效果。
主体结构实体现场检测方案
主体结构实体现场检测方案主体结构是指建筑物或其他设施的基础结构，包括基础、柱、梁、墙等部分。
在建筑和工程项目中，对主体结构的检测非常重要，以确保其安全性和稳定性。
下面是一个关于主体结构实体现场检测方案的示例，包括主要内容和步骤。
1.检测目标和目的：2.检测工具和设备：检测主体结构需要使用一些专业的工具和设备，例如：-声波检测仪：用于检测结构中的裂缝和损伤。
-电子测距仪：用于测量建筑物的尺寸和形状。
-激光测距仪：用于测量结构的平整度和垂直度。
-钢丝绳：用于检测悬挂物体的稳定性。
-焊接和构造质量检测仪器：用于检测焊缝和构造质量。
3.检测步骤：(1)前期准备：在开始检测之前，需要进行一些前期准备工作，包括了解建筑物的结构设计和材料使用，制定检测计划和方案，并准备好相应的工具和设备。
(2)外观检测：首先进行外观检测，包括观察建筑物的整体情况、外墙表面的开裂和变形等。
同时还需要检查建筑物周围的环境和地基情况。
(3)结构检测：在外观检测之后，进行具体的结构检测。
这包括使用声波检测仪对结构中的裂缝和损伤进行探测，并使用激光测距仪对结构的平整度和垂直度进行测量。
同时，还需要对柱、梁、墙等构件进行检查，包括检测其质量和焊接、构造是否符合规范。
(4)数据处理和分析：在完成检测工作后，需要对得到的数据进行处理和分析。
这包括对测量结果进行整理和比对，判断结构的稳定性和完整性，并分析出现的问题和隐患。
(5)报告编制和建议：最后，根据数据处理和分析得到的结果，编制检测报告，并提出相应的维修和保养建议。
报告应包括检测的方法和步骤、检测结果和分析以及相应的建议和意见。
以上是一个关于主体结构实体现场检测方案的简要示例。
实际的检测工作可能因具体的项目和要求而有所不同，但总体的思路和目标是相似的：通过科学的方法和专业的工具对主体结构进行全面的检测，提出相应的维修和保养建议，以确保建筑物的安全和稳定。
主体 结构实体检测施工方案
主体结构实体检测施工方案一、背景介绍当前，城市建设领域发展迅速，主体结构实体检测在建筑施工中显得尤为重要。
本文旨在探讨主体结构实体检测的施工方案，保障建筑施工质量，提高城市建设效率。
二、施工准备1. 工程范围划分•根据建筑设计图纸，划分主体结构实体检测范围，明确施工范围。
•确定结构类型，分析检测要求，制定施工方案。
2. 人员配备•配备专业工程师和技术人员，具备相关检测证书和经验。
•指定施工专责人，统筹协调施工过程。
三、施工步骤1. 设备准备•确保设备完好，包括激光测距仪、混凝土探伤仪等必要工具。
•检查设备精度，保证施工准确性。
2. 检测方案制定•制定详细的主体结构实体检测方案，包括检测方法、标准、要求等。
•根据具体情况调整方案，保证施工合理性。
3. 施工实践•按照检测方案，进行实际检测操作。
•定期汇报进展，及时调整施工方案。
4. 检测报告•检测完成后，整理检测数据，撰写完整的检测报告。
•报告中包括检测结果、问题分析和整改方案等内容。
四、施工注意事项1. 安全第一•施工前做好安全防护工作。
•严格遵守施工规范，确保施工过程安全。
2. 质量控制•严格按照检测标准进行施工，保证质量可控。
•定期监督检查，及时发现问题和解决。
3. 环境保护•施工过程中保护环境，避免对周围环境造成影响。
•合理利用资源，促进可持续发展。
五、总结与展望主体结构实体检测施工方案的制定和实施对于建筑质量和工程进度具有重要意义。
在今后的建筑施工中，需要不断改进施工方案，提高检测效率，确保城市建设质量和效益的提升。
工程主体结构检测方案全
工程主体结构检测方案目录一、工程概况1二、建筑概况1三、检测依据2四、检测目的、检测内容2五、具体检测项目2六、安全措施3七、其他4八、结构实体检测方案会签表4工程概况表1-1工程简介序号项目内容2工程地址3建设单位4勘察单位5设计单位6监理单位7质量监督单位8施工总承包单位9合同范围10合同工期400日历天2.建筑设计概况检测单位：本工程主体混凝土结构已施工完毕，为确保工程质量，保证工期的顺利推进，拟申请第三方检测机构对混凝土结构和砌体等进行实体检测，特编制定本方案。
3.检测依据依据相关规范和设计要求，对钢筋混凝土工程进行检测。
具体依据以下标准：1.本工程施工图纸；2、《建设工程质量管理条例》(中华人民共和国国务院令第279号)；3、《混凝土结构工程施工质量验收规范》(GB50204--2015);4、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);5、《混凝土中钢筋检测技术规程》(JGJ/T152-2019);6、《混凝土结构后锚固技术规程》(JGJ∕T152-2019)o4.检测目的、检测内容检测目的：对涉及混凝土结构安全的重要部位进行结构实体检验,判定结构实体是否合格。
检测内容：混凝土强度检测、钢筋保护层检测、楼板厚度检测。
4.1具体检测项目1、混凝土强度检测重点对剪力墙、柱等构件进行检测，应用回弹法进行检测。
每个单位工程不同强度等级的混凝土抽检数量不应少于10个构件。
10个构件宜按使用该标号混凝土强度的楼层分布，采取均匀、随机抽取的原则。
拟检验混凝土强度详表:楼栋结构部混凝土标抽检数（个）备位号注裙房一层〜三层柱C3010个构件主楼一层~六层墙柱C4010个构件主楼七层〜屋面墙柱C3510个构件层4.2钢筋保护层厚度检测构件的选取应均匀分布，并应符合如下规定：L对非悬挑梁板类构件，各抽取构件数量的2%且不少于5个构件进行检验。
拟检验钢筋保护层厚度详表：楼号非悬挑板总数量非悬挑板抽检数量备注综合教学楼768 154.3楼板厚度检测拟检验楼板设计厚度表：设计厚度（mm）一层板130二层楼板120、130、150、180三层〜四层楼板110、120、130五层〜屋面楼楼110、120构件的选取应均匀分布，并应符合如下规定：L每个单位工程楼板厚度抽检数量按有代表性的自然间抽取1%且不少于3间；2、每个单位工程梯板厚度抽检数量不少于3个梯板的构件。
主体结构实体检测方案
1.主体结构实体检测方案1.1钢筋原材料检查产品合格证、出厂检验报告和进场复验报告。
1.2钢筋电弧焊接头以300件同类型接头作为一批，在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。
不足一批时按一批计算。
从每批接头中随机切取3个接头做拉伸试验。
1.3水泥水泥进场时对其品种、级别、包装出厂日期进行检查，对其强度、安定性及其他必要的性能指标进行复验。
按同一生产厂家、同一级别、同一品种、同一批号且连续进场的水泥，袋装200t为一批，每批抽样一次。
检查产品合格证、出厂检验报告和进场复验报告。
1.4混凝土1.4.1取样1 用于检查结构构件混凝土强度的试件，在混凝土浇筑地点随机抽取。
2 一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样一次。
3 同一楼层，同一配合比的混凝土，取样一次。
4 每次取样至少留置一组标准养护试件。
5 结构实体检验用同条件养护试件留置方式和取样数量：5.1. 同条件养护试件所对应的结构构件或结构部位，由监理（建设）、现场项目部等各方共同选定。
5.2. 对混凝土结构工程中的各混凝土强度等级，均留置同条件养护试件。
5.3. 同一强度等级的同条件养护试件，其留置的数量根据混凝土工程量和重要性确定，不少于10组。
5.4. 同条件养护试件拆模后，放置在靠近相应结构构件或结构部位的适当位置，并采取相同的养护方法。
6 同条件自然养护试件的等效养护龄期及相应的试件强度代表值，根据当地的气温和养护条件，按下列规定确定：6.1. 同条件养护试件达到等效养护龄期时进行强度试验。
等效养护龄期根据同条件养护试件强度与标准养护条件下28d龄期试件强度相等的原则确定。
6.2. 等效养护龄期可取按日平均温度逐日累计达到600℃•d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不小于14d，不大于60d。
6.3. 同条件养护试件的强度代表值根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107的规定确定后，乘折算系数取用；折算系数取为1.10，根据当地试验统计结果作适当调整。

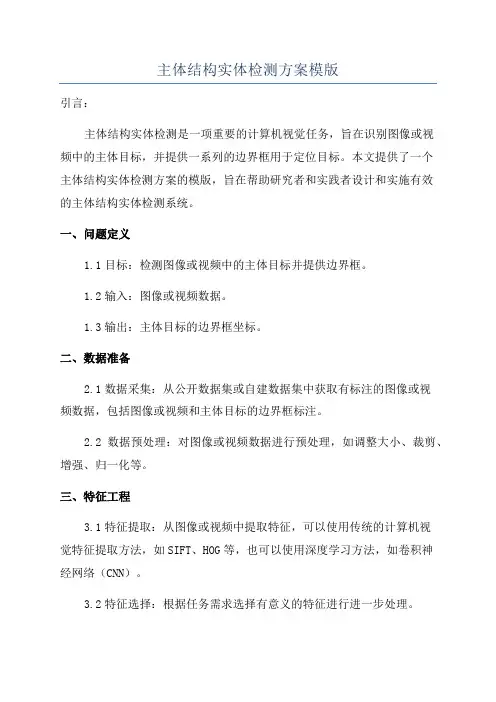

主体结构实体检测方案模版
主体结构实体检测方案模版引言：主体结构实体检测是一项重要的计算机视觉任务，旨在识别图像或视频中的主体目标，并提供一系列的边界框用于定位目标。
本文提供了一个主体结构实体检测方案的模版，旨在帮助研究者和实践者设计和实施有效的主体结构实体检测系统。
一、问题定义1.1目标：检测图像或视频中的主体目标并提供边界框。
1.2输入：图像或视频数据。
1.3输出：主体目标的边界框坐标。
二、数据准备2.1数据采集：从公开数据集或自建数据集中获取有标注的图像或视频数据，包括图像或视频和主体目标的边界框标注。
2.2数据预处理：对图像或视频数据进行预处理，如调整大小、裁剪、增强、归一化等。
三、特征工程3.1特征提取：从图像或视频中提取特征，可以使用传统的计算机视觉特征提取方法，如SIFT、HOG等，也可以使用深度学习方法，如卷积神经网络（CNN）。
3.2特征选择：根据任务需求选择有意义的特征进行进一步处理。
四、算法设计4.1 模型选择：选择适合主体结构实体检测任务的算法模型，如目标检测模型（Faster R-CNN、YOLO等）。
4.2模型训练：使用标注数据对算法模型进行训练，通常包括模型的初始化、损失函数的定义和参数优化等步骤。
4.3模型优化：根据实际情况对算法模型进行进一步优化，如调整模型参数、增加数据样本等。
4.4模型评估：使用测试数据对训练好的模型进行评估，包括计算准确率、召回率、F1值等指标。
五、系统实施5.1硬件平台：选择合适的计算平台，如CPU、GPU等。
5.2 软件环境：选择合适的开发工具、编程语言和深度学习框架，如Python、Tensorflow、PyTorch等。
5.3系统搭建：建立主体结构实体检测系统，包括数据加载、特征提取、模型推理等流程。
5.4系统调优：根据实际需求对系统进行进一步调优，如提高处理速度、减少内存占用等。
5.5系统测试：使用真实数据对系统进行测试，评估系统在实际场景中的性能和效果。
结构实体检验方案
目录一、结构实体检验的目的 (2)二、结构实体检测实施 (3)1、砼强度检测 (3)2、钢筋保护层检测 (3)3、楼板厚度检测 (3)结构实体检验方案一、结构实体检验的目的结构实体检验是《砼结构工程施工质量验收规范》（GB50204-2002）中新增的内容，是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证检查，其目的是为了加强砼结构的施工质量验收，真实的反映砼强度及受力钢筋位置等质量指标，确保结构安全。
二、结构实体检验实施结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。
项目主体工程的结构实体检验内容及要求如下：1、砼强度检测:砼强度检测应以在砼浇筑地点制备并与结构实体同条件养护的试件强度为依据。
并在已浇筑完成的结构上进行抽芯或回弹检测。
(1)同条件养护试件的留置方式、取样数量及等效养护龄期的确定应符合下列要求：○1同条件养护试件所对应的结构构件或结构部位，应由监理、施工等各方共同选定，各种砼强度等级均应留置同条件养护试件。
○2同一强度等级的同条件试件，留置数量应根据砼的工程量和重要性来确定，不宜少于10组，且不应少于3组。
同条件养护试件应放置在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法。
○3同条件养护试件应在达到等效养护龄期时进行强度实验，其等效养护龄期应根据同条件养护试件强度与在标准养护条件下28天龄期试件强度相等的原则确定。
○4同条件养护试件强度试验结果应区别于标准养护试件试验结果单独进行汇总、数理统计（见附表一、二）。
(2)浇筑完成的砼结构，应根据砼强度等级不同，进行砼回弹实测与抽芯检测并填表（附表三）。
2、钢筋保护层检测:钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。
本工程采用非破损的方法进行检验,填写检验结果记录(附表四)。
(1)钢筋保护层厚度检测的结构部位和构件数量应符合下列要求：○1钢筋保护层的厚度检测的部位，应由监理、施工各方根据结构构件的重要性共同选定。
主体结构实体检测方案(地铁)
主体结构实体检测方案(地铁)1.站南端2.主体结构实体检测方案2.1 方案背景2.2 检测目的2.3 检测内容2.4 检测方法2.5 检测标准2.6 检测结果3.批准、审核、校核、编制4.参考文献1.站南端本文主要介绍站南端主体结构实体检测方案。
2.主体结构实体检测方案2.1 方案背景随着城市轨道交通的快速发展，地铁站作为交通枢纽的重要组成部分，其建设质量和安全问题越来越受到人们的关注。
为了确保地铁站的安全运营，对其进行定期检测是必不可少的。
2.2 检测目的本次检测旨在对站南端主体结构进行全面检测，发现可能存在的质量问题和安全隐患，为后续的维护和改进提供可靠的数据支持。
2.3 检测内容本次检测的内容包括站南端主体结构的基本信息、结构构造、材料质量、外观缺陷、内部缺陷等方面。
2.4 检测方法本次检测采用了多种方法，包括目视检查、超声波检测、磁粉探伤、射线检测等，以确保检测结果的准确性和全面性。
2.5 检测标准本次检测所采用的标准包括国家标准、地铁行业标准和相关技术标准，以确保检测结果的科学性和规范性。
2.6 检测结果经过全面检测，站南端主体结构未发现明显质量问题和安全隐患，符合相关标准和要求。
3.批准、审核、校核、编制本方案由XXX编制，经过相关人员的批准、审核和校核后正式发布。
4.参考文献1] 国家标准2] 地铁行业标准3] 相关技术标准一、工程概况1.1 主体结构尺寸本工程主体结构为钢筋混凝土框架结构，总高度为XX米，地上XX层，地下XX层。
其中，楼板采用XX梁+XX板，柱子采用XX截面，墙体采用XX厚度的砌块墙。
1.2 主要工程材料本工程主要采用的材料有混凝土、钢筋、砌块、砂浆等。
其中，混凝土按照设计要求进行配比，强度等级为C30；钢筋按照国家标准进行选用，具有良好的力学性能。
二、编制说明及依据2.1 编制说明本结构实体检测方案编制旨在全面、准确地检测主体结构的质量状况，为后续的施工、验收提供科学依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WORD整理版
综合客运枢纽站建设项目工程实体检测专项方案审定:
审核:
编制:
建设工程集团有限公司
综合客运枢纽站建设项目部
2016年7月19日
、概况
综合客运枢纽站建设项目站房工程和办公楼工程主体结构已经封顶，为了即将进行的结构实体验收工作的顺利进行。
确保工程结构的安全，由建设单位委托工程质量检测机构采用随机抽样或有关单位指定部位的方法，对影响建设工程结构安全的地基与基础、主体结构部分中的主要受力构件进行检测。
根据上级有关部门的相关文件精神、现行有关规范和标准，我项目部编制了此方案，经有关单位审批后实施。
二、检测依据
1、汽车运输站有关要求、指示文件；
2、《建设工程质量检测管理办法》；
3、《建筑工程施工质量验收统一标准》(GB50300-2013 ；
4、《混凝土结构工程施工质量验收规范》(GB50204-2011 ；
5、《混凝土强度检验评定标准》(GB/T50107-2010);
6、《超声回弹综合法检测混凝土强度技术规程》(CECS02 2005)
7、《建筑结构检测技术标准》(GB/T50344-2004)；
&四川省建设工程结构实体质量检测管理办法；
三、检测目的、部位各数量
1、检测目的：工程结构实体质量检测的结果作为地基与基础和主体
结构工程的验收和评优依据。
未进行工程结构实体质量检测或检测不
合格且未经处理的建设工程，不得对该工程的地基与基础分部、主体建设工程集团有限公司结构分部工程质量组织验收。
2、检测部位：为了提高检测的效率，保证检测的公正性，避免有关单位
对检测位置的争议，根据相关文件要求，检测位置由四川兴旺建设工程项目管理有限公司确定，确定的检测位置开展检测工作。
本工程分站房和办公楼两个检验批进行检测。
3、检测数量：
根据《四川省建设工程结构实体质量检测管理办法》的有关要求，结合本工程的实际情况，检测数量应遵循以下原则：
（1）现浇混凝土构件强度检测的抽样数量为地基与基础分部工程和主体结构分部工程中主要受力构件每一混凝土设计强度等级的构件不少于5根（每一强度等级的抽查数量以3个楼层计，同一强度等级多于3个楼层且不少于6个楼层时，应取10根构件进行强度检测，依次类推）其中竖向构件3根，水平构件2根。
各区抽样数量见下表：
现浇混凝土构件实体强度检测表
（2）钢筋保护层厚度和钢筋位置的检测针对构件中的主要受力纲纪，重点对现浇混凝土悬挑构件，重要的框架、板、剪力墙、框架柱等构件进行检测。
每一单位工程应抽取不小于6根构件和5块楼面建设工程集团有限公司
板进行检测。
各抽样检测数量如下表：
现浇混凝土构件实体强度检测表
（3）楼面板钢筋保护层厚度和楼面板厚度一般同时检测同一楼
面板，钢筋保护层厚度的检测应检测梁边楼面板负矩钢筋。
四、检测内容
工程构件实体检测的主要项目应包括：现浇构件混凝土强度，现浇构件混凝土内部质量缺陷，现浇混凝土构件中的钢筋数量、间距、位置，混凝土梁（板）纵向受力钢筋的保护厚度，结构轴线、楼层净咼的控制质量等。
五、检测条件
根据有关单位的要求，对本工程结构混凝土实体采用“超声回弹综合法”进行检测。
按照中国工程建设标准化协会标准《超声回弹综合法检测混凝土强度技术规程》CES02 2005对综合客运枢纽站建设项目部分混凝土构件进行抽样检测。
混凝土构件的检测区布置应满足以下要求：
1、测区宜优先布置在构件混凝土浇筑方向的侧面；
2、检测区可在构件的两对应面上布置；
3、检测区宜均匀布置。
相邻测区的间距不宜大于2m
4、检测区尺寸宜为200mmX200mm;
建设工程集团有限公司
5、浊度试面应清洁、平整、干燥，不应有接缝、施工缝、饰
面层、浮浆和油垢，并应避开蜂窝、麻面部位，必要时可用砂轮
片清除杂物和磨平不平整处，并擦净残粉尘。
六、检测数据的采集及检测方法
1、测区弹值的采集回弹测试时，应始终保持回弹仪的轴线垂直
于混凝土测试面；选择混凝土浇筑侧面进行水平方向测试。
测量回弹值应在构件测区超声波的发射和接收面各击8点；测点在测区内宜均匀布置，但不得布置在气孔或外露石子上。
相邻两测点的间距不宜小于30mm 测点距构件边缘或外露钢筋、铁件的距离不应小于50mm
同一测点只允许弹击一次。
现场数据采集需经有关单位现场见证确
认。
2、超声波声时采集超声测点应布置在回弹测试同一测区内，每一测区布置3个测点。
超声测试时，选择对测，并保证换能器辐射面应通过耦合剂与混凝土测试面良好耦合。
现场数据采集需经有关单位现场见证确认。
3、混凝土构件中的受力钢筋保护层厚度，钢筋位置和楼面板厚度的测试应采用便携式的钢筋保护层厚度，位置测试仪及楼面板厚度测试仪进行检测。
检测数据采集需经有关单位现场见证确认。
七、检测组织和安排
在检测过程中，检测单位需投入检测技术人员1人、检测工件人员6-8人，检测设备4套，分两个小组进行混凝土实体检测工作，在每一个小组选出小组长，技术人员应全面负责整个检测工作的技术指导、交底和检测数据的采集、整理等。
建设工程集团有限公司八、检测结果的认定和处理措施
1、当检测的现浇混凝土构件强度推定值大于或等于设计强度等
级的90%寸，可认定为构件混凝土强度满足要求。
2、当检测的现浇混凝土构件强度推定值小于设计强度等级的90%寸，建设单位应委托有资格的工程质量检测机构按《建筑结构检测技术标准》(GB\T50344-2004)进行检测鉴定，检测鉴定数据应报设计单位进行复核，并根据检测鉴定报告进行处理。
处理方案应以设计单位认可，并将设计单位复核的意见和处理方案报建设工程质量监督机构备案。
3、当检测构件的钢筋保护层厚度超出《混凝土结构工程施工质
量验收规范》(GB50204-2011的规定时，应将检测的结果报设计单位进行复核，根据经设计单位认可的处理方案进行处理。
并将设计单位复核意见和处理方案报工程质量监督机构备案。
建设工程集团有限公司
综合客运枢纽站建设项目部
2016年7月19日
建设工程集团有限公司。
