塑料脆化温度测试的影响因素研究
塑料低温脆性测试
基本原理：
高分子的热运动与温度有关。降低温度，一方面使分子运动能 力降低，当能量降低至不足以克服运动单元以一定方式运动所 需要的能量时，运动单元处于冻结状态，从而停止其热运动； 另一方面，降低温度，高聚物体积发生收缩，减少了分子间的 自由空间，从而加大了分子运动的阻力。
从宏观上来看，随着温度的降低，高分子形态将由 高弹态状变成玻璃态，弹性急剧下降，刚性和脆性 迅速上升，当其受到外部机械力冲击时，就容易发 生破碎。冲击脆化温度试验就是测定高分子材料随 温度降低而发生脆化时的转变温度。
试样的影响 试样的模塑条件和制备方法对试验结果有 很大的影响，特别是聚烯烃，试样制备过程中的冷却和 退火条件不同就会导致试样的洁晶度不同，这样也就使 脆化温度有变化。因此，必须按要求的条件制备试样。 制备试样应使用锋利的冲刀，推荐使用自动冲刀。
冲头冲击试样的速度 冲头冲击试样的速度也对结果有 明显的影响，速度高，则脆化温度也高，反之则低。因 此，在测定过程中应注意仪器上冲头的转轴，不要因为 受冻而被卡主或增加阻力而使冲击速度降低。
塑料低温脆性测试
第二班
测试标准：GB/T 5470——2008
第四组
基本概念
塑料脆化温度：指在规定的试验条件下，试验的试样中 有50%呈脆性破坏时的温度，以Tb表示。
将一组试样以悬臂的形式固定在仪器的夹具上，并置于 精确控制温度的低温介质中恒温，当达到某一预定温度 后，用规定的冲头，规定的的冲击速度冲击试样，使试 样沿规定半径的夹具破坏概率为50％ 时的温度作为冲击脆化温度，以T50表示。
③准备浴槽，将仪器调至起始温度。
④使用扭矩扳手以控制式样的夹持力，并使对每一试样施 加相同的最小夹持力将试样紧固在夹具内，并将夹具固定 在试验机上。夹具的持力过大时，可能对某些材料的造成 预应力，试验时导致试样过早破损。
低温脆化温度测定
脆化温度：在规定试验条件下，试样破坏概率为 50%时的温度，以Tb 表示 原理：将一组试样以悬臂的形式固定在仪器的夹 具上，并置于精确控制温度的低温介质中恒温， 当达到某一预定的温度后，用规定的试验速度冲 击试样，使试样沿规定半径的夹具下钳口圆弧弯 曲成90°，而后观察记录整组的试样破坏的百分 数。通常把试样破坏概率为50%时的温度定义为 上以每个试验温度点的温度与对应的破坏百分率作图， 并通过各点划一条最佳直线，取50%破坏概率与直线相交点所对应的 温度作为脆化温度。
影响因素： 1.式样模塑条件和制备方法 式样表面有微小的划伤或不光滑，都使脆化 温度提高。式样厚度较厚，也使脆化温度 提高。 2.冲头的打击速度 速度高，则脆化温度高，反之则低
测试标准：GB/T 5470-2008 仪器：A型和B型 A型： 冲头半径为1.6mm±0.1mm； 钳口半径为4.0mm±0.1mm； 冲头中心线与夹具间隙3.6mm±0.1mm； 冲头的外侧与夹具间隙2.0mm±0.1mm。 冲击时试验速度应达到200cm/s±20 cm/s， 冲头行程至少达5.0mm
结果表示：
计算法 用每个试验温度下的试验破坏数目计算试样破坏百分率，然后按下式 求取脆化温度：
式中：Tb——脆化温度，K； Th——全部试样破坏的最高温度（应使用正确的代数符号），K； Δ T——均匀升温的增量，K； S——每个试验温度点试样破坏百分数的总和（包括从不破坏的温度 到全破坏的温度 到全破坏温度的破坏百分数的总和）。
B型： 冲头半径为1.6mm±0.1mm； 冲头中心线与夹具间为7.87mm±0.25mm； 冲头外侧与夹具间隙6.35mm±0.25mm。 冲击时试验速度应达到200cm/s±20 cm/s， 冲头行程至少达6.4mm
塑料的脆化温度

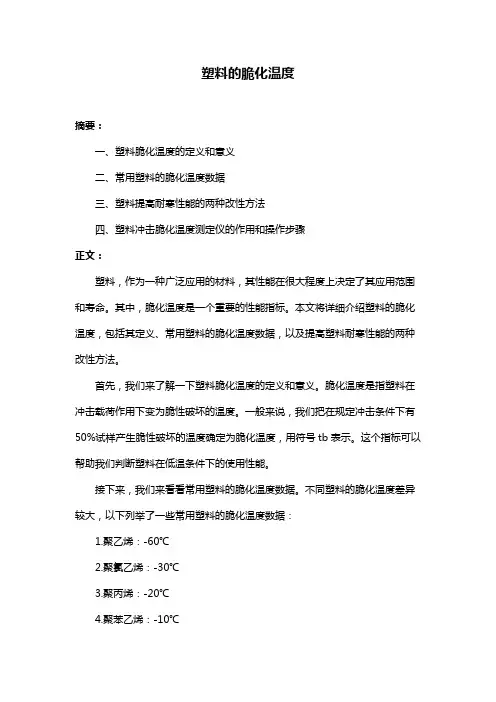

塑料的脆化温度摘要：一、塑料脆化温度的定义和意义二、常用塑料的脆化温度数据三、塑料提高耐寒性能的两种改性方法四、塑料冲击脆化温度测定仪的作用和操作步骤正文：塑料，作为一种广泛应用的材料，其性能在很大程度上决定了其应用范围和寿命。
其中，脆化温度是一个重要的性能指标。
本文将详细介绍塑料的脆化温度，包括其定义、常用塑料的脆化温度数据，以及提高塑料耐寒性能的两种改性方法。
首先，我们来了解一下塑料脆化温度的定义和意义。
脆化温度是指塑料在冲击载荷作用下变为脆性破坏的温度。
一般来说，我们把在规定冲击条件下有50%试样产生脆性破坏的温度确定为脆化温度，用符号tb表示。
这个指标可以帮助我们判断塑料在低温条件下的使用性能。
接下来，我们来看看常用塑料的脆化温度数据。
不同塑料的脆化温度差异较大，以下列举了一些常用塑料的脆化温度数据：1.聚乙烯：-60℃2.聚氯乙烯：-30℃3.聚丙烯：-20℃4.聚苯乙烯：-10℃在实际应用中，为了提高塑料的耐寒性能，我们可以采用以下两种改性方法：1.塑料抗低温增韧改性法：通过加入一定比例的抗低温剂，如甲基丙烯酸酯、乙酸乙烯酯等，可以提高塑料的低温韧性，降低脆化温度。
2.塑料耐候改性法：通过加入抗氧剂、紫外线吸收剂等，可以提高塑料的耐候性，减少外部环境对塑料的影响，从而提高其耐寒性能。
最后，我们来了解一下塑料冲击脆化温度测定仪的作用和操作步骤。
塑料冲击脆化温度测定仪主要用于测定材料在规定条件下试样受冲击出现破坏时的最高温度，即为脆性温度。
操作步骤如下：1.向冷却槽中加入适量的冷却介质。
2.确认电源在规定的电压下及接地安全后，且设备各部分正常情况下掀下电源开关。
3.按下温度设定键（set）0.5秒后放开进入温度设定状态，按加数键或减数键的移动键可对温度进行设定。
设定好所需温度后按设定键0.5秒即可返回正常运行状态并记忆参数值。
此时设备开始工作。
4.按下搅拌开关，检查冷却槽内的冷却介质流动性是否良好。
塑料制品的高温和低温性能分析
原理：通过测量塑料在特定温度下的形变来评估其高温性能
测试设备：维卡软化点测试仪
测试过程：将塑料样品放在测试仪上，逐渐升高温度，记录样品开始变形的温度
结果分析：根据测试结果，可以判断塑料在高温下的性能和适用范围
低温脆化点测试
目的：评估塑料制品在低温环境下的脆化性能
测试方法：将塑料制品置于低温环境中，观察其脆化情况
高温低温性能的平衡与选择
塑料制品在高温下的性能：耐热性、抗老化性、抗蠕变性等
塑料制品在低温下的性能：耐寒性、抗冲击性、耐磨性等
高温低温性能的平衡：根据使用环境和产品要求，选择合适的塑料材料和加工工艺
高温低温性能的选择：根据产品用途和性能要求，选择合适的塑料材料和加工工艺
应用中的注意事项
添加标题
添加标题
低温下塑料制品的使用寿命：如老化速度、使用寿命等
脆化温度
定义：塑料制品在低温下失去韧性，变脆的温度
影响因素：塑料的种类、分子结构、添加剂等
脆化温度的测定方法：冲击试验、拉伸试验等
脆化温度的应用：预测塑料制品在低温下的性能，指导生产和使用
低温下的物理和化学性能
低温下塑料制品的化学性能：耐腐蚀性、抗氧化性等
测试条件：设定低温环境温度，一般为-20℃至-40℃
测试结果：记录塑料制品在低温环境下的脆化时间和脆化程度，评估其低温脆化性能
塑料制品的高温和低温性能的应用
5
高温环境下的应用
低温环境下的应用
低温环境下塑料制品的加工和制造技术
低温环境下塑料制品的使用寿命和可靠性
低温环境下塑料制品的化学性能变化
低温环境下塑料制品的物理性能变化
THANK YOU
汇报人：
塑料制品在高温下的耐热性测试方法
塑料制品发脆的10大原因
脆化分析根本原因注解现象技术塑料/规格加工制品/模具设计1熔指/粘数/相对粘度降解
水分仪水分超标注意干燥
目测：成型时有流蜒现
象水分超标注意干燥
目测：熔体通过喷嘴有
气泡水分超标注意干燥
2干燥设备有问题 D. H. Dryer
露点空气不够干燥Dew. Point < - 20 C
风量风量不足增加风量
温度温度不准矫正温度计
3干燥过度
目测（变色）早高温下干燥过度correct drying temp. And temp.
4过热
目测（变色）停留时间过长调整停留时间和温度
与杜邦推荐的工艺条件比较由于过高的温度设定导致的过
热
按照杜邦的推荐工艺进
行加工
对熔体温度进行检测加工设备的读书可能不准根据实际温度调整温度的设定
5微观分析冷料/不均匀的熔体
通过对成型条件的调整
提高融化质量
增加熔体温度
改善色粉的均匀分布
选择适合的螺杆
建议使用的解决问题的方法
塑料制品发脆的10大原因
6微观分析空洞/缩痕增加压力
增加保压
扩大浇口尺寸
浇口位于壁厚最大处
壁厚不均匀
7微观分析剪切取向降低注射速度
减少尖角结构
8微观分析熔接痕改善排气
增加熔体温度
9微观分析污染避免异物混入
尽量减少螺杆黏附沉积
10微观分析飞边保证足够的锁模力
模具无磨损
塑料无降解。
搅拌对胶料脆性温度测定结果的影响

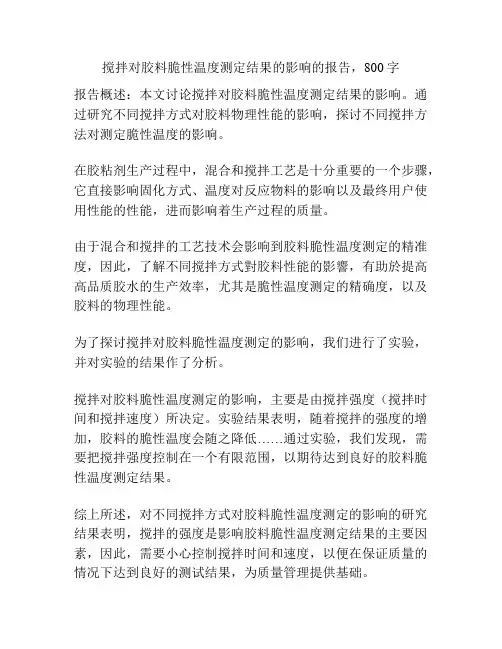

搅拌对胶料脆性温度测定结果的影响的报告，800字
报告概述：本文讨论搅拌对胶料脆性温度测定结果的影响。
通过研究不同搅拌方式对胶料物理性能的影响，探讨不同搅拌方法对测定脆性温度的影响。
在胶粘剂生产过程中，混合和搅拌工艺是十分重要的一个步骤，它直接影响固化方式、温度对反应物料的影响以及最终用户使用性能的性能，进而影响着生产过程的质量。
由于混合和搅拌的工艺技术会影响到胶料脆性温度测定的精准度，因此，了解不同搅拌方式對胶料性能的影響，有助於提高高品质胶水的生产效率，尤其是脆性温度测定的精确度，以及胶料的物理性能。
为了探讨搅拌对胶料脆性温度测定的影响，我们进行了实验，并对实验的结果作了分析。
搅拌对胶料脆性温度测定的影响，主要是由搅拌强度（搅拌时间和搅拌速度）所决定。
实验结果表明，随着搅拌的强度的增加，胶料的脆性温度会随之降低……通过实验，我们发现，需要把搅拌强度控制在一个有限范围，以期待达到良好的胶料脆性温度测定结果。
综上所述，对不同搅拌方式对胶料脆性温度测定的影响的研究结果表明，搅拌的强度是影响胶料脆性温度测定结果的主要因素，因此，需要小心控制搅拌时间和速度，以便在保证质量的情况下达到良好的测试结果，为质量管理提供基础。
塑料型材发脆的原因及分析
4、外润滑剂用量过多中国国际模具网外润滑剂与树脂相溶性较低，能够促进树脂粒子间的滑动，从而减少摩擦热量并推迟熔化过程，润滑剂的这种作用在加工过程早期(也就是在外部加热作用和内部产生的摩擦热使树脂完全熔化和熔体中树脂失去识别特征之前)是最大的。
外润滑剂又分前期润滑和后期润滑、润滑过度的物料在各种条件下都表现为较差的外形，如果润滑剂用量不妥，可能造成流痕，产量低，浑浊，冲击性差，表面粗糙、粘连，塑化差等。
特别是用量过多时，就会造成型材的密实度差、塑化差，而导致冲击性能差，引起型材发脆。
中国国际模具网5、热混加料顺序、温度设值以及熟化时间对型材的性能也有决定性的因素中国国际模具网pvc-u配方的组分很多，所选择加料顺序应有利于发挥每种助剂的作用，并有利于提高分散速度，而避免其不良的协同效应，助剂的加料顺序应有助于提高助剂的相辅相成效果，克服相克相消的作用，使应在pvc树脂中分散的助剂，充分进入pvc树脂内部。
中国国际模具网典型的铅盐稳定体系配方加料顺序如下：中国国际模具网a．低速运转时，将pvc树脂加到热混锅中；中国国际模具网b．在60℃时，高速运转下加入稳定剂及皂类；中国国际模具网c．在80℃左右，高速运转下加入内润滑剂、颜料、抗冲击改性剂、加工助剂；中国国际模具网d．在100℃左右，高转速下加入蜡类等外润滑剂；中国国际模具网e．在110℃，高速运转下加入填料；中国国际模具网f．在110℃-120℃低转速下排出物料至冷混桶中进行降温；中国国际模具网g．冷混至料温降至40℃左右时，卸料过筛。
中国国际模具网上面加料顺序较为合理，但在实际生产过程中，根据自身的设备及各种条件也有所不同，多数厂家除树脂外，其他助剂一同加入。
还有的是轻质活化碳酸钙同主料一起加入等等。
这就要求企业技术人员根据本企业的特点制定出适合自己的加工工艺及投料顺序。
中国国际模具网一般热混温度在120℃左右，温度太低时物料达不到凝胶化和混料均匀，高于此温度部分物料可能会分解挥发，而且干混粉料发黄。
用冲击法测定塑料及弹性塑料的脆化温度的试验方法
用冲击法测定塑料及弹性材料的脆化温度的试验方法1 范围1.1 该试验方法是测定塑料和弹性材料在一定的冲击强度下出现脆性破坏时的温度。
还有两种常规检查和验收工艺。
注1---在测试橡胶的脆性温度时，用试验方法D2137。
1.2 SI是标准单位。
1.3 因为使用水银温度计存在潜在的安全和环境风险，建议使用其他仪器来测量温度（如热电偶温度计和电阻温度计）。
1.4该标准并不旨在讨论所有的安全问题，如有，仅与其使用相关。
该标准的使用者责任制定相关适用的安全和健康规范，并在使用前确定规范的适用性。
2 参考标准3 术语3.1 总则---如无特殊说明，该标准中所使用的塑料的定义与D883中的定义相同。
3.2 脆化温度---样品50%可能损坏的统计温度。
4 试验方法概述4.1 用转矩扳手将样品固定到样品架上，测定其脆化温度。
样品架浸入到装有传热介质的容器中进行冷却。
在规定的线速下撞击样品，然后进行测量。
样品50%的部分损坏时的温度为脆化温度。
5 意义和使用6 仪器6.1 A类：6.1.1 样品夹钳和冲锤数量---样品夹钳作为悬梁用于固定样品。
每个样品都必须牢牢的固定在样品钳上。
冲锤刀刃应该从大于6.4毫米处以2000±200毫米/秒的线速撞击样品。
为了在某些仪器上保持此速度，有必要减少每次测试的样品的数量。
冲击刀刃中线与钳子在撞击时的距离为7.87±0.25毫米。
冲击刀刃的半径为1.6±0.1毫米。
冲击臂与夹钳在冲击时的距离为6.35±0.25毫米。
图1描述了这些尺寸要求。
图2描述了钳子的尺寸。
使用夹紧螺钉，10-32国家标准细牙螺纹。
6.2 B类：6.2.1 样品夹钳和冲锤数量---样品夹钳作为悬梁用于固定样品。
每个样品都必须牢牢的固定在样品钳上。
冲锤刀刃在冲击前和冲击后5.0毫米范围内试验速度为2000±200毫米/秒。
为了在某些仪器上保持此速度，有必要减少每次测试的样品的数量。
塑料低温脆化温度
塑料低温脆化温度塑料材料的低温脆化是指材料在低温条件下变得脆弱和易碎的现象。
一般而言，塑料的低温脆化温度是指塑料材料在低温下发生脆化的最低温度，即材料的玻璃化转变温度(Tg)或者断裂起始温度。
塑料的低温脆化温度对于应用于低温环境中的工程塑料来说非常重要，因为低温下的塑料材料容易受到外界冲击或应力的破坏，导致材料的性能降低甚至失效。
塑料材料的低温脆化温度受到多种因素的影响，主要包括分子结构、化学成分、加工工艺和外界环境等。
其中最重要的因素是塑料材料的分子结构。
塑料材料的分子结构决定了其分子间力的强度和形态，进而影响到塑料的机械性能和热性能。
分子结构中的一些因素，如分子链的长度、侧链的存在和取向等，会对塑料材料的低温脆化温度产生影响。
化学成分也是影响塑料材料低温脆化温度的重要因素。
不同的化学成分会导致塑料材料的分子结构和力学性能的差异，从而影响其低温脆化温度。
例如聚乙烯和聚丙烯等烷烃类塑料在低温下具有良好的韧性，其低温脆化温度相对较低；而聚苯乙烯等非极性塑料在低温下易发生脆化，其低温脆化温度相对较高。
加工工艺也会对塑料材料的低温脆化温度产生影响。
不同的加工工艺会导致塑料材料的分子排列和取向方式的差异，从而改变塑料的机械性能和热性能。
例如挤出和注射成型等加工工艺可以使塑料材料的结晶度增加，提高其抗低温脆化能力，而拉伸成型则可以使塑料材料的纤维取向增加，增强其低温下的韧性。
外界环境条件也会对塑料材料的低温脆化温度产生影响。
低温环境中的温度和湿度等因素会直接影响塑料材料的分子间相互作用和分子流动性，进而影响其低温下的性能。
例如在低温干燥的环境中，塑料材料容易发生冷结晶现象，导致失去韧性和抗冲击性能。
为了降低塑料材料的低温脆化温度，可以采取多种措施。
一种是改变塑料材料的分子结构，例如引入交联剂、增加分子链长度、改变化学成分等，以增强塑料的分子间相互吸引力，提高其低温下的韧性和抗冲击性能。
另一种是采用添加剂来调整塑料材料的性能，如在塑料中添加抗氧化剂、增塑剂、韧化剂等，以提高其耐低温脆化能力。
lldpe脆化温度
lldpe脆化温度LLDPE（线性低密度聚乙烯）是一种常见的塑料材料，具有很高的韧性和柔软性。
在工业应用中，LLDPE常用于制造塑料袋、塑料薄膜、电线电缆绝缘层等产品。
然而，作为一种热塑性材料，LLDPE 在一定温度下会发生脆化现象，影响其使用性能。
脆化温度是指LLDPE在温度下降过程中开始变脆的温度。
在正常使用温度范围内，LLDPE具有良好的韧性和柔软性，但当温度下降到一定程度时，LLDPE的分子链会发生锁死现象，导致材料变得脆性。
这个温度就是脆化温度。
脆化温度的确定对于LLDPE的应用非常重要。
首先，脆化温度是评估LLDPE耐寒性的指标之一。
在寒冷地区或冷藏环境中，LLDPE制品需要保持良好的耐寒性，以避免在低温下变脆破裂。
其次，脆化温度也是LLDPE加工过程中需要考虑的因素。
在注塑、挤出等加工过程中，如果材料的脆化温度过低，加工难度会增加，甚至可能导致产品质量问题。
脆化温度受多种因素影响。
首先是LLDPE的化学结构。
LLDPE是通过乙烯单体的聚合反应得到的，其分子结构中含有一定的支链结构。
支链的存在可以增加LLDPE的柔软性和韧性，降低其脆化温度。
其次是LLDPE的分子量。
分子量越高，分子链越长，相互之间的交联和纠缠程度越高，脆化温度就越低。
此外，LLDPE中添加的增韧剂、抗氧剂等辅助剂也会对脆化温度产生影响。
为了提高LLDPE的耐寒性和抗脆性，可以采取一些措施。
首先，可以通过调整LLDPE的化学结构和分子量来改变其脆化温度。
例如，在聚合反应中引入适量的共聚单体，可以增加LLDPE的支链含量，提高其柔软性和韧性。
其次，可以添加增韧剂和抗氧剂等辅助剂，改善LLDPE的耐寒性和抗氧化性能。
此外，合理控制LLDPE的加工温度和加工速度，也可以减少脆化现象的发生。
LLDPE的脆化温度是评估其耐寒性和加工性能的重要指标之一。
了解和控制脆化温度，对于合理应用LLDPE以及改善其性能具有重要意义。
通过调整LLDPE的化学结构、分子量以及添加适量的辅助剂，可以提高LLDPE的耐寒性和抗脆性，从而满足不同环境和应用的需求。
