精编-下封层施工工艺详解
沥青混凝土路面下封层施工工艺
一、首件工程施工要决定的主要内容
1、乳化沥青的喷洒方法及用量的掌握，起步、终止及横向、纵向喷洒幅间的搭接工艺等。
2、集料撒布方法及用量的控制。
3、碾压工艺。
4、确定施工产量及作业段落长度。
5、全面检查材料质量及试铺层的施工质量是否符合要求。
6、确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及指挥方式等。
二、原材料的准备及验收
1、乳化沥青：采用优质乳化沥青，蒸发残留物含量不小于53%，蒸发残留物的针入度、延度、软化点等三大指标符合规范要求。
2、集料：采用坚硬、清洁、干燥、无风化、无杂质、并有适当级配的颗粒组成的米砂，粒径为3~5，小于0.6的粉料含量不超过5%。
三、主要施工机械及检测仪器
我部沥青下封层施工所需的施工机械及检测仪器均已进场。
见进场设备报验单附件
四、施工工艺
下封层施工
1、水稳基层需经检查与验收。
经验收合格的水稳基层应在7天正常
保湿养生后才可施工下封层。
2、彻底清除基层表面的浮灰和泥浆，确保透油层与基层粘结牢固。
先人工用扫帚将基层表面进行全面清扫，然后用4台森林灭火鼓风机沿纵向排成斜线吹净浮灰，如仍不能达到“除净”的目的则用水冲洗，使基层顶面集料颗粒部分外露。
透油层撒布2-3小时后即可进行下封层施工。
3、喷洒乳化沥青。
用沥青洒布车喷洒乳化沥青，喷洒均匀。
用油量控制：每单幅100延米，乳化沥青用量控制在2100公斤左右（蒸发残留物含量按59%计算，每平方米乳化沥青用量为1.69公斤），试验段施工时，每100米后称乳化沥青用量。
根据现场喷洒面积与所用乳化沥青数量调整用油量，最后，使现场操作人员熟练掌握乳化沥青的用量。
4、撒布集料。
人工用铁锹均匀撒布集料，集料用量为6~8m32，采用总量控制的方法，每辆车按5吨左右计算，则每车可撒布40米左右，撒完后用扫帚扫匀。
5、碾压。
撒完集料100米左右，轮胎压路机开始碾压，遍数为三遍。
五、施工中应特别注意事项
1、水稳碎石基层表面一定要清扫干净，使基层顶面的集料颗粒表面部分外露。
2、根据实测的沥青含量决定乳化沥青的喷洒数量。
3、乳化沥青要做到喷洒均匀，数量符合规定。
起步、终止、纵向及横向搭接处做到喷量不过多也不漏洒，对于局部喷量过多的沥青予以
刮除。
4、集料撒布要在乳化沥青破乳前完成。
集料撒布均匀。
料撒完后进行碾压，如果局部露黑处粘轮，再补撒少量集料。
5、碾压完毕后封闭交通2~3天，方可允许施工车辆低于5的速度均匀行驶，不得在下封层上刹车或调头。
养护7天后才可摊铺沥青砼下面层。
五、检测与质量管理
首件工程的检测项目包括：乳化沥青喷洒量、集料撒布量，渗水试验、刹车试验、外观检查。
试验方法和频率见下表。
项目检查频率质量要求或允许误差
试验方法
乳化沥青量每半天一次纯沥青量±0.2m2 称定面积收取乳化沥
青量
集料量每半天一次 6~8m32 用集料总量与撒布面积算得
外观检查随时全面外观均匀一致，用硬物刮开封层观察，与基层表面牢固粘结，不起皮、无油包和基层外覆等现象
主要施工机械及检测仪器。
高速公路透层和下封层施工工艺(全面)

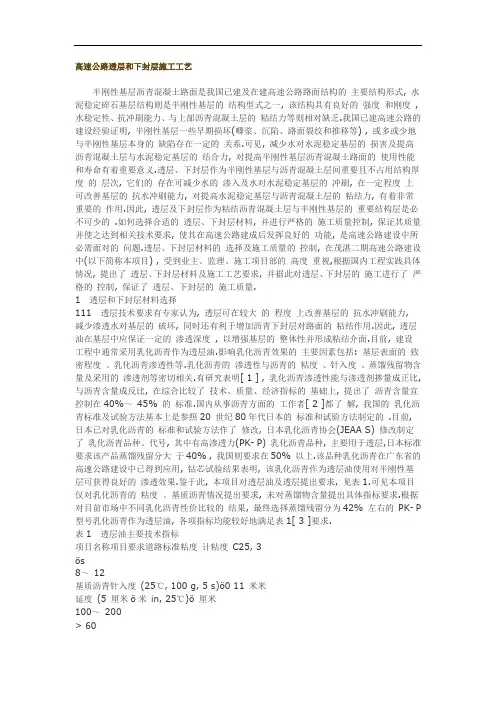

高速公路透层和下封层施工工艺半刚性基层沥青混凝土路面是我国已建及在建高速公路路面结构的主要结构形式, 水泥稳定碎石基层结构则是半刚性基层的结构型式之一, 该结构具有良好的强度和刚度, 水稳定性、抗冲刷能力、与上部沥青混凝土层的粘结力等则相对缺乏.我国已建高速公路的建设经验证明, 半刚性基层一些早期损坏(唧浆、沉陷、路面裂纹和推移等) , 或多或少地与半刚性基层本身的缺陷存在一定的关系.可见, 减少水对水泥稳定基层的损害及提高沥青混凝土层与水泥稳定基层的结合力, 对提高半刚性基层沥青混凝土路面的使用性能和寿命有着重要意义.透层、下封层作为半刚性基层与沥青混凝土层间重要且不占用结构厚度的层次, 它们的存在可减少水的渗入及水对水泥稳定基层的冲刷, 在一定程度上可改善基层的抗水冲刷能力, 对提高水泥稳定基层与沥青混凝土层的粘结力, 有着非常重要的作用.因此, 透层及下封层作为粘结沥青混凝土层与半刚性基层的重要结构层是必不可少的 .如何选择合适的透层、下封层材料, 并进行严格的施工质量控制, 保证其质量并使之达到相关技术要求, 使其在高速公路建成后发挥良好的功能, 是高速公路建设中所必需面对的问题.透层、下封层材料的选择及施工质量的控制, 在茂湛二期高速公路建设中(以下简称本项目) , 受到业主、监理、施工项目部的高度重视,根据国内工程实践具体情况, 提出了透层、下封层材料及施工工艺要求, 并据此对透层、下封层的施工进行了严格的控制, 保证了透层、下封层的施工质量.1透层和下封层材料选择111透层技术要求有专家认为, 透层可在较大的程度上改善基层的抗水冲刷能力,减少渗透水对基层的破坏, 同时还有利于增加沥青下封层对路面的粘结作用.因此, 透层油在基层中应保证一定的渗透深度, 以增强基层的整体性并形成粘结介面.目前, 建设工程中通常采用乳化沥青作为透层油.影响乳化沥青效果的主要因素包括: 基层表面的致密程度、乳化沥青渗透性等.乳化沥青的渗透性与沥青的粘度、针入度、蒸馏残留物含量及采用的渗透剂等密切相关.有研究表明[ 1 ] , 乳化沥青渗透性能与渗透剂掺量成正比, 与沥青含量成反比, 在综合比较了技术、质量、经济指标的基础上, 提出了沥青含量宜控制在40%～45% 的标准.国内从事沥青方面的工作者[ 2 ]都了解, 我国的乳化沥青标准及试验方法基本上是参照20 世纪80年代日本的标准和试验方法制定的 .目前, 日本已对乳化沥青的标准和试验方法作了修改, 日本乳化沥青协会(JEAA S) 修改制定了乳化沥青品种、代号, 其中有高渗透力(PK- P) 乳化沥青品种, 主要用于透层,日本标准要求该产品蒸馏残留分大于40% , 我国则要求在50% 以上.该品种乳化沥青在广东省的高速公路建设中已得到应用, 钻芯试验结果表明, 该乳化沥青作为透层油使用对半刚性基层可获得良好的渗透效果.鉴于此, 本项目对透层油及透层提出要求, 见表1.可见本项目仅对乳化沥青的粘度、基质沥青情况提出要求, 未对蒸馏物含量提出具体指标要求.根据对目前市场中不同乳化沥青性价比较的结果, 最终选择蒸馏残留分为42% 左右的PK- P 型号乳化沥青作为透层油, 各项指标均能较好地满足表1[ 3 ]要求.表1透层油主要技术指标项目名称项目要求道路标准粘度计粘度C25, 3ös8～12基质沥青针入度(25℃, 100 g, 5 s)ö0 11 米米延度(5 厘米ö米in, 25℃)ö厘米100～200> 60透层油用量ö(千克ö米2) 014～017112下封层技术要求下封层位于沥青混凝土层与水泥稳定基层之间, 对提高沥青混凝土层与基层的粘结力, 并减少上部沥青混凝土层漏水的渗入起着重要的作用.根据项目建设情况同时结合广东省高速公路建设中所取得的经验, 本项目要求采用AH- 90 热沥青, 其技术要求应满足《公路沥青路面施工技术规范》(JTJ 032- 94) 附录C 中AH- 90 的要求.下封层宜采用坚硬、洁净、干燥、无风化和无杂质的颗粒组成的石料, 应满足《公路沥青路面施工技术规范》(JTJ 032- 94) 附录表C16 中S12 的规格要求.当集料粉尘含量不满足要求时承包人应用乳化沥青预拌, 以增加其与热沥青的粘附性.项目下封层集料采用应用于中、下面层的S12 规格材料, 该材料的颗粒形状、粉尘含量等各项指标, 均较好地满足施工技术规范要求, 故在项目过程未对之进行预拌.113原材料质量控制为确保原材料质量满足项目要求, 本项目管理手册对透层、下封层、集料质量检验提出了要求.明确提出施工单位应托有关单位, 进行透层、下封层沥青的整套试验, 至少一月送检一次.施工单位自检主要是对沥青进行3 大指标的检验, 检验频率为20t (或以下) 至少一次.下封层集料检测频率按中、下面层检测频率进行.2透层和下封层的施工工艺211透层施工工艺及施工注意事项21111透层施工工艺(1) 为提高透层的渗入效果, 项目要求在水泥稳定碎石基层施工完毕12 h 内施工完透层, 便可较好地保证透层的透入深度 .(2) 彻底清除基层表面浮灰, 确保透层油透入基层一定深度, 使下封层与基层粘结牢固.由于项目在基层施工较短时间内即对基层进行透层洒布, 基层面比较洁净, 无需较大工作量的清扫.(3) 喷洒透层油时, 用沥青洒布车喷洒乳化沥青, 洒布量通过试验路来确定, 应符合项目要求.根据项目试验路情况, 透层洒布量为015 千克ö米2 左右时, 洒布比较均匀, 表面油膜现象较少, 透入效果良好, 透入深度满足要求.(4) 洒完透层油后即采用塑料薄膜对基层进行覆盖、养护.21112施工注意事项(1) 透层油的渗入深度是透层施工的重要技术指标, 前面提到渗入深度除与透层油自身特性相关外, 还与水泥稳定基层的致密程度有关.如在水泥稳定基层强度达到一定程度后, 水泥稳定基层表面形成致密的结构将影响透层油的渗入效果, 因此项目要求在正常条件下, 在水泥稳定碎石基层施工完毕12 h 内施工完透层.(2) 在洒布透层油之前, 应预热并疏通油嘴, 保证透层油洒布的均匀性.(3) 洒布时如有遗漏, 应及时采用人工进行补洒.(4) 透层油洒布前应对人工构造物(如路缘石)进行适当防护, 以防污染.(5) 透层油洒布过程中应严格按试验路所取得的经验进行, 洒布人员不得随意调整或更改, 并应确保透层油洒布量, 保证渗入厚度 .(6) 如遇大风或即将降雨时, 不得洒布透层油,并应及时对基层进行薄膜养护, 待天气条件较理想时或7 d 养护期后,再进行透层油的洒布, 洒布前应对路面进行清理, 清除基层表面浮灰和泥浆, 尽量使基层顶面集料颗粒部分外露.212下封层施工工艺及施工注意事项21211下封层施工工艺(1) 待洒布透层油后, 经检查无油膜或在残留油膜及塑料薄膜已刮除的情况下, 经监理工程师确认,方可进行下封层的施工.(2) 封层沥青的喷洒量应采用沥青洒布车通过试洒确定, 本项目根据试验路段情况确定了封层沥青按016 千克ö米2 的喷洒量控制.(3) 当封层沥青喷洒一段时间后, 紧接着采用矿料洒布车洒布石料, 洒布量通过试验路确定, 洒布量为4～7米3ö1 000米2, 覆盖面积为70% 左右, 局部采用人工辅助方法(用扫把) 不使骨料上、下重叠, 使石料均匀洒布于封层沥青顶面.(4) 用轻型轮胎压路机紧跟碾压, 使封层材料与上基层紧密联结.21112施工注意事项(1) 基层表面一定要清除干净, 残留塑料薄膜、油膜则应刮除处理, 灰尘的清除一般需经过清扫、气吹和水冲才能完成, 使基层顶面集料颗粒部分外露.(2) 热沥青应做到喷洒均匀, 且喷洒量符合规定.(3) 下封层施工中, 集料撒布应均匀, 用量不宜过高过低.本项目将覆盖率控制在60%～80% (如图1 所示) , 确保封层对沥青混凝土层与基层的层间粘结, 以及不过多地占用下面层厚度 .同时, 防止泛油现象的发生.(4) 在铺沥青混凝土下面层前, 应将浮动的集料扫除, 下封层对下面层施工富余度, 不宜过高(一般比下面层施工提前2 d 的工作量) , 并应加大对下封层的保护, 使已完工下封层免遭车辆污染.(5) 集料撒完后, 下封层应采用轻型轮胎压路机碾压, 不可将集料压碎, 局部露黑处发生粘轮时, 应补撒少量集料.(6) 对于基层表面不平整或表面有坑槽的情况,应防止在低洼处沥青用量过大, 形成软层.3结语在本项目的透层、下封层施工过程中, 由于业主、施工和监理3 个单位对原材料及施工质量从严进行了控制和把关, 钻芯试验表明, 透层的渗入深度可较好满足项目管理手册要求, 透入深度在315 米米以上.完工的基层到下封层的施工时间基有1 个月左右的时间, 其间将直接承受施工车辆及气候条件(雨水等) 作用, 下封层施工前对基层调查表明, 基层表面完好, 未发现因冲刷而引起的松散现象, 可见透层良好的透入对提高水泥稳定基层表面的稳定性效果明显.较高气温钻芯时发现, 下面层芯样与基层的断裂面主要位于透层透入深度下水泥稳定基层处, 下面层芯样可较好地将透层带出, 表明下面层与基层层间粘结良好, 基层表面透层整体性好一、工程概况：滨州黄河十二路道路工程.起点(K-1-369.56)与渤海路相交,工程终点(K8+542.43)与黄海路相交,全长9911.99米,为城市主干道之一.设计主路宽40米,设计车荷载为汽-20,挂-100.路基采用整体式断面,双向五车道,其中：行车道2×5×3.75米.土路肩2×2米.路面底基层为30厘米石灰土底基层,底基层下宽为41.5米.二、施工机械设备及人员部署(1)机械设备沥青洒布车1台、洒水车1辆、吹风机2台.(2)人员部署根据工程施工特点,安排22人,具体安排如下：清扫人员15人、补洒人员5人、质检人员2名.三、施工方案及施工工艺(一)施工准备1、材料试验在乳化沥青透层油施工前,应对乳化沥青的各项指标进行检测,试验内容为：(1)筛上剩余量试验(要求不大于0.3%)(2)电荷试验(要求阳离子带正点)(3)破乳速度试验(要求中裂)(4)蒸发残留物试验(要求不小于60%)(二)清扫在浇洒前,应安排10人清扫,1人用吹风机吹去基层表面尘土,杂草,再用洒水车清洗路面,保持表面清洁.(三)洒布在浇洒之前,应有监理工程师检验,经同意之后方可施工.在洒布之前,提前3小时洒少量水,并等表面稍干后在浇洒透层油.首先铺洒试验段,按每平方1.3千克的乳化沥青洒布.根据经验洒布车用3档.每小时30公里的速度洒布,施工中按设计的沥青用量一次浇洒均匀,当有遗漏的地方时,用人工补洒,浇洒透层沥青后,禁止车辆、行人通行.(四)技术保障措施(1)透层沥青洒布后应不致流淌,基层渗透一定深度 ,不得在表面形成油膜.(2)如果遇大风或即将降雨时,不浇洒透层沥青.(3)气温低于10℃时,不浇洒透层沥青.(4)洒布时,试验人员及时抽检每平方用量,是否符合要求.(5)沥青洒布车如果出现喷洒不均匀时,应更换喷嘴.(6)各行人,行车路口用塑料薄膜覆盖一层,薄膜上用土盖20厘米保证乳化沥青膜不被破坏.一、工程概况：滨州黄河十二路道路工程.起点(K-1-369.56)与渤海路相交,工程终点(K8+542.43)与黄海路相交,全长9911.99米,为城市主干道之一.设计主路宽40米,设计车荷载为汽-20,挂-100.路基采用整体式断面,双向五车道,其中：行车道2×5×3.75米.土路肩2×2米.路面底基层为30厘米石灰土底基层,底基层下宽为41.5米.二、施工机械设备及人员部署(1)机械设备沥青洒布车1台、洒水车1辆、吹风机2台.(2)人员部署根据工程施工特点,安排22人,具体安排如下：清扫人员15人、补洒人员5人、质检人员2名.三、施工方案及施工工艺(一)施工准备1、材料试验在乳化沥青透层油施工前,应对乳化沥青的各项指标进行检测,试验内容为：(1)筛上剩余量试验(要求不大于0.3%)(2)电荷试验(要求阳离子带正点)(3)破乳速度试验(要求中裂)(4)蒸发残留物试验(要求不小于60%)(二)清扫在浇洒前,应安排10人清扫,1人用吹风机吹去基层表面尘土,杂草,再用洒水车清洗路面,保持表面清洁.(三)洒布在浇洒之前,应有监理工程师检验,经同意之后方可施工.在洒布之前,提前3小时洒少量水,并等表面稍干后在浇洒透层油.首先铺洒试验段,按每平方1.3千克的乳化沥青洒布.根据经验洒布车用3档.每小时30公里的速度洒布,施工中按设计的沥青用量一次浇洒均匀,当有遗漏的地方时,用人工补洒,浇洒透层沥青后,禁止车辆、行人通行.(四)技术保障措施(1)透层沥青洒布后应不致流淌,基层渗透一定深度 ,不得在表面形成油膜.(2)如果遇大风或即将降雨时,不浇洒透层沥青.(3)气温低于10℃时,不浇洒透层沥青.(4)洒布时,试验人员及时抽检每平方用量,是否符合要求.(5)沥青洒布车如果出现喷洒不均匀时,应更换喷嘴.(6)各行人,行车路口用塑料薄膜覆盖一层,薄膜上用土盖20厘米保证乳化沥青膜不被破坏.。
沥青路面下封层的施工工艺
沥青路面具有对路基和基层变形适应性强、性能易于维护和恢复、行驶舒适性低、噪音低、摩擦系数大、防尘等特点。
广泛应用于公路路面结构层。
该结构层通常由沥青混凝土混合料面层（包括上面层、中面层和下面层）、无机粘结剂稳定的半刚性基层或水泥混凝土的刚性基层组成。
, 和缓冲层。
在这种多层结构的设计和施工中，层的组合，尤其是表层和基层的组合，是非常重要的。
笔者认为，无论是明级配还是密级沥青混凝土面层，在半刚性基层或刚性基层上加下封层，对增强混凝土强度、稳定性和防水能力都会起到事半功倍的效果。
路面结构层。
一、下密封层的作用机理1. 层间连接沥青面层与半刚性、刚性基层在结构、组成材料、施工工艺、时间等方面存在明显差异，客观上在表层与基层之间形成了滑动面。
加入下密封层后，面层和基层可以有效地连接为一体。
2.转移负荷沥青面层与半刚性和刚性基层在路面结构体系中发挥着不同的作用。
沥青面层主要起到防滑、防水、抗噪音、抗剪滑、抗裂等作用，并将荷载传递给基层。
为了达到传递载荷的目的，表面层和基层之间必须有很强的连续性，这可以通过下密封层（粘合层、透明层）的作用来实现。
3.提高强度沥青面层的弹性模量不同于半刚性和刚性基层的弹性模量。
当它们在载荷作用下结合在一起时，各层的应力扩散方式和变形是不同的。
该层将产生相对于基础层的位移趋势。
如果面层本身的内摩擦阻力和内聚力以及面层底部的弯曲和拉应力不能抵抗这种位移应力，面层就会出现推挤、车辙、甚至松动、剥落等病害，并且必须有一种力量来阻止这种情况。
物种之间的运动。
下密封层增加后，层间产生摩擦阻力和防止运动的内聚力，承担刚性与柔性之间的粘合和过渡任务，使面层、基层、缓冲层和土基可以共同抵抗荷载作用。
，从而达到提高路面整体强度的目的。
4.防水不透水在公路沥青路面的多层结构中，至少一层必须是I型密级配沥青混凝土混合料。
但这还不够，因为除了设计因素外，沥青混凝土的施工还受到沥青质量、石料性能、石料规格和配比、油石比、搅拌摊铺设备、轧制温度、轧制时间等因素影响。
下封层施工方案范文

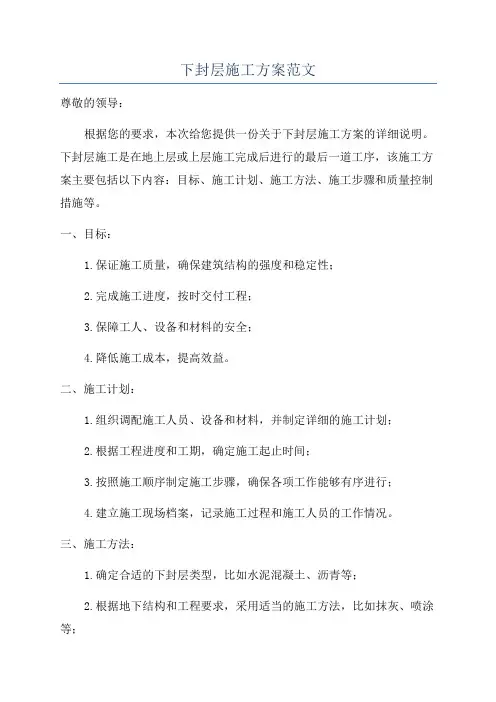

下封层施工方案范文尊敬的领导：根据您的要求，本次给您提供一份关于下封层施工方案的详细说明。
下封层施工是在地上层或上层施工完成后进行的最后一道工序，该施工方案主要包括以下内容：目标、施工计划、施工方法、施工步骤和质量控制措施等。
一、目标：1.保证施工质量，确保建筑结构的强度和稳定性；2.完成施工进度，按时交付工程；3.保障工人、设备和材料的安全；4.降低施工成本，提高效益。
二、施工计划：1.组织调配施工人员、设备和材料，并制定详细的施工计划；2.根据工程进度和工期，确定施工起止时间；3.按照施工顺序制定施工步骤，确保各项工作能够有序进行；4.建立施工现场档案，记录施工过程和施工人员的工作情况。
三、施工方法：1.确定合适的下封层类型，比如水泥混凝土、沥青等；2.根据地下结构和工程要求，采用适当的施工方法，比如抹灰、喷涂等；3.选用优质的施工材料，确保施工质量；4.加强施工现场管理，保障施工安全。
四、施工步骤：1.检查地上层或上层施工的质量，确保下封层施工的可行性；2.进行预施工准备工作，包括清理施工现场、搭建脚手架等；3.进行下封层的施工，根据工程要求，采取相应的施工方法；4.进行施工过程的检查和验收，确保施工质量；5.完成下封层施工后，进行施工现场的清理和整理，确保施工安全。
五、质量控制措施：1.建立健全的质量管理体系，明确施工质量标准；2.严格遵守施工规范和操作规程；3.进行施工过程的质量检查和验收；4.配备专业的质量检测设备，确保施工质量；5.建立施工记录，及时处理和整改施工中的问题。
谢谢！此致礼敬！。
下封层施工方案
下封层施工方案
下封层施工方案
一、前期准备工作
1. 准备施工现场：清理施工区域内的杂物和障碍物，保证施工的顺利进行。
2. 准备施工材料：购买所需的下封层材料，包括砂、石子、水泥等。
确保材料的质量符合施工要求。
3. 准备施工工具：购置所需的施工工具，如挖掘机、平地机、压路机等。
二、施工步骤
1. 清理底层：首先清理底层的杂物和泥土，确保底层干净平整。
2. 压实底层：使用振动压路机对底层进行压实，确保底层结实牢固。
3. 搭建导杆：沿着施工的方向，搭建导杆，用于引导下封层的施工。
4. 调制混凝土：按照一定比例混合水泥、砂、石子和适量的水，搅拌均匀，调制成质量合格的混凝土。
5. 浇筑混凝土：将调制好的混凝土倒入施工区域内，按照导杆的引导方向进行均匀浇筑。
6. 摊铺：使用平地机将浇筑好的混凝土进行均匀的摊铺，同时进行压实，确保下封层的牢固性和平整度。
7. 补充材料：如有需要，可在施工过程中根据实际情况补充砂、石子等材料，以保证下封层的厚度和强度。
8. 完工验收：完成下封层的施工后，进行验收，检查下封层的平整度、厚度和强度等是否符合要求。
三、安全措施
1. 施工现场设置警示标志，提醒过往行人注意安全。
2. 工人必须佩戴防护装备，包括安全帽、安全鞋、手套等。
3. 严禁施工人员饮酒、吸烟等不良行为。
4. 施工机械操作人员必须经过专业培训，持证上岗。
5. 堆放材料时，要注意稳固，防止倒塌造成人员伤害。
以上是下封层施工的方案，希望能对您有所帮助。
如有需要，还请进一步详细说明具体的施工环境和要求，以便提供更加准确的方案。
下封层施工方案
下封层施工方案下封层施工方案一、施工目标1.保证施工质量，确保下封层的平整度、强度和耐久性符合规定标准。
2.确保施工进度，按照工期计划进行有序施工，以保证项目按时完工。
3.保障施工安全，采取相应的安全措施，避免施工过程中的事故发生，保障施工人员的生命财产安全。
二、施工准备1.确认下封层施工所需的材料和设备。
2.组织技术人员进行现场勘测和设计，制定详细的施工方案。
3.组织施工人员进行技术培训，确保施工人员具备相应的技术能力。
4.准备施工所需的施工机具和器材。
三、施工工序1.清理施工场地，包括清除杂物和污物，确保施工场地整洁。
2.进行基础处理，包括修复和平整基础，确保基础的稳固性。
3.进行配合料的调配，按照规定的比例将水泥、沙子和石子进行混合。
4.开始施工，采用喷涂或者涂抹的方式将配合料均匀覆盖在基础面上。
5.进行压实，采用压路机或者人工压实机对下封层进行压实，确保下封层的强度。
6.进行养护，对下封层进行适当的养护时间，确保下封层的强度和耐久性。
四、施工注意事项1.严格按照设计要求进行施工，确保施工质量。
2.对施工现场进行防尘、防风、防雨措施，保证施工环境的安全与清洁。
3.施工过程中，及时对施工质量进行检查，发现问题及时整改。
4.严格遵守施工安全规范，加强现场安全管理，确保施工人员的生命财产安全。
5.协调好施工进度与其他施工工序的关系，确保工期的顺利进行。
五、施工质量控制1.设置质检点，定期进行施工质量抽检，确保施工质量符合规定标准。
2.对施工人员进行技术培训，提高其施工技能和质量控制意识。
3.加强施工现场的管理，对材料和设备进行严格管理，确保施工过程中的质量问题得到有效控制。
4.及时发现施工中出现的质量问题，对有问题的部位进行整改，确保质量合格。
六、施工后维护1.遵循养护期要求，对下封层进行适当的养护。
2.定期检查施工后的下封层，发现问题及时进行修补，保证下封层的平整度和耐久性。
总结：本施工方案对下封层施工的整个过程进行了详细的规划，包括准备工作、施工工序、施工注意事项、施工质量控制以及施工后维护等方面。
公路工程下封层施工工艺分析
公路工程下封层施工工艺分析为充分发挥汽车优良性能，保障全天候环境下汽车运行的安全性、舒适度，不仅要合理设计道路路线，还需对路面承载能力进行有效提升。
德国1930年在道路施工中便实施了封层养护工作，其主要材料为细骨料、乳化沥青与水等，随着时代的进步与科学技术的发展。
目前，公路工程基层路面稳定剂选取的材料为水泥、石灰等，在显著提升基层刚度的同时，也实现了沥青路面结构变革，逐步发展为半刚性基层沥青路面的形式。
下封层作为半刚性基层施工的重要组成部分，在路面结构内下封层具有粘结、防水养生、封缝与应力吸收等功能，通过乳化沥青下封层技术的应用，可全面提升半刚性道路基层施工质量，是确保道路工程行车舒适度、安全性的重要保障。
1半刚性基层乳化沥青下封层的概况半刚性基层是指选取水泥、石灰等无机结合料或砾石、水硬性材料充分结合的工业废渣修筑的基层。
半刚性基层特点受刚性基层材料性能的直接影响，基层细颗粒材料包含石灰土、石灰粉煤灰、水泥土等。
目前我国大多数高等级道路路面结构开始选取此类基层，其功能在于基层承载力的有效提升及沥青面厚度的有效减少等。
在半刚性基层顶面与下面层地面间进行沥青薄膜层（具备防水、粘结作用）铺设，即被叫做下封层。
透层与封层为下封层的主要构成部分，透层是指为达到有效结合沥青层和无沥青材料基层的目的，将液体沥青层浇洒到基层上方；封层是指为将表面空隙全部封闭，避免基层有水分渗入，需将沥青封面铺筑于基层上方。
乳化沥青下封层是指将相应量乳化沥青喷洒到成型的半刚性基层表面，随后将石屑撒上，并做好碾压施工，以此形成下封层。
该施工工艺对矿料洒布设备技术要求不高，操作简便，无需进行高温加热，还能够在湿度大及温度低的环境中施工。
2半刚性基层乳化沥青下封层施工准备随着我国交通道路工程施工规模的不断扩大，及交通基础设施建设中高新科技的大量的运用，公路工程事业也得到了极大的进步。
乳化沥青下封层施工在公路工程半刚性基层施工中的广泛应用，其施工技术水平的高低直接影响着工程建设的质量，为全面提升半刚性基层质量，必须先了解施工条件，全面熟悉材料要求，确定施工要点，才能实现工程建设的经济效益。
下封层施工方案
下封层施工方案
1.施工准备
(1)下封层施工前，对透层进行全面调查，缺陷路段进行处理。
(2)下封层材料采用道路石油沥青和碎石。
2.下封层施工
(1)下封层施工前，将下承层表面清扫干净，再用鼓风机将浮灰吹净，必要时用水冲洗，雨后或用水清洗的表面，水分必须蒸发干净。
(2)沥青喷洒、集料洒布均匀，多洒的沥青铲除，多洒的集料在铺筑沥青下面层前清扫完毕，漏洒的部分补洒。
(3)封层洒布横向接头处放置一块铁皮，防止接头处沥青和石料过多。
(4)乳化沥青下封层，集料洒布在乳化沥青破乳前完成。
(5)道路石油沥青温度155°C~165°C,用智能型沥青洒布车均匀喷洒在经过处理且干燥的下承层上，乳化沥青在常温下喷洒。
(6)沥青洒布车喷嘴的轴线与路面垂直，保证所有喷嘴的角度一致，同时调整洒布管的高度，使同一地点能接受2个或3个喷嘴喷洒的沥青。
3、集料撒布
(1)沥青洒布后立即用集料撒布车按设计规定的数量洒布集料,集料撒布均匀。
(2)一个施工段施工完成后，根据洒布集料总量检查集料平均洒
布量。
4、碾压：集料洒布后立即用轻型轮胎压路机均匀碾压3遍，每次碾压重叠1/2轮宽,碾压做到两侧到边，确保有效压实宽度。
5、养生：碾压完毕后，封闭交通，养护管理。
高速公路透层和下封层施工工艺
高速公路透层和下封层施工工艺
高速公路上的透层和下封层施工工艺包括：透层的施工工艺主要有抛掷施工法和滚压施工法，前者是以预制的彩色水泥块块实现抛掷覆盖到路面，而后者是以拖拉机配备滚压机实现块块水泥覆盖到路面，透层施工工艺需要细致地把控，以确保层高和平整，达到路面美观和耐久性要求。
下封层施工工艺是在水泥面层之上施工某种类型的沥青结合剂，以防止砂层和水泥面层之间的渗漏。
施工过程要求沥青的温度要在170-190度之间，搅拌料配合，材料均匀铺设，以保证路面的质量和使用寿命。
下封层粘层施工方案
下封层粘层施工方案一、下封层施工1、清扫基层，撒布沥青。
沥青的撒布温度根据气温及沥青标号选择，石油沥青宜为130℃～170℃，煤沥青宜为80℃～120℃，乳化沥青在常温下洒布，加温洒布的乳液温度不得超过60℃。
前后两车喷洒的接茬处用铁板或建筑纸铺1～1.5m，使搭接良好。
分几幅浇洒时，纵向搭接宽度宜为100mm～150mm。
2、撒布沥青后应立即用集料撒布机或人工撒布主集料。
撒布集料后应及时扫匀，达到全面覆盖、厚度一致、集料不重叠、也不露出沥青的要求。
局部有缺料时适当找补，积料过多的将多余集料扫出。
两幅搭接处，第一幅撒布沥青应暂留100～150mm宽度不撒布石料，待第二幅一起撒布。
3、撒布主集料后，不必等全段撒布完，立即用6～8T钢筒双轮压路机从路边向路中心碾压3～4遍，每次轮迹重叠约300mm。
碾压速度开始不宜超过2km/h，以后可适当增加。
二、粘层施工1、粘层沥青采用乳化沥青粘层油(PC-3)。
乳化沥青所用基质沥青与面层所使用石油沥青的种类、标号相同。
根据实际采用不同的乳化剂。
石油沥青乳化后，应对其进行过筛、破乳速度、蒸发残留物含量、贮存稳定性等试验，以检验乳化沥青的质量。
根据设计要求，乳化沥青的用量为1.2L/m²。
2、施工前应将沥青面层清扫干净。
当面层粘有泥土时，应用水刷洗，待表面干燥后才能浇洒。
粘层沥青宜用沥青洒布车喷洒，经常检查喷嘴，以保证喷洒均匀。
待乳化沥青破乳及水分蒸发后即可铺筑沥青中面层或上面层。
当气温低于10℃或路面潮湿时，不得浇洒粘层沥青。
三、文明施工措施1、各种施工标识齐全、完好并设置在明显位置。
2、施工场地整齐有序，无杂物乱丢乱放。
3、在现场施工过程中，符合施工技术规范和施工程序要求，不违章指挥、不蛮干。
4、合理布置场地。
各项临时设施必须符合规定标准，做到场地整洁、标志醒目、生产环境达到标准作业要求。
四、环保保护措施项目部成立扬尘防治工作小组，负责施工现场扬尘污染控制的组织和落实，并从财力、物力、人力上实施战略部署，将本工程的施工扬尘控制融入到整个管理中。
下封层施工方法
（二）下封层TRANBBS施工方法1、基层准备①、验收基层，如不符合要求应处理至符合要求为止。
②、用秃的竹扫帚将基层表面的所有杂物扫出路外，污染严重的地方用铁锹铲除后清扫，用水冲洗干净。
③、用3台森水灭火机沿半幅路基的纵向，3人成一条斜线，前面的人靠近中央分隔带，后面的人依次递进，将路基表面的浮尘吹干净，尽量使表面骨料外露，以利于乳化沥青与基层的粘结，根据当时风向调整吹风机的布置方位。
④、在喷洒乳化沥青之前1h左右，根据基层表面的干燥情况，用洒水车洒水润湿，以便使基层表面的孔洞打开，降低粉尘。
如遇阴雨天，基层表面已经湿润，......（二）下封层TRANBBS施工方法1、基层准备①验收基层，如不符合要求应处理至符合要求为止。
②用秃的竹扫帚将基层表面的所有杂物扫出路外，污染严重的地方用铁锹铲除后清扫，用水冲洗干净。
③用3台森水灭火机沿半幅路基的纵向，3人成一条斜线，前面的人靠近中央分隔带，后面的人依次递进，将路基表面的浮尘吹干净，尽量使表面骨料外露，以利于乳化沥青与基层的粘结，根据当时风向调整吹风机的布置方位。
④在喷洒乳化沥青之前1h左右，根据基层表面的干燥情况，用洒水车洒水润湿，以便使基层表面的孔洞打开，降低粉尘。
如遇阴雨天，基层表面已经湿润，则无需洒水预湿。
⑤新施工的基层验收合格后能马上施工封层效果最好。
⑥放样宽度宜比TRANBBS设计宽度每边增加25cm。
2、沥青洒布①、沥青用量0.4~0.5kg/m2,洒后不流淌，不露石，否则应人工补洒或者将多洒的油扫开使之均匀。
②、桥头、结构处控制油量，不能多洒，也不能露白少洒。
③、喷洒乳化沥青时，不能污染路缘石。
④、洒布乳化沥青的气温不应低天10℃，且温度保持稳定上升，风速适度。
有雾或下雨时不应施工。
3、质量控制①施工控制检测项目包括乳化沥青喷洒量、渗水试验、刹车试验和外观检查。
沥青路面的下封层，一方面在于加强沥青面层与基层的连接，并承担在沥青面层施工前与基层的连接，并承担在沥青面层施工前的车辆的通行，另一方面可以防止雨水下渗造成基层破坏。
