合流制排水管网设计与计算
应用条件：历史早期小城镇排水技术。 存在问题：污染严重，新建设项目中停 止使用。已建系统改造－截 流或分流。
2. 污水截流式合流制排水系统
技术关键：初期雨水收集井的构造和设 初期雨水收集井的构造和设计。(当前研 究课题)
4.4 旧合流制排水管网改造的方法
改为分流制； 改造为截流式合流制管网； 对溢流混合污水进行适当处理；
第4章 合流制管渠系统的设计
合流制排水系统： 在同一系统内收集排除污水和雨水。 *直排式（禁用） *污水截流式 *雨水截流式
4.1 合流制管渠系统的使用条件和布置特点
1. 完全合流制－直排式合流制
设计流量： Qz = Qs + Qg + Qy = Qh + Qy （L/s）
－－从溢流井溢出混合污水设计流量
当溢流井上游管段设计流量超过溢流井下游管段截流能力 后，混合污水从溢流井流入下游溢流管道。 混合污水设计流量为：
4.3 合流制排水管渠的水力计算要点
1.合流制排水管道水力计算
1）溢流井上游合流管道计算； 2）截流干管和溢流管道计算； 3）截流井水力计算； 4）晴天旱流校核。
◇污水截流式工作过程： 1）不降雨时，收集和输送污水至污水处理厂，经处理后排放； 2）降雨时，污水和雨水合流，雨水流量增加到设计流量时，经 溢流井排出，其余部分输送至处理厂。 ◇污水截流式系统特点： 1）管线简单，总长度小，初期雨水 处理； 2）暴雨期间，污水溢入水体，造成 污染； 3）晴天流速低，易在管底造成淤积； 4）截流管、提升泵站以及污水厂的 设计设计规模和埋深比分流制大。
雨水量 Q y n 0 Q h ，超过部分经排放管排入水体。 n0 = 3～5，设计规范：1～5，建议，n0 = 3。
溢流井下游截流管道－管段设计流量：
Qj = （n0＋1）Qh+Qh’+Qy’ 式中Qh ——从溢流井截流的上游日平均旱流污水量（L/s）； Qh’——溢流井下游纳入的旱流污水量（L/s）； Qy’——溢流井下游纳入的设计雨水量（L/s）。
4.2 污水截流式合流制排水管渠的设计流量
1．溢流井上游管渠设计流量 ◇溢流井上游管渠为完全合流 制，设计流量按合流计算：
Qh －－旱季流量；Qy －－降雨流量。
◇由Q 计算的管径、坡度和流速，应用旱流流量 Qh校核，满 足最小坡度和最小流速要求。
2．溢流井下游管渠设计流量
截流倍数 n 0 被截流雨水量 旱流流量 Q h
图1
图2
图3
4.雨水截流式合流制排水系统
技术发展阶段： 雨水排水系统的发展－－水环境保护。 （完全合流－污水截流－分流－雨水截 流） 目的：初期雨水截流处理。
技术方法：将初期降雨量接入污水管道 接入污水管道系统，输送至处理厂。初 期雨水后自动关闭接入口，雨水系统单 独工作，雨水系统单独工作，排入接纳 水体。
2.合流管道水力设计原则
1）采用雨水管道设计参数； 2）雨水设计重现期应比分流制提高10％一25％； 3）设计方案需进行旱流校核：流速满足污水管渠最小流速。 不满足时，修改管径和坡度。
3.溢流井设计
◇溢流井形式： 1) 截流槽式溢流井（图1）： 槽顶与截流干管管顶相平。 2) 溢流堰式溢流井（图2）； 3) 跳越堰式溢流井（图3）。 ◇溢流井设计计算： 溢流堰水力计算公式－溢流堰 长度、堰上水位深度、流量。
◇污水截流式系统使用条件
（1）排水区域内有充沛水体，混合污水排入后造成的污染程度 在 允许范围内； （2）老城区排水系统改造中，街道较窄，管渠布置受到限制； （3）地面坡度倾向水体，当水体水位高时，岸边不受淹没。 ◇污水截流式系统布置 （1）管渠布置应使所有服务面积上的生活污水、工业废水和雨 水以最短距离坡向水体； （2）沿水体岸边布置溢流井,使溢流混合污水顺利通过溢流井排 入水体。 （3）合理确定溢流井的数目和位置，以减小对水体的污染、减 小截流干管的断面尺寸和缩短排放渠道的长度。 （4）尽量利用地面的街道边沟排泄雨水。

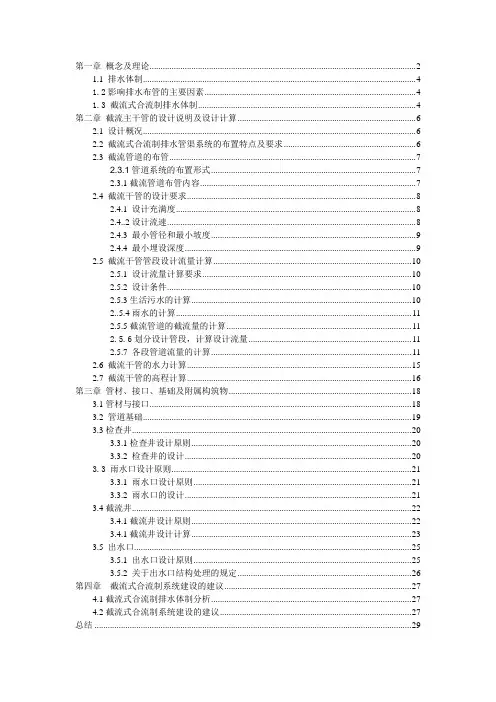

截流式合流制管道系统的设计
第一章概念及理论 (2)1.1 排水体制 (4)1.2影响排水布管的主要因素 (4)1.3 截流式合流制排水体制 (4)第二章截流主干管的设计说明及设计计算 (6)2.1 设计概况 (6)2.2 截流式合流制排水管渠系统的布置特点及要求 (6)2.3 截流管道的布管 (7)2.3.1管道系统的布置形式 (7)2.3.1截流管道布管内容 (7)2.4 截流干管的设计要求 (8)2.4.1 设计充满度 (8)2.4..2设计流速 (8)2.4.3 最小管径和最小坡度 (9)2.4.4 最小埋设深度 (9)2.5 截流干管管段设计流量计算 (10)2.5.1 设计流量计算要求 (10)2.5.2 设计条件 (10)2.5.3生活污水的计算 (10)2..5.4雨水的计算 (11)2.5.5截流管道的截流量的计算 (11)2.5.6划分设计管段，计算设计流量 (11)2.5.7 各段管道流量的计算 (11)2.6 截流干管的水力计算 (15)2.7 截流干管的高程计算 (16)第三章管材、接口、基础及附属构筑物 (18)3.1管材与接口 (18)3.2 管道基础 (19)3.3检查井 (20)3.3.1检查井设计原则 (20)3.3.2 检查井的设计 (20)3.3 雨水口设计原则 (21)3.3.1 雨水口设计原则 (21)3.3.2 雨水口的设计 (21)3.4截流井 (22)3.4.1截流井设计原则 (22)3.4.1截流井设计计算 (23)3.5 出水口 (25)3.5.1 出水口设计原则 (25)3.5.2 关于出水口结构处理的规定 (26)第四章截流式合流制系统建设的建议 (27)4.1截流式合流制排水体制分析 (27)4.2截流式合流制系统建设的建议 (27)总结 (29)水污染控制工程课程设计任务书4一、设计题目某老城区合流制排水管道系统改造为截流式合流制管道系统的设计。
二、原始资料管道系统平面见水污染控制工程（上册）P115页图4-12。
排水管网课程设计说明书计算书
一排水管网设计说明书.................................................................................... 错误!未定义书签。
1总论................................................................................................................... 错误!未定义书签。
1.1 设计依据.............................................................................................. 错误!未定义书签。
1.2 城市概况原始资料.............................................................................. 错误!未定义书签。
1.3 设计原则.............................................................................................. 错误!未定义书签。
1.4 设计范围和任务.................................................................................. 错误!未定义书签。
2方案选择和拟定............................................................................................... 错误!未定义书签。
2.1 排水体制的拟定.................................................................................. 错误!未定义书签。
排水管网工程设计方案
排水管网工程设计方案一、项目背景随着我国城市化进程的不断推进，城市人口和建筑面积迅速增长，城市排水管网系统承受着越来越大的压力。
现有的排水管网设施在一些地区已经无法满足日益增长的城市排水需求，存在着排水能力不足、设施老化、雨污混流等问题。
为了改善城市排水状况，提高城市排水系统的运行效率和安全性，本项目将进行排水管网工程设计。
二、工程目标1. 提高城市排水系统的排水能力，解决现有排水管网设施不足的问题。
2. 优化排水管网布局，提高排水系统的运行效率。
3. 改造老旧排水设施，减少设施故障和维护成本。
4. 减少雨污混流现象，提高水质。
三、工程内容1. 排水管网平面布置：根据城市规划和地形地貌，合理布置排水管网，确保排水管网覆盖城市各个区域。
2. 排水管网高程布置：合理确定排水管网的高程，保证排水顺畅。
3. 排水管网水力计算：根据城市排水需求，进行排水管网的水力计算，确定管径、管道材质等参数。
4. 污水管网平面及高程布置：合理布置污水管网，确保污水顺畅排放。
5. 雨污分流：对现有雨污合流区域进行改造，实现雨污分流，提高水质。
6. 排水设施改造：对老旧排水设施进行改造，提高设施运行效率和安全性。
四、工程设计原则1. 科学合理：根据城市规划和地形地貌，科学合理地进行排水管网布置。
2. 安全可靠：确保排水管网系统运行安全可靠，防止自然灾害和人为破坏。
3. 节能环保：在设计过程中，充分考虑节能环保要求，降低运行成本。
4. 预留发展空间：考虑城市未来发展的需求，预留一定的排水管网容量。
五、工程实施步骤1. 前期调研：对现有排水管网设施进行调研，了解设施运行状况和存在问题。
2. 设计阶段：根据调研结果，进行排水管网工程设计，制定详细的设计方案。
3. 施工阶段：根据设计方案，进行排水管网工程的施工。
4. 验收阶段：工程完成后，进行验收，确保工程质量符合设计要求。
5. 运行维护阶段：对排水管网工程进行运行维护，确保设施安全可靠运行。

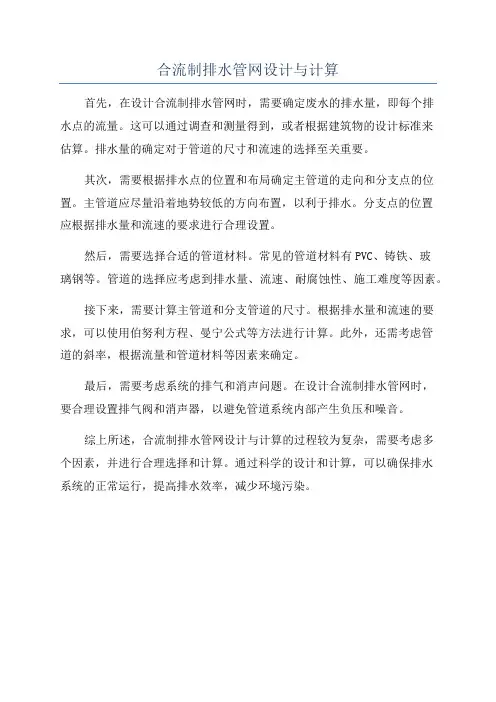

合流制排水管网设计与计算
合流制排水管网设计与计算
首先，在设计合流制排水管网时，需要确定废水的排水量，即每个排
水点的流量。
这可以通过调查和测量得到，或者根据建筑物的设计标准来
估算。
排水量的确定对于管道的尺寸和流速的选择至关重要。
其次，需要根据排水点的位置和布局确定主管道的走向和分支点的位置。
主管道应尽量沿着地势较低的方向布置，以利于排水。
分支点的位置
应根据排水量和流速的要求进行合理设置。
然后，需要选择合适的管道材料。
常见的管道材料有PVC、铸铁、玻
璃钢等。
管道的选择应考虑到排水量、流速、耐腐蚀性、施工难度等因素。
接下来，需要计算主管道和分支管道的尺寸。
根据排水量和流速的要求，可以使用伯努利方程、曼宁公式等方法进行计算。
此外，还需考虑管
道的斜率，根据流量和管道材料等因素来确定。
最后，需要考虑系统的排气和消声问题。
在设计合流制排水管网时，
要合理设置排气阀和消声器，以避免管道系统内部产生负压和噪音。
综上所述，合流制排水管网设计与计算的过程较为复杂，需要考虑多
个因素，并进行合理选择和计算。
通过科学的设计和计算，可以确保排水
系统的正常运行，提高排水效率，减少环境污染。

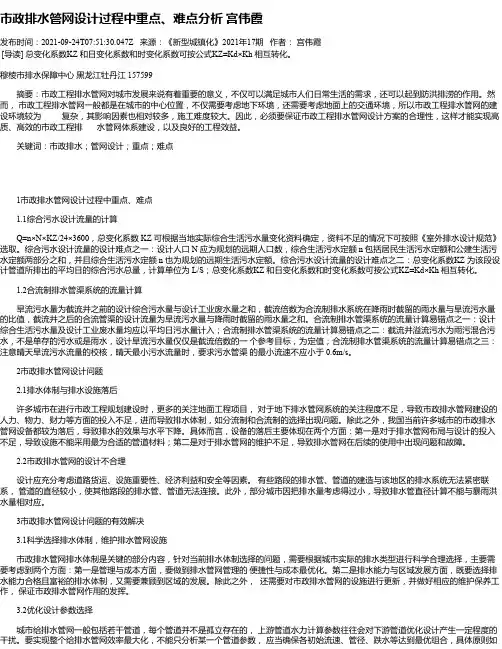

市政排水管网设计过程中重点、难点分析宫伟霞
市政排水管网设计过程中重点、难点分析宫伟霞发布时间：2021-09-24T07:51:30.047Z 来源：《新型城镇化》2021年17期作者：宫伟霞[导读] 总变化系数KZ 和日变化系数和时变化系数可按公式KZ=Kd×Kh 相互转化。
穆棱市排水保障中心黑龙江牡丹江 157599摘要：市政工程排水管网对城市发展来说有着重要的意义，不仅可以满足城市人们日常生活的需求，还可以起到防洪排涝的作用。
然而，市政工程排水管网一般都是在城市的中心位置，不仅需要考虑地下环境，还需要考虑地面上的交通环境，所以市政工程排水管网的建设环境较为复杂，其影响因素也相对较多，施工难度较大。
因此，必须要保证市政工程排水管网设计方案的合理性，这样才能实现高质、高效的市政工程排水管网体系建设，以及良好的工程效益。
关键词：市政排水；管网设计；重点；难点1市政排水管网设计过程中重点、难点1.1综合污水设计流量的计算Q=n×N×KZ/24×3600，总变化系数 KZ 可根据当地实际综合生活污水量变化资料确定，资料不足的情况下可按照《室外排水设计规范》选取。
综合污水设计流量的设计难点之一：设计人口 N 应为规划的远期人口数，综合生活污水定额 n 包括居民生活污水定额和公建生活污水定额两部分之和，并且综合生活污水定额 n 也为规划的远期生活污水定额。
综合污水设计流量的设计难点之二：总变化系数KZ 为该段设计管道所排出的平均日的综合污水总量，计算单位为 L/S；总变化系数KZ 和日变化系数和时变化系数可按公式KZ=Kd×Kh 相互转化。
1.2合流制排水管渠系统的流量计算旱流污水量为截流井之前的设计综合污水量与设计工业废水量之和，截流倍数为合流制排水系统在降雨时截留的雨水量与旱流污水量的比值，截流井之后的合流管渠的设计流量为旱流污水量与降雨时截留的雨水量之和。
合流制排水管渠系统的流量计算易错点之一：设计综合生活污水量及设计工业废水量均应以平均日污水量计入；合流制排水管渠系统的流量计算易错点之二：截流井溢流污水为雨污混合污水，不是单存的污水或是雨水，设计旱流污水量仅仅是截流倍数的一个参考目标，为定值；合流制排水管渠系统的流量计算易错点之三：注意晴天旱流污水流量的校核，晴天最小污水流量时，要求污水管渠的最小流速不应小于 0.6m/s。
合流管道系统
管坡i ‰
1.6
流速v /m.s-1
1.25
充满度
1.0
水深h /m
1.000
标高/m
管底 4.100 水位 5.100
2）截流水量
管径 d/mm 1000 流量/(L.s-1) 雨污水 1000 雨水 960 污水 40 管坡i ‰ 1.6 流速v /m.s-1 1.25 充满度 1.0 水深h /m 1.000 标高/m 管底 4.100 水位 5.100
4.4.1 合流制管渠系统的适用条 件及布置特点
4.4.1.1 合流制管渠系统的适用条件
• 排水区域内有水源充沛的水体，足够大的环境 容量，使污染程度控制在允许范围之内； • 街道比较完善，必须采用暗管排除雨水，而街 道又比较狭窄，管渠的设置位置受到限制； • 地面有一定坡度倾向水体，污水中途不需要泵 站； • 特别干旱的地方。
截流水量Qdr＝（2+1）Q污＝3×40＝120L/s （用n0＝2） 溢流雨污水量 ＝1000-120＝ 880L/s
120L/s
880L/s
3） 入流管在截流时的条件
管径 d/mm 1000 流量Q /L.S-1 1000 管坡i ‰ 1.6 截流量q /L.S-1 120 q/Q h/d 水深/m 水位标 高/m 4.350 0.12 0.25 0.25
保护环境、经济合理、切实可行 复杂工作，应根据当地具体情况，与城市规 划相结合，确保水体免受污染，充分发挥原有 排水系统作用， 4.4.5.1 改合流制为分流制 4.4.5.2 保留合流制，修建截流干管 4.4.5.3 对溢流的混合污水量进行控制 4.4.5.4 对溢流混合污水进行适当处理 4.4.5.5 修建全部处理的污水处理厂
排水管网第4章合流制
§4-1 合流制管渠系统的使用条件和布置特
四、合流制管渠布置特点
•所有服务面积上的生活污水、工业废水和雨水都能 合理地排入管渠，并尽可能以最短距离坡向水体 • 截流干管与水体平行布置，在适当位置设置溢流井 • 合理控制溢流井的数目和位置 • 在上游，尽量利用边沟排除雨水 数量—不宜过多 位置—水体下游
1 2
4 4 3 A 4 4 3 3 B
5
河
6 3 C 5 4 3 D
1 2
1 2ห้องสมุดไป่ตู้
5
1 2
河
合流与分流制管渠排水系统的连接方式
1.分流区域 2.合流区域 3.溢流井 4.初次沉淀池 6.污水厂 5.曝气池与二次沉淀池
截流式合流干管计算表
管 段 编 号 管长 (m) 排水面积 （ha） 本 段 转 输 总 计 管内流 行时间 （min） 设计流量（L/S） 雨 水 生活 污水 工业 废水 溢流 井转 输流 量 总 计 设计 管径 mm
1.2 0.80 1.0 0.83 0.90 0.85
4～5 138 1.93 3.82 5.75 5.71 5～6 165.5 2.12 5.75 7.87
692.5 1000 0.85 0.88
比流量q＝0.3472
5点设溢流井 5～6转输流量 Q1＝(n0+1)Q4~5=4× 92=368(L/s) 5～6流量 Q2＝0.736+35+2.12 × (10020/46)=611.55(L/s) Q＝543.45-368=175.45(L/s)
河
§4-2 合流制排水管渠的设计流量
二、溢流井下游管渠的设计流量
截流倍数n0—不从溢流井泄出的雨水量和旱流流量之比 超过n0 Qf时溢流入水体
给水排水管网系统（第三版）答案
给水排水管网系统（第三版）答案给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。
①水量保障向指定用水点及时可靠提供满足用户需求的用水量，将排出的废水与雨收集输送到指定地点；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分別列举各类用水实例。
有生活用水、工业生产用水和市政消防用水。
生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。
3、废水有哪些类型？分别列举各类用水实例。
按所接纳废水的来源分：生活污水、工业废水和雨水。
生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。
4、给水排水系统由哪些子系统组成？各子系统包含哪些设施。
①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处理系统包括：各种采用物理化学生物等方法的水质处理设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水收集与输送管渠、水量调节池、提升泵等；⑤废水处理系统包括：各种采用物理化学、生物等方法的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。
5、给水排水系统各部分流量是否相同？若不同，是如何调节的？因为用水量和排水量是随时间变化的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处理流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处理流量之差。
给排水复习要点
给排水复习笔记1.给排水管网系统组成及作用给水系统由取水设施（从充足的水源取水），一级泵站，原水输水管道，水厂（包括水处理构筑物，清水池），二级泵站（或送水泵站），清水输水管道，管网，调节构筑物（水塔）等组成。
通常，排水系统是由城市生活污水排水系统、工业废水排水系统和雨水排水系统组成。
城市生活污水排水系统和工业废水排水系统一般可以合并为城市污水排水系统。
给水管网系统（1）输水管渠：从二级泵站到配水管网（2）配水管网（3）调压设施：泵站，减压阀；（4）水量调节设施：水塔，清水池排水管网组成（1）污废水收集设施（2）输送管渠（3）水量调节设施：可以在污水处理厂前或雨水排除口前。
（4）提升泵站（5）附属构筑物：如检查井，跌水井，水封井，雨水口等。
一、给排水管网系统功能和特点1、功能：（1）水量输送：实现一定水量的位置迁移，满足用水与排水地点要求；（2）水量调节：采用贮水措施解决供水、用水与排水的水量不均问题；（3）水压调节：采用加压或减压措施调节水的压力，满足水输送、使用和排放的能量要求。
给水管网系统承担供水的输送、分配、压力调节（压力、减压）和数量调节作用。
排水管网系统承担污废水收集、输送、高程或压力调节和数量调节任务。
3.给水及排水管网系统中常见的附属构筑物及其设置的位置和作用。
配水管网中，还需要安装消防火栓、阀门（闸阀、排气阀、泄水阀等）和检测仪表（压力、流量、水质检测等）等附属设施，以保证消防供水和满足生产调度、故障处理、维护保养等管理需要。
排水管网中设置雨水口、检查井、跌水井、溢流井、换气井等附属构筑物及流量监测设施，便于系统的运行与维护管理。
4.给水管网系统的类型；排水管网系统的体制分类；一、给水管网系统类型1、按水源数目分：（1）单水源给水管网系统：适用于较小的管网系统（2）多水源给水管网系统：适用于较大的管网系统；管理复杂程度高2、按输水方式分类：（1）重力输水管网系统：无动力消耗，运行经济；（2）压力输水管网系统：需要动力消耗；3、按系统构成方式分类（1）统一给水管网系统：相同的水质、水压。
第八章-雨水管网设计
(4)原有排洪沟的过水能力 Q’=AC(Ri)0.5 =5.135×38.3×(0.77×0.0045)0.5 =11.6 m3/s
该值小于洪峰流量15 m 3/s,故沟断面略小，需要修整。
（5）修整方案一：利用原有断面，增加深度至2m，有效 水深h=1.7m:
（5）确定设计重现期P，地面集水时间 求单位面积径流量（暴雨强度与径流系 数的乘积） （6）列表进行雨水干管的设计流量和水 力计算，以求得各管段的设计流量﹑管 径﹑坡度﹑流速﹑管底标高﹑管道埋深 （７）绘制雨水管道平面图，纵剖面图
五. 设计计算例题
• 如图，已知1 地形西高东低，东面有一条自南 向北得天然河流，河水常年洪水位为14米，常 水位12米，暴雨强度公式为，求：进行雨水管 道布置和干管的水力计算。
第八章 雨水管网设计与计算
一.雨水管渠系统的组成：雨水口，雨水管渠，检查井，出 水口等构筑物组成一整套工程设施
二.雨水管渠的任务：及时汇集并排除暴雨形成的地面径流， 以保障城市人民的生命安全和工农业生产的正常进行．
三.雨水管渠设计的主要内容 1.确定当地暴雨强度公式 2.划分排水流域，进行雨水管渠的定线，确定可能设置 的调节池，泵站位置 3.确定设计参数 4.计算设计流量和进行水力计算，确定每一设计管段的 断面尺寸﹑坡度﹑管底标高及埋深 5.绘制管渠平面图及纵剖面图
7.90
18～19
43~50
5.19
0 1.69 4.07 6.67 10.72 18.24 20.10 22.94 29.83 31.22 39.12
1.69 4.07 6.67 10.72 18.24 20.10 22.94 29.83 31.22 39.12 44.31
