G3豪雅车载DVD导航仪GPS电子地图升级贴(凯立德C系列)（申精）早就想把自己的地图更新一下了，于是在网上做了下“作业”今天就自己动手升级了地图。
下面简单的介绍下方法，供各位兄弟参考。
首先，介绍下升级到什么版本？凯立德（CLD）2010夏季地图数据（数据版本号2131J06）是凯立德2010春季版（数据版本号2021J06）适用于C-PND系列C-CAR系列等多款CLD产品。
简单的说就是由CLD地图的春季版本升级到夏季版本。
CLD导航系统包括两部分：导航软件和导航电子地图数据。
我们主要更新后者。
升级地图之前要做好如下准备工作：1。
在CLD官方网站上下载适合自己版本的地图数据（CLD官方网站上有详细的操作步骤，这里不详叙）。
更新文件包的大小有两种1.56GB和1.76GB(根据地图版本不同而不同)可供选择，用户根据自己的地图特征码下载适合自己的地图数据包。
2。
miniSD卡读卡器3。
电脑接下来我们就可以开始升级了。
不多说话，上图讲。
自己家的车库，原来是间房现在改成车库了。
不同角度拍的小三。
车内！这个没什么说的。
导航仪整体状况。
卡就装这里里面了，上面贴了个封条。
如果打算自己升级地图的话，必须要拆下封签。
(拆之前必须关掉导航仪电影，否则容易损坏数据卡，切忌带点拔卡)这个槽中中式空的。
可以自己买个卡插进去。
装什么那就自己决定了。
miniSD转普通SD卡的卡套。
没它导航仪的小卡没法读写。
所以这是升级中必须准备的。
SD卡套SD卡读卡器。
同学给的，虽然简单，但是挺好用。
卡套插上就这个样子了。
俺的本本，做什么用就不介绍了吧！呵呵！开机中。
这个地方是关键。
在导航界面下右下方的查找键如入六个A就能看到这个信息框。
更具这个信息框的内容，去CLD官网上下载合适自己的地图。
我的是640X480的地图。
导航仪全貌导航里面的一些功能。
关键时刻还是可以派上用场的。
这就是我们要升级的卡。
要拆下来。
左边的卡槽。
空的。
读卡准备。
电脑启动中。
思域2013款十周年纪念版说明书
思域2013款十周年纪念版说明书
最大优点外观精致干练，内饰舒适。
动力充足，操控灵活舒适，燃油经济性很不错，高科技配置也比较多。
思域导航，7寸800*480数字高清，数字核动力，内置导航，动感UI设计、支持后视输入，独有关机时钟显示，内置蓝牙、游戏，支持外接CMMB，支持双区，将多功能性与娱乐性汇于一身。
特点:
1、数字时代，领先风范。
2、全面兼容，功能丰富。
3、宽屏视界，畅享高清。
4、动态UI，百变随心。
动感UI任由拖拽。
可以用手指将菜单滑向任何一个位置，自由排列，菜单图标更显水晶质感。
采用电脑Windos CE系统控制菜单，人性化设计
5、关机时钟显示，一切尽在掌控中。
独有关机状态时钟显示功能，让您关机时也能显示时间。
关机不关时，时间看得见。
6、前装级内置导航，体验更胜一筹。
海量地图信息，导航更精准，对现有的固定测速设备有提示功能，高低温测试达到前装市场要求，出色的散热能力保证了主机性能的稳定。
7、内置蓝牙，尽享无限自由。
支持与手机无线音乐传输，可以随时欣赏好歌曲。
8、内置游戏，娱乐新体验。
内置游戏功能，旅途娱乐不一般，杜比音效，高低音层次分明，震撼视听！
9、双区播放、用芯设计。
支持前后区独立播放，全封闭防尘设计、华阳导航采用华阳兄弟公司全球最大企业信华精机DVD机芯，工业标准品质，低温达到零下25度.高温到达80度的48小时严格高低温可靠性试验，可适应任何恶劣的工作环境，寿命提高70%。
比亚迪L3手舒升级 加装DVD导航及倒车影像 接线图详细改装教程
比亚迪L3手舒升级加装DVD导航及倒车影像接线图详细改装教程比亚迪L3 改装DVD导航及倒车影像
这次安装很大工程由于自己边干活边拍照图可能有点少重在交流
希望大家能提出意见互相学习
由于时间关系只装了导航和倒车影像多功能方向盘没有装上
等下次休息一定装装上先上CD接线图及多功能方向盘接线图
淘宝买DVD导航1350 + 摄像头100 一共花1450元
这款导航手扶箱USB可以继续使用不用单独接线但是AUS不能使用
还有一个问题就是点烟器指示灯必须换成LED的
原车的是点烟器普通灯泡有串联电
第二种就是原车灯泡前加个二极管也行
要不然使仪表盘灯一闪一闪的有回电
上述问题以解决我是换的LED灯珠12V的
下面我们开始吧不说了上图
CD 插口接线图
多功能方向盘接线图
大家都很关心加装雾灯今日改装手舒雾灯详细过程....
6. 方向盘按键：/bbs/thread-c-2085-14904742-1.html
1. DVD导航倒车影像：/bbs/thread-c-2085-14880207-1.html
3. 日行灯：/bbs/thread-c-2085-14534843-1.html
4. 维修手册下载：/bbs/thread-c-2085-14066985-1.html
5. 提车：/bbs/thread-c-2085-14401177-1.html
这里就不多说啦看图就理解了
由于没钱只有自己动手改装希望大家支持
看完了记得回帖啊哈哈
图片已删除图片已删除图片已删除。

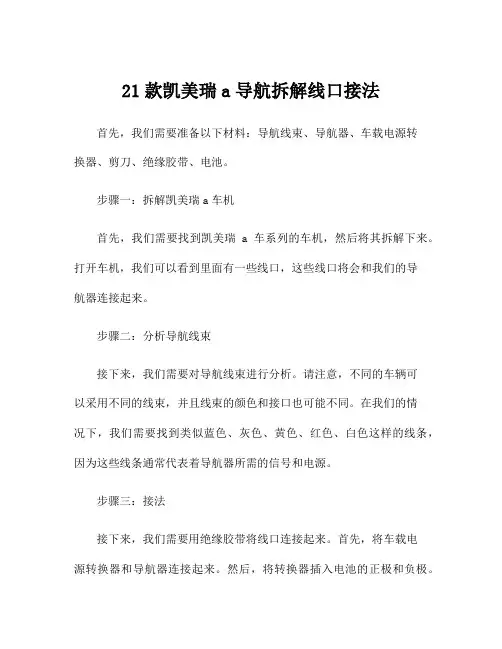

21款凯美瑞a导航拆解线口接法
21款凯美瑞a导航拆解线口接法首先，我们需要准备以下材料：导航线束、导航器、车载电源转换器、剪刀、绝缘胶带、电池。
步骤一：拆解凯美瑞a车机首先，我们需要找到凯美瑞a车系列的车机，然后将其拆解下来。
打开车机，我们可以看到里面有一些线口，这些线口将会和我们的导航器连接起来。
步骤二：分析导航线束接下来，我们需要对导航线束进行分析。
请注意，不同的车辆可以采用不同的线束，并且线束的颜色和接口也可能不同。
在我们的情况下，我们需要找到类似蓝色、灰色、黄色、红色、白色这样的线条，因为这些线条通常代表着导航器所需的信号和电源。
步骤三：接法接下来，我们需要用绝缘胶带将线口连接起来。
首先，将车载电源转换器和导航器连接起来。
然后，将转换器插入电池的正极和负极。
我们需要确保这些线条和插头正确地连接在一起，否则导航器可能无法正常工作。
步骤四：测试完成接线后，我们可以测试导航器是否正常工作。
为了做到这一点，我们需要打开导航器并检查它是否显示屏幕。
如果显示屏亮了起来，那么我们就可以确定接线已经完成。
步骤五：安装最后，我们需要将车机装回原位。
将车载电源转换器插入中控台的电源插座，并将导航器固定在车上。
此时，我们需要确保它位于驾驶员的可视范围内，因为我们需要经常查看它以获取驾驶方向。
总结简单来说，凯美瑞a车系列的导航接线非常简单，只需要遵循正确的步骤即可。
这些步骤包括拆解车机、分析导航线束、连接插头和电源，并测试导航器是否正常工作。
与其他类型的车辆相比，凯美瑞a 车辆的导航接线非常容易，可以在大约30分钟内完成。
第二期安装经验

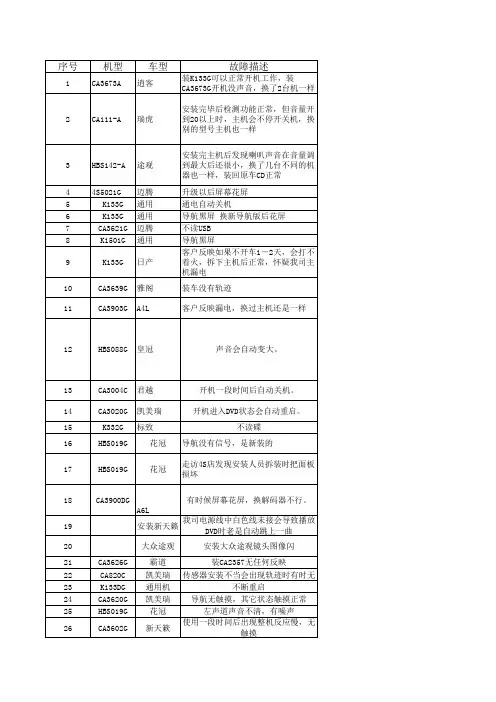

杭州技术服务中心 林锦涛 电源线上ILL+一定要接上 杭州技术服务中心 林锦涛 确定与7415无关，测量AMP-C无电压，再测AMP-P有信号，是Q117 8550坏。 杭州技术服务中心 陈世华 PT2328坏 杭州技术服务中心 陈世华 不要先插电源线再插方控线 杭州技术服务中心 陈世华 查看原车是否带USB功能，原车CD设置画面---选择音源---选择CD音源 杭州技术服务中心 林锦涛 编码开关在旋转时，用万用表测编码开 罗志远 关的阻值有没变化，没变化，编码开关 合肥技术服务中心 坏，更换OK 需检查是否方控线未插，插上方控线 安庆服务站 冉启明 A/C LIN线接错地方，重新接好 电源线是新的，但主机还没进行工程更改 线线接触不良 梁敬恩 梁敬恩 琚志洪 牛坤 牛坤
南昌技术服务中心 南昌技术服务中心 南昌技术服务中心 南昌技术服务中心 南昌技术服务中心 武汉技术服务中心 武汉技术服务中心 武汉技术服务中心 武汉技术服务中心 武汉技术服务中心 武Байду номын сангаас技术服务中心 十堰科达 十堰科达 南京/无锡 南京 南京 南京
江广锋 江广锋 江广锋 江广锋 江广锋 陆华平 胡曙光 胡曙光 白成甄 李金盛 李金盛 陈龙 陈龙 网点 乔梁 汪新阳 汪新阳 邓延松
三菱劲炫 方控没法实现 别克英朗 原车空调控制线没有绿黄线 标志408 倒车雷达不起作用
10款斯柯达 不发动 挂倒档有图像 发动不切换 明锐1.4TSI
CA146-A 新力狮 兼容2010款斯巴鲁傲虎2.5I豪华版的 CA3651G\CA3657G 本田思域、CRV 安装后小灯不亮 K170G 整机无声，但四声道有声音 K133DG 有破音 死机、黑屏 HBS036G 福特致胜 CA3900DG A6L DVD无声音 HBS031G K6003G CA3666G CA3605G CA3018H CA3639G CA3640G 锋范 音量旋钮没作用
卡罗拉专用DVD导航安装全过程
卡罗拉专用DVD导航安装全过程
2、原车音响
3、拉开原车音响下方右侧
条
4、拉开原车音响下方左侧装饰
条
5、拉开原车音响左侧装饰
条
7、取下装饰条后效果
图
8、向外拉出原车空调风口，注意后面电源插
头
9、拔掉原车空调风口电源插
头
10、拿掉原车空调风
口
11、取下此处两边螺
丝
12、取下此处显示面板，注意后面电源
线
13、取下原车音响左侧两颗固定螺
丝
14、取下原车音响右侧两颗固定螺
丝
15、向外拉出原车空调控制面板，注意后面电源
线
16、拔掉原车空调控制面板电源线并取下控制面
板
17、拉出原车音
响
18、原车音响电源线（左边插头）与方向盘控制按键插头（右边插
头）
19、原车收音插头和电源插
头
20、取出原车音响支
架
22、将原车音响支架装上
LM8670
23、将长征数码LM8670专用电源线与原车电源线对
接
24、连上LM8670主
机
25、长征数码LM8670接线连接
图
26、装上LM8670，拧上四颗固定螺
丝
27装回原车的饰件完
工
[ 本帖最后由fsdedn 于2009-03-01 12:33 编辑]。
思域EXI外置DSA2013+凯立德+高德教程
思域EXI外置DSA2013+凯立德+高德教程PS：我是论坛ID:盛京豆子，以下都是我一点一点整理，排版完成的。
我做这个教程完全就是为了图一乐呵，帮帮需要的人，可能对于大神来说，这些小儿科的东西也看不上眼，也许这个方法对比别人所说的收费的还有点差距，不尽完美，毕竟我不是靠这个来赚钱，只是想和大家分享下，麻烦成功后去论坛顶顶帖子，让更多的人看到，增加增加人气。
谢谢，也请各位兄弟姐妹如果有什么好玩好用的东西也发一份给我，我的邮箱是279016927@qq,com,谢谢！言归正传！外置卡式，无需进CE系统，不破坏原车任何文件，插卡用凯立德或高德，拔卡用原车地图。
VTI车型可仿造此方法更换，但能否成功自行测试。
我把资料都存到我的百度网盘了，地址是：/share/home?uk=1647588495#category/type=0 一、准备TF卡准备一张8G(最大支持16G）以上的TF卡，格式化并改名SDMMC （大写）。
我目前用的诺基亚8G的卡，是2速的卡，这卡是2010年买的港行诺基亚5800手机自带的，2速的卡也没感觉速度慢，所以各位不用追求几速几速的了；另外还买了一张16G闪迪10速的卡，花了70块钱，但是感觉闪迪的卡总出问题，所以弃用了。
二、文件准备1、下载DSA2013到百度网盘里下载这个压缩包，下载好后解压到任意地方，解压后有三个文件夹，如下图：将这三个文件夹复制到TF卡里。
2、更新DSA数据打开“DSA”文件夹，双击里面的DSA_AutoUpdate 文件。
双击后，出现如下窗口：选择“导航仪电子眼数据升级（DSA）”，点击下一步，出现如下窗口；再点下一步，出现如下升级窗口：更新完毕后退出。
（为什么要升级数据，因为有时哪里有新装的摄像头。
限速啊，我建议一个月更新一次数据）3、下载凯立德程序文件和地图文件凯立德秋季导航主程序：/s/129k0A凯立德秋季最新地图下载：/s/1zRmbS使用方法：下载后得到主程序【GPS之家-C0919-C7H01-2F21J0E】文件夹和【GPS之家-2F200B31J0E010B1_2F21J0E_Y】文件夹；用迅雷打开【GPS之家-2F200B31J0E010B1_2F21J0E_Y】文件夹里面的torrent文件，下载后得到MAP.ZIP和DATA.ZIP 2个压缩包。
大众车改装RCD510拆装过程详解
机头是在4S搞的途观拆车件，带原厂线，但CAN BUS线是没有端子的。
不想浪费这根线和我的大米去重新买根线，于是决定自己找两个端子然后接上。
找端子的过程还是有点曲折。
先去4S，库房没有这个配件。
找小工找旧的，运气不好，没找到。
于是决定求助万能的淘宝，在经过一番搜索，比对和排除之后，终于把这家伙找到了。
有了端子就好办了三，自己DIY。
这个很简单，唯一需要的就是钳子，小刀，和一点细致的手工活而已。
已经做好的CAN BUS接口，怎样，很专业哇？打印了fugitive007发的针脚定义，自己做了些标记，以防万一。
扬声器部分。
附件点击查看原图(76.7 KB) CAN BUS和电源部分。
AUX我没接，很少用。
我已经抛弃我的iTouch很久了，SD+6碟足够了。
AUX输出。
AUX输入。
天线部分，不要接错了哦。
螺丝拆下来就可以把原车机头拿出来了。
接口分别为：左下蓝绿黄：AUX左中咖啡：音频左上黑：电源中黑：USB右白：天线按住卡头把所有线都拆光光，旧机头扔掉。
接下来把转接线接上去。
电源线对接。
音频线对接。
拆掉驾驶室下方盖板上的三颗螺丝（与机头螺丝一样，异形六角）。
按下诊断线接头与盖板的三个连接卡扣，然后从盖板中拔出诊断接头，最后取下盖板。
这步搞忘拍照老。
于是...CAN BUS网关出现了。
转接线现在只剩CAN BUS线没接了，唯一的走线工作开始了。
将CAN BUS线从箭头所示位置穿过来，穿到驾驶室下方，准备接网关。
将上上楼的网关插头拔出来，分离红色的保护帽，可以看到网关插头实际上是黑色的。
将引过来的两根CAN BUS线接上去，CAN BUS+插入20口，CAN BUS-插入10口。
CAN BUS线插好以后，将网关插头的红色保护帽套上，并将所有的线重新用绑扎带绑好，最后将插头插入网关。
连接CAN BUS线到网关的工作，搞定！沿着CAN BUS的走线，尽量用绑扎线将其与其它主线绑扎到一起。
同时没接的线（USB和我不怎么使用的AUX），也用绑扎带将其与转接线绑扎到一起并放置好，以避免异响。
