液压机介绍
液压机的功能主治
液压机的功能主治1. 液压机的基本概述液压机是一种利用液体传递能量的机械设备，它通过液体的压力将能量传递到执行机构，实现各种工程操作。
液压机广泛应用于工业生产中的冲压、弯曲、拉伸、剪切等工序，以及建筑、冶金、制造等领域。
2. 液压机的基本工作原理液压机的工作原理是基于帕斯卡原理，液体在容器中受到的压力传递到其他位置。
液压机由液压泵、液压缸、液压阀等多个部件组成。
当液压泵工作时，泵会产生液体流动，液体通过管线进入液压缸，使得液压缸的活塞运动，从而实现工作过程。
3. 液压机的功能主治液压机具有以下主要功能：3.1 冲压功能液压机广泛应用于金属冲压工艺中，可以将金属板材进行冲击成型。
液压机通过液体的压力传递，使得冲头对金属板材进行压制或者冲击，形成所需的形状。
3.2 弯曲功能液压机可以用于金属材料的弯曲操作。
通过液压机的液压缸运动，通过压力传递对金属材料进行弯曲，使其达到所需的形状。
3.3 压制功能液压机可以用于物体的压制工作，如砖块的压制。
液压机通过液体的压力传递，使得压头对物体进行压制，达到所需的效果。
3.4 剪切功能液压机可以用于金属材料的剪切操作。
通过液压缸的活塞运动，通过压力传递对金属材料进行剪切，实现所需的效果。
3.5 拉伸功能液压机可以用于金属材料的拉伸操作。
通过液压缸的活塞运动，通过压力传递对金属材料进行拉伸，达到所需的效果。
3.6 折弯功能液压机可以用于金属材料的折弯操作，将金属板材进行折叠。
通过液压机的液压缸运动，通过压力传递对金属材料进行折弯，实现所需的形状。
3.7 特殊形态操作功能液压机还可以进行一些特殊形态的操作，如多级液压机可以进行组合操作，实现复杂的工艺需求。
液压机的操作可以灵活调整，适用于不同形状和尺寸的工件。
4. 结语液压机作为一种利用液体传递能量的机械设备，具有多种功能主治。
其基本工作原理为帕斯卡原理，通过液体的流动和压力传递，实现各种工艺操作。
液压机广泛应用于工业生产中的冲压、弯曲、拉伸、剪切等工序，为工业生产提供了高效、精确和稳定的机械动力。

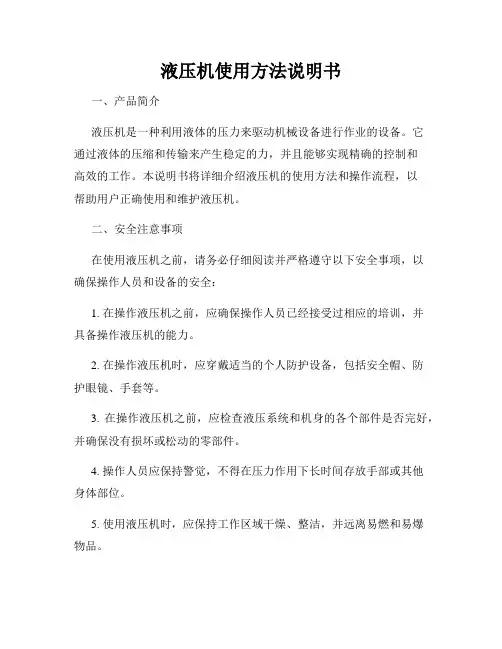

液压机使用方法说明书
液压机使用方法说明书一、产品简介液压机是一种利用液体的压力来驱动机械设备进行作业的设备。
它通过液体的压缩和传输来产生稳定的力，并且能够实现精确的控制和高效的工作。
本说明书将详细介绍液压机的使用方法和操作流程，以帮助用户正确使用和维护液压机。
二、安全注意事项在使用液压机之前，请务必仔细阅读并严格遵守以下安全事项，以确保操作人员和设备的安全：1. 在操作液压机之前，应确保操作人员已经接受过相应的培训，并具备操作液压机的能力。
2. 在操作液压机时，应穿戴适当的个人防护设备，包括安全帽、防护眼镜、手套等。
3. 在操作液压机之前，应检查液压系统和机身的各个部件是否完好，并确保没有损坏或松动的零部件。
4. 操作人员应保持警觉，不得在压力作用下长时间存放手部或其他身体部位。
5. 使用液压机时，应保持工作区域干燥、整洁，并远离易燃和易爆物品。
6. 禁止使用未经授权的配件或进行未经授权的改装，以免引起设备故障或安全事故。
三、主要部件及其功能1. 液压系统：负责提供压力，并通过压力控制阀实现力的控制。
2. 液压缸：通过液体的压力来产生力，并驱动相应的工作机构进行工作。
3. 操作台：用于操作液压机，包括控制按钮、显示屏等。
四、使用方法1. 准备工作a. 检查液压机的液压油是否充足，并确保油质清洁。
b. 检查液压系统的各个部分是否紧固、连接正常。
c. 确认工作区域干燥、整洁，没有杂物和障碍物。
2. 启动液压机a. 按下液压机的启动按钮，等待液压系统启动并达到工作压力。
b. 检查液压机的压力表，确保压力处于安全范围内。
3. 操作液压机a. 根据具体工作要求，选择合适的操作模式和工作参数。
b. 操作液压机的操控杆或按钮，控制液压缸的运动，实现所需的工作作业。
4. 完成工作a. 当工作完成后，及时停止液压机的运行，并关闭液压系统的电源。
b. 清理工作区域，检查液压机的各个部件是否正常，及时进行维护保养。
五、维护保养1. 定期检查液压机的液压油，确保油质清洁，并根据需要进行更换。
《液压机液压系统》课件
1 液压系统泄漏问题
2 液压系统压力不稳定
如何识别和解决液压系统中
问题
3 液压系统动作不灵敏
问题
的泄漏问题，确保系统的稳
探索液压系统压力不稳定的
分析液压系统动作不灵敏的
定和高效运行。
原因，并提供解决方案，确
常见原因，提供调整和优化
保系统的可靠性和安全性。
方案，提升系统的响应速度。
四、液压系统维护保养
1
液压系统的清洗
有效的清洗液压系统是保证系统正常运行的关键，掌握清洗的技巧和注意事项。
2
液压统的维护
定期维护液压系统，检查和更换关键元件，延长系统的使用寿命和可靠性。
3
液压系统的保养
提供液压系统的日常保养建议，包括液压油的更换和系统的清洁保养。
五、液压机的应用领域
工业领域
液压机在工业生产中的广泛应用，包括冲压、弯曲、剪切和成型等多个工艺。
3
液压系统未来的应用
展望液压系统在未来的应用领域，如航空 航天、军事和医疗等。
七、液压机液压系统常用英文词汇
pump accumulator pressure gauge hydraulic motor
valve filter flow meter hydraulic actuator
cylinder hose hydraulic fluid
二、液压机液压系统基本组成
1
液压系统的基本组成
液压系统由液压液源、控制元件、执行元件和辅助元件组成，实现液体的传输和 控制。
2
液压系统的工作原理
液压系统通过泵将液体产生的压力传递给执行元件，从而产生力和运动。
3
液压系统的元件
液压系统包括液压泵、液压阀、液压缸、储能器、过滤器、软管等元件。

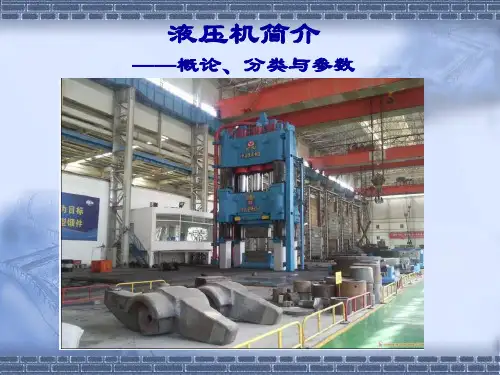

液压机简介
预应力钢丝缠绕式机架 钢筋混凝土式机架（1953630MN+1000KN+(上海)50MN）
各种工艺用途的液压机
自由锻造压机 模锻压机 挤压液压机 板料冲压机 板料折弯液压机 压制液压机 层压液压机 其他液压机
自由锻造压机
功能：主要用于完成自由锻造工艺、通过 砧子等简单工具使钢锭或钢坯产生塑性变 形，以获得所需锻件。
双动薄板拉伸液压机
功能:主要用于板材的伸拉伸工艺，如制造各种容器和汽车大型覆盖件。 特点：内外两个互动横梁，拉伸动梁在里边，压边动梁在外边。除了液压 垫和顶杆外、还有移动工作台 双动拉伸压机可以通过定位销或者拉杆将拉伸和压边动梁联为一体。
单动压机利用液压垫拉伸工艺示意图
双动液压机拉伸示意图
万能四柱压机
锻造操作机
功能：夹持坯料，旋转坯料 锻造操作机一般具有 5 个动作：钳口启闭、钳杆旋转、钳杆 平行升降、钳杆倾斜、大车行走。根据需要还可增加台架 旋转、钳杆侧移。
按行走方式：有轨式、无轨式
有轨式锻造操作机
无轨式锻造操作机
锻造操作机的主要技术参数
德国pahnke公司的有轨操作机的主要技术参数
锻压液压机分类
字母及代号
类别 字母 代号 机械压 力机 J 液压机 Y 自动锻 压机 Z 锤 C 锻机 D 剪切机 Q 弯曲矫 正机 W 其他 T
•通用特性代号
K
数控
Z
自动
R
液压
Q
气动
G
高速
M
精密
各种液压机参数系列
压机的本体结构与机架形式：
本体：机架、液压缸部件、运动部分、导 向装置 及其他辅助装置（顶出装置、穿 孔装置、移动工作台、加热保温装置等）。 机架：形式上：立式和卧式 组成方式：梁柱组合式、单柱式、 框架式、钢丝缠绕式、圆筒式、钢筋混凝 土浇筑式等
液压机的工作原理
液压机的工作原理液压机是一种常见的工业设备，广泛应用于冶金、机械、建筑等行业中。
它通过液压原理实现力的传递和控制，在工业生产中起到重要的作用。
下面将详细介绍液压机的工作原理，并按照以下几个方面进行分点阐述。
1. 液压机的概述：- 液压机是一种利用液体传递力的机械设备，它通过压力的转换和传递实现工作。
- 液压机一般由液压系统、工作台、压力表、控制阀等组件组成。
2. 液压系统：- 液压系统是液压机的核心部件，它包括液压泵、液压缸、液压管路和液压油箱等。
- 液压泵负责将液压油从油箱中抽出，并通过液压缸将液压油压力转换为力的输出。
- 液压管路负责连接液压泵和液压缸，传递液压力。
3. 工作台：- 工作台是液压机上用于加工材料的平台，通常由金属材料制成。
- 工作台在液压机的工作过程中承受压力，并通过液压缸的工作来实现下压或抬升。
4. 压力表：- 压力表是用于测量液压机工作过程中压力的仪表。
- 压力表通常安装在液压系统中的管路上，可以提供压力的实时数据。
5. 控制阀：- 控制阀是控制液压机工作的关键部件，它可以控制液压系统中液压油的流动方向和流量大小。
- 控制阀根据工作需要的压力信号调节液压泵的工作状态，使液压机得以正常工作。
6. 液压机的工作流程：- 当液压泵工作时，液压油从油箱中被抽出，并通过液压管路进入液压缸。
- 在液压缸内液压油的压力作用下，工作台实现下压或抬升，对材料进行加工。
- 当液压泵停止工作时，液压缸内的压力会通过液压缸的回油口返回油箱，液压机停止工作。
7. 液压机的优势：- 液压机具有较高的工作稳定性和可靠性，可以实现精确的力控制。
- 液压机具有较高的功率密度，可以在较小的体积内产生较大的压力和力矩。
- 液压机的调节和控制相对简单，可以根据工作需求进行灵活的调整。
在总结液压机的工作原理时，需要强调液压原理的重要性以及各个组件之间的相互作用。
液压系统的工作原理是液压机能够正常工作的基础，而液压泵、液压缸和控制阀等组件的协调配合使液压机能够实现力的精确控制。
液压机的工作原理
液压机的工作原理引言概述：液压机是一种利用液压传动原理，通过液体介质传递力量来实现工作的机械设备。
液压机具有结构简单、工作平稳、力量大、调节方便等优点，在工业生产中得到广泛应用。
本文将详细介绍液压机的工作原理。
一、液压机的基本构造1.1 液压机的主要组成部份液压机主要由液压系统、工作台、压力传感器和控制系统等组成。
液压系统包括液压泵、液压缸、液压阀等。
工作台是液压机的工作平台，用于放置工件。
压力传感器用于测量液压机施加的压力大小。
控制系统用于控制液压机的运行。
1.2 液压系统的工作原理液压系统是液压机的核心部份，它通过液体介质传递力量。
液压泵将液体介质从油箱中抽取出来，通过液压阀控制液体的流动方向和流量，进而控制液压缸的运动。
当液体介质进入液压缸时，液压缸的活塞会受到液体介质的压力作用而产生运动，从而实现对工件的加工或者成形。
1.3 液压机的压力控制液压机的压力控制是通过液压系统中的压力传感器和控制系统实现的。
压力传感器能够实时测量液压机施加的压力大小，并将信号传输给控制系统。
控制系统根据压力信号进行反馈控制，调节液压系统中的液压阀，从而控制液压机施加的压力。
二、液压机的工作过程2.1 液压机的启动液压机的启动是通过控制系统控制液压泵的启动来实现的。
当控制系统接收到启动信号后，会控制液压泵开始工作，将液体介质抽取到液压系统中。
2.2 液压机的加工过程液压机的加工过程是指液压机对工件进行加工或者成形的过程。
在加工过程中，控制系统会根据加工要求控制液压阀，调节液压缸的运动速度和加工压力。
液压缸的活塞受到液体介质的压力作用而产生运动，对工件施加相应的压力，从而实现对工件的加工或者成形。
2.3 液压机的住手液压机的住手是通过控制系统控制液压泵的住手来实现的。
当加工完成或者需要住手时，控制系统会控制液压泵住手工作，液压系统中的液体介质住手流动，液压缸住手运动，从而实现液压机的住手。
三、液压机的应用领域3.1 金属加工领域液压机在金属加工领域中被广泛应用，如冲压、弯曲、拉伸、剪切等工艺。
液压机的工作原理
液压机的工作原理引言概述：液压机是一种利用液体传递能量来实现工作的机械设备。
其工作原理是利用液体在封闭的管道中传递压力，从而实现机械运动。
液压机广泛应用于各种领域，如冶金、建筑、机械等。
下面将详细介绍液压机的工作原理。
一、液压机的基本组成1.1 液压泵：液压泵负责将液体从液压油箱抽取并输送到液压系统中。
1.2 液压缸：液压缸是液压机的执行部件，通过液体的压力来推动活塞运动。
1.3 液压阀：液压阀用来控制液体的流向和压力，实现液压系统的各种功能。
二、液压机的工作原理2.1 液体传递压力：液压机工作时，液压泵将液体从油箱吸入，通过管道输送到液压缸中。
液体在缸内形成压力，推动活塞运动。
2.2 压力传递力量：液体在液压缸中形成的压力会推动活塞向前或向后运动，从而实现机械装置的工作。
2.3 控制阀控制流向：液压阀控制液体的流向和压力，通过控制阀的开关，可以实现液压机的各种功能，如升降、夹紧等。
三、液压机的优势3.1 高效性：液压机传递能量效率高，能够快速完成工作任务。
3.2 精准性：液压机可以通过控制阀精确控制压力和流量，实现精准的动作。
3.3 可靠性：液压系统结构简单，维护方便，具有较高的可靠性和稳定性。
四、液压机的应用领域4.1 冶金行业：液压机在冶金领域广泛应用，用于金属压延、成型等工艺。
4.2 建筑行业：液压机在建筑领域用于混凝土搅拌、压实等工作。
4.3 机械制造：液压机在机械制造领域广泛应用，如冲床、注塑机等。
五、液压机的发展趋势5.1 智能化：液压机将向智能化方向发展，实现自动化控制和远程监控。
5.2 节能环保：液压机将越来越注重节能和环保，采用新型液压技术和材料。
5.3 多功能化：液压机将逐渐向多功能化方向发展，满足不同行业的需求。
总结：液压机作为一种重要的机械设备，其工作原理是利用液体传递压力来实现机械运动。
通过液压泵、液压缸和液压阀等组成部件的协同作用，液压机在各个领域发挥着重要作用。
未来，液压机将继续向智能化、节能环保和多功能化方向发展，为工业生产带来更多便利和效益。
液压机的工作原理
液压机的工作原理液压机是一种利用液体传递力量和控制的机械设备，广泛应用于各个工业领域。
它通过液体的压力来传递力量，实现各种加工和控制的功能。
下面将详细介绍液压机的工作原理。
一、液压机的基本组成液压机主要由液压系统、动力系统、执行机构和控制系统组成。
1. 液压系统：液压系统由液压泵、液压缸、液压阀等组成。
液压泵负责将机械能转化为液压能，液压缸将液压能转化为机械能，液压阀用于控制液压系统的流量和压力。
2. 动力系统：动力系统提供液压机的动力源，通常使用电动机或者内燃机。
3. 执行机构：执行机构是液压机的工作部份，用于完成加工和控制的任务。
常见的执行机构有液压缸、液压马达、液压马达等。
4. 控制系统：控制系统用于控制液压机的运行和工作过程，包括手动控制和自动控制两种方式。
二、液压机的工作原理液压机的工作原理基于帕斯卡定律，即在一个封闭的液体系统中，施加在液体上的压力会均匀传递到液体的各个部份。
液压机的工作过程如下：1. 压力传递：当液压泵工作时，液体被泵入液压缸中，使液压缸内的液体产生压力。
根据帕斯卡定律，液体的压力会均匀传递到液压缸的各个部份，包括活塞和活塞杆。
2. 动力转换：液压缸内的液体压力作用在活塞上，使活塞产生运动。
如果液压缸是单作用液压缸，液体只能推动活塞运动的一个方向；如果液压缸是双作用液压缸，液体可以推动活塞运动的两个方向。
3. 动力输出：活塞杆与被加工物体连接，当活塞运动时，通过活塞杆传递的力量可以对被加工物体进行压缩、拉伸、弯曲等加工操作。
4. 控制系统：液压机的控制系统可以手动或者自动控制液压泵、液压缸等执行机构的运行。
手动控制通常使用手柄、按钮等操作元件，自动控制则根据预设的程序和传感器信号来实现。
三、液压机的应用领域液压机广泛应用于各个工业领域，包括冶金、机械、汽车、航空航天、建造等。
1. 冶金行业：液压机在冶金行业中常用于金属材料的压制、拉伸、剪切等加工操作，如铸件的压力铸造、金属板的弯曲等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）、按机身结构分类 梁柱组合式：横梁与立柱组成一个刚性的封闭框 架，以承受液压机的全部工作载荷。分为四柱、 双柱、三柱和单柱，以三梁四柱式最常见。 整体框架式：支承机构为铸造结构或钢板焊接结 构。 （4）、按传动形式分类 泵直接传动：多为中、小型液压机； 泵＋蓄能器传动：高压液体集中供应。 （5）、按操纵方式分类 手动、半自动、自动。
（2）、横梁 包括上横梁、下横梁（工作台）和活动横梁 （滑块）。 横梁通常为上、下封闭的箱形结构件。在安装 液压缸、立柱等处，做成圆筒形。为提高横梁刚 度，设置了若干肋板，肋板呈网络形或辐射形布 置。 上横梁和活动横梁，一般根据“等强度梁”概 念，设计成中部高度较两端稍高的形式。
Hale Waihona Puke （3）、液压缸 液压缸主要分为柱塞式和活塞式。图4－8。 柱塞式结构简单，但只能单向运动，反向运动 需借助其它装置； 活塞式应用最广泛，可两个方向动作，即能完 成工作行程，又能完成回程。但缸的内表面需全 长加工，精度要求高，结构复杂。
3、液压机分类 （1）、按用途分类，分为十类。 手动液压机；锻造液压机；冲压液压机； 校正压装液压机；层压液压机；挤压液压机； 压制液压机；打包、压块液压机； 一般用途液压机：各种万能式通用液压机； 其它液压机：用于各种专用工序，如电缆包覆、 模具研配等。 （2）、按动作方式分类： 上压式、下压式、双动或三动式、特种。
7、活动横梁运动速度 分为工作行程速度、空行程速度和回程速度。 工作行程速度根据工艺要求确定，空行程速度 和回程速度要大一些，以提高生产效率。 8、允许最大偏心距 工件变形阻力接近公称压力时，允许的最大偏 心值。 9、顶出器公称压力及行程 液压机装有的顶出器，其压力及行程可按工艺 要求确定。
§3－3液压机的结构 本节以梁柱组合式液压机为例，进行介绍。 1、本体结构 主要包括横梁、液压缸、立柱等。图4－4。 （1）、机身 四立柱机身主要由上、下横梁和四根立柱组成， 图4－5 。 立柱是液压机重要的受力部件，同时又是活动 横梁的导向件。故，要求有足够的强度和刚度， 表面有足够的精度、较低的表面粗糙度和硬度。 立柱与横梁之间的连接方式有双螺母式、台肩 式和锥套式。
2、操纵及液压系统 液压系统除了工作缸之外，还有液压泵，作用 是提供高压液体。 除此之外，各种阀门在液压系统中的控制作用 非常关键。 以Y32－300型液压机为例，说明其操纵控制。图 4－9。
（1）、顶出缸回程：阀3转到“回程”，泵输出 的压力油首先进入顶出缸上腔，使顶出缸回程。 油压继续上升，推开止回阀4，进入阀5，若阀5 处于“停止”位置，则压力油排入油箱。 （2）、滑块空行程向下：换向阀5手柄转到“工 作”位置，压力油经过阀5、阀8，进入主缸上腔。 但此时，阀7关闭，主缸下腔不能排油，活塞不 动，使油路压力上升，推开阀7，使主缸下腔排 油，流回油箱，活塞带动横梁向下运动。 此阶段，由于横梁自重，运动速度较快，上腔 形成负压，打开充液阀9，自动向上腔充液。 充液阀是一个弹簧作用的阀门，负压使其打开， 弹簧使其关闭。
2、液压机特点 （1）、易于实现很大的工作压力、较大的工作空 间和较长的工作行程。 （2）、在行程的任何位置，均可产生压力机额 定的最大压力； （3）、可以用阀门来调节油路压力，从而调节 力的输出，不易超载； （4）、滑块总行程可以在一定范围内任意改变， 可以停在任何位置； （5）、滑块速度可以通过调节油流量，在较大 范围内无级调节； （6）、工作平稳，撞击、振动和噪音小。
4、型号表示 第一个字母：类别代号，液压机为Y； 第二个字母：同一型号的变型顺序（A、B、C）； 第三个数字：组型系列号； 第四个数字：主参数，用最大总压力的吨位表示； 第五个字母：改型顺序号。
例如：YB32－300 Y为液压机，B为第二次变型，32为四柱液压机， 300为总压力300吨。
§3－2液压机的基本参数 1、最大总压力 表示液压机的压制能力 F＝ηFp η为液压机效率，常为0.8~0.9； Fp为公称压力（或公称吨位）： Fp＝p0×A0 P0为工作液压力，A0为活塞面积。
（6）、中间停止：手柄转到“停止”，油路卸 压，主缸下腔油液被阀7封闭，活塞使横梁很稳 定地停在某一位置上。 （7）、顶出缸顶出工件：阀3的手柄转至“顶出” 位置，压力油使顶出缸活塞上行，完成顶出工件 的动作。
（3）、工作行程：滑块运动速度下降，充液阀 关闭，油路压力继续上升，推动活塞向下运动， 对工件施压。工作压力由溢流阀1控制。 （4）、保压：手柄换至“停止”位置，阀8将压 力油封闭在主缸上腔，产生保压作用，而泵输出 的油液，通过阀5排回油箱。 （5）、回程：手柄换至“回程”，压力油进入 主缸下腔，同时，控制油路打开止回阀8，使工 作缸上腔卸压。充液阀活塞向下，打开充液阀， 活塞上腔的油大量排入充液油箱，实现快速回程。
液压机介绍
§3－1液压机工作原理、特点及分类 1、工作原理 液压机是根据帕斯卡原理制成的，利用液体压力来 传递能量，以实现各种压力加工变形。 液压机分为油压机和水压机。 油压机：工作介质为液压油； 水压机：工作介质为乳化液，乳化液由98％水＋ 2％乳化脂混合而成。 其原理如图4－1所示。
在小柱塞上施加的力F1产生一个压强p，封闭 容器内各处压强相等，方向垂直于容器表面，故， 在大柱塞表面各处均受压强力的作用，此压强产 生一个向上推力F2： F2＝ F1×A2/ A1 由于A2＞ A1，故， F2 ＞ F1。 即：大柱塞上获得了一个较大的力。
2、工作液压力P0 指液压油路提供的工作液的单位压力 P0越高，液压机最大总压力越大，但需考虑密封 件的承受能力。
3、最大净空距H 活动横梁停在上限位时，其下表面至工作台上 表面的距离。 4、最大行程S 指横梁能够移动的最大距离。 5、工作台尺寸（长×宽） 工作台面上可以利用的有效尺寸。 6、回程力 活动横梁回程时要克服的各种阻力和运动部件 的重力。
