恒温恒湿实验室空调设计系统

恒温恒湿组合空调系统设计

四、系统调试
4.1盘管的调节
空气的温湿度参数时密切相关的，温度精度小于±1℃与湿度精度控制再±1%相比，湿度控制难度更大，因此±1％湿度所对应的温度精度小于±1％。这一点再空气H-D图上可以得到证明。换言之，控制了湿度精度就等于控制了温度精度，因此再自控程序的设置以及系统调试中，始终贯穿了湿度控制优先的原则。为保证标冷器的去湿能力，所以设定冷水阀的最小开度要特别注意。
4.2自控程序的调试
自控程序调试的实质时对各控制环节的PID参数进行设置，其中考虑到温、湿度参数的相关性及冷水阀开度对被控参数的影响，对各种温湿度情况加以分类，进行选择性控制，然后确定PID的各个设定值；同时对变频器做相应的参数设定。
2、空气处理系统设计
恒温恒湿组合风柜有出风段，中效段，风机段，冷/热水盘管段，蒸汽加湿段，回风段，初效段。新风段可能需要加设预加热器或者预表冷器。
3、自控设计
3.1房间温、湿度控制
房间温湿度传感器分别采集房间温，湿度实际值后，把信号送到多功能控制器RWX62.7034与设定值比较，根据计算结果，控制器输出相应信号自动控制冷水电动比例调节，电加热器，电极加湿器，来调节冷量，再热量，蒸汽量，使房间温、湿度达到设定范围。当湿度高于设定值时，不管温度是什么状态下，这时冷水阀打开，制冷除湿；若这时温度低于设定值时，电加热分级打开，达到恒温恒湿的效果。控制精度：温度为±1℃，湿度为±5%
RWX62.7034[SIEMENS],这里有一公司的报价：可做参考
3.2风机连锁控制
装于风机侧的压差开关测量风机是否启停，当风机停止时，此时压差开关闭合，传一个信号给RWX62.7034，停止工作。目的在于节能及安全包含，起着连锁作用。
3.3过滤网堵塞报警
分别装于初效，中效的压差开关检测二侧压差，所检测压差大于用户设定值时，此时压差开关输出一个信号，告诉用户过滤网堵塞或者需要更换。

实验室空调设计标准

实验室空调设计标准《实验室空调设计标准》前言嘿，朋友！你知道吗？在实验室这个充满神秘和科学探索的地方，空调可不仅仅是用来制冷制热的小电器，那可是相当重要的一个设备呢！咱们做实验的时候，有些东西对环境的要求可高了，温度、湿度稍微有点不对，可能就会影响实验结果，就像炒菜的时候盐放多放少都会影响味道一样。

所以啊，咱们就得有个专门针对实验室空调的设计标准，这样才能保证实验室的环境稳稳当当的，让那些科学家们可以安心做实验，探索那些神奇的科学奥秘。

适用范围这个实验室空调设计标准适用的场景可不少呢。

比如说，在化学实验室里，那些化学试剂有的可能对温度和湿度特别敏感。

像有些高精度的分析实验，试剂可能在特定的温度和湿度下才能保持稳定，不然就容易变质或者反应异常。

你可以想象一下，就像你珍藏的限量版手办，得放在合适的环境里才能保存好，要是受潮或者温度太高，那可就毁了。

生物实验室也是一样的道理。

那些细胞啊、微生物啊，在培养的时候就像是娇弱的小婴儿，环境条件必须得恰到好处。

如果空调不能很好地控制温湿度，可能这些细胞就无法正常生长繁殖，那科学家们的研究也就没法顺利进行了。

还有物理实验室，一些高精度的仪器设备，对环境的稳定性要求极高。

温度的微小波动可能就会导致仪器的测量误差增大，就像射击的时候手抖了一下，子弹就射偏了。

所以，不管是哪种类型的实验室，只要对环境温湿度有严格要求的，这个空调设计标准就适用。

术语定义1. 温湿度控制精度：简单来说，就是空调能够把温度和湿度控制在多小的范围内。

比如说，要求温度控制精度是±1℃，湿度控制精度是±5%，这就意味着空调要把温度维持在设定值上下1℃的范围内，湿度维持在设定值上下5%的范围内。

这就像你射箭，你要射中靶心周围很小的一个区域，精度越高，就越能满足实验室的需求。

2. 洁净度等级：这个是用来衡量空气中尘埃粒子等污染物的含量的。

等级越高，说明空气中的杂质越少。

在实验室里，尤其是那些对空气质量要求很高的实验室，像电子芯片制造实验室，一点点尘埃都可能让芯片报废，所以洁净度等级就特别重要。

恒温恒湿实验室设计

恒温恒湿实验室设计、规划、装修之道一、恒温恒湿实验室方案概述恒温恒湿实验室是将某一实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用标准大气的要求。

恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里的商品质量检验把关的基础设施。

恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门，按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。

纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2 ℃，相对湿度65%±2%;纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。

除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

二、方案的设计要点实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业技术人才共同参与规划。

设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。

总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。

具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。

恒温恒湿实验室总体设计规划要点1.温湿度控制范围2.温湿度控制精度3.洁净度要求4.照度要求5.设备的热湿量范围6.空调送回风方式7.空压之平衡措施8.引入新风之必要性9.系统排气的必要性10.保温隔热的措施11.设施与动力之配置12.静电、振动及噪音13.设备空间与空调间14.进出通道及更衣缓冲区之安排15.足够维护保养空间16.室内净高与楼板载重17.公害、污染与防灾18.安装及运转成本之衡量19.美观性要求20.安装成本/工期控制21.运转成本22.维护性&弹性等因数三、恒温恒湿实验室运行特点1、恒温恒湿实验室，采用直接蒸发式独立的恒温恒湿空调系统，具有系统简单、便于调节、操作管理方便、节能等优点。

恒温恒湿空气调节系统研究及设计

恒温恒湿空气调节系统研究及设计一、引言恒温恒湿空气调节系统是一种目前广泛应用于各种场合，包括住宅、商业建筑、医院、卫生室、实验室等的空气调节设备。

其作用是控制室内空气的温度和相对湿度，使之保持在一个舒适的范围内，保障室内环境的舒适性和稳定性。

本文将从系统的设计、运行原理等方面进行阐述。

二、设计方案恒温恒湿空气调节系统是由多个组成部分构成的。

设计恒温恒湿空气调节系统时需要考虑的因素包括：室内面积、人员数量、室内气流、外部气流、室内设备、室内温度和相对湿度等。

以下是一些常见的设计方案：1. 分独立设计这种设计方案将恒温恒湿空气调节系统分为两个独立的系统：温度调节系统和湿度调节系统。

这种方案的优点是可以根据不同的需要调节温度和湿度，但是它需要更多的设备和更大的空间，同时也不够经济实用。

2. 集成设计这种设计方案将恒温恒湿空气调节系统集成成一个系统，通过单一的设备来控制室内的温度和湿度。

这种方案兼具节约空间和降低成本的优点，但是操作和维护难度可能较大。

3. 分组设计这种设计方案将室内的区域划分成多个组，每个组安装一个恒温恒湿空气调节系统。

这种方案可以根据需要分别控制各个区域的温度和湿度，但是可能造成设备的浪费。

三、恒温恒湿空气调节系统运行原理恒温恒湿空气调节系统是通过不同的机制来控制室内的温度和湿度。

其中最常见的机制包括：制冷、加热、蒸发和降湿等。

1. 制冷原理制冷原理是通过制冷机将热从室内移除的过程。

制冷机在室内和室外之间循环气体，将室内热量吸收，并将其释放到室外。

制冷机可以通过切换不同的模式来调节室内的温度。

2. 加热原理加热原理与制冷原理类似，但是是将热放到室内。

加热装置通过加热元件或燃气燃烧器向室内输送热能，增加室内温度。

3. 蒸发原理蒸发原理是通过蒸发水来降低室内温度。

恒温恒湿空气调节系统会将室内的空气经过蒸发器，蒸发水能够从空气中吸收大量热，因此室内温度会降低。

4. 降湿原理降湿原理是通过湿度控制器来降低室内空气的相对湿度。

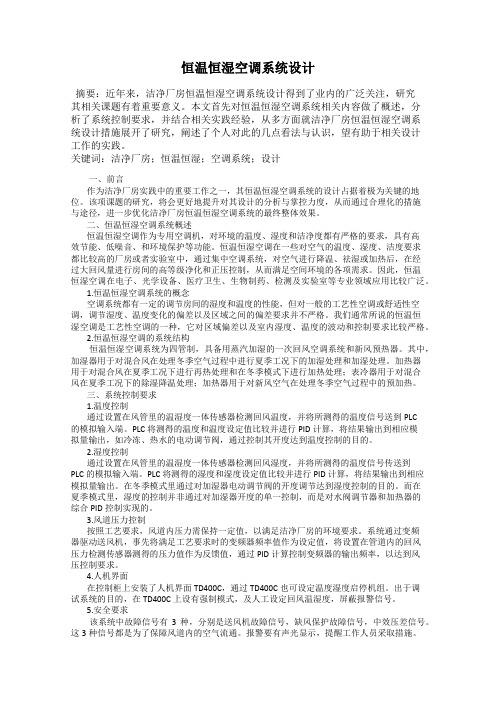

恒温恒湿空调系统设计

恒温恒湿空调系统设计摘要：近年来，洁净厂房恒温恒湿空调系统设计得到了业内的广泛关注，研究其相关课题有着重要意义。

本文首先对恒温恒湿空调系统相关内容做了概述，分析了系统控制要求，并结合相关实践经验，从多方面就洁净厂房恒温恒湿空调系统设计措施展开了研究，阐述了个人对此的几点看法与认识，望有助于相关设计工作的实践。

关键词：洁净厂房；恒温恒湿；空调系统；设计一、前言作为洁净厂房实践中的重要工作之一，其恒温恒湿空调系统的设计占据着极为关键的地位。

该项课题的研究，将会更好地提升对其设计的分析与掌控力度，从而通过合理化的措施与途径，进一步优化洁净厂房恒温恒湿空调系统的最终整体效果。

二、恒温恒湿空调系统概述恒温恒湿空调作为专用空调机，对环境的温度、湿度和洁净度都有严格的要求，具有高效节能、低噪音、和环境保护等功能。

恒温恒湿空调在一些对空气的温度、湿度、洁度要求都比较高的厂房或者实验室中，通过集中空调系统，对空气进行降温、祛湿或加热后，在经过大回风量进行房间的高等级净化和正压控制，从而满足空间环境的各项需求。

因此，恒温恒湿空调在电子、光学设备、医疗卫生、生物制药、检测及实验室等专业领域应用比较广泛。

1.恒温恒湿空调系统的概念空调系统都有一定的调节房间的湿度和温度的性能，但对一般的工艺性空调或舒适性空调，调节湿度、温度变化的偏差以及区域之间的偏差要求并不严格。

我们通常所说的恒温恒湿空调是工艺性空调的一种，它对区域偏差以及室内湿度、温度的波动和控制要求比较严格。

2.恒温恒湿空调的系统结构恒温恒湿空调系统为四管制，具备用蒸汽加湿的一次回风空调系统和新风预热器。

其中，加湿器用于对混合风在处理冬季空气过程中进行夏季工况下的加湿处理和加湿处理。

加热器用于对混合风在夏季工况下进行再热处理和在冬季模式下进行加热处理；表冷器用于对混合风在夏季工况下的除湿降温处理；加热器用于对新风空气在处理冬季空气过程中的预加热。

三、系统控制要求1.温度控制通过设置在风管里的温湿度一体传感器检测回风温度，并将所测得的温度信号送到PLC的模拟输入端。

解析高精度恒温恒湿洁净室的空调设计

解析高精度恒温恒湿洁净室的空调设计解析高精度恒温恒湿洁净室的空调设计摘要:介绍恒温恒湿空调系统的特点,结合工程实例,分析高精度恒温恒湿空调系统的空气处理方案与控制方案,实现温度偏差控制在0.2e以内,相对湿度控制在10%以内的目标,具有一定的应用价值。

关键词恒温恒湿;空调;高精度;节能;洁净度中图分类号：S611 文献标识码：A 文章编号：恒温恒湿空调是一种工艺性空调,主要用于将室内的温度、湿度、洁净度及空气流速控制在高精度范围内,以满足工业生产、科学研究等特殊场合对室内环境的要求。

随着社会经济的发展,各行各业科技与生产要求越来越严格, 特别是要求保持恒定的室内温度和湿度，以满足工艺条件下，高精确度的温度和湿度的空调需求增加的。

CRAC 广泛应用于严格的控制要求的环境，如计量测试实验室，数据中心，电力控制中心，UPS室，档案室，洁净室，测试和实验室，电子组件生产线[1]。

为了同时控制的温度和湿度的空调系统必须具有加热，加湿，冷却，除湿功能和自动控制系统。

要保证达到的控制精度和区域内的温度和湿度均匀，比普通中央空调，换气次数的送风要求和送风温差[2]。

恒温，恒湿系统常常是连续运行，能耗高。

如何系统的温度，湿度，控制精度高，同时恒定的温度和湿度的空调系统节能优化设计，是广大工程技术人员所面临的问题。

1 高精度恒温恒湿系统的设计要求和方案本项目来源于某研究院办公实验大楼的集中空调设计改造工程。

此办公楼的实验室用于存放、使用测试计量用基准物件,对实验室内温湿度条件、出风速度、温度场均匀性等参数均有高精度要求。

空调总面积1 000m2,实验室20间,全年需保持恒温恒湿。

项目要求房间基准温度20e,根据房间功能的不同,温度波动要求在±0.2~±2e不等;房间湿度:50%±10%;房间噪声:<50dB;个别房间风速有特殊要求。

1.1 空气处理方案采用全空气一次回风系统,根据地理位置的不同和控制精度的差异分3个区控制。

纺织业恒温恒湿实验室的空调系统浅析

牌高精度恒温恒湿机，调节精度可达２ ℃± ｌ℃ 其０
１两种空调系统结构分析
１１恒温恒湿空调机．恒温恒湿空调机又称一体机，集制冷机、蒸发器、热器、加湿器、风机等于一体，一般以柜机的加
和６％±２，进口品牌恒温恒湿空调机设计更为合５％
理，同时优化了部件的材质、提高了加工精度、用采
外新风，一年四季它的空气状态是变化的，但是无
论由回风段进入喷淋室的空气状态如何变化，只要
通过调节喷淋水温都可以使风机段近挡水板处（又称
根据传感器所测得的试验室实际温湿度与设定
值之差异，控制（开启或关闭）制冷、加热、加湿、
露点室）的空气达到试验室设定温湿度的露点状态，
变化，指挥恒温恒湿空调机各部件工作，使试验室的温湿度达到要求。由于其占地面积小，安装使用方便，操作灵活，因此颇受用户欢迎。在上世纪八、九十年代国产的恒温恒湿机的调节精度，最高为２ ℃ ０
± ２ ℃和６％± ５，近几年国内市场出现了国际品５％
度，这就是恒露点控制。
２２水啧淋空调室系统的特点是恒露点控制．
（）１进入喷淋段的空气与水滴进行充分的湿热交
（２）通过对饱和空气进行等湿加热可以使它达到所要求的温湿度，例如实验室工作区域所要求的温度
为２ ℃± ｌ。相对湿度为６％± ２，这种空气状０Ｃ５％态的露点温度是ｌ． ℃。对ｌ． ℃，１０３５３５０％的空气进行等湿加热（不变）２。时它的相对湿度为ｄ至０Ｃ

高精度恒温恒湿空调系统的优化设计

高精度恒温恒湿空调系统的优化设计摘要：本文强调了温湿度控制和化霜对空调系统的重要性，通过分析当前市场空调系统存在的问题，针对性地提出了一种温湿度控制精准、化霜时不会出现能量衰减的高精度恒温恒湿空调系统。

关键词：恒温恒湿、化霜、调温1、概述由于经济的飞速发展，国家产业的升级，随着国家制造以及创新的发展，越来越多的试验以及工艺需要越来越高的温湿度环境要求，对于超高精度恒温恒湿空调空调系统有越来越多的市场，超高精度恒温恒湿空调空调系统应用于特殊工艺要求、实验室等需要空调环境有高精度要求的空调场所。

然而现有的恒温恒湿空调空调系统运行时对空调的温湿度难以实现精准的控制，且传统的恒温恒湿空调空调系统在进行化霜处理时，整个空调系统会出现较大的能量衰减，进而影响空调空调系统的使用效果。

2、高精度恒温恒湿空调系统的优化设计2.1总体设计高精度恒温恒湿空调系统包括室内机和室外空调系统模块。

室内机包括机箱、由左至右依次形成于机箱内的混合室、过滤室、蒸发室、预加热室、加湿室、调温加热室及出风段。

室外空调系统模块包括室外机单元、化霜单元、调温单元、恒温水加湿单元。

化霜单元与室外机单元相配合，恒温水加湿单元用于对加湿室进行加湿操作，调温单元用于对蒸发室进行供热或供冷，过滤室内设有过滤网和活性炭层，用以对空气进行过滤，调温加热室和预加热室内分别设有电加热片，对进入调温加热室内的风进行加热。

2.2温湿度的精准控制技术调温单元包括冷凝回路和加热回路，且冷凝回路和加热回路分别有部分置于蒸发室内，对蒸发室内部进行温度和湿度的调节。

加热回路包括加热主管和加热分路，加热分路与换热出流分管相连通，加热主管则与第一流体主管连通形成封闭的回路。

冷凝回路包括冷凝主管和冷凝分路，冷凝分路与换热入流分管相连通，冷凝主管一端与第二流体主管连通，另一端与第一流体主管连通形成闭合的回路。

冷凝回路和加热回路上分别设有阀门，用于分别控制冷凝回路和加热回路的开启或关闭。

某高精度恒温恒湿实验室的空调设计

某高精度恒温恒湿实验室的空调设计杭州市建筑设计研究院腾亮浙江省出入境检验检疫局娄邵荣摘要介绍了某高精度恒温恒湿实验室空调系统冷热源的选择、气流组织、自动控制系统的设计。

针对系统实际运行中的异常情况，提出了改进设计的一些措施。

关键词恒温恒湿高精度空调设计运行air-conditioning design of a high precision and constanttemperature and humidity laboratoryabstract describes the selection of cold and heat sources, air distribution, automatic control design of the laboratory. Puts forward some options on improving the design against the abnormal conditions in operation. Keywords constant temperature and humidity, high precision, air-conditioning, design, operation1系统设计1.1程概况某省出入境检验检疫局承担全省出人境货物、动植物及人员的检验检疫工作。

作为纺织品进出口大省，该局纺织品的检验工作十分重要，任务相当繁重。

为了保护贸易双方的合法权，保证进出口纺织品质量，该局作为法定检验机构，必须从技术上保证检验的公正性、规范性和权威性。

检测环境温度、湿度的变化对纺织品的各项技术指标均有很大的影响，为此《纺织品的调湿和试验用标准大气》（GB 6529- 86）对纺织品物理或性能测定之前的调湿和测定时的大气条件作出了严格的规定，要求以试验用温带标准大气的一级标准即温度为（2012）℃、相对湿度为（6512）％的大气作为检测时的环境条件。

恒温恒湿实验室装修设计

恒温恒湿实验室装修设计的目的就是采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制。

我们来看下恒温恒湿实验室装修设计。

一、恒温恒湿实验室装修设计概述恒温恒湿实验室是将某一实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用标准大气的要求。
