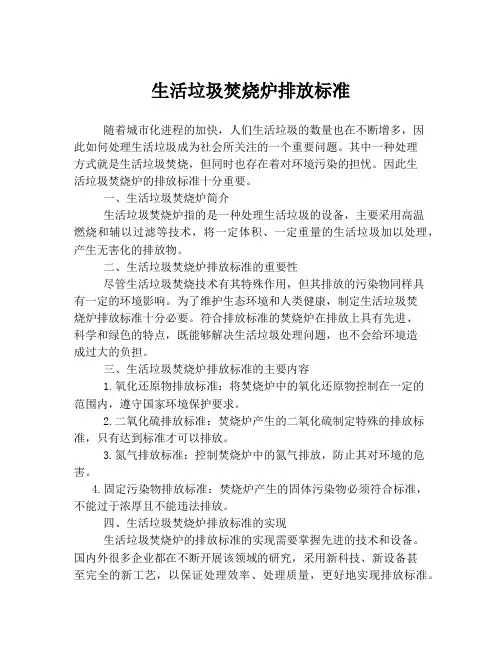

生活垃圾焚烧炉排放标准

生活垃圾焚烧炉排放标准随着城市化进程的加快,人们生活垃圾的数量也在不断增多,因此如何处理生活垃圾成为社会所关注的一个重要问题。
其中一种处理方式就是生活垃圾焚烧,但同时也存在着对环境污染的担忧。
因此生活垃圾焚烧炉的排放标准十分重要。
一、生活垃圾焚烧炉简介生活垃圾焚烧炉指的是一种处理生活垃圾的设备,主要采用高温燃烧和辅以过滤等技术,将一定体积、一定重量的生活垃圾加以处理,产生无害化的排放物。
二、生活垃圾焚烧炉排放标准的重要性尽管生活垃圾焚烧技术有其特殊作用,但其排放的污染物同样具有一定的环境影响。
为了维护生态环境和人类健康,制定生活垃圾焚烧炉排放标准十分必要。
符合排放标准的焚烧炉在排放上具有先进、科学和绿色的特点,既能够解决生活垃圾处理问题,也不会给环境造成过大的负担。
三、生活垃圾焚烧炉排放标准的主要内容1.氧化还原物排放标准:将焚烧炉中的氧化还原物控制在一定的范围内,遵守国家环境保护要求。
2.二氧化硫排放标准:焚烧炉产生的二氧化硫制定特殊的排放标准,只有达到标准才可以排放。
3.氮气排放标准:控制焚烧炉中的氮气排放,防止其对环境的危害。
4.固定污染物排放标准:焚烧炉产生的固体污染物必须符合标准,不能过于浓厚且不能违法排放。
四、生活垃圾焚烧炉排放标准的实现生活垃圾焚烧炉的排放标准的实现需要掌握先进的技术和设备。
国内外很多企业都在不断开展该领域的研究,采用新科技、新设备甚至完全的新工艺,以保证处理效率、处理质量,更好地实现排放标准。
五、生活垃圾焚烧炉排放标准的价值制定生活垃圾焚烧炉排放标准,仅仅是为了控制其污染排放吗?其实远不止如此。
随着环保法制的完善和执法力度的加强,按照规范进行生活垃圾焚烧,有助于形成环保产业,促进经济发展,同时也可以提高市场的竞争力。
总之,根据科学技术和国家环保政策要求,制定生活垃圾焚烧炉排放标准,不仅能满足现在对生活垃圾处理的需求,还能对未来环境保护和环保产业开发做出更大的贡献。
生活垃圾焚烧余热锅炉

生活垃圾焚烧余热锅炉
生活垃圾焚烧余热锅炉是一种将生活垃圾焚烧产生的余热用于发电和供暖的环
保设备。
随着城市化进程的加快和人口的增加,生活垃圾处理成为了一个大问题。
传统的填埋和焚烧处理方式不仅浪费资源,还会对环境造成污染。
而生活垃圾焚烧余热锅炉的出现,为生活垃圾处理带来了新的解决方案。
生活垃圾焚烧余热锅炉的工作原理是将生活垃圾通过高温焚烧,产生的热能用
于发电和供暖。
在焚烧过程中,通过余热锅炉将热能转化为蒸汽,驱动发电机发电,同时利用余热进行供暖。
这种方式不仅可以减少生活垃圾对环境的污染,还可以有效利用资源,实现能源循环利用。
生活垃圾焚烧余热锅炉的应用可以有效缓解城市垃圾处理压力,减少填埋场的
占地面积,减少焚烧产生的二氧化碳排放。
同时,通过发电和供暖,还可以为城市提供清洁能源和热能,为城市环境改善和经济发展做出贡献。
然而,生活垃圾焚烧余热锅炉也面临一些挑战。
首先是焚烧过程中产生的废气
和废渣处理问题,需要采取科学有效的措施进行处理,以确保环境不受污染。
其次是设备的投资和运营成本较高,需要政府和企业共同努力,制定政策和措施,推动生活垃圾焚烧余热锅炉的推广和应用。
总的来说,生活垃圾焚烧余热锅炉是一种环保、高效的生活垃圾处理方式,可
以有效缓解城市垃圾处理压力,减少环境污染,为城市提供清洁能源和热能。
在未来的发展中,我们期待生活垃圾焚烧余热锅炉能够得到更广泛的应用,为城市可持续发展做出更大的贡献。
生活垃圾焚烧余热锅炉

生活垃圾焚烧余热锅炉
生活垃圾一直以来都是城市管理的一大难题,如何处理和利用生活垃圾成为了各地政府和环保部门的头疼问题。
而生活垃圾焚烧余热锅炉作为一种新型的垃圾处理设备,正在逐渐成为解决生活垃圾问题的有效途径。
生活垃圾焚烧余热锅炉是一种将生活垃圾进行高温焚烧,利用垃圾燃烧产生的余热来进行能源回收的设备。
它不仅可以有效处理生活垃圾,减少垃圾对环境的污染,还可以利用余热产生蒸汽或热水,用于供暖或发电。
这种设备不仅可以减少对传统能源的依赖,还可以有效利用生活垃圾中的有机物质,实现资源的再利用。
生活垃圾焚烧余热锅炉的出现,为城市垃圾处理带来了新的思路和方法。
它不仅可以减少垃圾填埋对土地资源的占用,还可以减少垃圾焚烧对空气质量的影响,同时还可以减少对传统能源的消耗。
这种设备的运用,可以有效提高生活垃圾处理的效率,减少对环境的污染,实现资源的循环利用。
然而,生活垃圾焚烧余热锅炉在运行过程中也存在一些问题,比如焚烧过程中产生的废气排放、余热回收利用技术等方面的问题。
因此,在推广和应用生活垃圾焚烧余热锅炉的过程中,需要加强技术研发和设备改进,提高设备的运行效率和环保性能。
总的来说,生活垃圾焚烧余热锅炉作为一种新型的垃圾处理设备,具有很大的发展潜力。
它不仅可以有效解决城市生活垃圾处理难题,还可以实现资源的循环利用,减少对环境的污染,是一种具有广阔前景的环保技术。
希望在未来的发展中,生活垃圾焚烧余热锅炉能够得到更广泛的应用和推广,为城市环境和资源保护作出更大的贡献。
垃圾发电厂余热锅炉工作流程

垃圾发电厂通常通过焚烧垃圾产生热能,并将其中的余热用于发电或供热。
其中,余热锅炉是将焚烧过程中产生的高温废气余热转化为蒸汽,驱动汽轮机发电的设备。
以下是垃圾发电厂余热锅炉的一般工作流程:1.垃圾焚烧:垃圾发电厂首先收集和处理城市生活垃圾,将垃圾投入焚烧炉内。
在焚烧过程中,垃圾会被高温燃烧,产生大量热能,同时释放废气和灰渣。
2.余热回收:焚烧过程中产生的高温废气被引导到余热回收系统。
这些废气中蕴含大量热能,通过余热回收系统将其余热传递给锅炉。
3.余热锅炉:余热回收系统中的余热被引导到余热锅炉中。
余热锅炉是一种特殊的锅炉,通过热交换器将余热传递给水,将水加热成蒸汽。
这种蒸汽具有足够高的温度和压力,可以用于驱动汽轮机发电。
4.蒸汽发电:通过余热锅炉产生的高温高压蒸汽被送入汽轮机。
汽轮机内的蒸汽将蒸汽能量转化为机械能,带动发电机发电,产生电能。
5.发电输出:由发电机产生的电能被送入发电厂的电网,供应给城市和工业用电。
6.废气处理:在垃圾焚烧过程中产生的废气经过处理系统,例如烟气净化器和除尘设备,以减少对环境的污染。
7.灰渣处理:焚烧过程中产生的灰渣经过处理和分类,其中可回收的物质可以进行资源化利用,不可回收的部分则进行妥善处理,以减少环境影响。
8.监测和维护:在整个工作流程中,对垃圾焚烧、余热回收、余热锅炉和发电等各个环节进行监测和维护,以确保设备的稳定运行和安全性。
以上是垃圾发电厂余热锅炉的一般工作流程,具体情况可能因设备类型、技术配置和管理要求而有所不同。
垃圾发电厂在发电的同时,通过余热利用和废气处理等措施,实现了资源的最大化利用和环境保护。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
生活垃圾焚烧炉及余热锅炉(GB/T18750-2008)前言本标准代替GB/T18750-2002《生活垃圾焚烧锅炉》。
本标准与GB/T18750-2002的主要差异为:——标准名称改为“生活垃圾焚烧炉及余热锅炉”;——第1章删除了处理量的描述;——第2章增加了9个规范性引用文件:GB50185、GB50264、GBJ126、GB/T3766、GB/T10180、GB/T16618、ZBFGH15、ZBFGH16、NFPA85,删除了1个规范性引用文件GB5085.3;——第3章增加了4个术语:3.3余热锅炉、3.4机械炉排式生活垃圾焚烧炉、3.5流化床式生活垃圾焚烧炉、3.6回转窑式生活垃圾焚烧炉,删除了2个术语:生活垃圾焚烧锅炉和漏渣;——删除了GB/T18750-2002的4.1中按大小分类的内容;——表1的生活垃圾焚烧炉处理量增加了550t/d~800t/d的分档;——GB/T18750-2002的4.2.1~4.2.3纳入术语描述,删除了4.2.4的描述;——将GB/T18750-2002的6.1.2纳入6.2.10;——删除了GB/T18750-2002的6.2.13“焚烧锅炉飞灰应进行毒性鉴别”的描述;——增加了6.3机械炉排式生活垃圾焚烧炉。
本标准的附录A为规范性附录。
本标准由中华人民共和国住房和城乡建设部提出。
本标准由中华人民共和国住房和城乡建设部城镇环境卫生标准技术归口单位上海市市容环境卫生管理局归口。
本标准负责起草单位:重庆三峰卡万塔环境产业有限公司。
本标准参加起草单位:重庆同兴垃圾处理有限公司、重庆科技学院、上海浦城热电能源有限公司、上海市环境工程设计科学研究院、江西江联能源环保股份有限公司、江苏徐州燃烧控制研究院有限公司、宁波枫林绿色能源开发有限公司、无锡市宜刚耐火材料有限公司、宜兴市中电耐磨耐火工程有限公司、杭州锅炉集团股份有限公司、深圳市市政环卫综合处理厂。
本标准主要起草人:雷钦平、王定国、刘思明、熊绍武、舒成光、陈耀华、朱新才、郑奕强、卢忠、曹秋、秦峰、安森、雷明、裴万柱、崔德斌、陈天军、方阳升、蒋建民、蒋洪伟、曹学义、姜宗顺、林桂鹏。
本标准所代替标准的历次版本发布情况为:GB/T18750-2002。
1范围本标准规定了生活垃圾焚烧炉及余热锅炉的分类、型号、要求、试验方法、检查和验收、标志、油漆、包装和随机文件。
本标准适用于以生活垃圾为燃料的生活垃圾焚烧炉及余热锅炉的设计、制造、调试、验收等。
掺烧非危险废物的生活垃圾焚烧炉及余热锅炉,掺烧常规燃料或用常规燃料助燃的生活垃圾焚烧炉及余热锅炉参照本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1576工业锅炉水质GB/T 3766液压系统通用技术条件(GB/T 3766-2001,eqv ISO 4413:1998)GB/T 9222水管锅炉受压元件强度计算GB/T 10180工业锅炉热工性能试验规程GB/T 10184电站锅炉性能试验规程GB/T 12145火力发电机组及蒸汽动力设备水汽质量(GB/T 12145-1999,neq JIS B 8223:1989)GB/T 16508锅壳锅炉受压元件强度计算(GB/T 16508-1996,neq ISO 5370:1992)GB/T 16618工业炉窑保温技术通则GB 50185工业设备及管道绝热工程质量检验评定标准GB 50264工业设备及管道绝热工程设计规范GB 50273工业锅炉安装工程施工及验收规范GBJ 126工业设备及管道绝热工程施工及验收规范CJ/T 20城市环境卫生专用设备垃圾焚烧、气化、热解CJ/T 3039城市生活垃圾采样和物理分析方法DL/T 561火力发电厂水汽化学监督导则DL/T 5047电力建设施工及验收技术规范锅炉机组篇JB/T 1609锅炉锅筒制造技术条件JB/T 1610锅炉集箱制造技术条件JB/T 1611锅炉管子制造技术条件JB/T 1612锅炉水压试验技术条件JB/T 1613锅炉受压元件焊接技术条件JB/T 1615锅炉油漆和包装技术条件JB/T 1616管式空气预热器技术条件JB/T 1620锅炉钢结构技术条件JB/T 3375锅炉用材料入厂验收规则JB/T 5255焊制鳍片管(屏)技术条件TJ 36工业企业设计卫生标准ZBFGH 15蒸汽锅炉安全技术监察规程ZBFGH 16热水锅炉安全技术监察规程NFPA 85多燃烧器锅炉炉膛防内爆和外爆3术语和定义下列术语和定义适用于本标准。
3.1生活垃圾焚烧处理municipal solid waste (MSW) incineration生活垃圾通过焚烧达到垃圾处理规定要求,生活垃圾焚烧残渣和烟气排放达到规定,质量和能量传递达到设计要求的过程。
3.2生活垃圾焚烧炉(简称焚烧炉)MSW incinerator(MSWI)对生活垃圾进行焚烧处理的装置。
3.3余热锅炉boiler对焚烧过程释放的能量进行有效转换的热力设备。
3.4机械炉排式生活垃圾焚烧炉MSW grate incinerator采用层状燃烧方式的生活垃圾焚烧炉。
3.5流化床式生活垃圾焚烧炉MSW fluid bed furnace采用沸腾燃烧方式的生活垃圾焚烧炉。
3.6回转窑式生活垃圾焚烧炉MSW rotary kiln furnace采用卧式回转燃烧方式的生活垃圾焚烧炉。
3.7生活垃圾焚烧处理MSW incineration capacity单位时间内通过焚烧炉获得焚烧处理的生活垃圾质量,用t/d(吨/天)表示。
3.8生活垃圾焚烧残渣MSW incineration residue生活垃圾焚烧处理过程中产生的固态残余物的总称。
3.9生活垃圾焚烧炉炉渣MSW incineration slag生活垃圾焚烧后从炉床直接排出的残渣。
3.10生活垃圾焚烧飞灰MSW incineration fly ash余热锅炉灰斗排出的细灰、烟气净化系统捕集物、烟囱底部沉降的烟囱底灰。
3.11辅助燃烧auxiliary combustion添加辅助燃料以确保生活垃圾稳定燃烧。
3.12焚烧短路short circuit in MSW incineration process进入焚烧炉的生活垃圾未经焚烧处理而直接排出、漏出的现象。
4分类4.1焚烧炉按处理量分档见表1。
表1单台生活垃圾焚烧炉处理量分档(单位为吨每天)4.2焚烧炉按燃烧方式的不同分为四类(见表2)。
表2焚烧方式分类5型号5.1生活垃圾焚烧炉及余热锅炉的产品型号由三部分组成,各部分之间用短横线相连,如图1所示。
图1生活垃圾焚烧炉及余热锅炉产品型号构成5.2生活垃圾焚烧炉及余热锅炉产品型号中的焚烧方式代号见表2。
产品型号中的数值采用阿拉伯数字表示,型号中只写数字,不写计量单位。
5.3设计序号用阿拉伯数字表示。
原型设计产品的型号中无设计序号。
5.4示例:生活垃圾额定焚烧处理一量为600 t/d的炉排式生活垃圾焚烧炉,余热锅炉额定蒸汽压力为3.9 MPa,额定蒸汽温度为400℃的原型设计产品,其型号为SLC 600-3.9/400。
6要求6.1入炉生活垃圾6.1.1水分含量不宜大于50%,灰分含量不宜大于25%,低位发热量不宜小于4.18 MJ/kg。
6.1.2生活垃圾焚烧炉给料系统宜附设生活垃圾渗滤液汇集、外引装置,该装置应有利于生活垃圾渗滤液的后续处理。
6.1.3低位发热量设计上限不小于6.38 MJ/kg时,生活垃圾进料槽宜设置冷却装置。
6.2焚烧炉及余热锅炉工艺要求6.2.1入炉生活垃圾预热、干燥、燃烧、燃烬等焚烧各阶段应正常进行。
6.2.2入炉生活垃圾焚烧过程中进料、分布、混合、移动、配风、排渣等应可靠、稳定。
6.2.3焚烧助燃空气应由生活垃圾贮坑上方抽取,助燃空气的预热温度的确定应满足使用要求。
6.2.4焚烧炉一次风和二次风的配置与调节应满足生活垃圾焚烧的要求。
6.2.5焚烧炉及余热锅炉正常运行时,其内部应存在同时满足以下条件的气相空间高温燃烧区域:a)烟气温度不应低于850℃;b)烟气含氧量不应低于6%(湿基);c)有足够的湍流强度,确保均匀混合;d)生活垃圾焚烧处理产生的烟气在该区域的停留时间不低于2 s。
6.2.6满足6.2.5要求的气相高温燃烧区域应采用高温燃烧炉膛、二次高温燃烧室或其他方式。
6.2.7高温燃烧炉膛和二次高温燃烧室沿烟气流程计算时,应以同时满足6.2.5的四点要求的最前和最后流通截面为起止,且起止截面之间不应存在未满足6.2.5的区域。
6.2.8烟道布置应有利于生活垃圾焚烧飞灰的重力分离,烟道结构应避免结渣。
6.2.9应有可靠的密封和保温性能。
从进料溜槽入口至排烟出口,运行时应处于负压密闭状态,不应有气体和粉尘泄漏;停炉时焚烧炉及余热锅炉周边环境空气应达到TJ 36的要求。
垃圾料斗与进料槽之间应设置机械挡板。
6.2.10低位发热量不大于4.18 MJ/kg时,允许采用辅助燃烧,宜采用天然气或轻柴油。
但辅助燃烧的热量以使生活垃圾焚烧过程满足 6.2.5为限。
6.2.11当环境温度不高于25℃时,炉体外壁面温度不应超过50℃;环境温度高于25℃时,炉体外壁面温度不应超过环境温度25℃。
6.2.12生活垃圾焚烧处理量允许在额定焚烧处理量的70%-110%范围内波动。
6.2.13生活垃圾焚烧炉炉渣的热灼减率不应大于5%,额定处理量不小6.2.14焚烧炉内应避免焚烧短路。
6.3机械炉排式生活垃圾焚烧炉机械炉排式生活垃圾焚烧炉包括进料斗、给料器、炉排、钢结构支撑、炉壳、灰斗及渗滤液斗、除渣机、液压站、燃烧器及炉内的耐火材料、保温材料和焚烧炉上的平台栏杆等。
要求详见附录A的规定。
6.4余热锅炉6.4.1设计、制造、安装、运行等应符合ZBFGH 15、ZBFGH 16规定及其他相关的安全技术规范、国家现行标准的规定。
6.4.2蒸汽参数6.4.2.1设计蒸汽参数可由设计、制造单位和用户商定。
6.4.2.2允许实际蒸发量在额定蒸发量的70%-110%范围内波动。
6.4.2.3过热蒸汽温度允许偏差见表3。
表3过热蒸汽温度允许偏差单位为摄氏度6.4.2.4饱和蒸汽湿度允许偏差:水管式锅炉不应大于3%;锅壳式锅炉不应大于4%。
6.4.2.5在运行中,蒸汽压力变化在符合ZBFGH 15、ZBFGH 16规定的前提下,由设计图样及技术文件规定。
6.4.3给水品质6.4.3.1额定蒸汽压力大于2.45 MPa时,应符合GB/T 12145的规定。
