防腐油漆知识大全
防腐涂料知识学习PPT课件
缺点
对施工环境要求较高，需要在干 燥、无尘的环境中进行施工；对 基材表面处理要求较高。
应用领域
适用于桥梁、建筑外墙、高速 公路护栏等需要长期暴露在户 外环境下的钢结构防腐保护。
丙烯酸类防腐涂料
丙烯酸防腐涂料概述
优点
由丙烯酸树脂、颜料、助剂等组成，具有 优良的耐候性、保色性和耐化学腐蚀性。
耐候性能优异，长期暴露在户外环境下不 易变色；涂层色泽鲜艳，保色性好；耐酸 、碱、盐等化学腐蚀。
分类
根据成膜物质的不同，防腐涂料可分为油性、水性、无 机和有机等类型。
发展历程及现状
发展历程
防腐涂料经历了从天然材料到合成材料，从单一 防护到多功能防护的发展历程。
现状
随着科技的不断进步，防腐涂料在性能、品种和 施工等方面都得到了极大的提升，广泛应用于各 个领域。
应用领域与市场需求
应用领域
防腐涂料广泛应用于石油化工、海洋工程、桥梁建筑、汽车制造、电力工业等领域。
04
法
物理性能指标
粘度
反映涂料流动性的重要指标，影响施工性 能和涂层质量。
遮盖力
表示涂料遮盖底材的能力，影响涂层外观 和防腐效果。
固体含量
涂料中不挥发物质的含量，影响涂层厚度 和干燥时间。
柔韧性
反映涂层对底材的附着能力和抗开裂性能。
化学性能指标
01 耐酸碱性
涂层在酸碱环境中的稳定 性，影响防腐效果和使用 寿命。
01
国内外环保法规概述
简要介绍国内外环保法规的发展历程、主要内容 和实施情况。
02
国内外环保法规差异分析
对比分析国内外环保法规在标准、监管、处罚等 方面的差异，以及这些差异对防腐涂料行业的影
钢结构防腐常用油漆选用

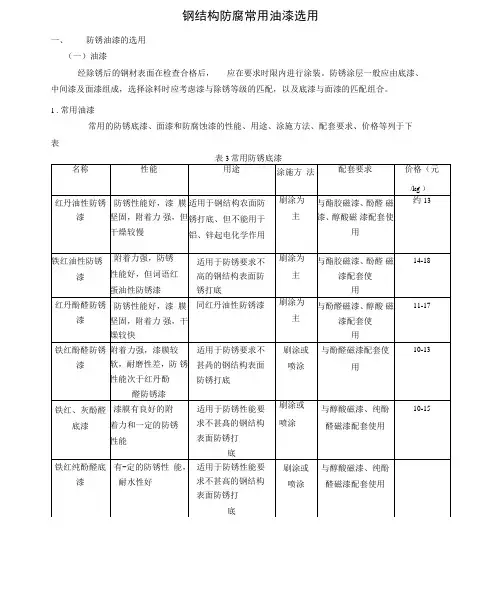

钢结构防腐常用油漆选用一、防锈油漆的选用（一）油漆经除锈后的钢材表面在检查合格后，应在要求时限内进行涂装。
防锈涂层一般应由底漆、中间漆及面漆组成，选择涂料时应考虑漆与除锈等级的匹配，以及底漆与面漆的匹配组合。
1 .常用油漆常用的防锈底漆、面漆和防腐蚀漆的性能、用途、涂施方法、配套要求、价格等列于下表表3常用防锈底漆表4常用面漆表5常用中间漆2.油漆配套组合钢结构工程屮所用防锈底漆、中间漆与面漆的配套组合参加下表6：表6钢结构用底漆、中间漆与面漆的配套组合另外，《建筑钢结构防腐蚀技术规程》JGJT 251-201仲也有类似的配套组合表格，并较为全面完整，可供参考。
（二）镀锌1. 概述镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。
可分为热镀锌和冷镀锌两类。
现在主要采用的方法是热镀锌。
2. 分类热镀锌热镀锌也称热浸锌，是将钢铁工件经过除油、除锈，呈现出无污、浸润的表面，立即浸入到预先将锌加热融熔了的镀槽中去，在工件表面形成一层锌镀层的方法。
热镀锌的镀层较厚，一般为30-60微米，镀层防腐能力较高。
适合于户外工作的钢铁制件，如高速公路围栏、电力铁塔、大尺寸紧固件等较为粗糙”的工件的长期防锈。
较早的铁质自来水管也是热镀锌的。
冷镀锌又称电镀锌，是将同样经过了除油、除锈，呈现出无污、浸润的工件挂入专门的电镀槽里的阴极上，阳极用锌。
接通直流电源，阳极上的锌离子向阴极迁移，并在阴极上放电，使工件镀上一层锌层的方法。
冷镀锌工件表面光滑平整，但是因为镀层比较薄，一般在5-30微米以内，所以防腐蚀的时间会比较短。
都用在室内使用制件的防锈，如机壳底、面板，小尺寸紧固件等。
3. 质量特点外观光滑，无锌瘤、毛刺，呈银白色；厚度均为可控，在5-107 ym之内任意选择；无氢脆、无温度危害，可保证材料力学性能不变；可代替部分需热镀锌的工艺；耐腐蚀性好，屮性盐雾试验达240小时。
4. 应用范围主要应用在钢钉、铁钉、紧固件、自来水管接头、脚手架扣件、钢丝绳马钢夹头等。
内外防腐工艺的专业知识
内外防腐工艺的专业知识
内外防腐工艺是指在工业设备、建筑物、管道等表面进行特殊的防腐处理，以提高其抗腐蚀性能和使用寿命。
以下是关于内外防腐工艺的一些专业知识：
1. 表面处理：在进行防腐处理之前，首先需要对被保护表面进行清洁和处理，以去除杂质、油脂、锈蚀物等，常用的表面处理方法有喷砂、喷丸、化学除锈等。
2. 防腐涂层：最常用的防腐工艺是涂层防腐，即在被保护表面涂覆一层具有防腐功能的涂料，常用的涂料有环氧树脂、聚氨酯、聚酯等，涂层的选择要根据被保护物体的材料、环境条件和使用要求等综合考虑。
3. 涂层施工：涂层施工需要根据具体情况选择不同的方法，如刷涂、喷涂、喷涂钢砂等，涂层要求均匀、密实、无气泡和缺陷。
4. 防腐材料：除了涂层，还可以使用其他防腐材料，如防腐膜、防腐胶带、防腐涂料等。
防腐膜可采用聚乙烯、聚氯乙烯等材料，防腐胶带多用于管道和焊缝等处，防腐涂料可用于小面积修补和维护。
5. 防腐监测：对已施工的防腐涂层进行定期检测和维护，以确保其防腐效果，常用的监测手段有观察外观、测量膜厚、电化学检测等。
6. 防腐标准：不同行业对于防腐工艺有不同的标准要求，如石油化工行业常用
的防腐标准有SY/T 0315、SY/T 4103等，建筑行业常用的防腐标准有GB/T 50545等。
以上是关于内外防腐工艺的一些专业知识，进行内外防腐工艺时需要根据具体情况选择适当的方法和材料，并遵循相关的标准和要求。
防腐涂料的分类及其应用
防腐涂料的分类及其应用
1、按树脂成膜分
过氯乙烯防腐油漆
专用于化工车间、化学工厂、化工设备、化学品仓库、化学品贮槽、各种金属及木质构件，防止化学腐蚀。
高氯化聚乙烯防腐油漆
可用于各类桥梁、车辆、厂房、隧道及其它钢结构的防腐涂装。
环氧防腐油漆
主要用于耐腐蚀涂装，如大型化工设备、管道的内外壁涂装，也可用于非金属表面及湿热带条件使用的电器、管道仪表。
丙烯酸防腐油漆
适用于冶金厂、电厂、桥梁、钢闸门、化工厂、船舶水域以上部位等各种钢结构表面以及混凝土构筑物表面作保护和装饰面漆。
氯化橡胶防腐油漆
既用于严重腐蚀环境下的钢结构，设备、管道、混凝土构筑物等的防腐涂装；也可用作化工、冶金、电力、电镀等行业生产场地耐酸地坪涂料。
聚氨酯防腐油漆
适用于木材、塑料、橡胶、水泥等制品的防腐涂装。
适用于化工设施、钢结构设施、油罐贮槽、煤气管道、桥梁、煤气柜、电机、电器、铝合金等的防腐涂装。
2、按用途分
汽车用防腐油漆、橡胶用防腐油漆、金属用防腐油漆、船舶用防腐油漆、家具用防腐油漆、管道用防腐油漆、钢结构用防腐油漆等。
青岛英伦检测是一家专业的涂料检测的第三方检测机构，拥有国家级实验室和经验丰富的检测团队，出具国家认可的第三方检测报告！。
防腐喷漆的标准
防腐喷漆的标准
防腐喷漆的标准可以包括以下几个方面：
1. 涂料选择：选择具有良好的防腐性能的喷漆。
一般来说，常用的防腐喷漆有底漆、中间漆和面漆。
底漆主要用于提高附着力和防锈效果，中间漆主要用于提高防腐性能和耐腐蚀性能，面漆主要用于提高外观效果和保护作用。
2. 施工环境要求：在施工过程中要保持良好的环境条件，包括温度、湿度和通风。
一般来说，施工温度应在5℃-35℃之间，湿度应保持在50%-85%之间，通风要良好，避免溶剂排放过高。
3. 表面处理：在进行防腐喷漆之前，需要对被涂物表面进行清洁和处理。
常用的表面处理方法包括喷砂、除锈、除油等。
表面处理的目的是去除污物和杂质，提高涂层的附着力和防腐效果。
4. 涂层厚度：防腐喷漆的涂层厚度需要符合标准要求。
一般来说，涂层厚度应满足底漆厚度和总涂层厚度的要求。
涂层厚度的控制可通过喷涂厚度计等设备进行测量和调整。
5. 涂装周期：涂漆的涂装周期应符合标准要求。
一般来说，涂装周期包括涂装间隔时间和涂装层数的要求。
涂装间隔时间是指在相邻涂层之间的等待时间，根据涂料的性能和环境条件而定。
涂装层数是指涂装的总层数，根据涂料的厂家规定和防腐要求而定。
除了以上基本标准外，不同行业和地区对于防腐喷漆的标准还有一些具体要求，需要根据实际情况进行选择和遵守。
油漆防腐蚀措施
油漆防腐蚀措施在建筑工程或者家居装修过程中，油漆起到了重要的装饰和保护作用。
然而，由于外界环境的影响以及时间的推移，油漆会逐渐出现腐蚀现象，导致墙壁、家具等表面失去光泽，甚至脱落。
为了延长油漆的使用寿命，并保持其美观和实用性，采取一些防腐蚀措施是至关重要的。
本文将探讨几种常见的油漆防腐蚀措施。
一、选择合适的油漆首先，选择合适的油漆是预防腐蚀的关键。
根据不同的材质和使用环境，选择耐腐蚀性能好的油漆是至关重要的。
常见的选择包括防水性能好、耐热、耐酸碱性能好的油漆。
同时，应根据需要选择适当的油漆种类，如木器漆、金属漆、水性漆等。
二、准备基础表面在涂漆之前，应首先对基础表面进行准备工作。
这包括清洁、打磨等步骤。
通过清洁去除表面油脂、污渍等杂质，并通过打磨来使表面光滑，增加油漆的附着力。
同时，对于金属表面，还应进行除锈处理，以避免锈蚀对油漆的影响。
三、施工技巧在涂漆过程中，采取一些施工技巧也可以有效延长油漆的使用寿命。
首先，应控制涂漆厚度，适当增加涂层的厚度可以提高其耐腐蚀能力。
然而，过度厚涂会导致干燥困难以及表层开裂。
因此，应在保持油漆均匀的前提下，控制好涂层的厚度。
其次，适当控制涂漆的干燥时间也是一种重要的防腐蚀措施。
在湿度较高的环境下，油漆干燥时间会延长，容易造成涂层表面腐蚀。
因此，在涂漆后，应确保环境通风良好，以加快油漆的干燥。
另外，定期对油漆进行检查和维护也是防腐蚀的有效手段。
发现油漆有剥落、开裂等情况时，及时修补和维护，可以避免腐蚀的进一步发展。
四、其他防腐蚀措施除了在油漆施工过程中采取措施外，还有一些其他的防腐蚀措施可以采取。
例如，在金属表面涂覆保护涂层，如防锈漆、镀锌等；在外墙或地下室等易受潮湿影响的区域，可以采用防水型油漆来提高抗潮湿腐蚀的能力。
总结：通过选择合适的油漆、准备基础表面、施工技巧和其他防腐蚀措施，可以显著延长油漆的使用寿命，保持其美观和实用性。
在日常生活和工作中，我们应该重视油漆的防腐蚀工作，并定期进行检查和维护，以确保油漆的质量和使用效果。
防锈漆知识
防锈漆知识2007年07月31日星期二22:57防锈漆的作用是防止金属生锈和增加涂层附着力。
金属涂刷防锈漆以后，其表面与大气隔绝，防锈漆中含有的防锈剂，能使金属表面钝化，阻止外来的有害物质与金属发生化学或电化学作用。
常用的防锈漆有以下几种：（1）红丹防锈漆。
这是一种用红丹与干性油混合而成的一种防锈底漆。
该漆渗透性好、润湿性好，漆膜柔韧性好，附着力强。
由于红丹比重大，容易沉淀，如贮藏过久则会变厚，不易涂刷，且干燥较慢，漆膜较软。
一般用于黑白铁皮打底用。
（2）铁红酚醛防锈漆。
用防锈颜料和长油性酚醛或酯胶漆料调成的稠厚液体，使用时应掺入10％～30％左右容积的松香水。
它的漆膜附着力较好，且不会受面漆软化而产生咬底，供喷漆打底防锈用。
（3）铁红醇酸防锈漆。
由铁丹、铅铬黄等颜料加入填充料和醇酸漆料、溶剂、催干剂调制而成。
它具有良好的附着力，防锈能力强，硬度大，有弹性，耐冲击，耐硝基性强，对硝基漆和醇酸漆有较好的粘合性能。
适合作为黑色金属打底防锈用，特别是在涂装硝基漆和氨基醇酸烘漆前，用这种防锈底漆涂覆底面经烘烤后性能更佳。
（4）锌黄防锈漆。
用纯酚醛漆料加入锌铬黄颜料经过研磨调制而成。
它的附着力强，对海洋环境具有高度抵抗能力，用于轻金属底层的涂刷。
（5）灰色防锈漆。
以含铅氧化锌作为主要防锈颜料加信清漆而制成。
它具有防锈和耐大气侵蚀的优良性能，适用于涂刷室外钢铁构件，如高压线铁架、铁栏杆等。
由于它是油性的，干燥较慢。
（6）其化防锈漆。
防锈漆种类很多，还有偏硼酸钡防锈漆、锌灰防锈漆、环氧防锈漆、过氯乙烯防锈漆、铝粉防锈漆、云母氧化铁防锈漆、锌黄丙烯酸防锈漆等。
它们性能各异，日常生产、不常用。
北京市通州区永兴化工有限公司专业生产装饰、家具、油漆稀释剂脱漆剂永兴化工厂位于北京市通州区漷县镇开发区，交通便利，本厂组建于一九九五年，是专业生产销售装饰用化工产品并提供一体化服务的厂家。
本厂具有一整套严格的企业管理制度，拥有一支高素质的员工队伍，配套先进的科研生产设备和检测手段，先进的科技配方，精选的世界优质原料，确保生产出高品质的产品。
工业防锈防腐涂料说明大全
相关定义光泽：典型光泽是根据ISO2813：1978标准，使用一个60度的光亮度探头确定的，本说明书光泽分类如下：光亮度光亮度探头（%）无光 0-15平光 16-30亚光 31-60有光 61-85高光 >85在实际施工过程中，涂层的表面光泽取决于多种因素，包括涂装工艺及被涂物表面的状况。
干膜厚度DFT：涂覆在底材上的涂膜在彻底干燥后测量得出的厚度。
湿膜厚度WFT：涂膜在底材上的湿状涂层的最初厚度。
体积固体粉SV%：在产品说明书中列出的体积固体份，是指在规定涂装方法和规定的环境条件下，干膜厚度与湿膜厚度的百分比。
这些数值是在实验条件下，采用ISO3233:1998修改版中规定的测试方法侧得的（通过测定干膜的厚度来确定油漆的固体含量）干燥时间：产品说明书中列出的干燥时间，是指在实验室中，在标准（推荐）干膜厚度和产品说明说所述的环境温度下（如25 0C），使用适当的测试方法测定的。
表干依据ISO 1517-73标准可将放在涂层表面的小玻璃球轻轻刷掉，而其表面不会受到破坏的状态。
指触干指用手指轻触漆面时既不留下痕迹，也不感觉到黏手的状态。
实干按GB 1728-79标准，涂料全部形成固体涂膜的状态。
硬干ISO 9117-90标准漆膜彻底干透或完全固化的状态。
与漆膜外层干燥，里层仍为流体的状态相区别。
这种硬干状态是以“机械拇指”来确定的，该装置在规定压强、扭矩和时间下，使用规定的测量仪，不会在漆膜上留痕或损伤时的状态。
实际施工过程中，干燥时间与说明书所载可能会略有不同，如果涂底材的温度与环境温度与本书所载相差极大时，尤其如此。
对于非单组份油漆而言，干燥时间即固化时间，它同样与底材温度和环境温度有关，经验值是：温度每升高10 0C，固化时间约减少一半。
复涂间隔：产品说明书还给出了涂料的“最短”和“最长”复涂间隔，这些不同温度下的数据仅供参考，必须与良好的涂覆操作相配合，现逐一阐述如下：最短复涂间隔1、“最短复涂间隔”指涂层经干燥，达到复涂所需硬度的最短时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧富锌底漆组成特点：该漆由锌粉、由A组份环氧树脂为基料并加入超细锌粉，环氧树脂等为一组份（A）以固化剂为B组份采用聚酰胺树脂为固化剂配置而成的双组份重防腐底漆，具有常温干燥，锌粉不易沉淀等特点。
性能和用途:该漆漆膜中锌粉含量较高，具有阴极保护作用，有良好的附着力和优异的耐水防锈性能。
还具有漆膜快干，抗油等特点，能与大部分防锈漆及面漆配套，漆膜厚度控制在20微米左右不影响焊接性能。
该漆可作为造船各部位和桥梁钢板经抛丸喷砂处理后的保养底漆。
钢铁结构防腐涂层。
颜色：锌灰色闪点：约27℃基本参数：干燥时间（25℃相对湿度65％）表干0.5小时实干24小时完全固化7天喷涂配套及施工：1、涂装前首先将该漆按A、B两种组份按规定比例混合搅拌均匀熟化半小时即可进行涂装施工。
配漆A组份：B组份=7:1，配置后使用期（25℃）8小时2、该漆用刷涂、滚涂和高压无空气喷涂等方法施工即可3、使用量参数：作为保养底漆约80克/㎡，干膜厚度20微米，作为防腐漆约270克/㎡，干膜厚度70微米。
4、稀释剂：环氧稀释剂5、金属表面处理：为了对金属物的保护作用，钢铁表面需经抛丸或喷砂处理、除去氧化皮、铁锈油污等，达到瑞典除锈标准Sa2.5级后才能涂装。
6、后道配套涂料：环氧云铁厚浆底漆、环氧沥青系列涂料，氯化橡胶涂料。
7、施工环境低于10℃固化反应迟缓包装规格：环氧富锌底漆A组份28KG/桶固化剂B组份4公斤/桶储存期：一年环氧云铁中间漆组成和性能：该漆是以环氧树脂、鳞片状云母氧化铁灰防锈添加固化剂等物质组成的双组份常温固化剂环氧涂料。
漆膜具有良好的附着力、柔韧性、耐水和防锈等性能。
用途：该漆使用于耐潮湿、防腐蚀的钢铁表面，作为高性能防锈底漆及保护底漆膜（环氧富锌底漆、无机富锌底漆）可增加整个涂层的保护性能。
颜色：灰色闪点：约27℃干燥时间：25℃相对湿度65％。
表干≤2小时实干24小时完全固化时间7天涂装配套及施工：1、前道配套底漆环氧富锌底漆等2、后道配套面漆环氧沥青面漆、环氧面漆、氯化橡胶面漆等3、涂装前首先将该漆A/B两种组份按照比例混合搅拌均匀，熟化半小时后即可进行涂漆施工。
4、A组份：B组份=6:1，该漆调制后适用期25℃8小时5、该漆用刷涂、滚涂和高压无空气喷涂等方法施工即可6、根据选择的施工方法，用环氧专用的稀释剂调整粘度7、注意事项施工温度低于10℃固化反应迟缓包装规格：环氧富锌底漆A组份28KG/桶固化剂B组份4公斤/桶储存期：一年储存运输及安全：该产品储存期为一年，过期如产品质量符合技术指标仍可继续使用。
该产品可保存在通风、干燥的库房内，防止阳光直射，并隔绝火源，远离热源，防止雨淋，碰撞等。
环氧树脂防腐面漆组成特点:A组份由环氧树脂、加入防腐蚀颜料及体质颜料配成，B组份为胺固化剂。
该漆是一种防腐蚀性能较高的面层漆料，具有较好的化学稳定性、耐热性、耐湿耐油性能。
产品特点：即可常温自干，也可烘烤固化漆膜坚韧耐久，附着力强涂膜易打磨，不粘砂纸良好的耐水耐油耐溶剂耐化学药品施工参考：环氧面漆喷涂、刷涂均可，可常温自干，也可60℃一小时烘干涂漆前应对底材进行除油处理，并除锈至规定等级要求本漆可与醇酸、氨基、环氧、硝基、丙烯酸、聚氨酯类面漆配套使用配比5:1注意事项：施工过程中严禁与水、油、酸、碱等物质接触如若采用喷涂法施工，压缩空气必须经过除油除水处理施工现场必须有良好的通风条件，严禁明火产品在遵守储运条件下，自生产之日计算，储存期为一年，过期经检验合格仍可使用包装规格漆浆A组份：20千克/桶固化剂B组份：4千克/桶储存期：一年环氧树脂防腐底漆组成特点：A组份由环氧树脂、颜料及体质填料、催干剂、有机溶剂经分散、研磨调制而成。
B组成分为胺固化剂。
铁红、铁灰、富锌底漆适用于覆盖金属表面，他们还能适用于沿海湿热带气候金属材料的打底。
产品特点：即可常温自干，也可烘烤固化漆膜坚韧耐久，附着力强涂膜易打磨，不粘砂纸良好的耐水耐油耐溶剂耐化学药品施工参考环氧底漆喷涂、刷涂均可，可常温自干，也可60℃一小时烘干涂漆前应对底材进行除油处理，并除锈至规定等级要求本漆可与醇酸、环氧、氯化橡胶、氯磺化、丙烯酸、聚氨酯类面漆配套使用配比6:1（重量比）注意事项：施工过程中严禁与水、油、酸、碱等物质接触如若采用喷涂法施工，压缩空气必须经过除油除水处理施工现场必须有良好的通风条件，严禁明火产品在遵守储运条件下，自生产之日计算，储存期为一年，过期经检验合格仍可使用包装规格漆浆A组份：24千克/桶固化剂B组份：4千克/桶储存期：一年丙烯酸聚氨酯防腐面漆组成：丙烯酸聚氨酯面漆为双组份自干漆，成分一为羏基丙烯酸树脂的各色面漆，成份二为HDI及其多聚体，二组份按规定比例配漆特性：本产品为自干性漆，具有良好的机械性能，防腐性能，尤其耐候性更具突出，漆膜光亮、丰满具有良好优良的装饰性能用途：用作高级工业品、桥梁、平台广告牌的外用装饰材料，装修及防护性面漆施工参数：1、本产品现用现配，用多少配多少，配好的漆在规定的适用期内用完，以免造成浪费2、成份易与潮气反应，故成份二的包装要保持严密，以免吸潮变质3、干燥温度不低于22℃。
如果不具备上述条件配漆后的熟化时间可延长至1-2小时施工4、使用过程中严禁混入水，醇等物5、配漆比例5:1包装规格主漆：20千克/桶固化剂：4千克/桶储存期：一年无机富锌防腐漆产品简述：无机富锌加入快干助剂、稳锈剂、渗透剂、添加剂等，经先进工艺制备而成的双组份底漆，具有良好的阴极保护作用，漆膜坚硬，耐候性好，防腐性能优，允许残留5-10％的腐蚀，可耐400℃高温表面处理：施工于无尘、无油酯，干燥的表面。
对于新钢铁，表面清洁度处理到Sa1或St2级即可直接涂装。
对其他施工表面，要求清洁干燥，无油酯，尘埃污物，除去疏松的锈层氧化皮和旧漆膜，使表面清洁度达到St2级标准，清洁方法可采用人工机械或高压水冲洗，施工温度应在5℃以上，如在旧漆皮表面应拉毛旧漆表层。
储存：存于通风干燥处一年期限包装：A组份：20千克/桶B组份：5千克/桶配比4:1（重量比）卫生与安全：1、切削及焊接时。
必须用通风面罩、静电口罩及轻便自携抽风装置联合保护，以防引起氧化锌烟雾2、施工现场应提供足够通风推荐用途：钢结构厂房、化工设施、石油设施、锅炉等防腐打底。
也可用作耐温防腐底漆。
备注：1、使用本底漆时，须把基料搅拌均匀，且在施工过程中注意搅拌，以防止产生锌粉不均匀现象。
施工时限≤4小时2、理论涂布面漆：是指不考虑实际施工时的涂装环境、涂装方法、涂装技术表面状况及结构、形状表面积大小等影响时的防腐漆消耗量3、漆膜实际干燥时间一般与空气流动、温度，膜厚和涂层数有关，并受到这些因素影响。
因此施工时注意这些因素4、专用稀释剂清洗5、最后一道面漆涂装完工后，须自然固化7天后才可以正常使用。
如果环境温度低于10℃，自然固化时间也适当延长。
6、使用时不能加入水或其他溶剂稀释无机富锌防腐漆组成：本产品是又硅酸盐、燃料固化剂填充剂等制备而成的双组份涂料产品特性：无机硅酸锌涂料在附着力、耐候性、耐磨性、耐热性、耐辐射性、耐溶剂性、安全性、抗静电性、焊接性能、自我修复性等方面具有独特的优异性能用途环境：施工时，要求环境温度不得低于5℃，周围空气温度至少高于露点温度3℃以上，最高温度不超过40℃，相对湿度低于80％储存与包装：储存：存于通风干燥，存储期为一年包装：A组份：20千克/桶B组份：5千克/桶配比4:1（重量比）备注：1、在使用本底漆时，须把基料搅拌均匀，然后将复合膜剂与锌粉按比例按比例搅拌均匀，且在施工过程中注意搅拌，以防止产生锌粉不均匀现象。
施工期限小于等于4小时2、理论涂布面漆：是指不考虑实际施工时的涂装环境、涂装方法、涂装技术表面状况及结构、形状表面积大小等影响时的防腐漆消耗量3、漆膜实际干燥时间一般与空气流动、温度，膜厚和涂层数有关，并受到这些因素影响。
因此施工时注意这些因素4、专用稀释剂清洗5、最后一道面漆涂装完工后，须自然固化7天后才可以正常使用。
如果环境温度低于10℃，自然固化时间也适当延长6、用时不能加入水或其他溶剂稀释质保期：12个月玻璃鳞片防腐底漆组成：有改性树脂、环氧乙烯基树脂等、玻璃鳞片、颜料助剂及固化剂等组成双组份涂料。
性能：耐水性及耐化学品性优异，附着力强、坚韧耐磨、机械强度高、抗震性好，防腐蚀期较长用途：船舶、海洋工程及其他需要长期防腐蚀的钢铁结构和混凝土颜色：灰色密度：约1.3g/Cm³理论用量：480/㎡湿膜厚度：150-380μm干膜：100-200μm配比：A组份：B组份=7:1闪点：35℃熟化时间：25℃30min适用期：25℃3H干燥时间：25℃表干2h 实干24h复涂间隔：25℃24h前道配套涂料：环氧富锌底漆、环氧云铁防锈底漆，也可直接涂装在达到质量要求的被涂物上后道配套涂料：玻璃鳞片面漆、环氧面漆、氯化橡胶面漆、旅磺化聚乙烯面漆、高氯化乙烯面漆、聚氨酯面漆、丙烯酸面漆、醇酸面漆涂装方法：高压无空气喷涂，刷涂，滚涂稀释剂及用量：专用稀释剂<5％包装：A组份：28千克/桶B组份：4千克/桶配比7:1（重量比）注意事项：施工环境低于10℃固化反映迟缓储存期：12个月玻璃鳞片防腐面漆组成：有改性树脂、环氧乙烯基树脂等、玻璃鳞片及其他颜料、填料、助剂、固化剂等组成双组份玻璃鳞片面漆。
性能：优良的抗水及抗化学药品的渗透性，附着力强、机械性强度高有理想的防腐性，又有一定的装饰性。
用途：钢铁构件及水泥件施工作面漆，亦可作中间涂层颜色：各种色密度：约1.25g/Cm³理论用量：380/㎡湿膜厚度：100-300μm干膜：50-150μm配比：A组份：B组份=5:1（气温不同配比不同具体按产品出厂时的指标要求）闪点：35℃熟化时间：25℃30min适用期：25℃3H干燥时间：25℃表干2h 实干24h复涂间隔：25℃24h 最长7D涂装方法：高压无空气喷涂，刷涂，滚涂稀释剂及用量：专用稀释剂<5％前道配套涂料：玻璃鳞片防锈底漆、环氧富锌底漆、环氧云铁防锈漆包装：A组份：20千克/桶B组份：4千克/桶注意事项：施工环境低于10℃固化反映迟缓储存期：12个月环氧沥青防腐漆组成：由环氧树脂、煤焦沥青、颜料、助剂、溶剂等组成的双组份环氧沥青涂料。
主要特征：具有优异的耐水性和耐盐水性具有良好的耐油性和抗化学品性能具有良好的防锈性能和耐久性耐微生物腐蚀、电绝缘性能优良用途：适用于石油输送管道、自来水管道以及电厂和工矿企业的冷却水管道外壁的防腐涂料和管道补口防腐蚀涂料之间，也可以作为电厂或工矿企业冷却水管道的内壁防锈涂料颜色：深棕色、黑色基本参数：密度：约1.5g/Cm³干膜厚度：70μm湿膜厚度：130μm干燥时间：配比：A组份：B组份=10：1（重量比）复涂间隔时间：25℃24h建议涂装道数：管道外壁或管道补口防腐涂衬层（1）二布三漆涂衬层（普通防腐结构）涂层间缠绕玻璃布2层涂装顺序：底漆-面漆-玻璃布-面漆-玻璃布-面漆，总厚度达500-800μm 2.管道内壁防腐涂层表面处理及有氧化皮钢材涂装厚度应达到310微米以上的钢材：喷砂处理至Sa2.5级或手动除锈至St3级底材无氧化皮钢材；或处理至St3级。
