脱硫石膏生产通用硅酸水泥工艺研究
利用电厂脱硫石膏生产水泥
后 ， 会 降低石膏采购 成本每吨 约 ４ 将 Ｏ元 ， 年 可 产 生 效 益 ２ ０万 元 。 全 ８ 同时脱硫石膏为粉状物料 ， 省了破碎机的设备维修费、 费。 节 电 由此 可
替代。
３ 技 改 的 投 资 及效 益分 析
本 项 目的 技 改 工 程 费 包 括 修 建 脱硫 石 膏 料 斗 的 材 料 费 、 建 施 工 土 费 、 备购置 费 、 工费 等估算共投 资 ３ 设 人 Ｏ万 元 ， 部 采用 脱 硫 石 膏 代 全 替 天 然 石 膏 。 但 解 决 了 电 厂 大 量 脱 硫 石 膏 的 处 理 难 题 ， 为 我 厂 带 不 还 来 了可 观 的 经 济 效 益 ， 厂 年 产 水 泥 １５万 吨 ， 年 消耗 二 水 石 膏 约 我 ３ 每 ７万 吨 ．利 用 电厂 脱 硫 石 膏 替 代 二 水 石 膏 生 产 水 泥 的 实 验 研 究 成 功
使 用 脱 硫 石 膏
８ ０
ｌ １
５
４
１ｔ ２／ ｈ
２水 泥 检 测 结 果 １
检 测 项 目 稠 度 初 凝 终 凝 细 度 比表 面积
３９ ２
１ 设 计 方 案
由 于脱 硫 石膏 吸 附水 含 量 高 （ 水 量 高 达 １％ ）湿 度 大 ， 性 强 ， 含 ５ ， 黏
２． ４５
分 析 ： 以 上 数 据 可 以看 出 ， 用脱 硫 石膏 替 代 天 然 二 水 石 膏 后 ， 由 使 系统 布 置 图 ） 系统 里 包 含 有 变 频 调 速 计 量 称 ， 证 了 脱 硫 石 膏 的 计 量 ， 保 ＰＳＡ ２５ ．４ ． 泥 强 度 均 ５水 准确 性 ， 考虑 到脱 硫 石 膏 水 份 大 、 易 下 料 的特 点 ， 门 在 料 仓 下 料 水 泥 终 凝 、初 凝 时 间 间 隔 略微 增 长 ，．．３ ． 与 Ｐ０ ２ 并 不 专 稍 有 提 高 。目前 利 用 脱 硫 石 膏 替 代 二 水石 膏 生产 水 泥 已经 进 入 实 际应 口处 设 计 安 装 了振 打 电机 ． 证 了下 料 的连 续 性 。 保 脱 硫 石 膏 系统 布 置 图如 下 ： 用 阶 段 。 目前 检 测 数 据来 看 ， 用脱 硫 石 膏 生 产 的水 泥性 质 稳 定 ， 从 利 各 项 控 制 指 标 均 可 达 到 我 厂 的 内 控 要 求 ， 实 现 对 天 然 二 水 石 膏 的 完 全 可
脱硫石膏在通用硅酸盐水泥生产中的应用
（） 压 强 度 ｂ 抗
图 １ 不 同 掺量 的脱 硫 石 膏 的 凝 结 时 间 随温 度 变 化 曲线
图 ２ 不 同 干燥 处 理 的 脱 硫 石 膏 对 水 泥 强 度 的影 响
由图 １ 知 ，脱硫 石 膏 在 ５ ％下 进行 热处 理 的凝 结 时 间 最 可 ０ 长， 当脱 硫 石 膏 的 添 加 量 为 ６ ， ％ 即此 时Ｓ 含 量 为 ２ ％时 ， Ｏ的 ． ４ 硅 酸 盐 水 泥 的凝 结 时 间 最 长 。
辕 煮 毋 缓
垒
Ｖｏ ．７ Ｎｏ １ ，０１ １１ ， ． １２ ０
！

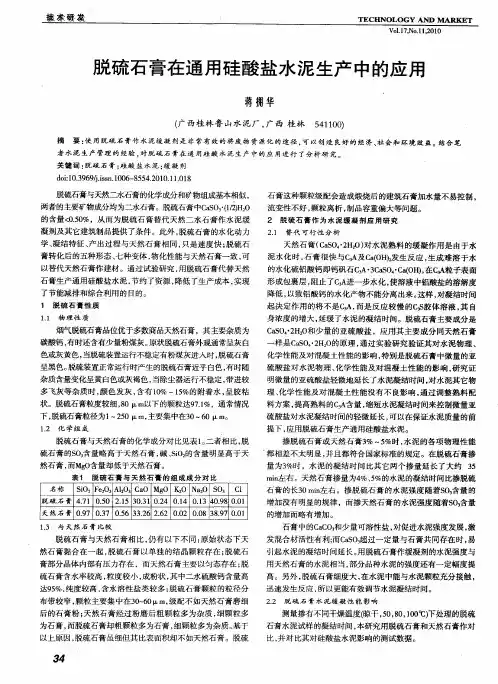

脱硫石膏在通 用硅酸盐水 泥生产 中的应用
蒋拥华
（ 西桂林 鲁 山水泥厂 ， 西 桂 林 广 广
摘
５ １ ０） ４１０
。
要 ： 用 脱硫 石 膏作 水 泥缓 凝 剂是 非 常 有 效 的 将废 物 资 源化 的 途 径 ， 以创 造 良好 的 经 济 、 使 可 社会 和环 境 效 益
致． 图中的Ａｌ０ 如 １ 曲线 ， 增幅较为明显 ， 后期强度随温度升高
加后减小 的趋势 ，终凝 时间随干燥温度的升高存 在减小趋势 ，
５ ＂处 理 的脱 硫石 膏 做缓 凝 剂 时水 泥 的凝 结 时 间最 长 ， ０１ ２ 而 １０ ％处理的脱硫石膏 的凝结时间相对较短 ，接近天然石膏的 １ 缓凝水平 。 ０ ２ ℃和５ 处理的脱硫石膏的终凝时 间较长。水泥 ０ｃ
的缓 凝 作 用 并 不 随着 脱 硫 石 膏 的 处 理 温度 升 高而 升 高 ， 而是 先
而增强 ． 原因是在１ ０Ｃ的干燥温度下 ， １＂ 脱硫石膏 中的部分二水
石 膏脱 去结晶水转化为半水石 膏 ， 至是 无水石膏 ， 甚 无水石膏 对水泥 的强度具有增 强作 用。
脱硫石膏代替天然石膏作水泥缓凝剂初步研究
魄
＆
７ １ ７
１ 试 验材料及 方法
１ １ 原 材 料 ． 试 验 选 用 了水 泥 熟料 、脱 硫 石 膏 、
天
１４ １ １４ １
１ １ ｌ
／
ห้องสมุดไป่ตู้
然
石
膏
１０ １
天 然石膏 、矿渣 、粉煤 灰，其化学 成
分见表 １ 。 ’ 表 １ 原材 料 化学 成 分 ％
／
∞ ∞
表 ２ 脱硫石膏对硅酸盐水泥性能影响
锵
２ １ ６
硫 石膏作水 泥缓凝剂 的经验 ，我 国近 年 才有脱硫 石膏产 出，对其研究 己逐 步 开展 。本文 结合作者 一些试验 数据 和 初步实践 结果 ，对脱 硫石膏在 水泥
中运 用 作 点 摸索 。
／勉 强强 ／
维普资讯
● 验 研究 试 与
翘 建 建 越
２８ ０生 ０
脱硫 膏代替天
膏《 水 缓凝 乍
袁 卫 民
参研 究
（ 福建省建筑材料工业科学研究所，福建 福州 ３００） ５０２
摘
要
本文对掺有脱硫石 膏的水泥物理性 能作 了一定研究 ，并根据试验 结果在水 脱硫石 膏；天然石 膏；水泥；物理性 能
根 据上述试 验结果 ，选 取水泥石 膏掺入 量为 ５ 时 ，天 ％
・
１ ・ ８
维普资讯
第５ 总 期） 期（ 第１ ０ ６
是 建 械
３３ 脱 硫 石 膏 对 水 泥 强度 的 影 响 ．
试验与研究●
然 石 膏 分 别 与 脱 硫 石 膏 按 １： 、 １： 、２：１ 比例 ，制 成 的 １ ２ 硅 酸 盐水 泥 物 理 性 能 见 表 ３ 。
年生产40万吨脱硫石膏水泥缓凝可行性研究报告
年生产40万吨脱硫石膏可行性研究报告前言淮南市位于中国华东腹地，淮河之滨，市中心位于东经116°21′21″~117°11′59″与北纬32°32′45″~33°0′24″之间，是安徽省中北部重要城市。
市辖5个市辖区、1个县，全市总面积2596.4平方公里，其中市区面积1566.4平方公里，凤台县面积1030平方公里。
2008年年末全市总人口为24 0.9万人。
其中非农业人口113万人，农业人口127.9万人。
淮南自古为兵家必争之地。
公元383年，在淮南八公山麓，淝水之滨，前秦与东晋之间发生了一场大战，即著名的以少胜多、以弱胜强的。
成语“风声鹤唳，草木皆兵”源出于此。
西汉时淮南王刘安是著名的思想家、文学家，他组织撰写了《淮南子》等名著。
淮河是中国的南北地理分界线，淮南处在中国承东启西、南北对接的过渡地带。
市境在构造单元上属于中朝准地台淮河台坳淮南陷褶断带（即华北地台豫淮褶皱带）东部的淮南复向斜。
东界为郯庐断裂，西临周口坳陷，北接蚌埠隆起，南邻合肥坳陷，南北为洞山断裂和刘府断裂夹持。
区内构造以北西西向构造占主导地位，受后期强烈改造，但总体形态变化不大，复式向斜内次一级褶皱及断裂发育。
地质演化历史可分为前震旦纪、震旦纪—三叠纪、侏罗纪—第四纪3个阶段，前震旦纪，淮南地壳处于活动阶段；震旦纪—三叠纪属于剧烈运动时期，先后经历了蚌埠、凤阳、皖南、加里东、华西力、印支等运动。
其间地壳几度隆起沉降，形成了海陆交互相地层。
特别是晚石炭纪和二叠纪时期海陆交互相的沉积环境，成为煤炭资源良好的生成条件，从而形成了境内大量的煤炭资源。
侏罗纪—第四纪，经过燕山运动和喜马拉雅运动，逐渐塑造出了今天的地貌特征。
市境以淮河为界形成两种不同的地貌类型，淮河以南为丘陵，属于江淮丘陵的一部分；淮河以北为地势平坦的淮北平原，淮河南岸由东至西隆起不连续的低山丘陵，环山为一斜坡地带，宽约500-1500米，坡度10°左右，海拔40-75米；斜坡地带以下交错衔接洪冲积二级阶地，宽500-2500米，海拔30-40米，坡度2°左右；舜耕山以北二级阶地以下是淮河冲积一级阶地，宽2500-3000米，海拔25米以下，坡度平缓；一级阶地以下是淮河高位漫滩，宽2000-3000米，海拔17-20米，漫滩以下是淮河滨河浅滩。
脱硫石膏在水泥生产中的应用
脱硫石膏是燃煤电厂烟气脱硫过程中产生的废弃物，随着燃煤电厂项目的快速发展，脱硫石膏废渣排放量会越来越大，将成为继粉煤灰之后的第二大固体废弃物，不仅占用大量土地资源，而且对环境影响非常严重，极易造成二次污染，如不采取积极有效措施进行综合利用，将会造成严重后果。
由于脱硫石膏的主要成分为二水硫酸钙，用其代替天然石膏作水泥缓凝剂将对保护环境、发展循环经济、建设节约型社会具有重要的意义。
表1、表2分别是脱硫石膏的化学、物理性质。
水泥缓凝剂的相关试验本次试验所用材料：水泥熟料、天然石膏、3种不同品位的脱硫石膏、水泥混合材（粉煤灰、炉渣、红煤矸）等。
将试验中所用各种材料晒干后，分别经过试验室鄂式破碎机破碎，然后用不同编号的脱硫石膏分别与熟料、混合材等按一定比例混合，在椎500×500试验小磨中磨至规定时间。
粉磨后的水泥按国家标准进行水泥物理性能检验，结果列于表3、表4。
表3中数据为不同电厂脱硫石膏与天然石膏不同掺量之间的纯硅酸盐水泥物理性能比较，表4列出不同电厂脱硫石膏与天然石膏掺加20%混合材后复合水泥的物理性能比较。
GB175-1999《普通硅酸盐水泥》标准规定，工业副产石膏做水泥缓凝剂，必须进行试验，且证明其对水泥性能无害后方可使用。
因此，下面笔者主要分析水泥中加入脱硫石膏后，对其性能的影响情况。
1.脱硫石膏的物化性能及品位等级脱硫石膏呈浅黄色细粉状，质软、易磨。
脱硫石膏正常含有8%～10%的吸附水分，作为水泥缓凝剂使用时，应适当晾晒，否则将给正常下料带来诸多不便。
2．对安定性、稠度的影响从表3中编号为K6～K9的数据可以看出，随着脱硫石膏掺入量的增加，水泥的稠度呈增加趋势，与天然石膏相比，其稠度略有降低，表明掺加脱硫石膏的水泥需水量少。
另外，从表中还看出脱硫石膏对水泥的安定性没有影响。
3．对凝结时间的影响根据表3中K1～K9的凝结时间数据看出，随着石膏掺入量的增加，水泥的初凝、终凝时间均有延长，只是脱硫石膏比同掺量天然石膏凝结时间普遍短，有加速凝结的现象，但从表4中体现不明显。
脱硫石膏在水泥生产中应用
《脱硫石膏作水泥缓凝剂研究2010-01-31 06:19河南省鼎鑫轻质建材公司研究了利用脱硫石膏作水泥缓凝剂的水泥性能以及脱硫石膏的作用机理。
研究表明,脱硫石膏中含有一定量的碳酸钙,掺入脱硫石膏,水泥凝结时间正常,对水泥力学性能和安定性有积极作用,可以代替天然石膏用于水泥生产。
此外还研究了脱硫石膏的造粒以及使用脱硫石膏给生产企业带来的显著经济效益。
脱硫石膏是火力发电厂烟气脱硫时由SO2和CaCO3反应生成的一种工业副产石膏,主要成分为CaSO4·H2O,还有一些杂质,如未反应完全的碳酸钙,石灰石中所含有的其它杂质和少量钾、钠盐,一般含量不大于0.5%。
脱硫石膏产量大,不受天然石膏产地的限制,将其用于水泥生产已引起人们的广泛关注。
国外已有成功地应用脱硫石膏作水泥缓凝剂的经验,我国近年才有脱硫石膏产出,尚未对其作水泥缓凝剂进行过系统研究,本工作针对发电厂年产30万吨脱硫石膏综合利用问题进行了深入研究工业副产石膏作为一种废弃物会污染环境。
将废弃物资源化,使用脱硫石膏作水泥缓凝剂是非常有效的途径。
这将给排污单位和水泥厂创造好的经济、社会、环境效益。
材料与实验方法主要原材料有脱硫石膏、天然石膏、水泥熟料、矿渣、粉煤灰,化学成分如表1。
脱硫石膏为灰白色粉末状,0.045mm方孔筛筛余1.0%。
主要杂质为未反应完全的CaCO3和部分可溶盐。
从化学分析可知,脱硫石膏不含对水化性能有负影响的杂质,适宜作水泥缓凝剂。
天然石膏为灰白色块状。
粉煤灰为电厂干排灰,物理性能见表2。
矿渣为水淬高炉矿渣。
将水泥熟料、石膏及各种混合材按配比要求计量后在球磨机中混磨30min,水泥细度达到国家标准要求。
实测值,水泥0.08mm方孔筛筛余为7.0%～8.2%。
复合水泥细度2.8%～4.7%。
依据国家标准,对硅酸盐水泥、普通水泥、矿渣硅酸盐水泥、复合水泥的性能进行了全面测试。
结果与讨论脱硫石膏对硅酸盐水泥、普通水泥性能的影响脱硫石膏对硅酸盐水泥、普通水泥性能的影响如表3、表4所示,从试验结果可知,脱硫石膏的掺量大于2.0%时,水泥凝结时间能够满足标准要求,安定性合格,随着石膏掺量增大,凝结时间延长,但强度变化不明显。
脱硫石膏制备粉刷石膏、抗裂砂浆的试验研究(可编辑)
创新实验论文脱硫石膏基复合生态材料的研发项目负责人:XXX其他成员:XXX指导教师:XXX脱硫石膏制备粉刷石膏、抗裂砂浆的试验研究摘要:本文利用未煅烧的脱硫石膏制备高附加值的粉刷石膏,主要研究了不同相脱硫石膏互配、外加剂和保水剂的种类、养护条件等对脱硫石膏基粉刷石膏制品性能的影响;裂缝是混凝土与砂浆应用中存在的重大问题。
本文针对加入了脱硫石膏、矿粉等矿物掺合料的普通硅酸盐水泥砂浆,研究了纤维的尺寸、形状及掺入量对砂浆性能的影响;结果表明:(1)当二水石膏∶半水石膏∶矿粉∶水泥∶硫铝酸盐水泥∶柠檬酸钾∶生石灰∶硫酸钾330∶35∶138∶48∶60∶0.5∶9.6∶0.5,水灰比为0.32时,获得了性能优异,满足国标JC/T517?2004要求的粉刷石膏;(2)搅拌方式对砂浆性能的影响较大。
与人工搅拌相比,机械搅拌一方面可以极大地降低水混合物比,另一方面可使砂浆混合更均匀,从而提高砂浆的强度,避免离析、沉降等现象;(3)当脱硫石膏:矿粉:氧化钙:硫酸钾54:23:1.5:0.9,水混合物比介于0.31-0.32之间时,砂浆的初、终凝时间,抗折强度等性能指标均符合地标DB11T537-2008和DB31T366-2006的要求。
关键词:脱硫石膏粉刷石膏抗折强度抗压强度砂浆纤维抗裂性矿物掺合料外加剂凝结时间脱硫石膏是用石灰或石灰石经湿法烟气脱硫得到的工业副产品,其纯度高,成份稳定,无放射性,水化硬化体有较高的强度。
工业发达国家已较好的对脱硫石膏进行了资源化应用,解决了脱硫石膏在干燥、改性、应用等方面的技术性难题,应用技术比较成熟。
在国内,随着热电联产装置规模逐步扩大,产生了大量的脱硫石膏副产品,从而使脱硫石膏的综合利用有着极为丰富的原材料。
然而国内脱硫石膏综合利用仅是刚起步,人们对其应用价值和市场竞争力普遍认识还不够。
另外天然石膏的处理工艺和设备也并不完全适合脱硫石膏,这更增加了用脱硫石膏加工生产新型建材的难度。
脱硫石膏代替天然石膏生产复合水泥的研究及应用
３工 业性 生产
由于 脱硫 石 膏 水 分 偏 大 ， 高达 ２ ０ ％以上 ， 易 堵 塞下 料 点 ， 直 接是 无 法掺 兑 的 。只 能通 过 晴天 晾 晒 后入库 ， 同 时采 用 刚购 进 的 化肥 厂 热 煤 渣 （ 温度 大 约５ ０℃左右 ） 作 载体 ， 与脱 硫石 膏按 １ ： １ 搭配 ， 铲 车 均 匀拌 料后 入库 储存 。 之后 进入 库容 ５ ０ ｔ 左右 的锥 形 料槽 ， 锥形 料槽 要 求倾 角 大 于 ７ ０℃以上 ， 槽 口安 装 振 打器 。下设 皮带 秤将脱 硫 石膏 与煤 渣混合 料 通 过 微机 配料 入水 泥磨 。经 过一 年多 的大磨 工业 性生 产 得 出 了以下水 泥性 能 。 见表 ３ 。
通 过试 验 还 可 以得 出 ， 粉磨 时 间相 同 时 ， 加 脱 硫 石膏 的水 泥 比表 面积都 明显 偏 大 。 这 主要 是 因为 脱 硫 石膏 的易 磨性 比天然 石 膏要 好 ， 而且 脱硫 石 膏 本 身 是 细 粉 物料 ， 对熟料有助磨作用 ， 所 以在 相 同
的时 间 内 ． 磨 得 的水 泥 细 颗 粒 较 多 ， 比表 面 积 明显 偏大。
８． ２ ８． ５
１ ７ ． ７
ｌ ８． ４ １ ９． ３
３ ６ ． ９
３ ８． ５ ３ ９． ４
表 ３ 水 泥 性 能
品种 水 泥原材 料质 量配 比（ ％） 项目 熟料 石 灰石 粉煤 灰 煤渣＋ 石 膏
５ ８
５ ８
比表 ３ ｄ ２ ８ ｄ ３ ｄ ２ ８ ｄ Ｓ Ｏ ３ 面 积 初凝 终凝 抗折 抗 折 抗压 抗 压
２ ． ３ 。 ３脱硫 石 膏对水 泥胶 砂 强度 的影 响 因为 脱 硫 石 膏 中含 有 部 分 未 反 应 的 Ｃ ａ Ｃ Ｏ 和
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关 键 词 ： 泥 ；天 然 石 膏 ；脱 硫 石 膏 ； 凝 剂 水 缓
１项 目立 项 的 背 景 及 目的意 义
随 着新 型干 法 水 泥 技 术 的快 速 发 展 ， 泥 产 能 急 速 增 大 ； 水
能 及 对 混 凝 土性 能 没 有 不 良影 响 ， 过 渊 整 熟 料 配 料 方 案 ， 通
ｎ ２６ ＝． ｐ１ ＝７
．
标 准 稠
度 ％
２ ５ ３．
３天 抗 ２ ８天 抗 压 初 凝 ｒｉ 终 凝 ｎｉ ａｎ ｌ ｎ 强 度 ＭＰ 度 ＭＰ ａ强 ａ
８ ０ １０ ５ ３ ８ Ｏ． ６０＿ ３
溶 于 水 的水 化 硫 铝 酸 钙 即钙 矾 石 Ｃ Ａ－ Ｃ Ｓ Ｃ （ Ｈ） 存 ， ３ ａＯ ・ ａ Ｏ ，
值
ＫＨ＝
ＫＨ
ｎ
ｐ
ＣＳ ３
Ｃ
ＣＡ ３ Ｃ Ｆ 以
９．４ ２
０． ８ ２． ９１ ６０
０． ９ｌ
１． ５ １ ｌ ２７ ８． ７２ ６． ８ ９． ７３
２ Ｏ ３．
３天 抗 压 ８天 抗 压 ２ 初 凝 ｍｉ 终 凝 ｍｉ ｎ ｎ 强 度 ＭＰ 度 ＭＰ ａ强 ａ
１１ ０ １ Ｏ ９ ２８ ６ｌ
２项 目详细 技 术 内容
天 然 石 膏 （ ａ Ｏ ・ Ｈ ０） 水 泥 熟 料 的 缓 凝 作 用 是 由 于 Ｃ Ｓ ２ 对
表 １ 调 整 前 后 熟 料 配 料 方 案 及 检 验 结 果 调 整前 失 量 ＳＯ２ Ａ ３ Ｆｅ０３ Ｃａ 烧 ｉ ０ ２ ０ Ｍ ｇ Ｏ
熟 料 率 ０
．
ＳＯ３ Ｏ． ５８ Ｃ ＡＦ
天然 石 膏 主 要 成 分 是 Ｃ Ｓ ２ ， 水 泥生 产 中 的作 用 ａ Ｏ ・Ｈ ０ 在 是 调 节 水 凝 结 时 间 和改 善 水 泥 性 能 。 脱 硫 石 膏 是 火 电 厂 炯 气湿 法 脱 硫 产 生 的 业 废 渣 ， 要 成 分 是 Ｃ Ｓ ２ ０ 和微 主 ａ Ｏ ・Ｈ，
调 整前 失 量 ＳＯ２ ＡＬ０３ Ｆ ２ Ｃａ Ｍｇ 烧 ｉ Ｊ ｅ０３ ２ ０ Ｏ
熟 料 率 ０
．
Ｓ Ｏ３
０．４ ５
７ ２１５ ５． ７ ． ．８
水 泥 水 化 时 ， 膏 很 快 与 ＣＡ 及 Ｃ （ Ｈ） 发 生 反 应 牛 成 难 白 ａＯ
Ｃ 粒 子 表 面 彤 成 包 裹 层 ． 止 Ａ 阻 ｒ ＣＡ进 一 步 水 化 ， 溶 液 使 小铝 酸 盐 的溶 解 度 降 低 ， 以致 铝 酸 钙 的 水 化 产 物 不 能 分 离 ｝
来 这 样 ， 凝 结 时 间起 决 定 作 用 的 将 不 是 Ｃ Ａ， 是 反 应 较 对 而 慢 的 Ｃ Ｓ胶体 溶 液 。 其 身浓 度 的 增 大 ， 町延 缓 了水 泥 的凝 结 时 间 。 硫 膏 主要 成分 是 Ｃ Ｓ ２ 脱 ａ Ｏ ・ Ｈ ０和 少 量 的亚 硫 酸 盐 ，应 用 其 主 要 成 分 天 然 石 膏 一 样 是 Ｃ Ｓ ２ 的 原 ａ Ｏ ・Ｈ ０ 理 ． 过 实 验 研 究 验 证 其 对 水 泥 物 理 、 学 性 能 及 对 混 凝 土 通 化 性 能 的 影 响 ，特 别是 脱 硫 石 膏 中 微 量 的 业 硫 酸 盐 对 水 泥 物 理 、 学 性 能 及 对 混 凝 土 性 能 的 影 响 ， 究 证 明 微 量 的 业 硫 化 研 酸 盐 轻 微 地 延 长 了水 泥 凝 结 时 问 ， 水 泥 其 它 物 理 、 学 性 埘 化
一
脱硫石膏生产通用硅酸水泥工艺研究
和 南方 ’ 孙 俊 杰 。 周 冠 东 ， ，
ｌ 河南煤化集团焦煤公司（５ １０ ２ ４ ４ ５ ） 焦作千业水泥有限责任公 司（５ １０ ４４ ５ ）
摘 要 ： 脱硫 石 膏作 为缓 凝 剂 生 产 水 泥 ， 用 经过 小 、 大磨 试验 后 ， 加 改 性 脱 硫 石 膏 替代 天 然 二 水 石 膏 添
生 产 水 ｝ 的原 燃 料 价 格 上 涨 ，天 然 石 膏 价 格 上 涨 至 约 １ ０ ＿ 『 ｌ 三 ３
性 能 及 对 混 凝 土 性 能 没 有 不 良 影 响 ．通 过 调 整 熟 料 配 料 方
案 ， 高 熟 料 的 Ｃ Ａ 含 量 ， 以 达 到 控 制 少 莓 的 亚 硫 酸 盐 延 提 ， 可 长 水 泥 凝 结 时 间 的 目 的， 证 水 泥 凝 结 时 间 正 常 ， 品 质 量 保 产
量 的亚 硫 酸 盐 。通 过 试 验 研 究 ， 脱 硫 石 膏 代 替 天然 石 膏 生 用 产通用 硅酸 盐水泥 ， 约 ＿ 源 ， 低 了生产 成本 ， 现 ｌ 节 ｒ资 降 实 『
节 能 减 排 和 综 合 利 用 的 目的 。
ｎ ２７ ＝．
ｐ ． ＝１ ６
标 准 稠
度 ％
元 ／ ， 泥 生 产 成 本上 升 。 同 时 ， 电 厂 烟 气 湿 法 脱 硫 工 艺 吨 水 火
技 术 已 广 泛 应 用 ， 生 大 量 的 Ｔ 业 废 渣一 一 脱 硫 石 膏 ， 格 产 价 低廉 ， ７ 约 Ｏ冗／ 。 吨
合 格 ： 定 了 应 用 脱 硫 石 膏 生 产通 用硅 酸 盐 水 泥 的 叮行 性 。 确
１ ２１５１ ４．８ ２ ． ８ ｎ ｐ
３０６ ６ ３２ ３－２ ． ５． ２ Ｃ３ Ｓ Ｃ２ Ｓ Ｃ３ Ａ
值
ＫＨ＝
ＫＨ
０９ ５ ２ ７ ．２ ．０
０． ９ｌ
１５ ５ ． ０ １ － ６ ７７ ．９ ６１ ９３ ．４
９３ ．０
