超声波加湿器原理及电路图超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
各种加湿器工作原理、简介
各种加湿器工作原理、简介2014-12-08暖通南社1、电极式加湿器工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。
电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。
电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。
将电极和三相电源接通之后，就有电流从水中通过。
在这里水是电阻，因而能被加热蒸发成蒸汽。
除三相电外，也有使用两根电极的单相电极式加湿器。
由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。
所以，产生的蒸汽量多少可以用水位高低来调节。
电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。
电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。
它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。
2、电热式加湿器工作原理：电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程：1、产生蒸汽：通过电加热使水沸腾产生蒸汽。
2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。
3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。
这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。
电热式加湿器是用管状电热元件置于水盘中做成的。
元件通电之后便能将水加热而产生蒸汽。
补水靠浮球阀自动控制，以免发生断水空烧现象。
此种电热式加湿器的加湿量大小取决于水温和水表面积。
3、干蒸汽加湿器工作原理：接通饱和蒸汽源，饱和蒸汽在双层喷管的外套作横向运动，对中心喷管预热后，环向进入弯管，经折流板，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用和折流板的阻挡，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份的蒸汽由顶部进入已经被预热的干燥室，干燥室内充满了不锈钢介质，对残留水份进行过滤，分离，并能够分吸收流动蒸汽的噪声；开启调节阀，干噪室内的压力下降，汽化温度降低，残留于蒸汽中的水份被再次加热、汽化，实现对饱和蒸汽的进一步干燥处理；干燥的蒸汽经过调节阀进入中心喷管，从装有不锈钢消声网的孔中逆向喷入空调机组内的流动空气中，实现对空气中的加湿处理。
干蒸汽加湿器系列干蒸汽加湿器系列
·干蒸汽加湿器系列干蒸汽加湿器系列·电极加湿器系列1、干蒸汽加湿器工作原理(点击下图看放大图）·风管式湿膜加湿器饱和蒸汽从蒸汽入口进入加湿器，蒸汽在蒸汽套杆中轴向流动，利用蒸汽的潜热将中心喷杆加热，确保中心喷杆中喷出的是纯的干蒸汽，即不夹带冷凝水的蒸汽。
饱和蒸汽进入套管后，进入汽水分离室。
分离室内设折流板，使蒸汽进入分离室后产生旋转，且垂直上升流动，从而高效地将蒸汽和冷凝水分离；分离出的冷凝水从分离室底部通过疏水器排出。
当需要加湿时，打开调节阀，干燥的蒸汽进入中心喷杆，从带有消声装置的喷孔中喷出，实现对空气的加湿。
2、干蒸汽加湿器特点：1．采用美国先进的汽—水分离技术和汽水分离机构，汽水分离更加彻底，绝无喷水现象。
2．属于等温加湿，加湿效率高，可达95%以上。
3．独特的双层蒸汽套管，保证所喷出干蒸汽绝无喷水和噪音现象。
4．采用全不锈钢材料制造，外型美观，耐腐蚀，寿命长。
5．独特的消音结构，确保蒸汽在流动和喷射过程中绝无哨音或噪音。
6．电动、电磁干蒸汽为一体化结构，可以实现湿度的远程精确调节控制。
7．当要求的加湿量比较大时，可采用多喷杆结构3、干蒸汽加湿器的型号：4、蒸汽加湿器形式（1）手动干蒸汽加湿器（RQS）系列(查看手动干蒸汽工作原理图请点击这里）、手动干蒸汽加湿器的执行机构手动调节阀，采用不锈钢材料制造，抛物线型柱塞阀芯，行程20MM，完全能够满足对加湿量要求的可靠调节和控制型号15型20型25型32型额定流量系数（Kv）2.85.4915泄露量（ml/min）0.91.51.53.0（2）电磁干蒸汽加湿器（RQC）系列(查看电磁干蒸汽工作原理图请点击这里）电磁干蒸汽加湿器的执行机构采用专用蒸汽电磁阀，在接通电控信号后，断电则靠弹簧自动复位关闭，实现湿度的远程调节和控制，其性能参数见下表。
型号15型20型25型32型介质温度（℃）0-180工作压力（MPa）0-1.6介质类型饱和蒸汽额定流量系数（Kv）2.85.4915泄露量（ml/min）0.91.51.53.0阀座、阀芯材料不锈钢电源AC220V/50Hz 或DC24V功耗AC66V A 或DC50W3．电动干蒸汽加湿器（RQD）系列(查看电动干蒸汽工作原理图请点击这里）查看电动干蒸汽结构图请点击这里电动干蒸汽加湿器的执行机构选用国外先进的蒸汽电动调节阀和电动执行器，符合国际IEC标准，可以接受控制仪表和计算机输出的各类控制信号，并将此信号转变为相应的线形位移，自动调节蒸汽流量，实现对湿度的远程精确控制，其性能参数见下表。

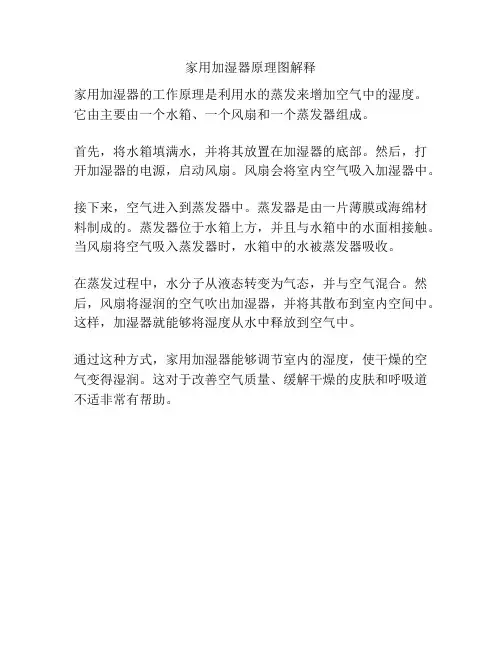

家用加湿器原理图解释
家用加湿器原理图解释
家用加湿器的工作原理是利用水的蒸发来增加空气中的湿度。
它由主要由一个水箱、一个风扇和一个蒸发器组成。
首先，将水箱填满水，并将其放置在加湿器的底部。
然后，打开加湿器的电源，启动风扇。
风扇会将室内空气吸入加湿器中。
接下来，空气进入到蒸发器中。
蒸发器是由一片薄膜或海绵材料制成的。
蒸发器位于水箱上方，并且与水箱中的水面相接触。
当风扇将空气吸入蒸发器时，水箱中的水被蒸发器吸收。
在蒸发过程中，水分子从液态转变为气态，并与空气混合。
然后，风扇将湿润的空气吹出加湿器，并将其散布到室内空间中。
这样，加湿器就能够将湿度从水中释放到空气中。
通过这种方式，家用加湿器能够调节室内的湿度，使干燥的空气变得湿润。
这对于改善空气质量、缓解干燥的皮肤和呼吸道不适非常有帮助。
加湿器原理ppt课件
泛应用在各种领域。超声波加湿器采用每秒200万次的超声波高频震荡， 将水雾化为1-5微米的超微粒子和负氧离子，通过风动装置，将水雾扩散 到空气中，使空气湿润并伴生丰富的负氧离子，达到均匀加湿，能清新空 气，增进健康，一改冬季暖气的燥热，营造舒适的生活环境。
二、纯净型加湿器 直接蒸发型加湿器通常也被称为纯净型加湿器。
走进物理世界 —加湿器
精品ppt
1
加湿器的分类样式 主要加湿器的工作原理 加湿器的应用范围及作用
精品ppt
2
加湿器的分类
1.从使用方面来讲：
工业用加湿器 家用加湿器
2.从湿度要求来讲：
工艺性 舒适性
3从原理来讲：
等焓加湿 等温加湿
精品ppt
水在空气中蒸发进行
加周热湿围，常器浸（，空加用有湿湿加气湿的：面膜过湿吸近等蒸加超程时收似焓发湿声需气为类式器波要体等型加）加向潜焓的湿和湿加器离器湿心、
三、电加热式加湿器 热蒸发型加湿器也叫电加热式加湿器。其工作
原理是将水在加热体中加热到100℃，产生蒸汽，用电机将蒸汽送出。电 加热式加湿器是技术最简单的加湿方式。
精品ppt
5
我们主要来深入了解下 超声波加湿器的原理
超声波雾化原理： 利用压电陶瓷所固有超声波振荡 特点，通过一定的振荡电路手段与压电陶瓷固有振荡
式直加接湿将器水、蒸加气压加喷入雾式 加空湿气器中、，汽不水需雾要化吸式加 湿收器空。气中的热量， 常近用似的为等等温温加过湿程类型的 加湿器有：电热式加湿
器、电极式加湿器、干 蒸汽加湿器。 3
加湿器的样式是多种多样的
精品ppt
4
主要加湿器的工作原理
一、超声波加湿器 超声波技术是世界上一种比较成熟的技术，已被广
加湿器-PPT
冷雾加湿器
• 此种加湿器利用风扇强制空气通 过吸水介质时与水接触、交换来 增加空气的相对湿度
特点
能随空气的相对湿度自动调节，即空气相对湿 度低的时候加湿量大，空气相对湿度高时，加 湿量低；缺点是加湿量低（约为超声波加湿器 的1/5），噪声相对于超声波加湿器大，但这 种加湿器耗能少，噪音低
加湿器前景
特点
• • • • • • • • • 1：性能稳定可靠 2：耐腐蚀、可清洗，使用寿命长 3：最大限度去除表面污垢 4：维护工作量最小 5：方便进行检视和维修 6：安全的电路设计 7：控制更灵活 8：方便用户使用 9：方便进行湿度设定及调节
浸入式电极加湿器
• 浸入式电极式加湿器（immersed Electrode humidifier）是利用浸入 水中的大面积的电极作为端子,以水作 为加热媒介,当电流经由水转移电能时, 产生热量,使水沸腾,产生蒸汽. 特点： • 是成本低,便于安装和使用.但是精度 较低，而且需要定期更换加湿桶维护。
• 在普及了冷暖空调之后，不少人 将添置家电的下一个目标投向空气清 新机、新风换气机、 • 阳光传导系统、加湿机等环保生 活小家电，以营造居家生活环境的自 然清新。目前市场竞争的重点体现在： 品牌、价格、质量、服务、技术等方 面。加湿器到目前为止都不是一个很 普及的产品，但正是因为它的普及率 不高，并且没有形成很强大的品牌效 应，所以它的市场潜力非常巨大。
课Hale Waihona Puke 设计-加湿器加湿器加湿器简介
加湿器分类及特点 加湿器分析和注意
市场分析
加湿器
概念：加湿器（humidifier） 是一种增加房间湿度的家用电器 加湿器可以给指定房间加湿 也可以与锅炉或中 央空调系统相连给整栋建筑加湿
各种加湿器工作原理、简介
各种加湿器工作原理、简介暖通南社1、电极式加湿器工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。
电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。
电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。
将电极和三相电源接通之后，就有电流从水中通过。
在这里水是电阻，因而能被加热蒸发成蒸汽。
除三相电外，也有使用两根电极的单相电极式加湿器。
由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。
所以，产生的蒸汽量多少可以用水位高低来调节。
电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。
电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。
它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。
2、电热式加湿器工作原理：电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程：1、产生蒸汽：通过电加热使水沸腾产生蒸汽。
2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。
3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。
这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。
电热式加湿器是用管状电热元件置于水盘中做成的。
元件通电之后便能将水加热而产生蒸汽。
补水靠浮球阀自动控制，以免发生断水空烧现象。
此种电热式加湿器的加湿量大小取决于水温和水表面积。
3、干蒸汽加湿器工作原理：接通饱和蒸汽源，饱和蒸汽在双层喷管的外套作横向运动，对中心喷管预热后，环向进入弯管，经折流板，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用和折流板的阻挡，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份的蒸汽由顶部进入已经被预热的干燥室，干燥室内充满了不锈钢介质，对残留水份进行过滤，分离，并能够分吸收流动蒸汽的噪声；开启调节阀，干噪室内的压力下降，汽化温度降低，残留于蒸汽中的水份被再次加热、汽化，实现对饱和蒸汽的进一步干燥处理；干燥的蒸汽经过调节阀进入中心喷管，从装有不锈钢消声网的孔中逆向喷入空调机组内的流动空气中，实现对空气中的加湿处理。
(整理)湿膜加湿器
直排水湿膜加湿器：型号：ASMZ系列类别：湿膜加湿器—直排水湿膜加湿器序号：TQ8324一、直排式湿膜加湿器材质说明：湿膜加湿器主要由湿膜组成，是加湿系统的核心部件，也是加湿蒸发介质。
湿膜材料(又称“赛代克”)以植物纤维为基材，经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料，具有极强的吸水性、很好的自我清洗能力、无毒、耐酸碱、耐霉菌、阻燃及提供水分与空气间最大的接触表面积。
湿膜的结构能提供空气与其表面之间最大的接触面积，每平方米膜体能提供500～600㎡的接触面积，膜体流道倾角呈45度。
其材料加入特殊化学原料制成的,突出良好的吸湿性和湿挺性的显著优点。
湿膜加湿器实物图：二、滴下浸透式湿膜加湿器工作原理：水箱中的水输送到加湿器顶部的淋水器，水均匀地淋到湿膜的顶部，淋水器确保水均匀分配到湿膜材料上，水在重力作用下沿湿膜材料向下浸透，淋湿湿膜内部的所有层面，同时被湿膜材料吸收，形成均匀的水膜．当干燥的风通过湿膜材料时，干燥的空气和湿润的湿膜表面有较大面积的接触，水份充分吸收空气的热量而汽化、蒸发，从而达到对空气加湿的目的。
在这一加湿过程中，空气的湿度增加，温度下降，但空气的焓值不变。
目前湿膜加湿器有四种材料，有机湿膜、无机玻璃纤维湿膜、金属铝合金湿膜，金属不锈钢湿膜，在中央空调几组、新风机组、机房空调等加湿段配套的以有机湿膜材料最多。
三、直排水湿膜加湿器的结构图：四、滴下式湿膜加湿器特点：向下浸透式湿膜加湿器洁净无噪音，加湿能力自我调节，饱和效率高，不产生过饱和、结露现象，具有加湿降温功效，属于等焓加湿。
对空气有洗涤、过滤作用，不产生“白粉”现象。
极强的吸水性、良好的透风性，对入口空气起到二次过滤净化的作用，具有很好的机械强度和浸水挺拔度。
湿膜式加湿距离短，用于中央空调，可节省机组体积，降低机组成本。
有多种加湿方式：直排式湿膜加湿器、循环式湿膜加湿器、风管式湿膜加湿器、柜式湿膜加湿器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前市场上的家用加湿器一般采用超声波方式将水雾化，并通过风机将雾化的水汽吹出壳体，从而达到加湿空气的效果，其电气原理图如附图所示。
市电经过开关电源后，输出两
路电压36V和12V。
其中36V供电水汽雾化模块.12V供电风机。
电路中，D1、D2分别是缺水指示灯和工作指示灯;干簧管为液位检测开关;RT1为雾气大小调节电位器。
以02为核心及其外围电路为超声波发生电路。
一、加漫器的工作原理
接通电源后.开关电源输出36V和12V。
当储水罐尚未放到底座或储水罐内缺水时，磁铁远离干簧管，干簧管弹开.Ql导通，缺水指示灯Dl亮，工作指示灯D2灭;Q2基极无电压，超声波发生电路不起振。
当储水罐加入适量水后，磁铁靠近干簧管，干簧管吸合，QI因其基极变为高电平而截止.同时D2亮，Dl灭，电流经干簧管，并由R3、R6分压后，经R5、RT1送到超声波发生电路，超声波发生电路起振，从而产生雾气，由风机吹出壳体，达到室内加湿空气的效果。
二、常见故障检修
[例1]雾化的水汽不能吹出壳体。
检修：打开加温器，插上电源，发现风机不转。
去除风机后，测量开关电源输出12V.
正常，则判断风机坏，更换风机后，故障排除。
[例2]通电无反应。
检修：接通电源，测量36V、12V均无输出，判断为开关电源故障。
拆开开关电源检查，其整流部分有发黑情况，经测量，整流二极管(1N4007)损坏一只，更换后，故障排除。
[例3]水汽雾化很弱，调节旋钮不起作用。
‘检修：经测量36V、12V均输出正常，Q2
也无击穿现象，各阻容件无烧黑情况，但发现储水罐污垢较多，换能器件表面及水池底部池壁上都积了一层水垢，用餐洗净彻底清除后通电，雾化效果恢复正常。
提示：在日常使用中，加湿器的很多故障都是水垢造成的，因此应经常清洗加湿器的储水罐及液位检测部分，防止污垢沉积，有条件的可以考虑用纯净水作为加湿器用水。
