北京市崇正华盛应急照明01E-BUS安装说明书ver2.01
北京市崇正华盛应急照明安装说明书样本
消防安全应急疏散照明系统产品E-BUS安装说明书Ver2.0北京市崇正华盛应急设备系统有限公司年9月目录表第一节E-BUS系列产品就位号一、智能( 直流) 主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能( 直流) 主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯UBS-0.5lx/2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时, 为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能( 直流) 主站就位要求1智能( 直流) 主站的选择及就位智能( 直流) 主站的选择, 按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能( 直流) 主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能( 直流) 主站的机柜下部, 有三层专门放电池的支架。
当智能( 直流) 主站的位置摆放确定之后, 就能够把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面, 整个机柜的重量会很重, 再移动就变的十分困难。
二、控制器主机的就位要求控制器主机, 在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此, 控制器主机应该放在控制室, 而且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是, 同型号的能够互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号, 并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图:第二节E-BUS系列产品的安装及接线一、智能( 直流) 主站的安装及接线1电源主机安装:电源主机是整个设备的备电提供中心。
应急灯最简单的安装方法
应急灯最简单的安装方法
应急灯最简单的安装方法如下：
1.选择合适的位置：应急灯通常安装在墙壁上，离地面一定的
高度。
在选择位置时应考虑到灯光的照射范围和易于被人发现。
2.准备安装工具：常用的安装工具包括电钻、螺丝刀、墙壁固
定螺丝等。
3.标记安装位置：在选择好的位置上使用铅笔或者其他工具标
记出安装点的位置。
确保标记准确和对齐。
4.固定底座：将应急灯的底座或者支架用螺丝等工具固定在墙
壁上。
确保固定牢固。
5.连接电线：将应急灯的线头与墙壁上的电源线连接。
确保正
确连接，并注意电源线的绝缘、接头稳固。
6.安装应急灯：将应急灯的主体部分插入底座或者支架上的固
定槽中，并确保牢靠。
7.测试灯光：在安装完成后，可以对应急灯进行一次测试，确
保其正常工作。
可以通过按下灯体上的测试按钮或者断开电源开关的方式触发。
以上是应急灯最简单的安装方法，具体安装步骤可能会因不同
灯具型号和材质而略有不同，安装前请阅读产品说明书并按照相关要求进行操作。
应急照明灯具安装规范与注意事项

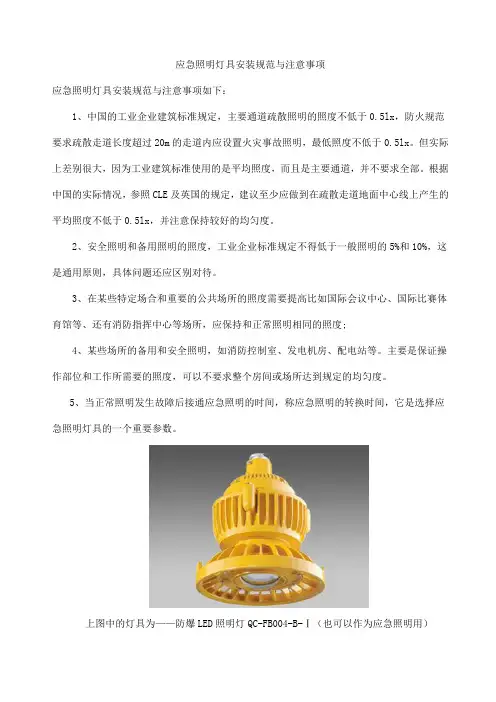

应急照明灯具安装规范与注意事项应急照明灯具安装规范与注意事项如下：1、中国的工业企业建筑标准规定，主要通道疏散照明的照度不低于0.5lx，防火规范要求疏散走道长度超过20m的走道内应设置火灾事故照明，最低照度不低于0.5lx。
但实际上差别很大，因为工业建筑标准使用的是平均照度，而且是主要通道，并不要求全部。
根据中国的实际情况，参照CLE及英国的规定，建议至少应做到在疏散走道地面中心线上产生的平均照度不低于0.5lx，并注意保持较好的均匀度。
2、安全照明和备用照明的照度，工业企业标准规定不得低于一般照明的5%和10%，这是通用原则，具体问题还应区别对待。
3、在某些特定场合和重要的公共场所的照度需要提高比如国际会议中心、国际比赛体育馆等、还有消防指挥中心等场所，应保持和正常照明相同的照度;4、某些场所的备用和安全照明，如消防控制室、发电机房、配电站等。
主要是保证操作部位和工作所需要的照度，可以不要求整个房间或场所达到规定的均匀度。
5、当正常照明发生故障后接通应急照明的时间，称应急照明的转换时间，它是选择应急照明灯具的一个重要参数。
上图中的灯具为——防爆LED照明灯QC-FB004-B-Ⅰ（也可以作为应急照明用）(1)疏散照明转换时间，不应大于15s，这是考虑了适应应急发电机自启动条件，如使用其他应急电源，应争取更短。
(2)安全照明转换时间不宜大于0.5s，因为涉及人身安全，要求比较高。
应急电源只能使用电网线路自动转换或者采用蓄电池。
(3)备用照明转换时间不应大于15s。
对于有爆炸危险的生产场所等，应视生产工艺特点，按需要确定用更短的时间。
6、疏散照明连续供电时间，不应小于30min。
主要应考虑发生火灾或者其他灾难时，人员的疏散、在建筑物内搜寻人员、救援等所需要的时间。
对于超高层建筑、规模特别大的多层建筑、大型医院等，应考虑更长的持续时间，如45，60，90min。
7、安全照明和备用照明连续供电时间，应视生产或工作的特点及持续时间长短确定。
消防紧急照明安装工程安装方案
消防紧急照明安装工程安装方案1. 引言本安装方案旨在介绍消防紧急照明安装工程的具体安装步骤和相关要求。
消防紧急照明是一项重要的安全设备，能够在火灾等紧急情况下提供照明以确保人员安全疏散。
本方案将详细说明安装流程和注意事项。
2. 安装步骤2.1 确定照明器材位置根据建筑物的布局和消防安全要求，确定照明器材的安装位置。
通常情况下，应在楼梯间、走廊、出口等易发生堵塞的区域进行安装。
2.2 准备设备和材料根据安装位置和要求，准备所需的照明器材、电缆、配电板等设备和材料。
2.3 安装电源系统安装照明器材所需的电源系统，包括备用电源和自动切换装置。
备用电源可以保证在主电源故障时，照明系统仍能正常运行。
2.4 安装照明器材根据设备的操作说明，将照明器材正确安装在预定的位置。
根据需要，可以安装应急灯具、紧急出口指示灯等不同类型的照明器材。
2.5 进行联动测试安装完成后，进行系统的联动测试。
确保在触发消防报警系统或断电情况下，照明系统能够正常启动并提供足够的照明。
3. 安全要求3.1 设备选型要求选择符合国家标准的消防紧急照明器材，并确保其质量和性能符合要求。
3.2 接地和绝缘要求照明器材的接地和绝缘必须符合相关要求，确保设备的安全可靠性。
3.3 火灾报警系统关联要求照明系统应与火灾报警系统进行关联，确保在火灾发生时能够及时启动并提供照明。
3.4 防水防尘要求根据实际情况，选择防水防尘等级符合要求的照明器材，以确保其在恶劣环境下的正常运行。
4. 维护和检修安装完成后，定期对照明系统进行维护和检修，确保设备的正常运行和安全可靠。
5. 结论本文档简要介绍了消防紧急照明安装工程的安装方案，包括安装步骤、安全要求和维护检修等方面。
通过按照本方案进行安装，可以确保照明系统在紧急情况下正常运行，提供有效的照明保障。
应急灯厂家：告诉你如何安装应急灯？
应急灯厂家：告诉你如何安装应急灯？随着科技的进步和生活水平的提高，应急灯已经逐渐成为现代建筑必不可少的一个重要配件。
应急灯是指平时不运行，但当发生停电等紧急情况时能自动发光照明的灯具。
不仅在日常生活中，应急灯也广泛应用于商业、工业和医疗等领域。
那么，如何正确地安装应急灯呢？下面由应急灯厂家为大家介绍。
第一步：选择应急灯安装地点应急灯的安装地点应该是排除了各种可能危险的区域，一般应选择在建筑物的公共区域或有人经常出入的区域。
应急照明的灯具数量也要考虑周到，一般按照每8-10m上一个应急灯的原则来安装。
当灯具上有下拉或者推开式的开关，安装时应保证该开关方便操作并且在停电情况下仍然能够易于触及。
第二步：安装应急灯设备应急灯安装步骤如下： 1. 按照灯具安装孔位置，在墙上打孔。
2. 将灯具的支架或者底座，固定在墙孔上。
3.将电缆或电线引到灯具固定位置。
4. 按照厂家说明书中提供的步骤将电线连接到电源，操作过程尽可能地细心，遵循电线连接端子相关细节。
第三步：进行灯具测试安装完成后，进行灯具测试时应按照以下步骤进行操作： 1. 切断灯具的控制电源后，应急灯自动点亮，如果没有出现问题，则表明应急灯工作正常，相反则应检查灯具的电源连接。
2. 在日常使用灯具的过程中，要注意每隔一个月为其充电一次，以确保其正常工作。
同时，也要在停电情况下检验应急灯是否能自动点亮。
第四步：安装应急灯的注意事项在安装应急灯的过程中，还需要注意以下几点事项： 1. 应急灯的选择要根据建筑的用途来挑选，要认真查看产品分类，确认此灯是否符合需要安装的环境和场合。
2. 灯具的焊点连接关系要牢固可靠，需要认真查看安装引言书的相关说明来保证连接质量。
3. 当安装应急灯时，不得触碰灯的电缆或电线，必须保持手干净干燥，且切断电源后再接电线连接器。
4. 尽量保证安装过程中地面平整、安静，不得闲杂人等随意进入工地。
应急灯的安装除了上述这些基本步骤，还需要我们充分考虑到现场的实际情况。
应急灯安装方法

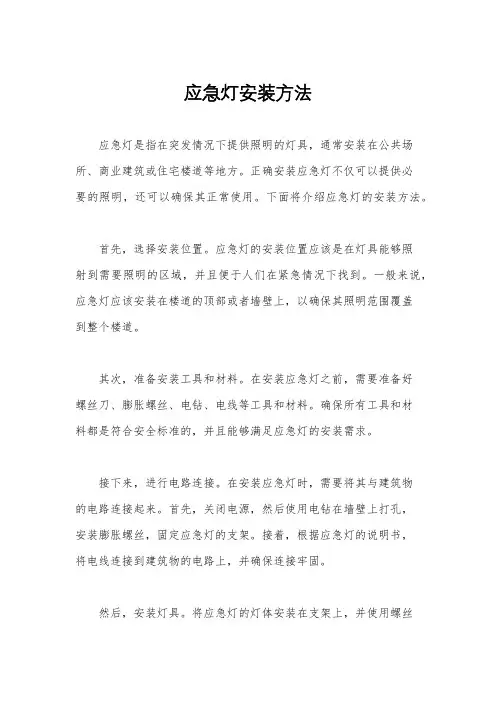

应急灯安装方法应急灯是指在突发情况下提供照明的灯具，通常安装在公共场所、商业建筑或住宅楼道等地方。
正确安装应急灯不仅可以提供必要的照明，还可以确保其正常使用。
下面将介绍应急灯的安装方法。
首先，选择安装位置。
应急灯的安装位置应该是在灯具能够照射到需要照明的区域，并且便于人们在紧急情况下找到。
一般来说，应急灯应该安装在楼道的顶部或者墙壁上，以确保其照明范围覆盖到整个楼道。
其次，准备安装工具和材料。
在安装应急灯之前，需要准备好螺丝刀、膨胀螺丝、电钻、电线等工具和材料。
确保所有工具和材料都是符合安全标准的，并且能够满足应急灯的安装需求。
接下来，进行电路连接。
在安装应急灯时，需要将其与建筑物的电路连接起来。
首先，关闭电源，然后使用电钻在墙壁上打孔，安装膨胀螺丝，固定应急灯的支架。
接着，根据应急灯的说明书，将电线连接到建筑物的电路上，并确保连接牢固。
然后，安装灯具。
将应急灯的灯体安装在支架上，并使用螺丝刀将其固定。
在安装过程中，需要注意灯具的安装方向和角度，确保其照明范围覆盖到需要照明的区域。
最后，进行功能测试。
在安装完成后，需要进行功能测试，确保应急灯能够正常工作。
首先，打开电源，观察应急灯是否亮起。
然后，断开电源，观察应急灯是否能够正常切换到应急模式并持续照明一段时间。
如果发现任何问题，需要及时进行调整和修复。
总之，正确安装应急灯是确保其正常使用的关键。
通过选择合适的安装位置，准备好必要的工具和材料，进行电路连接，安装灯具并进行功能测试，可以确保应急灯能够在紧急情况下发挥作用，为人们提供必要的照明。
希望以上介绍的应急灯安装方法能够对您有所帮助。
北京市崇正华盛应急系统有限责任公司
BEIJING C HONGZHENGHUASHENG E MERGENCY S YSTEM C O.LTD崇正华盛中国消防企业集团有限公司的成员单位中国消防企业集团有限公司系香港联合交易所上市企业崇正华盛囊括了楼宇应急系统中所需要的崇正华盛的崇正华盛十年技术历程中国应急照明技术的开路先锋从1994年技术调查及理论论证开始到1998年为公安部沈阳科学研究所提供崇正华盛国家级部级产品设计施工及验收标准规范的主导参与者GB17945-2000消防应急灯具参编单位已发布崇正华盛先进楼宇应急系统的理念及应用的倡导者消防疏散应急照明系统的理念及其应用崇正华盛中关村走来的高新技术开发企业崇正华盛一个公众型现代股权制企业更是一个深受社会各界称颂的企业组织1蓄电池集中供电式应急照明系统专题研讨会学者及专家们对应急照明系统是未来应急照明技术的方向崇正华盛所作出的努力2版权所示侵权必究3版权所示侵权必究4版权所示侵权必究67版权所示 侵权必究89版权所示 侵权必究本框图表达了一个简单的UBS216V 系统的构造基本要素这些要素包括1.应急照明电源主机......UBS216V 2.应急照明分机..........UBSF3.分支干线配电方式及线路方式...........单相或三相及DC216V 双路4.对灯具支路的七种输出模块及配线方式5.灯具开关方式及灯具接线方式6.指令信号方式系 统 构 成1011版权所示侵权必究1213版权所示侵权必究1415版权所示侵权必究1617版权所示侵权必究1819版权所示 侵权必究20前 言并非所有灯具及光源均作为应急照明使用鉴于应急照明的转换时间5s 要求以及蓄电池类电源特点 IEC 国际标准我国GB 17945-2000消防应急照明灯具以及相关设计标准中均要求作为应急照明用的 灯具及光源具备如下特性1快速启动特性2宽电压启动特性免维护型标志灯21版权所示 侵权必究深圳市民广场武汉销品茂商业 大厦石家庄人民广场 新疆中国人民银行空军指挥中心延安干部学院沈阳监狱 工程武汉协和 医院22竹藤网络北京 天桥剧院北京 宇航中心北京 万商华联商城北京市崇正华盛应急系统有限责任公司工厂地址北京市昌平区七家镇白庙工业园邮编102209电话总机81784090 81784091 81784092 81784093营销中心北京朝阳区东三环北路19号华鹏大厦北楼609室邮编100020电话总机65975291 65975292直拨 65975129传真010 - 65975130E-mail:sales@ 网址授权经销单位相关参数变更恕不另行通知 版权所有不得翻印一九九五年九月制定第一版一九九九年九月修订第二版二零零三年元月修订第三版二零零四年三月修订第四版创意百家全案策划: 64775378/82。
应急照明工程安装资料(3篇)
第1篇一、项目概述应急照明工程是为了在突发情况下，如火灾、停电等，确保人员安全疏散和设备正常运行而设置的照明系统。
本工程旨在为我国某重要建筑提供可靠的应急照明保障，确保在紧急情况下人员生命财产安全。
二、工程内容1. 应急照明系统设计：根据建筑物的功能、规模和特点，对应急照明系统进行设计，包括应急照明灯具、应急照明控制器、应急照明线路等。
2. 应急照明灯具安装：包括应急照明灯具的选型、安装位置、安装高度等。
3. 应急照明控制器安装：包括应急照明控制器的选型、安装位置、接线等。
4. 应急照明线路安装：包括应急照明线路的选型、敷设方式、接头等。
5. 应急照明系统调试：对应急照明系统进行功能测试，确保其正常运行。
三、工程实施1. 施工准备（1）组织施工队伍：根据工程规模和复杂程度，组建一支具有丰富经验的施工队伍。
（2）材料设备准备：根据设计要求，准备应急照明灯具、应急照明控制器、应急照明线路等材料设备。
（3）施工工具准备：准备必要的施工工具，如电钻、扳手、电工刀等。
2. 施工工艺（1）应急照明灯具安装：根据设计要求，确定灯具安装位置和高度，使用电钻在墙面上打孔，将灯具固定在孔内，连接电源线。
（2）应急照明控制器安装：根据设计要求，确定控制器安装位置，使用电钻在墙面上打孔，将控制器固定在孔内，连接电源线和信号线。
（3）应急照明线路安装：根据设计要求，确定线路敷设方式，使用电工刀切断电缆，连接电源线和灯具，确保线路安全可靠。
3. 施工质量控制（1）材料设备：选用符合国家标准和设计要求的材料设备，确保工程质量。
（2）施工工艺：严格按照施工工艺进行施工，确保施工质量。
（3）施工验收：施工完成后，对应急照明系统进行验收，确保其符合设计要求。
四、工程验收1. 验收标准（1）应急照明灯具、应急照明控制器、应急照明线路等材料设备符合国家标准和设计要求。
（2）应急照明系统安装牢固，接线正确，功能齐全。
（3）应急照明系统在紧急情况下能正常工作，满足安全疏散和设备正常运行的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防安全应急疏散照明系统产品E-BUS安装说明书Ver2.0北京市崇正华盛应急设备系统有限公司2010 年9月目录表第一节E-BUS系列产品就位号一、智能（直流）主站就位要求二、控制器主机的就位要求三、控制器分机的就位要求四、集中电源式集中控制型照明灯/标志灯的安装要求第二节E-BUS系列产品的安装及接线一、智能（直流）主站的安装及接线二、控制器主机安装接线三、控制器分机的安装接线四、照明灯UBS-0.5lx/2A-ELS1019安装接线五、标志灯安装接线说明六、地面标志灯的安装接线说明第三节 E-BUS系列产品现场安装检验方法一、安装位置的检验方法二、系统接线正确性及系统核验第一节E-BUS系列产品的就位号E-BUS系列产品的就位号是工程设计师设计时，为了安装时区分相同设备。
本公司的就位号粘贴在产品的外包装箱上。
一、智能（直流）主站就位要求1智能（直流）主站的选择及就位智能（直流）主站的选择，按照就位号进行选择安装。
2铅酸蓄电池选择及就位根据电源功率选择铅酸电池的容量。
电池须安装在智能（直流）主站的机柜里面。
每个机柜配备相同容量的电池18节。
在智能（直流）主站的机柜下部，有三层专门放电池的支架。
当智能（直流）主站的位置摆放确定之后，就可以把18节电池分三层放到机柜里面。
一旦把电池放入到机柜里面，整个机柜的重量会很重，再移动就变的十分困难。
二、控制器主机的就位要求控制器主机，在每个工程一般只有一台。
用于监测控制整个系统的运行。
据此，控制器主机应该放在控制室，并且远离有变频设备或者产生较大电磁干扰的设备。
三、控制器分机的就位要求按照就位号进行选择安装。
同时需要注意的是，同型号的可以互换安装。
四、集中电源式集中控制型照明灯/标志灯的安装要求。
1 要求记录灯具的序列号，并标在建筑平面图2 要求在同一回路只有一个末端灯具。
即如下图：4 4 4 4第二节E-BUS系列产品的安装及接线一、智能（直流）主站的安装及接线1电源主机安装：电源主机是整个设备的备电提供中心。
具有自动切换功能。
在安装调试过程，由于主电的不稳定，所以要求安装过程中注意保护电池组。
落地安装。
2蓄电池组的安装蓄电池组安装过程中，要求电池搬运过程都应该保持端子向上，不能倒置。
电池安装时，一层一层整齐排列的码放到电源主机的机柜中。
3智能（直流）电池主站的内部接线蓄电池之间的连线。
4 电池放置时间不超过6个月，超过6个月需要充电一次。
1-TB023456987121110151413181716B0第层电池第2层电池前面后面前面后面11-TB31-TB21-TB11-TB61-TB51-TB4后面前面第3层电池1-TB91-TB101-TB111-TB81-TB71-TB121-TB151-TB161-TB171-TB141-TB131-TB18第4层电池第6层电池后面前面第5层电池后面前面后面前面第1层电池第2层电池第3层电池前面后面前面后面前面后面123546789121110131415181716B 1B 0蓄电池监控线接线：为避免危险起见，每层电池暂不连，拉开电池主保险，电池监控线未使用时不插入。
电池监测线：电池监测线为1-TB0～1-TB18 4智能（直流）电池主站的输入/输出接线。
电池主站的输出为4-8个2M 模块，每个模块最多可以带1.5KW 。
在系统布线时要注意按照功率大小进行分配。
① 接线示意图智能（直流） 电池主站 CH CL 24V GND 2M 模 块 L(+) N(-) 2M 模 块L(+) N(-)............ 控制器主机 CH CL 24V GND CHCL 控制器分机1 L NA B C N PE CHCL 控制器分机nL②电池主站的输入电源线电池主站的输入电源线主要是三相五线，其中三个相线A B C接到ACQF空开的上口。
零线N和地线PE分别接到零排和地排上。
③电池主站的输出电源线电池主站的输出电源线在模块上主要接在控制器分机上和楼梯灯，给分机提供电源的使用L(+)N(-)，给灯具提供电源的使用L N。
④电池主站的输入/输出通讯线连接电池主站的输入通信线(CH CL)为监控主机对电源主站的控制，输出通信线(CH CL)也是监控主机的通信干线。
这样的菊花链式结构，可以保证通信的最佳效果。
二、控制器主机安装接线1、控制器主机安装落地安装或壁挂安装，安装过程中注意开孔的铁屑防止进入模块盒内和开关电源内。
2、控制器主机输入/输出接线①接线示意图L N PE控制器主机CH CL 24V GND②输入电源线输入电源线为单项电源，L N PE③输出通讯+电源线输出通信线(CH CL)和24V电源线④至消防报警系统的I/O接线（部分设备不设此功能）至消防报警系统的I/O接线分别为32根输入线和32根输出线，输入线为无源干节点输入，输出为无源干节点输出，输入输出各有16组信号。
⑤与计算机的连接线（部分设备不设此功能）控制主机可以于计算机进行连接，使用标准的双绞RS232线。
三、控制器分机的安装接线1、控制器分机的安装落地安装或壁挂安装，安装过程中注意开孔的铁屑防止进入模块盒内和开关电源内。
2、输入电源①双路输入方式接线示意图L(+) N(-) L N控制器分机L(+) N(-) 来自电源主站L N 来自本层网电3、输出支路接线、通信回路输出为8组总线，每组4根，分别为24V, G ,2根通信线。
电源线分正负极，通信线不分正负极。
四、安全电压照明灯安装接线说明1、底座安装标号见下图彩图1所示：图12、吊装照明灯底座安装方向无要求，贴平吊装墙面即可。
3、壁装底座安装方向见下图2所示：4、注意：2、4号必须与地平面呈水平，3号在上，4号在下，不要安装错误，否则会直接导致灯具安装错误，无法使用。
5、安装：先装底座，为防止丢失可在最后再装灯芯6、接线示意图照明灯接线图标号为①的端子连接24V的负标号为②的端子连接24V的正标号为③的端子连接通信线com标号为④的端子连接通信线com’五标志灯接线说明适用范围：UBS-1X1W/BA-ELS1010 UBS-1X1W/BA-ELS10200.2mm2黑线：连接24V的负UBS-1X1W/BA-ELS1011 UBS-1X1W/BA-ELS10210.2mm2红线：连接24V的正UBS-1X1W/BA-ELS1012 UBS-1X1W/BA-ELS10220.2mm2白线，蓝线：连接2根通信线UBS-1X1W/BA-ELS1013 UBS-1X1W/BA-ELS1023注意事项：在安装吊装双面标志灯时，要求再安装过程中，有指示灯的一面为正面。
在同一个回路安装时要求所有双面指示灯的正面朝向一致。
六地埋灯接线说明1 地面标志灯适用范围： UBS-1X1W/BA-ELS10310.2mm2黑线：连接24V的负 UBS-1X1W/BA-ELS10320.2mm2红线：连接24V的正0.2mm2白线，蓝线：连接2根通信线2地面流水灯-母灯母灯接线：母灯出线：0.2mm2黑线：连接24V的负左流水3根右流水3根0.2mm2红线：连接24V的正左控制2根右控制2根0.2mm2白线，蓝线：连接2根通信线左电源负1根右电源负1根3地面流水灯-子灯3根流水（每个子灯接一根）2根控制（每个子灯都要接）1根电源的负线第三节 现场安装检验方法一、系统图E只用于高疏散照度类Lx 集中电源点式监控型照明灯ZR-BV 2x2.5 + ZR-RVS 2x1.5mAC220V 50Hz控制器主机路AC220V 50Hz路每路可带台设备安全电压型控制器分机交直流隔离型控制器分机中央电池主站 UBS216V 512MS+E混合型控制器分机用于安全电压型集中电源点式监控型标志、照明灯每路灯数限定最多个线路电流AZR-BV 2x2.5AC220V 50HzAC220V 50HzAC220/380V50Hz路NH-BV 2x2.5 + NH-RVS 2x1.5mZR-RVS 2x1.5路路路L ---NH-RV-Nx消防联动信号 通讯接口消防联动I /O 信号每路最大功率不超过1.5KWN H -R V S 2x 1.5二、系统接线校对1 电源主站的供电进线校验：输入线相线对地绝缘。
各相线间没有短路。
（校线过程不允许使用摇表，会损坏低压灯具）。
2 电源主站到控制器分机供电线路对地绝缘，没有短路。
相线和零线接线正确，没有接反。
3 控制器主机，电源主站，控制器分机之间的通信线要求进出线一致。
而且CH CL 接线正确，没有接反或者混接，并且要求对地绝缘。
4 控制分机和灯具接线，要求每根线对地绝缘，电源线接线正确，注意正负极顺序，并且电源线电阻不能过大，否则末端灯具将不能正常工作。
通信线采用双绞屏蔽线。
5 通电后，分机和灯具的通信线，两根线之间电压为24V,如果连接线路后不是24V ，电压高和电压低都是不正常状态。
需要断电后检查线路。
6 从电源主站直接到灯具的，注意电源的正负极和灯具的性质。
要求只能使用电子镇流器荧光灯、电子节能灯及纯阻性的白只灯；不能使用电感镇流器荧光灯及不适用于DC216V 电压的灯具。
三、注意事项1 在厂家调试人员确认之前不允许进行任何通电。
擅自通电，造成的后果自负。
2 记录好安装的灯具所在的回路号，并在图纸上表面灯具的序列号。
