九年级物理电学专项测试题
九年级物理电学测试题
一、选择题
1、下列物理量中，以科学家的名字“焦耳”作为单位的是（）
A．时间 B．密度 C．电阻 D．电功
2、如图所示电路，电源电压保持不变，三只电表均完好．开关S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）
A电压表V
1示数为零，灯L
1
断路 B电压表V
1
示数为零，灯L
1
短路
C．电流表A示数为零，灯L
2断路 D电流表A示数为零，灯L
2
短路
3、为了比较电阻R
1和R
2
的大小，四位同学分别设计了如图所示的电路，其中不可行
的是（）
4、在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时（）
A．示数变大，示数变小，与示数的比值不变
B．示数变小，示数变小，与示数的比值不变
C．示数变小，示数变大，与示数的比值变小
D．示数不变，示数变小，与示数的比值变大
5、实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V 0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （）
A．25V B．35V C．17.5V D．12.5V
6、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
7、将两只额定电压相同的小灯泡L
1、L
2
串联在电路中，如图所示。
闭合开关后，发
现灯L
1较亮，灯L
2
较暗，其原因是（）
A．灯L
1额定功率较大 B．灯L
2
两端电压较大
C．灯L
1的电阻较大 D．通过灯L
1
的电流较大
8、以下关于灯泡亮暗的讨论，你认为正确的是（）
A．灯泡的亮暗由灯泡的电压决定 B．灯泡的亮暗由灯泡的电流决定
C．灯泡的亮暗由灯泡的实际功率决定 D．灯泡的亮暗由灯泡的额定功率决定9、图所示的电路中，正常发光的三盏灯突然全部熄灭，
经检查保险丝完好，用试电笔插进插座的两孔，氖
管均发光。
造成这一现象的原因是（）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
10、在如图所示的电路中，电源电压保持不变，当开关S由断开到闭
合，电流表两次示数之比是1∶5。
闭合S后，R
1与 R
2
的阻值之比和
电功率之比分别是（）
A、4∶1；1∶4
B、1∶4；4∶1
C、1∶5；5∶1
D、5∶1；1∶5
二、填空与作图
11、教室里的电风扇与日光灯是_________联，电风扇正常工作
时电压为 _______V。
12、如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流
表指针几乎没有偏转。
某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）
13、通过A、B两个电路元件的电流与其两端电压的关系如图所示，
将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是 V；将A、B并联接入电路，当通过B的电流为0.2A时，A两端的电压是 V
14、在图所示的电路中，电源电压为3 V。
闭合开关S，电流表A1的示数为1.2 A，电流
表A2的示数为0.3A，则通过R
1的电流是_______A，R
2
的阻值是
_________Ω。
15、如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________ ，电压表的示数将_____ （两空选填“变大”、“变小”或“不变”）。
16．如图所示的电路中，灯泡L
1、L
2
分别标有“6v 3.6w”和“12v 6w”的字样（不考虑
温度对灯丝的电阻的影响）。
开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为 V；乙图中，电流表最大示
数为 A
17、如图所示，电源电压不变，R
1=6Ω，R
2
=4Ω． (1)当开关S1
闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是
Ω，电源电压为V． (2)当开关S1、S2和S3都闭合时，
电流表示数为l.5A，此时通过R
1
的电流是 A，10s内电流通过灯泡L做的功
为 J．
18、LED其实是一种半导体新型节能灯，它可以将电能的90﹪转化为光能（白炽灯只能将电能的20﹪转化为光能）。
已知某LED灯在一定电压范围内的工作电流都是20mA。
只是在不同的电压下发出发光颜色不同；当加在它上面的电压为1.8v时，它发红光；当加在它上面的电压是2.4v时，它发黄光；当加在它上面的电压是3.2v时，它发蓝光。
如果将该LED 灯与一定值电阻R串联后接在电压为5v的电源两端是它发黄光，则该LED灯得电功率是，W，定值电阻R阻值是 ? 。
三、电路的识别与连接：:
20、根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。
（要求：导线不能交叉）
四、实验与探究
21、某实验小组做“伏安法测量电阻”的实验，所用器材有：
电压为3V的电源，待测电阻R x ，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。
图（甲）是没有连接完整的实物电路。
（1）请你用笔画线代替导线将实物电路连接完整。
（2）连好电路闭合开关前，应将滑动变阻器滑片P置于_______端（选填“最左”或“最右”）。
（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数。
为了检查电路故障，他们
借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示。
由此可以判断电路发生的故障是
_______________________
（4）排除故障后进行实验，当电压表示数为2.4V时电流表的
示数如图（乙）所示，这时电流为_____A，他们利用此
组数据即得出该待测电阻R x的阻值，结束了实验。
你
认为他们这种做法有何不妥？答___________________
22．小雷想知道小灯的亮暗程度与什么因素有关。
于是找来额定电流均小于0.6 A，额定
电是2.5V的灯L
1和额定电压是3.8V的灯L
2
，先后接在电源电压恒为6V的电路中，按照如
图21所示的电路开始探究。
(1)请你用笔画线代替导线，根据图21（甲）所示的电路图，将图21（乙）所示实物图连接完整。
(2)若小雷连接好电路后闭合开关，灯L
1
几乎不发光，移动滑片P也不能改变灯的亮度。
原因是他把滑动变阻器的______________．(选填“AB”或“CD”)接线柱接入了电路。
(3)小雷排除故障后，按图21（甲）所示的电路继续进行实验：
①闭合开关，滑片P向_______(选填“A"或“B")端移动，使灯L
1发光，测出灯L
1
的相
关物理量，记录和计算结果如下表：
次数电压／V
实际功率／
W
电阻Ω
11．6O．20O．328．00
22．5O．24O．601O.42
32．8O．26O．731O．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L
1
的亮度变化是：第二次比第一次亮，第三次比第二次更亮。
结合表中数据得出的结论是小灯泡越亮，它的实际功率越________。
(5)用L
2替换L
1
重复上面的实验时，需要改变_______表的量程，发现灯L
2
的亮度变化规律
与灯L
1
相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L
1
的3次电阻的平均值代表它的电阻更准确。
"这种说法错误的原因是小雷忽略了__________对小灯电阻的影响。
23、如图23所示电路，电源两端电压不变
灯丝电阻不变。
当两个开关都断开时，电压
表的示数为U
1，电阻R
1
消耗的电功率为
0.1W。
只闭开关S
1时，电压表的示数为U
2
，电流表的示数为0.2A。
只闭合开关S
2
时，电阻
R
1消耗的电功率为3.6W。
两个开关都闭合时，灯L正常发光。
已知U
1
∶U
2
＝1∶2，求：
（1）电阻R2的阻值；（2）灯L的额定电功率。
物理初三电学试题及答案
物理初三电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）A. 伏特B. 安培C. 瓦特D. 焦耳2. 以下哪种物质是电的良导体？（）A. 橡胶B. 塑料C. 铜D. 玻璃3. 欧姆定律的公式是（）A. V = IRB. I = VRC. R = VID. V = RI4. 串联电路中，总电阻与各分电阻的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 大于其中任何一个D. 等于所有电阻之和5. 并联电路中，总电流与各支路电流的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 等于所有电流之和D. 等于其中任何一个6. 电能的单位是（）A. 瓦特B. 焦耳C. 伏特D. 安培7. 电功率的计算公式是（）A. P = IVB. P = I²RC. P = V/ID. P = V²/R8. 家庭电路中，开关应该接在（）A. 火线和灯泡之间B. 零线和灯泡之间C. 火线和零线之间D. 灯泡和零线之间9. 保险丝的作用是（）A. 增加电路的电阻B. 减少电路的电流C. 保护电路不受过载D. 提高电路的电压10. 电磁铁的磁性强弱与（）有关。
A. 电流大小B. 线圈匝数C. 铁芯材料D. 所有上述因素二、填空题（每空2分，共20分）1. 电荷的定向移动形成______。
2. 电路中形成持续电流的条件是电路两端有______，并且电路是______的。
3. 电阻是导体对电流的______作用。
4. 家庭电路中的电压是______伏特。
5. 电功的计算公式是______。
6. 电功率的单位是______。
7. 电能表是测量______的仪表。
8. 电流表应串联在电路中，电压表应______在电路中。
9. 电热器是利用电流的______效应工作的。
10. 电磁铁的磁性强弱与电流大小、线圈匝数以及铁芯材料都有关系，其中______对磁性影响最大。
三、简答题（每题10分，共20分）1. 请简述串联电路和并联电路的特点。
九年级物理电学专题训练
九年级物理电学专题训练一、电路的基本概念与组成部分1. 题目下列物体中，属于导体的是（）A. 橡胶B. 铁丝C. 塑料D. 干木棒解析：导体是容易导电的物体，常见的导体包括金属、人体、大地、石墨等。
在选项中，铁丝是金属，金属是导体，而橡胶、塑料、干木棒都属于绝缘体，不容易导电。
所以这题答案是B。
2. 题目一个完整的电路包括电源、______、开关和导线四部分。
解析：一个完整的电路包括电源（提供电能）、用电器（消耗电能）、开关（控制电路的通断）和导线（传输电能）四部分。
所以这里应填“用电器”。
二、电流、电压和电阻1. 题目关于电流的方向，下列说法正确的是（）A. 在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B. 在导电溶液中有可能是正离子定向移动形成电流，所以电流的方向不能确定C. 不论何种导体，电流的方向都规定为正电荷定向移动的方向D. 电流的方向总是从电源的正极流向负极解析：A选项，在金属导体中是自由电子定向移动形成电流，但电流方向规定为正电荷定向移动的方向，所以自由电子定向移动方向与电流方向相反，A错误。
B选项，在导电溶液中，正离子定向移动方向就是电流方向（规定正电荷定向移动方向为电流方向），B错误。
C选项，不论何种导体，电流的方向都规定为正电荷定向移动的方向，C正确。
D选项，在电源外部，电流从电源正极流向负极，在电源内部，电流从负极流向正极，D错误。
所以答案是C。
2. 题目一节干电池的电压是______V，家庭电路的电压是______V。
解析：一节干电池的电压是1.5V，家庭电路的电压是220V。
3. 题目有一段导体，当它两端的电压为2V时，通过它的电流为0.1A，它的电阻是多少？当它两端的电压为4V时，通过它的电流是多少？解析：根据欧姆定律R = (U)/(I)，当U = 2V，I = 0.1A时，R=(2V)/(0.1A)=20Ω。
当U'=4V时，因为电阻是导体本身的一种性质，与电压和电流无关，所以电阻R = 20Ω不变，此时电流I'=(U')/(R)=(4V)/(20Ω)=0.2A。

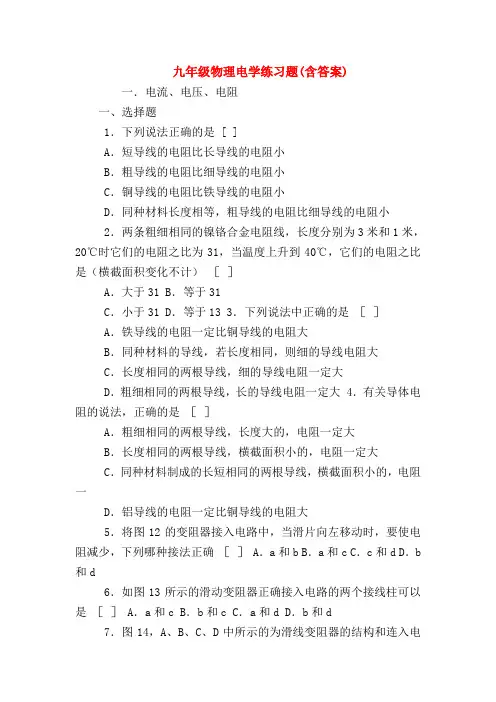

【初三物理试题精选】九年级物理电学练习题(含答案)
九年级物理电学练习题(含答案)一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为31，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于31 B．等于31C．小于31 D．等于13 3．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大 4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］ A．a和b B．a和c C．c和d D．b 和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］ A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN 间，为使电压表读数变小，问触头P应该［］ A．向左滑动 B．向右滑动C．向左、向右均可以 D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］ A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］ A．C和B B．A和CC．A和D D．B和D 12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电的“+”极一端14．在图18所示的电路中，有可能造成电和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］ A．a、b、c都是安培表 B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］ A．L1短路，L2断路 B．L1断路，L2短路C．L1、L2都断路 D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

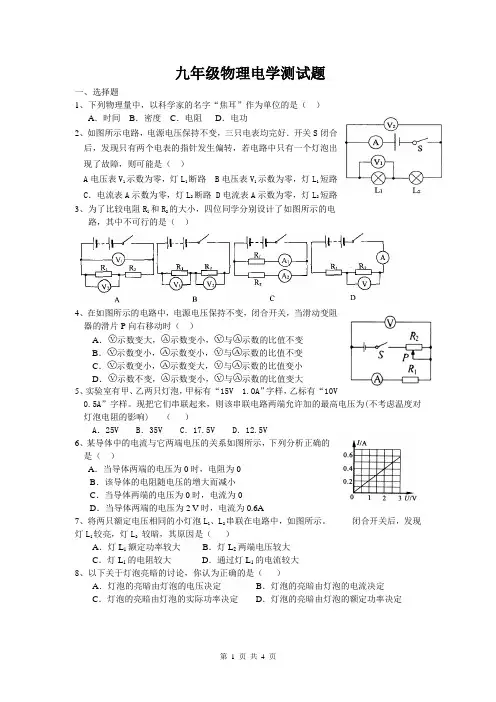

(word完整版)九年级物理电学专项测试题(精选)
九年级物理电学测试题一、选择题1、下列物理量中，以科学家的名字“焦耳”作为单位的是（）A．时间B．密度C．电阻D．电功2、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A电压表V1示数为零，灯L1断路 B电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路 D电流表A示数为零，灯L2短路3、为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电）路，其中不可行的是（器的滑片P向右移动时（）A ．示数变大，示数变小，与示数的比值不变B ．示数变小，示数变小，与示数的比值不变C ．示数变小，示数变大，与示数的比值变小D ．示数不变，示数变小，与示数的比值变大5、实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （）A．25V B．35V C．17.5V D．12.5V6、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A7、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大8、以下关于灯泡亮暗的讨论，你认为正确的是（）A．灯泡的亮暗由灯泡的电压决定B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定D．灯泡的亮暗由灯泡的额定功率决定9、图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
造成这一现象的原因是（）A．插座发生短路了 B．进户的火线断了C．进户的零线断了 D．某盏电灯的灯丝断了10、在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。
初三物理电学考试题及答案
初三物理电学考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 米B. 安培C. 伏特D. 欧姆答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 塑料D. 铝箔答案：C3. 欧姆定律的公式是：A. I = V/RB. V = IRC. R = V/ID. 以上都是答案：D4. 以下哪个因素会影响电阻的大小？A. 材料B. 长度C. 温度D. 以上都是答案：D5. 串联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 与各部分电阻无关答案：C6. 并联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 比任何一个分电阻都小答案：D7. 电池串联时，总电压是：A. 等于单个电池电压B. 等于单个电池电压的一半C. 等于单个电池电压的两倍D. 等于各个电池电压之和答案：D8. 电池并联时，总电流是：A. 等于单个电池电流B. 等于单个电池电流的一半C. 等于单个电池电流的两倍D. 等于各个电池电流之和答案：A9. 电能的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：A10. 电功率的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：B二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这是电流的____效应。
答案：热12. 家庭电路中的电压是____伏特。
答案：22013. 电阻的单位是____。
答案：欧姆14. 串联电路中，电流处处相等，而并联电路中，干路电流等于各支路电流的____。
答案：之和15. 电能表是用来测量____的仪器。
答案：电能三、简答题（每题5分，共10分）16. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流处处相等，总电阻等于各部分电阻之和，电压分配不均；并联电路中，电压处处相等，总电阻比任何一个分电阻都小，电流分配不均。
【物理】九年级物理电功率题20套(带答案)及解析精选全文
可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。
九年级物理中考电学专题复习
九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。
初中物理电学专项练习
（2）电阻R2的阻值。
参考答案：
1．A
【详解】由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
2．D【详解】A、A1、L2、 Nhomakorabea2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
16．如图所示的运油车正在卸油，快速流出的油和油罐由于现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是（填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向（填“向上”或“向下”）。
17．如图所示电路，闭合开关时，发现灯泡 和 均不亮，电流表指针没有偏转，此时电路发生（选填“断路”或“短路”），某同学用一个导线直接连接在灯泡 两端，发现灯泡 亮，电流表指针发生偏转，由此可知电路故障可能是。
故选AC。
13．正负接线柱反接改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
[2]与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。
四、作图题
23．如图甲所示的电路图，当开关闭合后，电流表 的示数为1.2A，电流表 的示数为0.4A，请在图乙的实物图上用笔画出连线。
初三电学考试题及答案
初三电学考试题及答案一、选择题（每题3分，共30分）1. 电流通过导体时，导体内部的自由电子会发生定向移动，电流的方向与自由电子定向移动的方向相反。
关于电流方向的规定，下列说法正确的是（）。
A. 正电荷定向移动的方向B. 负电荷定向移动的方向C. 正电荷定向移动的反方向D. 负电荷定向移动的反方向答案：A2. 家庭电路中的电压是220V，下列用电器中，正常工作时两端电压最接近220V的是（）。
A. 手电筒中的小灯泡B. 手机充电器C. 电视机D. 电子手表答案：C3. 电阻是导体对电流的阻碍作用，下列关于电阻的说法正确的是（）。
A. 导体的电阻与导体的材料有关B. 导体的电阻与导体的长度无关C. 导体的电阻与导体的横截面积无关D. 导体的电阻与导体两端的电压无关答案：A4. 欧姆定律是描述电流、电压和电阻之间关系的基本定律。
下列关于欧姆定律的表述，正确的是（）。
A. 导体中的电流与导体两端的电压成正比，与导体的电阻成反比B. 导体中的电流与导体两端的电压成反比，与导体的电阻成正比C. 导体中的电流与导体两端的电压无关，与导体的电阻成正比D. 导体中的电流与导体两端的电压无关，与导体的电阻成反比答案：A5. 串联电路中，电阻R1和R2串联，下列关于串联电路的说法正确的是（）。
A. 串联电路中总电阻等于各分电阻之和B. 串联电路中各处电流相等C. 串联电路中各电阻分得的电压之和等于总电压D. 串联电路中各电阻分得的电流之和等于总电流答案：A6. 并联电路中，电阻R1和R2并联，下列关于并联电路的说法正确的是（）。
A. 并联电路中总电阻等于各分电阻之和B. 并联电路中各处电流相等C. 并联电路中各电阻分得的电压之和等于总电压D. 并联电路中各电阻分得的电流之和等于总电流答案：D7. 电功率是描述电流做功快慢的物理量。
下列关于电功率的说法正确的是（）。
A. 电功率等于电流与电压的乘积B. 电功率等于电流的平方与电阻的乘积C. 电功率等于电压的平方与电阻的乘积D. 电功率等于电流与电阻的乘积答案：A8. 电功是电流所做的功，下列关于电功的说法正确的是（）。
初三物理电学试题及答案
初三物理电学试题及答案# 初三物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. V = R / IC. I = V / RD. R = V / I答案：C3. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻的和B. 总电阻等于各分电阻的差C. 总电阻等于各分电阻的积D. 总电阻等于各分电阻的倒数之和答案：A4. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流的和B. 总电流等于各支路电流的差C. 总电流等于各支路电流的积D. 总电流等于各支路电流的倒数之和答案：A5. 家庭电路中的用电器通常是：A. 串联B. 并联C. 混联D. 无法确定答案：B6. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 伏特（V）答案：B7. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电功率答案：C8. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 家庭电路中，保险丝的作用是：A. 导电B. 保护电路C. 储存电能D. 转换电压答案：B10. 电磁铁的磁性强弱与以下哪个因素无关：A. 电流大小B. 线圈匝数C. 铁芯存在D. 线圈的材料答案：D二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这种现象叫做电流的____。
答案：热效应12. 电压表的内阻越大，测量误差越____。
答案：小13. 电能的单位是____。
答案：焦耳（J）14. 家庭电路中，开关与被控制的用电器是____连接的。
答案：串联15. 电功率的计算公式P=UI中的U代表的是____。
答案：电压16. 串联电路中，电阻R1和R2的电压之比U1:U2等于____。
答案：R1:R217. 并联电路中，电阻R1和R2的电流之比I1:I2等于____。
