二极管教案
二极管的检测教案
二极管的检测教案一、教学内容本节课的教学内容选自《电子技术基础》第三章第二节，主题为“二极管的检测”。
详细内容包括：二极管的类型与结构、二极管的伏安特性、二极管的主要参数、二极管的检测方法及其在电子电路中的应用。
二、教学目标1. 了解二极管的类型、结构及其工作原理，掌握二极管的伏安特性。
2. 学会使用万用表检测二极管的方法，并能判断二极管的正负极。
3. 了解二极管的主要参数，理解其在电子电路中的应用。
三、教学难点与重点教学难点：二极管的伏安特性及其检测方法。
教学重点：二极管的类型、结构、工作原理及其在电子电路中的应用。
四、教具与学具准备1. 教具：二极管实物、万用表、示波器、多媒体设备。
2. 学具：二极管、万用表、实验板、导线。
五、教学过程1. 实践情景引入（5分钟）通过展示一个简单的二极管电路，让学生观察二极管在电路中的作用。
2. 理论讲解（15分钟）（1）介绍二极管的类型、结构及其工作原理。
（2）讲解二极管的伏安特性，分析其在电路中的作用。
3. 例题讲解（10分钟）通过一个具体例子，讲解如何使用万用表检测二极管及其正负极。
4. 随堂练习（15分钟）让学生分组进行二极管检测实验，巩固所学知识。
六、板书设计1. 二极管的类型与结构2. 二极管的伏安特性3. 二极管的主要参数4. 二极管的检测方法七、作业设计1. 作业题目：（1）简述二极管的类型、结构及其工作原理。
（2）使用万用表检测一个二极管，并判断其正负极。
（3）简述二极管的主要参数。
答案：（1）二极管分为PN结二极管、PIN二极管、Schottky二极管等，其结构为P型半导体和N型半导体组成。
二极管在正向偏压下导通，反向偏压下截止。
（2）使用万用表检测二极管时，将万用表置于二极管测试档位，红表笔接二极管正极，黑表笔接二极管负极，若显示值为正向导通电压（约0.6V~0.7V），则红表笔接的是正极；反之，若显示值为反向截止电压（约无穷大），则红表笔接的是负极。
二极管分类教案

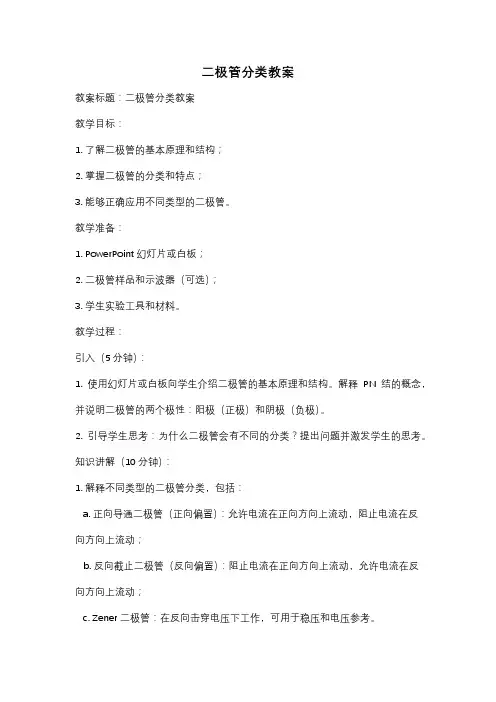

二极管分类教案教案标题：二极管分类教案教学目标：1. 了解二极管的基本原理和结构；2. 掌握二极管的分类和特点；3. 能够正确应用不同类型的二极管。
教学准备：1. PowerPoint幻灯片或白板；2. 二极管样品和示波器（可选）；3. 学生实验工具和材料。
教学过程：引入（5分钟）：1. 使用幻灯片或白板向学生介绍二极管的基本原理和结构。
解释PN结的概念，并说明二极管的两个极性：阳极（正极）和阴极（负极）。
2. 引导学生思考：为什么二极管会有不同的分类？提出问题并激发学生的思考。
知识讲解（10分钟）：1. 解释不同类型的二极管分类，包括：a. 正向导通二极管（正向偏置）：允许电流在正向方向上流动，阻止电流在反向方向上流动；b. 反向截止二极管（反向偏置）：阻止电流在正向方向上流动，允许电流在反向方向上流动；c. Zener二极管：在反向击穿电压下工作，可用于稳压和电压参考。
案例分析（15分钟）：1. 提供几个真实世界的案例，要求学生分析并确定应该使用哪种类型的二极管。
2. 引导学生思考不同类型的二极管在电路中的应用，如何选择合适的二极管来满足特定的电路需求。
实验操作（20分钟）：1. 分发二极管样品和示波器（如果有）给学生。
2. 指导学生进行以下实验操作：a. 测量和记录不同类型二极管的正向导通电压和反向截止电压；b. 使用示波器观察不同类型二极管的电流和电压波形；c. 尝试在电路中应用不同类型的二极管并观察其效果。
讨论与总结（10分钟）：1. 引导学生讨论实验结果和观察到的现象。
2. 总结不同类型二极管的特点和应用。
3. 回顾教学目标，确保学生达到预期的学习成果。
作业（5分钟）：布置作业，要求学生进一步研究和了解二极管的其他分类，如光电二极管、肖特基二极管等，并写一份简短的报告。
扩展活动：组织学生参观当地的电子设备制造厂或实验室，让他们亲身体验不同类型二极管的应用和生产过程。
评估方式：1. 教师观察学生在实验中的操作和讨论表现；2. 对学生的作业报告进行评分；3. 可以进行小测验来检查学生对二极管分类的理解和应用能力。
二极管》教案
二极管》教案学生在实验中的操作过程，引导学生发现二极管的单向导电特性，掌握二极管的导电原理。
教师：5分钟）1、讲解二极管的质量检测方法。
2、演示使用万用表检测二极管质量的步骤和注意事项。
学生：1、以组为单位进行二极管质量检测实验。
2、学生通过实验掌握二极管质量检测方法和技巧。
教师：5分钟）1、讲解二极管极性的判定方法。
2、演示使用万用表判定二极管极性的步骤和注意事项。
学生：1、以组为单位进行二极管极性判定实验。
2、学生通过实验掌握二极管极性判定方法和技巧。
教师：5分钟）1、组织学生进行小组讨论，总结本节课所学内容。
2、引导学生思考二极管在现实生活中的应用。
学生：1、以组为单位进行小组讨论和总结。
2、学生通过讨论和总结，深入理解二极管的应用价值和重要性。
教学反思本节课采用了多种教学形式，如视觉、听觉、触觉感受、实物展示、自主研究和探究研究等，使学生在多个方面得到真实的感受，激发了学生的研究兴趣和思考能力。
同时，通过任务书和实验操作，培养了学生的规范性和安全意识，提高了学生的实践能力。
但是，在教学过程中，有些学生注意力不集中，需要更多的引导和激励。
在今后的教学中，需要更加注重学生的思维活跃和参与度，提高教学效果。
请注意，本文存在大量格式错误和语言表达不够清晰的问题，需要进行修改和改写。
作业1：请列举二极管在生活中的应用，并调查特殊二极管的用途。
作业2：请思考最简单的方法来点亮发光二极管。
机动时间：1.学生答疑解惑。
2.整理理实一体化教室的卫生清洁工作。
主要特色和创新之处：1.整个教学过程高效有序，采用理实一体化教学，体现“做中教，做中学”的理念，以学生为主体，参与度高。
2.学生研究过程中，将知识与生活应用相结合，提高学生研究的积极性。
存在问题：任务书的制定需要更加详尽和具体。
教学反思：学生课堂任务书一、二极管相关知识链接：1.半导体二极管也称晶体二极管，简称二极管。
2.二极管可分为普通二极管和特殊二极管。
二极管教案
二极管教案教案：二极管教学目标：1. 了解二极管的原理和结构。
2. 熟悉二极管的符号和特性。
3. 掌握二极管的应用场景和实验操作。
教学准备：黑板、白板、投影仪、二极管实物、导线、万用表、电源等实验器材。
教学过程：一、导入（5分钟）1. 教师引导学生回顾前一节课学习的内容——电路和电流。
2. 提问：你们知道二极管吗？它有什么作用？二、讲解二极管的原理和结构（10分钟）1. 通过PPT展示二极管的结构示意图，解释其中的P型半导体和N型半导体的含义。
2. 解释二极管的工作原理：当正向电压施加在P区域，反向电压施加在N区域时，二极管就会导电，这时电流可以顺利通过；但当反向电压施加在P区域，正向电压施加在N区域时，二极管就会截流，电流无法通过。
三、介绍二极管的符号和特性（15分钟）1. 展示二极管的符号，并解释每个元素的含义。
2. 解释二极管的特性：正向工作电压（0.6-0.7V），反向击穿电压（一般为5-100V）和最大正向电流。
四、实验操作（20分钟）1. 将二极管与电源和万用表连接起来，让学生观察电流的变化。
2. 要求学生分别改变正向电压和反向电压，并观察电流变化情况。
3. 让学生总结实验结果，并回答以下问题：当反向电压施加在P区域，正向电压施加在N区域时，电流是否能通过？五、讨论二极管的应用场景（10分钟）1. 引导学生思考二极管在生活中的应用场景，如整流器、发光二极管、二极管激光器等。
2. 让学生选择一个应用场景，并找出其中使用二极管的原因。
六、小结与作业布置（5分钟）1. 小结二极管的原理、结构和特性。
2. 布置作业：复习总结本节课内容，并找出一个自己感兴趣的二极管应用场景，并写出二极管在其中的作用。
教学反思：通过本节课的教学，学生们对于二极管的原理和结构有了更加深入的了解，也对二极管的符号和特性有了进一步的认识。
通过实验操作，学生们亲自实践，从而更加直观地感受到了二极管的工作原理和特点。
此外，引导学生讨论二极管的应用场景，培养了他们的创新思维，激发了他们对于电子技术的兴趣。
二极管教案
二极管教案二极管是电子学中常见的一种元件，具有众多应用。
它是一种具有两个电极的器件，包括一个p型半导体和一个n型半导体。
本教案将以二极管为主题，介绍二极管的基本概念、工作原理、常见应用以及相关实验。
一、二极管的基本概念二极管是一种非线性器件，主要有以下两个特性：1. 电流只能在一个方向上通过：当电流沿着p型区域的正向流动时，二极管处于导通状态，形成低电阻通路；而当电流沿着相反方向流动时，二极管处于截止状态，电阻很高。
2. 二极管具有一个额定反向电压：在截止状态下，二极管能够承受特定的反向电压而不会发生击穿。
二、二极管的工作原理二极管的工作原理基于PN结的特性。
当p型半导体与n型半导体相连接时，形成一个PN结。
在正向偏置情况下，当外加电压大于二极管的开启电压（通常为0.7V），正向电流会开始流过二极管，二极管处于导通状态。
而在反向偏置情况下，外加电压小于开启电压，二极管处于截止状态，反向电流非常小。
三、二极管的应用1. 整流器：二极管最常见的应用之一是作为整流器。
在交流电源中，二极管能够将交流电转换为直流电，使得只有正半周或负半周的电流通过。
2. 电压调节器：通过将二极管与电阻相连接，可以实现电压的稳定与调节。
3. 灯泡保护器：在电路中，通过将二极管与灯泡串联，可以保护灯泡免受反向电压的损害。
4. 发光二极管（LED）：发光二极管是一种能够将电能转换为光能的二极管，广泛应用于照明、指示灯等领域。
四、二极管实验实验1：二极管的导通和截止特性材料：二极管、电源、电阻、万用表。
操作步骤：1. 将二极管与电阻串联，连接好电路。
2. 将电源正极与p型半导体连接，负极与n型半导体连接。
3. 调整电源电压，观察二极管的导通和截止状态。
4. 使用万用表检测电流和电压。
实验2：二极管的整流作用材料：二极管、交流电源、负载电阻、示波器。
操作步骤：1. 将二极管与负载电阻串联，连接好电路。
2. 连接交流电源，调节电压。
2024版《二极管》教案
收音机、电视机等接收设备中的解调部分。这些设备需要将接收到的调幅波解调为 音频信号或视频信号，以供后续电路处理。检波电路是实现这一功能的关键部分之 一。
14
04
二极管实验与测量技术
2024/1/26
15
二极管极性判别方法
观察法
通过查看二极管外观上的标识， 确定其正负极。通常，二极管上 会有明显的标记，如箭头、色环
正向特性
当二极管正向偏置时，随 着正向电压的增大，电流 迅速增大，呈现指数关系。
2024/1/26
反向特性
当二极管反向偏置时，反 向电流很小且基本保持不 变，称为反向饱和电流。
击穿特性
当反向电压增大到一定程 度时，反向电流急剧增大， 二极管发生击穿。
9
二极管主要参数及分类
主要参数
最大整流电流、最高反向工作电压、 反向电流、动态电阻等。
二极管的选择和使用 包括二极管的选用原则、使用注意事 项等。
6
02
二极管基本原理与特性
2024/1/26
7
二极管结构及工作原理
2024/1/26
二极管的基本结构
由半导体材料制成的PN结，具有 单向导电性。
工作原理
利用PN结两侧载流子的浓度差形 成扩散电流，实现电流的放大和控 制。
8
二极管伏安特性曲线
2024/1/26
22
06
知识拓展：新型二极管介绍
2024/1/26
23
发光二极管（LED）原理及应用
发光原理
LED的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层， 称为PN结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的 形式释放出来，从而把电能直接转换为光能。
初中二极管课程教案
初中二极管课程教案教学目标：1. 了解二极管的基本原理和特性；2. 掌握二极管的符号和参数；3. 学会二极管的应用电路和实际操作。
教学重点：1. 二极管的基本原理和特性；2. 二极管的符号和参数；3. 二极管的应用电路和实际操作。
教学准备：1. 教室内的多媒体设备；2. 电源；3. 面包板；4. 发光二极管；5. 电阻；6. 开关。
教学过程：一、导入（5分钟）1. 引导学生回顾上一节课的内容，让学生回顾电路的基本组成部分；2. 提问：你们知道电路中常用的元件有哪些吗？3. 学生回答：电阻、电容、电感、开关等；4. 教师总结：除了这些元件，我们还需要一种元件来实现电路的控制和调节，那就是二极管。
二、二极管的基本原理和特性（15分钟）1. 向学生介绍二极管的符号和结构；2. 讲解二极管的工作原理和特性；3. 通过示例电路图，让学生了解二极管在电路中的作用；4. 学生实验：用发光二极管和电阻组成一个简单的二极管电路，观察发光二极管的亮灭情况，验证二极管的单向导电性。
三、二极管的参数（10分钟）1. 向学生介绍二极管的主要参数，如正向压降、反向饱和电流、最大整流电流等；2. 通过实物展示，让学生了解不同类型二极管的参数差异；3. 学生实验：测量不同类型二极管的正向压降和反向饱和电流，分析二极管参数对电路性能的影响。
四、二极管的应用电路（15分钟）1. 向学生介绍二极管的应用电路，如整流电路、稳压电路、开关电路等；2. 通过示例电路图，让学生了解二极管在应用电路中的作用；3. 学生实验：搭建一个简单的整流电路，将交流电转化为直流电，观察电路的运行情况。
五、实际操作（10分钟）1. 学生分组，每组搭建一个二极管电路，如整流电路或开关电路；2. 教师巡回指导，解答学生在搭建过程中遇到的问题；3. 学生展示自己的电路，分享搭建过程中的收获和体会。
六、总结与评价（5分钟）1. 教师引导学生回顾本节课所学内容，让学生总结二极管的基本原理、特性和应用；2. 学生互评，分享彼此在实验中的收获和不足；3. 教师点评，对学生的表现给予肯定和鼓励，并提出改进意见。
大学二极管应用实例教案
课时安排：2课时教学目标：1. 理解二极管的基本原理和特性。
2. 掌握二极管的主要应用领域。
3. 通过实例分析，加深对二极管应用的理解。
教学重点：1. 二极管的基本原理和特性。
2. 二极管的主要应用领域。
教学难点：1. 二极管在电路中的应用分析。
2. 不同类型二极管的应用实例。
教学准备：1. 教学课件2. 二极管实物或图片3. 相关电路图教学过程：第一课时一、导入1. 介绍二极管的基本概念和作用。
2. 提出问题：二极管有哪些应用？如何应用？二、二极管的基本原理和特性1. 介绍PN结的形成和单向导电性。
2. 讲解二极管的伏安特性曲线。
3. 分析二极管的主要参数：正向电流、反向电流、反向击穿电压等。
三、二极管的主要应用领域1. 整流电路：讲解半波整流、全波整流和桥式整流的原理和电路图。
2. 稳压电路：介绍稳压二极管的工作原理和电路图，分析其稳压特性。
3. 调制电路：讲解二极管调制电路的原理和电路图，分析其调制特性。
4. 鉴频电路：介绍二极管鉴频电路的原理和电路图，分析其鉴频特性。
四、实例分析1. 以整流电路为例，分析二极管在电路中的作用和特点。
2. 以稳压电路为例，分析稳压二极管在电路中的应用和稳压效果。
3. 以调制电路为例，分析二极管调制电路的原理和调制效果。
第二课时一、复习与巩固1. 复习二极管的基本原理和特性。
2. 回答学生提出的问题。
二、拓展应用1. 讲解二极管在LED照明、太阳能电池等领域的应用。
2. 分析二极管在通信、电子测量等领域的应用。
三、总结与反思1. 总结二极管的主要应用领域和应用实例。
2. 引导学生思考二极管在其他领域的应用潜力。
四、课后作业1. 查阅资料，了解二极管在其他领域的应用实例。
2. 设计一个简单的二极管应用电路，并进行分析。
教学评价：1. 课堂提问和讨论：观察学生对二极管基本原理和应用领域的掌握程度。
2. 课后作业：评估学生对二极管应用电路的设计和分析能力。
