水电站课程设计说明书
水电站课程设计计算说明书.

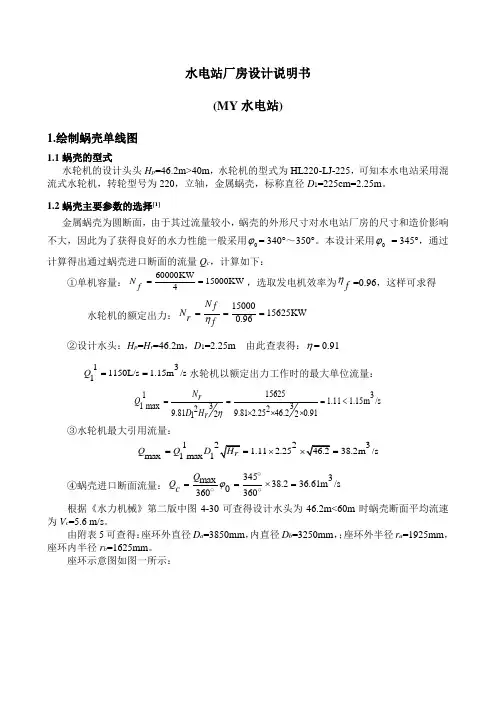

水电站厂房设计说明书(MY 水电站)1.绘制蜗壳单线图1.1蜗壳的型式水轮机的设计头头H p =46.2m>40m ，水轮机的型式为HL220-LJ-225，可知本水电站采用混流式水轮机，转轮型号为220，立轴，金属蜗壳，标称直径D 1=225cm=2.25m 。
1.2蜗壳主要参数的选择[1]金属蜗壳为圆断面，由于其过流量较小，蜗壳的外形尺寸对水电站厂房的尺寸和造价影响不大，因此为了获得良好的水力性能一般采用0ϕ= 340°～350°。
本设计采用0ϕ = 345°，通过计算得出通过蜗壳进口断面的流量Q c ，计算如下：①单机容量：60000KW15000KW 4N f ==，选取发电机效率为f η=0.96，这样可求得 水轮机的额定出力：1500015625KW 0.96N fN r fη=== ②设计水头：H p =H r =46.2m ，D 1=2.25m 由此查表得：η= 0.91131150L/s 1.15m /s 1Q ==水轮机以额定出力工作时的最大单位流量： 15625131.11 1.15m /s 1max33229.819.812.2546.20.91221N rQ D H r η===<⨯⨯⨯③水轮机最大引用流量：1231.112.2538.2m /s max 1max 1Q Q D ==⨯= ④蜗壳进口断面流量：3453max 38.236.61m /s 0360360Q Q c ϕ==⨯= 根据《水力机械》第二版中图4-30可查得设计水头为46.2m<60m 时蜗壳断面平均流速为V c =5.6 m/s 。
由附表5可查得：座环外直径D a =3850mm ，内直径D b =3250mm ，；座环外半径r a =1925mm ，座环内半径r b =1625mm 。
座环示意图如图一所示：1.3蜗壳的水力计算1.3.1对于蜗壳进口断面 断面的面积：20max m 537.63606.53452.38360=︒⨯︒⨯=︒==c c c c V Q V Q F ϕ 断面的半径：m 443.16.53603452.383600max max =⨯⨯︒︒⨯===︒ππϕπρccV Q F从轴中心线到蜗壳外缘的半径：2 1.9252 1.443 4.811m max max R r a ρ=+=+⨯=1.3.2对于中间任一断面设i ϕ为从蜗壳鼻端起算至计算面i 处的包角，则该断面处max 360ii Q Q ϕ=，max360i c Q V ρπ=，2i a i R r ρ=+其中：3max 38.2m /s Q =， 5.6m /s c V =，1925mm 1.925m a r ==。
水利水电规划课程设计说明书57页word文档
《水利水电规划》大作业目录一、作业任务 (3)二、设计年径流及其年分配 (3)1、设计年年径流的计算 (3)2、设计年内分配 (4)三、水库死水位与正常蓄水位的选择 (5)1、死水位的选择 (5)2、兴利库容计算 (5)3、正常蓄水位的选择 (6)四、装机容量及多年平均发电量 (6)1、代表年的水能计算 (6)五、设计洪水过程线的推求 (14)1、设计洪峰及洪量计算 (14)2、设计洪水过程线的推求 (14)六、水库防洪特征水位及坝顶高程的计算 (23)1、调洪规则及起调水位 (23)2、防洪高水位计算 (23)3、设计洪水位计算 (24)4、校核洪水位计算 (24)5、坝顶高程选择 (24)七、结论 (30)一、作业任务在太湖流域的西苕溪支流西溪上，拟修建一水库，因而要进行水库规划的水文水利计算，其具体任务是：1.设计年径流及其年内分配。
2.选择水库死水位。
3.选择正常蓄水位。
4.计算保证出力和多年平均发电量。
5.选择水电站装机容量。
6.推求各种洪水特征水位和确定大坝高程。
二、设计年径流及其年分配1、设计年年径流的计算①对流量资料进行处理,进行年径流量频率计算。
②绘制年径流频率曲线（见图1），由所得频率曲线得到标准频率对应的设计值，（见表1）。
由表查出频率为20%、50%、80%的丰、平、枯年份的年径流量，即为设计年径流量。
有如下结果：当P=20%时，得丰水年年径流量为23.619m3/s；当P=50%时，得平水年年径流量为19.034m3/s；当P=80%时，得枯水年年径流量为15.264m3/s。
图1 年径流频率曲线2、设计年内分配①典型年的选择：根据典型年的选择原则可选择典型年。
选择过程如下：图2 枯水年选择图3 丰水年选择图4 平水年选择由上可以选择出典型枯水年为1979年，典型丰水年为1993年，典型平水年为1984年。
对丰、平、枯年份个月份按流量进行缩放可得设计年各月分配表(见表)。
水电站课程设计任务书及指导书
水电站课程设计任务书及指导书引水式水电站引水系统设计（供水工专业用）水利工程系2022.05.01设计任务书- 目的和作用课程设计是工科院校同学在校期间一个较为全面性、总结性、实践性的教学环节。
它是同学运用所学学问和技能，解决某一工程问题的一项尝试。
通过本次课程设计使同学巩固、联系、充实、深入、扩大所学基本理论和专业学问，并使之系统化；培育同学综合运用所学学问解决实际问题的力量和创新精神；培育同学初步把握工程设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面得到肯定的熬炼和提高。
二基本资料梯级开发的红旗引水式水电站，电站的主要任务是发电，并结合水库特性、地区要求可发挥水产养殖等综合效益。
电站建成后投入东北主网，担当系统调峰、调相及少量的事故备用容量，同时兼向周边地区供电。
该电站水库库容较小，不担当下游防洪任务，工程按二等∏级标准设计。
经比较分析，该电站坝型采纳混凝土重力坝，厂房型式为引水式，安装4台水轮发电机组。
引水系统的布置应考虑地形、地址、水力及施工条件，考虑到常规施工技术条件，引水隧洞洞泾不宜超过12m。
因此，引水系统采纳两条引水隧洞，在隧洞末端各设置一个调压室，从每个调压室又各伸出两条压力管道，分别给4台机组供水。
供水方式为单元供水，管道轴线与厂房轴线相垂直，水流平顺, 水头损失小。
经水能分析，该电站有关动能指标为:三 试依据上述资料，对该电站进行引水系统的设计，详细包括进水 口、引水隧洞、调压室及压力管道等建筑物的布置设计与水电站的调 整保证计算等内容。
四设计成果：计算说明书一份；全部绘图汇编入计算说明书。
五设计时间3.0周。
六设计参考书目：1 .相关设计法律规范及设计手册；2 .水电站教材 徐国宾 主编。
七附图3 枢纽地形图；2.引水发电系统纵剖面图。
水库调整性能 装机容量 水轮机型号HL240校核洪水位(0. 1%) 194. 7m 正常蓄水位191. 5m 最大工作水头38. 1 m 设计水头36. 2 m平均尾水位152. 0 m 发电机效率 单机最大引用流量年调整16 万 kw (4 台X4 万 kw) 额定转速107. lr∕min设计洪水位(1%) 191.7m 死水位190m加权平均水头36. 2 m最小工作水头34. 6 m设计尾水位150. 0 m96%-98%Q lllax = 124. 91m 3∕s指导书建议设计者按如下内容及挨次编写计算说明书：引水式水电站引水系统设计第一章基本资料其次章进水口设计L进水口型式的选择2.进水口高程的确定3.进水口尺寸的拟定（1）进口段（2）闸门段（3）渐变段（4）通气孔4.进口设施（进行简洁的布置设计）（1）拦污栅设计（2）闸门设计一事故闸门与检修闸门第三章引水隧洞L引水隧洞线路与坡度的确定2.隧洞断面形式与断面尺寸3.洞身衬砌（选择衬砌形式及按阅历确定衬砌厚度）第四章调压室设计L调压室设置的判别2.调压室位置的选择1号隧洞长675m,压力管道长125m； 2号隧洞长625m压力管道长175m o3.调压室的布置方式与型式选择（选择简洁圆筒式）4.调压室水力计算（1）调压室稳定断面的计算（2）调压室最高涌波水位计算（3）调压室最低涌波水位计算第五章水击及调整保证计算只计算在设计水头下丢弃全负荷和最大水头下丢弃全负荷两种状况。
水电站课程设计说明书
水电站课程设计说明书指导老师：简新平专业班级：水工专02班姓名：郑振林学号：083520115摘要本说明书共七个章节，主要介绍了大江水电站水轮机选型，水轮机运转综合特性曲线的绘制，蜗壳、尾水管的设计方案和工作原理以及调速设备和油压装置的选择。
主要内容包括水电站水轮机、排水装置、油压装置所满足的设计方案及控制要求和设计所需求的相关辅助图和设计图。
系统的阐明了水电站相关应用设备和辅助设备的设计方案的步骤和图形绘制的方法。
关键词：水轮机、综合运转特性曲线图、蜗壳、尾水管、调速器、油压装置【abstract】Curriculum project of hydrostation is a important course and practical process in curriculum provision of water-power engineering major.There are more contents and specialized knowledge in the curriculum project,which make students not to adapt themselves quickly to complete the design.In this paper,characteristic of the curriculum project is analyzed,causes of inadaptation to the curriculum project in students are found,rational guarding method are proposed,and a example of applying the guarding method is given.The results show that using provided method to guard student design is a good method,when teaching mode and time chart are given,students are guarded from mode of thinking and methodology,and design step are discussed and given.After the curriculum project of hydrostation,the capability of students to solve practical engineering problems is improved,and the confidence to engage in design is strengthened.【Keyword】：curriculum project of hydrostation;guarding method;mode of thinking;methodology;design step.目录第一节设计题目及基本资料 (1)第二节机组台数与单机容量的选择 (1)第三节水轮机型 (2)第四节水轮机运转特性曲线的绘制 (7)第五节蜗壳设计 (9)第六节尾水管设计 (11)第七节调速设备与油压装置的选择 (13)总结 (15)参考资料 (15)第一节设计题目及基本资料1.1课程设计的目的课程设计的目的，是培养学生运用本课程及相关课程基本理论和技术解决实际问题，进一步解决提高运算、绘图和使用技术资料的能力，通过具体工程实例设计提高设计观念和分析解决工程问题的能力。
水电站自动化课程设计说明书1

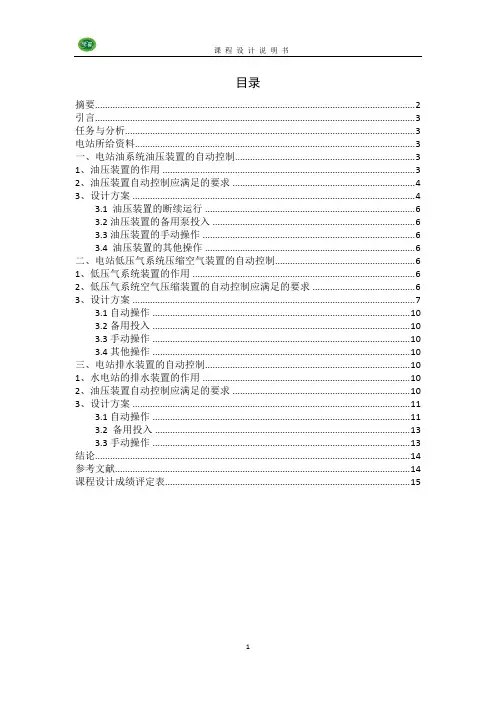

目录摘要 (2)引言 (3)任务与分析 (3)电站所给资料 (3)一、电站油系统油压装置的自动控制 (3)1、油压装置的作用 (3)2、油压装置自动控制应满足的要求 (4)3、设计方案 (4)3.1 油压装置的断续运行 (6)3.2油压装置的备用泵投入 (6)3.3油压装置的手动操作 (6)3.4 油压装置的其他操作 (6)二、电站低压气系统压缩空气装置的自动控制 (6)1、低压气系统装置的作用 (6)2、低压气系统空气压缩装置的自动控制应满足的要求 (6)3、设计方案 (7)3.1自动操作 (10)3.2备用投入 (10)3.3手动操作 (10)3.4其他操作 (10)三、电站排水装置的自动控制 (10)1、水电站的排水装置的作用 (10)2、油压装置自动控制应满足的要求 (10)3、设计方案 (11)3.1自动操作 (11)3.2 备用投入 (13)3.3手动操作 (13)结论 (14)参考文献 (14)课程设计成绩评定表 (15)本说明书主要介绍了水电站辅助系统的工作原理、设计方法及其自动控制电气接线图的绘制。
主要内容包括水电站油压装置、低压空气压缩装置和排水装置所满足的控制要求及设计操作方案和它们的自动控制电气接线图。
系统的阐明了水电站相关辅助设备装置的自动控制电气接线图的绘制方法和步骤。
关键词：油压装置、低压空气压缩装置、排水装置、自动控制电气接线图水电站的自动化，就是要是水电站产生过程的操作、控制和监视，能够在无人（或少人）直接参与的情况下，按预定的计划或程序自动地进行。
由于水电站的生产过程比较简单，这就为水电站实习自动化提供了方便的条件。
同时为了使水轮发电机组能够迅速的开停机、改变工况和调节出力，更因该让水电站实现自动化。
水电站实现自动化后能过提高工作的可靠性和运行的经济性；保证电能的质量；提高劳动生产率、改善劳动条件和减少运行人员等任务与分析根据水电站的资料和参观查阅相关的资料，熟悉所做系统的工作原理，并拟定合理的系统方案，再根据拟定的系统方案，完成自动控制电气原理接线图，并编写相关说明书。
水电站课程设计

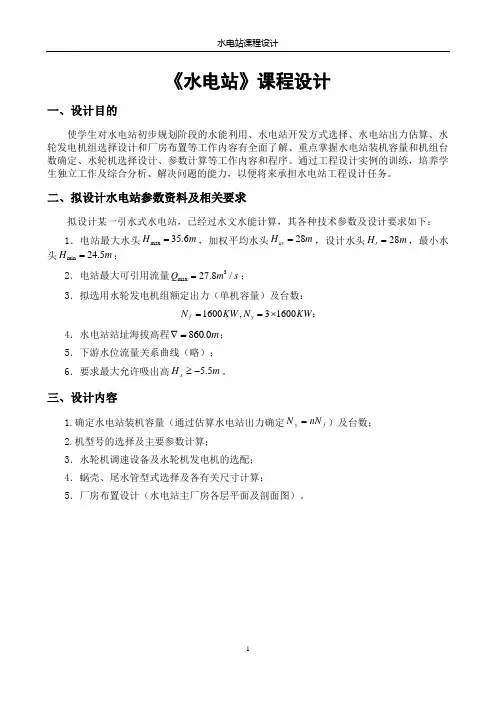

《水电站》课程设计一、设计目的使学生对水电站初步规划阶段的水能利用、水电站开发方式选择、水电站出力估算、水轮发电机组选择设计和厂房布置等工作内容有全面了解、重点掌握水电站装机容量和机组台数确定、水轮机选择设计、参数计算等工作内容和程序。
通过工程设计实例的训练，培养学生独立工作及综合分析、解决问题的能力，以便将来承担水电站工程设计任务。
二、拟设计水电站参数资料及相关要求拟设计某一引水式水电站，已经过水文水能计算，其各种技术参数及设计要求如下： 1．电站最大水头max 35.6H m =，加权平均水头28av H m =，设计水头28r H m =，最小水头min 24.5H m =；2．电站最大可引用流量3max 27.8/Q m s =；3．拟选用水轮发电机组额定出力（单机容量）及台数：1600,31600f y N KW N KW ==⨯；4．水电站站址海拔高程m 0.860=∇； 5．下游水位流量关系曲线（略）； 6．要求最大允许吸出高m H s 5.5-≥。
三、设计内容1.确定水电站装机容量（通过估算水电站出力确定f y nN N =）及台数；2.机型号的选择及主要参数计算；3．水轮机调速设备及水轮机发电机的选配； 4．蜗壳、尾水管型式选择及各有关尺寸计算； 5．厂房布置设计（水电站主厂房各层平面及剖面图）。
四、设计报告1．水轮机型号的选择据该水电站的工作水头范围，在反击式水轮机系列型谱表中查得HL240型水轮机和ZZ440水轮机都可使用，这就需要将两种水轮机都列入比较方案，并对其主要参数分别予以计算。
2．水轮机主要参数的计算2.1 HL240型水轮机方案主要参数的计算2.1.1直径1D 的计算ηr r rH H Q N D 1181.9'=式中31160016840.95281240/ 1.24/(1)f r f r N N kW H m Q L s m s η⎧===⎪⎪⎪=⎨⎪'==⎪⎪⎩由附表查得同时在附图1中查得水轮机模型在限制工况下的效率，由此可初步假设水轮机在该工况的效率为91．0％。
某水电站设计课程设计 精品
第一章原始资料及设计条件1.1 概述1.1.1 工程概况某水电站位于沅水一级支流巫水下游峡谷河段，下距会同县若水乡镇2km，距洪江市15km。
坝址下游2km有洪江～绥宁省级公路从若水乡镇经过，交通较为便利。
该工程初拟正常蓄水位191m，迥水至高椅坝址，库容0.0708亿m3，装机16MW，是一座以发电为主，兼有防洪、旅游等综合效益的水电工程，枢纽建筑物由溢流闸坝、重力式挡水坝、右岸引水发电隧洞和引水式厂房组成。
1.2工程等别和建筑物级别本工程以发电为主，兼有防洪、旅游等综合效益。
水库正常蓄水位191m时库容为0.0708亿m3，电站装机容量为16MW，根据水利水电工程等级划分的规定，工程规模为小（1）型，工程等别为Ⅳ等。
永久性建筑物闸坝、电站厂房等属4级建筑物，临时建筑物属5级。
1.2 水文气象资料1.2.1 洪水各频率洪峰流量详见下表表1-1 坝址洪峰流量表1.2.2 水位～流量关系曲线：表1-2 下坝址水位～流量关系曲线表高程系统：85黄海表1-3 上坝址水位～流量关系曲线表 高程系统：85黄海表1-4 厂址水位～流量关系曲线表 高程系统：85黄海多年平均含沙量：0.0893/m kg ； 多年平均输沙量：22.05万t ；设计淤沙高程：169.0m ；淤沙内摩擦角：10˚；淤沙浮容重：0.93/m t 。
1.2.4 气象多年平均气温：16.6˚C ；极端最高气温：39.1˚C ；极端最低气温：-8.6˚C ；多年平均水温：18.2˚C ；历年最高气温：34.1˚C ；历年最低气温：2.1˚C ；多年平均风速：1.40s m /； 历年最大风速：13.00s m /，风向：NE ；水库吹程：3.0km ；最大积雪厚度：21cm ；基本雪压：0.252/m KN 。
1.3 工程地质与水文地质1.3.1 工程地质资料(1)该工程区地震基本烈度小于Ⅵ度，不考虑地震荷载。
(2) 基岩物理力学指标上坝址：饱和抗压强度：20～30MPa ；抗剪指标：岩砼/f =0.6～0.65；抗剪断指标：'f=0.8～0.9 ；'c=0.7～0.8MPa。
【设计】卧轴式水轮机水电站课程设计说明书
【关键字】设计《水电站厂房》课程设计二○一一年九月二十日目录1.课程设计的目的 (2)2.课程设计题目描述和要求 (2)3.课程设计的内容 (3)3.1水轮机型号的选择 (7)3.2发电机层地面高程与水轮机层地面高程 (10)3.3尾水管出、和尾水室尺寸和吊车轨顶高程的确定 (10)3.4蝶阀坑的高度和宽度的确定 (11)3.5尾水渠的高度和宽度的确定 (12)3.6主厂房的长度和宽度 (12)3.7副厂房 (14)3.8厂房枢纽布置 (15)3.9钢管应力分析 (15)4.课设心得和体会 (20)1．课程设计目的水电站厂房课程设计是《水电站》课程的重要教学环节之一，通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培养学生运用理论知识解决实际问题的能力，提高学生制图和使用技术资料的能力。
为今后从事水电站厂房设计打下基础。
2.课程设计题目描述和要求（一）工程概况本电站是一座引水式径流开发的水电站。
拦河坝的坝型为5.5米高的砌石滚水坝，在河流右岸开挖一条356千米长的引水渠道，获得静水头57.0米。
电站设计引用流量7.2立方米每秒，渠道采用梯形断面，边坡为1：1，底宽3.5米，水深1.8米，纵坡1：2500，糙率0.275，渠内流速按0.755米每秒设计，渠道超高0.5米。
在渠末建一压力前池，按地形和地质条件，将前池布置成略呈曲线形。
池底纵坡为1：10。
通过计算得压力前池有效容积约320立方米。
大约可以满足一台机组启动运行三分钟以上，压力前池内设有工作闸门、拦污栅、沉砂池和溢水堰等。
本电站采用两根直径1.2米的主压力钢管，钢管由压力前池引出直至下镇墩各长约110米，在厂房前的下镇墩内经分叉引入四台机组，支管直径经计算采用直径0.9米。
钢管露天敷设，支墩采用混凝土支墩。
支承包角120度，电站厂房采用地面式厂房。
（二）设计条件及数据1.厂区地形和地质条件：水电站厂址及附近经地质工作后，认为山坡坡度约30度左右，下部较缓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站课程设计说明书水电站课程设计说明书第一章基本资料第二章水轮发电机选择第一节机组台数和机组型号选择及水轮机主要参数确定第二节蜗壳和尾水管的尺寸选择第三节发电机组的选择及尺寸第三章水电站厂房设计第一节主厂房的平面尺寸确定第二节主厂房布置的构造要求第三节桥吊选择第四节副厂房布置附：计算书第一节基本资料第二节水轮发电机选择第三节水轮机厂房设计第一章基本资料1.流域概况该水电站位于S河流的上游，电站坝址以上的流域面积为20,300km2，本电站属于该河流梯级电站中的一个。
2.水利动能本电站的主要任务是发电。
结合水库特性、地区要求可发挥养鱼等综合利用效益。
本电站水库特征水位及电站动能指标见表1表1 H水电站工程特性表名称单位数量备注一、水库特性1、水库特征水位校核洪水位(P=0.1%) m 293.9设计洪水位(P=1%) m 290.9正常蓄水位m 290.0死水位m 289.02、正常蓄水位时水库面积km2 15.173、水库容积校核洪水位时总库容108m3 2.29正常蓄水位时库容108m3 1.63死库容108m3 1.49二、下泄流量及相应下游水位包括机组过流量1、设计洪水最大下泄量m3.s-1 8200.00相应下游水位m 273.22、校核洪水最大下泄量m3.s-1 11700.00相应下游水位m 274.9三、电站电能指标装机容量MW 200.0保证出力MW 35.00多年平均发电量108kW4.35.h年利用小时数h 2255四、水轮机工作参数最大工作水头m 25.60最小工作水头m 22.80设计水头m 23.305000100001500020000264266268270272274276278280水位 (m )流量(m 2/s)图1 下游水位——流量关系曲线第二章 水轮发电机选择第一节 水轮机的台数和机组型号选择及水轮机主要参数确定台数：4台，单机容量50KW ； 型号：HL310主要参数：直径D1=6.5m ；转速n=71.4r/min ；允许吸出高度Hs=0.143m 第二节 蜗壳和尾水管的尺寸选择混凝土蜗壳，包角为0225 L+x=6.4m ，L-x=4.8m弯肘形尾水管，参数如下表所示：参数1DhL5B 4D 4h 6h1L5h肘管型式适用范围 实际6.516.929.2517.688.7758.7754.387511.837.93标准混凝土肘管混流式第三节 发电机组的选择及尺寸发电机型号为SF50-60/920，具体参数如下表所示：因水轮机的发电功率50MW ，转速n=72r/min 则选择发电机的型号为SF50-60/920。
形式额定容量Nf(MW)功率因数cos φ额定电压（KVA ） 转速n(r/min)半伞式500.8 58800 136.4nf飞轮力矩（kN*m2)转子重（t)定子重(t) 总重(t)250 10600 235 145 478 发电机的尺寸根据发电机的型号，查出发电机的主要尺寸（长度和高度均为mm) 外径a D (cm)内径Di(cm)长度Lt(cm)定子基座高h1 上机加高度h2 920 8621152540835转子磁颚轴向高度h10定子水平中心线到法兰底距离h12发电机主轴高度h112012 43302660下机架最大跨度D4 水轮机基坑直径D5推力轴承装置外径D66470 56003600定子支撑面至下机架支撑面距离h8 下机架支撑面到法兰底面距离h9永磁机及转速继电器高度h6推力轴承高度h3法兰盘底至发电机顶的距离H2215940650 11009580 定子支撑面到发电机层底高度h基座外径D1风罩内径D2转子外径D3337510400 130008590第三章 水电站厂房设计第一节 主厂房的平面尺寸确定1.主厂房的长度 L=116m2.主厂房的宽度 B=26.6m3.主厂房高度1.安装高程 安∇=264.71m2.尾水管底板高程 尾∇=243.54m 3.开挖高程 挖∇=241.54m4.水轮机层底板高程 水∇=266.98m5.发电机层地板高程 发∇=272.52m6.吊车轨顶高程(P176) 吊∇=301.12m7.厂房天花板及屋顶高程 天∇=310.62m 顶∇=311.27m 第二节 主厂房布置的构造要求1. 厂房内的交通2. 厂房应注意采光，通风，取暖，防潮，防火等3. 主厂房的分缝和止水 第三节 桥吊选择双小车150t 2⨯桥式起重机 第四节 副厂房布置副厂房设在主厂房靠对外交通的一边。
附：计算书第一节 基本资料见设计说明书第二节 水轮发电机选择一、机组台数和机组型号选择及水轮机参数确定选择机组台数时，应对加工制造能力和运输条件、总投资、水电站的运行效率和运行灵活性、运行维护工作量的大小等因素进行综合考虑，经技术经济比较确定机组台数。
为了使电气主结线对称，大多数情况下机组台数为偶数。
对于中小型水电站，为保证运行的可靠性和灵活性，机组台数一般不少于2台。
本电站属于中型水电站，所以建议选用4台。
单机容量等于装机容量与台数的比值，所以单机容量为200/4=50MW根据该水电站的水头变化范围22.80—25.60m ，查表找出合适的机型有HL310和ZZ440两种。
下面通过参数比较再选择选用哪种型号。
HL310水轮机主要参数的选择： 1. 转轮直径1D 计算查表3-6和图3-12可得HL310水轮机在限制工况下的单位流量为1M Q '=1400s L =1.40s m 3，效率M η=82.6％,由此可初步假定原型水轮机在该工况下的单位流量1Q '=1M Q '=1.40，效率η=86％。
由公式1D =ηr r 1r H H Q 9.81N '=86.0%23.3023.301.49.8110503⨯⨯⨯⨯⨯=6.135m ，选用与之接近而偏大的标称直径1D =6.5m 。
2. 转速n 计算查表3-4可得HL310型水轮机在最优工况下单位转速10M n '=88.3min r ，初步假定10n '=10M n '，因为该电站是河床式水电站，所以加权平均水头av H =0.9H r =0.923.30=25.89m ，由公式n=11n D H '=1av 10D H n '=625.8988.3⨯=69.08min r ，选用与之接近而偏大的同步转速n=71.4min r 。
3. 效率及单位参数修正采用公式max η=5111Mmax ))(-1(-1D DM η进行修正。
查表3-6可得HL310型水轮机在最优工况下的模型最高效率为Mmax η=89.6%，，模型转轮直径为1M D =0.39m ，根据公式可得原型效率max η=51)6.50.39(89.6%)-(1-1⨯=94.1%，则效率修正值为η∆=Mmax max -ηη=94.1%-89.6%=4.5%，考虑到模型与原型水轮机在制造工艺质量上的差异，常在已求得的η∆值中再减去一个修正值ξ。
现取ξ=1.0%，则可得效率修正值为η∆=3.5%，由此可得原型水轮机在最优工况和限制工况的效率为：max η=Mmax η+η∆=89.6%+3.5%=93.1%η=M η+η∆=82.6%+3.5%=86.1%（与上述假设值基本相同）单位转速的修正值按下式计算：1n '∆=)1(n max max 10M -'M ηη 则10M1n n ''∆=)1(max max -M ηη=1896.0931.0-=1.93% 由于1M 1n n ''∆<3.0%，按规定单位转速可不加修正，同时，单位流量1Q '也可以不加修正。
由上可见，原假定的η=86%，1Q '=1M Q '，10n '=10M n '是正确的，那么上述计算及选用的结果1D =6.5m ，n=71.4min r 也是正确的。
4. 工作范围的检验在选定1D =6.5m ，n=71.4min r 后，水轮机的1maxQ '及各特征水头相对应的1n '即可计算出来。
水轮机在r H r N 下工作时，其1Q '即为1maxQ '，故 1maxQ '=ηr r 21rH H 9.81D N =86.1%23.3023.306.59.8110503⨯⨯⨯⨯⨯=1.246<1.4s m 3 则水轮机的最大引用流量为max Q =1maxQ 'r 21H D =30.236.51.2462⨯⨯=254.11s m 3 与特征水头max H m in H 和r H 相对应的单位转速为1min n '=max 1H nD =25.606.571.4⨯=91.73min r 1max n '=min 1H nD =22.806.571.4⨯=97.20min r 1rn '=r 1H nD =23.306.571.4⨯=96.15min r 在HL310型水轮机模型综合曲线图上分别绘出1maxQ '=1246s L ，1max n '=97.20min r 和1min n '=91.73min r 的直线。
由图可见，由这三根直线所围成的水轮机工作范围基本上包含了该特性曲线的高效率区。
所以对于HL310型水轮机方案，所选定的1D =6.5m 和n=71.4min r 是合理的。
5. 吸出高度s H 计算由水轮机的设计工况参数，1rn '=96.15min r1maxQ '=1246s L ，在图3-25上可查得气蚀系数值为360.0=σ，气蚀系数的修正值为05.0=∆σ，由此可求出水轮机的吸出高度为m143.030.23)05.0360.0(-900273.20-10H )(-900-10H s =⨯+=∆+∇=σσZZ440水轮机方案的主要参数选择1. 转轮直径1D 计算由表3-7查得ZZ440型水轮机在限制工况下的单位流量1Q '=1650s L =1.65s m 3，同时可查的该工况下的气蚀系数σ=0.72。
从图3-13中可查得该工况点（10n '=115min r ，σ=0.72）处的单位流量1Q '=1660s L 。
同时查得该工况点的模型效率M η=82%，并根据此假定水轮机的效率为86%。
由公式1D =ηr r 1r H H Q 9.81N '=86%23.3023.3016609.8110503⨯⨯⨯⨯⨯=5.63m ，选用与之相近的标称直径1D =6.0m 。
