LC二阶带通滤波器
电子线路设计作业语音滤波器的设计学生姓名：X X 学生学号：XXXXXXXXXXX一、前言从上世纪二十年代至六十年代，电滤波器主要由无源元件R、L、C构成，称为无源滤波器。
为了提高无源滤波器的质量，要求所用的电感元件具有较高的品质因数Q，但同时又要求有一定的电感量，这就必然增加电感元件的体积，重量与成本。
为了解决这一矛盾，五十年代有人提出用由电阻、电容与晶体管组成的有源网络替代电感元件，由此产生了用有源元件和无源元件(一般是R和C)共同组成的电滤波器，称为有源滤波器。
六十年代末由分立元件组成的有源滤波器得到应用。
有源滤波器一般由集成运放与RC网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。
利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。
若将低通滤波器和高通滤波器串联，并使低通滤波器的通带截止频率f p2大于高通滤波器的通带截止频率f p1，则频率在f p1<f<f p2范围内的信号能通过，其余频率的信号不能通过，因而构成了带通滤波器。
设计要求1.该语音滤波器的截止频率Hz f H 3000=，Hz f L 300=，10=V A ；2.阻带衰减速率为1040dB -倍频程。
二、设计原理由于是要设计一个带通滤波器，那么可以将一级二阶低通滤波器与一级二阶高通滤波器级联。
1.二阶低通滤波器的传输函数与性能参数：①传输函数为：()222c cc V s Q s A s A ωωω++=其中：V A ——电压增益，c ω——截止角频率，Q ——品质因数 ②性能参数如表1.1所示：表1.1 二阶低通滤波器（巴特沃斯响应）设计表2.二阶低通滤波器的传输函数与性能参数：①传输函数为：()222c cV s Q s s A s A ωω++=其中：V A ——电压增益，c ω——截止角频率，Q ——品质因数 ②性能参数如表1.2所示：表1.2 二阶高通滤波器（巴特沃斯响应）设计表三、设计工具计算机一台，Multisim软件四、设计内容与步骤1.一级二阶低通滤波器的设计：①由表1.1得到二阶压控电压源低通滤波器的电路，如图1.1所示；图1.1 二阶压控电压源低通滤波器电路 ②由Cf K H 100=得Hz f H 3000=，1=K 时，取nF C 33=； ③从表1.1得10=V A 时，电容nF C C 6621==；电阻Ω=K R 462.01，Ω=K R 742.22，Ω=K R 560.33，Ω=K R 038.324；④将③中得到的电容1C ；电阻1R ，2R ，3R ，4R 的数据分别带入图1.1二阶压控电压源低通滤波器电路中；得到一级截止频率为Hz f H 3000=的二阶低通滤波器，如图1.2所示。
滤波电路设计去除噪声和干扰的方法与技巧
滤波电路设计去除噪声和干扰的方法与技巧在电子器件和电路设计中，噪声和干扰是普遍存在的问题，它们给数据传输和信号处理带来了不利的影响。
为了解决这一问题，滤波电路被广泛应用于各种电子设备中，以去除噪声和干扰。
本文将介绍滤波电路设计中去除噪声和干扰的一些常用方法与技巧。
一、低通滤波器低通滤波器是一种能够通过只允许低频信号通过而去除高频信号的滤波器。
在滤波电路设计中，低通滤波器常常用来去除高频噪声和干扰。
其中，常用的低通滤波器包括RC低通滤波器和二阶巴特沃斯低通滤波器等。
1. RC低通滤波器RC低通滤波器是最简单的一种低通滤波器，它由一个电阻和一个电容组成。
在设计RC低通滤波器时，可以通过调整电阻和电容的数值来滤除不同频率的噪声和干扰。
一般情况下，较大的电阻和电容值会使得滤波器的截止频率较低，从而去除更高频的噪声和干扰。
2. 二阶巴特沃斯低通滤波器二阶巴特沃斯低通滤波器是一种常用的滤波器设计，它能够提供更陡峭的滚降斜率和更好的抑制高频噪声和干扰的能力。
在设计二阶巴特沃斯低通滤波器时，可以根据需要选择合适的电容和电感数值，并通过合理的电路布局和滤波器阻抗匹配来提高滤波效果。
二、高通滤波器高通滤波器是一种能够通过只允许高频信号通过而去除低频信号的滤波器。
在滤波电路设计中，高通滤波器常常用来去除低频噪声和干扰。
常见的高通滤波器有RC高通滤波器和二阶巴特沃斯高通滤波器等。
1. RC高通滤波器RC高通滤波器与RC低通滤波器相似，只是传输的频率范围相反。
在RC高通滤波器中，较小的电阻和电容值会使得滤波器的截止频率较高，从而去除更低频的噪声和干扰。
因此，在滤波电路设计时，可以根据需要选择合适的数值以满足去除低频噪声和干扰的要求。
2. 二阶巴特沃斯高通滤波器与二阶巴特沃斯低通滤波器类似，二阶巴特沃斯高通滤波器也能够提供更陡峭的滚降斜率和更好的抑制低频噪声和干扰的能力。
通过合理的设计和电路参数的选择，二阶巴特沃斯高通滤波器能够满足更高要求的高频信号滤波。

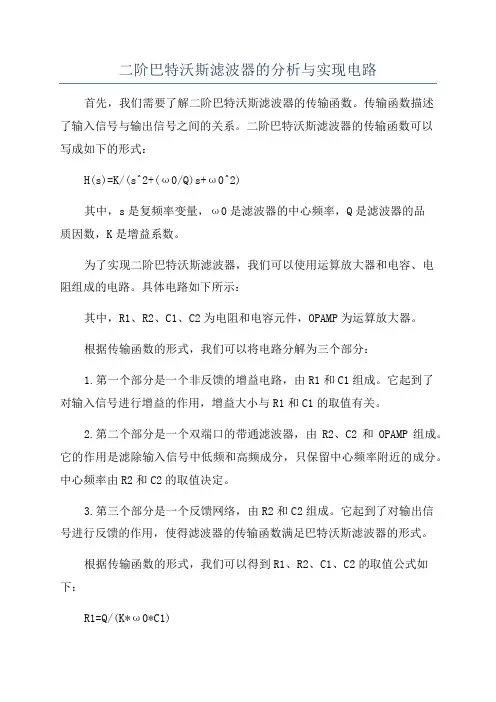

二阶巴特沃斯滤波器的分析与实现电路
二阶巴特沃斯滤波器的分析与实现电路首先，我们需要了解二阶巴特沃斯滤波器的传输函数。
传输函数描述了输入信号与输出信号之间的关系。
二阶巴特沃斯滤波器的传输函数可以写成如下的形式：H(s)=K/(s^2+(ω0/Q)s+ω0^2)其中，s是复频率变量，ω0是滤波器的中心频率，Q是滤波器的品质因数，K是增益系数。
为了实现二阶巴特沃斯滤波器，我们可以使用运算放大器和电容、电阻组成的电路。
具体电路如下所示：其中，R1、R2、C1、C2为电阻和电容元件，OPAMP为运算放大器。
根据传输函数的形式，我们可以将电路分解为三个部分：1.第一个部分是一个非反馈的增益电路，由R1和C1组成。
它起到了对输入信号进行增益的作用，增益大小与R1和C1的取值有关。
2.第二个部分是一个双端口的带通滤波器，由R2、C2和OPAMP组成。
它的作用是滤除输入信号中低频和高频成分，只保留中心频率附近的成分。
中心频率由R2和C2的取值决定。
3.第三个部分是一个反馈网络，由R2和C2组成。
它起到了对输出信号进行反馈的作用，使得滤波器的传输函数满足巴特沃斯滤波器的形式。
根据传输函数的形式，我们可以得到R1、R2、C1、C2的取值公式如下：R1=Q/(K*ω0*C1)R2=1/(K*ω0^2*C2)C1=1/(Q*ω0*R1)C2=1/(K*ω0^2*R2)其中，K可以根据实际需求进行调整，选取适当的增益值。
Q和ω0由滤波器的需求决定，分别代表品质因数和中心频率。
总结起来，二阶巴特沃斯滤波器的分析与实现包括以下几个步骤：1.确定滤波器的中心频率和品质因数，根据传输函数的形式计算出R1、R2、C1、C2的取值。
2.选取合适的电阻和电容元件，连接电路。
3.根据实际需求选择适当的增益值K。
4.搭建电路，并进行测试和调试，确保滤波器的性能符合要求。
二阶巴特沃斯滤波器电路设计
二阶巴特沃斯滤波器电路设计
二阶巴特沃斯滤波器可以通过使用电容器和电感器来实现。
下面是一个常见的二阶巴特沃斯低通滤波器的电路设计：
1. 选择合适的电容和电感。
根据要求的截止频率和阻带衰减率选择合适的电容和电感。
截止频率是滤波器开始衰减的频率，阻带衰减率是滤波器在截止频率之上的衰减量。
2. 设计RC网络。
使用一个电阻和一个电容构建一个RC网络。
这个网络是滤
波器的一部分，用于控制截止频率。
3. 设计RL网络。
使用一个电阻和一个电感构建一个RL网络。
这个网络也是
滤波器的一部分，用于增加滤波器的阻带衰减率。
4. 连接RC和RL网络。
将RC网络和RL网络连接起来，形成一个二阶巴特沃斯低
通滤波器。
5. 使用操作放大器。
如果需要，可以使用操作放大器来增强滤波器的增益和带宽。
6. 测试及调整。
连接信号源和输出设备，对滤波器进行测试，并根据需要调
整电路参数。
需要注意的是，这只是一个基本的二阶巴特沃斯滤波器电路设计步骤的概述。
具体的设计取决于所需的截止频率、阻带衰减率和其他特定需求。
二阶巴特沃斯滤波器的作用
二阶巴特沃斯滤波器的作用二阶巴特沃斯滤波器是一种常用的滤波器，可以用于信号处理、音频处理、图像处理等领域。
它的主要作用是根据设定的频率范围，滤除或放大特定的频率成分，从而实现对信号的处理和改善。
巴特沃斯滤波器是一种无失真的滤波器，其特点是在通带内具有较为平坦的幅频响应和较小的相位延迟。
二阶巴特沃斯滤波器是巴特沃斯滤波器的一种特殊形式，其具有更为陡峭的滚降斜率和更窄的过渡带宽度。
二阶巴特沃斯滤波器的作用主要体现在以下几个方面：1. 频率选择性二阶巴特沃斯滤波器可以根据设定的参数对信号进行频率选择性的处理。
通过调整滤波器的截止频率，可以选择性地滤除或放大特定频率范围内的信号成分。
这在音频处理中尤为常见，比如在音响系统中，可以使用二阶巴特沃斯滤波器来滤除杂音和不需要的频率分量，从而提高音质和音响效果。
2. 信号增强二阶巴特沃斯滤波器可以通过调整增益参数来放大特定频率范围内的信号成分。
在某些应用场景中，需要对某些特定频率的信号进行增强，比如在语音增强、图像增强等领域。
通过使用二阶巴特沃斯滤波器，可以选择性地放大指定频率范围内的信号，从而达到对信号的增强效果。
3. 陷波效应除了滤波作用外，二阶巴特沃斯滤波器还可以实现陷波效应。
陷波是指对指定的频率进行抑制的效果。
在某些应用场景中，需要对某些频率进行抑制，比如在音频系统中抑制某些共振频率，或者在通信系统中抑制干扰频率。
二阶巴特沃斯滤波器可以通过设定适当的参数实现陷波效应，从而抑制指定频率的信号成分。
4. 相位校正滤波器在信号处理中不仅会引入幅度变化，还会引起相位变化。
二阶巴特沃斯滤波器具有较小的相位延迟，可以对信号的相位进行校正。
在某些应用场景中，比如音频系统中，相位校正对于保持信号的时域特性和相位一致性非常重要。
总的来说，二阶巴特沃斯滤波器作为一种常用的滤波器，在信号处理和改善中发挥着重要的作用。
它可以实现频率选择性、信号增强、陷波效应和相位校正等功能。
在实际应用中，根据具体的需求和信号特点，可以通过调整滤波器的参数来实现对信号的精确处理和改善，从而满足不同领域的需求。
二阶有源滤波器计算器
输入电容值与分频点C1（μF）f（HZ）R1(Ω）R2(Ω）C2（μF）C1（μF） F μF）f(HZ)0.04722021767.80321767.80260.02350.047220#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!使用方法： 为了不破坏表格中的计算公式设置了保护工作表，只有C1,F竖据，双击任意一个C1,F竖列下的单元格，在弹出的密码框中输入1234。
即可输入你想设定点。
在前两竖列中输入一组合适的参数值后就会在后面单元格中返回一组自动计算的结果注意：该表格的计算公式是针对，Q值位0.707的巴特沃斯二阶滤波器，其带内增益为上各方面性能综合来看最合适的滤波器。
其它Q值或者带内增益不为1的滤波器并不适用。
输入电容值与分频点巴特沃斯二阶有源滤波器自动计算表二阶低通滤波器的计算返回结果二阶高通滤注意：不同分频点的电容C1都有一个合理的取值区间，在下面表格中找。
一共可以样便于比较选择哪一组阻容值在合适的区间内，哪一组你更具备合适的器件。
比如在低通C1为0.047微，分频点220赫兹，计算结果中C1恰好是接近0.047微发，R1、R2恰好接近220值电阻值的东西遍地都是，而且电容值也在合理的区间内。
以下是不同的分频点电容C1合适的取值范围R1(Ω）R2(Ω）C2（μF）10883.921767.802620.047#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!0#DIV/0!#DIV/0!01,F竖列下的单元格可以输入数4。
二阶巴特沃斯滤波器的分析与实现电路
二阶巴特沃斯滤波器的分析与实现电路Hessen was revised in January 2021巴特沃斯滤波器的分析与实现巴特沃斯滤波器网上没有提供现成的电路和具体参数，此处本文给出几种类型的巴特沃斯滤波器，并给出了参数计算分析。
1、巴特沃斯低通滤波器的定义：巴特沃斯低通滤波器可用如下振幅的平方对频率的公式表示:其中, n = 滤波器的阶数ωc=截止频率 =振幅下降为 -3分贝时的频率ωp= 通频带边缘频率1/(1 + ε2) = |H(ω)|2在通频带边缘的数值.2、巴特沃斯滤波器的实现一些常见资料的滤波器的错误有些资料上给出的二阶巴特沃斯滤波器电路图为：图中红线部分为放大电路，其实滤波器为2阶RC滤波器。
其传递函数为：H（s）=11+s(R1C1+R1C2+R2C2)+s2R1R2C1C2下面证明此滤波器不可能为二阶巴特沃斯滤波器：滤波器幅频传递函数为：|H(jw)|=|11+jw(R1C1+R1C2+R2C2)−w2R1C1R2C2|=11+w4(R1R2C1C2)2+w2((R1C1+R1C2+R2C2)2−2R1R2C1C2)若滤波器是巴特沃斯滤波器，则((R1C1+R1C2+R2C2)2−2R1R2C1C2要为0 。
因为(R1C1+R1C2+R2C2)2−2R1R2C1C2始终大于零（R1R2C1C2不取零值，C1或C2为零时为1阶RC滤波器，此时为巴特沃斯滤波器），所以不论R1R2C1C2取何值，都不是二阶巴特沃斯滤波器二阶巴特沃斯滤波器的实现方法本文列举了2种2阶巴特沃斯滤波器的实现方法，并给出了滤波器是巴特沃斯滤波器的参数。
以下详述：方法1：RC压控电压源滤波器传递函数为：H（s）=11+s(R1C1+R1C2+R2C2-A*R1C1)+s2R1R2C1C2（A为放大倍数）下面证明此滤波器在一定情况下可成为为二阶巴特沃斯滤波器：情况1：滤波器幅频传递函数为：|H(jw)|=|A1+jw(R1C1+R1C2+R2C2−A∗R1C1)−w R1C1R2C2|=A若滤波器是巴特沃斯滤波器，则((R1C1+R1C2+R2C2−A∗R1C1)2−2R1R2C1C2要为0 。
