螺纹强度计算
F（由工作扭 T（工作扭 P（螺距 d(螺纹公 ψ （螺旋升角 uv (螺纹副当 ρ v(当量摩擦 H（螺纹长 矩引起的轴向 矩Nm） mm） 称直径mm) 弧度) 量摩擦系数) 角弧度) 度mm） 负载kN） 2000 2 135 0.004768651 0.13 0.129275004 20 222.1879036
τ (螺纹剪切 应力MPa） 34.92573211
σ b(MPa) 600
[τ ](许用 剪切应力 MPa) 420
n(安全系数) 12.02551742
说明：绿色为已知条件，黄色为计算结果。以上主要考虑螺纹（而不是螺栓）即螺纹牙由于被施加扭矩产生轴向力而受到的剪切应力计算，也可以直接输入轴向 力F，计算出剪切应力。 计算公式 [τ ]=0.7*σ b ψ =arctan(P/(π d2))=arctan(P/(π (d-0.75P))) T=F·tan(ψ +ρ v)(d－0.75P)/2 τ =F/(π dbz)=F/(π d·0.75P·H/P)=F/(π d·0.75·H) ρ v=arctanuv 常用材料机械性能 疲劳强度 拉伸强度 屈服强度 钢号 σ b(MPa) σ s(MPa) 弯曲σ -1(MPa) 拉压σ -1(MPa) 10 Q235-A 35 45 40Cr 335-400 375-460 530 600 980 205 235 315 355 785 160-220 170-220 220-300 250-340 320-440 120-150 120-160 170-220 190-250 240-340
螺杆螺纹牙强度计算的标准

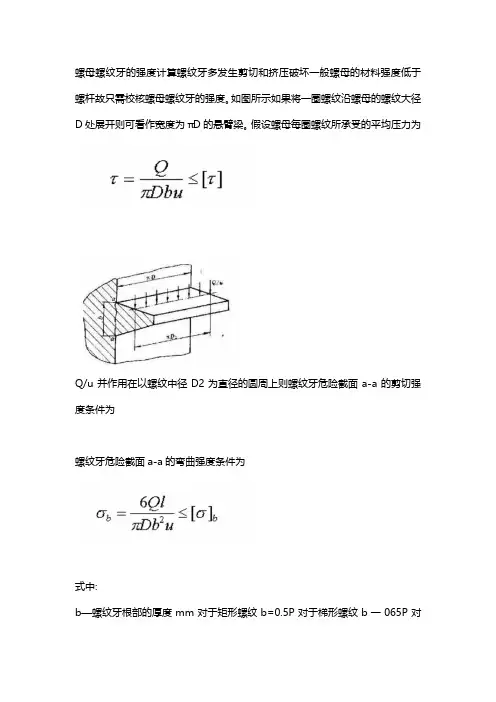

螺母螺纹牙的强度计算螺纹牙多发生剪切和挤压破坏一般螺母的材料强度低于螺杆故只需校核螺母螺纹牙的强度。
如图所示如果将一圈螺纹沿螺母的螺纹大径D处展开则可看作宽度为πD的悬臂梁。
假设螺母每圈螺纹所承受的平均压力为
Q/u并作用在以螺纹中径D2为直径的圆周上则螺纹牙危险截面a-a的剪切强度条件为
螺纹牙危险截面a-a的弯曲强度条件为
式中:
b—螺纹牙根部的厚度mm对于矩形螺纹b=0.5P对于梯形螺纹b一065P对
于300锯齿形螺纹,b=075PP为螺纹螺距
--弯曲力臂mm参看图=(D-D2)/2
[t]—螺母材料的许用切应力Mpa
[o]b—螺母材料的许用弯曲应力Mpa
当螺杆和螺母的材料相同时由于螺杆的小径dl小于螺母螺纹的大径D故应校核杆螺纹牙的强度。
此时风
式中的D应改为d1。
螺栓强度计算方法(附公式)
螺栓强度计算方法详解螺栓强度计算方法详解（（附公式附公式））
螺栓强度计算是利用公式对螺栓连接强度进行有效计算，确定螺栓的受力状况。
不同的螺栓强度计算的方法和公式也不相同。
下面，世界泵阀网为大家汇总螺栓强度计算方法公式。
以供学习参考。
螺栓强度计算，主要是根据联接的类型、联接的装配情况(是否预紧)和受载状态等条件，确定螺栓的受力;然后按相应的强度条件计算螺栓危险截面的直径(螺纹小径)或校核其强度。
螺栓强度计算：
承载力=强度 x 面积;
螺栓有螺纹，以M24螺栓为例，其横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积。
普通螺栓C 级(4.6和4.8级)抗拉强度是170N/平方毫米。
那么承载力就是：170x353=60010N 。
换算一下，1吨相当于1000KG ，相当于10000N ，那么M24螺栓也就是可以承受约6吨的拉力。
紧螺栓强度校核与设计计算式：
松螺栓强度计算：
危险截面拉伸强度条件为：
d1——螺纹小径，mm; F——螺栓承受的轴向工作载荷，N：;[σ]——松螺栓联接的许用应力，N/m㎡。
螺纹强度计算公式
螺纹强度计算公式螺纹强度计算公式是指计算螺纹连接件的强度，以确保其安全使用的公式。
在机械制造和装配中，螺纹连接是一种常见的连接方式，用于连接螺纹孔和螺纹支柱。
螺纹连接的强度取决于许多因素，如螺纹类型、材料强度、尺寸和几何形状等。
螺纹连接的强度通常是按照最小截面的强度进行计算。
最小截面是指螺纹连接件的有效截面，包括螺纹节距处的截面和棱角处的截面。
螺纹强度计算公式一般包括以下几个关键因素：1. 螺纹形状：螺纹形状是螺纹连接件的主要特征之一，包括螺纹角度、螺纹节距、螺纹高度等。
不同形状的螺纹对螺纹连接件的强度产生不同的影响。
2. 材料强度：材料的强度是螺纹连接件的另一个重要因素。
通常情况下，螺纹连接件使用的材料应该具有足够的强度和硬度，以承受连接所需要的力和扭矩。
3. 螺纹尺寸：螺纹连接件的尺寸也是螺纹强度计算公式中的一个关键因素。
螺纹连接件的尺寸应该满足实际应用中的需求，同时也要考虑强度和刚度等因素。
根据以上几个关键因素，螺纹强度计算公式可以表示为：P=SfAs或P=T/J其中P表示螺纹连接件的最大允许载荷，Sf表示螺纹连接件疲劳极限强度，As表示螺纹连接件最小截面面积，T表示螺纹连接所承受的最大扭矩，J表示螺纹连接件的极径转动惯量。
以上两个公式分别适用于拉伸载荷和扭转载荷的情况。
在拉伸载荷情况下，螺纹连接件的最大允许载荷应该小于其疲劳极限强度乘以最小截面面积。
在扭转载荷情况下，螺纹连接件的最大扭矩应该小于其极径转动惯量除以螺纹连接件的极半径。
总之，螺纹强度计算公式是确保螺纹连接件安全使用的重要工具。
将各种关键因素综合考虑，可以准确地计算螺纹连接件的强度，并根据计算结果做出相应的设计和选择决策。
这样可以大大提高机械制造和装配的可靠性和安全性。
螺纹强度计算
第三章 螺纹联接（含螺旋传动）3-1 基础知识 一、螺纹的主要参数现以圆柱普通螺纹的外螺纹为例说明螺纹的主要几何参数，见图3-1，主要有：1）大径d ——螺纹的最大直径，即与螺纹牙顶重合的假想圆柱面的直径，在标准中定为公称直径。
2）小径1d ——螺纹的最小直径，即与螺纹牙底相重合的假想圆柱面的直径，在强度计算中常作为螺杆危险截面的计算直径。
3）中径2d ——通过螺纹轴向界面内牙型上的沟槽和突起宽度相等处的假想圆柱面的直径，近似等于螺纹的平均直径，2d ≈11()2d d +。
中径是确定螺纹几何参数和配合性质的直径。
４）线数n ——螺纹的螺旋线数目。
常用的联接螺纹要求自锁性，故多用单线螺纹；传动螺纹要求传动效率高，故多用双线或三线螺纹。
为了便于制造，一般用线数n ≤４。
５）螺距P ——螺纹相邻两个牙型上对应点间的轴向距离。
６）导程S ——螺纹上任一点沿同一条螺旋线转一周所移动的轴向距离。
单线螺纹S ＝P ，多线螺纹S ＝n P 。
７）螺纹升角λ——螺旋线的切线与垂直于螺纹轴线的平面间的夹角。
在螺纹的不同直径处，螺纹升角各不相同。
通常按螺纹中径2d 处计算，即22arctanarctanSnPd d λππ== （3-1）8）牙型角α——螺纹轴向截面内，螺纹牙型两侧边的夹角。
螺纹牙型的侧边与螺纹轴线的垂直平面的夹角称为牙侧角，对称牙型的牙侧角β＝α/2。
9）螺纹接触高度h ——内外螺纹旋合后的接触面的径向高度。
二、螺纹联接的类型螺纹联接的主要类型有：图3-11、螺栓联接常见的普通螺栓联接如图3-2a所示。
这种联接的结构特点是被联接件上的通孔和螺栓杆间留有间隙。
图3-2b是铰制孔用螺栓联接。
这种联接能精确固定被联接件的相对位置，并能承受横向载荷，但孔的加工精度要求较高。
图3-22、双头螺柱联接如图3-3a所示，这种联接适用于结构上不能采用螺栓联接的场合，例如被联接件之一太厚不宜制成通孔，且需要经常拆装时，往往采用双头螺柱联接。
螺纹强度计算方法
3-1 基础知识
一、螺纹的主要参数
现以圆柱普通螺纹的外螺纹为例说明螺纹的主要几 何参数，见图 3-1，主要有：
1）大径 d ——螺纹的最大直径，即与螺纹牙顶重
合的假想圆柱面的直径，在标准中定为公称直径。
2）小径 d1 ——螺纹的最小直径，即与螺纹牙底相
重合的假想圆柱面的直径，在强度计算中常作为螺杆危 险截面的计算直径。
通常规定，拧紧后螺纹联接件的预紧应力不得超过其材料的屈服极限σ S 的 80％。对于
一般联接用的钢制螺栓联接的预紧(0.6 ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������
螺纹牙强度校核计算
螺纹牙强度校核计算螺纹牙强度校核计算是机械设计中的重要内容之一，它用于确定螺纹牙在受到负载时的强度是否满足设计要求。
螺纹牙强度的校核计算涉及到许多因素，包括材料的强度、螺纹几何参数以及载荷的大小。
本文将从这些方面详细介绍螺纹牙强度校核计算的方法和步骤。
螺纹牙的强度主要取决于材料的强度。
常见的螺纹牙材料有普通碳钢、合金钢和不锈钢等。
这些材料的强度参数可以通过实验或查阅相关资料得到。
在校核计算中，需确定螺纹牙材料的屈服强度（yield strength）和抗拉强度（ultimate strength）。
螺纹牙的几何参数对其强度也有重要影响。
螺纹牙的几何参数包括螺纹直径、螺距和牙型等。
校核计算中，需要确定螺纹牙的剖面形状（如三角形、矩形等）以及螺纹的尺寸参数（如螺纹高度、螺纹深度等）。
这些参数可以通过螺纹测量仪器或螺纹规进行测量和计算得到。
载荷的大小对螺纹牙的强度校核也至关重要。
螺纹牙通常承受拉伸力、剪切力或扭矩等载荷。
在校核计算中，需要确定螺纹牙所受到的最大载荷，并将其转化为应力值。
应力值的计算可以通过应力公式和载荷分析等方法得到。
根据上述要点，进行螺纹牙强度校核计算的一般步骤如下：1. 确定螺纹牙材料的强度参数。
根据设计要求和所使用的材料，确定螺纹牙的屈服强度和抗拉强度。
2. 测量和计算螺纹牙的几何参数。
使用螺纹测量仪器或螺纹规测量螺纹牙的剖面形状和尺寸参数。
3. 确定螺纹牙所受到的最大载荷。
根据具体的设计情况和工作条件，确定螺纹牙所承受的最大拉伸力、剪切力或扭矩。
4. 根据材料的强度参数和载荷的大小，计算螺纹牙的应力值。
根据应力公式和载荷分析，将最大载荷转化为螺纹牙的应力值。
5. 比较螺纹牙的应力值和材料的强度参数。
根据设计要求，比较螺纹牙的应力值与材料的屈服强度和抗拉强度，判断螺纹牙的强度是否满足设计要求。
以上是螺纹牙强度校核计算的一般步骤，根据具体的设计要求和工作条件，可以进行相应的修正和调整。
普通螺纹抗拉强度计算
序号
名称
值
单位
名称
1 螺纹规格（输入）
12
mm
5
原始三角高度（H）
2
螺距（输入）
1.25
mm
6
有效横截面积（A）
3
拉力F（输入）
69Biblioteka kn4螺纹小径
10.64683531 mm
7
螺纹抗拉强度（σ s）
蓝色输入参数
黄色输出参数
螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相 强度等级所谓8.8级和10.9级 是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的， X*100=此螺栓的抗拉强度， X*100*（Y/10）=此螺栓的屈服强度 （因为按标识规定：屈服强度/抗拉强度=Y/10）
值 1.082531755 89.02888896
单位 mm mm^2
775.0293282 黄色输出参数
N/mm^2
地的区别，其性能是相同的，设计上只选用性能等级即可。
普通螺纹抗拉强度计算序号名称值单位名称1螺纹规格输入12mm5原始三角高度h2螺距输入125mm6有效横截面积a3拉力f输入69kn4螺纹小径1064683531mm7螺纹抗拉强度s蓝色输入参数黄色输出参数螺栓性能等级的含义是国际通用的标准相同性能等级的螺栓不管其材料和产地的区别其性能是相同的设计上只选用性能等级即可
螺纹强度计算
螺纹强度计算
1 螺纹强度计算
螺纹强度的计算是机械设计过程中的一个重要环节，它是指螺纹
联接件能够抵抗的最大拉力。
螺纹联接件的强度是日常工作中最重要
的因素之一，是决定单位的使用质量的关键因素。
1 螺纹强度计算原理
螺纹强度计算是一个复杂的过程，基本上涉及到四个主要方面：
材料强度、螺纹直径和螺纹形状、螺纹深度以及受力条件。
1.1 材料强度
材料是螺纹强度计算的前提，材料的强度一般由材料化学成分决定，特指材料含有碳、硅、锰、磷等金属成分，螺纹强度是由材料的
拉断强度决定的，而不是抗拉强度。
1.2 螺纹直径和螺纹形状
在螺纹强度计算中，外螺纹的直径和螺纹形状决定了外螺纹在拉
力中的分布，即螺纹内分布的工作情况。
根据一定的数学模型，了解
其螺纹内的强度变化规律和最大的拉力是螺纹强度计算的重要依据。
1.3 螺纹深度
螺纹深度对螺纹强度计算来说也非常重要，由于深度受到厚度限制，最大拉力也会随着深度的变化而变化。
所以在确定螺纹深度之前，应该明确确定螺纹强度的要求。
1.4 受力条件
受力条件影响螺纹的强度，受力条件分为静力和动力，通常以静力为准。
最大拉力分布受载荷类型、载荷位置和载荷方向的影响，因此，在确定最大拉力前，要确定工件制作过程中的受力条件。
总之，螺纹强度计算是机械设计过程中一项极其重要的任务，它涉及到材料强度、螺纹直径、螺纹形状、螺纹深度以及受力条件，在完成螺纹强度计算之前，应该确定好螺纹的工作要求，以便更好的分析结果。
螺纹连接强度计算
磨损失效
总结词
磨损失效是指螺纹连接在长期使用过程中，由于摩擦和磨损导致连接性能下降的现象。
详细描述
磨损失效通常是由于螺栓或螺柱与螺母之间的摩擦引起的，随着使用时间的增加，连接表面的磨损会 逐渐加重，导致连接松动或卡滞。为了防止磨损失效，应选择耐磨性好的材料、进行有效的润滑和定 期维护，及时更换磨损严重的连接件。
在化工管道中，螺纹连接被广泛用于连接管 道和阀门，确保流体介质的安全传输。
航空航天应用实例
飞机结构中的螺栓连接
在飞机制造中，螺纹连接被用于固定和连接飞机结构 中的各个部件，确保飞机的安全性和稳定性。
航天器中的紧固件
在航天器中，螺纹连接作为重要的紧固件，用于固定 和连接各个部件，确保航天器的可靠性和安全性。
紧定螺钉连接
通过紧定螺钉将两个零件固定 在一起。
螺旋副
用于传递旋转运动或扭矩，如 蜗轮蜗杆传动。
螺纹连接的材料
金属材料
钢铁、铜、铝等。
非金属材料
塑料、尼龙、陶瓷等。
螺纹连接的预紧和拧紧
预紧
在装配过程中，通过拧紧螺母或螺栓， 使连接件之间产生ห้องสมุดไป่ตู้定的预紧力。
拧紧
在装配过程中，通过旋转螺母或螺栓， 使连接件之间产生摩擦力，以固定或 传递扭矩。
总结词
